【CN209515444U】一种一体成型电感线圈绕线机构【专利】
【CN209537765U】一种编织机的绕线机构【专利】

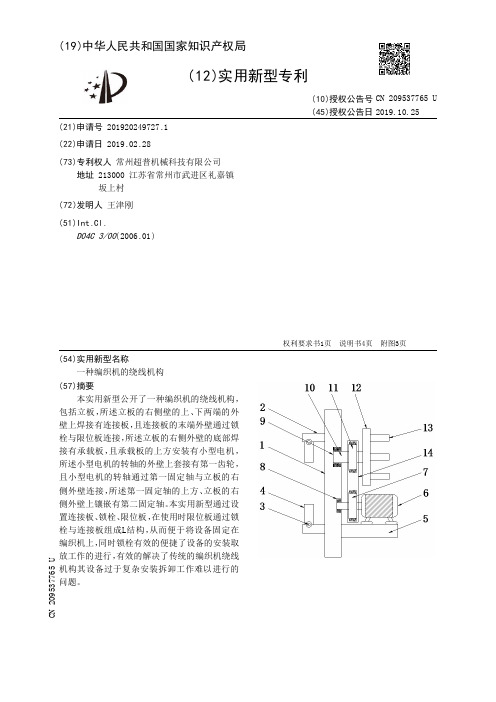

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920249727.1(22)申请日 2019.02.28(73)专利权人 常州超普机械科技有限公司地址 213000 江苏省常州市武进区礼嘉镇坂上村(72)发明人 王津刚 (51)Int.Cl.D04C 3/00(2006.01)(54)实用新型名称一种编织机的绕线机构(57)摘要本实用新型公开了一种编织机的绕线机构，包括立板，所述立板的右侧壁的上、下两端的外壁上焊接有连接板，且连接板的末端外壁通过锁栓与限位板连接，所述立板的右侧外壁的底部焊接有承载板，且承载板的上方安装有小型电机，所述小型电机的转轴的外壁上套接有第一齿轮，且小型电机的转轴通过第一固定轴与立板的右侧外壁连接，所述第一固定轴的上方、立板的右侧外壁上镶嵌有第二固定轴。
本实用新型通过设置连接板、锁栓、限位板，在使用时限位板通过锁栓与连接板组成L结构，从而便于将设备固定在编织机上，同时锁栓有效的便捷了设备的安装取放工作的进行，有效的解决了传统的编织机绕线机构其设备过于复杂安装拆卸工作难以进行的问题。
权利要求书1页 说明书4页 附图3页CN 209537765 U 2019.10.25C N 209537765U权 利 要 求 书1/1页CN 209537765 U1.一种编织机的绕线机构，包括立板（1），其特征在于：所述立板（1）的右侧壁的上、下两端的外壁上焊接有连接板（2），且连接板（2）的末端外壁通过锁栓（3）与限位板（4）连接，所述立板（1）的右侧外壁的底部焊接有承载板（5），且承载板（5）的上方安装有小型电机（6），所述小型电机（6）的转轴的外壁上套接有第一齿轮（7），且小型电机（6）的转轴通过第一固定轴（8）与立板（1）的右侧外壁连接，所述第一固定轴（8）的上方、立板（1）的右侧外壁上镶嵌有第二固定轴（9），且立板（1）通过第二固定轴（9）与转杆（10）连接，所述转杆（10）的外壁上套接有第二齿轮（11），所述转杆（10）的末端外壁上焊接有转盘（12），且转盘（12）的右侧外壁上焊接有定位柱（13），所述第一齿轮（7）通过联动带（14）与第二齿轮（11）连接，所述定位柱（13）的外侧套接有硬纸套（15），所述定位柱（13）的内部中心处设置有内柱（16），且内柱（16）的外壁上设置有塑胶垫（17），所述内柱（16）通过塑胶垫（17）与弹性板（18）连接，且弹性板（18）的外壁上设置有橡胶垫（20），所述内柱（16）的四个象限点上、弹性板（18）之间开设有分隔槽（19）。
【CN209299016U】一种电机绕线骨架结构【专利】

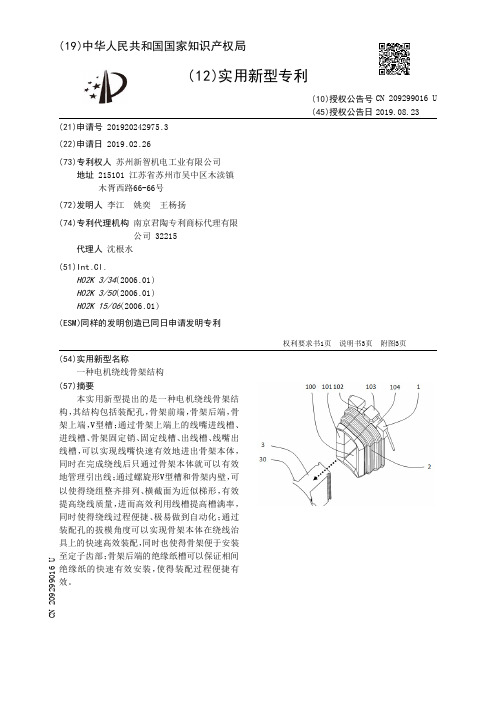

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920242975.3(22)申请日 2019.02.26(73)专利权人 苏州新智机电工业有限公司地址 215101 江苏省苏州市吴中区木渎镇木胥西路66-66号(72)发明人 李江 姚奕 王杨扬 (74)专利代理机构 南京君陶专利商标代理有限公司 32215代理人 沈根水(51)Int.Cl.H02K 3/34(2006.01)H02K 3/50(2006.01)H02K 15/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种电机绕线骨架结构(57)摘要本实用新型提出的是一种电机绕线骨架结构，其结构包括装配孔，骨架前端，骨架后端，骨架上端，V型槽；通过骨架上端上的线嘴进线槽、进线槽、骨架固定销、固定线槽、出线槽、线嘴出线槽，可以实现线嘴快速有效地进出骨架本体，同时在完成绕线后只通过骨架本体就可以有效地管理引出线；通过螺旋形V型槽和骨架内壁，可以使得绕组整齐排列、横截面为近似梯形，有效提高绕线质量，进而高效利用线槽提高槽满率，同时使得绕线过程便捷、极易做到自动化；通过装配孔的拔模角度可以实现骨架本体在绕线治具上的快速高效装配，同时也使得骨架便于安装至定子齿部；骨架后端的绝缘纸槽可以保证相间绝缘纸的快速有效安装，使得装配过程便捷有效。
权利要求书1页 说明书3页 附图3页CN 209299016 U 2019.08.23C N 209299016U权 利 要 求 书1/1页CN 209299016 U1.一种电机绕线骨架结构，其特征是包括多组相邻的骨架本体（1）、电机绕组（2）和定子齿（3），每组中的骨架本体（1）包括装配孔（100），骨架前端（101），骨架后端（112），骨架上端（113），V型槽（105）；骨架前端（101）和骨架后端（112）通过中空的装配孔（100）相连接，装配孔（100）的外表面设有若干圈螺旋形的V型槽（105），骨架后端（112）的顶部为骨架上端（113）；定子齿（3）的底部两侧设有定子齿冠（30），电机绕组（2）缠绕于骨架本体（1）中部的装配孔（100）的外表面，骨架本体（1）通过装配孔（100）与定子齿（3）嵌入配合。
【CN209571329U】变压器绕飞线机构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920537247.5(22)申请日 2019.04.19(73)专利权人 东莞市嘉龙海杰电子科技有限公司地址 523000 广东省东莞市清溪镇金星工业区(72)发明人 周红武 (74)专利代理机构 厦门市新华专利商标代理有限公司 35203代理人 吴成开 徐勋夫(51)Int.Cl.H01F 41/06(2016.01)(54)实用新型名称变压器绕飞线机构(57)摘要本实用新型公开一种变压器绕飞线机构，包括变压器骨架安装治具和夹线治具；该变压器骨架安装治具的前端具有安装工位；夹线治具可拆卸地安装于变压器骨架安装治具的前端，夹线治具包括主体和夹头卡块，主体上凹设有飞线卡槽，夹头卡块弹性枢接于飞线卡槽的侧旁。
通过将变压器骨架固定于安装工位上，且夹线治具可拆卸地安装于变压器骨架安装治具的前端，人工将飞线半绕于变压器骨架上，且飞线的头端在夹头卡块作用下夹紧于飞线卡槽内，启动驱动机构后，驱动机构带动变压器骨架安装治具和夹线治具一起转动，从而使飞线缠绕于变压器骨架上；本实用新型结构简单，节省工时，降低了骨架报废率，确保飞线垂直套管无折痕并不会破损，同时提高了生产效率。
权利要求书1页 说明书4页 附图4页CN 209571329 U 2019.11.01C N 209571329U权 利 要 求 书1/1页CN 209571329 U1.一种变压器绕飞线机构，其特征在于：包括有变压器骨架安装治具以及与变压器骨架相适配的夹线治具；该变压器骨架安装治具的前端具有一用于安装变压器骨架的安装工位；夹线治具可拆卸地安装于变压器骨架安装治具的前端并位于安装工位的前侧，夹线治具包括有主体和用于夹紧飞线的夹头卡块，主体上凹设有飞线卡槽，夹头卡块弹性枢接于飞线卡槽的侧旁。
2.根据权利要求1所述的变压器绕飞线机构，其特征在于：所述安装工位为变压器骨架安装治具前端凸设的一圆柱台，变压器骨架套设于圆柱台上。
【CN209418441U】一种断路器线路板的安装机构及其断路器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920460165.5(22)申请日 2019.04.08(73)专利权人 浙江天正电气股份有限公司地址 325604 浙江省温州市乐清柳市镇苏吕工业区专利权人 温州职业技术学院(72)发明人 高翔 赵科达 张洁 杨启勇 潘礼云 高磊啸 (74)专利代理机构 温州金瓯专利事务所(普通合伙) 33237代理人 林益建(51)Int.Cl.H01H 71/02(2006.01)H01H 71/08(2006.01)(54)实用新型名称一种断路器线路板的安装机构及其断路器(57)摘要一种断路器线路板的安装机构及其断路器。
该安装机构包括壳体和壳盖，壳体上还设有第一走线槽和两个导槽，第一走线槽和两个导槽均竖直设在壳体的内壁上，两个导槽对称设置；该安装机构可以与断路器配合安装，断路器的线路板设在安装机构内，通过插入导槽固定，线路板上的取电线通过第一走线槽与线路板连接。
将线路板插入安装机构的导槽固定，避免了线路板的晃动所导致的电子元器件受挤压造成扭曲或破损；第一走线槽结构对取电线进行导向牵引，实现强弱电隔离，避免机构部分和电气部分存在位置交叉。
权利要求书1页 说明书3页 附图3页CN 209418441 U 2019.09.20C N 209418441U权 利 要 求 书1/1页CN 209418441 U1.一种断路器线路板的安装机构，包括壳体（2）和壳盖（3），其特征在于，所述的壳体（2）上还设有第一走线槽（21）和两个导槽（23）；所述的第一走线槽（21）和两个导槽（23）均竖直设在壳体（2）的内壁上，所述的两个导槽（23）对称设置。
2.根据权利要求1所述的一种断路器线路板的安装机构，其特征在于，所述的壳体（2）的外壁还设有导轨（22）。
3.根据权利要求2所述的一种断路器线路板的安装机构，其特征在于，所述的导轨（22）为燕尾导轨、矩形导轨、梯形导轨或者三角形导轨中的任意一种。
【CN209593410U】新型发射机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920473121.6(22)申请日 2019.04.09(73)专利权人 广西俊锦科技有限公司地址 530000 广西壮族自治区南宁市青秀区枫林路6号凤岭春天22号楼1单元205号(72)发明人 黄东章 (74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 张学府(51)Int.Cl.H04B 1/04(2006.01)(54)实用新型名称新型发射机(57)摘要本实用新型公开了一种新型发射机，输入接口、编码器、信号转换器、电源电路、光源和输出接口，所述输入接口的输出端与所述编码器的输入端连接，所述编码器的输出端与所述信号转换器的输入端连接，所述信号转换器的输出端与所述电源电路的输入端连接，所述电源电路的输出端与所述光源的输入端连接，所述光源的输出端与所述输出接口的输入端连接；所述电源电路包括直流电源、第一电阻、第一MOS管、第一电感、第一二极管、第一电容、第三电容、第二电阻、第一三极管、继电器、第二二极管、第三二极管、第四电阻、第二MOS管和第二电容。
本实用新型电路结构较为简单、成本较低、方便维护、电路的安全性和可靠性较高。
权利要求书1页 说明书4页 附图1页CN 209593410 U 2019.11.05C N 209593410U权 利 要 求 书1/1页CN 209593410 U1.一种新型发射机，其特征在于，包括输入接口、编码器、信号转换器、电源电路、光源和输出接口，所述输入接口的输出端与所述编码器的输入端连接，所述编码器的输出端与所述信号转换器的输入端连接，所述信号转换器的输出端与所述电源电路的输入端连接，所述电源电路的输出端与所述光源的输入端连接，所述光源的输出端与所述输出接口的输入端连接；所述电源电路包括直流电源、第一电阻、第一MOS管、第一电感、第一二极管、第一电容、第三电容、第二电阻、第一三极管、继电器、第二二极管、第三二极管、第四电阻、第二MOS管和第二电容，所述直流电源分别与所述第一电阻的一端和第一MOS管的源极连接，所述第一MOS管的栅极分别与所述第一电阻的另一端和第三电容的一端连接，所述第三电容的另一端与所述第一三极管的集电极连接，所述第一三极管的基极与第二电阻的一端连接，所述第一三极管的基极接入脉宽调制信号，所述第二电阻的另一端和第一三极管的发射极均接地，所述第一MOS管的漏极分别与所述第一二极管的阴极和第一电感的一端连接，所述第一电感的另一端分别与所述第一电容的正极和第三电阻的一端连接，所述第一二极管的阳极和第一电容的负极均接地，所述第三电阻的另一端分别与所述继电器的线圈的一端、第二二极管的阴极和第二电容的正极连接，所述继电器的线圈的另一端与所述第三二极管的阳极连接，所述第三二极管的阴极分别与所述第二二极管的阳极、第二MOS管的漏极连接，所述第二MOS管的栅极与所述第四电阻的一端连接，所述第二MOS管的栅极接入驱动信号，所述第四电阻的另一端、第二MOS管的源极和第二电容的负极均接地，所述第三电容的电容值为360pF，所述第三二极管的型号为S-153T。
【CN209516869U】一种电机线圈盘绕装置【专利】

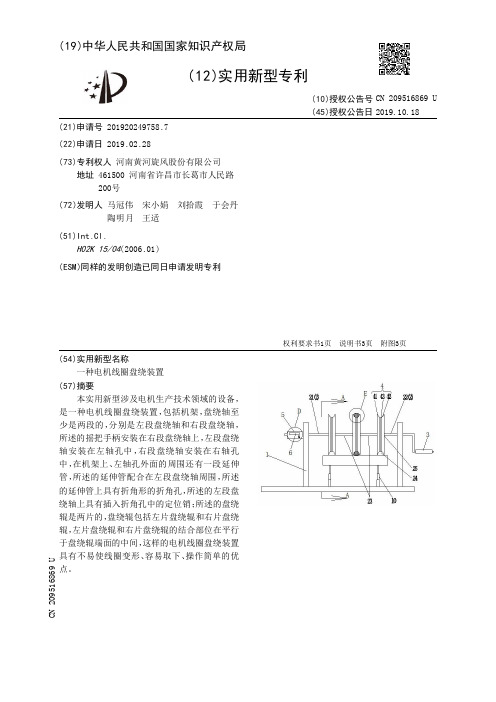

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920249758.7(22)申请日 2019.02.28(73)专利权人 河南黄河旋风股份有限公司地址 461500 河南省许昌市长葛市人民路200号(72)发明人 马冠伟 宋小娟 刘拾霞 于会丹 陶明月 王适 (51)Int.Cl.H02K 15/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种电机线圈盘绕装置(57)摘要本实用新型涉及电机生产技术领域的设备，是一种电机线圈盘绕装置，包括机架，盘绕轴至少是两段的，分别是左段盘绕轴和右段盘绕轴，所述的摇把手柄安装在右段盘绕轴上，左段盘绕轴安装在左轴孔中，右段盘绕轴安装在右轴孔中，在机架上、左轴孔外面的周围还有一段延伸管，所述的延伸管配合在左段盘绕轴周围，所述的延伸管上具有折角形的折角孔，所述的左段盘绕轴上具有插入折角孔中的定位销；所述的盘绕辊是两片的，盘绕辊包括左片盘绕辊和右片盘绕辊，左片盘绕辊和右片盘绕辊的结合部位在平行于盘绕辊端面的中间，这样的电机线圈盘绕装置具有不易使线圈变形、容易取下、操作简单的优点。
权利要求书1页 说明书3页 附图3页CN 209516869 U 2019.10.18C N 209516869U权 利 要 求 书1/1页CN 209516869 U1.一种电机线圈盘绕装置，包括机架，在机架上具有轴孔，所述的轴孔包括左轴孔和右轴孔，还有盘绕轴两端安装在轴孔中，所述的盘绕轴右端具有摇把手柄，在盘绕轴中间安装有盘绕辊；其特征是：所述的盘绕轴至少是两段的，分别是左段盘绕轴和右段盘绕轴，所述的摇把手柄安装在右段盘绕轴上，左段盘绕轴安装在左轴孔中，右段盘绕轴安装在右轴孔中，在机架上、左轴孔外面的周围还有一段延伸管，所述的延伸管配合在左段盘绕轴周围，所述的延伸管上具有折角形的折角孔，所述的折角孔包括后面的垂直盘绕轴轴芯方向的纵向孔和前面的平行盘绕轴轴芯方向的横向孔，所述的左段盘绕轴上具有插入折角孔中的定位销；所述的盘绕辊是两片的，盘绕辊包括左片盘绕辊和右片盘绕辊，左片盘绕辊和右片盘绕辊结合部位在平行于盘绕辊端面的中间；当定位销在纵向孔中时，左片盘绕辊和右片盘绕辊配合成为一个完整的盘绕辊；当定位销在横向孔最左端时，左片盘绕辊和右片盘绕辊分离，所盘绕的线圈可以从左片盘绕辊和右片盘绕辊中间取出。
【CN209266188U】一种螺旋电感元件的组装设备【专利】
代理人 陈铭浩
(51)Int .Cl . H01F 41/00(2006 .01) )授权公告号 CN 209266188 U (45)授权公告日 2019.08.16
( 54 )实用新型名称 一种螺旋电感元件的组装设备
2 .根据权利要求1所述的一种螺旋电感元件的组装设备，其特征在于：所述第一夹板 （22）的内部固定安装有橡胶套。
3 .根据权利要求1所述的一种螺旋电感元件的组装设备，其特征在于：所述第二夹板 （23）的内部固定安装有橡胶套。
4 .根据权利要求1所述的一种螺旋电感元件的组装设备，其特征在于：所述安装台（10） 的凹槽中放置有气囊。
权利要求书1页 说明书3页 附图3页
CN 209266188 U
CN 209266188 U
权 利 要 求 书
1/1 页
1 .一种螺旋电感元件的组装设备，包括机架（1）、第一支撑板（2）、第二支撑板（3）、第三 支撑板（4）、安装板（5）、滑动台（6）、滑动块（7）、第二气缸（8）、第二固定板（9）、安装台（10）、 安装空间（11）、铜线圈（1 2）、第一气缸（13）、第一固 定板（14）、电 机（15）、铁管（16）、转盘 （17）、电磁换向阀（18）、微型气泵（19）、第三固定板（20）、第一小气缸（21）、第一夹板（22）、 第二夹板（23）、第二小气缸（24）和第四固定板（25），其特征在于，所述机架（1）的一侧中部 的后端固定安装有第一支撑板（2），所述第一支撑板（2）的顶面一端固定安装有第二支撑板 （3），所述第二支撑板（3）的一侧顶部固定安装有第三支撑板（4），所述第三支撑板（4）的另 一侧与安装板（5）的一侧固定连接，所述安装板（5）的底面中部固定安装有滑动台（6），所述 滑动台（6）的一端固定安装有第一固定板（14），所述第一固定板（14）的一侧固定安装有第 一气缸（13），所述第一气缸（13）的活塞杆端固定安装有滑动块（7），所述滑动块（7）的顶面 与滑动台（6）的底面滑动连接，所述滑动块（7）的底面固定安装有第二气缸（8），所述第二气 缸（8）的活塞杆端固定安装有第二固定板（9），所述第二固定板（9）的底面固定安装有电机 （15），所述电机（15）的输出端与转盘（17）一侧的中心固定连接，所述转盘（17）的正面一侧 一 端固 定 安 装 有 第 三 固 定 板（2 0），所 述 第 三 固 定 板（2 0）的 顶 面 固 定 安 装 有 第 一 小 气 缸 （21），所述第一小气缸（21）的活塞杆端固定安装有第一夹板（22），所述转盘（17）的正面一 侧的另一端固定安装有第四固定板（25），所述第四固定板（25）的底面固定安装有第二小气 缸（24），所述第二小气缸（24）的活塞杆端固定安装有第二夹板（23），所述转盘（17）的正面 的 另一侧固定安装有电 磁换向阀（18），所述转盘（17）的正面底部固定安装有微型气泵 （19），所述机架（1）的顶面一侧固定安装有安装台（10），所述安装台（10）的内部开设有安装 空间（11），所述安装空间（11）的内部放置有铜线圈（12），所述安装台（10）的一侧开设有凹 槽，所述铁管（16）固定放置在凹槽中。
【CN209730999U】一种一体式电机保护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920668901.6(22)申请日 2019.05.10(73)专利权人 保定市尤耐特电气有限公司地址 071000 河北省保定市向阳北大街2777号(72)发明人 李建国 陈占群 刘志宏 卢卫城 龚禾 王海龙 李建台 (74)专利代理机构 北京知迪知识产权代理有限公司 11628代理人 王胜利(51)Int.Cl.H02K 11/27(2016.01)H02K 5/10(2006.01)(54)实用新型名称一种一体式电机保护装置(57)摘要本实用新型提供的一种一体式电机保护装置，包括：主机，显示结构，电流互感器；主机包括第一壳体，第一壳体内设置有开入开出板和电源采集通讯板；开入开出板和电源采集通讯板上设置有连接插针，电源采集通讯板上设置有电流互感器插头；显示结构固定设置在第一壳体一端，显示结构上设置有连接插座，连接插座与连接插针对应连接；电流互感器由第二壳体和盖板形成封闭空间，第二壳体与第一壳体紧固连接，第二壳体内部设置有中空的电线穿线柱并套接有电流感应线圈，电流互感器上设置有与电流互感器插头相配合的电流互感器插座。
本实用新型将接线布置在保护装置内部，减小外部布线过多引发错误，同时降低干扰，提高信号测量的精度和系统的稳定性。
权利要求书1页 说明书6页 附图4页CN 209730999 U 2019.12.03C N 209730999U权 利 要 求 书1/1页CN 209730999 U1.一种一体式电机保护装置，其特征在于，包括：主机，所述主机包括第一壳体，所述第一壳体具有两个对称设置的开口端，所述第一壳体内壁对称设置有开入开出板和电源采集通讯板；所述开入开出板和电源采集通讯板在靠近所述第一壳体一开口端的一侧设置有连接插针，所述电源采集通讯板上设置有电流互感器插头；显示结构，所述显示结构固定设置在所述第一壳体的一开口端，所述显示结构上设置有连接插座，所述连接插座与所述连接插针对应连接；电流互感器，所述电流互感器由第二壳体和盖板形成封闭空间，所述第二壳体的一端与所述第一壳体的另一开口端的侧壁紧固连接；所述第二壳体内部设置有至少一个中空的电线穿线柱，所述中空的电线穿线柱上套接有电流感应线圈，所述电流互感器上设置有与所述电流互感器插头相配合的电流互感器插座。
