FANUC常用系统参数说明
FANUCO
小括号()改为中括号【】将3204中的PAR由0改为1.
释放风扇报警(ALM701)参数PRM8901#0(FAN)
08000-08999保密设置NE8(N0.3202#0).
09000-09999保密设置NE9(NO.3202#4).
FANUC Series Oi-MD
在显示器上修改梯图。
按SY STEM键，按右扩展键几次，直到显示器下面出现［PMCCNF时，按［PMCCNF］软键，按［设定］软键，在出现的画面上将：编程允许(EDIT ENABLE 内置xx(PROGRAER ENABLE编辑后保存到(WRITE TO F-ROM (ED)),
这三项打开即可修改梯图.
FANUC Series Oi-MC:
按SY STEM键，按［ > ］软键几次，当出现［PMCPRM软键时按此键，按［SETING软键，在出现的画面上将：
EDIT ENABL E 1
WRITE TO F-ROM (ED置)1
PROGRAMMER ENABL E 1
这三项打开即可修改梯图。
这三项只要能置为1 ,就能进入梯图修改，xx不了1,就是有参数封住了，防止别人乱改梯图。
对于有密码的，要输入密码才可以看到，才可以修改。
为使用梯形图编辑功能，应该在“PARAMETEROR ONLINMONITO”中把“ RS32Q和“F US选择为“ NOUSE；以使在线监控功能无效。
自动插入顺序号：0000 #5 SEQ
自动插入顺序号增量值：3216
最大主轴转速：3772
加工中心乱刀XX
System-----参数-----PNMNET----数据-----操作-----缩放-----寻找xx 系统D144主轴25, D145 1POT(1).D146(2) ……
新版本系统D300主轴25, D301 1POT(1).D302 2POT(2)••…I/O通道号(参数(No.0020)):
I/O CHANNEL=0010停止位和其它数据。
0102 I/O设备的规格号。
0103波特率
I/O CHANNEL=10111停止位和其它数据。
0112 I/O设备的规格号。
0113波特率
伺服设定
参数3111#0设为1,显示【伺服设定】system
8950#0=1显示存储器内容。
3112#2外部操作信息记录。
3103#2系统报警履历。
GUIDE指导
MONIT监视
W.GRPH波形
MAIN BOARD显示主板及主板上的卡、模块信息
OPTION BOARD1示安装在可选插槽上的板信息。
DISPLAY显示与显示器相关的信息。
OTHERS^示其他（MDI和基本单元等）信息。
CERTIFY I显示CNC识别编号的ID信息。
LSK输入参数时标头状态。
COMPARE E在核对数据的状态。
WOFS处在工件原点补偿量测量方式的状态。
AICC处在AI轮廓控制方式下的运行状态（仅限M系列系统。
参数3241-3247）
AI APC处在AI先行控制方式下的运行状态（仅限M系列系统。
参数3241-3247）
APC处在先行控制方式下的运行状态（仅限T系列系统。
参数3251-3257）
P.MATE管理器，出现POWER MATE CN管理器的初始画面。
NEXT CH下一通道
PREV.CHt 一通道
系统报警信息输出
在按【-】和【。
】的同时，给系统通电。
系统显示IPL（初始程序加载）画面。
在IPL画面输入“ 5”选择“ SY STEM ALARM UTILITY（报警信息）。
输入“ 2”选择“ 2.OUTPUT SY STEM ALARM F输出系统报警文件）。
输入“ 1,选择“ 1” OUTPUT SY STEM ALARM FILE FR-RAMI从文件RAM 输出系统报警）。
系统屏保时间：3123
为了延长CRT的使用寿命可通过同时按下任意一个功能键和CAN使系统屏保XX。
同时按下NO键CAN键系统接通电源，机床返回参考点前不进行软限位检查。
同时按下RESETS和CAN键。
可以暂时解除系统的100号（参数写保护打开）报警。
同时按下RESETS和DELET E，系统接通电源。
就可清除系统内存中的全部内容。
按下RESET!，接通系统电源，可清除系统的参数，各种补偿值及PMC参数。
按下DELET E接通电源，可清除系统内存中的全部加工程序。
同时按下PROGRM键和DELET E。
系统电源接通，可解除系统101号（编辑程序时系统突然断电）。
加工零件计数：6710.。

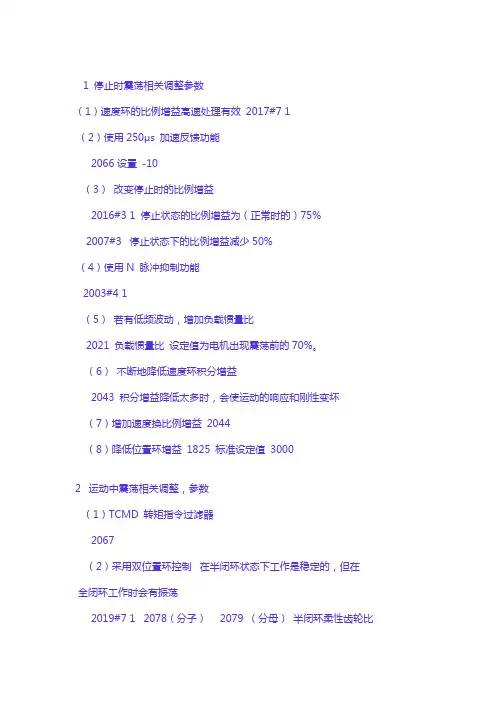

解决FANUC系统机床震动问题常见参数
1 停止时震荡相关调整参数
（1）速度环的比例增益高速处理有效2017#7 1
（2）使用250μs 加速反馈功能
2066设置-10
（3）改变停止时的比例增益
2016#3 1 停止状态的比例增益为（正常时的）75%
2007#3 停止状态下的比例增益减少50%
（4）使用N 脉冲抑制功能
2003#4 1
（5）若有低频波动，增加负载惯量比
2021 负载惯量比设定值为电机出现震荡前的70%。
（6）不断地降低速度环积分增益
2043 积分增益降低太多时，会使运动的响应和刚性变坏（7）增加速度换比例增益2044
（8）降低位置环增益1825 标准设定值3000
2 运动中震荡相关调整，参数
（1）TCMD 转矩指令过滤器
2067
（2）采用双位置环控制在半闭环状态下工作是稳定的，但在全闭环工作时会有振荡
2019#7 1 2078（分子）2079 （分母）半闭环柔性齿轮比
2080 双位置反馈主延时时间常数 100
2081 双位置反馈零点幅值若电机震荡以至出现停止，将该参数设为非零值。
0-2
（3）振动抑制功能
2033 位置反馈脉冲数 2034 增益（振荡抑制功能使用时）500
（4）采用机械速度反馈功能
2012#1 使机床的速度反馈有效
2088 机械速度反馈增益MCNFB 10
（5）精加、减速功能有效
2077 #6 1 2109 精加、减速时间常数。
fanuc数控系统参数表
fanuc数控系统参数表FANUC系统有很丰富的机床参数，为数控机床的安装调试及日常维护带来了方便条件。
根据多年的实践，对常用的机床参数在维修中的应用做一介绍。
1．手摇脉冲发生器损坏。
一台FANUC 0TD数控车床，手摇脉冲发生器出现故障，使对刀不能进行微调，需要更换或修理故障件。
当时没有合适的备件，可以先将参数900#3置“0”，暂时将手摇脉冲发生器不用，改为用点动按钮单脉冲发生器操作来进行刀具微调工作。
等手摇脉冲发生器修好后再将该参数置“1”。
2．当机床开机后返回参考点时出现超行程报警。
上述机床在返回参考点过程中，出现510或511超程报警，处理方法有两种：（1）若X轴在返回参考点过程中，出现510或是511超程报警，可将参数0700LT1X1数值改为+99999999（或将0704LT1X2数值修改为-99999999）后，再一次返回参考点。
若没有问题，则将参数0700或0704数值改为原来数值。
（2）同时按P和CAN键后开机，即可消除超程报警。
3．一台FANUC 0i数控车床，开机后不久出现ALM701报警。
从维修说明书解释内容为控制部上部的风扇过热，打开机床电气柜，检查风扇电机不动作，检查风扇电源正常，可判定风扇损坏，因一时购买不到同类型风扇，即先将参数RRM8901#0改为“1”先释放ALM701报警，然后在强制冷风冷却，待风扇购到后，再将PRM8901改为“0”。
4．一台FANUC 0M数控系统加工中心，主轴在换刀过程中，当主轴与换刀臂接触的一瞬间，发生接触碰撞异响故障。
分析故障原因是因为主轴定位不准，造成主轴头与换刀臂吻合不好，无疑会引起机械撞击声，两处均有明显的撞伤痕迹。
经查，换刀臂与主轴头均无机械松动，且换刀臂定位动作准确，故采用修改N6577参数值解决，即将原数据1525改为1524后，故障排除。
5．密级型参数0900～0939维修法。
按FANUC 0MC操作说明书的方法进行参数传输时，密级型参数0900～0939必须用MDI方式输入很不方便。
Fanuc常用系统参数
1 Fanuc系统参数一．16系统类参数1． SETTING 参数参数号符号意义 16-T 16-M0/0 TVC 代码竖向校验 O O0/1 ISO EIA/ISO代码 O O0/2 INI MDI方式公/英制 O O0/5 SEQ 自动加顺序号 O O2/0 RDG 远程诊断 O O3216 自动加程序段号时程序段号的间隔 O O2．RS232C口参数20 I/O通道（接口板）：0,1: 主CPU板JD5A2: 主CPU板JD5B3: 远程缓冲JD5C或选择板1的JD6A(RS-422) 5: Data Server10 :DNC1/DNC2接口 O O100/3 NCR 程序段结束的输出码 O O100/5 ND3 DNC运行时:读一段/读至缓冲器满 O OI/O 通道0的参数:101/0 SB2 停止位数 O O101/3 ASII 数据输入代码:ASCII或EIA/ISO O O 101/7 NFD 数据输出时数据后的同步孔的输出 O O 102 输入输出设备号:0：普通RS-232口设备（用DC1-DC4码）3：Handy File（3〃软盘驱动器） O O103 波特率：10：480011：960012：19200 O OI/O 通道1的参数:111/0 SB2 停止位数 O O111/3 ASI 数据输入代码:ASCII或EIA/ISO O O 111/7 NFD 数据输出时数据后的同步孔的输出 O O 112 输入输出设备号:0：普通RS-232口设备（用DC1-DC4码）3：Handy File（3〃软盘驱动器） O O113 波特率：10：480011：960012：19200 O O其它通道参数请见参数说明书。
3．进给伺服控制参数1001/0 INM 公/英制丝杠 O O1002/2 SFD 是否移动参考点 O O1002/3 AZR 未回参考点时是否报警（#90号） O 1006/0,1 ROT,ROS 设定回转轴和回转方式 O O 1006/3 DIA 指定直径/半径值编程 O1006/5 ZMI 回参考点方向 O O1007/3 RAA 回转轴的转向(与1008/1:RAB合用) O O 1008/0 ROA 回转轴的循环功能 O O1008/1 RAB 绝对回转指令时,是否近距回转 O O 1008/2 RRL 相对回转指令时是否规算 O O1260 回转轴一转的回转量 O O1010 CNC的控制轴数(不包括PMC轴) O O1020 各轴的编程轴名 O O1022 基本坐标系的轴指定 O O1023 各轴的伺服轴号 O O1410 空运行速度 O O1420 快速移动(G00)速度 O O1421 快速移动倍率的低速(Fo) O O1422 最高进给速度允许值(所有轴一样) O O1423 最高进给速度允许值(各轴分别设) O O1424 手动快速移动速度 O O1425 回参考点的慢速 FL O O1620 快速移动G00时直线加减速时间常数 O O 1622 切削进给时指数加减速时间常数 O O1624 JOG方式的指数加减速时间常数 O O1626 螺纹切削时的加减速时间常数 O1815/1 OPT 用分离型编码器 O O1815/5 APC 用绝对位置编码器 O O1816/4,5,6 DM1--3 检测倍乘比DMR O O1820 指令倍乘比CMR O O1819/0 FUP 位置跟踪功能生效 O O1825 位置环伺服增益 O O1826 到位宽度 O O1828 运动时的允许位置误差 O O1829 停止时的允许位置误差 O O1850 参考点的栅格偏移量 O O1851 反向间隙补偿量 O O1852 快速移动时的反向间隙补偿量 O O1800/4 RBK 进给/快移时反向间补量分开 O O4．坐标系参数1201/0 ZPR 手动回零点后自动设定工件坐标系 O O1250 自动设定工件坐标系的坐标值 O O1201/2 ZCL 手动回零点后是否取消局部坐标系 O O 1202/3 RLC 复位时是否取消局部坐标系 O O 1240 第一参考点的坐标值 O O1241 第二参考点的坐标值 O O1242 第三参考点的坐标值 O O1243 第四参考点的坐标值 O O5．行程限位参数1300/0 OUT 第二行程限位的禁止区（内/外） O O 1320 第一行程限位的正向值 O O1322 第一行程限位的反向值 O O1323 第二行程限位的正向值 O O1324 第二行程限位的反向值 O O1325 第三行程限位的正向值 O O1321 第三行程限位的反向值 O O6．DI/DO参数3003/0 ITL 互锁信号的生效 O O3003/2 ITX 各轴互锁信号的生效 O O3003/3 DIT 各轴各方向互锁信号的生效 O O作者： wqm8181 2006-12-14 19:51 回复此发言--------------------------------------------------------------------------------2 Fanuc系统参数3004/5 OTH 超程限位信号的检测 O O3010 MF，SF，TF，BF滞后的时间 O O3011 FIN宽度 O O3017 RST信号的输出时间 O O3030 M代码位数 O O3031 S 代码位数 O O3032 T代码位数 O O3033 B代码位数 O O7．显示和编辑3102/3 CHI 汉字显示 O O3104/3 PPD 自动设坐标系时相对坐标系清零 O O3104/4 DRL 相对位置显示是否包括刀长补偿量 O O3104/5 DRC 相对位置显示是否包括刀径补偿量 O O3104/6 DRC 绝对位置显示是否包括刀长补偿量 O O 3104/7 DAC 绝对位置显示是否包括刀径补偿量 O O 3105/0 DPF 显示实际进给速度 O O3105/ DPS 显示实际主轴速度和T代码 O O3106/4 OPH 显示操作履历 O O3106/5 SOV 显示主轴倍率值 O O3106/7 OHS 操作履历采样 O O3107/4 SOR 程序目录按程序序号显示 O O3107/5 DMN 显示G代码菜单 O O3109/1 DWT 几何/磨损补偿显示G/W O O3111/0 SVS 显示伺服设定画面 O O3111/1 SPS 显示主轴调整画面 O O3111/5 OPM 显示操作监控画面 O O3111/6 OPS 操作监控画面显示主轴和电机的速度 O O 3111/7 NPA 报警时转到报警画面 O O3112/0 SGD 波形诊断显示生效（程序图形显示无效） O O 3112/5 OPH 操作履历记录生效 O O3122 操作履历画面上的时间间隔 O O3203/7 MCL MDI方式编辑的程序是否能保留 O O3290/0 WOF 用MDI键输入刀偏量 O O3290/2 MCV 用MDI键输入宏程序变量 O O3290/3 WZO 用MDI键输入工件零点偏移量 O O3290/4 IWZ 用MDI键输入工件零点偏移量(自动方式) O 3290/7 KEY 程序和数据的保护键 O O8．编程参数3202/0 NE8 O8000—8999程序的保护 O O3202/4 NE9 O9000—9999程序的保护 O O3401/0 DPI 小数点的含义 O O3401/4 MAB MDI方式G90/G91的切换 O3401/5 ABS MDI方式用该参数切换G90/G91 O9．螺距误差补偿3620 各轴参考点的补偿号 O O3621 负方向的最小补偿点号 O O3622 正方向的最大补偿点号 O O3623 螺补量比率 O O3624 螺补间隔 O O10．刀具补偿3109/1 DWT G,W分开 O O3290/0 WOF MDI设磨损值 O O3290/1 GOF MDI设几何值 O O5001/0 TCL 刀长补偿A，B，C O5001/1 TLB 刀长补偿轴 O5001/2 OFH 补偿号地址D，H O5001/5 TPH G45-G48的补偿号地址D，H O5002/0 LD1 刀补值为刀号的哪位数 O5002/1 LGN 几何补偿的补偿号 O5002/5 LGC 几何补偿的删除 O5002/7 WNP 刀尖半径补偿号的指定 O5003/6 LVC/LVK 复位时删除刀偏量 O O5003/7 TGC 复位时删除几何补偿量（#5003/6=1） O 5004/1 ORC 刀偏值半径/直径指定 O5005/2 PRC 直接输入刀补值用PRC信号 O5006/0 OIM 公/英制单位转换时自动转换刀补值 O O 5013 最大的磨损补偿值 O5014 最大的磨损补偿增量值 O11．主轴参数3701/1 ISI 使用串行主轴 O O3701/4 SS2 用第二串行主轴 O O3705/0 ESF S和SF的输出 O O3705/1 GST SOR信号用于换挡/定向 O3705/2 SGB 换挡方法A，B O3705/4 EVS S和SF的输出 O3706/4 GTT 主轴速度挡数（T/M型） O 3706/6,7 CWM/TCW M03/M04的极性 O O 3708/0 SAR 检查主轴速度到达信号 O O 3708/1 SAT 螺纹切削开始检查SAR O 3730 主轴模拟输出的增益调整 O O3731 主轴模拟输出时电压偏移的补偿 O O 3732 定向/换挡的主轴速度 O O3735 主轴电机的允许最低速度 O3736 主轴电机的允许最低速度 O3740 检查SAR的延时时间 O O3741 第一挡主轴最高速度 O O3742 第二挡主轴最高速度 O O3743 第三挡主轴最高速度 O O3744 第四挡主轴最高速度 O3751 第一至第二挡的切换速度 O3752 第二至第三挡的切换速度 O3771 G96的最低主轴速度 O O3772 最高主轴速度 O O4019/7 主轴电机初始化 O O作者： wqm8181 2006-12-14 19:51 回复此发言--------------------------------------------------------------------------------3 Fanuc系统参数4133 主轴电机代码 O O12．其它6510 图形显示的绘图坐标系 O7110 手摇脉冲发生器的个数 O O7113 手脉的倍比m O O7114 手脉的倍比n O O13．0i系统的有关参数8130 总控制轴数 O O8131/0 HPG 使用手摇脉冲发生器 O O8132/0 TLF 刀具寿命管理功能 O O8132/3 ISC 用分度工作台 O8133/0 SSC G96功能生效 O O8134/0 IAP 图形功能生效 O O二．0系统参数1．SETTING 参数参数号符号意义 0-T 0-M0000 PWE 参数写入 O O0000 TVON 代码竖向校验 O O0000 ISO EIA/ISO代码 O O0000 INCH MDI方式公/英制 O O0000 I/O RS-232C口 O O0000 SEQ 自动加顺序号 O O2．RS232C口参数2/0 STP2 通道0停止位 O O552 通道0波特率 O O12/0 STP2 通道1停止位 O O553 通道1波特率 O O50/0 STP2 通道2停止位 O O250 通道2波特率 O O51/0 STP2 通道3停止位 O O251 通道3 波特率 O O55/3 RS42 Remote Buffer 口RS232/422 O O 390/7 NODC3 缓冲区满 O O3．伺服控制轴参数1/0 SCW 公/英制丝杠 O O3/0.1.2.4 ZM 回零方向 O O8/2.3.4 ADW 轴名称 O30/0.4 ADW 轴名称 O32/2.3 LIN 3,4轴,回转轴/直线轴 O388/1 ROAX 回转轴循环功能 O388/2 RODRC 绝对指令近距离回转 O 388/3 ROCNT 相对指令规算 O788 回转轴每转回转角度 O11/2 ADLN 第4轴,回转轴/直线轴 O398/1 ROAX 回转轴循环功能 O398/2 RODRC 绝对指令近距离回转 O 398/3 ROCNT 相对指令规算 O788 回转轴每转回转角度 O860 回转轴每转回转角度 O500-503 INPX,Y,Z,4 到位宽度 O O504-507 SERRX,Y,Z,4 运动时误差极限 O O 508-511 GRDSX.Y,Z,4 栅格偏移量 O O 512-515 LPGIN 位置伺服增益 O O517 LPGIN 位置伺服增益(各轴增益) O O518-521 RPDFX,Y,X,4 G00速度 O O522-525 LINTX,Y,Z,4 直线加/减速时间常数 O O526 THRDT G92时间常数 O528 THDFL G92X轴的最低速度 O527 FEDMX F的极限值 O O529 FEEDT F的时间常数 O O530 FEDFL 指数函数加减速时间常数 O O533 RPDFL 手动快速移动倍率的最低值 O O534 ZRNFL 回零点的低速 O O535-538 BKLX,Y,Z,4 反向间隙 O O593-596 STPEX,Y,Z,4 伺服轴停止时的位置误差极限 O O 393/5 快速倍率为零时机床移动 O O4．坐标系参数10/7 APRS 回零点后自动设定工件坐标系 O O2/1 PPD 自动设坐标系相对坐标值清零 O24/6 CLCL 手动回零后清除局部坐标系 O28/5 EX10D 坐标系外部偏移时刀偏量的值（×10） O 708-711 自动设定工件坐标系的坐标值 O735-738 第二参考点 O O780-783 第三参考点 O O784-787 第四参考点 O O5．行程限位8/6 OTZN Z轴行程限位检查否 O15/4 LM2 第二行程限位 O24/4 INOUT 第三行程限位 O57/5 HOT3 硬超程-LMX--+LMZ有效 O 65/3 PSOT 回零点前是否检查行程限位 O O 700-703 各轴正向行程 O O704-707 各轴反向行程 O O15/2 COTZ 硬超程-LMX--+LMZ有效 O 20/4 LM2 第二行程限位 O24/4 INOUT 第三行程限位 O743-746 第二行程正向限位 O747-750 第二行程反向限位 O804-806 第三行程正向限位 O807-809 第三行程反向限位 O770-773 第二行程正向限位 O774-777 第二行程反向限位 O747-750 第三行程正向限位 O751-754 第三行程反向限位 O760-763 第四行程正向限位 O764-767 第四行程反向限位 O6．进给与伺服电机参数1/6 RDRN 空运行时,快速移动指令是否有效 O O 8/5 ROVE 快速倍率信号ROV2(G117/7)有效 O 49/6 NPRV 不用位置编码器实现主轴每转进给 O O 20/5 NCIPS 是否进行到位检查 O O4—7 参考计数器容量 O O4—7 检测倍比 O O21/0.1.2.3 APC 绝对位置编码器 O O4 Fanuc系统参数35/7 ACMR 任意CMR O O37/0.1.2.3 SPTP 用分离型编码器 O O100-103 指令倍比CMR O O7．DI/DO参数8/7 EILK Z轴/各轴互锁 O O9/0.1.2.3 TFIN FIN信号时间 O O9/4.5.6.7 TMF M,S,T读信号时间 O O12/1 ZILK Z轴/所有轴互锁 O31/5 ADDCF GR1,GR2,DRN 地址 O252 复位信号扩展时间 O O8．显示和编辑1/1 PROD 相对坐标显示是否包括刀补量 O O 2/1 PPD 自动设坐标系相对坐标清零 O O15/1 NWCH 刀具磨损补偿显示W O O18/5 PROAD 绝对坐标系显示是否包括刀补量 O 23/3 CHI 汉字显示 O O28/2 DACTF 显示实际速度 O O29/0.1 DSP 第3,4轴位置显示 O35/3 NDSP 第4轴位置显示 O38/3 FLKY 用全键盘 O O48/7 SFFDSP 显示软按键 O O60/0 DADRDP 诊断画面上显示地址字 O O60/2 LDDSPG 显示梯形图 O O60/5 显示操作监控画面 O O64/0 SETREL 自动设坐标系时相对坐标清零 O O 77/2 伺服波形显示 O O389/0 SRVSET 显示伺服设定画面 O O389/1 WKNMDI 显示主轴调整画面 O O9．编程参数10/4 PRG9 O9000-O9999号程序保护 O O15/7 CPRD 小数点的含义 O O28/4 EXTS 外部程序号检索 O O29/5 MABS MDI-B中,指令取决于G90/G91设定 O 389/2 PRG8 O8000-O8999号程序保护 O O394/6 WKZRST 自动设工件坐标系时设为G54 O10．螺距误差补偿11/0.1 PML 螺补倍率 O O712-715 螺补间隔 O756-759 螺补间隔 O1000, 20003000, 4000 补偿基准点 O O1001-11282001-21283001-31284001-4128 补偿值 O O11．刀具补偿1/3 TOC 复位时清除刀长补偿矢量 0 O1/4 ORC 刀具补偿值(半径/直径输入) O8/6 NOFC 刀补量计数器输入 O10/5 DOFSI 刀偏量直接输入 O13/1 GOFU2 几何补偿号（由刀补号或刀号）指定 O13/2 GMOFS 加几何补偿值（运动/变坐标） 014/0 T2D T代码位数 O14/1 GMCL 复位时是否清几何补偿值 O14/5 WIGA 刀补量的限制 O15/4 MORB 直接输入刀补测量值的按钮 O24/6 QNI 刀补测量B时补偿号的选择 O75/3 WNPT 刀尖补偿号的指定(在几何还是在磨损中) O122 刀补测量B时的补偿号 O728 最大的刀具磨损补偿增量值 O729 最大的刀具磨损补偿值 O78/0 NOINOW 用MDI键输入磨损补偿量 O O78/1 NOINOG 用MDI键输入几何补偿量 O O78/2 NOINMV 用MDI键输入宏程序变量 O O78/3 NOINMZ 用MDI键输入工件坐标偏移量 O O393/2 MKNMDI 在自动方式的停止时，用MDI键输入工件坐标偏移量 O O12．主轴参数13/5 ORCM 定向时，S模拟输出的极性13/6.7 TCW,CWM S模拟M03,M04的方向 O O14/2 主轴转速显示 O O24/2 SCTO 是否检查SAR(G120/4) O O49/0 EVSF SF的输出 O O71/0 ISRLPC 串行主轴时编码器信号的接法 O 71/4 SRL2SP 用1或2个串行主轴 O71/7 FSRSP 是否用串行主轴 O108 G96或换挡(#3/5:GST=1)或模拟主轴定向SOR:G120/5:M)=1速度 OO110 检查SAR（G120/4）的延时时间 O 516 模拟主轴的增益(G96) O539 模拟主轴电机的偏移补偿电压(G96) O 551 G96的主轴最的转速 O556 G96的主轴最高转速 O540-543 各挡主轴的最高转速 O3/5 GST 用SOR(G120/5)定向/换挡 O14/0 SCTA 加工启动时检查SAR信号 O20/7 SFOUT 换挡时输出SF O29/4 FSOB G96时输出SF O35/6 LGCM 各挡最高速的参数号 O539,541,555 各挡的主轴最高转速 O542 主轴最高转速 O543 主轴最低转速 O585,586 主轴换挡速度(B型) O577 模拟主轴电机的偏移补偿电压 O6519/7 主轴电机初始化 O O6633 主轴电机代码 O O6501/2 POSC2 用位置编码器 O O6501/5-7 CAXIS1-3 用高分辨率编码器 O O 6503/0 PCMGSL 定向方法(编码器/磁传感器) O O 6501/1 PCCNCT 内装传感器 O O6501/4.6.7 位置编码器信号 O O6504/1 HRPC 高分辨率编码器 O O13．其它24/0 IGNPMC 用PMC O O71/6 DPCRAM 显示PMC操作菜单 O O123 图形显示的绘图坐标系 O-----精心整理，希望对您有所帮助!。

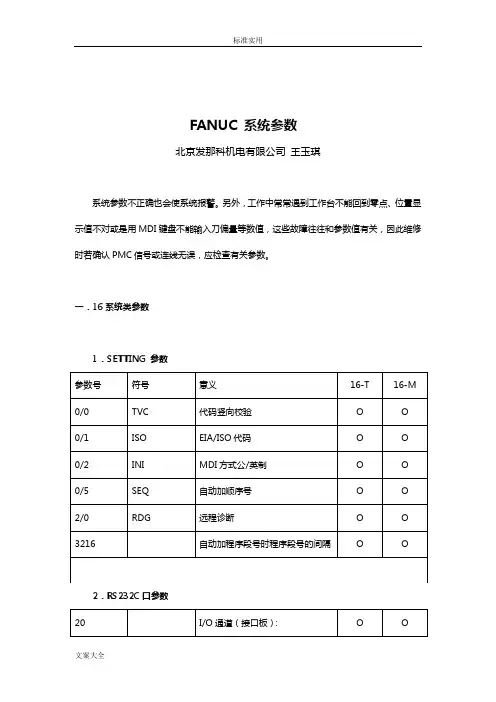

FANUC 系统全参数
FANUC 系统参数北京发那科机电有限公司王玉琪系统参数不正确也会使系统报警。
另外，工作中常常遇到工作台不能回到零点、位置显示值不对或是用MDI键盘不能输入刀偏量等数值，这些故障往往和参数值有关，因此维修时若确认PMC信号或连线无误，应检查有关参数。
一．16系统类参数1．SETTING 参数2．RS232C口参数I/O 通道0的参数:I/O 通道1的参数:其它通道参数请见参数说明书。
3．进给伺服控制参数4．坐标系参数5．行程限位参数6．DI/DO参数7．显示和编辑8．编程参数9．螺距误差补偿10．刀具补偿11．主轴参数12．其它13．0i系统的有关参数二．0系统参数1．SETTING 参数2．RS232C口参数3．伺服控制轴参数4．坐标系参数5．行程限位6．进给与伺服电机参数7．DI/DO参数8．显示和编辑9．编程参数10．螺距误差补偿11．刀具补偿12．主轴参数13．其它目录第三章FANUC系统的通用故障分析第一节FANUC的CNC系统第二节故障原因分析方法一．藉助梯形图诊断故障二．根据CNC的内部运行状态诊断故障三．根据报警号分析故障原因第三节CNC系统的故障分析一．各系统的共性故障（一）.数据输入/输出接口不能正常工作（二）.CNC系统不能通电（三）.返回参考点时出现偏差（四）.返回参考点异常(五). PMC梯形图编程不能正常工作（六）.在手动,自动方式都不能运转(七).在自动方式系统不能运行(八).手摇脉冲发生器(MPG)方式下机床不运行(九).显示器上显示电池电压不足警告(BAT)(十).加工精度差,表面光洁度不好(十一).维修使用的一些操作方法二．各系统的故障分析(一).0系统故障(二).16系统故障(三).10,11,12,15系统故障(四).Power Mate 系统故障(五).3,6系统第四节伺服系统故障分析第五节PMC信号第六节系统参数一．16系统类参数二．0系统参数。
fanuc0系统常用参数
FANUC 0 系统常用参数序号T系列M系列显示1程式位置0考虑补正实际位置显示1程式位置0考虑补正实际位置用MDIstart键1可以0无法启动程式加工同前重新设定后刀具补正1消除0不消除重新设定1保留G43G44补正0不保留刀具补正1为半径0直径刀具补正为1增量0绝对原点减速信号1为1，0为0同前快速移动dry run1有效，0无效同前手动教导模式手轮1进给0不进给同前手轮控双轴时轴选择开关1有效0无效G76G87刀具逃逸方向G76G87刀具逃逸方向3主轴和位置解码器齿数比同前主轴和位置解码器齿数比1刀长补正和指定平面垂直轴，0Z轴3.13.3 4、ZYX各轴上电背隙方向1负向○正向同前快速可调信号0有效1无效同前程序1不可编辑0可同前上电1G01，0GO状态同前第四轴为1直线轴0旋转轴罗距误差补正倍率同前13job状态手轮1有效0无效同前刀具重设1取消○不取消原补正量忽略小数点以1mm、inch‘sec输入0最小单位同前执行后1回到程式开头0不回同前21各轴有1绝对编码器0无同前22绝对编码器1设原点○不设同前23屏显语种同前输入输出单位1 ，0,上电1G91，0G90状态同前手动可控轴数1,3 0，1同前快速和进给上限速度以1与一般同0不同同前"CRT诊断为1 14"，0 9"同前彩色0单色同前刚性攻丝主轴位置解码1任意齿比0 28参数刚性攻丝途中调整率一无效0有效64主轴与第二解码器齿数比同前一单节中1有3个M码0，1个同前121手动操作倍率同前254 刚性攻丝主轴及z轴加减速类别0指数1直线255 刚性攻丝主轴背隙量256 刚性攻丝M 码258 刚性攻丝拉伸途中的调整率504507各轴位置极限偏差同前508511各轴删格偏移量同前512515环路增益同前517伺服回路增益同前518524快速进给速度同前525快速时加减速时间常数同前527切削上限速同前529切削加减速时间常数同前530加减速时最低速度同前531主轴转速实际与命令允差G73回退量532主轴转速允许范围G73开始点设定535538各轴背隙量同前539主轴速度指令电压补正主轴转速上限548指数加减速手动下限速度同前551主轴周速一定控制时最低速度同前556主轴周速一定控制时最高速三段换档高档最低速559562各轴手动时移动速度同前577 主轴速度补正580 内侧转角自动调速终点减速距离581 内侧转角自动速度调整终点减速距离585主轴快速进给最低速586主轴定向转速三段换档中高档换档速度591C轴家具松夹延时时间592孔加工避开量d593596停止是位置偏差极限值同前601604手进给指数加减速时间常数同前605608手动进给指数加减速下限速同前620刚性攻丝z轴移动中偏差极限621 刚性攻丝主轴移动中偏差极限622 刚性攻丝Z轴停止中偏差极限623 刚性攻丝主轴停止中偏差极限6309"屏显横偏量同前6319"屏显纵偏量同前700707轴行程同前708711自动坐标系时原点坐标值同前717G71G72的切深718G71G72的预留量719复合切削G73X 预留量720G73z预留量721G73分区数722G74G75 回退量723G76 最后精加工次数724G76刀尖角度725G76最小切深726G76精加工预留量728刀具磨耗增量允许值729刀具磨耗补正最大允许值735第二原点到第一原点坐标x同前736第二原点到第一原点坐标y同前737第二原点到第一原点坐标z同前738第二原点到第一原点坐标4同前755778工件坐标系779加工零件总数同前780783第三原点同前784787第四原点同前788 796F 一位进给速度1000x轴罗距误差补正原点x轴罗距误差补正原点x轴罗距误差补正1128x轴罗距误差补正2000z轴罗距误差补正原点y轴罗距误差补正原点z轴罗距误差补正y轴罗距误差补正值30003轴罗距误差补正原点z轴罗距误差补正原点Y轴罗距误差补正z轴罗距误差补正40004轴罗距误差补正原点同前四轴罗距误差补正同前50005轴罗距误差补正原点同前五轴罗距误差补正同前60006轴罗距误差补正原点同前六轴罗距误差补正同前五六轴控制同前FANUC数控系统维修技巧1由于现代数控系统的可*性越来越高，数控系统本身的故障越来越低，而大部分故障主要是由系统参数的设置，伺服电机和驱动单元的本身质量，以及强电元件、机械防护等出现问题而引起的。
FANUC系统参数说明
FANUC系统参数说明FANUC是一家全球领先的工业自动化解决方案供应商，拥有广泛的机器人、控制系统、CNC系统和工厂自动化技术。
在FANUC系统中，参数设置是非常重要的，它们决定了系统的运行方式、精度和性能。
以下是关于FANUC系统参数的详细说明：1.系统参数的作用：FANUC系统参数是用于设置控制系统中的各种参数，以确保机器的正常运行和满足具体的应用需求。
这些参数包括示教模式、过程参数、插补参数、电机参数等，通过调整这些参数，可以实现不同种类和复杂度的操作和加工。
2.示例参数说明：a.示教模式参数：示教模式参数用于设置控制系统的示教模式。
示教模式包括绝对坐标、相对坐标、增量坐标等不同模式。
使用不同的示教模式，可以实现不同方式的编程和操作。
b.过程参数：过程参数用于设置控制系统的运动过程参数，如加速度、减速度、最大速度等。
通过调整过程参数，可以实现机器在运动时的加速度和运动速度控制，以满足不同的加工需求。
c.插补参数：插补参数用于设置控制系统的插补方式和插补精度。
插补是指多个轴之间的相互关联运动，通过调整插补参数，可以实现不同程度的插补精度，以满足不同的加工要求。
d.电机参数：电机参数用于设置控制系统的电机参数，如电机类型、转速范围、电机参数等。
通过调整电机参数，可以实现不同类型和规格的电机的控制和运动控制。
3.参数设置方法：FANUC系统的参数设置通常通过控制面板上的菜单和相关指令来完成。
用户可以通过菜单界面来浏览、修改和保存参数设置，也可以通过指令和命令来直接修改参数值。
根据具体的参数类型和设置需求，用户可以选择不同的设置方法。
4.参数保存和加载：一旦参数设置完成，用户可以选择将参数保存到控制系统中的非易失性存储器中。
这样，在重启或重新加载控制系统时，之前保存的参数将被加载到系统中，以确保参数的一致性和稳定性。
5.参数备份和恢复：为了保证参数的安全和可靠性，用户可以定期对参数进行备份。
备份参数可以实现在系统崩溃、数据丢失或系统维修时能够迅速恢复参数。
fanuc常用参数
fanuc常用参数FANUC是全球最大的机器人制造商之一，其广泛的工业机器人和CNC系统在全球各领域被广泛应用。
在使用FANUC的机器人和CNC系统时，常涉及到一些重要的参数，这些参数对于机器人的正常运行以及生产过程中的安全和效率都发挥着至关重要的作用。
以下是FANUC机器人常用的参数及其相关参考内容：1. S型加减速度参数：S型加减速度参数对机器人的运动控制非常重要。
在使用机器人时，S型加速度参数的值决定了机器人运动的快慢和平滑程度。
加速度参数过高或过低都会影响机器人的正常运行。
若加速度参数过高，机器人可能会失去控制，因而应该根据实际情况设定合适的加速度参数。
2. 位置误差参数：机器人在进行运动时，如果位置控制不准确，会导致产品生产质量下降甚至出现不良品。
FANUC机器人使用位置误差参数来确定机器人位移量与位置设定值的差异。
通过调整位置误差参数，可以保证机器人的位置控制精度，提高产品的生产质量。
3. 坐标系参数：机器人的动作控制是基于坐标系来进行的。
坐标系参数确定了机器人坐标系相对于世界坐标系的位置和方向。
我们可以通过修改坐标系参数来实现机器人的坐标变换，实现机器人的多姿态操作。
4. 工具坐标系参数：工具坐标系是机器人的工具、末端执行器和传感器的坐标系。
工具坐标系参数与末端执行器的姿态和位置有关，并且可以影响到机器人的定位和运动控制。
当机器人进行复杂的运动时，我们可以通过设置工具坐标系参数来提高机器人运动的精度。
5. 坐标系旋转参数：在一些特殊的情况下，我们可能需要旋转整个机器人坐标系，以适应不同的生产需求。
坐标系旋转参数允许我们通过旋转机器人坐标系来调整其朝向。
通过修改坐标系旋转参数，我们可以改变机器人的运行方向、朝向和位置。
除了上述常见参数，FANUC机器人还有许多其他参数。
这些参数通常会随着使用的机器人模型和应用场景而有所不同，因此在使用机器人时，需要根据实际情况进行设定和调整。
不过，无论使用哪种参数，我们都应该注意安全性和操作精确性，以保证机器人能够正常运行并保持高效的生产效率。
FANUC0I-MD系统常用参数
备注 0: 设定为地址D 1: 设定为地址H ［数据单位］ mm、inch ［数据单位］ mm、inch
0: 作为高速深孔攻丝循环使用 1: 作为深孔攻丝循环使用 ［数据单位］ mm、inch 0: 始终以绝对指令进行指定 1: 随绝对指令(G90) /增量指令(G91)而定
30 3203#5 是否在开始MDI 运行后禁止在运行中途的程序编辑
0: 不禁止。 1: 禁止。
31
3203#6
在MDI 运行中，进行单程序段运行时，在结束程序中的最后 程序段的执行的时刻，是否擦除已经执行的程序
0: 不予擦除。 1: 予以擦除。
32 3203#7 是否通过复位操作删除由MDI 方式创建的程序
22 1852 每个轴的快速移动时的反向间隙补偿量
27 3108#6 是否显示主轴负载表
0: 不予显示 1: 予以显示
28
3111#7
是否在报警发生时以及操作信息输入时切换到报警/信息画面
Hale Waihona Puke 0: 1:予以切换 不予切换
29 3202#4 是否进行程序号9000～9999 的程序编辑
0: 不禁止 1: 禁止
36 3401#4 在MDI运转中，绝对／增量指令的切换
0: 取决于G90/G91 1: 取决于参数ABS(No.3401#5)
37 3401#5 将MDI运转中的程序指令
0: 视为增量指令 1: 视为绝对指令
序号 参数
意义
39 5001#2 刀具半径补偿(G40,G41,G42)中，将指令补偿号的地址
0: 不予擦除。 1: 予以擦除。
33 3204#0 在使用小型MDI单元的情况下，是否使用“[”、“]”键
0: 作为“[”、“]”原样使用 1: 作为“(”、“)”使用
FANUC 常用参数
1241各轴第二参考点的机床坐标值1242各轴第三参考点的机床坐标值1243各轴第四参考点的机床坐标值1424手动快速速度1425回零时减速速度机床限位信
号1320正向移动范围1321负向移动范围3004#5=1屏蔽ALARM5O6/507报警编辑保护开关
N03292#7=0KEY1设定刀补和工件原点KEY1KEY2设定SETING和宏变量KEY2KEY3编辑加工程序KEY3KEY4设定PMC参数KEY4
ALM360-369
ALM380-386外置报警机床的第二第当第一参考当1320<1321时电机内置编码器报警
第二第三参考经常作为换刀点或托盘交点等特殊位置而定
一参考发生变化时，都需要重新调整1321时 可以忽略ALARM 500 501报警
NO3292#7=1
编辑加工程序、PMC参数
不用。
Fanuc常用系统参数
1 Fanuc系统参数一．16系统类参数1． SETTING 参数参数号符号意义 16-T 16-M0/0 TVC 代码竖向校验 O O0/1 ISO EIA/ISO代码 O O0/2 INI MDI方式公/英制 O O0/5 SEQ 自动加顺序号 O O2/0 RDG 远程诊断 O O3216 自动加程序段号时程序段号的间隔 O O2．RS232C口参数20 I/O通道（接口板）：0,1: 主CPU板JD5A2: 主CPU板JD5B3: 远程缓冲JD5C或选择板1的JD6A(RS-422) 5: Data Server10 :DNC1/DNC2接口 O O100/3 NCR 程序段结束的输出码 O O100/5 ND3 DNC运行时:读一段/读至缓冲器满 O OI/O 通道0的参数:101/0 SB2 停止位数 O O101/3 ASII 数据输入代码:ASCII或EIA/ISO O O 101/7 NFD 数据输出时数据后的同步孔的输出 O O 102 输入输出设备号:0：普通RS-232口设备（用DC1-DC4码）3：Handy File（3〃软盘驱动器） O O103 波特率：10：480011：960012：19200 O OI/O 通道1的参数:111/0 SB2 停止位数 O O111/3 ASI 数据输入代码:ASCII或EIA/ISO O O 111/7 NFD 数据输出时数据后的同步孔的输出 O O 112 输入输出设备号:0：普通RS-232口设备（用DC1-DC4码）3：Handy File（3〃软盘驱动器） O O113 波特率：10：480011：960012：19200 O O其它通道参数请见参数说明书。
