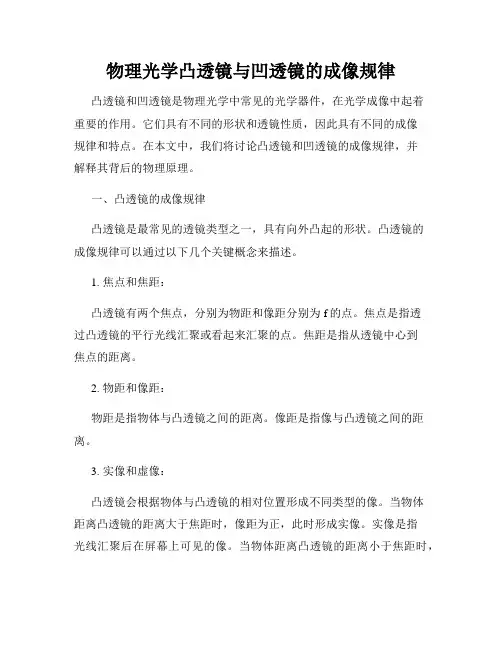

物理光学凸透镜与凹透镜的成像规律
物理光学凸透镜与凹透镜的成像规律凸透镜和凹透镜是物理光学中常见的光学器件，在光学成像中起着重要的作用。
它们具有不同的形状和透镜性质，因此具有不同的成像规律和特点。
在本文中，我们将讨论凸透镜和凹透镜的成像规律，并解释其背后的物理原理。
一、凸透镜的成像规律凸透镜是最常见的透镜类型之一，具有向外凸起的形状。
凸透镜的成像规律可以通过以下几个关键概念来描述。
1. 焦点和焦距：凸透镜有两个焦点，分别为物距和像距分别为f的点。
焦点是指透过凸透镜的平行光线汇聚或看起来汇聚的点。
焦距是指从透镜中心到焦点的距离。
2. 物距和像距：物距是指物体与凸透镜之间的距离。
像距是指像与凸透镜之间的距离。
3. 实像和虚像：凸透镜会根据物体与凸透镜的相对位置形成不同类型的像。
当物体距离凸透镜的距离大于焦距时，像距为正，此时形成实像。
实像是指光线汇聚后在屏幕上可见的像。
当物体距离凸透镜的距离小于焦距时，像距为负，此时形成虚像。
虚像是指不是光线真正汇聚而是似乎是从透镜后面发出的像。
4. 放大率：凸透镜的成像还涉及到物体与像之间的放大率。
放大率是指像的高度与物体高度之比。
二、凹透镜的成像规律凹透镜与凸透镜相反，具有向内凹陷的形状。
凹透镜的成像规律也可以通过以上几个关键概念来描述。
1. 焦点和焦距：凹透镜同样有两个焦点，分别为物距和像距分别为负的点。
焦点同样是指透过凹透镜的平行光线汇聚或看起来汇聚的点。
焦距同样是指从凹透镜中心到焦点的距离。
2. 物距和像距：物距和像距的概念同凸透镜一样，分别指物体与凹透镜之间的距离以及像与凹透镜之间的距离。
3. 实像和虚像：凹透镜同样会根据物体与凹透镜的相对位置形成不同类型的像。
当物体距离凹透镜的距离大于焦距时，像距为负，此时形成实像。
实像是指光线在透镜的一侧汇聚后在另一侧可见的像。
当物体距离凹透镜的距离小于焦距时，像距为正，此时形成虚像。
虚像是指光线似乎是从透镜后发出的像。
4. 放大率：凹透镜的成像同样涉及到物体与像之间的放大率。

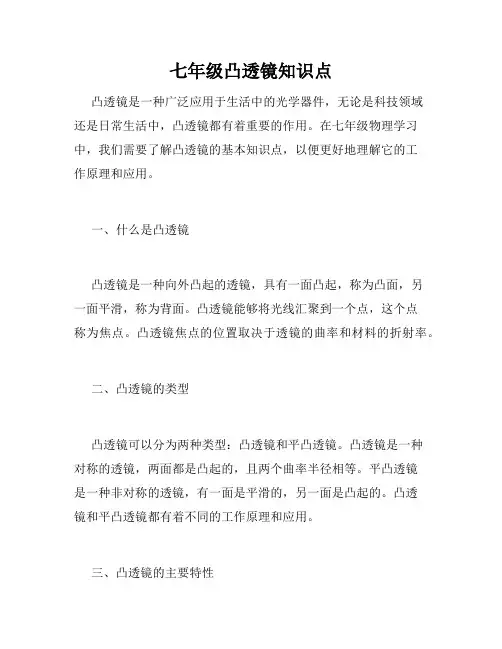

七年级凸透镜知识点
七年级凸透镜知识点凸透镜是一种广泛应用于生活中的光学器件，无论是科技领域还是日常生活中，凸透镜都有着重要的作用。
在七年级物理学习中，我们需要了解凸透镜的基本知识点，以便更好地理解它的工作原理和应用。
一、什么是凸透镜凸透镜是一种向外凸起的透镜，具有一面凸起，称为凸面，另一面平滑，称为背面。
凸透镜能够将光线汇聚到一个点，这个点称为焦点。
凸透镜焦点的位置取决于透镜的曲率和材料的折射率。
二、凸透镜的类型凸透镜可以分为两种类型：凸透镜和平凸透镜。
凸透镜是一种对称的透镜，两面都是凸起的，且两个曲率半径相等。
平凸透镜是一种非对称的透镜，有一面是平滑的，另一面是凸起的。
凸透镜和平凸透镜都有着不同的工作原理和应用。
三、凸透镜的主要特性凸透镜具有两个主要的特性：焦距和放大率。
焦距是指光线通过凸透镜时聚焦的距离。
放大率是指镜头聚焦后图像的放大倍数。
四、凸透镜的应用凸透镜是广泛使用的光学器件，在医学、天文学、科技领域和日常生活中都有着重要的应用。
例如，医生可以使用凸透镜来观察人体内部情况，天文学家可以使用凸透镜来观测天体，科技领域可以使用凸透镜来制造相机镜头，日常生活可以使用凸透镜来矫正近视等。
五、凸透镜的注意事项使用凸透镜需要注意事项。
首先，凸透镜不能放在阳光下晒，否则会导致镜片变色。
其次，使用凸透镜观察物体时要注意镜头与物体之间的距离，以获得最清晰的图像。
最后，使用凸透镜时要保证透镜表面的干净，否则会影响观察效果。
六、总结七年级物理学习中，凸透镜是一项重要的知识点。
在学习凸透镜时，我们需要了解凸透镜的基本知识，包括什么是凸透镜、凸透镜的类型，凸透镜的主要特性和应用以及注意事项等。
只有以正确的方式使用凸透镜，才能更好地理解它的工作原理，发挥其作用，为我们的生活和科学研究提供更好的帮助。
凸透镜凹透镜成像原理与公式
凸透镜凹透镜成像原理与公式凸透镜和凹透镜都是常见的光学元件，用于聚焦光线或调节光线的传播方向。
理解凸透镜和凹透镜的成像原理和公式对于理解光学现象和应用非常重要。
首先，我们来看凸透镜的成像原理和公式。
凸透镜是凸面向外的透镜，通过使光线接近光轴的中心线来使其聚焦。
当平行于光轴射入的光线通过凸透镜时，会收敛为一个焦点。
凸透镜的成像公式可以表示为：1/f=1/v-1/u其中，f为透镜的焦距，v为像距（图像与透镜之间的距离），u为物距（物体与透镜之间的距离）。
这个公式被称为薄透镜成像公式，适用于光线通过的区域较窄的透镜。
当物体放置在凸透镜的前焦点的位置时，成像是无穷远的，也就是说图像和透镜之间的距离v无限大。
根据薄透镜成像公式，1/v将接近于0，因此成像公式可简化为：1/f=1/u。
当物体放置在凸透镜的后焦点的位置时，成像是无穷远的。
从薄透镜成像公式可知，1/v-1/u=0，因此v将等于f。
当物体放置在凸透镜的焦点之间时，图像将在凸透镜的另一侧形成。
根据薄透镜成像公式，我们可以计算出图像的位置和大小。
下面，我们来看凹透镜的成像原理和公式。
凹透镜是凹面向外的透镜，通过使光线远离光轴的中心线来使其发散。
当平行于光轴射入的光线通过凹透镜时，会发散为一束。
凹透镜的成像公式与凸透镜的成像公式相同：1/f=1/v-1/u其中，f为透镜的焦距，v为像距，u为物距。
与凸透镜相比，凹透镜的成像具有不同的特点。
当物体放置在凹透镜的前焦点的位置时，成像是虚拟的。
虚像的特点是它们不能投射到屏幕上，只能通过透镜本身观察到。
当物体放置在凹透镜的后焦点的位置时，成像是无穷远的。
根据薄透镜成像公式，我们可以得到1/v-1/u=0，因此v将等于f。
当物体放置在凹透镜的焦点之间时，图像将在凹透镜的同一侧形成。
使用薄透镜成像公式，我们可以计算出图像的位置和大小。
凸透镜和凹透镜是光学实验和仪器中常见的元件，它们广泛应用于望远镜、显微镜、摄像机、眼镜等。
凸透镜与凹透镜的应用
凸透镜与凹透镜的应用凸透镜和凹透镜是两种常见的透镜，它们在光学领域有着广泛的应用。
下面将详细介绍凸透镜和凹透镜的应用。
一、凸透镜的应用1.放大镜：凸透镜可以将物体放大，制成放大镜，用于观察微小的物体。
2.照相机：凸透镜可以调节光线的聚焦，制成照相机的镜头，用于捕捉图像。
3.投影仪：凸透镜可以将图像投射到屏幕上，制成投影仪，用于演示和教学。
4.眼镜：凸透镜可以矫正近视，制成眼镜，帮助人们看清远处的物体。
二、凹透镜的应用1.缩小镜：凹透镜可以将物体缩小，制成缩小镜，用于观察较大的物体。
2.望远镜：凹透镜可以调节光线的发散，制成望远镜，用于观察远处的物体。
3.显微镜：凹透镜可以与凸透镜组合，制成显微镜，用于观察微小的物体。
4.隐形眼镜：凹透镜可以矫正远视，制成隐形眼镜，直接贴合在眼球上，帮助人们看清近处的物体。
综上所述，凸透镜和凹透镜在日常生活和科学研究中有广泛的应用，它们可以帮助我们更好地观察和理解世界。
习题及方法：1.习题：一个放大镜的焦距是10厘米，将物体放在放大镜前2厘米处，求物体的放大倍数。
方法：根据放大镜的公式，放大倍数 = (物距 / 焦距) * (-1)。
将物距2厘米和焦距10厘米代入公式，得到放大倍数 = (2 / 10) * (-1) = -0.2。
因此，物体的放大倍数是-0.2倍。
2.习题：一个照相机的焦距是20厘米，将物体放在照相机前50厘米处，求照片中物体的尺寸。
方法：根据照相机的公式，物体在照片中的尺寸与物体实际尺寸的比例等于焦距与物距的比例。
将焦距20厘米和物距50厘米代入公式，得到物体在照片中的尺寸与实际尺寸的比例 = 20 / 50 = 0.4。
因此，照片中物体的尺寸是物体实际尺寸的0.4倍。
3.习题：一个投影仪的焦距是15厘米，将图像放在投影仪前30厘米处，求投影到屏幕上的图像尺寸。
方法：根据投影仪的公式，图像在屏幕上的尺寸与图像实际尺寸的比例等于焦距与物距的比例。
凸透镜对光的会聚作用和凹透镜对光的发散作用
凸透镜对光的会聚作用和凹透镜对光的发散作用凸透镜对光的会聚作用和凹透镜对光的发散作用一、凸透镜对光的会聚作用•凸透镜是一种中央厚、边缘薄的透镜，它有一个凸面和一个凹面。
•当入射光线通过凸透镜时，光线会向透镜的中心聚焦。
•凸透镜对光的会聚作用主要是通过两种光的折射规律实现的：1.所有的入射光线在透镜的中心经过时，都会以相同的角度折射；2.入射到透镜上的平行光会在透镜中心经过后会向透镜的焦点聚焦。
•凸透镜的会聚作用使得光线可以被集中到一个点上，产生放大、成像的效果。
•这一特性在光学仪器和眼镜等领域得到了广泛的应用。
二、凹透镜对光的发散作用•凹透镜同样是一种中央薄、边缘厚的透镜，它有一个凹面和一个凸面。
•当入射光线通过凹透镜时，光线会从透镜的中心发散出去。
•凹透镜对光的发散作用也是通过两种折射规律实现的：1.所有的入射光线在透镜的中心经过时，都会以相同的角度折射；2.入射到透镜上的平行光会在透镜中心经过后会被发散。
•凹透镜的发散作用可以产生分散、减小、散焦的效果。
•这一特性在光学仪器中可用于纠正眼球的屈光问题，如近视、散光等，也被应用于激光切割、焊接等工业领域。
三、凸透镜和凹透镜的应用•凸透镜的会聚作用使得它在摄影、显微镜和望远镜等光学仪器中得到广泛使用。
•凸透镜也是眼镜中最常见的一种透镜，用于矫正远视。
•凹透镜的发散作用可纠正近视、散光等眼球屈光问题，广泛应用于眼镜制造业。
•凹透镜在激光切割、焊接等工业领域发挥着重要作用，用于控制光束的聚焦和散开。
结论凸透镜和凹透镜分别通过光的折射规律，实现了光的会聚和发散作用。
这两种透镜在光学仪器、眼镜制造和工业应用中都发挥着重要作用。
了解它们的特性及应用，有助于我们更好地理解光学现象，进一步应用于科学研究和实际生活中。
四、透镜的形状和焦距•除了凸透镜和凹透镜外，透镜还可以根据其形状来分类。
•凸透镜可以分为双凸透镜和平凸透镜，它们的形状决定了其对光的折射效果。
•凹透镜同样可以分为双凹透镜和平凹透镜，也是根据其形状来分类的。

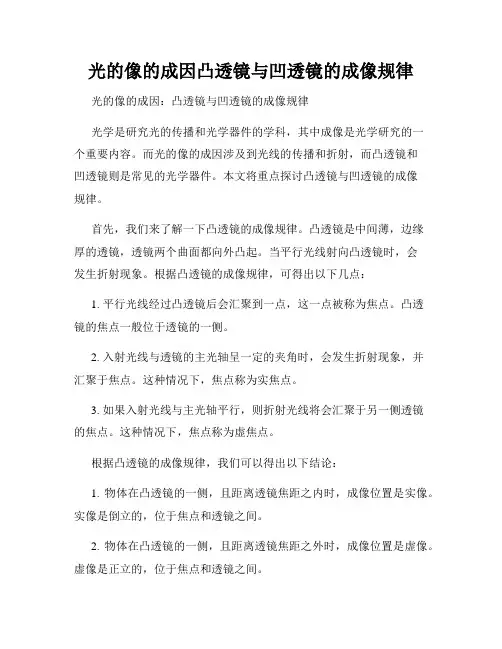

光的像的成因凸透镜与凹透镜的成像规律
光的像的成因凸透镜与凹透镜的成像规律光的像的成因：凸透镜与凹透镜的成像规律光学是研究光的传播和光学器件的学科，其中成像是光学研究的一个重要内容。
而光的像的成因涉及到光线的传播和折射，而凸透镜和凹透镜则是常见的光学器件。
本文将重点探讨凸透镜与凹透镜的成像规律。
首先，我们来了解一下凸透镜的成像规律。
凸透镜是中间薄，边缘厚的透镜，透镜两个曲面都向外凸起。
当平行光线射向凸透镜时，会发生折射现象。
根据凸透镜的成像规律，可得出以下几点：1. 平行光线经过凸透镜后会汇聚到一点，这一点被称为焦点。
凸透镜的焦点一般位于透镜的一侧。
2. 入射光线与透镜的主光轴呈一定的夹角时，会发生折射现象，并汇聚于焦点。
这种情况下，焦点称为实焦点。
3. 如果入射光线与主光轴平行，则折射光线将会汇聚于另一侧透镜的焦点。
这种情况下，焦点称为虚焦点。
根据凸透镜的成像规律，我们可以得出以下结论：1. 物体在凸透镜的一侧，且距离透镜焦距之内时，成像位置是实像。
实像是倒立的，位于焦点和透镜之间。
2. 物体在凸透镜的一侧，且距离透镜焦距之外时，成像位置是虚像。
虚像是正立的，位于焦点和透镜之间。
3. 物体在凸透镜的另一侧，不论距离有多远，成像位置都是虚像。
虚像是正立的，位于透镜的一侧。
接下来，我们来了解一下凹透镜的成像规律。
凹透镜是中间厚，边缘薄的透镜，透镜两个曲面都向内凹陷。
当平行光线射向凹透镜时，同样会发生折射现象。
根据凹透镜的成像规律，可得出以下几点：1. 入射光线与凹透镜的主光轴呈一定的夹角时，会发生折射，并看起来象是从凹透镜后面发出来的，但它的方向与其真实的传播方向相反。
2. 如果入射光线与主光轴平行，则折射光线看起来来自凹透镜的焦点。
根据凹透镜的成像规律，我们可以得出以下结论：1. 凹透镜的成像位置总是虚像。
不论物体在凹透镜的哪一侧，成像位置都是正立的，位于透镜的一侧。
2. 物体在凹透镜的一侧，成像位置是放大的。
当物体离透镜越远，成像越小。
凸透镜与凹透镜的特性
凸透镜与凹透镜的特性透镜是一种能够改变光线传播方向的光学元件，其中包括凸透镜和凹透镜两种主要类型。
本文将分析和讨论凸透镜与凹透镜的特性。
一、凸透镜的特性凸透镜是中央较厚，边缘较薄的透镜，呈现外凸状。
以下是凸透镜的一些特性：1. 焦距：凸透镜有一个主焦点（凸透镜两侧都有），当光线平行于主光轴射入透镜时，经过折射后会汇聚于主焦点。
焦距通常表示为f。
2. 焦点位置：凸透镜的主焦点位置取决于透镜的曲率半径和折射率。
对于薄透镜来说，其焦点位置近似于透镜的中点。
3. 放大性质：凸透镜可以放大通过它传播的物体。
当物体位于凸透镜的前焦点内时，通过透镜形成的像位于透镜背面。
4. 物体像的性质：凸透镜能够形成实像或虚像。
对于位于透镜外部的物体，形成的像是实像，会在透镜的背面出现。
而对于位于凸透镜内部的物体，形成的像是虚像，位于透镜前面。
二、凹透镜的特性凹透镜是中央较薄，边缘较厚的透镜，呈现内凹状。
接下来是凹透镜的一些特性：1. 焦距：凹透镜同样有一个主焦点（位于透镜两侧），当光线平行于主光轴射入透镜时，经过折射后会在主焦点之前分散。
焦距也通常表示为f。
2. 焦点位置：凹透镜的主焦点位置同样取决于透镜的曲率半径和折射率。
对于薄透镜来说，其焦点位置近似于透镜的中点。
3. 缩小性质：凹透镜可以缩小通过它传播的物体。
无论物体位于凹透镜的前焦点还是后焦点，通过透镜形成的像始终是缩小的。
4. 物体像的性质：凹透镜同样能够形成实像和虚像。
对于位于透镜外部的物体，形成的像是实像，位于透镜的背面。
对于位于凹透镜内部的物体，形成的像是虚像，位于透镜的前面。
总结：凸透镜和凹透镜分别具有不同的特性。
凸透镜可以放大物体并形成实像或虚像，而凹透镜则会缩小物体并形成实像或虚像，这取决于物体的位置。
通过合理运用凸透镜和凹透镜，我们可以实现对光的控制和利用，从而应用于各种光学设备中。
以上就是凸透镜与凹透镜的特性的简要介绍。
透镜在光学领域有广泛的应用，对于进一步了解和掌握光学知识，对其特性有着深入的理解是至关重要的。
凸透镜与凹透镜的成像特性
凸透镜与凹透镜的成像特性一、凸透镜成像特性1.凸透镜对光线有会聚作用，能使平行光线会聚成一点，这个点叫做焦点，焦距记为f。
2.根据物距与焦距的关系，凸透镜成像分为三种情况：a.当物距u大于2f时，成倒立、缩小的实像，应用于照相机和摄像机。
b.当物距u等于2f时，成倒立、等大的实像。
c.当物距u在f到2f之间时，成倒立、放大的实像，应用于幻灯机和投影仪。
d.当物距u小于f时，成正立、放大的虚像，应用于放大镜和老花镜。
二、凹透镜成像特性1.凹透镜对光线有发散作用，能使平行光线发散，无法形成焦点。
2.根据物距与焦距的关系，凹透镜成像也分为三种情况：a.当物距u大于2f时，成倒立、缩小的实像，但实像比物体小。
b.当物距u等于2f时，成倒立、等大的实像。
c.当物距u在f到2f之间时，成倒立、放大的实像，但实像比物体大。
d.当物距u小于f时，成正立、放大的虚像，虚像比物体大。
三、凸透镜和凹透镜的应用1.凸透镜的应用：a.照相机和摄像机：利用凸透镜成倒立、缩小的实像原理。
b.幻灯机和投影仪：利用凸透镜成倒立、放大的实像原理。
c.放大镜和老花镜：利用凸透镜成正立、放大的虚像原理。
2.凹透镜的应用：a.近视眼镜：利用凹透镜对光线的发散作用，使光线推迟会聚，从而纠正近视。
b.相机滤镜：某些滤镜采用凹透镜，用于调整照片的光线和色彩。
四、凸透镜和凹透镜的折射规律1.凸透镜的折射规律：光线从空气斜射入凸透镜时，折射角小于入射角；光线从凸透镜斜射入空气时，折射角大于入射角。
2.凹透镜的折射规律：光线从空气斜射入凹透镜时，折射角大于入射角；光线从凹透镜斜射入空气时，折射角小于入射角。
五、凸透镜和凹透镜的焦点和焦距1.凸透镜的焦点和焦距：a.焦点：凸透镜能使平行光线会聚成一点，这个点就是焦点。
b.焦距：焦点到凸透镜光心之间的距离称为焦距，用f表示。
2.凹透镜的焦点和焦距：a.焦点：凹透镜能使平行光线发散，无法形成焦点。
b.焦距：凹透镜的焦距是指光线从凹透镜出发，发散到与凸透镜相同位置时，与光心之间的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
K07寒J010
1
备注：
第十讲 凸透镜和凹透镜
姓名 班号
【知识要点】
1．透镜的分类：凸透镜（中间厚边缘薄）和凹透镜（中间薄边缘厚）．
2．凸透镜的作用：对光线具有会聚作用．平行于主光轴入射的光线经凸透镜后会
聚于一点，这个点称为焦点；焦点到透镜中心的距离叫做焦
距．凸透镜有一对实焦点．
3．凹透镜的作用：对光线具有发散作用．平行于主光轴入射的光线经凹透镜发散，
这些发散光线的反向延长线交于一点，这个点称为虚焦点．凹
透镜有一对虚焦点．
4．重要提示：
（1）光线经凸透镜折射后，不一定交于一点，有时甚至不相交。会聚作用是指从
凸透镜射出的光线相对于入射光线“靠拢”些。绝不能将会聚作用理解为就
是将光线会聚于一点。同样，凹透镜的发散作用也是指从凹透镜射出的光线
相对于入射光线“分开”些。
（2）透镜的三条特殊光路（结合图中所示）
A．过透镜中心的光线不改变传播方向，如图甲a、乙a所示；
B．平行于主光轴的光经折射后过焦点，如图甲b所示；（对凹透镜而言是折射
光线的反向延长线过焦点，如图乙b所示）；
C．过焦点的光线折射后与主轴平行，如图甲c所示；（对凹透镜而言是入射光
线的正向延长线过焦点，如图乙c所示）。
【典型例题】
例1．如图所示的四个透镜中，属于凸透镜的是（ ）
A、只有甲、乙 B、只有甲、丙
C、只有丙 D、甲、乙、丙
例1图
a
K07寒J010
2
备注：
例2．冰遇火要熔化，但远在2000多年前，我国古人却能“削冰取火”．他们将冰
磨成一种冰镜，让太阳光射过冰镜后会聚起来，点烯艾草取火．这种冰镜应磨削
成（ ）
A、凸面镜 B、凹面镜 C、凸透镜 D、凹透镜
例3．如图所示中,三条入射光线cba,,都射到光心O上,那么哪条光线是沿着直线
出射的？（ ）
A、a将沿直线出射
B、b将沿直线出射
C、c将沿直线出射
D、三条光线都将沿直线出射
例4．如图所示中的光路图正确的是（ ）
例5．一束太阳光射到凸透镜上，则通过透镜后形成的亮点是在（ ）
A、焦点以内 B、焦点上 C、焦点以外 D、以上都有可能
例6．由于下雨，一透明塑料薄膜的顶棚积满了水，如图所示，下列关于它的讨论
正确的是（ ）
A、这些水构成了一个凹透镜，这对平行光有发散作用
B、透镜必须是固体，水是不可能成透镜的
C、水的下表虽然近似球面，但上表面是平的，所以它不能起凸透镜的作用
D、只要有透明物质，就有可能构成透镜，顶棚的积水构成凸透镜，应注意消
除由于它将太阳光会聚而引燃棚内物品的隐患
例7．完成下列图所示的各光路图
例8．判断图所示中方框内的各是什么光学元件，并完成光路图．
例3图
例6图
K07寒J010
3
备注：
【经典练习】
1．“用冰能取火”是把冰磨成（ ）
A、平面镜 B、凹透镜 C、凸透镜 D、以上都行
2．晴朗的夏日中午，往树或花的叶子上浇水，常会把叶子烧焦，其原因是（ ）
A、水滴蒸发，带走叶子的热量 B、水滴在阳光下温度升高，把叶烫焦
C、水滴容易透过阳光 D、水滴会使阳光会聚，把叶子烧焦
3．汽车观后镜用的是（ ）
A、平面镜 B、凸透镜 C、凸面镜 D、凹面镜
4．如图所示的是6种透明玻璃元件，其中属于凸透镜的是 ．
5．如图所示，F1、F2是凸透镜的两个焦点．一个物点发出的光射到凸透镜上发生
折射，图中画出了其中的两条折射光线．
1）用作图法确定像点的位置（用小圆点表示像点，并标上字母Q）；
2）作出通过右焦点F2的折射光线及对应的入射光线；
3）用作图法确定物点的位置（用小圆点表示物点，并标出字母P）．
6．在图中的方框中画出合适的透镜，并完成光路图
K07寒J010
4
备注：
7．请在方框内填上适当的光学元件．
8．完成下列图中的各光路图．
9．在图中所示的框中，画上适当的透镜组合．
K07寒J010
5
备注：
第十讲 凸透镜和凹透镜（小测）
姓名 班号 成绩
1．平行于主光轴的光线经凸透镜折射后 于一点，该点叫 ；该点
到凸透镜光心的距离叫 ；凸透镜对光线起 作用．
2．平行于主光轴的光线经凹透镜折射后 ，这些折射光线的方向延长
线交于一点，这点叫凹透镜的 ，凹透镜对光线起 作用．
3．用凸透镜会聚太阳光可点燃火柴，火柴应放在 处．
4．如图所示，属于凸透镜的是（ ）
A、①② B、①③
C、①④ D、②④
5．关于透镜，下列说法正确的是（ ）
A、经过凸透镜的两条光线不可能相交
B、凸透镜只对平行光有会聚作用
C、凸透镜对光有会聚作用，因此通过凸透镜的光都一定会聚在焦点
D、凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点
6．下列光学仪器中不是利用透镜工作的是（ ）
A、放大镜 B、显微镜 C、望远镜 D、潜望镜
7．根据光路的可逆原理，完成图中所示中的光路图．
8．根据图中所示的光路，在方框中填上适当的光学元件．
9．给你一些透镜，你可以用哪几种方法来鉴别它们是凸透镜还是凹透镜？
10．远在公元前2世纪，我国就有人用冰磨制成凸透镜来取火（如图所示）．你能
说出其中的道理吗？
K07寒J010
6
备注：
第十讲 凸透镜和凹透镜（作业）
姓名 班号 成绩
1．教室投影仪的镜头是（ ）
A、凸透镜 B、凹透镜 C、平面镜 D、凸面镜
2．放大镜焦距是6厘米，放在阳光下要使光线汇聚在白纸上形成最小的光斑，则
放大镜应该距离白纸（ ）
A、6厘米B、6～12厘米C、小于6厘米D、12厘米以上
3．关于透镜，下列说法正确的是（ ）
A、经过凸透镜的两条光线不可能相交
B、凸透镜只对平行光有会聚作用
C、凸透镜对光有会聚作用，因此通过凸透镜的光都一定会聚在焦点
D、凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点
4．凸透镜对太阳光起 作用，凹透镜对太阳光起 作用．
5．根据图中的光线选择适当透镜填入：
6．如图七块由玻璃制成的透镜中，属于凸透镜的是 属于凹透镜的是
7．丢弃的玻璃瓶，有些相当于一个 镜，对光有 作用．为防森
林起火，应禁止在森林中乱丢玻璃瓶．
8．完成图中的各个光路图
9．一束光线通过透镜后的传播方向如图所示．请在图甲、乙上分别画出不同的透
镜，要求透镜位置大致正确，并标出其焦点．
10．画出光源S发出的光经凸透镜后的传播方向，若使S成的像S'，在光屏上最
清晰，光屏应放在什么位置，在图中用虚线画出光屏的位置。
甲 乙
