液位控制设计报告
2009级课程设计报告 液位自动控制
院 （系） 名 称 专 业 名 称 学 生 姓 名 学 号 指 导 教 师 完 成 时 间
考勤 报告成绩 调试成绩 奖励成绩 总成绩
第2页/共10页 2
目 录 课题名称：液位自动控制 ..............................................3 1.概述 ..............................................................3 2.系统组成框图 ......................................................4 2.1系统工作原理框图 ............................................... 4 2.2功能原理： ..................................................... 4 3.单元电路设计 ......................................................5 3.1 液位传感器基本工作原理 ......................................... 5 3.2液位信号处理电路 ............................................... 5 3.3 液位信号处理电路参数计算： ..................................... 5 3.4 控制输出电路设计 ............................................... 6 3.5浪涌抑制与防雷电路设计 ......................................... 6 3.6系统电源电路设计 ............................................... 6 3.7电源电路参数计算 ............................................... 7 4.系统电路设计 ......................................................7 4.1电路原理图 ..................................................... 8 4.2 系统电路布线图 ................................................ 8 5.心得体会 ..........................................................9 附页1 ............................................................. 10 表1 液位控制系统元器件明细表 ...................................... 10
设计任务书
第3页/共10页 3
课题名称：液位自动控制 设计要求： A. 水塔液位自动控制，水不溢出，不缺水，无需人值班看守； B. 液位传感器成本最低； C. 系统电路简单，低成本； D. 符合国家卫生标准； E. 符合EMC(EMI/EMS电磁兼容)标准; F. 符合用电安全（外壳安全接地≤4Ω；U、V、W相线对地电阻≥20MΩ）。 已知条件：主要元件液位传感器、继电器G6B、 稳压管LM7812、整流器BB107 、EMC电磁兼容等。 功能要求：水塔液位自动控制，水不溢出，不缺水，无需人值班看守。 学习要求：了解液位传感器、继电器G6B、 稳压管LM7812、整流器BB107 、EMC电磁兼容的基本原理；掌握继电器、稳压管、整流器等主要器件参数的测试方法。 1.概述 目前在用的水位控制方式主要有以下几种： 1）电极式水位控制系统： 使用多个电极线与水面接触，探测水位，价格便宜。 缺点：属于开关量控制，无法给出实际水位。探测电极容易腐蚀，安装不便。如有污物会粘附在电极上，使水位失控。 2）浮球水位控制器 分管式浮球与缆浮球。管式浮球适合清水及粘度不大的液体。缆浮球适合污水。 优点：价格适中，可以做出高、低、超高、超低四点控制。 缺点：属于开关量控制，无法给出实际水位。浮球上易粘附污物，使浮球不能可靠动作，管式浮球容易卡滞，缆浮球容易缠绕，所有浮球都有触点接触不良现象。结果都是系统失控。调整控制点（水面高低）很不方便。 3）液位变送器+智能控制器方式 优点：属于模拟量控制，可以实时显示水位数值，对于水位失控或设备故障可以提前预警。集成了双泵智能控制，控制系统接线简单。可设高、低、超高、超低四点控制，控制点（水面位置）在控制器上设定，极其方便。智能控制器可与电脑联网，可以远程监视水位及设备运行情况。 缺点：价格高。 4）超声波液位控制器 优点：属于模拟量控制，可以实时显示水位数值，对于水位失控或设备故障可以提前预警。集成了双泵智能控制，控制系统接线简单。可设高、低、超高、超低四点控制，
第4页/共10页 4
控制点（水面位置）在控制器上设定，极其方便。智能控制器可与电脑联网，可以远程监视水位及设备运行情况。探头不与待测物质接触，适合污水及有毒有害液体的液位控制。 缺点：价格高。不适合水面有大量气泡的场合 通过以上对不同液位传感器性能的分析和设计任务书的设计要求，选择电极式液位传感器组成液位自动控制电路。其特点为，液位自动控制，不溢出，不缺水，无需人值班看守；采用电极式液位传感器,该产品执行标准GB/T13638-92，。其工作原理是，通过无缝钢管筒体内所安装预先设定的不同长度的不锈钢电极棒，在水位变化过程中与水接触或脱离，从而向二次仪表送出不同液位的信号（高水位、中水位与低水位），通过二次仪表实现液位显示、自控、满水、缺水报警等，达到确保安全运行，减轻劳动强度的目的。系统电路简单，低成本，符合国家卫生标准。 2.系统组成框图 2.1系统工作原理框图 系统工作原理框图如图1所示。
图1 系统组成框图 2.2功能原理： 电极式传感器安装在容器的上方，电极插入液体（分高液位、中液位、低液位），使高液位电极对准液体的上限，中液位电极对准液体的1/3处，低液位电极对准液体下限。测量时，电极上通有交流信号电压，当水位上升接触到高液位电极时，该电极就把交流信号电压传输给信号放大器，放大后的信号控制继电器开关停止蓄水。当水位下降离开中液位电极时，该电极就没有信号电压传输给放大器，继电器开始接通蓄水。因此通过水与电极接触与不接触，就可以正确测量出水位高低位置，控制水位在最高液位的1/3以上，保证用户能不间断用水。 1） 液位传感器采用电极式液位传感器； 2） 液位信号处理采用BJT放大； 3） 控制输出电器星三角电机控制电路；
液位传感器 液位信号
处理 控制输出 负
载
浪涌抑制与防雷 系统电源
第5页/共10页 5
4） 浪涌抑制与防雷EMC； 5） 系统电源220V/50Hz市电； 3.单元电路设计 3.1 液位传感器基本工作原理 电极式液位传感器的基本原理是利用液体水有一定水阻的物理性质，设置长度不等的三根导体作为具有相应功能的电极 ，利用液位水位的变化的状态所形成的电信号来完成液位变化转换成相应电信号的电极式液位传感器的功能。 主要技术参数： 1.使用介质：非腐蚀性液体，比重≦1 2.工作压力：≤2.5Mpa 3.工作温度：≤250℃ 4.相对湿度：≤85% 3.2液位信号处理电路
图2 液位信号处理原理图 其工作原理是，无水时，BJT截止，继电器常闭触点接通负载回路，开始泵水。水位上升，水淹没中水位电极（BJT截止）继续上水， 当水上升，淹没高水位电极，高水位电极与低水位电极由水连通，构成BJT固定偏置电路BJT饱和，继电器吸合，常开触点闭合， 电机水泵停止供水。依次循环工作，保证不间断供水。 3.3 液位信号处理电路参数计算： 继电器工作电压为+12V，工作电流为20mA,故BJT基极电流=20mA,BJT放大倍数β
第6页/共10页 6
=100，故 ,所以，= . 可知，水阻为300.因此，选取=10 , . 发光二极管工作电压1V-2V,工作电流2mA-10mA.故===5.5. 因此，选故==5.1. 在BJT基极加一个稳压二极管D4,其反相击穿电压为2.1V，BJT的 =6V.当基极电流达到2.1V﹤6V时，稳压二级管先被击穿，从而起到保护BJT的作用. 在继电器K1两端加续流二极管，可以保证集电极电流突变时，将继电器内电感产生的电压释放，从而保护BJT的CE结不被击穿。 3.4 控制输出电路设计 有液位输出信号控制继电器K1工作，然后控制三相交流工作。
图3 电器星三角电机控制电路 3.5浪涌抑制与防雷电路设计 采用TVS防雷击，抑制浪涌电流。TVS是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压钳制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。 3.6系统电源电路设计

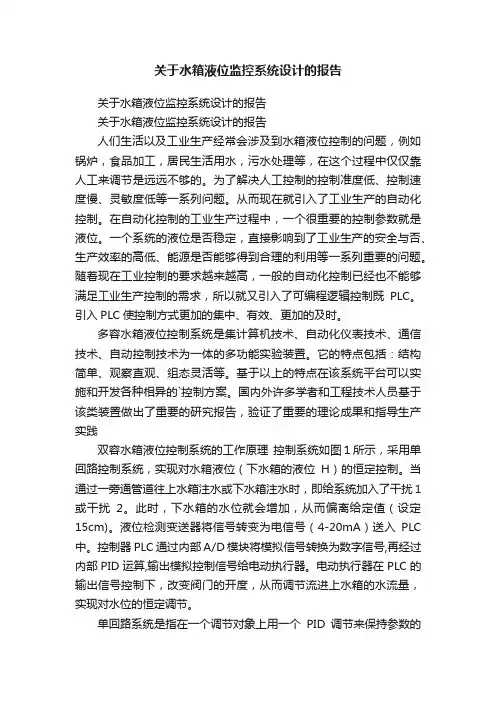

关于水箱液位监控系统设计的报告
关于水箱液位监控系统设计的报告关于水箱液位监控系统设计的报告关于水箱液位监控系统设计的报告人们生活以及工业生产经常会涉及到水箱液位控制的问题，例如锅炉，食品加工，居民生活用水，污水处理等，在这个过程中仅仅靠人工来调节是远远不够的。
为了解决人工控制的控制准度低、控制速度慢、灵敏度低等一系列问题。
从而现在就引入了工业生产的自动化控制。
在自动化控制的工业生产过程中，一个很重要的控制参数就是液位。
一个系统的液位是否稳定，直接影响到了工业生产的安全与否、生产效率的高低、能源是否能够得到合理的利用等一系列重要的问题。
随着现在工业控制的要求越来越高，一般的自动化控制已经也不能够满足工业生产控制的需求，所以就又引入了可编程逻辑控制既PLC。
引入PLC使控制方式更加的集中、有效、更加的及时。
多容水箱液位控制系统是集计算机技术、自动化仪表技术、通信技术、自动控制技术为一体的多功能实验装置。
它的特点包括：结构简单、观察直观、组态灵活等。
基于以上的特点在该系统平台可以实施和开发各种相异的`控制方案。
国内外许多学者和工程技术人员基于该类装置做出了重要的研究报告，验证了重要的理论成果和指导生产实践双容水箱液位控制系统的工作原理控制系统如图１所示，采用单回路控制系统，实现对水箱液位（下水箱的液位H）的恒定控制。
当通过一旁通管道往上水箱注水或下水箱注水时，即给系统加入了干扰1或干扰2。
此时，下水箱的水位就会增加，从而偏离给定值（设定15cm)。
液位检测变送器将信号转变为电信号（4-20mA）送入PLC 中。
控制器PLC通过内部A/D模块将模拟信号转换为数字信号,再经过内部PID运算,输出模拟控制信号给电动执行器。
电动执行器在PLC的输出信号控制下，改变阀门的开度，从而调节流进上水箱的水流量，实现对水位的恒定调节。
单回路系统是指在一个调节对象上用一个PID调节来保持参数的衡定，而调节器只接受一个测量信号，其输出也只控制一个执行机构。
液位过程控制课程设计
中南大学《过程控制仪表》课程设计报告设计题目液位控制系统设计指导老师王莉吴同茂设计者龚晓辉专业班级自动化09级05班02号设计日期2012年5月目录第一章过程控制仪表设计的目的意义 (1)1.1 设计目的 (1)1.2课程在教学计划中的地位和作用 (2)第二章液位控制系统实验控制设计与调试 (3)2.1 液位控制系统的工艺及控制要求 (3)2.2 液位系统控制实验方案设计 (5)2.3 系统调试与控制效果 (7)第三章火力发电气泡水位控制系统设计 (8)3.1 火力发电厂生产工艺及控制要求 (8)3.2 系统总体方案设计 (9)3.3 系统硬件设计 (11)3.4 系统软件设计 (14)第四章收获、体会和建议 (16)参考文献第一章过程控制仪表设计的目的意义1.1 设计目的本课程设计是为《过程控制仪表》课程而开设的综合实践教学环节，是对《现代检测技术》、《自动控制理论》、《过程控制仪表》、《计算机控制技术》等前期课堂学习内容的综合应用。
其目的在于培养学生综合运用理论知识来分析和解决实际问题的能力，使学生通过自己动手对一个工业过程控制对象进行仪表设计与选型，促进学生对仪表及其理论与设计的进一步认识。
其主要是设计工业生产过程经常遇到的压力、流量、液位及温度控制系统，使学生将理论与实践有机地结合起来，有效的巩固与提高理论教学效果。
1.2课程在教学计划中的地位和作用课程设计对过程控制课程有重要的实践意义，可以加深学生对所学知识的理解与运用。
主要的内容是通过对典型工业生产过程中常见的典型工艺参数的测量方法、信号处理技术和控制系统的设计，掌握测控对象参数检测方法、变送器的功能、测控通道技术、执行器和调节阀的功能、过程控制仪表的PID控制参数整定方法，进一步加强对课堂理论知识的理解与综合应用能力，进而提高学生解决实际工程问题的能力。
基本要求如下:1. 掌握变送器功能原理，能选择合理的变送器类型型号；2. 掌握执行器、调节阀的功能原理，能选择合理的器件类型型号；3. 掌握PID调节器的功能原理，完成相应的压力、流量、液位及温度控制系统的总体设计，并画出控制系统的原理图和系统主要程序框图。
PLC的液位控制设计
南山学院毕业论文题目 PLC的液位控制设计姓名： ___ 解健 _______所在学院： ____ 自动化工程学院所学专业：电气工程及其自动化班级 ___ 电气工程2+2 学号 ___ 2指导教师： _____ 王选成 ____完成时间： ____2012年4月毕业论文（设计）任务书摘要自从三十多年前将PLC引进以来，PLC已经在广泛的工业领域中成为几十万控制系统的基础。
在众多生产领域中,经常需要对贮槽,贮罐,水池等容器中的液位进行监控,以往采用传统的继电器接触器控制,使用的硬件连接多,可靠性差,自动化程度不高,目前已有许多企业采用先进控制器对传统控制器进行改造,大大提高了控制系统的可靠性和自动化程度,为企业提供了更可靠的生产保障.本文介绍了基于信捷XC3型可编程控制器(PLC),组态软件的液位控制系统的设计方案.系统采用PID算法,实现液位的自动控制.利用组态软件设计人机界面,通过串行口和可编程控制器通信,实现控制系统的实时监控,现场数据的采集及处理,其结构简单,监控系统不仅自动化程度高,还具有在线修改功能,灵活性强.关键词: PLC 液位控制触摸屏变频器AbstractSince thirty years ago to the introduction of PLC, the PLC has become the basis of hundreds of thousands of control systems in a wide variety of industries. In many areas of production, often need to monitor the liquid level in the tank, tanks, pools and other containers, in the past using the traditional relay contactor control hardware used to connect multiple, poor reliability, and high degree of automation, the current many enterprises have advanced controller to transform the traditional controller, greatly improving the reliability and degree of automation of the control system to provide enterprises with a more reliable production.This article describes Nobukatsu XC3 programmable logic controller (PLC), the configuration software level control system design. System uses a PID algorithm to achieve automatic control of the level using the configuration software design man-machine interface, through the serial port and the programmable controller communication, real-time monitoring of the control system, field data acquisition and processing, its simple structure, the monitoring system is not only the degree of automation, but also has the online editing features and flexibility.Keywords: PLC level Control Touch Screen Inverter目录1 绪论 (1)1.1PLC的液位控制设计的背景 (1)1.2PLC的液位控制设计的内容 (1)1.3本课题设计的目的和意义 (1)2 系统控制方案的确定 (3)2.1采用PLC控制液位的优点 (3)2.1.1从控制速度上比较 (3)2.1.2从工作方式上比较 (3)2.1.3从可靠性，可维护性上比较 (3)2.2系统设计的基本步骤 (3)2.3系统控制方案 (4)3 系统硬件设计 (6)3.1可编程控制器（PLC）的选型 (6)3.1.1如何选购PLC产品 (6)3.1.2PLC的选型标准 (6)3.1.3 PLC机型的选择及特点 (7)3.2水泵选型 (9)3.3变频器选型 (9)3.4触摸屏选型 (10)3.4.1触摸屏的工作原理 (11)3.4.2触摸屏的主要类型 (11)3.4.3触摸屏的选择 (11)3.5硬件接线图 (12)4 系统软件设计 (13)4.1程序设计编程基本原则及注意问题 (13)4.1.1程序设计（梯形图）编程基本原则 (13)4.1.2程序设计注意问题 (13)4.2所用编程软件特点及界面操作 (13)4.2.1编程软件特点 (13)4.2.2信捷XCPPro编程软件操作 (14)4.3变频器参数定 (14)4.4触摸屏程序 (14)4.4.1屏幕保护画面 (14)4.4.2操作画面 (14)4.4.3参数设置画面 (15)结论 (16)致谢 (17)参考文献 (18)附录一系统硬件电路图 (19)1 绪论1.1 PLC的液位控制设计的背景20世纪20年代起,人们把各种继电器､定时器､接触器及其触点按一定的逻辑关系连接起来组成控制系统,控制各种生产机械,这就是大家所熟悉的传统继电接触器控制系统｡由于它结构简单,容易掌握,价格便宜,在一定范围内能满足控制要求,因而使用面甚广,在工业控制领域中一直占主导地位｡但是继电接触器控制系统有明显的缺点:设备体积大,可靠性差,动作速度慢,功能少,难及实现较复杂的控制,特别是由于它是靠硬连线逻辑构成的系统,接线复杂,当生产工艺或对象改变时,原有的接线和控制盘就要更换,所以通用性和灵活性较差｡20世纪60年代末期,美国的汽车制造业竞争激烈,各生产厂家的汽车型号不断更新,它必然要求生产线的控制系统亦随之改变,以及对整个开展系统重新配置｡为抛弃传统的继电接触器控制系统的束缚,适应白热化的市场竞争要求,1968年美国通用汽车公司公开向社会招标,对汽车流水线控制系统提出具体要求,归纳起来是:编程方便,可现场修改程序;维修方便,采用插件式结构;可靠性高于继电器控制装置;体积小于继电器控制盘;数据可直接送入管理计算机;成本可及继电器控制盘竞争;输入可以是交流150V以上;输出为交流115V,容量要求在2A以上,可直接驱动接触器,电磁阀等;扩展时原系统改变最小;用户存储器至少能扩张到4KB(适应当时汽车装配过程的需要)｡十项指标的核心要求是采用软布线(编程)方式代替继电控制的硬接线方式,实现大规模生产线的流程控制｡美国国际电工委员会(IEC)在1987年对可编程序控制器做出如下定义:可编程序控制器是一类专门为在工业环境下应用而设计的数字式电子系统,它采用了可编程序的存储器,用来在其内部进行存储执行逻辑运算､顺序运算､定时､记数和算术运算等功能的面向用户的指令,并通过数字式或模拟式的输入或输出,控制各种类型的机械或生产过程｡可遍程序控制器及其相关外部设备,都应按照易于及工业控制系统联成一个整体,易于扩展其功能的原则而设计｡1.2PLC的液位控制设计设计的内容本课题将在以下几方面对液位系统进行研究和论证:控制系统可以根据生产的需要对液位进行来设定,当液位低于设定限位时自动启动水泵进行加液,当液位到达设定值时停泵,操作人员可以通过触摸屏进行液位设定,控制监控等操作｡1.3 PLC的液位控制设计的目的和意义可编程控制器(PLC)因为抗干扰能力强,可靠性好,控制系统结构简单,通用性强,编程方便,易于使用,设计､施工､调试､的周期短,体积小,维护操作方便,易于实现网络化,可实现三电一体化等优势已经成为应用面最广,最广泛的通用工业控制装置,成为当代工业自动化的主要支柱之一｡通过PLC对程序设计,提高液位系统的控制水平｡因此PLC在液位控制系统中应用非常广泛,具有很高的应用价值｡2 系统控制方案的确定2.1 采用PLC控制液位的优点2.1.1从控制方式上比较用继电接触器控制完成一项控制工程,必须首先按工艺要求画出电气原理图,然后画出继电器屏的布置和接线图等,进行安装调试,以后修改起来十分不便｡而采用PLC控制,由于其硬软件齐全,为模块化积木式结构,且已商品化,故仅需按性能､控制要求设计控制程序,而且在以后的修改中只需改变控制程序就可轻易改变逻辑或增加功能｡2.1.2从工作方式上比较电器控制并行工作,而PLC串行工作,不受制约,I/O系统设计有完善的通道保护及信号调理电路;在结构上对耐热､防潮､防尘､抗震等都有周到的考虑｡2.1.3从可靠性,可维护性上比较电器控制接触点多,会产生机械磨损和电弧烧伤,接线较多,可靠性,维护性差;而PLC无触点,采用密封､防尘､抗震的外壳封装结构,能适应工作现场的恶劣环境,使用寿命长,且有自我诊断功能,对程序执行的监控功能,现场调试和维护方便｡2.2系统设计的基本步骤在液位控制系统的设计过程中主要考虑以下几点:深入了解和分析液位控制系统的工艺条件和控制要求;确定I/O设备;根据液位控制系统的功能要求,确定系统所需的输入,输出设备;根据I/O点数选择合适的PLC类型;分配I/O点,分配PLC的输入输出点,编制出输入输出分配表或者输入输出端子的接线图;设计液位控制系统的梯形图,根据控制要求设计出周密完整的梯形图程序,这是整个液位控制系统设计的核心工作;将程序输入PLC进行软件测试,查找错误,使系统程序更加完善;进行液位控制系统的整体联机调试,调试中发现的问题逐一排除,直至调试成功｡具体系统设计步骤如图2-1所示｡图2-1 系统设计步骤图2.3系统控制方案系统控制原理如图2-2所示,系统主要是由触摸屏､可变程序控制器变频器(PLC)､液位计､配电装置以及水泵等组成｡触摸屏 PLC AD/DA变频器液位计水泵图2-2 系统控制图系统带有触摸屏显示装置,可以显示系统的工作状态､当前压力､贮水池水位､设定压力､压力曲线､变频器频率､等各种控制参数等｡系统工作压力可以由触摸屏设置｡变频器的作用是为三相水泵的电机提供可变频率的电源,实现电机的无级调速,从而使水管的水压连续变化｡液位计的作用是检测当前液位压力｡在PLC内部设定液压期望值,压力设定信号和压力反馈信号在输入可编程控制器后,经可编程控制器内部PID控制运算输出给变频器一个控制信号｡图2-3系统原理图3 系统硬件设计3.1可编程控制器(PLC)的选型3.1.1如何选购PLC产品在现代化的工业生产设备中,有大量的数字量及模拟量的控制装置,例如电机的起停,电磁阀的开闭,产品的计数,温度､压力､流量的设定及控制等,工业现场中的这些自动控制问题,若采用可编程序控制器(PLC)来解决自动控制问题已成为最有效的工具之一｡硬件选购目前市场上的PLC产品众多,除国产品牌外,国外有:日本的OMRON､MITSUBISHI､FUJJ,德国的SIEMENS,韩国的LG等｡近几年,PLC产品的价格有较大的下降,其性价比越来越高,这是众多技术人员选用PLC的重要原因｡那么,如何选购PLC产品呢?首先,系统规模首先应确定系统用PLC单机控制,还是用PLC形成网络,由此计算PLC输入､输出点数,并且在选购PLC时要在实际需要点数的基础上留有一定余量(10%)｡第二,确定负载类型根据PLC输出端所带的负载是直流型还是交流型,是大电流还是小电流,以及PLC输出点动作的频率等,从而确定输出端采用继电器输出,还是晶体管输出,或品闸管输出｡不同的负载选用不同的输出方式,对系统的稳定运行是很重要的｡第三,存储容量及速度,尽管国外各厂家的PLC产品大体相同,但也有一定的区别｡目前还未发现各公司之间完全兼容的产品｡各个公司的开发软件都不相同,而用户程序的存储容量和指令的执行速度是两个重要指标｡一般存储容量越大､速度越快的PLC价格就越高,但应该根据系统的大小合理选用PLC产品｡第四,编程器的选购PLC编程可采用三种方式:一种是用一般的手持编程器编程,它只能用商家规定语句表中的语句编程｡这种方式效率低,但对于系统容量小,用量小的产品比较适宜,并且体积小,易于现场调试,造价也较低｡还有一种是用图形编程器编程,该编程器采用梯形图编程,方便直观,一般的电气人员短期内就可应用自如,但该编程器价格较高｡再一种是用IBM个人计算机加PLC软件包编程,这种方式是效率最高的一种方式,但大部分公司的PLC开发软件包价格昂贵,并且该方式不易于现场调试｡因此,应根据系统的大小及难易,开发周期的长短以及资金的情况合理选购PLC产品｡3.1.2PLC的选型标准世界上有很多厂商生产PLC,如德国的西门子､日本的三菱､松下,美国GE公司等完成系统的设计主要是选型和程序设计｡但是由于PLC应用在不同场合,有不同的工艺流程,对控制功能有不同的要求,由于各程序难易程度不一样,因此有一定的选择标准,主要表现在:PLC机型选择主要考虑I/O点数｡根据控制系统所需要的输入设备(如按钮､限位开关､转换开关等)､输出设备(如接触器､电磁阀､信号指示灯等)以及A/D､D/A转换的个数,确定I/O的点数｡一般要留有一定裕量(约占10%),满足生产发展和工艺的改进;随着PLC功能日益完善,很多小型机也具有中､大型机的功能｡对于PLC的功能选择,一般只要满足I/O点数,大多数机型也能满足｡目前大多数PLC机型都具有I/O扩展模块､A/D､D/A转换模块,以及高级指令､中断能力及外设通信能力;PLC一般根据I/O点数的不同,内存容量会有相应的差别｡在选择内存容量时同样应留有一定余量,一般时实际程序的25%｡不应单纯追求大容量,以够用为原则;在PLC机型选取上要考虑控制系统及PLC结构功能的合理性｡如果是单机系统控制,I/O点数不多,不涉及PLC之间的通信,但又要求功能更强,要求有处理模拟信号的能力,可选择整体式机,如松下FP0､FP1､FP-M系列,以及OMRON C200H系列等｡如果仅有开关量控制,可选择OMRON C系列P型机､西门子S7-200,三菱F1､FX 系列等;一个企业尽量选择同一类型的PLC, 同一机型PLC模块可互为利用,便于采购管理, 同一机型PLC的功能､编程方法相同,有利于技术人员水平的提高,同一机型PLC,其外围设备通用,资源共享,易于联网通信,及上位计算机配合可形成多级分布式的控制系统｡3.1.3 PLC机型的选择及特点目前,国内众多的生产厂家生产了多种系列功能各异的PLC产品,使用户眼花缭乱｡通过对输入输出点的选择,对存储容量的选择,对I/O响应时间的选择对PLC价格的考虑以及厂家的售后服务,决定使用无锡信捷科技有限公司生产的XC系列的XC3型号的可编程控制器,如图3-1所示｡XC系列PLC的几大优势:阵容强大的全系列PLC,广泛适用于多种场合;具备3通道､80KHz､32位高速计数功能;24段高速计数中断功能;高达400KHz的脉冲输出,最多支持4路;强大的通讯和组网能力;业内首创的以C语言编写功能块指令;独创的I/O点切换功能;本体加入PID控制功能;中断功能;丰富的扩展性能｡产品规格如表3-1:表3-1 模块规格端子说明:表 3-2 端子说明0V 24V.C1C0AI0VI1C2AI2VI3AI3C3VI2A11VI0.VO0.VO1AO1C1AO0C0端子信号:表 3-3 端子信号3.2水泵选型水泵有很多种,从原理上可以分为气压泵,离心泵,轴流泵,混流泵,螺旋泵等｡气压泵是靠大气压提升水位｡凭借活塞的运动,制造出一个近似真空,外部大气压将水压上来｡这种泵液位依赖及大气压所以提升水的高度有限｡离心泵的原理是离心现象,是依靠也叶轮叶片的转动产生离心的作用,将液体甩出｡所以,输送效果依赖叶轮的转速,直径等因素｡本课题将采用ISW系列卧式单级单吸离心泵如图3-4,该泵是在吸收国内外同类产品先进技术的基础上,采用国内通用离心泵之性能参数,自行研制开发的新一代节能､环保卧式离心泵｡该系列泵性能优､可靠性高､寿命长､结构合理､外形美观,具有行业领先水平｡产品特点有:运行平稳;滴水不漏;噪音低;故障率低维修方便;占地更省｡3.3变频器选型变频器技术是一门综合性的技术,它建立在控制技术､电子电力技术､微电子技术和计算机技术的基础上｡它及传统的交流拖动系统相比,利用变频器对交流电动机进行调速控制,有许多优点,如节电､容易实现对现有电动机的调速控制､可以实现大范围内的高效连续调速控制､实现速度的精确控制｡容易实现电动机的正反转切换,可以进行高额度的起停运转,可以进行电气制动,可以对电动机进行高速驱动｡完善的保护功能:变频器保护功能很强,在运行过程中能随时检测到各种故障,并显示故障类别(如电网瞬时电压降低,电网缺相,直流过电压,功率模块过热,电机短路等),并立即封锁输出电压｡这种“自我保护”的功能,不仅保护了变频器,还保护了电机不易损坏｡由于选用的是配带功率为3KW的水泵,所以将采用HLPA03D743B,其规格如表3-4所示表3-4海利普 HLPA03D743B变频器产品规格3.4触摸屏选型3.4.1触摸屏的工作原理为了操作上的方便,人们用触摸屏来代替鼠标或键盘｡工作时,我们必须首先用手指或其它物体触摸安装在显示器前端的触摸屏,然后系统根据手指触摸的图标或菜单位置来定位选择信息输入｡触摸屏由触摸检测部件和触摸屏控制器组成;触摸检测部件安装在显示器屏幕前面,用于检测用户触摸位置,接受后送触摸屏控制器;而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行｡3.4.2触摸屏的主要类型从技术原理来区别触摸屏,可分为五个基本种类:矢量压力传感技术触摸屏､电阻技术触摸屏､电容技术触摸屏､红外线技术触摸屏､表面声波技术触摸屏｡电阻触摸屏是一种对外界完全隔离的工作环境,不怕灰尘和水汽,它可以用任何物体来触摸,可以用来写字画画,比较适合工业控制领域及办公室内有限人的使用;表面声波触摸屏的触摸屏部分可以是一块平面､球面或是柱面的玻璃平板,安装在CRT､LED､LCD或是等离子显示器屏幕的前面,表面声波触摸屏一方面推出防尘型触摸屏,一方面建议别忘了每年定期清洁触摸屏;红外线式触摸屏价格便宜､安装容易､能较好地感应轻微触摸及快速触摸｡但是由于红外线式触摸屏依靠红外线感应动作,外界光线变化,如阳光､室内射灯等均会影响其准确度｡而且红外线式触摸屏不防水和怕污垢,任何细小的外来物都会引起误差,影响其性能,不适宜置于户外和公共场所使用;电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层,再在导体层外上一块保护玻璃,双玻璃设计能彻底保护导体层及感应器｡3.4.3触摸屏的选择选用信捷TH765-M工业触摸屏,其特点是:7英寸显示屏幕,流线型外观设计;6万色TFT真彩,支持BMP､JPEG格式图片显示;丰富的3D图片素材库,画面更生动;灵活的部件选择空间,自定义动画轨迹设计;简单开关设置切换模式,精确的有触摸区校准功能;自定义的数据采集保存功能,支持时间趋势图,XY趋势图等多种形式的数据管理方式;提供3个USB接口,实现数据的快速传输和备份;双口独立通讯,可实现多屏一机｡产品规格如下表3-5所示:表3-5 信捷TH765-M工业触摸屏3.5硬件接线图(见附录)4 系统软件设计4.1程序设计编程基本原则及注意问题4.1.1程序设计(梯形图)编程基本原则梯形图按自上而下,从左到右的顺序排列｡每个继电器线圈为以逻辑行,又称为一个梯级｡每个梯形图由多层逻辑行组成｡每一逻辑行起于左母线,经触电､线圈终止于右母线;触电不能放在线圈的右边,即线圈及右母线之间不能有任何触电;线圈不能直接及左母线相接,如果需要,可通过一个没有使用的常闭触电或特殊继电器R9010相连接;触电可以任意串联､并联,而且同一触点可以无限次使用;输出线圈可以并联不能串联,同一输出线圈在同一程序中避免重复使用｡4.1.2程序设计注意问题第一,PLC和上位机(或触摸屏)组成监控系统时,在画面上很多时候需要有"手动"“自动”等控制模式(一般都是多个只能一个时)｡在程序里面可以用"MOV" 指令｡如当选择"手动" 就将常数1存储到一个寄存器里面, 当选择"自动" 就将 2 存储到同一寄存器. 只要判断寄存器的数据是多少,就知道系统是那种控制方式｡这样的思路好处是容易理解,不需要互锁之类的麻烦程序｡第二,程序有模拟量控制时, 如果读取的模拟量基本上没误差, 可以采取时间滤波的方式,延时一段时间｡如果读取的数据误差很大, 就需要采取其它的滤波方式｡如算平均值等.可以查阅相关的资料｡第三,在程序调试过程中(特别是设备改造时,你的程序是加入到原来设备的程序中时), 当程序语句中出现条件满足, 而输出线圈不接通时,可以检查你的这段程序是否是在这样的语句之间,还有一种可能就是在中断程序之后, 条件满足而没输出不接通,一般都是这段的程序不被扫描.第四,在设计程序的时候, 当出现工艺上的故障(非控制系统控制), 最好将故障现象保持,并有灯光声音报警｡第五,当检查所设计的程序无误后,对所输入的程序进行调试和检测｡4.2所用编程软件特点及界面操作4.2.1编程软件特点针对该课题地总体设计要求,我们应用的编程软件是信捷XCPPro｡该软件的主要特点是: C语言编写功能;注释功能;查找功能;调试功能;监控功能;系统寄存器的置位､复位;I/O分配;打印功能等等｡4.2.2信捷XCPPro编程软件操作标题栏:显示当前打开的文件名称｡工具栏:将本软件中被认为是经常使用的功能制成按钮的形式,利用这些按钮可以更加快速的进行操作｡当光标移至功能栏上按钮时,画面中将显示及按钮相对应的功能内容编辑画面:显示程序的画面｡将此画面激活,进行创建､编辑或进行输入说明､监控等操作｡功能键栏:显示输入程序时所使用的编辑元素的快捷键､各项功能的快捷键｡通过单击视图中的功能栏,可以选择显示或隐藏｡通过单击功能栏形式,可以改变显示的段数4.3变频器参数设定根据该系统的控制需要其变频器相关参数设定如下表4-1表4-1变频器参数设定4.4触摸屏程序4.4.1屏幕保护画面屏幕保护画面如下图所示,屏幕保护是为了保护显示器而设计的一种专门的程序｡设计的初衷是为了防止触摸屏因无人操作而使显示器长时间显示同一个画面,导致老化而缩短显示器寿命｡另外,有一定的省电作用｡4.4.2 操作画面这是系统正常情况下选用的工作方式,在此工况下,人机界面首先显示系统主菜单,用户可以根据控制要求操作画面｡4.4.3参数设置画面此画面可以设置PID参数,用手触摸一下数字,人机界面会弹出数字输入器,输入方式及一般计数器差不多,用户可直接按输入数据即可｡结论随着科学技术发展的日新日异，可编程控制器（PLC）已经成为当今计算机应用中空前活跃的领域，在生活中可以说得是无处不在。
单容水箱液位控制报告
湖南工程学院系统综合训练报告液位课题名称控制系统专业班级名姓号学指导教师目录一概述 (1)二硬件介绍说明 (4)2.1电动调节阀 (4)2.2扩散硅压力液位变送器 (5)2.2扩散硅压力液位变送器 (5)2.4远程数据采集模块ICP-7017、ICP-7024面板 (5)三．软件介绍说明 (7)3.1工艺流程 (7)3.2制作总体回路 (8)3.2制作总体回路 (9)调试结果与调试说明………………………………………11四．4.1调试说明： (11)4.2调试结果 (12)五．实训心得………………………………………………………12．第章系统总体方案1在工业生产过程中，液位贮槽如进料罐、成品罐、中间缓冲器、水箱等设备应用十分普遍，为了保证生产正常进行，物料进出需均衡，以保证过程的物料平衡。
因此，工艺要求贮槽内的液位需维持在给定值上下，或在某一小范围内变化，并保证物料不产生溢出。
例如，锅炉系统汽包的液位控制，自流水生产系统过滤池、澄清池水位的控制等等。
根据课题要求，设计一个单容水箱的液位过程控制系统，该系统能对一个单容水箱液位的进行恒高度控制。
单容水箱是个比较简单的控制系统，因为在该设计中，只要控制一个液位的高度，初步设计采用水泵恒定抽水，改变电动调节阀的开度来控制水的流量从而控制水箱液位的高度。
本设计选用压力传感器对液位高度进行测量，将测量的值与系统的给定值进行比较，来确定阀的开度。
被控参数的选择1.1根据设计要求可知，水箱的液位要求保持在一恒定值。
所以，可以直接选取水箱的液位作为被控参数。
控制参数的选择1.2影响水箱液位有两个量，一是流入水箱的流量。
二是流出水箱的流量。
调节这两个流量的大小都可以改变液位高低，这样构成液位控制系统就有两种控制方案。
对两种控制方案进行比较，假如系统在停电或者失去控制作用时，第一种通过控制水箱的流入量的方案将出现的情况是：水箱的水将流干；第二种通过控制水箱的流出量的方案则会形成水长流或者水溢出的情况，因此，选择流入量作为控制参数更加合理。
单容水箱液位恒值控制系统设计报告
过程控制系统课程设计专业：自动化设计题目：单容水箱液位恒值控制系统设计班级：学生姓名：学号：指导教师：分院院长：教研室主任：电气工程学院一、课程设计任务书1. 设计内容针对某厂的液位控制过程与要求实现模拟控制，其工艺过程如下：用泵作为原动力，把水从低液位池抽到高液位池，实现对高液位池液位高度的自动控制。
具体设计内容是利用西门子S7-200PLC作为控制器，实现对单容水箱液位高度的定值控制，同时利用MCGS组态软件建立单容水箱液位控制系统的监控界面，实现实时监控的目的。
2. 设计要求1）以RTGK-2型过程控制实验装置中的单个水箱作为被控对象、PLC作为控制器、静压式压力表作为检测元件、电动调节阀作为执行器构成一个单容水箱单闭环控制系统，实现对水箱液位的恒值控制。
2）PLC控制器采用PID算法，各项控制性能满足要求：超调量≤15%，稳态误差≤±0.1；调节时间ts≤10s；3）组态测控界面上，实时设定并显示液位给定值、测量值及控制器输出值；实时显示液位给定值实时曲线、液位测量值实时曲线和PID输出值实时曲线；并能显示历史曲线。
4）选择合适的整定方法确定PID参数，并能在组态测控界面上实时改变PID参数；5）通过S7-200PLC编程软件Step7实现PLC程序设计与调试；6）分析系统基本控制特性，并得出相应的结论；7）设计完成后，提交打印设计报告。
3. 参考资料1）邵裕森,戴先中主编.过程控制工程(第2版).北京:机械工业出版社.20032）崔亚嵩主编.过程控制实验指导书（校内）3）廖常初主编.PLC编程及应用(第2版).北京:机械工业出版社.20074）吴作明主编.工业组态软件与PLC应用技术.北京:北京航空航天大学出版社.20074. 设计进度（2012年12月3日至2011年12月16日）时间设计内容2012年12月3日布置设计任务、查阅资料、进行硬件系统设计2012年12月4日～2012年12月5日编制PLC控制程序，并上机调试；2012年12月6利用MCGS组态软件建立该系日～2012年12月7日统的工程文件2012年12月10日～2012年12月12日进行MCGS与PLC的连接与调试进行PID参数整定2012年12月13日～2012年12月14日系统运行调试，实现单容水箱液体定值控制2012年1月15日～2012年1月16日写设计报告书5. 设计时间及地点设计时间：上午：8：00～11：00下午：1：00～4：00晚上：6：00~9：00设计地点：新实验楼，过程控制实验室（310）机房（323）二、评语及成绩课程设计成绩：指导教师：过程控制系统课程设计报告班级：姓名：学号：指导教师：撰写日期：目录第一章课程设计内容与要求分析 (1)1.1 课程设计内容 (1)1.2 课程设计要求分析 (1)1.3 PID控制的原理和特点 (1)1.3.1比例（P）控制及调节过程 (2)1.3.2积分（I）控制及调节过程 (3)1.3.3微分（D）控制及调节过程 (4)1.4 临界振荡整定计算公式 (5)第二章系统组态设计 (7)2.1 MCGS组态软件概述 (7)2.1.1如何创建MCGS组态工程 (7)2.1.2设备配置 (8)页脚内容82.1.3新建画面 (8)2.1.4设备连接 (12)第三章 PLC设计 (16)3.1 PLC概述 (16)3.2系统PLC设计程序 (17)第四章单容水箱液位恒值系统数据调试 (20)4.1 等幅震荡 (20)4.2 P调节器 (21)4.3 PI调节器 (22)4.4 PID调节器 (23)4.5 P 、PI、PID调的比较 (24)课程设计总结 (26)参考文献 (27)页脚内容9第一章课程设计内容与要求分析1.1 课程设计内容针对某厂的液位控制过程与要求实现模拟控制，其工艺过程如下：用泵作为原动力，把水从低液位池抽到高液位池，实现对高液位池液位高度的自动控制。
液位控制系统研究与设计
液位控制系统的 设计
设计目标与要求
响应速度：提高系统对液位 变化的响应速度
稳定性：保证系统在长时间 运行中的稳定性
准确性：确保液位测量的准 确性
易操作性：设计易于操作和 维护的系统界面
安全性：确保系统在运行过 程中的安全性
成本控制：在满足设计要求的 前提下，尽量降低系统成本
设计方案选择与比较
液位设定值：设定液位控制的目标值
液位偏差：实际液位与设定值之间的差值
液位控制精度：液位控制系统的准确性和稳 定性
液位控制系统的 研究现状
国内外研究现状
国外研究现状： 液位控制系统在 欧美等发达国家 已经广泛应用， 技术成熟，产品 种类丰富，市场
占有率高。
国内研究现状： 液位控制系统在 国内起步较晚， 技术水平相对较 低，产品种类较 少，市场占有率
添加标题
添加标题
添加标题
控制算法：自适应、鲁棒性、实时 性
应用领域：工业、农业、环保、医 疗等
现有液位控制系统的优缺点
优点：能够实 时监测和控制 液位，提高生 产效率和准确
性
缺点：存在一 定的误差，可 能导致液位控
制不准确
优点：具有较 高的稳定性和 可靠性，能够 适应各种工作
环境
缺点：成本较 高，维护和维
较低。
研究热点：液位 控制系统的研究 热点主要集中在 传感器技术、控 制算法、系统集
成等方面。
发展趋势：随着 物联网、大数据、 人工智能等技术 的发展，液位控 制系统将向智能 化、网络化、集 成化方向发展。
研究热点和难点
传感器技术：高精度、高稳定性、 长寿命
系统集成：模块化、标准化、智能 化
添加标题
单容量水箱液位pid控制实验报告
单容量水箱液位pid控制实验报告实验目的：通过单容量水箱液位PID控制实验，学习PID控制器的原理和调节方法，掌握PID控制器在液位控制中的应用。
实验器材：1. 单容量水箱2. 水泵3. 液位传感器4. 控制器5. 电脑实验原理：PID控制器是由比例（P）、积分（I）和微分（D）三个部分组成的控制器。
根据物体的反馈信号与设定值之间的差异，PID控制器会计算出相应的控制量，以使系统的输出信号趋近于设定值，从而实现对物体的控制。
实验步骤：1. 搭建实验装置：将单容量水箱与水泵和液位传感器连接，将控制器与电脑连接。
2. 设置实验参数：根据实验需求，设置控制器的比例增益、积分时间常数和微分时间常数，并将设定值设定为所需的液位。
3. 开始实验：启动水泵，观察水箱液位的变化，并记录在实验报告中。
4. 数据分析：根据液位传感器的反馈信号，计算实际液位与设定值之间的差异，并根据PID控制器的算法计算出相应的控制量。
5. 调整控制参数：根据实验数据分析的结果，调整PID控制器的参数，如增大比例增益、调整积分时间常数和微分时间常数，再次进行实验。
6. 重复步骤3-5，直到达到所需的控制效果。
实验结果与分析：根据实验数据，绘制出液位随时间变化的曲线图。
通过分析曲线形状和数据变化趋势，判断控制系统的稳定性和响应时间。
如果液位在设定值附近波动较小，并且响应时间较短，则说明PID控制系统的参数调节较为合适。
结论：通过单容量水箱液位PID控制实验，我们学习了PID控制器的原理和调节方法，并掌握了PID控制器在液位控制中的应用。
同时，我们还了解到PID控制器的参数调节对控制系统的稳定性和响应时间有很大影响，需要通过实验数据的分析来进行参数调整。
这些知识和技能对于后续的控制系统设计和实施有着重要的指导意义。
过程控制课程设计报告贮槽液位控制系统设计
过程控制课程设计设计题目：贮槽液位控制系统设计学院：电气工程学院专业：自动化班级:091班2012年6月4日小组成员：序号学号姓名设计分工16 0902100138 姚航程总方案的确定及原理、控制参数的整定、simulink仿真17 0902100140 韦寿德测量变送器的选型、控制参数的整定、查阅资料18 0902100141 张印测量变送器的选型、控制参数的整定19 0902100142 邓世杰调节阀的选型、水箱的建模20 0902100147 杨奉志总方案的确定及原理、控制参数的整定、simulink仿真21 0902100148 钟昌帅simulink仿真、调节阀的选型22 0902100149 李晓明控制器的选型、控制参数的整定、设计总结、整理报告23 0902100202 张凯强simulink仿真、水箱的建模、查阅资料24 0902100203 农志兴调节阀的选型、水箱的建模25 0902100204 袁剑波控制器的选型、查阅资料26 0902100206 李季调节阀的选型、控制器的选型27 0902100208 黄灵浩测量变送器的选型、水箱的建模、查阅资料28 0902100209 谭雷调节阀的选型、水箱的建模29 0902100213 吴高阳控制参数的整定、水箱的建模、查阅资料30 0902100216 潘敏调节阀的选型、测量变送器的选型目录一、设计目的 (4)二、设计任务及要求 (4)三、工艺过程及要求 (5)四、系统总体方案的选择及说明 (6)五、系统结构框图与工作原理 (7)1.系统结构框图 (7)2.工作原理 (8)3。
水箱建模 (8)六、各单元软硬件 (10)1。
控制对象 (10)2。
控制器 (10)3.调节阀 (11)4。
差压变送器 (12)七、参数的整定及仿真结果 (13)1。
经验法(现场实验整定法) (13)2。
常见被控量的PID参数选择范围 (13)3.控制器各校正环节的作用 (13)4。
基于PLC的液位控制系统设计
毕业设计开题报告1. PID 简述简述 过程控制通常是指石油、化工、冶金、轻工、纺织、制药、建材等工业生产过程中的自动控制程中的自动控制,它是自动化技术的一个极其重要的方面。
本次毕业设计是基于PLC 的液位控制系统的设计，它的控制对象是水箱的液位，是过程控制中经常遇到热工参数。
本人在这次设计中主要负责控制策略——PID 算法的确定，就在次将PID 算法作个简要的介绍。
算法作个简要的介绍。
在生产过程自动控制的发展历程中在生产过程自动控制的发展历程中,PID ,PID 控制是历史最久、生命力最强的基本控制方式。
它简单实用制方式。
它简单实用,,易于实现易于实现,,适用范围广适用范围广,,鲁棒性好鲁棒性好,,在现今的工业过程中获得了广泛的应用广泛的应用..据统计据统计,,目前工业控制器中约有90%90%仍是仍是PID 控制器。
PID 控制器的设计及其参数整定一直是控制领域所关注的问题。
其设计和整定方法得到国内外广泛研究, 著名的如Ziegler-Nichols 法、基于内模控制的方法及基于误差的积分的优化方法。
基于误差的积分准则由于能较好地反映闭环系统的性能以及易于计算的原因基于误差的积分准则由于能较好地反映闭环系统的性能以及易于计算的原因,,在PID 优化设计中被广泛采用。
（1）在工业生产过程控制中,模拟量的模拟量的 PID (比例、比例、积分、积分、微分)调节是常见的一种控制方式,这是由于这是由于PID 调节不需要求出控制系统的数学模型,至今为止,很难求出许多控制对象准确的数学模型,对于这一类系统,使用使用PID 控制可以取得比较令人满意的效果,同时同时PID 调节器又具有典型的结构,可以根据被控对象的具体情况,采用各种PID 的变种,有较强的灵活性和适用性。
在模拟量的控制中,经常用到经常用到PID 运算来执行来执行PID 回路的功能,PID 回路指令使这一任务的编程和实现变得非常容易。
如果一个果一个 PID 回路的输出回路的输出M ( t)是时间的函数,则可以看作是比例项、积分项和微分项三部分之和(2)，即：，即：dt de K M edt K e K t M C tc C *+++*=⎰00)( 式中式中 e ——偏差；——偏差；T i ——积分常数；——积分常数；T d ——微分常数；——微分常数；K c ——放大倍数（比例系数）——放大倍数（比例系数）M 0——偏差为零时的控制值，有积分环节存在，此项也可不加——偏差为零时的控制值，有积分环节存在，此项也可不加以上各量都是连续量,第一项为比例项,最后一项为微分项,中间两项为积分项。
水箱液位控制系统设计设计
水箱液位控制系统设计设计一、系统概述水箱液位控制系统是一个智能化的系统，用于控制水箱液位并保持在设定的范围内。
该系统由传感器、控制器和执行器组成，通过传感器检测水箱液位，并将液位信号传输给控制器，控制器根据设定的参数进行判断和控制，最终通过执行器完成控制动作。
二、系统组成1.传感器：使用浮球传感器或超声波传感器来检测水箱液位。
传感器将液位转化为电信号，并传输给控制器。
2.控制器：控制器是系统的核心部分，它接收传感器的信号，并进行处理和判断。
控制器可以根据设定的参数来判断液位是否达到目标范围，并通过输出信号来控制执行器的动作。
此外，控制器还需要具备人机界面，方便用户进行参数设置和监测。
3.执行器：执行器根据控制器的控制信号，完成相应的动作。
例如，当液位过高时，执行器可以控制水泵关闭或排水阀打开，以降低液位；当液位过低时，执行器可以控制水泵开启或进水阀打开，以提高液位。
4.电源：为整个系统提供电能。
三、系统设计思路1.确定液位控制的范围：根据实际需求，确定水箱液位的上限和下限。
一般情况下，液位控制范围应在50%至85%之间。
2.选择合适的传感器：根据水箱的结构和液位控制要求，选择合适的传感器。
浮球传感器适用于小型水箱，超声波传感器适用于大型水箱。
3.设计控制器：控制器的主要功能是接收传感器的信号、处理和判断液位，并输出控制信号。
在设计控制器时，需要考虑如下几个方面：-信号处理：传感器的信号可能存在噪声，需要进行滤波处理，保证信号的准确性。
-参数设置：控制器应提供人机界面，方便用户根据实际需求设置参数，例如液位上下限、启停时间等。
-控制算法：根据设定的参数，控制器需要实现相应的控制算法，例如比例控制、积分控制等。
-控制输出：控制器根据判断结果输出控制信号，控制执行器的动作。
4.选用适配的执行器：根据液位控制要求，选择适合的执行器，例如水泵、进水阀、排水阀等。
5.系统集成与调试：将传感器、控制器和执行器进行连接和集成，进行系统调试和性能测试。
