冠梁、基坑围护桩混凝土压顶
冠梁、基坑围护桩混凝土压顶
冠梁=基坑围护桩混凝土压顶
设置在基坑周边支护（围护）结构（多为桩和墙）顶部的钢筋混凝土连续梁，其作用其一是把所有的桩基连到一起（如钻孔灌注桩，旋挖桩等），防止基坑（竖井）顶部边缘产生坍塌，其二是通过牛腿承担钢支撑（或钢筋混凝土支撑）的水平挤靠力和竖向剪力，冠梁施工时必须凿除桩顶的浮浆等。
具体施工工艺流程如下:
人工开挖土方-凿除桩头、整平桩顶-清洗、调直桩顶钢筋-测量放线-绑扎冠梁钢筋-立模（还要预埋锚杆钢管）-灌注混凝土-拆模-养护。
整个过程就是这么简单，但实际施工起来可就没这么简单喽，不是有句俗话说“说的比做的容易”吗。
我觉得凿桩头时最难了，我总觉得我们工地浇筑的桩实在是过长了，浇筑那么长，然后又得破除，这才叫浪费人力，物力呀。
下面废话就不多说了，直接传一些相片更直观点吧。
下面是同一处的冠梁施工过程：
1、开挖土方及凿除桩头
2、绑扎钢筋及立模板
3、拆模后的冠梁整体
基坑围护桩混凝土压顶施工方案
基坑围护桩图纸设计压顶标高为-1.5米，本工程自然土标高为-0.9米。
根据施工现场实际情况，围护桩压顶与自然土高差较大。
因考虑到本工程基坑开挖后雨水易排入基坑，而影响地下室基础工程的施工质量安全。
在为了确保施工质量及安全的前提条件下，本工程围护桩压顶施工采取相应技术措施。
1、基坑围护桩内Φ48钢管图纸设计标高-1.7米，现将Φ48钢管焊接加长0.6米。
2、基坑围护桩钢筋混凝土压顶图纸设计标高为-1.5米，现抬高0.6米，钢筋混凝土压顶标高为-0.9米。
3、基坑围护桩压顶混凝土厚200，标号C20，内配Φ10＠200双向钢筋网片。
4、基坑围护桩压顶宽度为6米，（除2-2剖面，压顶宽度同坝体宽度）。
5、在基坑围护桩压顶上沿基坑四周设置贯通排水沟（100高*300宽），雨水排入窨井经沉淀后进入市政管道。
具体施工见后附图。
冠梁、腰梁及钢筋混凝土支撑施工方案新
冠梁、腰梁及钢筋混凝土支撑施工方案新在建筑结构中，冠梁、腰梁以及钢筋混凝土支撑是承担重要荷载的关键构件，它们在施工中的合理设计和施工方案对整体结构的安全稳定至关重要。
本文将介绍一种新的施工方案，以优化冠梁、腰梁及钢筋混凝土支撑的施工过程，提高工程质量，保障施工安全。
冠梁、腰梁施工方案在建筑结构中，冠梁、腰梁往往是连接柱子和墙体的重要承重构件，对结构的承载能力起着至关重要的作用。
在传统的施工中，常规的做法是采用模板支撑的方式，然后进行浇筑混凝土。
然而，这种方式存在着施工周期长、浪费材料等问题。
针对这一问题，我们提出了一种新的施工方案。
首先，在设计阶段就将冠梁、腰梁的具体形状和尺寸确定，并采用预制构件的方式进行生产，以减少现场加工的工序。
其次，在施工现场，我们采用了模块化施工的方式，将预制构件一次性进行安装，从而减少现场浇筑混凝土的工序。
这种施工方式不仅能够提高工程质量，还能够大大缩短工期，减少浪费。
钢筋混凝土支撑施工方案钢筋混凝土支撑在建筑结构中扮演着承担荷载、保障结构安全的重要角色。
传统的支撑方式往往采用木质支撑或者临时钢架等，存在着支撑能力不足、稳定性差等问题。
为了解决这一问题，我们提出了一种新的施工方案。
首先，在设计阶段根据支撑的具体要求进行详细设计，确定支撑的具体尺寸、材质和施工方法。
其次，我们采用了预制支撑构件的方式进行生产，然后一次性进行组装安装。
这种方式不仅可以提高支撑的承载能力和稳定性，还可以减少现场施工隐患，提高施工效率。
结语冠梁、腰梁以及钢筋混凝土支撑是建筑结构中至关重要的构件，其施工方案的科学性和合理性对整体工程质量起着决定性的作用。
本文介绍的新施工方案，通过优化设计和施工方法，可以提高工程质量，缩短工期，降低成本，从而更好地保障工程的安全稳定。
基坑支撑冠梁施工技术交底
基坑支撑冠梁施工技术交底
引言
本文档旨在对基坑支撑冠梁施工技术进行交底，详细说明施工过程、安全要求以及质量控制措施，确保施工顺利进行。
施工过程
1. 基坑支撑冠梁施工包括以下主要步骤：
- 根据设计要求确定冠梁位置和尺寸。
- 进行基坑支撑工程施工，确保基坑的稳定和安全。
- 进行冠梁混凝土浇筑。
- 设置钢筋骨架，并进行固定和焊接。
- 进行冠梁的二次浇筑，确保冠梁质量和强度。
- 清理施工现场，确保安全整洁。
2. 在施工过程中，应根据具体情况采取以下安全措施：
- 确保施工人员佩戴必要的安全防护装备。
- 定期检查和维护施工设备，确保其正常运行。
- 设置警示标志，并进行现场安全警示教育。
- 严格控制施工现场人员数量，避免拥堵和安全事故。
质量控制措施
1. 冠梁施工过程中，应注意以下质量控制要求：
- 混凝土配合比应符合设计要求，并进行试块鉴定和强度测试。
- 钢筋骨架应按照设计要求进行焊接和固定，确保其稳定和强度。
- 冠梁的尺寸、几何形状和平整度应符合设计要求。
- 施工过程中应及时进行质量检查和验收，确保施工质量。
2. 在施工过程中，应建立健全的质量管理体系，包括：
- 制定质量控制计划和质量验收标准。
- 配置专业的质量管理人员，并进行培训和督导。
- 进行质量记录和报告，及时纠正存在的问题。
结论
本文档对基坑支撑冠梁施工技术进行了交底，详细介绍了施工
过程、安全要求和质量控制措施。
希望施工人员能够按照要求进行
施工，确保施工质量和安全。
常见基坑支护类型解析之——基坑内支撑
常见基坑支护类型解析之——基坑内支撑
4、基坑内支撑
1）什么是基坑内支撑？
在无放坡和拉锚等比较狭小的基坑作业面时，用内部对撑，斜撑等方式给基坑支护材料加强的方法。
2）基坑内支撑施工一般工艺流程：在地面上施工围护桩、格构立柱（含立柱桩）、工程桩、止水帷幕------坑内土方开挖至内支撑底标高------施工内支撑构件------开挖至坑底------浇筑底板（将底板沿槽浇筑至支护桩形成换撑传力带）------继续施工地下室至内支撑以下楼层（将楼层楼板按一定间距延伸至支护桩形成换撑传力带）------拆除支撑。
多层支撑一次类推，总之形成换撑传力带后才可拆除支撑。
3）着重介绍深基坑内支撑基坑开挖顺序（图例）
4）深基坑内支撑基坑开挖顺序图
5）深基坑内支撑施工注意事项
a.内支撑及压顶梁的施工按钢筋混凝土施工规范施工。
b.应注意钻孔桩锚固钢筋应与压顶梁钢筋采用焊接，其余内支撑主筋也进行焊接斜梁及支撑与压顶冠梁的位置加密箍。
c.由于部分跨度大，支撑梁中设支承柱，在浇筑底板时应留出后浇部分并加止水钢板。
d.加强淋水养护，支撑梁应达到80％强度后方可进行土方开挖。
冠梁.挡墙及砼支撑施工附图
目录1、总则 (1)1.1编制依据 (1)1.2适用规范、质量标准 (1)2、工程概况及主要工程数量 (2)3、工程水文地质及气象条件 (3)3.1工程地质条件 (3)3.2水文地质条件 (4)3.3气象情况 (4)4、冠梁及挡墙总体施工安排 (5)4.1工期安排 (5)4.2施工顺序 (5)5、人员、机械设备、材料安排 (6)6、冠梁、挡墙及砼支撑施工方法 (8)6.1沟槽开挖 (10)6.2桩顶整平 (11)6.3测量放样 (12)6.4垫层施工 (12)6.5钢筋加工及绑扎 (12)6.6预埋件安装及加固 (14)6.7模板安装 (15)6.8混凝土施工 (18)6.9混凝土养护 (19)7、质量保证措施 (19)7.1保证工程质量的组织措施 (19)7.2钢筋质量保证措施 (21)7.3混凝土自身质量保证措施 (21)8、施工安全保证措施 (22)8.1施工安全体系 (22)8.2施工安全保证措施 (23)9、文明施工组织及环保措施 (25)9.1文明施工保证体系 (25)9.2现场文明施工、环境保护 (26)10、工期保证措施 (32)10.1组织保证 (32)10.2劳力保证 (33)10.3材料保证 (33)10.4技术保证 (33)11、附件：冠梁、挡墙及砼支撑施工顺序图 (34)冠梁、挡墙及砼支撑施工方案1、总则1.1编制依据⑴招标文件、业主签订的工程承包合同；⑵《合肥市轨道交通1号线一期工程》设计图纸及有关文件；⑶现场勘察及调查所获取的有关资料；⑷现行相关施工技术规范、验收及评定标准；⑸本标段实施性施工组织设计；⑹我公司历年类似工程施工经验、技术力量、机械设备能力及经济实力。
1.2适用规范、质量标准（1）《地下铁道工程施工及验收规范》（GB50299-1999）2003版；（2）《工程测量规范》（GB50026-93）；（3）《混凝土质量控制标准》（GB50164-92）；（4）《混凝土强度检验评定标准》（GBJ107-87）；（5）《钢筋机械连接通用技术规程》（JGJ107-2003）；（6）《钢筋焊接及验收规程》（JGJ18-2012）；（7）《钢筋焊接接头试验方法》（JGJ/T27-2001）；（8）《建筑基坑支护技术规程》（JGJ120-1999）；（9）《建设工程施工现场供用电安全规范》（GB50194-93）；（10）《建筑施工安全检查标准》（JGJ59-99）；（11）《混凝土结构工程施工质量验收规范》（GB 50204-2002）。
建筑工程基坑支护设计施工
建筑工程基坑支护的设计与施工探讨摘要:本文结合工程实例,介绍了基坑围护结构类型及其设计过程,并对其主要施工步骤进行了阐述,以供同仁参考。
关键词:深基坑,支护,设计,施工,基坑监测1工程概况某小区会所工程,其基坑开挖及支护深度在9.75m～14.75m之间,属深基坑工程,该工程场地地质条件比较复杂,施工工期又非常紧张,经与基坑设计单位技术人员多次研究磋商,对设计方案进行优化,在施工人员的精心组织下,终于按时保质保量地完成了该工程基坑的施工。
2基坑场地地质条件该场地原属山前坡地,后经推、填土平整,地面相对平坦,填土年限据可靠记录有10年。
从上到下,场地岩土特征分布如下:①新近人工填土层(素填土),回填时间10年,黄褐、灰褐色,稍湿～湿,较密实,层厚1.80m～6.00m。
粘聚力为12kpa,内摩擦角18。
②含砂粉质粘土:灰色,湿,软塑,该层仅见于zk13孔,层厚2.10m。
粘聚力为18kpa ,内摩擦角为15。
③粉质粘土:黄褐、灰褐色,湿,可硬塑,层厚3.00m～18.70m。
粘聚力为25kpa,内摩擦角为20°。
④强风化凝灰岩:灰褐色,裂隙发育,岩芯破碎,多呈碎块状,采取率低。
层厚0.90m～8.20m。
粘聚力为30kpa ,内摩擦角为30°。
⑤中风化凝灰岩:灰褐、浅褐色,裂隙较发育,岩石新鲜,岩质坚硬,岩芯多呈柱状及碎块状,揭露层厚0.50m～2.40m。
承载力特征值为1500 kpa。
⑥微风化凝灰岩:深灰色,裂隙较发育,岩石新鲜,岩质坚硬,岩芯多呈柱状及碎块状,揭露最大层厚3.60m。
承载力特征值为4000kpa。
该场地地下水类型主要为基岩风化裂隙水,属承压水,以大气降水及邻区其他类型地下水渗入补给为主,土层富水性及透水性较弱。
强风化岩透水性相对较强,地下水埋深1. 1m～3.50m,地下水位高低受季节性影响较小,土层渗透系数平均值为0.14m/d。
3基坑围护结构类型及结构设计本工程±0.000相当于绝对标高15.397m,现场地周边相对标高-0.90m～2.25m。

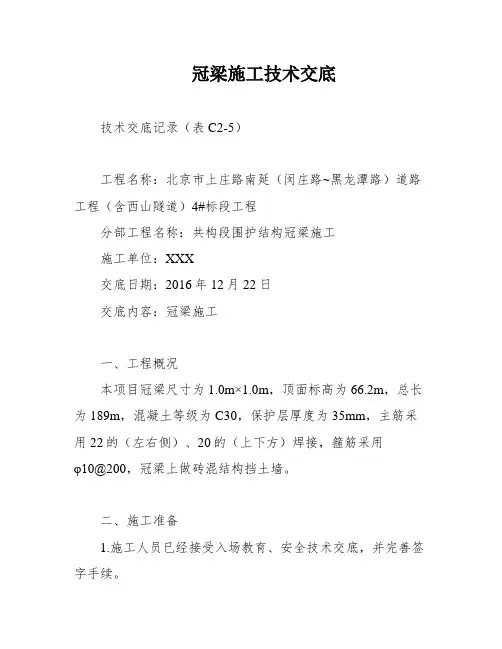

冠梁施工技术交底
冠梁施工技术交底技术交底记录（表C2-5）工程名称：北京市上庄路南延（闵庄路~黑龙潭路）道路工程（含西山隧道）4#标段工程分部工程名称：共构段围护结构冠梁施工施工单位：XXX交底日期：2016年12月22日交底内容：冠梁施工一、工程概况本项目冠梁尺寸为1.0m×1.0m，顶面标高为66.2m，总长为189m，混凝土等级为C30，保护层厚度为35mm，主筋采用22的（左右侧）、20的（上下方）焊接，箍筋采用φ10@200，冠梁上做砖混结构挡土墙。
二、施工准备1.施工人员已经接受入场教育、安全技术交底，并完善签字手续。
2.冠梁已开挖至设计标高。
3.冠梁轴线、标高点已放设完成，并已经完成测量复核。
4.围护桩桩头已凿除完成，桩检合格。
三、施工工艺1.冠梁基坑开挖及凿桩头采用普通挖掘机配合人工进行冠梁基坑的开挖，开挖过程中注意保护冠梁钢筋和埋设的测斜管。
普通挖掘机先沿排桩两侧进行冠梁基坑开挖，将围护桩迎土侧80cm宽度范围内及两排围护桩中间的土体挖除，并按1:0.75进行放坡。
挖土机距离桩要求在20cm以上，现场由专人负责指挥开挖，防止碰撞桩头。
当挖至桩顶标高以上30cm时，改用人工开挖至基底，尽量减少对基底土的扰动。
由于桩间距离仅为50cm，所以应采用小挖掘机挖除桩间的土体。
冠梁基坑开挖完成后凿桩头，将顶部进行凿毛整平至设计标高，用高压风清洗，调直桩顶锚固钢筋，进行桩的检测。
2.测量放线根据施工图纸及现场导线控制点，使用全站仪测定冠梁及钢支撑预埋件的轮廓线、轴线及底面高程，并打入木桩；以“十字交叉法”引到四周用短钢筋作好护桩，作为立模板及钢筋绑扎的依据。
删除了明显有问题的段落，对每段话进行了小幅度的改写，使其更加清晰易懂。
将开槽后冠梁场地清理平整。
如果不施做垫层，应该将冠梁底板土体夯实平整，以便于支设模板。
冠梁钢筋主筋左右侧采用8根Φ22，上下腰筋4根Φ20分别。
采用φ10做箍筋间距200mm，冠梁保护层厚度为35mm。
基坑围护钻孔灌注桩专项施工方案(完整版)
目录钻孔灌注桩施工方案一工程概况建设单位：杭州浙大网新科技实业投资有限公司设计单位：中国联合工程公司监理单位:：杭州信安建设监理有限公司投资监理单位：杭州信达投资咨询估价监理有限公司勘察单位：浙江省工程物探勘察院基坑围护设计单位：杭州市勘察设计研究院施工总承包单位：浙江杭州湾建筑集团有限公司杭政储出(2005)37号地块项目位于杭州市滨江区滨盛路与江汉路交叉口。
本工程地下二层，地上二十六层。
总建筑面积达约14.3万平方米（其中地上建筑面积107516 m2，地下室35342 m2），人防面积6608m2，非机动车停车面积6613 m2，建筑占地面积6492 m2。
本项目为高层办公大楼，包括二幢二十六层主楼（1号楼和4号楼，约100米高）和二幢八层、十层和十二层不等组成的裙房（2号楼和3号楼）。
地上有1＃2＃3＃4#四个单体。
1号楼建筑面积37944m2，地上二十六层，地下二层，建筑高度99.30米；2号楼建筑面积15659m2，地上八至十二层，地下二层，建筑高度46.10米；3号楼建筑面积15659m2，地上八至十二层，地下二层，建筑高度46.10米；4号楼建筑面积37944m2，地上二十六层，地下二层，建筑高度99.30米；1号楼、4号楼办公层高3.8米；裙房标准层层高为3.8米；一层4.3米，二层高度为3.8米，室内外高差0.45米。
地下车库地下二层层高3.7米；地下一层层高4.6米，局部6.95米。
本工程主楼采用现浇钢筋混凝土框架-剪力墙结构，楼、屋面采用现浇梁板体系；框架的抗震等级为三级，钢筋砼剪力墙抗等级为三级，主楼十二层以下框架柱采用型钢砼柱。
地下室两层,将上部各主楼连成一体。
地下室根据后浇带的位置划分为九块，地上部分根据各幢楼位置设有二条沉降缝。
本工程±0.000相当于黄海高程6.400m。
基坑围护采用土钉墙加喷锚，钢筋锚杆φ25，L=9-12m，@1100；2Φ12通长加强筋；100厚C20喷射混凝土面层。
提高高压旋喷桩在砂-圆砾地层的成桩效果
提高高压旋喷桩在砂\圆砾地层的成桩效果一、工程概况长沙大道站布置于长沙大道与沙湾路的道路交叉口南侧，沿沙湾路南北向一字形布置。
工程基坑周边紧邻居民区，尤其是东侧为新修的别墅群，北侧为长沙大道高架桥，周边市政管线繁多，且距离基坑较近。
标准段总宽18.7m，车站总长268m，标准段基坑深约16.21m，端头井部分基坑深约17.91m。
本站基坑围护结构采用Φ1000@1150钻孔灌注桩+内支撑的支护形式。
在桩顶设置钢筋混凝土冠梁兼压顶梁，桩间设Φ900三重管旋喷桩旋喷桩止水（实桩长11m）。
二、工程地质及水文地质长沙大道站旋喷桩由上至下地层为：素填土、粉质粘土、圆砾（部分为砾砂、卵石）、强风化泥质粉砂岩、中风化泥质粉砂岩。
本站场地地下水主要为第四系砂卵石层中的孔隙潜水，稳定水位埋深1.2～6.1m。
地层渗透系数详细见下表：岩土层渗透系数表(K)地层名称素填土粉质粘土细砂砾砂圆砾卵石强风化泥质砂岩中风化泥质砂岩K（10－4cm/S） 5.79 0.0579 11.58 23.15 115.74 231.48 2.312.31三、旋喷桩施工原理旋喷桩的原理是利用振动成桩机或其它桩机把带有特殊喷嘴的注浆管钻进至土层的预订位置后，通过钻杆徐徐上升旋转，将预先配制好的浆液，以一定的压力从喷嘴喷出，冲击土体，使土和浆液搅拌成混合体，形成具有一定强度的人工地基及止水幕墙。
三重管是以三根互不相通的管子，按直径大小在同一轴线上重合套在一起，用于向土体内分别压入水、气、浆液。
内管由泥浆泵压送2MPa左右的浆液；中管由高压泵压送20MPa左右的高压水；外管由空压机压送0.5MPa以上的压缩空气。
由于高压水射流的作用，使地基中一部分土粒随着水、气排出地面，高压浆流随之填充空隙。
四、试桩及成果分析基坑围护的质量直接与作为止水帷幕的高压旋喷桩成桩质量相关，为保证高压旋喷桩的施工质量，本工程通过试桩，找出适合地质条件的施工参数，以指导施工。
浅谈悬臂排桩增设冠梁对基坑变形的影响
浅谈悬臂排桩增设冠梁对基坑变形的影响当前，在城市用地紧张，建筑物、管线密集，地下管线较多的情况下，周边环境条件不满足放坡开挖，在坑边采取钻孔灌注排桩支護，该支护形式具有刚度大，位移小，施工方便的有利条件，对于深度较浅5-10m的基坑常采用单锚或悬臂排桩支护，尽量减少顶部支撑，以利于现场施工，但悬臂排桩基坑沉降变形较大，增设冠梁后可有效减小基坑沉降变形。
标签：深基坑;悬臂;沉降1 工程概况碾子沟站址所处新疆维吾尔自治区乌鲁木齐市黑龙江路、扬子江路、长江路十字交叉口，该站为2号线与3号线换乘车站，车站呈“T”字型，基坑开挖深度为24.1～26.2m。
基坑围护结构及止水采用钻孔咬合桩，内支撑采用主体结构板支撑形式，受周边交通疏解影响，车站顶板需分两次半幅施工，分幅开挖采用悬臂排桩支护。
2 工程地质条件勘察揭露深度范围内，场地分布地层自上而下可分为以下几个单元层，各岩土层按不同岩性及工程性能分为若干亚层，其分布情况及工程地质特征描述如下。
（1）第四系全新统人工填土（Q）;（2）第四系全新统冲、洪积地层（Q）。
3 地下水类型及地下水特征（1）地下水、土的腐蚀性及评价。
本场地地下水位在11.6～12.5m之间，地下水位以上土的环境类型按照《岩土工程勘察规范》（GB50021-2001）（2009年版）附录G，环境类型为Ⅲ类。
4 钻孔排桩计算4.1 基坑概况分幅开挖基坑深度6.2m，基坑顶部距公交车道2.5m，且基坑周围有排水、通信、给水等市政管线，拟采用C20钢筋混凝土悬臂排桩支护，桩心距2m，桩径0.8m，桩身均匀配筋16根Φ18主筋，桩基锚固深度5.9m。
4.2 计算参数（1）地面超载q=20kPa;（2）土压力系数（表1）。
4.3 支护参数计算（1）采用“理正深基坑7.0”计算软件进行计算，得出悬臂排桩支护内力及位移图如下：支护结构桩顶最大位移57.45mm，最大弯矩702.8kN·m，最大剪力290.4kN。
压顶梁施工方案
粤电信息交流管理中心工程压顶梁施工方案广东省建筑工程集团有限公司目录一、编制依据1二、工程概况和主要技术要求1三、施工准备13.1 技术准备工作13。
2 现场准备23.3 物资准备2四、施工部署2五、施工工艺25。
1 施工工艺流程35.2 主要施工工艺介绍3六、质量保证措施76.1 建立质量管理组织架构7 6.2 建立建全质量管理体系8 6。
3 加强技术质量管理8七、安全保证措施9八、环境保护措施10九、现场文明施工措施11一、编制依据1、有关《粤电信息交流管理中心》的设计图纸及资料；2、现行国家施工验收规范及行业标准；3、其他相关专业规范及行业标准、法律法规。
二、工程概况和主要技术要求粤电信息交流管理中心位于广州天河东2号粤电广场北侧,东面为民居住宅楼，北面为写字楼，西面为市政大路;本工程为地下5层，地上32层框架—核心筒结构,总建筑面积54945m2，建筑高度为160m；基础形式：采用人工挖孔桩。
由广东省粤电集团有限公司投资，广州市天启正业建筑设计事务所设计,广东创成建设监理咨询有限公司监理,广东省建筑工程集团有限公司为总承包单位。
本工程基坑开挖设计深度约20.5m，地下室拟采用逆作法,基层围护采用地下连续墙，顶层为冠梁，具体的冠梁参数及工艺要求如下：1、尺寸为1000mm×1000mm，顶面标高为-1.000m；2、混凝土等级为C35；3、主筋采用HPB400钢筋（C25、C18）,强度设计值fy=360N/mm；箍筋采用HPB235钢筋(A10)，强度设计值fy=210N/mm;4、总长度约为264.7m。
三、施工准备3.1技术准备工作1、施工技术人员要认真审阅建设单位提供的一下资料：有关压顶梁的图纸和资料；熟悉首层梁板的布置及锚入压顶梁的预埋件布置；弄清压顶梁的结构情况、水电及设备管道情况。
2、学习有关规范和安全技术文件。
广东省建筑工程集团有限公司 13、明确周围环境、场地、道路、水电设备管道等。
