【CN209875736U】滚动式直线导轨装置【专利】

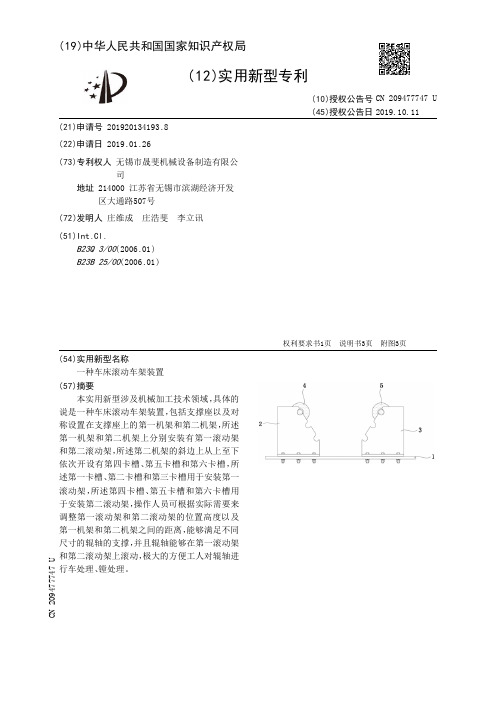

【CN209477747U】一种车床滚动车架装置【专利】
5 .根据权利要求1所述的一种车床滚动车架装置，其特征在于：所述第一卡槽（8）和第 四卡槽（11）对应设置，所述第二卡槽（9）和第五卡槽（12）对应设置，所述第三卡槽（10）和第 六卡槽（13）对应设置。
6 .根据权利要求1所述的一种车床滚动车架装置，其特征在于：所述第一卡槽（8）、第二 卡槽（9）、第三卡槽（10）、第四卡槽（11）、第五卡槽（12）和第六卡槽（13）均为圆弧形凹槽。
2
CN 209477747 U
说 明 书
1/3 页
一种车床滚动车架装置
技术领域 [0001] 本实用新型涉及机械加工技术领域，具体为一种车床滚动车架装置。
2 .根据权利要求1所述的一种车床滚动车架装置，其特征在于：所述第一机架（2）和第 二机架（3）的底部分别设置有第一折边（6）和第二折边（7），所述支撑座（1）上开设有条形的 定位孔（14），所述第一折边（6）和第二折边（7）均通过螺栓固定在支撑座（1）上。
3 .根据权利要求1所述的一种车床滚动车架装置，其特征在于：所述第一滚动架（4）和 第二滚动架（5）均包括转轴以及通过轴承活动安装在转轴上的支撑辊。
权利要求书1页 说明书3页 附图3页
CN 209477747 U
CN 209477747 U
权 利 要 求 书
1/1 页
1 .一种车床滚动车架装置，包括支撑座（1）以及对称设置在支撑座（1）上的第一机架 （2）和第二机架（3），所述第一机架（2）和第二机架（3）上分别安装有第一滚动架（4）和第二 滚动架（5），其特征在于：所述第一机架（2）和第二机架（3）的横截面均为C型，所述第一机架 （2）和第二机架（3）相对的一侧边均为斜边，且第一机架（2）的斜边上从上至下依次开设有 第一卡槽（8）、第二卡槽（9）和第三卡槽（10），所述第二机架（3）的斜边上从上至下依次开设 有第四卡槽（11）、第五卡槽（12）和第六卡槽（13），所述第一卡槽（8）、第二卡槽（9）和第三卡 槽（10）用于安装第一滚动架（4），所述第四卡槽（11）、第五卡槽（12）和第六卡槽（13）用于安 装第二滚动架（5）。

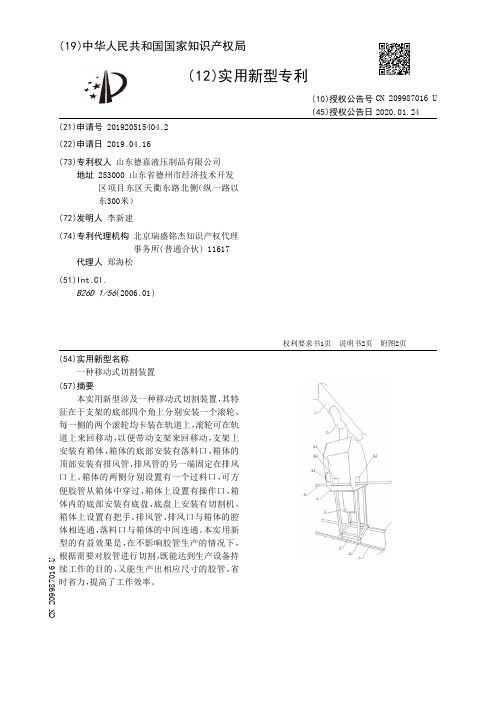

【CN209987016U】一种移动式切割装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920515404.2(22)申请日 2019.04.16(73)专利权人 山东德嘉液压制品有限公司地址 253000 山东省德州市经济技术开发区项目东区天衢东路北侧（纵一路以东300米）(72)发明人 李新建 (74)专利代理机构 北京瑞盛铭杰知识产权代理事务所(普通合伙) 11617代理人 郑海松(51)Int.Cl.B26D 1/56(2006.01)(54)实用新型名称一种移动式切割装置(57)摘要本实用新型涉及一种移动式切割装置，其特征在于支架的底部四个角上分别安装一个滚轮，每一侧的两个滚轮均卡装在轨道上，滚轮可在轨道上来回移动，以便带动支架来回移动，支架上安装有箱体，箱体的底部安装有落料口，箱体的顶部安装有排风管，排风管的另一端固定在排风口上。
箱体的两侧分别设置有一个过料口，可方便胶管从箱体中穿过，箱体上设置有操作口，箱体内的底部安装有底盘，底盘上安装有切割机，箱体上设置有把手。
排风管、排风口与箱体的腔体相连通，落料口与箱体的中间连通。
本实用新型的有益效果是，在不影响胶管生产的情况下，根据需要对胶管进行切割，既能达到生产设备持续工作的目的，又能生产出相应尺寸的胶管，省时省力，提高了工作效率。
权利要求书1页 说明书2页 附图2页CN 209987016 U 2020.01.24C N 209987016U权 利 要 求 书1/1页CN 209987016 U1.一种移动式切割装置，包括轨道(1)、滚轮(2)、支架(3)、箱体(4)、把手(4.1)、过料口(4.2)、操作口(4.3)、底盘(4.4)、切割机(4.5)、落料口(5)、排风管(6)、排风口(7)、胶管(8)，其特征在于支架(3)的底部四个角上分别安装一个滚轮(2)，每一侧的两个滚轮(2)均卡装在轨道(1)上，支架(3)上安装有箱体(4)，箱体(4)的底部安装有落料口(5)，箱体(4)的顶部安装有排风管(6)，排风管(6)的另一端固定在排风口(7)上，箱体(4)的两侧分别设置有一个过料口(4.2)，箱体(4)上设置有操作口(4.3)，箱体(4)内的底部安装有底盘(4.4)，底盘(4.4)上安装有切割机(4.5)，箱体(4)上设置有把手(4.1)。

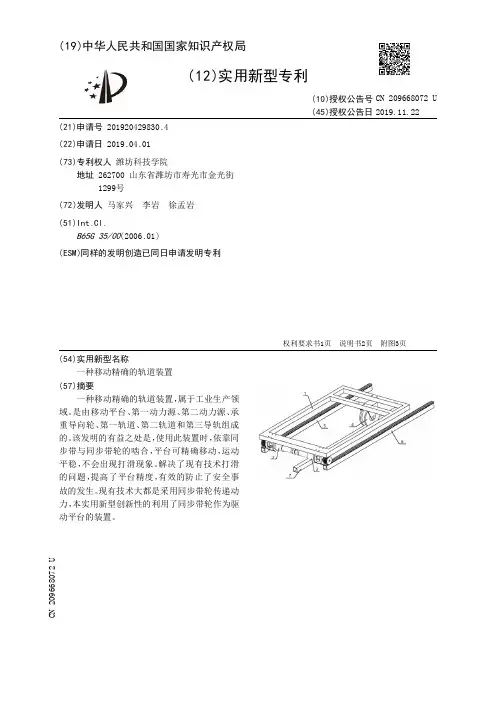

【CN209668072U】一种移动精确的轨道装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920429830.4(22)申请日 2019.04.01(73)专利权人 潍坊科技学院地址 262700 山东省潍坊市寿光市金光街1299号(72)发明人 马家兴 李岩 徐孟岩 (51)Int.Cl.B65G 35/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种移动精确的轨道装置(57)摘要一种移动精确的轨道装置，属于工业生产领域。
是由移动平台、第一动力源、第二动力源、承重导向轮、第一轨道、第二轨道和第三导轨组成的。
该发明的有益之处是，使用此装置时，依靠同步带与同步带轮的啮合，平台可精确移动，运动平稳，不会出现打滑现象。
解决了现有技术打滑的问题，提高了平台精度，有效的防止了安全事故的发生。
现有技术大都是采用同步带轮传递动力，本实用新型创新性的利用了同步带轮作为驱动平台的装置。
权利要求书1页 说明书2页 附图3页CN 209668072 U 2019.11.22C N 209668072U权 利 要 求 书1/1页CN 209668072 U1.一种移动精确的轨道装置，是由移动平台、第一动力源、第二动力源、承重导向轮、第一轨道、第二轨道和第三导轨组成的，其特征在于：所述第一动力源通过螺栓安装在移动平台的对应位置，所述第二动力源通过螺栓安装在移动平台的对应位置，承重导向轮通过螺栓安装在移动平台的对应位置，第一动力源放置于第一轨道上方，第二动力源放置于第二轨道上方，承重导向轮放置于第三导轨的上方。
2.如权利要求1所述的一种移动精确的轨道装置，其特征在于：所述第一动力源由第一电机座、第一编码器、第一减速直流电机、第一同步带轮轴、第一同步带轮和第一轴承组成的，第一编码器连接在第一减速直流电机尾部，第一同步带轮轴与第一减速直流电机通过螺栓连接，第一同步带轮轴与第一同步带轮通过紧定螺栓连接，第一轴承与第一电机座过盈配合与第一同步带轮轴过渡配合。

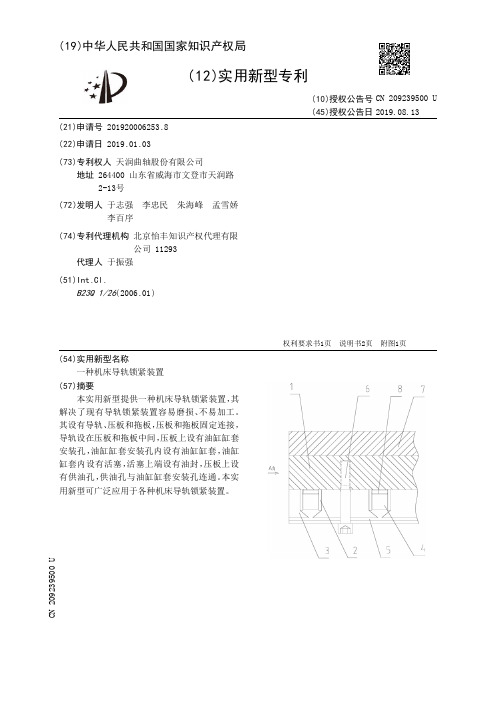

【CN209239500U】一种机床导轨锁紧装置【专利】
3 .根据权利要求1所述的机床导轨锁紧装置，其特征在于，所述导轨与所述拖板止口配 合。
2
CN 209239500 U
说 明 书
1/2 页
一种机床导轨种锁紧装置，特别是涉及一种机床导轨锁紧装置。
3
CN 209239500 U
说 明 书
2/2 页
[0016] 一种机床导轨锁紧装置，包括导轨1、油缸缸套2、压板3、活塞4、供油孔5、螺钉6、拖 板7、油封8 ，压板3和拖板7固定连接 ，导轨1设在压板3和拖板7中间 ，导轨与拖板止口 配合 ， 压板3上设有供 油孔5 和油缸缸套安装孔 ，油缸缸套安装孔内设有 油缸缸套2 ，油缸缸套2可 以 单独加工并进行热处理 ，提高耐磨强度。油缸缸套内设有活塞 ，活塞上端设有 油封 ，供 油 孔与油缸缸套安装孔连通。油缸缸套2可以与压板3使用不同材质，降低制造成本，油缸缸套 安装孔可以为四个，也可以为多个。 [0017] 由于油缸缸套2独立加工，可以有效的提高油缸缸套2的加工精度，提高油缸缸套2 的 使 用寿命。活塞4上安装好 油封8后 ，装入压板3内 ，压板3 用螺钉6和拖板7固定在一起 ，当 需要锁紧时 ，通过压板3上的供油孔供油，压力油推动活塞4上行 ，直到顶到导轨1面上停止 ， 实现锁紧 动作 ，当导轨1需要动作时 ，油缸下端油泄压 ，活塞4下行 ，实现松开动作 ，拖板7可 以移动。 [0018] 该导轨锁紧装置结构简单，锁紧可靠，并且耐磨性好，使用寿命长，并且制造成本 低，可广泛推广应用。 [0019] 惟以上所述者，仅为本实用新型的具体实施例而已 ，当不能以此限定本实用新型 实施的范围 ，故其等同组件的置换 ，或依本实 用新型专利保护范围所作的等同变化与修改 ， 皆应仍属本实用新型权利要求书涵盖之范畴。
【CN209724975U】一种具有回流装置的线性滑轨【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920433891.8(22)申请日 2019.04.02(73)专利权人 东莞市汉翔机械设备有限公司地址 523000 广东省东莞市大岭山镇杨屋村七组009号(72)发明人 孙汉容 (74)专利代理机构 东莞市永邦知识产权代理事务所(普通合伙) 44474代理人 聂磊(51)Int.Cl.F16C 29/06(2006.01)(54)实用新型名称一种具有回流装置的线性滑轨(57)摘要本新型公开一种具有回流装置的线性滑轨,包括线轨,线轨纵向的两侧壁上制有滚动沟槽,线轨上滑动安设有滑块,滑块纵向的两侧与滚动沟槽正对的位置上均设第一滚动沟槽,滚动沟槽和第一滚动沟槽对接构成第一圆形沟槽，滑块纵向的两侧均还制有沿滑块横向方向延伸并贯通的第二圆形沟槽；位于滑块纵向同一侧的第一圆形沟槽和第二圆形沟槽的横向两端均固设有一回流盖组件,每一回流盖组件上均制有其孔径与第一圆形沟槽或第二圆形沟槽孔径相匹配的半圆弧状的回流沟槽,位于滑块纵向同一侧的两回流沟槽对接匹配的第一圆形沟槽和第二圆形沟槽并匹配构成闭合的回流槽,回流槽内设有能沿回流槽循环滚动的滚动体,滚动体沿滚动沟槽滚动,匹配使滑块沿线轨滑动。
权利要求书1页 说明书4页 附图4页CN 209724975 U 2019.12.03C N 209724975U权 利 要 求 书1/1页CN 209724975 U1.一种具有回流装置的线性滑轨,其特征在于,包括线轨,所述线轨纵向的两侧壁上制有滚动沟槽,所述线轨上滑动安设有滑块,所述滑块纵向的两侧与滚动沟槽正对的位置上均设第一滚动沟槽,所述滚动沟槽和第一滚动沟槽对接构成第一圆形沟槽，所述滑块纵向的两侧均还制有沿滑块横向方向延伸并贯通的第二圆形沟槽；位于滑块纵向同一侧的第一圆形沟槽和第二圆形沟槽的横向两端均固设有一回流盖组件,每一回流盖组件上均制有其孔径与第一圆形沟槽或第二圆形沟槽孔径相匹配的半圆弧状的回流沟槽,位于滑块纵向同一侧的两所述回流沟槽对接匹配的第一圆形沟槽和第二圆形沟槽并匹配构成闭合的回流槽,所述回流槽内设有能沿回流槽循环滚动的滚动体,所述滚动体沿滚动沟槽滚动,匹配使滑块沿线轨滑动。

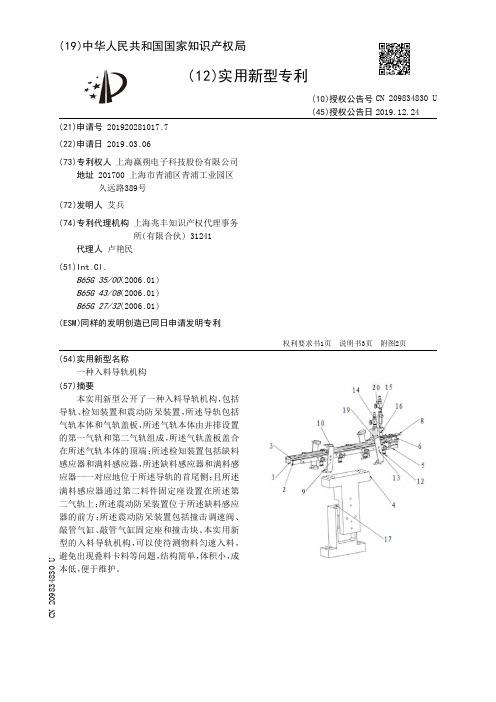

【CN209834830U】一种入料导轨机构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920281017.7(22)申请日 2019.03.06(73)专利权人 上海赢朔电子科技股份有限公司地址 201700 上海市青浦区青浦工业园区久远路389号(72)发明人 艾兵 (74)专利代理机构 上海兆丰知识产权代理事务所(有限合伙) 31241代理人 卢艳民(51)Int.Cl.B65G 35/00(2006.01)B65G 43/08(2006.01)B65G 27/32(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种入料导轨机构(57)摘要本实用新型公开了一种入料导轨机构，包括导轨、检知装置和震动防呆装置，所述导轨包括气轨本体和气轨盖板，所述气轨本体由并排设置的第一气轨和第二气轨组成，所述气轨盖板盖合在所述气轨本体的顶端；所述检知装置包括缺料感应器和满料感应器，所述缺料感应器和满料感应器一一对应地位于所述导轨的首尾侧；且所述满料感应器通过第二料件固定座设置在所述第二气轨上；所述震动防呆装置位于所述缺料感应器的前方；所述震动防呆装置包括撞击调速阀、敲管气缸、敲管气缸固定座和撞击块。
本实用新型的入料导轨机构，可以使待测物料匀速入料，避免出现叠料卡料等问题，结构简单，体积小，成本低，便于维护。
权利要求书1页 说明书3页 附图2页CN 209834830 U 2019.12.24C N 209834830U权 利 要 求 书1/1页CN 209834830 U1.一种入料导轨机构，其特征在于，包括导轨、检知装置和震动防呆装置，其中：所述导轨包括气轨本体和气轨盖板，所述气轨本体由并排设置的第一气轨和第二气轨组成，且所述第一气轨和第二气轨连通，所述气轨盖板盖合在所述气轨本体的顶端；所述检知装置包括缺料感应器和满料感应器，所述缺料感应器和满料感应器一一对应地位于所述导轨的首尾侧，且所述缺料感应器通过第一料件固定座设置在所述第二气轨上；且所述满料感应器通过第二料件固定座设置在所述第二气轨上；所述震动防呆装置位于所述缺料感应器的前方；所述震动防呆装置包括撞击调速阀、敲管气缸、敲管气缸固定座和撞击块；所述敲管气缸固定座设置于所述气轨盖板上，且位于所述缺料感应器前方；所述敲管气缸设置在所述敲管气缸固定座上；所述敲管气缸的输出轴朝下设置；所述撞击调速阀与所述敲管气缸的顶端相连；所述撞击块与所述敲管气缸的输出轴相连；所述震动防呆装置的前方设置有压块固定座，所述压块固定座的上方固定有压块，所述压块固定座和压块之间设置有限位杆，所述撞击块位于所述压块的上方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920472346.X
(22)申请日 2019.04.09
(73)专利权人 云南永昌铅锌股份有限公司
地址 678307 云南省保山市龙陵县勐糯镇
专利权人 盐城市电子设备厂有限公司
(72)发明人 朱国邦 李永连 姜自林 顾国良
顾金波 郭永良 李书玲 赵刚
王振波 周明强 姜岩 郄辉
张鹏宇
(51)Int.Cl.
F16C 29/04
(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
滚动式直线导轨装置
(57)摘要
本实用新型公开了一种滚动式直线导轨装
置，包括导轨和滑块，滑块套装导轨上，导轨包括
顶面、左侧面和右侧面，滑块包括上滑板、左滑板
和右滑板，左滑板和右滑板分别位于上滑板的左
端和右端，滑块上滑板的内上面位于导轨顶面的
上方，滑块左滑板的内侧面和右滑板的内侧面分
别位于导轨的左侧面的左侧和右侧面的右侧，还
包括上滚动机构、左滚动机构和右滚动机构，上
滚动机构通过螺栓设置在滑块上滑板设有的上
孔中，上滚动机构与导轨的顶面抵接，左滚动机
构通过螺栓设置在滑块左滑板设有的左孔中，左
滚动机构与导轨的左侧面抵接，右滚动机构通过
螺栓设置在滑块右滑板设有的右孔中，右滚动机
构与导轨的右侧面抵接。
权利要求书1页 说明书3页 附图2页
CN 209875736 U
2019.12.31
C
N
2
0
9
8
7
5
7
3
6
U
1.一种滚动式直线导轨装置，包括导轨和滑块，滑块套装导轨上，导轨包括顶面、左侧
面和右侧面，滑块包括上滑板、左滑板和右滑板，左滑板和右滑板分别位于上滑板的左端和
右端，滑块上滑板的内上面位于导轨顶面的上方，滑块左滑板的内侧面和右滑板的内侧面
分别位于导轨的左侧面的左侧和右侧面的右侧，其特征在于，还包括上滚动机构、左滚动机
构和右滚动机构，上滚动机构通过螺栓设置在滑块上滑板设有的上孔中，上滚动机构与导
轨的顶面抵接，左滚动机构通过螺栓设置在滑块左滑板设有的左孔中，左滚动机构与导轨
的左侧面抵接，右滚动机构通过螺栓设置在滑块右滑板设有的右孔中，右滚动机构与导轨
的右侧面抵接。
2.根据权利要求1所述的一种滚动式直线导轨装置，其特征在于，所述上滚动机构包括
上前滚动机构和上后滚动机构，上前滚动机构包括上滚轮、上滚轮轴和上滚轮座，上滚轮装
在上滚轮轴上，上滚轮座的上部为矩形法兰、下部为矩形管结构，该矩形管的左侧面和右侧
面上分别设有相对应的轴孔，上滚轮轴的左右两端分别穿装在所述相对应的轴孔中，所述
滑块上滑板设有的上孔为矩形孔，该矩形孔与所述上滚轮座的矩形管相配，上滚轮座的矩
形管装在滑块上滑板设有的矩形孔中，上滚轮座上部的矩形法兰通过螺栓固定在滑块上滑
板的前部；上后滚动机构与上前滚动机构的结构相同，上后滚动机构位于上前滚动机构的
后侧，上后滚动机构的上滚轮座上部的矩形法兰通过螺栓固定在滑块上滑板的后部；上后
滚动机构与上前滚动机构之间保持一间距；
所述左滚动机构包括左前滚动机构和左后滚动机构，左前滚动机构包括左滚轮、左滚
轮轴和左滚轮座，左滚轮装在左滚轮轴上，左滚轮座的左部为矩形法兰、右部为矩形管结
构，该矩形管的上侧面和下侧面上分别设有相对应的轴孔，左滚轮轴的上下两端分别固定
在所述相对应的轴孔中，所述滑块左滑板设有的左孔为矩形孔，该矩形孔与所述左滚轮座
的矩形管相配，左滚轮座的矩形管装在滑块左滑板设有的矩形孔中，左滚轮座左部的矩形
法兰通过螺栓固定在滑块左滑板的前部；左后滚动机构与左前滚动机构的结构相同，左后
滚动机构位于左前滚动机构的后侧，左后滚动机构的左滚轮座左部的矩形法兰通过螺栓固
定在滑块左滑板的后部；左后滚动机构与左前滚动机构之间保持一间距；
所述右滚动机构包括右前滚动机构和右后滚动机构，右前滚动机构包括右滚轮、右滚
轮轴和右滚轮座，右滚轮装在右滚轮轴上，右滚轮座的右部为矩形法兰、左部为矩形管结
构，该矩形管的上侧面和下侧面上分别设有相对应的轴孔，右滚轮轴的上下两端分别固定
在所述相对应的轴孔中，所述滑块右滑板设有的右孔为矩形孔，该矩形孔与所述右滚轮座
的矩形管相配，右滚轮座的矩形管装在滑块右滑板设有的矩形孔中，右滚轮座右部的矩形
法兰通过螺栓固定在滑块右滑板的前部；右后滚动机构与右前滚动机构的结构相同，右后
滚动机构位于右前滚动机构的后侧，右后滚动机构的右滚轮座右部的矩形法兰通过螺栓固
定在滑块右滑板的后部；右后滚动机构与右前滚动机构之间保持一间距。
3.根据权利要求1所述的一种滚动式直线导轨装置，其特征在于，所述滑块上滑板前部
的上前滚动机构位于上滑板前部的右侧，上滑板前部的左侧设有另一上前滚动机构；所述
滑块上滑板后部的上后滚动机构位于上滑板后部的右侧，上滑板后部的左侧设有另一上后
滚动机构。
权 利 要 求 书
1/1页
2
CN 209875736 U
