夏比冲击试验报告
夏比冲击试验的原理
夏比冲击试验的原理咱们聊聊夏比冲击试验，这玩意儿听起来挺高大上的，但其实啊，它就像咱们生活中的“铁汉柔情”测试，看看材料在“突如其来”的打击下，是不是还能保持“坚韧不拔”。
想象一下，你手里拿着一根看似普通的金属条，它可能是桥梁的骨架，也可能是汽车的安全带扣，甚至是飞机上的某个关键部件。
这些家伙，平时都得扛住各种压力，但最怕的就是那种“说来就来”的冲击力，比如车祸、地震或者飞机颠簸。
所以，科学家们就想了个招儿——夏比冲击试验，来检验它们的“硬汉”本色。
试验现场，那叫一个“紧张刺激”。
首先，得给这金属条来个“冰镇疗法”，不是为了吃冰淇淋，而是把它放进一个超级冰箱里，冻得硬邦邦的。
为啥呢？因为温度一变，材料的脾气也跟着变，冷不丁一冻，就能看出它的“真性情”。
接着，就是重头戏了——“一锤定音”。
一个特制的锤子，嗖的一下子，以迅雷不及掩耳之势，朝着金属条的侧面狠狠砸去。
这一下，可不是闹着玩的，力量大得能让人心里咯噔一下。
咱们平时说的“一击即溃”，在这里可不好使，金属条得像个“打不死的小强”，哪怕被砸得“头昏脑涨”，也得给我挺住！这时候，旁边的仪器就开始忙活了，它们像是一群“侦探”，仔细记录着金属条的反应。
是“咔嚓”一声断了，还是只是“皱了皱眉”？能量是怎么被吸收的，变形了多少，这些都逃不过它们的“火眼金睛”。
试验结果一出，那可就是“几家欢喜几家愁”了。
如果金属条表现优异，那它就是“扛把子”级别的，以后在各行各业都能大展拳脚。
要是表现不佳，那可就得“回炉重造”，好好琢磨琢磨怎么提升它的“抗击打能力”了。
说起来，这夏比冲击试验，还真有点“英雄不问出处”的意思。
不管你是钢铁侠的盔甲材料，还是厨房里不起眼的锅铲，都得过这一关。
它不问出身，只看实力，就像咱们常说的，“是骡子是马，拉出来遛遛”。
所以啊，下次当你看到那些坚固耐用的建筑、车辆或者机器时，别忘了背后还有夏比冲击试验这样的“幕后英雄”。
它们默默无闻，却用最简单直接的方式，守护着我们的安全和生活质量。
ASTM金属材料夏比V型缺口冲击试验方法介绍
标准化ASTM金属材料夏比V型缺口 冲击试验方法介绍王 滨(上海材料研究所,上海200437)摘 要:介绍了ASTM金属材料夏比V型缺口冲击试验方法,并与相应的国家标准GB/T229 -1994进行了比较。
关键词:ASTM;冲击试验;标准中图分类号:T265 文献标识码:B 文章编号:100124012(2004)0720367205BRIEFINTRODUCTIONTOSTANDARDFORNOTCHEDBARIMPACTTESTINGOFASTMWANGBin(ShanghaiResearchInstituteofMaterials,Shan ghai200437,China)Abstract:Basic principleandcontentinstandardASTME23202“StandardTestMethodsforNotchedBarIm pact testin gofMetallicMaterials”andASTMA370-03a“StandardTestMethodsandDefinitionsforMechanicalTestin gof SteelProducts”weredescribedinthis paper.VarioustestmethodsbetweenASTMstandardandGB/T229-1994were compared.Ke ywords:ASTM;Im pacttestin g;Standard 夏比V型缺口冲击试验是评价金属材料冲击韧性应用最广泛的一种传统力学性能试验。
我国现行的国家标准GB/T229-1994《金属材料夏比缺口冲击试验方法》(等效采用ISO148∶1983),对夏比V 型缺口冲击试验的适用范围、引用标准、试验原理、术语及定义、试样、试验设备及仪器、试验、试验结果处理及试验报告等进行了详细的叙述,但该标准从所规定的试验机参数到操作程序都与美国ASTM 标准有不少差异。
BS EN 10045-11990 金属材料夏比冲击试验 第一部分测试方法 中文版
BS EN 10045-11990 金属材料夏比冲击试验第一部分测试方法中文版第一部分：测试方法（V和U型缺口）实施对象和领域：本标准详细的描述了金属材料夏比冲击试验的的细节。
3、试验原理：用规定高度的摆锤对处于简支梁扎的缺口试样进行依次性打击，测量试样折断时的冲击吸取功。
4、名词：本标准所适用的名词如表1和图1、图2：表1——名词5、试样：5.1 取样数量和取样位置应该在相应的产品标准中作出详细讲明。
5.2 标准试样应该是55mm长，同时它的截面是10mm见方的正方体，在长度的中心部位开有缺口，两种型号的缺口详细讲明如下：a）V型缺口角度45度，缺口深2mm，缺口弯曲半径0.25mm，如不能制备标准试样，能够采纳宽度7.5mm或5mm等小尺寸试样，缺口应该开在狭窄的一面。
B）U型缺口或锁眼缺口试样，缺口深5mm ,缺口弯曲半径1mm。
除了铸造试样缺口所在的两平行表面达到所需要的周密度则能够不进行机加工以外，原则上试样应该机加工完成。
5.3 缺口所在平均平面应垂直于试样的纵轴线。
5.4 试样详细尺寸公差在表2中给出。
表2——试样尺寸许用公差5.5 。
如果相应的产品标准只能承诺，不管如何，只有两个试样的形状和尺寸相同，那他们的结果比较才有意义。
5.6 机加工应该尽可能的不改变试样的性能，例如，冷热加工应该把对试样的阻碍减到最小。
开缺口应该专门小心。
6.1 试验机应该被严格的制造和安装并符合欧洲标准10 045-2的要求。
试验机要紧的特点含义见表3。
表3——试验机特点6.2 当摆锤式冲击试验机的冲击能量为（300±10）J并采纳标准试样时，则试验视为在正常条件下进行。
在上述条件下确定的缺口冲击功的缩写符号为：——KU 适用于U型冲击试样——KV 适用于V型冲击试样例如：——KV=121J：——名义能量300J——标准V型缺口试样——断裂吸取功121J6.3 试验机有不同的承诺冲击能量，因此在刻度盘上指针所指的冲击能量前应增加KU或KV的标记。
金属夏比冲击试验方法
金属夏比冲击试验方法
金属夏比冲击试验方法是一种测试材料耐冲击性能的方法，主要适用于评估钢材、铝材、合金等金属材料的冲击性能。
该试验方法采用一种高速冲击器对试样施加打击，然后根据试样的裂纹扩展程度和形态来评估试样的耐冲击性能。
具体操作方法如下：
1. 将试样固定在试验机上，调节冲击器的高度和速度。
2. 用冲击器对试样施加一个定量的冲击力，观察试样的裂纹扩展情况。
3. 重复进行测试，直到获得足够的数据进行分析。
4. 根据试样的裂纹扩展程度、变形形态、断口形貌等指标来评估试样的耐冲击性能。
值得注意的是，金属夏比冲击试验方法所得到的数据只能用于比较试样间的差异，不能直接应用于实际应用场合。
对于具体的应用场合，需要根据实际情况进行详细的耐冲击性能测试和分析。
夏比冲击试样 标准

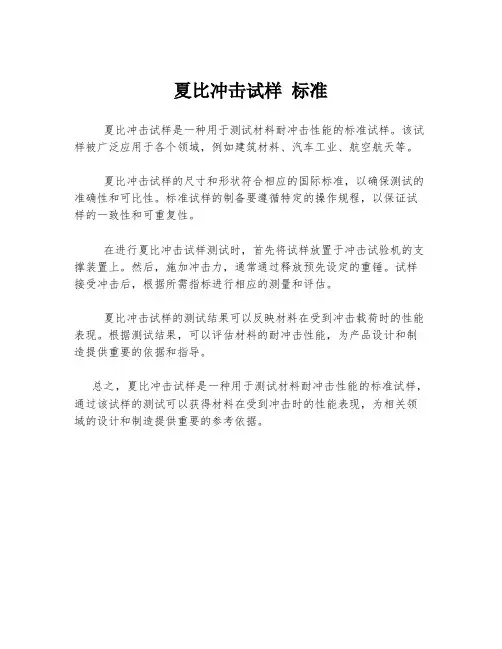

夏比冲击试样标准
夏比冲击试样是一种用于测试材料耐冲击性能的标准试样。
该试样被广泛应用于各个领域，例如建筑材料、汽车工业、航空航天等。
夏比冲击试样的尺寸和形状符合相应的国际标准，以确保测试的准确性和可比性。
标准试样的制备要遵循特定的操作规程，以保证试样的一致性和可重复性。
在进行夏比冲击试样测试时，首先将试样放置于冲击试验机的支撑装置上。
然后，施加冲击力，通常通过释放预先设定的重锤。
试样接受冲击后，根据所需指标进行相应的测量和评估。
夏比冲击试样的测试结果可以反映材料在受到冲击载荷时的性能表现。
根据测试结果，可以评估材料的耐冲击性能，为产品设计和制造提供重要的依据和指导。
总之，夏比冲击试样是一种用于测试材料耐冲击性能的标准试样，通过该试样的测试可以获得材料在受到冲击时的性能表现，为相关领域的设计和制造提供重要的参考依据。
金属冲击试验实验报告
一、实验目的1. 了解金属冲击试验的基本原理和方法。
2. 通过冲击试验，测定金属在不同温度下的冲击吸收功，分析其冲击韧性和韧脆转变温度。
3. 比较不同金属的冲击性能，为金属材料的应用提供参考。
二、实验原理金属冲击试验是一种常用的力学性能试验方法，用于测定金属在冲击载荷作用下的力学性能。
冲击试验原理如下：1. 冲击试验采用摆锤冲击试验机进行，摆锤的势能转化为试样的冲击能，使试样在冲击过程中产生断裂。
2. 试样在冲击过程中吸收的能量称为冲击吸收功（Ak），其计算公式为：Ak = 1/2 mgh，其中m为摆锤质量，g为重力加速度，h为摆锤高度。
3. 通过测定冲击吸收功，可以分析金属的冲击韧性和韧脆转变温度。
三、实验材料与设备1. 实验材料：低碳钢、T8钢、工业纯铁。
2. 实验设备：金属摆锤冲击试验机、游标卡尺、温度计、冲击试样。
四、实验步骤1. 准备试样：将实验材料加工成标准冲击试样，试样尺寸符合GB/T 229-1994《金属夏比缺口冲击试验方法》的要求。
2. 设置试验参数：根据实验要求，调整冲击试验机的摆锤能量和冲击速度。
3. 进行冲击试验：将试样放置在冲击试验机的支座上，缺口位于冲击相背方向，并使缺口位于支座中间。
调整摆锤高度，使摆锤获得一定的势能，然后释放摆锤进行冲击试验。
4. 测量冲击吸收功：记录摆锤冲击试样后剩余的高度，计算冲击吸收功。
5. 测量试样温度：在冲击试验过程中，实时测量试样温度，分析金属的韧脆转变温度。
五、实验结果与分析1. 冲击吸收功：根据实验数据，绘制不同金属在不同温度下的冲击吸收功曲线，分析其冲击韧性和韧脆转变温度。
2. 冲击韧度：根据冲击吸收功，计算不同金属的冲击韧度，比较其冲击性能。
3. 韧脆转变温度：根据冲击吸收功曲线，确定不同金属的韧脆转变温度。
六、实验结论1. 低碳钢、T8钢和工业纯铁在不同温度下的冲击吸收功存在明显差异，说明不同金属的冲击性能存在差异。
2. 低碳钢的冲击韧度最高，T8钢次之，工业纯铁最低。
金属系列冲击试验报告
金属系列冲击试验报告
一、试验内容、目的与要求
通过测定低碳钢、工业纯铁和T8钢在不同温度下的冲击吸收功，观察比较
金属韧脆转变特性。
要求预习GB/T 229-1994 金属夏比缺口冲击试验方法，参照该文件完成试验并且编写试验报告。
同时结合夏比冲击试验归纳总结降低金属韧性的致脆因素。
二、材料、试样与试验设备及试验程序
1、试验材料与试样
试验材料：低碳钢Q235、工业纯铁和T8钢制成的标准U型缺口冲击试样（如图1）。
图1 标准U型缺口冲击试样
2、试验测试内容与相关的测量工具、仪器、设备
摆锤冲击试验机（JB-300B），规格150/300J。
打击能力符合国标要求。
工具显微镜（目镜10×，物镜 2.5/0.08,160/0），最小分度为0.001mm，符合国标中不大于0.02mm的要求。
高低温温度计：最小分度为1℃，符合国标要求。
数字显示式热电偶测温器，保温瓶，液氮，沸水（约100℃）等。
1。
冲击试验报告
143
②
20-Leabharlann 0V154148
130
144
结论：符合GB/T1591-2008
备注：①代表焊缝；②代表热影响区
实验员：日期：审核员：日期：
冲击试验报告
试验单位：河北昭远钢结构有限公司报告编号：ZYC1008—01
编号
板厚
试验温度℃
缺口类型V/U
冲击吸收功
Akv2/J
平均值
①
8
-20
V
114
104
冲击试验报告冲击试验国家标准高低温冲击试验低温冲击试验标准冲击试验机冲击实验报告冲击试验冲击试验标准夏比冲击试验冲击试验报告表格塑料冲击试验报告
冲击试验报告
试验单位：河北昭远钢结构有限公司报告编号：ZYC1008—02
编号
板厚
试验温度℃
缺口类型V/U
冲击吸收功
Akv2/J
平均值
①
20
-20
V
134
156
96
104
②
8
-20
V
104
106
106
105
结论：符合GB/T1591-2008
备注：①代表焊缝；②代表热影响区
实验员：日期：审核员：日期：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
夏比冲击试验报告
夏比冲击试验报告
一、实验目的
1. 掌握冲击试验机的结构及工作原理
2. 掌握测定试样冲击性能的方法
二﹑实验内容
测定低碳钢和铸铁两种材料的冲击韧度，观察破坏情况，并进行比拟。
三﹑实验设备
3. 冲击试验机
4. 游标卡尺
图1-1冲击试验机结构图
四﹑试样的制备
假设冲击试样的类型和尺寸不同，那么得出的实验结果不能直接比拟和换算。
本次试验采用U型缺口冲击试样。
其尺寸及偏差应根据GB/T229-1994规定，见图1-2。
加工缺口试样时，应严格控制其形状﹑尺寸精度以及外表粗糙度。
试样缺口底部应光滑﹑无与缺口轴线平行的明显划痕。
图1-2 冲击试样
五﹑实验原理
冲击试验利用的是能量守恒原理，即冲击试样消耗的能量是摆锤试验前后的势能差。
试验时，把试样放在图1－2的B处，将摆锤举至高度为H的A处自由落下，
冲断试样即可。
摆锤在A处所具有的势能为：
E=GH=GL(1-cosα) (1-1) 冲断试样后，摆锤在C处所具有的势能为：
E1=Gh=GL(1-cosβ)。
(1-2)
1/ 1。
