交通规划Transcad—四阶段法教程
基本步骤：
1.在CAD中画路网，一定要保证每个节点与周围的线相连，不要有多段线。
2.将CAD中的图导进Transcad，既可以把多层路网同时导进去，然后进行地理文件的合并，
也可以在开始就一起导进去。
3.在Transcad路网中输入数据时，记得要输入在modify table中新增Capacity，transit time
等字段。在小区层中要至少新增P（production）和A（Attraction）两个字段
4.导出形心，建立路网
a. 创建小区质心。在分区层上，Tool—Export…调出图4-6对话框 框中各选择如图示，
注意：格式选standard geographic, 点OK，保存。质心继承分区所有属性。
b.加载。在路网（.dbd）层上，加载分区层、质心层。
c.建索引（Index）。在Connect之前一定要在“路网Endpoint”层的Dataview上新加一字段
取名为index，保存。因为连接后质心作为路网Endpoint(line endpoint) 层上的一个普通的点。
建立Index以便路网Endpoint层上的质心点ID与质心层的质心ID对应，用以ID转换。
d.连接（Connect）。将质心点连接到路网。
在质心层上Tools—Map Editing—Connect…调出其对话框图4-7
Connect…调出其对话框 图4-7a Connect…调出其对话框 图4-7b
Setting卡上：如图。Fill卡：Node field里选index；Fill with里选
IDs from 质心layer. （这便将质心层上质心ID填充进index，以便和
路网Endpoint层上的质心点ID建立对应关系。）点OK。质心连接完成。路网（dbd）
已显示连接。
e.填充连接后新增路段的值。将其通行能力设为无穷大（大数即可），通行时间设为很小
Export对话框 图4-6
的值。
f.选择endpoint层，点工具栏（tools）的选择图标（select by condition）输入条件，
index>0,选择集默认名为为selection，将其作为一个选择集。以便下一步输入，让软件找
到这些质心点。
g.创建路网（Create）。
在路网层上，Networks/Paths—Create…
调出其对话框，图4-8
将Optional Fields里的内容全选，
连接后的路网将继承这些属性。点OK，
保存Network。至此，路网创建完成！
5.生成阻抗矩阵，Networks/Paths—Multiple paths…调出其对话框 在Minimize里选相
对行程时间；From、To里选Selection 。
d.将endpoint层与形心层的id连接起来
得到结果
e.id转换
得到结果
3.重力模型得到交通分布
结果
4.交通分配
得到结果
交通需求预测四阶段法概述ppt课件
➢ 交通调查 ➢ 交通与土地利用 ➢ 交通需求预测 ➢ 交通网络布局与规划设计 ➢ 交通网络分析评价
.
交通需求预测四阶段法概述
四阶段法： 1. 交通的发生
与吸引 2. 交通的分布 3. 交通方式划
分 4. 交通流分配
.
第一章 交通的发生与吸引
相关概述 交通发生与吸引的影
响因素 出行生成预测 出行发生和吸引预测
非平衡分配模型分类 非平衡分配模型方法
.
.
.
.
第三节 平衡分配方法
用户平衡最优模型及其求解算法 系统最优分配模型及其求解算法
.
集计分析与非集计分析的区别 非集计分析的背景 模型分类 1. Probit模型 2. Logit模型
.
第八章 交通流分配
交通量分配的基本概 念，原理，方法
非平衡分配模型和算 法
平衡分配模型和算法 随机均衡分配模型流分配基本概念
.
.
.
第二节 非平衡分配方法
交通规划原理概述
交通规划的重要性和迫切性
我国城市化和汽车化正在以前所未有的速度推进，带来了 城市土地的超强度开发和无秩序化，以及交通堵塞，环境 污染，交通事故等问题。针对这些问题，进行合理的交通 规划可以调整交通结构，均衡交通需求，适应和拉动土地 利用等重要手段。由此可见交通规划的重要性和迫切性。
① 乌尔西斯重力模型 ② 美国公路局重力模型（B.P.R.模型）
3. 双约束重力模型
.
.
.
第四节 机会模型
.
第五节 最大熵法
.
第三章 交通方式划分
交通方式划分的 影响因素
交通方式划分的 主要方法
交通方式划分模 型
道路交通规划基础2四阶段法
口或单位经济指标等）交通产生、吸引量，如假定其是
稳定的，则根据规划期限各交通区的用地面积（人口量
或经济指标等），便可进行交通生成预测。
ü 把现状已有的交通小区的产生、吸引量乘上增长率，得
到各小区未来年的产生、吸引交通量。
ü 增长率法特点：简洁方便。但是增长率确定过于粗略，
精确度较低。
Page 11
@城市交通需求分析与发展预测
步行
自行车 汽车 摩托车
公共汽车 轨道交通
@城市交通需求分析与发展预测
n 阶段三：方式划分
➢ 交通方式划分模型 1.转移曲线：
根据大量的调查统计资料绘制的各种交通方式的分担率与 其影响因素之间的关系曲线。
特点是简单直观。 2.函数模型
线性模型（最为简单） Logit模型
Page 34
@城市交通需求分析与发展预测
n 阶段一：出行生成（交通的产生与吸引）
2. 原单位法： ü 是将单位交通源产生的平均交通量作为原单位，将原单位
与总单位数量相乘而得到整个研究地区的总生成交通量。 ü 常使用的原单位有：居住人口每人平均产生的交通量、就
业人口每人平均产生的交通量、不同类型的家庭每户平均 产生的交通量、不同用途土地单位面积平均产生的交通量。 ü 原单位的现值是从OD调查结果中分析得到。最常用的方法 是函数法。
OD交通量
个人属性
轿车利用层
方式选择层
公交利用层
轿车
公交车
Page 32
@城市交通需求分析与发展预测
n 阶段三：方式划分
➢ 交通方式选择类型
3.集计选择：以交通小区为单位
4.非集计选择：以个人为单位
5.二者择一
步行、自行车
交通规划四阶段法预测第二阶段
j
j
该方法是Detroit（底特律）市1956年规划首次被开发利用， J.D.Carol提出的。
特点：
考虑的因素较平均增长率法全面；但同样是收敛速度慢，需 要多次迭代才能求得将来年的分布交通量。
求将来 OD 分布交通量（单位：万次）。设定收敛标准ε=3%
D O
1
2
3
现状值 将来值
1
4
2
2
8
20
2
3
2）阻抗问题：分区内的出行，阻抗不易确定。若Rij接 近于0，则出行分布量将产生偏大的估计；其解决方法是：
一是qii不用引力模型，用其他方法，作为第1次近似值。如 以分区规模和交通服务条件作自变量建立回归分析模型；
二是修改分布阻抗，采用更一般的函数关系f(Rij)；
第三节 重力模型法
常见的交通阻抗函数有：
Rij a1twij a2ttij a3tvij a4tnij a5Fij a6 j
式中：twij－到达或离开车站的步行时间； ttij－在车站的等待时间； tvij－i到j在车旅行时间； tnij－i、j间发生的换乘时间； Fij－i、j间出行需要的费用； φj－i到j的节点费用（特别是停车）； δ－随机变量，代表未被包含的属性，如安全、舒适和方便性等； a1，a2，…a6－各费用元素的权重；它们将各种属性转换成合适的度量单 位，如货币或时间。
R广义费用（又叫交通阻抗），可以是出行时间、距离、费 用、票价、油耗或指标的综合。
（模型构造上不能保证预测值满足交通守恒约束条件）
费用可以用距离、时间或货币来表示。一般地，可 通过一个统一的度量来表示，通常将这个度量称为出 行的广义费用。它是典型的出行属性的线性函数，该 函数的系数代表着属性的重要程度（权重）。如交通 方式k的广义费用的一种可能表达形式为：
transcad交通规划实例详细步骤
TransCAD交通规划实例作者：applepin◆启动TransCAD软件插入软件狗，启动TransCAD软件。
◆建立路段层点击新建文件图标，出现点击建立地理文件，点击OK，出现选择文件类型更改名字更改名字选中Line 层地理文件类型，并更改名字，点击OK，出现路段层属性对话框：点击Add Field，逐一增加字段属性点击OK，出现保存对话框：选择保存路径及文件名称点击Save,出现路段层地图界面添加路段在路段层上，点击Tools→map editing→toolbox出现地图编辑工具栏：点击，逐一增加路段应用保存得到7条线路、5个节点的路网。
输入路段属性数据打开路段层数据库：逐一输入路段属性数据(通行时间等于路段长度除以速度)点击新建文件图标，出现点击建立地理文件，点击OK，出现点击OK，出现小区层属性对话框逐一添加小区的字段属性点击OK，出现保存对话框：起好名字，点击Save。
再次回到路段层地图界面。
画小区。
点击Tools→map editing→toolbox出现工具栏：画出3个小区，并保存。
输入小区属性数据打开小区层数据库输入各小区的属性数据将小区质心点连接到路网（目的是做ID转换）。
在节点层上，增加Index。
原先节点层上只有经纬度两个字段两个字段点击数据库菜单，修改数据库属性增加一个新字段Index在小区层上，点击Tools→Map Editing →Connect调出对话框：点击Fill,完成如下设置：点出OK，路网显示出已经连接，出现小区质心节点打开点层数据库，发现新的变化：打开路段层数据库，发现新的变化：增加的三个节点的Index序号分别是小区号小区质心节点增加了6,7，8三个节点◆ 填充连接后新增路段(质心连杆)的值。
将其通行能力设为无穷大（大数即可）的值，通行时间设为很小的值。
◆ 在点层上，做点的选择集。
点击Tools →Selection填充连接后新增路段的值出现点选择工具栏：直接用鼠标点击数据库第一列位置，出现红色圆点，表示已经将Index的点选入选择集：建立网络。
交通规划四阶段法之欧阳家百创编

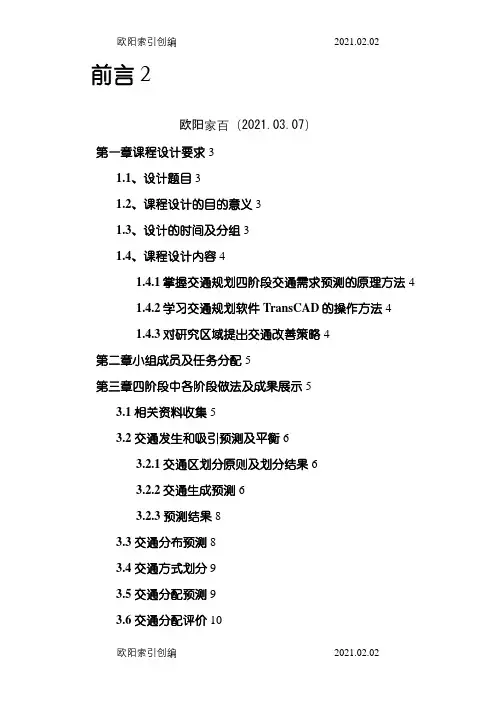

前言2欧阳家百（2021.03.07）第一章课程设计要求31.1、设计题目31.2、课程设计的目的意义31.3、设计的时间及分组31.4、课程设计内容41.4.1掌握交通规划四阶段交通需求预测的原理方法41.4.2学习交通规划软件TransCAD的操作方法41.4.3对研究区域提出交通改善策略4第二章小组成员及任务分配5第三章四阶段中各阶段做法及成果展示53.1 相关资料收集53.2 交通发生和吸引预测及平衡63.2.1交通区划分原则及划分结果63.2.2交通生成预测63.2.3 预测结果83.3 交通分布预测83.4 交通方式划分93.5 交通分配预测93.6 交通分配评价103.7 对我校道路网分析及建议113.7.1道路网规划113.7.2慢行交通系统设计123.7.3道路横断面设计133.7.4总结13第四章 transcad中交通规划四阶段法具体操作144.1生成初始路网图144.1.1 生成路网前准备144.1.2 新建路网层（线层）144.2 生成小区图144.3 在路网与交通区层填入数据并进行人口预测154.4 生成小区质心154.5 创建网络164.6 生成阻抗矩阵164.7 对未来年限小区发生与吸引量进行平衡164.8 用重力模型进行交通分布预测174.9 进行交通分配并查看结果174.10 绘制小区质心间的期望线184.11 交通方式划分19第五章总结19前言此次课程设计名为“交通规划课程设计”，指导教师为王振报老师。
此次课程设计为期两周，于2012年8月27日开始到2012年9月7日结束。
在此次课程设计中，在王老师的带领下我们主要学习了交通规划的四阶段法的设计过程和transcad的使用方法。
在此次课程设计中，在王老师的带领下，我组齐心协力、刻苦研究，于2012年9月7日完成了课程设计所设定的目标。
在此我仅代表我个人和我组的全体成员感谢王老师对我们的耐心辅导。
以下为我个人在此次课程设计中所取得的成果。
详解四阶段法模型
一、交通生成模型交通出行生成模型是用于预测一个交通小区每天或每一高峰时段所生成的交通出行量。
交通生成预测是在研究城市未来社会经济发展规模、人口规模和土地利用情况的基础上，预测划分的各个交通小区可能产生或吸引的交通总量。
即0D矩阵中行和列交通生成模型分为交通产生模型及交通吸引模型两个部分，常用的模型包括增长率模型、回归分析模型、类型分析模型等。
增长率模型该模型的基本思想是：从OD调查中，可以得出单位用地面积、单位人口或单位经济指标等参数的交通产生、吸引量，如果假定其交通量是稳定的，则根据未来各交通区的用地面积、人口数量或经济指标等参数进行交通生成预测。
回归分析模型该模型的基本思想是：假定未来年的交通生产量与各因素(自变量)的关系与当前年相同。
根据调查资料，建立交通产生或吸引与其主要影响因素之间的回归方程，利用所建立的回归方程进行交通生成预测。
类型分析模型该模型的基本思想是：以家庭为分析单位，根据对出行起决定作用的一些因素将整个对象区域的家庭划分成若干类型。
以基于同一类型的家庭出行因素相同、各家庭的出行次数基本相同、各类家庭当前年的出行率一直到未来年都不变的假设，确定未来年各类家庭的出行率和各交通小区中家庭数目，进行交通生成预测。
二、交通分布模型交通出行分布模型预测从每一个出行发生的交通小区i到每一个出行吸引的交通小区j的出行交通流q，，推求各个交通小区间的交通分布量，构成一个分布矩阵。
出行分布模型的种类较多，如增长系数模型、重力模型、机会模型等，其中重力模型使用最为普遍该模型的基本思想是：假定交通分布的模式在当前年和未来年变化不大，能够用某一增长系数对未来年的交通分布状况进行预测。
增长系数模型是一种比较简单的分布模型，包括平均增长率模型、Detroit 模型及Frator模型等。
重力模型的基本思想是：交通，I\区i到交通小区j的交通分布量与交通小区i的交通产生量、交通小区j的交通吸引量成正比，与交通小区i和j之间的交通阻抗系数参数(如两区之间交通的距离、时间或费用等)成反比。
交通需求预测四阶段法 ppt课件
交通需求预测四阶段法
闫小勇 kaiseryxy@
交通需求预测四阶段法
提纲
1 交通生成预测 2 交通分布预测 3 交通方式划分 4 交通分配 5 总结
交通需求预测四阶段法
1 交通生成预测
预测目的：
未来年各小区的发生与吸引交通量。
基础数据：
现状年各小区的发生与吸引交通量；
未来年各小区发生与吸引交通量；
小区间费用矩阵（重力模型）。
常用方法：
增长系数法
qij
qi0j
f（OOi0i
，Dj ） Di0
重力模型 qijOiDj f(cij) 交通需求预测四阶段法
3 交通方式划分
预测目的：
将各小区间的全方式分布量划分为分方式的分布量。
基础数据：
未来年各小区间的全方式交通分布量；
应理解各阶段预测模型的基本原理、适用范围、 所需数据以及参数标定方法，并结合交通规划 软件（如TransCAD等）勤加练习，方能掌握 并灵活应用四阶段法。
交通需求预测四阶段法
本讲到此结束
谢谢各位网友！
交通需求预测四阶段法
基础数据：
未来年各小区间某种交通方式的分布量；
交通网络拓扑结构与阻抗函数；
现状年路段观测流量（标定模型参数用）
常用方法： 平衡分配方法
tt01 VC
非平衡分配方法
随机分配方法
交通需求预测四阶段法
5 总结
四阶段法的模型思路清晰，相关的数据调查技 术和计算软件也比较成熟，是目前交通规划需 求预测的主流方法。
社会经济与土地利用基础资料。
常用方法：
原单位法 交叉分类法 回归分析法
O i bs xis
transcad交通规划实例详细步骤
transcad交通规划实例详细步骤TransCAD交通规划实例作者：applepin◆启动TransCAD软件插入软件狗，启动TransCAD软件。
◆建立路段层点击新建文件图标，出现点击建立地理文件，点击OK，出现选择文件类型更改名字更改名字选中Line 层地理文件类型，并更改名字，点击OK，出现路段层属性对话框：点击Add Field，逐一增加字段属性点击OK，出现保存对话框：选择保存路径及文件名称点击Save,出现路段层地图界面添加路段在路段层上，点击T ools→map editing→toolbox出现地图编辑工具栏：点击，逐一增加路段应用保存得到7条线路、5个节点的路网。
输入路段属性数据打开路段层数据库：逐一输入路段属性数据(通行时间等于路段长度除以速度)点击新建文件图标，出现点击建立地理文件，点击OK，出现点击OK，出现小区层属性对话框逐一添加小区的字段属性点击OK，出现保存对话框：起好名字，点击Save。
再次回到路段层地图界面。
画小区。
点击Tools→map editing→toolbox出现工具栏：画出3个小区，并保存。
输入小区属性数据打开小区层数据库输入各小区的属性数据将小区质心点连接到路网（目的是做ID转换）。
在节点层上，增加Index。
原先节点层上只有经纬度两个字段两个字段点击数据库菜单，修改数据库属性增加一个新字段Index在小区层上，点击T ools→Map Editing →Connect调出对话框：点击Fill,完成如下设置：点出OK，路网显示出已经连接，出现小区质心节点打开点层数据库，发现新的变化：打开路段层数据库，发现新的变化：增加的三个节点的Index序号分别是小区号小区质心节点增加了6,7，8三个节点◆ 填充连接后新增路段(质心连杆)的值。
将其通行能力设为无穷大（大数即可）的值，通行时间设为很小的值。
◆ 在点层上，做点的选择集。
点击Tools →Selection填充连接后新增路段的值。
transcad轨道交通步骤
transcad轨道交通步骤TransCAD是一个专门用于轨道交通规划和分析的软件工具，它提供了一系列功能强大的工具，可用于轨道交通网络的建模、运营分析、需求预测等方面。
本文将介绍使用TransCAD进行轨道交通规划的步骤。
一、数据准备在使用TransCAD进行轨道交通规划之前，首先需要准备相关的数据。
这些数据包括道路网络数据、公交线路数据、人口分布数据、交通需求数据等。
通过收集和整理这些数据，可以为轨道交通规划提供必要的基础。
二、建立轨道交通网络在TransCAD中，可以通过绘制道路线、设定交叉口、设置站点等方式来建立轨道交通网络。
建立轨道交通网络时，需要考虑到交通流量、道路容量、交通规则等因素，以保证网络的合理性和可行性。
三、设置交通需求在TransCAD中，可以通过设置交通需求来模拟不同时间段的交通流量。
交通需求可以根据人口分布、就业分布、出行方式等因素进行设定。
通过设置交通需求，可以预测未来轨道交通的客流量，为规划轨道交通线路和站点提供依据。
四、进行交通分析在TransCAD中，可以进行各种交通分析，如交通流量分析、交通状况分析、交通模拟分析等。
通过这些分析，可以评估轨道交通网络的运行情况，发现潜在的问题，并提出合理的改进方案。
五、轨道交通线路规划基于前面的数据准备和交通分析结果，可以利用TransCAD进行轨道交通线路规划。
轨道交通线路规划包括确定线路走向、站点设置、站点间距离等。
在规划过程中，需要考虑到交通需求、土地利用、环境保护等因素，以满足不同人群的出行需求。
六、轨道交通运营分析使用TransCAD进行轨道交通规划后，可以进行运营分析。
运营分析包括列车运行图的制定、乘客换乘分析、列车运行速度的优化等。
通过运营分析，可以评估轨道交通的运营效果，提出改进意见，以提高轨道交通的服务质量。
七、评估和优化在轨道交通规划完成后，需要对规划方案进行评估和优化。
评估可以通过模拟分析、调查问卷等方式进行，以评估规划方案的可行性和可行性。
