渭河特大桥横桥挂篮拆除方案
挂篮后移拆除安全技术交底模板
一、交底目的为确保挂篮后移拆除施工过程中的安全，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、交底对象1. 参与挂篮后移拆除施工的所有人员；2. 施工现场管理人员；3. 施工监督人员。
三、交底内容1. 挂篮后移拆除工程概况（1）工程名称：____________________；（2）工程地点：____________________；（3）工程规模：____________________；（4）施工周期：____________________。
2. 挂篮后移拆除施工工艺及流程（1）挂篮后移拆除工艺：1）检查挂篮结构及设备；2）拆除挂篮悬吊系统；3）拆除挂篮模板系统；4）拆除挂篮主桁架；5）拆除挂篮轨道及轨道钢垫梁；6）拆除挂篮其他附属设施。
（2）挂篮后移拆除流程：1）制定拆除方案；2）组织施工人员学习拆除方案；3）做好安全防护措施；4）进行拆除作业；5）拆除完成后，清理现场。
3. 拆除过程中的安全注意事项（1）施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品；（2）严格遵守操作规程，不得违章作业；（3）高空作业时，必须系好安全带，并采取防坠落措施；（4）严禁酒后作业、疲劳作业；（5）拆除过程中，严格控制桥墩两侧的不平衡重量，不大于10吨；（6）下放底模平台时，速度要同步匀速，防止模板损坏；（7）拆除过程中，严禁破坏原有部件，不允许胡乱进行切割；（8）施工过程中，注意观察周围环境，发现异常情况立即停止作业，并向现场负责人报告；（9）特殊工种从业人员严格持证上岗，并确保证件真实有效；（10）施工结束后，清理现场，确保施工场地整洁。
四、应急措施1. 火灾：立即使用灭火器、消防水枪等灭火设备进行灭火，同时报警求助；2. 坍塌：立即组织人员撤离现场，并报警求助；3. 其他紧急情况：根据实际情况，采取相应的应急措施。
五、交底要求1. 施工人员要认真听取安全技术交底，并做好记录；2. 施工现场管理人员要加强对拆除施工的监督检查，确保安全措施落实到位；3. 施工监督人员要严格按照施工方案和操作规程进行监督检查，确保施工安全。
架桥拆除工程施工方案范本
一、工程概况本工程为某高速公路架桥拆除工程，主要包括桥面结构、桥墩、桥台等部分的拆除。
工程地点位于XX省XX市，桥梁全长XX米，宽XX米，为预应力混凝土结构。
为确保施工安全、顺利进行，特制定本施工方案。
二、施工准备1.技术准备（1）熟悉相关规范、规程，掌握架桥拆除工程的施工技术要求。
（2）对施工人员进行技术交底，确保施工人员了解施工方案、安全措施等。
（3）对施工机械、设备进行检查，确保其性能良好。
2.材料准备（1）准备拆除所需的工具、设备，如电钻、切割机、吊车、运输车辆等。
（2）准备施工材料，如安全防护用品、消防器材等。
3.人员准备（1）组建施工队伍，明确各工种人员职责。
（2）对施工人员进行安全教育，提高安全意识。
三、施工步骤1.拆除桥面结构（1）采用切割机对桥面混凝土进行切割，切割完成后用吊车将桥面构件吊离现场。
（2）在桥面切割过程中，注意保护预留钢筋，避免损坏。
2.拆除桥墩（1）采用切割机对桥墩混凝土进行切割，切割完成后用吊车将桥墩构件吊离现场。
（2）在桥墩切割过程中，注意保护预留钢筋，避免损坏。
3.拆除桥台（1）采用切割机对桥台混凝土进行切割，切割完成后用吊车将桥台构件吊离现场。
（2）在桥台切割过程中，注意保护预留钢筋，避免损坏。
四、安全措施1.施工前，对施工人员进行安全教育，提高安全意识。
2.施工过程中，严格执行安全操作规程，确保施工安全。
3.施工现场设置安全警示标志，禁止无关人员进入。
4.施工机械、设备操作人员必须持证上岗。
5.施工现场配备消防器材，确保消防设施齐全。
6.施工过程中，加强现场巡查，及时发现并处理安全隐患。
五、环境保护措施1.施工现场设置围挡，防止施工扬尘污染。
2.施工过程中，采用低噪声、低扬尘的施工方法。
3.施工结束后，对施工现场进行清理，恢复原状。
六、施工进度安排1.施工前准备：1天2.拆除桥面结构：2天3.拆除桥墩：3天4.拆除桥台：2天5.清理施工现场：1天总计：9天本施工方案旨在确保架桥拆除工程安全、顺利进行。
大桥专项拆除方案
大桥专项拆除方案一、工程概况。
咱们要拆的这座大桥啊，就像一个服役多年的老伙计，现在到了退役的时候了。
它横跨在[具体位置]，有[具体长度]长，[结构类型]的结构。
这桥啊，经历了这么多年的风吹雨打、车来车往，现在要安全又高效地把它拆除掉，可不是件简单的事儿。
二、拆除目标。
1. 首要目标就是安全第一，可不能出啥乱子。
拆桥的时候，既不能让工人兄弟有危险，也不能影响周围的居民和过往的车辆、船只（如果有的话）。
2. 然后呢，得把这桥拆得干干净净、利利索索的。
就像收拾屋子一样，不能留下一堆烂摊子。
3. 还有啊，要尽可能地回收利用那些还能用的材料，这就好比是把旧衣服里能补的补丁都留下来，环保又省钱。
三、前期准备。
1. 人员组织。
得找一帮靠谱的兄弟来干这活。
有经验丰富的拆桥老师傅，就像那些久经沙场的大厨，知道怎么下刀。
还要有年轻力壮的小工，负责干些体力活，就像后厨的帮厨小弟。
另外，安全监管人员可不能少，他们就像战场上的侦察兵，时刻盯着有没有危险情况。
开工前得给大家好好培训培训，讲讲拆除过程中的安全注意事项，就像老师给学生上课一样，每个人都得清楚自己要干啥，不能瞎干。
2. 设备准备。
各种拆桥的“神器”得准备齐全。
像大型的起重机，那就是咱们的大力士，负责把大块的桥体构件吊起来。
还有破碎机，就像一个凶猛的怪兽，把坚硬的混凝土和钢结构咬碎。
切割设备也不能少，这就像是一把超级锋利的手术刀，精准地切割那些连接部位。
在把这些设备运到现场之前，得检查检查再检查，确保它们都能正常工作。
就像出门前检查自己的手机有没有电一样重要。
3. 周边环境调查。
先得把大桥周围的情况摸清楚。
看看周围有没有居民区、工厂或者其他重要的设施。
要是有，得提前和人家打好招呼，商量好怎么避免影响到他们。
这就像去邻居家串门，先得礼貌地通知一声。
还要看看周围的交通情况，是水路还是陆路，怎么设置临时的交通管制措施，保证在拆除过程中，其他人还能正常出行。
四、拆除步骤。
渭河特大桥连续刚构合龙段施工技术

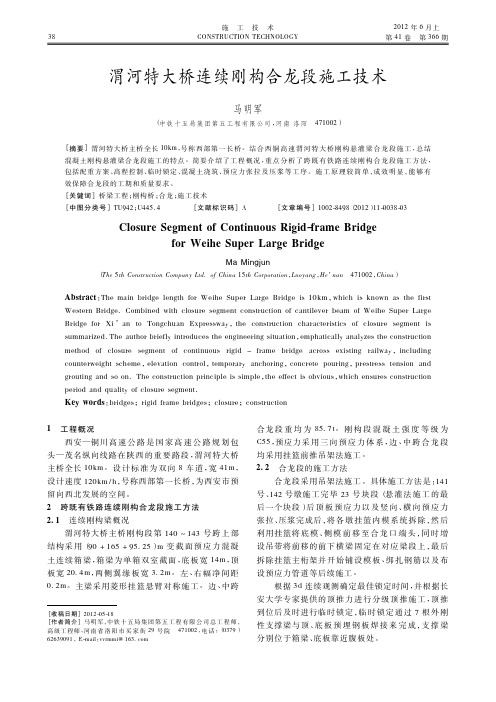

施 工 技 术 CONSTRUCTION TECHNOLOGY
2012 年 6 月上 第 41 卷 第 366 期
渭河特大桥连续刚构合龙段施工技术
马பைடு நூலகம்军
（ 中铁十五局集团第五工程有限公司， 河南 洛阳 471002 ）
［摘要］ 渭河特大桥主桥全长 10km ， 号称西部第 一 长 桥 。 结 合 西 铜 高 速 渭 河 特 大 桥 刚 构 悬 灌 梁 合 龙 段 施 工 ， 总结 混凝土刚构悬灌梁合龙段施工的特点 。 简要介绍了工 程 概 况， 重点分析了跨既有铁路连续刚构合龙段施工方法， 包括配重方案 、 高程控制 、 临时锁定 、 混凝土浇筑 、 预 应 力 张 拉 及 压 浆 等 工 序 。 施 工 原 理 较 简 单， 成 效 明 显， 能够有 效保障合龙段的工期和质量要求 。 ［关键词］ 桥梁工程； 刚构桥； 合龙； 施工技术 ［中图分类号］ TU942 ； U445． 4 ［文献标识码］ A ［文章编号］ 10028498 （ 2012 ） 11003803
合龙 段 重 均 为 85. 7t 。 刚 构 段 混 凝 土 强 度 等 级 为 C55 ， 预应力 采 用 三 向 预 应 力 体 系， 边、 中跨合龙段 均采用挂篮前推吊架法施工 。 2. 2 合龙段的施工方法 合龙段采用吊架法施工 。 具体施工方法是： 141 142 号墩施 工 完 毕 23 号 块 段 （ 悬 灌 法 施 工 的 最 号、 后一个块段 ） 后 顶 板 预 应 力 以 及 竖 向 、 横向预应力 张拉 、 压浆完成后， 将 各 墩 挂 篮 内 模 系 统 拆 除， 然后 侧 模 前 移 至 合 龙 口 端 头， 同时增 利用挂篮将 底 模 、 最后 设吊带将前移的前 下 横 梁 固 定 在 对 应 梁 段 上， 拆除挂篮主桁架并 开 始 铺 设 模 板 、 绑扎钢筋以及布 设预应力管道等后续施工 。 根据 3d 连续观测确定最佳锁定时间， 并根据长 顶推 安大学专家提供的 顶 推 力 进 行 分 级 顶 推 施 工， 到位后及时进行临 时 锁 定， 临时锁定通过 7 根外刚 性支撑梁与 顶 、 底 板 预 埋 钢 板 焊 接 来 完 成， 支撑梁 底板靠近腹板处 。 分别位于箱梁 、
挂篮桥施工方案(3篇)
第1篇一、项目概述1. 项目背景随着我国经济的快速发展，交通运输需求日益增长，桥梁建设成为交通基础设施建设的重要组成部分。
挂篮桥作为一种新型的桥梁施工方法，具有施工速度快、安全性高、经济效益显著等特点，广泛应用于大跨度桥梁的建设中。
本方案旨在为某地区一座大跨度挂篮桥提供详细的施工方案，以确保工程顺利进行。
2. 工程概况（1）工程名称：某地区大跨度挂篮桥（2）工程地点：某地区（3）桥梁类型：预应力混凝土悬臂梁桥（4）桥梁跨径：主跨80米，引桥20米（5）设计荷载：汽车-超20级，挂车-120二、施工准备1. 施工组织（1）成立项目部，明确各部门职责。
（2）编制详细的施工组织设计，包括施工进度、质量、安全、环保等方面。
（3）制定应急预案，确保施工过程中突发事件得到及时处理。
2. 施工设备（1）主要设备：挂篮、模板、钢筋加工设备、混凝土搅拌运输车、吊车、汽车吊等。
（2）辅助设备：发电机、空压机、照明设备、安全防护设施等。
3. 材料准备（1）水泥、砂、石子、钢筋等原材料，需符合国家相关标准。
（2）模板、支架、钢筋加工材料等。
4. 施工人员（1）组织施工队伍，明确各工种人员职责。
（2）进行技术交底，确保施工人员掌握施工工艺和质量标准。
（3）对施工人员进行安全教育，提高安全意识。
三、施工工艺1. 施工流程（1）基础施工：开挖基础、绑扎钢筋、浇筑混凝土。
（2）支架及模板安装：搭设支架、安装模板、检查验收。
（3）钢筋加工及安装：加工钢筋、绑扎钢筋、焊接连接。
（4）混凝土浇筑：运输混凝土、布料、振捣、养护。
（5）挂篮安装及调整：安装挂篮、调整位置、检查验收。
（6）悬臂浇筑：绑扎钢筋、安装模板、浇筑混凝土、养护。
（7）合龙及桥面系施工：合龙、安装桥面系、验收。
2. 施工工艺要点（1）基础施工：严格按照设计图纸进行施工，确保基础稳定。
（2）支架及模板安装：支架搭设牢固，模板平整，确保混凝土成型质量。
（3）钢筋加工及安装：钢筋加工符合要求，绑扎牢固，焊接质量达标。
挂篮拆除安全技术交底
挂篮拆除安全技术交底一、工程范围本交底适用于xx（正线）（98+180+98）m连续梁挂篮拆除施工。
二、施工工艺悬臂段21#块张拉完毕后方可进行挂篮拆除作业，挂篮拆除前，必须向所有参加挂篮拆除的作业人员进行技术交底、安全交底，使全体作业人员熟悉挂篮操作性能、操作规程及拆除顺序、要点，严格执行本技术交底。
拆除挂篮作业需两边对称拆除，严禁两边不平衡重超过10t。
1、前期准备拆除安全防护及挂篮两侧操作平台。
2、拆除顺序：拆除内模顶板→拆除挂篮侧模→拆除挂篮底模→拆除杆件→拆除横向连接桁架→拆除剩余主桁架→拆除轨道3、拆除内模顶板用倒链挂住箱室内滑梁及内模顶板，将其固定，放松原内滑梁和挂篮连接的精轧螺纹钢，使倒链受力，放松倒链将内滑梁及内模顶板下放到箱室内。
待侧模及底模卸除之后，用气割解除滑梁与模板的连接，边跨用卷扬机将内模顶板吊至桥下（中跨由于空间较小，将内模顶板和内滑梁解体后，分块将内模顶板取出吊至桥下）。
4、拆除挂篮侧模利用挂篮预留孔，用倒链、钢丝绳将侧模前后固定在梁上，卸除原挂篮连接外滑梁的精轧螺纹钢筋，用卷扬机外滑梁抽出并吊至桥下。
然后再用卷扬机吊住侧模，解除之前固定侧模的倒链，使模板脱离梁体，在用卷扬机将侧模吊至桥下。
5、拆除挂篮底模（含底模钢板、挂篮底板的纵向工字钢及挂篮前后下横梁）两边侧模卸除后，用倒链代替原来的精轧螺纹钢筋和钢吊带，具体做法为用倒链和钢丝绳将底模前端固定；在利用现在正使用的挂篮预留孔，用倒链将底模后端与梁体固定。
然后在卸除原来的精轧螺纹钢筋和钢吊带，让倒链受力。
因为卷扬机直接吊底模施工时不方便，需将底模下放一定距离后方可再用卷扬机卸除底模。
同步放松前后倒链使底模脱离梁体，并保持底模在下放过程中水平。
下放距离为卷扬机方便吊卸为止，用两台卷扬机将底模吊至桥下。
6、拆除前上横梁和主桁架和杆件内模顶、侧模和底模卸除完后，此时挂篮已不承受模板荷载，挂篮前上横梁上的所有精轧螺纹钢筋、钢吊带及垫梁在卸除模板时已全部卸下，所以现在可以将前上横梁直接用两辆卷扬机卸下。
挂篮拆除方案(汇编)
新建贵阳至广州铁路13标段北江特大桥西引桥跨北江西堤连续梁挂篮拆除专项施工方案编制：审核：批准：编制日期：2013年1月目录1.编制依据 (1)2.工程概况 (1)3.挂篮拆除施工总体方案 (3)3.1、挂篮系统构成 (3)3.2、挂篮拆除整体方案 (5)4.挂篮拆除施工流程及主要施工方法 (4)4.1施工流程 (4)4.2拆除步骤 (6)5、劳动力配置 (12)6、施工机具配置 (13)7 挂篮拆除安全保证措施 (13)7.1 底篮拆除安全保证措施 (13)7.2 挂篮前移、后退安全保证措施 (13)7.3 高空作业及跨河施工安全保证措施 (15)1.编制依据①《铁路混凝土工程施工技术指南》铁建设[2010]241号②《高速铁路桥涵工程施工技术指南》铁建设[2010]241号③《高速铁路桥涵工程施工质量验收标准》TB10752-2010④《铁路混凝土工程施工质量验收标准》TB10424-2010⑤《60+100+60m连续梁菱形挂篮使用说明书》；⑥《新建铁路贵阳至广州线贺州至广州段施工图北江特大桥跨北江西堤四线（60+100+60）m预应力混凝土连续梁》图号：贵广贺广施（桥）-197-梁128-Ⅱ；⑦《60+100+60m四线挂篮设计图纸》；⑧《北江特大桥跨北江西堤60+100+60m连续梁上部结构施工专项作业指导书》；⑨《挂篮安全操作规程》；⑩《铁路预应力混凝土连续梁（刚构）悬臂浇筑施工技术指南》（TZ324-2010）。
2.工程概况北江特大桥西引桥253#～256#（60+100+60）预应力混凝土连续梁在253#~256#梁跨跨越北江西堤，254#墩地面标高为5.09m，255#墩地面标高4.31m。
箱梁底（6#段）距地面高度为13.605m。
如图2.1、跨北江西堤连续梁平面图精品文档图2.1 跨北江西堤连续梁平面图精品文档3.挂篮拆除施工总体方案3.1、挂篮系统构成（1）挂篮系统主要由主桁系统、走行锚固系统、导向系统、前上横梁系统、底篮系统、平台系统、模板系统组成。
挂篮安全拆除方案
挂篮拆除安全方案第二松花江特大桥（DK810+329.65～DK810+827.55）段（48+5×80+48）m 预应力混凝土连续箱梁桥施工已逐渐进入合拢阶段，合拢后的挂篮将相继拆除。
考虑到第二松花江特大桥位于第二松花江主航道、作业面狭小等不利因素，给挂篮拆除安全带来了极大的影响。
为确保挂篮安全拆除工作，项目经理部从管理组织保障、安全技术措施方面入手，通过现场勘察，结合现有的拆除设备条件和多年的挂篮拆除经验，以保障挂篮拆除安全为出发点，对第二松花江特大桥所有挂篮拆除方案进行统一设计，以便指导、组织挂篮拆除工作。
一、安全组织保障1、为保障挂篮拆除安全，项目经理部成立了挂篮拆除安全领导小组，主要负责对全桥挂篮拆除工作进行监督和协调，对拆除过程进行跟踪与检查，形成统一领导、统一指挥；对违反挂篮拆除的行为进行制止。
挂篮拆除安全领导小组名单：组长：王世玉副组长：刘太刚、赵曙光、高永辉、张凤荣组员：郑建国、宿磊、王涛涛、刘晓宇2、挂篮拆除工作安排1）第二松花江特大桥挂篮拆除具体工作由刘太刚常务副经理负责，工程部、安质部、物设部配合，安全工程师赵曙光、现场技术员及安全员现场全程跟踪检查、监督。
2）桥梁队负责人负责现场指挥拆除工作，负责抽调责任心强、吐词清楚、有指挥经验的作业人员进行现场拆除信号指挥和安全警戒。
二、挂篮拆除的步骤及注意事项1、挂篮拆除主要步骤：拆除侧模→拆除底板→拆除横梁→拆除主桁。
2、拆除的基本方法：拆除作业时必须遵守“先支后拆，先拆除不受力点，后拆除受力点”的基本原则，拆除时必须有牢固的安全稳定性。
挂篮拆除时必须保证应对称、平衡施工。
其平衡总重量不得超过设计允许的最大偏载值。
若超过时需进行配载。
3、挂篮拆除时，严禁上下同时拆除作业，拆卸物件不得抛扔或在悬空脚手板上搬运，必须用千斤头捆绑好后由吊机装运走。
4、进行拆除作业人员必须戴好安全帽，系好安全带并安全带悬挂在牢固的杆件上。
患有惧高症作业人员，禁止从事挂篮拆除工作。
桥梁拆除专项施工方案
一、工程概况本项目为某高速公路桥梁拆除工程，桥梁全长XX米，宽XX米，为预应力混凝土连续梁桥。
桥梁拆除工程主要包括桥梁上部结构、下部结构及附属设施的拆除。
为确保桥梁拆除工程顺利进行，特制定本专项施工方案。
二、施工组织与管理1. 组织机构成立桥梁拆除工程领导小组，负责工程的整体协调、指挥和监督。
下设施工技术组、安全质量组、材料设备组、财务组等。
2. 施工进度根据工程规模、工期要求，制定详细的施工进度计划，确保工程按期完成。
三、施工方案1. 桥梁上部结构拆除（1）采用液压切割机进行切割，切割前对切割机具进行检查，确保其性能良好。
（2）切割顺序：先切割桥面铺装层，再切割梁体，最后切割桥面板。
（3）切割过程中，密切关注切割区域，防止发生意外。
2. 桥梁下部结构拆除（1）采用爆破法拆除墩柱、承台等下部结构。
（2）爆破前，对爆破区域进行勘察，确定爆破点，计算爆破药量。
（3）爆破时，设置警戒区域，确保人员安全。
3. 附属设施拆除（1）拆除桥梁伸缩缝、桥面排水系统等附属设施。
（2）拆除过程中，注意保护周围环境，防止污染。
四、安全保证措施1. 施工现场安全（1）严格执行安全生产法规，加强施工现场安全管理。
（2）对施工人员进行安全教育培训，提高安全意识。
（3）施工现场设置安全警示标志，防止安全事故发生。
2. 施工人员安全（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）加强施工人员安全意识教育，确保施工人员遵守操作规程。
（3）施工现场设置安全通道，确保人员安全通行。
3. 施工设备安全（1）定期检查施工设备，确保其性能良好。
（2）使用前对设备进行试运行，发现异常情况及时处理。
（3）设备操作人员必须具备相应资质，确保设备安全运行。
五、环境保护措施1. 施工过程中，严格控制粉尘、噪音等污染。
2. 施工结束后，对施工现场进行清理，恢复原状。
3. 加强施工现场绿化，提高环境质量。
六、应急预案1. 针对施工现场可能发生的突发事件，制定应急预案。
桥梁拆除工程施工方案(3篇)
第1篇一、工程概况1.1 项目背景随着我国城市化进程的加快，许多老旧桥梁因结构老化、安全隐患等原因需要进行拆除重建。
桥梁拆除工程是一项复杂的系统工程，涉及技术、安全、环保等多个方面。
本方案针对某座老旧桥梁的拆除工程进行详细规划。
1.2 工程简介本工程位于某城市主要交通干线上，桥梁全长200米，宽15米，双向四车道。
桥梁始建于上世纪80年代，经过多年使用，存在结构老化、安全隐患等问题。
为确保交通安全，经相关部门研究决定对该桥梁进行拆除重建。
1.3 工程特点（1）施工环境复杂：桥梁位于城市交通要道，施工期间需保证交通畅通。
（2）拆除难度大：桥梁结构复杂，拆除过程中需注意保护周边设施。
（3）环保要求高：拆除过程中产生的废弃物需及时处理，避免对环境造成污染。
二、施工组织与管理2.1 施工组织架构（1）项目经理部：负责整个工程的全面管理。
（2）工程技术部：负责施工方案、技术交底、施工进度等。
（3）质量安全部：负责工程质量、安全、环保等。
（4）物资供应部：负责施工材料、设备等物资的采购、供应。
（5）财务部：负责工程资金的管理。
2.2 施工进度计划根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
三、施工准备3.1 施工现场准备（1）施工现场布置：根据工程特点，合理布置施工现场，确保施工顺利进行。
（2）临时设施：搭建施工办公室、材料库、休息室等临时设施。
（3）施工道路：根据实际情况，修建临时施工道路，确保车辆通行。
3.2 施工材料、设备准备（1）材料：提前采购拆除所需的材料，如钢筋、水泥、砂石等。
（2）设备：租赁或购买施工所需的设备，如吊车、切割机、挖掘机等。
3.3 人员准备（1）施工队伍：组织专业施工队伍，进行岗前培训。
（2）技术人员：配备足够的技术人员，负责施工方案的制定、技术交底等。
四、施工方案4.1 拆除方法（1）分段拆除：根据桥梁结构特点，将桥梁分为若干段进行拆除。
（2）顺序拆除：按照先拆除上部结构，再拆除下部结构的顺序进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
渭河横桥挂篮拆除施工方案
1
挂篮拆除施工方案
一、编制依据
1.1、中华人民共和国及铁道部有关部门颁发的主要现行法规、规范、标
准及《中华人民共和国安全生产法》（2002）
1.2、中铁大桥局集团企业标准（QB MBEC1004-2005）
1.3、渭河横桥施工组织设计图纸
1.4、渭河横桥施工总布置图及相关图纸
1.5、现场所获得的资料、现有的施工技术水平、施工管理水平和机械设
备配备能力。
二、挂篮组成
挂篮主要由承重系统、吊挂系统、锚固系统、走行系统、底平台系统、
模板六部分组成。
a 挂篮承重系统：主要由菱形主桁架及前上横梁组成，其杆件均为型钢
焊接而成。
b 吊挂系统：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等
组成。用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶
调节吊杆螺帽，以调节平台标高。
c 锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ
32精扎螺纹钢筋锚固在箱梁上。平台系统前端通过精轧螺纹吊杆锚固在前上
横梁上，后端用吊带锚固在主梁上节段前端底板上。
d 行走系统：主要由导链、走道梁、前滑板、后钩板等组成。
e 平台系统：主要由前下横梁、后下横梁、底模纵梁等组成。
f 模板系统：由内模、侧模、底模组成。
在拆除中将挂篮分为三部分拆除：第一部分包括底模、平台系统及其他
附属设施；第二部分包括侧模及其吊挂系统，第三部分为主桁架、前上横梁
等桥面结构，在拆除过程中必须两侧逐步对称拆除。
渭河横桥挂篮拆除施工方案
2
单只标准挂篮材料表
表1
拆除分类 名称 单重（t） 数量 总重(t) 备注
第一部分 底模 2.53 1 2.53 底模纵梁 0.66 11 7.26 限位纵梁 0.71 2 1.42
前下横梁 1.89 1 1.89
后下横梁 2.04 1 2.04
第二部分
外侧模 4.39 2 8.78
外滑梁 1.31 2 2.62
第三部分 主桁 3.3 2 6.6 前上横梁 3.85 1 3.85 走道梁 3.01 1 3.01 分块吊运 后锚梁 0.5 4 2.0
主桁连接系 0.92 2 1.84
后钩板 0.42 2 0.84
前滑板 0.35 2 0.7
单只大挂篮材料表
表2
拆除分类 名称 单重（t） 数量 总重(t) 备注
第一部分 底模 2.53 1 2.53 底模桁片 0.89 10 8.9 限位纵梁 0.71 2 1.42
前下横梁 1.89 1 1.89
后下横梁 2.04 1 2.04
渭河横桥挂篮拆除施工方案
3
第二部分
外侧模 4.39 2 8.78
外滑梁 1.86 2 3.72
第三部分 主桁 3.3 2 6.6 前上横梁 3.85 1 3.85 走道梁 3.01 1 3.01 分块吊运 后锚梁 0.5 4 2.0
主桁连接系 0.92 2 1.84
后钩板 0.42 2 0.84
前滑板 0.35 2 0.7
三、挂篮拆除方案概述
渭河横桥主桥36～43#墩连续梁采用挂篮悬臂施工，挂篮共投入6套（12
只），单只挂篮重约60t。在连续梁合龙段预应力张拉、压浆完毕后，开始拆
除挂篮。在桥面上固定四台5t卷扬机，在挂篮上布置四个吊点，四点前后左
右对称布置。
挂篮拆除分为三个阶段：
1、 在前、后下横梁安装吊点，将底模以及平台系统下放至地面或水面
以上。
2、 在外滑梁安装吊点，将侧模以及外滑梁下放至地面或水面以上。
3、 用吊机将桥面剩余结构逐一吊至地面或下一施工部位。
四、挂篮拆除施工工艺
挂篮拆除必须严格按照分步对称拆除的原则进行。
具体施工步骤如下：
（一）施工准备
1、连续梁悬浇段混凝土施工完成，达到设计强度后，张拉预应力，并进
行压浆。
2、张拉压浆完成后，将外侧模脱落到外滑梁上并固定牢固。
渭河横桥挂篮拆除施工方案
4
3、放松前后吊挂，使底模与梁体脱离并处于水平状态。
4、清除梁面两侧腹板部位的杂物，挂篮拆除前应对挂篮各主要受力部件
如吊杆、上下横梁、菱形架等进行全面严格检查，检查内容包括：连接情况、
焊缝尺寸及焊接质量，上述主要部件均不得用氧气切割或电焊，检查完后应
有详细记录并办理签证。
5、将四台5t卷扬机固定在桥面上，并在合适位置分别设置4个转向阀，
其横向位置前后相对应。
（二）拆除第一阶段：
陆上挂篮：分别在前、后下横梁上设置吊点，吊点处采用一单轮滑车与
横梁连接，下放前将底平台调整为水平状态，然后缓缓将平台整体下放，下
放过程中四台卷扬机必须保持均匀同步，待下放至地面后，分解拆除。
水上挂篮：分别在前、后下横梁上设置吊点，吊点处采用一单轮滑车与
横梁连接，下放前将底模平台调整为水平状态，然后缓缓将平台整体下放，
下放过程中四台卷扬机必须保持均匀同步。待下放至距水面约1m时，利用
WD-20吊机或汽车吊分解拆除。
（三）拆除第二阶段
在外滑梁前后安装吊点，前后对应，按照上面操作流程，将外滑梁以及
外侧模拆除。
（四）拆除第三阶段
用吊机分别拆除挂篮前上横梁、主桁立联、横联、后锚固系统，对称吊
运主桁片。具体步骤如下：
1、将上横梁与主桁之间的连接解除，然后用吊机将上横梁起吊至桥面，
在桥面上对其进行解体，再进行吊运。
2、用吊机在一主桁片外侧重心处起吊，起吊力为菱形架重力0.4～0.8
倍，对另一桁片进行临时支撑，然后拆除主桁间立联、平联，再将此主桁片
后锚固系统解除，锚固系统解除解除完毕即可将菱形架起吊转至地面。
渭河横桥挂篮拆除施工方案
5
3、最后将前滑板、后钩板、走道梁分块吊至地面。
五、施工注意事项：
1、挂篮拆除前，需对挂篮吊挂系统进行全面检查，并进行现场签认。
2、在将底模平台（模板）系统拆除前，应对挂篮各主要受力部件及卷扬
机等进行全面严格检查，并清理平台上的所有杂物，防止滚落伤人。
3、下放底模平台时，速度要均匀同步，防止模板部件发生扭曲或弯折。
4、及时掌握天气情况，5级以上大风期间，应停止作业并采取相应防范
措施，挂篮必须进行妥善锚固。
5、严格按操作规程作业，并作好交接班记录。
6、高空作业将所需工具放在工具带内，传递工具不得抛掷或将工具放在
平台和木料上，更不得插在腰带上，且必须佩带安全带。
7、吊重操作前，应检查机械设备和绳索的安全性、可靠性，下放和起吊
后，下面不得站人和通行，物件下放距地面1m后，作业人员方可靠近操作。
8、严禁高空抛物，及时做好物体防坠措施。
9、吊点要正确牢固，起吊时应拴好防溜绳，并听从信号指挥，不得超载。
10、拆除时严格控制不平衡偏重（<8t），做到对称拆除。
11、严格按操作规程作业，并作好交接班记录。
