一种起重机电葫芦用缓冲器止挡_CN209835501U
权利要求书1页 说明书3页 附图2页
CN 209835501 U
CN 209835501 U
权 利 要 求 书
1/1 页
1 .一种起重机电葫芦用缓冲器止挡，它包括本体，其特征在于：所述的本体的形状设置 为开口向右的“U”形凹槽状，所述的本体的上部对称设置有工艺孔，所述的本体左侧的下部 设置有凹槽，所述的凹槽的上端部设置有挡板，所述的挡板竖直方向对称设置有第一螺孔， 所述的本体下部的壁体上水平方向设置有第二螺孔。
器止 挡 ，它包括本体 ，所述的 本体的 形状设置为 开口向 右的“U”形凹槽状 ，所述的 本体的 上部对 称设置有工艺孔，所述的本体左侧的下部设置有 凹槽 ，所述的凹槽的 上端部设置有挡板 ，所述的 挡板竖直方向对称设置有第一螺孔，所述的本体 下部的壁体上水平方向设置有第二螺孔，所述的 工艺孔的 数量设置有2个 ，所述的 挡板焊接在本 体的壁体上，所述的第一螺孔的数量设置有2个， 所述的第二螺孔的位置设置在凹槽的下方，本实 用新型具有结构简单、安装位置灵活、拆卸方便、 使用安全和实用性强的优点。
(74)专利代理机构 郑州汇科专利代理事务所 (特殊普通合伙) 41147
代理人 李伟
(51)Int .Cl . B66D 3/24(2006 .01)
(10)授权公告号 CN 209835501 U (45)授权公告日 2019.12.24
( 54 )实用新型名称 一种起重机电葫芦用缓冲器止挡
( 57 )摘要 本实 用新型涉 及一 种起重机电 葫芦 用缓 冲
5 .根据权利要求1所述的一种起重机电葫芦用缓冲器止挡，其特征在于：所述的第二螺 孔的位置设置在凹槽的下方。
2
CN 209835501 U
说 明 书
1/3 页
一种起重机电葫芦用缓冲器止挡
技术领域 [0001] 本实用新型属于起重机部件系统技术领域，具体涉及一种起重0002] 起重机是指在一定范围内垂直提升和水平搬运重物的多动作起重机械，起重设备 有的工作特点是做间歇性运动，即在一个工作循环中取料、运移、卸载等动作的相应机构是 交替工作的 ，起重机在市场上的发展和使用越来越广泛 ，并且起重机的 种类有很多 ，包括单 双梁起重机、桥式起重机、门式起重机、轮胎式起重机等等，单梁起重机、桥式起重机和门式 起重机有具有类似之处，都水平设置有单个主梁，起重机小车在主梁上预设的轨道上运行， 利 用主梁下方的电 葫芦等吊 运装置吊取物料 ，不受地面设备的 影响 ，起重机小车在物料吊 运的终点停止 ，进行卸料 ，在起重机小车断电 后 ，仍具有一定的 惯性 ，此时起重机小车下方 的电 葫芦也具有一定的 惯性 ，电 葫芦上一般设置有缓冲器 ，在起重机写哦车断电 后对止挡 具有一定的缓冲作用，现有技术中的止挡位置固定，但吊运物料的位置不固定，需要在主梁 的多个位置焊接止挡，会影响电葫芦的正常使用，在不应停止的地方停止，使用很不方便， 因此 ，提供一 种结构简单 、安装位置灵活 、拆卸方便、使 用安全和实 用性强的 起重机电 葫芦 用缓冲器止挡是非常有必要的。
2 .根据权利要求1所述的一种起重机电葫芦用缓冲器止挡，其特征在于：所述的工艺孔 的数量设置有2个。
3 .根据权利要求1所述的一种起重机电葫芦用缓冲器止挡，其特征在于：所述的挡板焊 接在本体的壁体上。
4 .根据权利要求1所述的一种起重机电葫芦用缓冲器止挡，其特征在于：所述的第一螺 孔的数量设置有2个。
发明内容 [0003] 本实用新型的目的是为了克服现有技术的不足，而提供一种结构简单、安装位置 灵活、拆卸方便、使用安全和实用性强的起重机电葫芦用缓冲器止挡。 [0004] 本实用新型的目的是这样实现的：一种起重机电葫芦用缓冲器止挡，它包括本体， 所述的本体的形状设置为开口向右的“U”形凹槽状，所述的本体的上部对称设置有工艺孔， 所述的 本体左侧的 下部设置有凹槽 ，所述的凹槽的 上端部设置有挡板 ，所述的 挡板竖直方 向对称设置有第一螺孔，所述的本体下部的壁体上水平方向设置有第二螺孔。 [0005] 所述的工艺孔的数量设置有2个。 [0006] 所述的挡板焊接在本体的壁体上。 [0007] 所述的第一螺孔的数量设置有2个。 [0008] 所述的第二螺孔的位置设置在凹槽的下方。 [0009] 本实用新型的有益效果：本实用新型公开了一种起重机电葫芦用缓冲器止挡，本 装置设置有本体2，本体2设置为开口向右的“U”形凹槽形状，节省空间材料，本体2的左侧的 下部设置有凹槽4 ，凹槽4可 用来固定在主梁7的 下方的 边缘 ，通过在凹槽4的 上部设置挡板 3，通过螺钉9穿过挡板3上的第一螺孔6固定本体，挡板3上对称设置有两个第一螺孔6，结构 稳定 ，安装位置灵活 ，安装时 ，在主梁7两侧边缘均安装有本装置的本体2 ，本体通过凹槽4套 接在主梁7下方的边缘处，通过螺钉9穿过挡板3上的第一螺孔6固定本体，两个本体2之间通 过丝杠8穿过第二螺孔5进行固定，丝杠8的两端部通过固定螺母10进行固定，对电葫芦缓冲
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920095361 .7
(22)申请日 2019 .01 .21
(73)专利权人 阿尔法起重机有限公司 地址 453400 河南省新乡市长垣县起重工 业园区巨人大道11号
(72)发明人 郭秦星 乔炳真 王姚 李继臣
3
CN 209835501 U
说 明 书
2/3 页
器具有很好的止挡作用，挡板3焊接在本体2的壁体上，结构稳固，使用安全，实用性强，本实 用新型具有结构简单、安装位置灵活、拆卸方便、使用安全和实用性强的优点。
附图说明 [0010] 图1是本实用新型一种起重机电葫芦用缓冲器止挡的结构示意图。 [0011] 图2是本实用新型一种起重机电葫芦用缓冲器止挡的俯视结构示意图。 [0012] 图3是本实用新型一种起重机电葫芦用缓冲器止挡的左视结构示意图。 [0013] 图4是本实用新型一种起重机电葫芦用缓冲器止挡的安装结构示意图 [0014] 1、工艺孔 2、本体 3、挡板 4、凹槽 5、第二螺孔 6、第一螺孔 7、主梁 8、丝杠 9、 螺钉 10、固定螺母。
电动单梁起重机说明书正文
1、产品简介1.1综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。
其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。
为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。
本产品广泛用于机械制造，装配，仓库等场所。
1.2机构特点1.2.1金属结构部分主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U 型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。
1.2.2运行机构本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。
1.2.3电气设备本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。
起重机设有安全装置，可靠性高。
1.2.4 电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。
1.2.5产品型号注解a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D.b)操纵室操纵、起重量5t、跨度16.5m、工作级别A5表示方法：LD5t-16.5A5S.3、性能参数4.安装图2-1 用于10t图2-2 用于1-54.1主横梁连接4.1.1在现场将起重机运行机构的驱动装置安装在横梁上。
4.1.2按图2所示，将主横梁用螺栓连接起来，此螺栓为精制螺栓，其性能可保证主、横梁连接可靠，为更安全允许用户按图2在a、b、c处稍加间断施焊不宜焊得太满，以防变形。
主、横梁组装后按标准JB/T1306-94中有关要求进行检验。
【CN209651672U】一种电梯缓冲器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435955.8(22)申请日 2019.04.02(73)专利权人 天津美东业金电梯部件有限公司地址 300350 天津市津南区北闸口电子工业园俊凌路9号经济发展中心3002-85(72)发明人 王瑞泽 (51)Int.Cl.B66B 5/28(2006.01)(54)实用新型名称一种电梯缓冲器(57)摘要本实用新型公开了一种电梯缓冲器，包括一号缓冲器主体与二号缓冲器主体，所述一号缓冲器主体设置于二号缓冲器主体的四周，所述一号缓冲器主体的底端焊接有固定座，所述一号缓冲器主体的顶端焊接有支撑座，所述支撑座的内侧粘贴有密封圈，所述支撑座的顶端焊接有弹簧，所述弹簧的内侧贯穿设置有导杆，所述导杆的顶端通过螺丝固定有限位盘，所述限位盘的顶端粘贴有缓冲垫。
本实用新型通过油压与弹簧的叠加式缓冲设计，增加缓冲效果，能够快速降低轿厢与缓冲器接触时的冲击力，减少轿厢的晃动，通过弹簧形变缓冲的同时，利用一号缓冲器主体与二号缓冲器主体内部的油液压差转换，能够进一步对轿厢的下坠力进行缓冲。
权利要求书1页 说明书3页 附图2页CN 209651672 U 2019.11.19C N 209651672U权 利 要 求 书1/1页CN 209651672 U1.一种电梯缓冲器，包括一号缓冲器主体(1)与二号缓冲器主体(2)，其特征在于：所述一号缓冲器主体(1)设置于二号缓冲器主体(2)的四周，所述一号缓冲器主体(1)的底端焊接有固定座(3)，所述一号缓冲器主体(1)的顶端焊接有支撑座(4)，所述支撑座(4)的内侧粘贴有密封圈(5)，所述支撑座(4)的顶端焊接有弹簧(8)，所述弹簧(8)的内侧贯穿设置有导杆(7)，所述导杆(7)的顶端通过螺丝固定有限位盘(10)，所述限位盘(10)的顶端粘贴有缓冲垫(9)。
BCQHDHD电动葫芦起重量限制器说明书
BCQ-HDBCQ-HD3(HD4)3(HD4)型旁压式起重量限制器使用说明书一、产品概述BCQ-HD3(HD4)型旁压式起重量限制器是主要用于电动葫芦的超载安全保护装置，由传感器、仪表两部分组成。
主要技术指标符合GB12602-2009《起重机械超载保护装置技术规范》要求。
具有体积小巧，结构紧凑，外形美观等特点。
还具有零点追踪、一键清零、系统自检、故障指示等人性化功能。
二、技术参数1、适用范围：单根钢丝绳最大受力5t的电动葫芦2、显示精度：≤±5%（F·S）3、动作误差：≤±3%（F·S）4、安全过载：额定起重量的150%5、使用环境：-20～+60℃、90%RH6、电源电压：～380±10%50HZ7、控制继电器触点容量：～220V5A8、显示方式：三位LED显示9、传感器防护等级：IP6510、控制盒防护等级：IP42三、工作原理电动葫芦吊起物品的重量经钢丝绳传递到旁压式称重传感器上，称重传感器受力产生形变，并输出与重量成正比的电信号，该信号经测量电路处理后，显示其起吊物品的重量，当重量达到电动葫芦额定起重量的90%时，蜂鸣器黄色指示灯发出断续声光报警，当重量达到105%时，延时3秒控制继电器动作，蜂鸣器红色指示灯发出断续声光报警。
当重量达到130%时控制继电器立即动作，蜂鸣器红色指示灯发出节奏较快的声光报警。
_1_四、整体结构ABCQ-HD3(HD4)安装示意图五、安装使用安装前注意事项:.安装前请核对本产品型号是否符合您的起重设备。
.本产品的供电应不受任何控制电器的控制（电源总开关除外）。
.本产品禁止在雨淋和强腐蚀环境下工作，如在户外应加装有防雨措施。
1.传感器的安装传感器应安装在电动葫芦钢丝绳固定端，将钢丝绳嵌入传感器固定块内（见图一a、b），拧紧螺栓即可。
传感器钢丝绳图一a图一b_2_2.总体的接线电源接线：将带有“380V”标示的两根电源线接入～380V 50HZ 电源，电源线应接到起重机的进线端，电源应不受其他电器设备的控制。
【CN209740520U】一种机械类起重用固定夹具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920378334.0(22)申请日 2019.03.25(73)专利权人 沈磊地址 315202 浙江省宁波市镇海区沈家河头(72)发明人 沈磊 李叶锋 李展鹏 胡程伟 (74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 谢肖雄(51)Int.Cl.B66C 1/44(2006.01)(54)实用新型名称一种机械类起重用固定夹具(57)摘要本实用新型公开了一种机械类起重用固定夹具，包括固定夹具主体，还包括加固机构和固定机构，所述固定夹具主体的前表面固定连接有承重夹手，且所述承重夹手的内侧底部固定连接有弧形卡槽盒，且所述加固机构位于弧形卡槽盒的内侧，且所述加固机构包括活动安装在弧形卡槽盒内侧的辅助夹块和承重主板；通过设计安装在弧形卡槽盒一侧的承重主板和辅助夹块，以及设计安装在承重主板一侧的加固滚轮，实现了对承重夹手与待起重货物表面的贴合，增加了待起重货物和弧形卡槽盒贴合的稳固性，同时通过设计安装在弧形卡槽盒前表面的橡胶防滑垫，避免了待起重货物在起重过程中滑落的情况，解决了现有承重夹手在起重不规则货物时，稳固性较差的问题。
权利要求书1页 说明书3页 附图3页CN 209740520 U 2019.12.06C N 209740520U权 利 要 求 书1/1页CN 209740520 U1.一种机械类起重用固定夹具，包括固定夹具主体，其特征在于：还包括加固机构和固定机构，所述固定夹具主体的前表面固定连接有承重夹手(3)，且所述承重夹手(3)的内侧底部固定连接有弧形卡槽盒(4)，且所述加固机构位于弧形卡槽盒(4)的内侧，且所述加固机构包括活动安装在弧形卡槽盒(4)内侧的辅助夹块(9)和承重主板(10)，且所述承重主板(10)的一侧通过转轴固定连接有加固滚轮(11)，且所述承重主板(10)和辅助夹块(9)通过转轴固定连接，所述弧形卡槽盒(4)的内侧对应承重弹簧(8)的连接处均固定连接有承重弹簧(8)，所述弧形卡槽盒(4)的前表面对应承重弹簧(8)和辅助夹块(9)的上方固定设置有橡胶防滑垫(7)。
装卸机械主要零部件—缓冲器
(Kg) 0.28 0.404 0.469 0.621 0.723 0.851 1.237 1.44 2.166 2.268 2.735 3.252 4.293 5.11 6.227 8.07 9.663 11.876 15.728 19.385
聚氨酯缓冲器
HS2型缓冲器
起重机用HS2型缓冲器性能参数表
木质缓冲器和橡胶缓冲器
表2-2 橡胶缓冲器的技术性能及主要尺寸。
图2-1 橡胶缓冲器
03 聚氨酯缓冲器
聚氨酯缓冲器
聚氨酯缓冲器的构造与橡胶缓冲器相似（见图3-1）。但这种缓冲器的重量轻，使用寿命比橡胶缓 冲器长。
工作原理：聚氯酯缓冲器是利用聚氯酯材料特殊的微孔气泡结构来吸能缓冲，在受冲击过程中相当 于一个带有多气囊阻尼的弹簧。
570
b
(mm) 70 85 85 100 100 100 130 130 130 160 160 160 200 200 200 250 250 250 315 315 315 400 400 500
500
Φ(mm)
12 12 12 14 14 14 14 14 14 18 18 18 18 18 18 22 22 22 22 22 22 24 24 24
200
20
6.48
150
108
3
HS2-810
JHQ-B-12
200
160
240
20
8.112
120
169
3.9
HS2-1000 JHQ-B-13
200
200
240
20
10.14
150
169
4.7
HS2-1270 JHQ-B-14

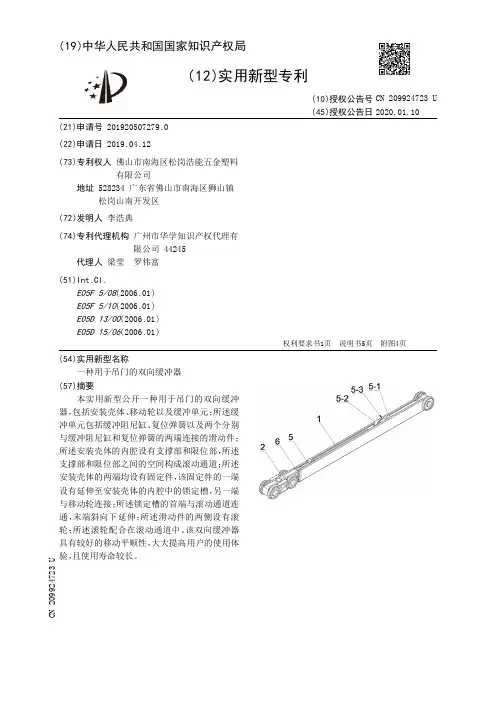

【CN209924723U】一种用于吊门的双向缓冲器【专利】
