扰动观察法在小型风机ＭＰＰＴ中的仿真研究
钱苏翔 ，詹彦 ，熊远生
（１．江西理工大学机电工程学院，江西赣州３４１０００；２．嘉兴学院机电工程学院，浙江嘉兴３１４００１）
摘要：为了提高风力机发电系统的发电效率，通过调节ＰＷＭ波占空比来实时改变Ｂｏｏｓｔ变换器升压电路的输出电
压，采用扰动观察法的ＭＰＰｒｒ（Ｍａｘｉｍｕｍ Ｐｏｗｅｒ Ｐｏｉｎｔ Ｔｒａｃｋｉｎｇ）控制方法，实现对风力发电系统最大功率点的跟踪。调节
永磁同步电机负载，通过改变永磁同步电机电磁转矩来调节风力机的转速，并在ＰＳＩＭ软件中对风力机输出功率进行
仿真，得出实时最大功率曲线图。仿真结果表明，该方法较好的保证了风力发电系统能够快速、稳定和精确的跟踪到最
大功率点，提高了风力机发电效率。
关键词：ＭＰＰＴ；扰动观察法；风力发电
中图分类号：ＴＨ１６；ＴＫ８３ 文献标识码：Ａ 文章编号：１００１—３９９７（２０１３）０８—０１６５—０４
Ｓｉｍｕｌａｔｉｏｎ Ｓｔｕｄｙ ｏｆ Ｐｅｒｔｕｒｂａｔｉｏｎ ａｎｄ Ｏｂｓｅｒｖａｔｉｏｎ Ｍｅｔｈｏｄ
Ｏｆ ＭＰＰＴ ｉｎ ＳｍａｌＩ Ｗｉｎｄ Ｔｕｒｂｉｎｅ
ＱＩＡＮ Ｓｕ—ｘｉａｎｇ ，ＺＨＡＮ Ｙａｎ ，ＸＩＯＮＧ Ｙｕａｎ－Ｓｈｅｎｇ
（１．Ｓｃｈｏｏｌ ｏｆ Ｍｅｃｈａｎｉｃａｌ ａｎｄ Ｅｌｅｃｔｒｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｊｉａｎｇｘｉ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｊｉａｎｇｘｉ Ｇａｎｚｈｏｕ ３４１０００，
Ｃｈｉｎａ；２．Ｍｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏｌｌｅｇｅ，Ｊｉａｘｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｚｈｅｊｉａｎｇ Ｊｉａｘｉｎｇ ３１４００１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｏｒｄｅｒ ｔｏ ｉｍｐｒｏｖｅ ｔｈｅ ｗｉｎｄ ｔｕｒｂｉｎｅ ｇｅｎｅｒａｔｏｒ ｅｆｆｉｃｉｅｎｃｙ ｏｆ ｐｏｗｅｒ ｇｅｎｅｒａｔｉｏｎ ｓｙｓｔｅｍ，ｉｔ ｃｈａｎｇｅｓ ｔｈｅ ｏｕｔｐｕｔ
ｖｏｌｔａｇｅ ｏｆ Ｂｏｏｓｔ ｃｏｎｖｅｎｅｒ ｉｎ ｒｅａｌ－ｔｉｍｅ ｂｙ ａｄｊｕｓｔｉｎｇ ｔｈｅ ＰＷＭ ｄｕｔｙ ｃｙｃｌｅ，ａｎｄ ｕｓｅｓ ｔｈｅ ＭＰＰＴ（ｍａｇｄｉｍｕｍ ｐｏｗｅｒ ｐｏｉｎｔ
ｔｒａｃｋｉｎｇ）ｃｏｎｔｒｏｌ ｓｔｒａｔｅｇｙ ｏｆｐｅｒｔｕｒｂａｔｉｏｎ ａｎｄ ｏｂｓｅｒｖａｔｉｏｎ ｍｅｔｈｏｄ ｔｏ ａｃｈｉｅｖｅ ｔｒａｃｋｉｎｇ ｏｆ ｍａｘｉｍｕｍ ｐｏｗｅｒ ｐｏｉｎｔ ｏｆ ｔｈｅ ｗｉｎｄ
ｐｏｗｅｒ ｇｅｎｅｒａｔｉｏｎ ｓｙｓｔｅｍ．Ｃｈａｎｇｉｎｇ ｔｈｅ ｌｏａｄ ｏｆ ＰＭＳＭ （ｐｅｒｍａｎｅｎｔ ｍａｇｎｅｔ ｓｙｎｃｈｒｏｎｏｕｓ ｍｏｔｏｒ），ａｎｄ ｃｈａｎｇｉｎｇ ｔｈｅ
ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｔｏｒｑｕｅ ｏｆＰＭＳＭ ｔｏ ａｄｊｕｓｔ ｔｈｅ ｓｐｅｅｄ ｏｆｔｈｅ ｗｉｎｄ ｔｕｒｂｉｎｅ．Ａｎｄ ｉｔ ｌｌ￥ｅｓ ｔｈｅ ＰＳＩＭ Ｓｏｆｔｗａｒｅ ｔｏ ｓｉｍｕｌａｔｅ ｔｈｅ
ｏｕｔｐｕｔ ｐｏｗｅｒ ｏｆｗｉｎｄ ｐｏｗｅｒ ｇｅｎｅｒａｔｉｏｎ．Ａｎｄ ｉｔｆｉｎｄｓ ｏｕｔ ｔｈｅ ｒｅａｌ—ｔｉｍｅ ｍｏｘｉｍｕｍ ｐｏｗｅｒ ｃｕｒｖｅ ｏｆｔｈｅ ｓｙｓｔｅｍ．Ｔｈｅ ｓｉｍｕｌａｔｅ
ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅ ｔｈａｔ ｔｈｅ ｍｅｔｈｏｄ Ｖａｎ ｅｌ￣ｕｒｅ ｗｉｎｄ ｐｏｗｅｒ ｓｙｓｔｅｍ ｔｏ ｒｅａｌｉｚｅ ＭＰＰＴ ｆａｓｔｌｙ，ｓｔｅａｄｉｌｙ ａｎｄ ａｃｃｕｒａｔｅｌｙ，ａｎｄ
ｉｍｐｒｏｖｅ ｔｈｅ ｗｉｎｄ ｐｏｗｅｒ ｇｅｎｅｒａｔｉｏｎ ｅｆｆｉｃｉｅｎｃｙ．
Ｋｅｙ Ｗｏｒｄｓ：ＭＰＰＴ：Ｐｅｒｔｕｒｂａｆｌｏｎ ａｎｄ Ｏｂｓｅｒｖａｔｉｏｎ Ｍｅｔｈｏｄ；Ｗｉｎｄ Ｐｏｗｅｒ Ｇｅｎｅｒａｔｉｏｎ
１引言
我国在风能的探究和利用过程当中，科研人员提出了许多
改善风能利用率的新方法。在控制策略上，原有的定浆距慢慢向
变浆距发展，但是这并不意味着定桨距将渐渐退出风力发电领
域；相反，定桨距却一直在不断优化。由于变桨距意味着风机自身
结构和控制过程将具有复杂性，这不可避免的产生了成本的大大
提升。对于一些小型风力机而言，保证低成本才意味着其具有应
用价值。因此，如何在不降低效率的情况下，实现低成本达到最大
的经济效益成为当前研究小型风机的关键技术内容ｆｌ１，这就给定
桨距发展提供了空间。主要研究当风速在额定风速范围内风机达
到最大输出功率的跟踪控制方法。通过ＰＳＩＭ软件建立起的仿真
模型，对仿真结果进行了分析。
２小型风力机特性分析
２．１风机构成与理论
由贝茨理论 ， Ｇ（ｗｉｎｄＴｕｒｂｉｎｅ Ｇｅｎｅｒａｔｏｒ）包括风力机与 发电机，风力机有水平轴与垂直轴两种形式，以小型水平轴风力
机作为研究对象。水平轴风机示意图，如图１所示。发电机转子直
接连接风机转轴，不经过任何变速器，通常称为直驱型风力发电
机月，对于风机未经齿轮箱的直驱式发电机的机械系统，其满足：
』４ ＝ 订 （１）
Ｔ．￣＝ｌ－ＣｒＰ＇ｒｒＲ （２）
Ａ：丛 （３）
式中：Ｐ（ ）一风机功率；Ａ（ｍ ）一风机扫风面积； （ｍ／ｓ）一风速
（ｋｇ／ｍ ）一空气密度；Ｃ卜风机的功率利用系数； －风机气
动转矩；ｃ广风机的气动转矩系数；Ａ一叶尖速度比；Ｒ（ｍ）
～叶片半径；“ｒ一叶片角速度。上述Ａ称为叶尖速度比，定
义为半径为 的转子叶片在旋转时，叶片角速度ｔａｒ与风
速Ｖ的比值。
来稿日期：２０ｌ２＿ｌｏ－ｌ４ 基金项目：浙江省教育厅重大科技攻关项Ｉ￣ｔ（ＺＤ２００９００５）；浙江省自然科学基金青年基金项Ｉ￣（ＬＱ１２Ｆ０３００８） 作者简介：钱苏翔，（１９６３一），男，江苏泰州人，教授，主要研究方向：光为检测技术与信号处理、
机电设备远程状态监测与故障诊断 １６６ 钱苏翔等：扰动观察法在小型风机ＭＰＰＴ中的仿真研究 第８期
ｃ
图１水平轴风机示意图 Ｆｉｇ．１ Ｈｏｒｉｚｏｎｔａｌ Ａｘｉｓ Ｗｉｎｄ Ｔｕｒｂｉｎｅ Ｄｉａｇｒａｍ
从式（１）可以看出，风力机的机械输出功率主要与风力机的
功率利用系数、叶片扫风面积、空气质量密度及迎风面正向风速
有关。对于已安装完成的风力机，其输出功率主要取决于风速和
风力机的功率利用系数。风力机的最大功率利用系数理论上最大
只能达到０．５９３。在实际应用中，该系数与风速、风力机的转速以
及风力机叶片参数有关。在浆距角口一定时，风力机的气动转矩
利用系数Ｃ 与叶尖速比Ａ的关系，如图２所示。图中，风力机最
大的功率利用系数 对应有一个最优的叶尖速比Ａ 。由于风
速经常变化，为实现风能的最大捕获，使风机输出功率最大，风力
机应变速运行，以维持叶尖速比Ａ 保持不变。风力机输出功率Ｐ、
风速 和风机转速∞的关系曲线，如图３所示。因为风速无法控
制，一般通过控制发电机的电磁转矩来改变发电机的转速Ｉ６１，从而
改变风力机的叶尖速比，实现最大功率跟踪。
ＪｌＩ｛Ｌ
甜 Ａ Ａ
图２气动转矩功率系数曲线 Ｆｉｇ．２ Ｔｕｒｂｉｎｅ Ｃｏｅｆｆｉｃｉｅｎｔ Ｃｕｒｖｅ
风机转速Ｗ
图３风机输出功率与转速关系 Ｆｉｇ．３ Ｏｕｔｐｕｔ Ｐｏｗｅｒ ａｎｄ Ｒｏｔａｔｅ Ｓｐｅｅｄ Ｃｕｒｖｅ
２．２永磁同步发电机及其控制
风力机 永磁同步发电机 风力机而言，去掉齿轮箱不仅降低了发电机的设计和制造成本，
而且能有效提高发电系统的效率和可靠性，同时也降低了运行维
护等费用，其连接方式，如图４所示。永磁同步发电机的参数分别
为： 。 －－６．５ｍＨ，Ｒ ＝ｏ．８７５／］，极对数ｎ＝１２。
３小型风力机模型
在ＰＳＩＭ软件中首先按照上述公式建立风机仿真模型，如图
５所示。主要参量分别为风速 、浆距角 、风机扫风面积半径Ｒ、
叶尖速比Ａ、风能利用系数Ｃ 、输出转矩 和输出功率Ｐ，风力
机模型采用ＤＬＬ来实现，ＤＬＬ库通过ＶＣ编程生成。在一定风速
下，通过模拟控制发电机的转速，从而实现仿真不同叶尖速比下
的风力机的运行情况。风力机模型的各个主要参数的设置，如表
１所示。
ｗｉｎｄｓｐｅｅｄ ＷｉｎｄＴ Ｗｉｎｄｐｏｗｅｒ
ｗｉｎｄｍｏｄｅ１．ｄｌｌ
图５风力机仿真模型 Ｆｉｇ．５ Ｗｉｎｄ Ｔｕｒｂｉｎｅ Ｓｉｍｕｌａｔｉｏｎ Ｍｏｄｅｌ
表１风力机仿真参数
Ｔａｂ．１ Ｗｉｎｄ ｔｕｒｂｉｎｅ ｓｉｍｕｌａｔｉｏｎ ｐａｒａｍｅｔｅｒｓ
风力机功率利用系数Ｃ 与风速间关系的仿真结果，如图６
所示。由图６可以看出Ｃ 随着风速增加而增大，但当风速达到一
定值后，ｃＰ有一个明显的下降过程，直至保持输出功率恒定。可
以看出风机在达到额定功率前和达到额定功率后，功率利用系数
是一个先增加后减小的过程。
Ｏ．５
—０．４
籁０．３ １描 旺 熏０．２ ｛；｛Ｌ
０．１ ＋功率利用系数
，， 、、 Ｌ － １ Ｊ ｆ 、 ｌ ｌ Ｊ 』 、 ｆ 、 Ｊ 『
ｌ０ １５ ２０ 风速Ｖ（ｍ／ｓ）
图６风速与风力机功率利用系数的关系曲线 Ｆｉｇ．６ Ｗｉｎｄ Ｓｐｅｅｄ ａｎｄ Ｕｔｉｌｉｚａｔｉｏｎ Ｃｏｅｆｆｉｃｉｅｎｔ
Ｃｕｒｖｅ Ｎｏ．８
Ａｕｇ．２０１ ３ 机械设计与制造 １６７
４功率跟踪控制仿真模型
对于—个已经 寸定型的小功率直驱风力机而言，其叶片半
径、浆距角、空气密度均为已知常量，输出功率只与功率利用系数
Ｃ 和风速口有关系。因此分力机运行的主要设计思路就是：（１）当风
速 小于启动风速 时，风力机的—个运行情况；（２）当风速 大于
启动风速 且小于额定风速 时风机运行ｆ青况；（３）当风速 大于
额定风速 且小于风机安全风速 ，时风力机的运行隋况；（４）当风
速超过安全风速 时风机的运行情况。自然界中风速是—个随饥不
规则的变量，其中，扰动转速 察比较困难，转谴 是—个可以直接
控制的量。采用扰动观察法跟踪输出功率阳。仿真中直接对ＤＣ／ＤＣ
电路的占空比进行扰动，在无风速传感器的情况，先将整流后的电
压稳定在一定值，然后运行扰动观察法。通过测量风 机的输出功
率是否等于额定值来判定风机的运行状态，其扰动跟踪控制流程
图，如图７所以。首先对风机输出功率进行采样，并计算前后两次采
样误差，判断误差的大小。当误差大于０时，减小占空比，当误差小
于０时，增加占空比，每次占空比调节步长为，通过这样对占空比的
重新调节，得到新的输出功率。占空比每次调节幅值为０．０５。
ｒ＿＿
误差Ｅ＜０ 采样风机输出功率Ｐ
周期采样Ｐ２ 丽 一 ／一、、 吴差Ｅ＝Ｐ２一Ｐ －－－＃
误差Ｅ＝０ 进入下一次循环计算
Ｎ
误差Ｅ＞Ｏ
占空比＋步长ｌ Ｉ占空比不变ｆ Ｉ占空比一步长
占空比
输出功率马
图７扰动观察法跟踪控制流程图 Ｆｉｇ．７ Ｐｅｒｔｕｒｂａｔｉｏｎ ａｎｄ Ｏｂｓｅｒｖａｔｉｏｎ Ｃｏｎｔｒｏｌ Ｆｌｏｗ Ｃｈａｒｔ
图８ Ｂｏｏｓｔ升压电路ＭＰＰＴ仿真图 Ｆｉｇ．８ Ｂｏｏｓｔ Ｃｉｒｃｕｉｔ ｏｆ ＭＰＰＴ Ｓｉｍｕｌａｔｉｏｎ Ｆｉｇｕｒｅ 当风速 大于额定风速 ：时，输出功率大于额定功率，此时

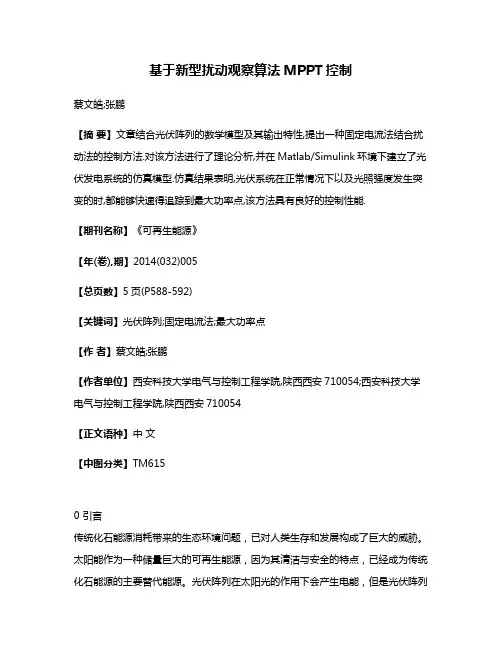

基于新型扰动观察算法MPPT控制
基于新型扰动观察算法MPPT控制
蔡文皓;张鹏
【摘 要】文章结合光伏阵列的数学模型及其输出特性,提出一种固定电流法结合扰动法的控制方法.对该方法进行了理论分析,并在Matlab/Simulink环境下建立了光伏发电系统的仿真模型.仿真结果表明,光伏系统在正常情况下以及光照强度发生突变的时,都能够快速得追踪到最大功率点,该方法具有良好的控制性能.
【期刊名称】《可再生能源》
【年(卷),期】2014(032)005
【总页数】5页(P588-592)
【关键词】光伏阵列;固定电流法;最大功率点
【作 者】蔡文皓;张鹏
【作者单位】西安科技大学电气与控制工程学院,陕西西安710054;西安科技大学电气与控制工程学院,陕西西安710054
【正文语种】中 文
【中图分类】TM615
0 引言
传统化石能源消耗带来的生态环境问题，已对人类生存和发展构成了巨大的威胁。太阳能作为一种储量巨大的可再生能源，因为其清洁与安全的特点，已经成为传统化石能源的主要替代能源。光伏阵列在太阳光的作用下会产生电能，但是光伏阵列的输出电压和输出电流随着太阳光强度和电池温度的变化具有强烈的非线性，因此，在工作环境一定的条件下光伏系统存在唯一的最大功率输出点（MPP）[1]。本文介绍了一种固定电流法结合扰动法的MPPT控制方法并对其进行了仿真，仿真结果表明该方法具有良好的控制性能。
1 光伏电池的数学模型
光伏电池主要材料是半导体硅，由于光伏效应，太阳光照射到太阳能电池板上之后将会产生一定的光电流，其等效模型如图1所示。
图1 光伏电池等效模型Fig.1 PV equivalent model
由图1可知，太阳能光伏电池的输出伏安特性表达式[2]为
式中：Iph为光生电流；Id为流过二极管的电流；Ish为流过并联电阻Rsh的电流；I为光伏电池内部等效二极管的PN结的反向饱和电流；I0为等效二极管两端的端电压；q为电荷电量；K为波尔兹曼常数；T为绝对温度；A为PN结理想因子。式中Iph，I0都与电池温度和光照强度有关，不易确定，工程应用不方便。通常状态下（V+IRs）/Rsh比光电流要小得多，因此可以忽略；Rs比二极管正向导通电阻的小得多，可设定Iph=Isc。
基于改进扰动法的光伏电池MPPT仿真研究
第３４卷第２期 武汉理工大学学报（信息与管理工程版） ２０１２年４月 ＪＯＵＲＮＡＬ ＯＦ ＷＵＴ（ＩＮＦＯＲＭＡＴＩＯＮ＆ＭＡＮＡＧＥＭＥＮＴ ＥＮＧＩＮＥＥＲＩＮＧ） Ｖｏ１．３４ Ｎｏ．２ Ａｐｒ．２０１２ 文章编号：１００７—１４４Ｘ（２０１２）０２—０１３５—０５ 文献标志码：Ａ 基于改进扰动法的光伏电池ＭＰＰＴ仿真研究 苏义鑫，向炉阳，张丹红 （武汉理工大学自动化学院，湖北武汉４３００７０） 摘要：根据光伏电池的特性，搭建了其仿真模型，能够模拟不同日照和温度条件下电池的输出特性。针 对占空比扰动法的不足，提出了一种基于模糊一ＰＩ控制的占空比扰动法进行最大功率点跟踪，并在Ｍａｔｌａｂ环 境下进行了仿真验证。仿真结果表明，与占空比扰动法相比，该方法在外界环境变化时能够快速跟踪光伏电 池的最大功率点，有效提高最大功率点的跟踪精度，具有良好的动态和稳态性能。 关键词：最大功率点跟踪；占空比扰动法；光伏电池模型；模糊一ＰＩ控制 中图分类号：ＴＭ６１５ ＤＯＩ：１０．３９６３／ｊ．ｉｓｓｎ．１００７—１４４Ｘ．２０１２．０２．００２ 太阳能光伏电池已广泛运用于照明路灯、水 泵、家用电器、发电厂和卫星能源等诸多领域，成 为新能源研究的热点。 目前用于光伏电池最大功率点跟踪（ＭＰＰＴ） 的方法主要有：恒定电压法（ｃｏｎｓｔａｎｔ ｖｏｌｔａｇｅ ｔｒａｃｋ— ｉｎｇ，ＣＶＴ）、扰动观察法、电导增量法、最优梯度 法、间歇扫描法、模糊逻辑控制法和神经元网络控 制法等…。恒定电压法实现简单，但在温度突变 下输出功率将会偏离最大功率点，甚至产生振荡。 文献［２］对ＣＶＴ算法做了改进，通过经验查表法 能够提高ＭＰＰＴ的控制效果。扰动观察法实现简 单，但步长难以确定且在最大功率点处会发生振 荡 Ｊ。电导增量法利用光伏电池在ＭＰＰＴ处输出 功率对电压的导纳为零来跟踪最大功率点，该方 法控制效果好，控制稳定度高，但是控制算法复 杂，对采样的精确度要求较高 。文献［５—９］把 模糊控制应用到光伏电池的ＭＰＰＴ控制中，实验 结果表明，该算法在外部环境变化时能快速响应， 但模糊控制是有差控制，在最大功率点附近仍有 振荡。神经元网络控制具有良好的鲁棒性和较快 的响应速度，但算法实现复杂 ０ｊ。针对上述 ＭＰＰＴ控制算法的不足，结合现有ＭＰＰＴ算法的优 点，提出了一种基于模糊一ＰＩ控制的占空比扰动 法，并建立了系统仿真模型，仿真结果表明，该算 法具有一定的优越性。 １光伏电池的等效模型及其输出特性 １．１光伏电池的等效电路 光伏电池是以半导体ＰＮ结接收太阳光照产 生光伏效应为基础，将光能转换为电能的装置。 其单体等效电路相当于一个电流源并联一个二极 管，如图１所示。其中 为光生电流，其值正比于 光伏电池的面积和入射光的辐照度；厶为暗电流， 用二极管的电流表示；，目 为流过旁路电阻的电流； ，０为光伏电池输出电流；Ｕｏ为光伏电池输出电压； Ｒ 为旁路电阻；Ｒ 为串联电阻；Ｒ。为电池的负载 电阻。 Ｒｓ 【 ｌ ｌ 一 图１光伏电池的等效电路 由上述定义，根据基尔霍夫电流定律和光电 子学理论可以推导出光伏电池的等效数学模型： Ｌ＝，ｇ－，０ｓ（ｅｘｐ［ 】＿１）一 （１） 式中：Ｌ 为太阳能板的逆向饱和电流；ｇ为电 收稿日期：２０１１—０９—２３． 作者简介：苏义鑫（１９６６一），男，湖北仙桃人，武汉理工大学自动化学院教授；博士 基金项目：湖北省自然科学基金资助项目（２００９ＣＤＢ０８２）．
扰动观察法最大功率点跟踪原理
扰动观察法最大功率点跟踪原理
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor.
I hope that after you download them,they can help yousolve
practical problems. The document can be customized andmodified
after downloading,please adjust and use it according toactual needs,
thank you!
In addition, our shop provides you with various types ofpractical
materials,such as educational essays, diaryappreciation,sentence
excerpts,ancient poems,classic articles,topic composition,work
summary,word parsing,copy excerpts,other materials and so on,want
to know different data formats andwriting methods,please pay
attention!
一、扰动观察法最大功率点跟踪原理
扰动观察法（Perturb and Observe，P&O）是一种简单有效的最大功率点跟踪（Maximum Power Point Tracking，MPPT）方法，广泛应用于太阳能光伏发电系统中。以下是扰动观察法最大功率点跟踪原理的步骤：

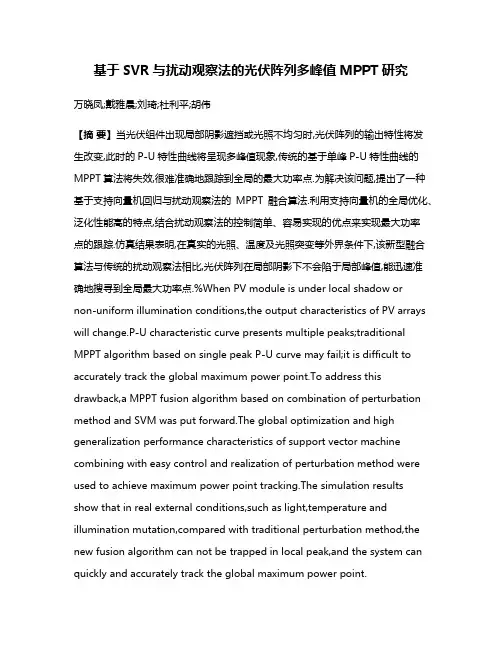

基于SVR与扰动观察法的光伏阵列多峰值MPPT研究
基于SVR与扰动观察法的光伏阵列多峰值MPPT研究
万晓凤;戴雅晨;刘琦;杜利平;胡伟
【摘 要】当光伏组件出现局部阴影遮挡或光照不均匀时,光伏阵列的输出特性将发生改变,此时的P-U特性曲线将呈现多峰值现象,传统的基于单峰P-U特性曲线的MPPT算法将失效,很难准确地跟踪到全局的最大功率点.为解决该问题,提出了一种基于支持向量机回归与扰动观察法的MPPT融合算法.利用支持向量机的全局优化、泛化性能高的特点,结合扰动观察法的控制简单、容易实现的优点来实现最大功率点的跟踪.仿真结果表明,在真实的光照、温度及光照突变等外界条件下,该新型融合算法与传统的扰动观察法相比,光伏阵列在局部阴影下不会陷于局部峰值,能迅速准确地搜寻到全局最大功率点.%When PV module is under local shadow or
non-uniform illumination conditions,the output characteristics of PV arrays
will change.P-U characteristic curve presents multiple peaks;traditional
MPPT algorithm based on single peak P-U curve may fail;it is difficult to
accurately track the global maximum power point.To address this
drawback,a MPPT fusion algorithm based on combination of perturbation
method and SVM was put forward.The global optimization and high
generalization performance characteristics of support vector machine
基于改进型变步长扰动观察法的光伏系统MPPT研究
基于改进型变步长扰动观察法的光伏系统MPPT研究
王硕禾;郑俊观;张国驹;张立园
【摘 要】In order to improve the efficiency of PV system,the maximum
power point tracking control technology is required. The traditional
variable step perturbation observation method which may slows down
tracking speed and leads to the tracking dead zone when the external
environment dramatically changes. Then an improved variable step
perturbation observation method is presented that the perturbation step
coefficient can be adjusted according to the changes in the external
environment automatically. It can find a set of maximum step
size△Dmaxand scale factor k to satisfy the problem of tracking under
different light intensity at the same time. Finally, the simulation and
experimental results show that the algorithm presented has faster dynamic
tracking speed and higher steady-state tracking accuracy than that of

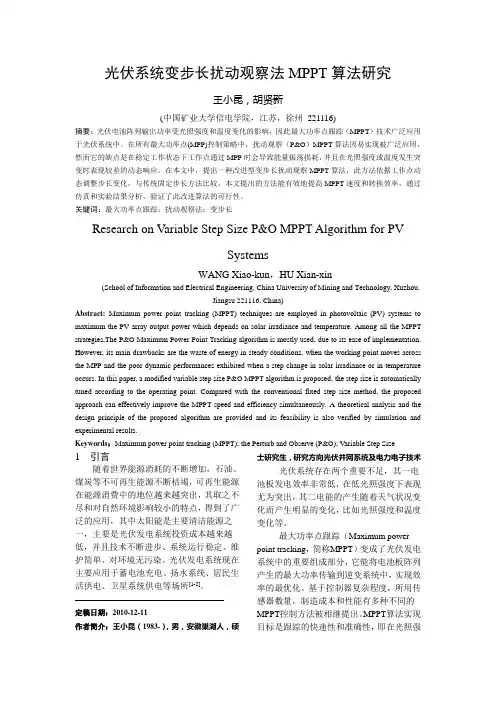

光伏系统变步长扰动观察法MPPT算法研究
