新型复合翅片管式级间冷却器
2016年 第1期 麓 Pipeline 技 木 Technique 设 备 Equipment 20l6 No.1
新型复合翅片管式级间冷却器
刘秋实 ,刘 颖 ,王艳云 (1.沈阳鼓风机集团压力容器有限公司,辽宁沈阳110870; 2.沈阳特种设备检测研究院,辽宁沈阳110035;3.沈阳新光航字安全系统有限公司,辽宁沈阳110043)
摘要:针对石化、炼油等行业的特点,考虑到压缩机整体装置的实际需要,为达到体积更小、性能更
高的要求,开发出一种新型复合翅片管式级间冷却器。利用HTRI传热软件分析了新型复合翅片管式
级间冷却器在同样工艺条件下的表现,通过采用全密封圈、半密封圈和Y型密封条相结合的全新密封
结构,可以达到减小设备壳径、缩短总长度的优化效果,并且说明了安装、使用和维修的方法,为设计及
优化级间冷却器提供参考。
关键词:级间冷却器;传热;密封;复合翅片;管式
中图分类号:TE8 文献标识码:A 文章编号:1004—9614(2016)01—0030—03
New Type of Composite Finned Tube Interstage Cooler
LIU Qiu—shi ,LIU Ying ,WANG Yan—yun (1.Shenyang Blower Group Pressure Container Co.,Ltd.,Shenyang 110870,China; 2.Shenyang Institute of Special Equipment Inspection&Research,Shenyang 110035,China; 3.Shenyang Xinguang Aerospace Safety System Co.,Ltd.,Shenyang 110043,China)
Abstract:According to the characteristics of the petrochemical,oil refining and other industries,consideIing the compres— sor device of the practical need of whole,to achieve a smaller,nlnre efficient performance requirements,a new type of composite finned tube interstage cooler was developed.H FRI heat transfer software was used tt)analyze the new composite finned tube inter— stage cooler performance under the same process condition parameters.Through the adoption of the whole sealing ring,half seal— ing ring and Y type combined new sealing structure of sealing strip,the optimization effect that equipment shell diameter was re—
duced and the total length was shortened was achieved,and the method of installation,use and maintenance was illustrated,thus providing reference for design and optimization of interstage cooler. Key words:interstage cooler;heat transfer;seal;composite fin;tubular
0 引言
级问冷却器是压缩机组中一种特殊的换热器,起到
提高机组效率和节约能源的作用,该换热器主要以复合
翅片管式冷却器为主,具有传热面积大、压力损失小等特
点。由于留给级问冷却器的空问有限,如果超出范围,对
于设备基础、管路连接和抽管束距离都会有很大影响,所
以需要缩小冷却器体积,以降低成本。
1实例设计
1.1工艺条件
以一台为某空分厂设计的氮气压缩机组为例,介
绍一种新型气体冷却器的设计。
冷却器的壳体材料为Q345R,复合翅片换热管的
基管材料为BFel0-1一l,翅片材料为Al,前后管板与
收稿日期:2015-05-27 收修改稿日期:2015—12—28 设备法兰均为16MnlII锻件。其工艺参数如下:体积
流量为10 200 m /h,一段压缩机进口压力为0.102
MPa,一段压缩机进口温度为20℃,冷却器气体进口
压力为0.249 8 MPa,冷却器气体进口温度为l15℃,
气体出口温度为42 ,允许压力损失为0.004 MPa,
介质组分为氮气,双管程走水,单壳程走工艺气体。
1.2设备参数
本台气体冷却器的传热计算采用成熟的计算程
序,该程序可以用于多种形式的冷却器。这台氮压机
冷却器的主要计算数据 为:设备壳径700 mm;长发
3 600 mm;复合翅片换热管 数量120根;传热面积
198.7 nl ;气侧压力损失 O.001 3 MPa;水侧压力损失
0.0l MPa;面积裕量20.6%。
1.3结果分析
运用HTRI对冷却器进行实验分析计算,得出结沦:
第1期 刘秋实等:新型复合翅片管式级间冷却器 31
(1)由图1可以看出,热流体氮气沿长度检测点
方向约从115 c【=降至42℃,每条热流体温度曲线均呈
线性下降;冷流体曲线分为第1管程和第2管程两个
部分,第2管程冷流体先与热流体进行传热,第1管程
冷流体再将热流体温度降至40℃,图l充分表现出其
温度变化的特征,冷流体从32℃上升到40℃,端差
(热流体出口温度与冷流体入口温度的温差)l0℃属
于合理区间,并且传导曲线呈线性变化且过渡平稳。
图1新型复合翅片管式冷却器流体温度坐标图 (2)图2为第1管程和第2管程的传热系数曲
线。从图2曲线中看出,第2管程是冷热流体接触传
热最激烈的部分,所以传热系数较高,第1管程的传热
系数也属合理范围,这台冷却器的传热系数在43.034
~47.529 W/(m ·K)区间波动,说明该级间冷却器处
于高效换热的状态。
48.0 47.5 47.0
检测点
图2新型复合翅片管式冷却器传热系数坐标图 (3)图3为管程/壳程流速的曲线图,这台级间冷
却器冷却水在管程中流速为1.058 m/s。级间冷却水
走管程,管程流速在1一1.5 m/s就具备了高雷诺值形
成湍流状态,显著提升管内传热膜系数,提高传热效 率。
该氮压机用户现场反馈信息表明:全流量运行
时,冷却器气侧出口温度为40℃,压损为0.003 MPa, 图3新型复合翅片管式冷却器管程/壳程流速坐标图
无振动情况,完全符合全工况运行条件。同时,原本
需要DN900mm壳径,采用该结构可以缩小到
DN700mm壳径,设备长度也比原来缩短了200 mm。
而且气侧压力损失很好地控制在许用压力损失范围
内,本次传热计算完全符合设计要求。
2密封结构及特点分析
2.1结构设计
新型复合翅片管式级间冷却器由壳体部件、管束
部件、前管箱部件、后水箱部件四部分组成,采用全密
封圈、半密封圈和Y型密封条相结合的密封结构,具
体结构形式见图4。
全密封圈:材料为硅橡胶,起到壳程后端密封作
用,避免气体流人封头侧。
半密封圈:材料为硅橡胶,起到切断壳程进出气
的作用,避免高温气体与低温气体混合。
Y型密封条:材料为¥30408不锈钢,采用3层不
锈钢片折叠压制形成的Y型密封条,共有3段密封,
一段为进气侧与管束间密封,二段为出气侧与管束间
密封,三段为壳程下部与管束问密封,更好地保证了
密封性,避免设备短路。
图4新型复合翅片管式冷却器主要零部件结构图
高温气体从进气口进入,沿着上侧板与壳体内壁
的进气流体通道水平穿过复合翅片管管束,被管程的
冷却水冷却,然后再从上侧板与壳体内壁的出气流体
通道流出,直至从出气口进入管道,完成整个换热过
程(见图5)。 5 O 5 0 5船们 ^ .z _邑\糕j
釜糍32 Pipeline Technique and Equipment Jan.20 1 6
图5新型复合翅片管式冷却器气侧流动剖视图
2.2特点分析 (1)新型复合翅片管式级问冷却器比传统的复合
翅片管式换热器在壳径上至少可以缩减200 mm,而在
设备长度上可以缩短5%左右。
(2)该设备的前后管板均为圆形设计 ,比传统
的方形管板具有更好的强度性能,适当减小了管板的
厚度,同时将密封圈直接安装在管板上,可以更好地
起到固定的作用。
(3)在后封头的下部必须配有排放阀,原因如下:
当管束部件与壳体部件装配时,全密封圈会导致后部
气体无法排出,影响安装;当有液体进入壳体后部时,
可以及时排出残留液体。
3现场安装、使用、维修经验
3.1设备安装
气体冷却器的安装应留有足够的空间来满足拆
装、维修的需要,在安装前一般应对管束部件进行检
查、清扫,安装时应保证管束部件与壳体部件保持水
平一致,不能倾斜安装,不能强力组装 。安装时,应 打开封头上的排放阀,安装结束后将排放阀关闭。为
避免冷却器出现受压与变形,安装冷却器连接接管法
兰时,表面必须平行并保持最小公差。当冷却器水侧
需排放时,气侧需先卸压。当停机时,相应的流体连
接必须关闭。在拆除管束之前,必须先把所有已连接
的冷却水管拆除。在管束拆除时,过程气体连接位置
可以不变。当管板位于壳体外侧时,全部的管束可以
与相连接的水箱一起抽出。抽管束时应注意保护密
封面和换热管。所需抽出管束的自由空间及位置需
在图纸中标明。管束抽出后应确保管束定位,消除因
管束滑动而带来的安全隐患。
3.2使用难点
在启动新型复合翅片管式级间冷却器之前,必须
开启管侧的放气口排空,使冷却水充满管程,同时检 查工艺气和冷却水的流动方向与图纸是否保持一致。
开车或停车过程中应逐渐升温或降温,以免造成压差
过大和热冲击,开车前冷却水应在气流之前流动,以
防止因气体的高温或热震而毁坏管路,停机时首先关
闭壳侧介质,然后再关闭管侧介质。
3.3清洗和维修注意事项
气体冷却器运行一段时间应进行清洗,首先应将
冷却器内部所有积水排放干净,然后再慢慢将管束抽
出,对其内外侧进行清洗和吹扫。管束的内侧采用液
压清洗,使用高压喷射枪和高压喷水器,也可采用机
械清洗和化学清理的方法进行。换热管的外表面在
通常情况下不需清理,如遇特殊情况必须清洗时,推
荐用于燥气体吹扫,不得用液体清洗和化学制剂清
洗,防止影响使用性能。
当管板与换热管连接处发生泄漏时,可采用补胀 的方法 J,如果是换热管发生泄漏,可以堵塞换热管,
但应控制数量。当垫片使用时间过长,密封失效时,
应及时调整和更换垫片和密封条。
冷却器检修清洗完成后,应更换新的垫片,并按
离心式空压机排气温度高原因分析及解决方法
离心式空压机排气温度高原因分析及解决方法
摘要:介绍离心式空压机及冷芯的结构特点,离心机各级排气温度对生产的影响,分析造成离心机排气温度高的原因并提出解决方法。
关键词:离心式空压机;中间冷却器;排气温度
1.前言
某企业空压站现有四台离心式空压机(下简称离心机),一台英格索兰机和三台JOY机。离心机排气温度的高低直接影响着离心机的效率及安全生产,针对不同情况,采取不同方式进行处理。
2.离心机常用中间冷却器特点
离心机实现等温压缩,效率优化,保证出口压力和温度指标,各段间要配置中间冷却器。由于空压机对各段间允许的压力损失和进口温度的严格要求,决定了中间冷却器设计选型的特殊性,同时也是应对多种机型、大跨度工况范围的必然选择。
中间冷却器冷却效果和可靠性直接影响空压机的气动性能和整机效率。随着为离心空压机配套的中间冷却器的增多,一个适应各种工况和不同机型的冷却器系列也自然形成,在此作一简单概述。
为了更深入地理解中间冷却器的多样性和复杂性,了解其适用范围、特征和重要参数的取值依据是非常必要的。表一[1]是据此归纳的特性。
从表一中看出,温度范围、允许压力损失2 项指标数值变化较小,而空气的流量范围、压力范围、相对湿度3 项指标变化范围较大。热负荷(换热量)的大小是决定换热器面积的主要因素,而上述3 项指标的大范围工况跨度决定了热负荷(换热量)的差异很大。
中间冷却器的核心元件是换热管,换热管有两种型式:光管、翅片管。下面叙述以换热管组成的中间冷却器。
2.1 光管- 中间冷却器
光管制成的中间冷却器主要有固定管板式、浮头式、U 型管式、填料函式。换热管规格:Φ25,Φ20,Φ19,Φ16。材质为20 钢、不锈钢、铜及铜合金。当流量小于30000Nm3/h,进气压力小于1.6MPa,机组为双层布置时,压力损失要求不严格,机组作为动力站使用的场合,可采用。
新型管翅式换热器的传热与阻力特性研究
第29卷第17期 Vo1.29 No.17 企业技术开发 TECHN0L0GICAL DEVEL0PMENT 0F ENTERPRISE 2010年9月 Sep.2010
新型管翅式换热器的传热与阻力特性研究
楚攀
(,’ 东省电力设计研究院,广东广州510663)
摘要:管翅式换热器在电厂中有着广泛的应用,是空冷机组的重要组成部分。提高管翅式换热器的性能,就能有效地 提升空冷机组的效率,从而达到节能的目的 文章对纵向涡强化型换热器进行了实验研究,在雷诺数4400<Re<11 000的范 围内,分析了不同来流速度时换热器传热阻力特性的影响。结果表明,在6 800<Re<11 000时,纵向涡强化型换热器的阻 力小于未采取强化措施的换热器的阻力,而其换热系数大于未采取强化措施的换热器,实现了高效低阻的流动传热。 关键词:管翅式换热器:空冷机组;纵向涡;数值模拟 中图分类号:TKl72 文献标识码:A 文章编号:1006—8937(2010)17—0023—03
The investigation on the heat and flow characteristics of novel fin-and-tube heat exchangers
CHU Pan
(Guangdong Electric Power Design Institute,Guangzhou,Guangdong 510663,China)
Abstract:Fin—and—tube heat exchangers are extensively used in the’power plant.which is also the important component in the air— cooling units.The efficiency of the air-cooling units can be improved by augmenting the performance of the fin—and—tube heat exchangers,which can achieve the goal of energy saving.This paper experimentally explored the fin—and—tube heat exchangers with vortex generators during the range of 4 400<Re<l 1 000.In the ranger of 6 800<Re<l 1 000,the results show that the flow resistance of the fin—and—tube heat exchanger with vortex generators iS smaller than that of the baseline case and the heat transfer coefficient of the enhanced case is higher than that of the baseline case。which means the flow pattern iS high performance and low resistance. Keywords:fin-and-tube heat exchanger;air—cooling units;vortex;numerical simulation
压缩机级间冷却器内漏问题分析
鹳
文章编号:1006—2971(2013)02—0036—03
压缩机级问冷却器内漏问题分析
刘智广’,李芳
(1.新疆油田油气储运公司,新疆克拉玛依834000;2.东北石油大学,黑龙江大庆163318)
摘要:针对大庆油田天然气分公司北压浅冷装置中,3 4RDS型往复压缩机级间冷却器存在着严重的内漏问题,结合现 场情况对该冷却器进行了结构分析,找出了冷却器内漏的原因并提出解决问题的建议,减少装置以后再出现类似情况的可 能性,以保证装置正常运行。
关键词:压缩机;冷却器;内漏;结构分析 中图分类号:TH457;TH414.2 文献标志码:B
Analysis of Internal Leakage Problem in Interstage cooler of Compressor
LIU Zhi・guang .LI Fang (1.Xinjiang Oilfield 0il and Gas Storage and Transportation Company,Kelamayi 834000,China;2.Northeast Petroleum University,Daqing 163318, China)
Abstract:Aiming at the serious internal leakage problem in interstage cooler of the 3 sets 4RDS type reciprocating compressors in Daqing Oil Field Natural Gas Company Branch north pressed shallow cold installment,the strcture of this cooler is analyzed in this
paper combined with site condition,and the reason of internal leakage of cooler is found and the suggestion for solving the problem is pointed out.It is helpful for reducing the possibility of similar situation appeared again in devices and has ensured the normal opera— tion of device. Key words:compressor;cooler;internal leakage;structure analysis
压缩机级间冷却器作用
压缩机级间冷却器作用
在压缩机运行过程中,产生的热量需要及时散发出去,否则会导致设备故障或者性能下降。其中压缩机级间冷却器是一种非常重要的降温设备,它具有以下几个作用:
1. 降温作用
压缩机在运行时会产生大量的热量,其中一部分热量会通过压缩介质排放出去,但是剩余的热量需要通过其他方式降温。这时候就需要压缩机级间冷却器介入了,它通过将介质从高温系统中取出并经过散热板降温,然后再送回低温系统中,这样就能及时、有效地降低介质的温度,保证压缩机的正常运行。
2. 减少压气温度
压缩机级间冷却器不仅可以降低介质的温度,还能减少压气温度,从而提高整个系统的效率。在压缩介质经过几级压缩后,温度会随之升高,如果不及时降温,将会影响压缩效率,增加能耗。通过使用冷却器,将温度降低到一定程度,就能有效地节约能源,减少运行成本。
3. 保护设备
在压缩机内部,介质的温度过高会导致设备的损坏,严重的情况下,还会引起火灾等危险事件。压缩机级间冷却器的出现,则可以有效地保护设备,避免高温、干涸等问题的出现。通过冷却器的降温和降压作用,可以使压缩机内部环境更稳定、更安全。
4. 提高工作寿命
由于压缩机级间冷却器可以通过多种方式保护设备,因此它可以提高设备的工作寿命。通过减少热量和干涸等不良影响因素,可以延长压缩机的使用寿命,常规保养并将维修周期延长。
总而言之,压缩机级间冷却器是一种重要的降温设备,它各方面的作用都十分重要,包括降温、减少压气温度、保护设备以及延长工作寿命等,因此在现代工业生产中得到了广泛应用。

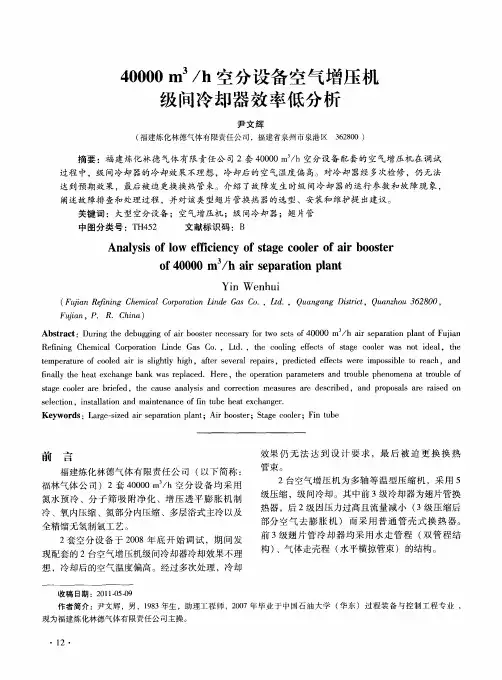

40000m3/h空分设备空气增压机级问冷却器效率低分析
