➢一 台 镭 雕 机 的 性 能 ， 主 要 由 雕 刻 速 度 ， 雕 刻 强 度 和 光 斑 大小而决定。
雕刻速度：指的激光头移动的速度，通常用IPS英寸/秒表示， 速度带来高的生产效率。速度也用于控制切割的深度，对于特定 的激光强度，速度越慢，切割或雕刻的深度就越大。
雕刻强度：指射到于材料表面激光的强度。对于特定的雕刻速 度，
➢ 检查水路、电路无误后方能开机，开机顺序为：
① 接通进线电源，打开钥匙开关。此时机器抽风及制冷系统通电， 电流
表显示数值7A左右。
② 等待5～10秒钟，按动外控制面板上触发按钮，电流表显示数值 为
零，3～5秒钟之后，氪灯点燃，电流表显示数值7A。
③ 打开振镜电源。
13
第13页/共16页
注意事项
➢ 镭雕简介 ➢ 性能参数 ➢ 工作原理 ➢ 异常及改善 ➢ 镭雕机类别 ➢ 使用流程 ➢ 结构组成 ➢ 注意事项 ➢ 类型特点
镭雕简介
➢ 镭雕简介 ➢ 性能参数 ➢ 工作原理 ➢ 异常及改善 ➢ 镭雕机类别 ➢ 使用流程 ➢ 结构组成 ➢ 注意事项 ➢ 类型特点
➢镭雕是表面处理的一种工艺，和网印、移印相似，都是在产品上 印字或者图案之类，但相比之下镭雕有标记速度快；图像标记美 观；分辨率高；永不磨损；范围广泛；安全可靠；精确性高；效 果一致；高速快捷；成本底廉；访伪性强等优点。
强度越大，切割或雕刻的深度就越大。
光束光斑：大小可利用不同焦距的透镜进行调节。小光斑的透 11
第11页/共16页
镭雕异常及改善
➢ 镭雕简介 ➢ 性能参数 ➢ 工作原理 ➢ 异常及改善 ➢ 镭雕机类别 ➢ 使用流程 ➢ 结构组成 ➢ 注意事项 ➢ 类型特点
编号
1 2 3 4
镭射培训教材
加工孔径小
Min 1mil
孔径改变容易
工艺相对简单
依利安达（广州）电子科技有限公司
2001年9月13日
5
2020年5月31日
镭射钻孔的工艺原理
PCB成孔用激光的种类：
RF/CO2激光 TEA/CO2激光 Nd：YAG/UV激光 其他
依利安达（广州）电子科技有限公司
2001年9月13日
6
2020年5月31日
Laser钻孔培训教材 2004
雷 鸣 主讲 2020年5月31日
2020年5月31日
课程大纲
一、镭射钻孔的原理和流程 1、镭射钻孔的目的。 2、镭射钻孔的工艺原理。 3、镭射钻孔的工艺流程。 二、镭射钻孔工艺控制和主要品质缺陷 1、镭射钻孔的工艺。 2、镭射钻孔品质检查及控制。 3、镭射钻孔品质缺陷及原因分析。
依利安达（广州）电子科技有限公司
2001年9月13日
355nm Output
11
2020年5月31日
镭射钻孔的工艺原理
Co2激光器激发激光原理图：
Co2 Laser：Medium（介质）：Co2 Pumping（激发源）：Electrode（电极） Wave Length（波长）：9.3 - 10.6µm
Pumping
Laser Beam
Mirror
Medium
Mirror
依利安达（广州）电子科技有限公司
2001年9月13日
12
2020年5月31日
镭射钻孔的工艺原理
Nd:YAG/UV激光器：
ESI公司5200UV激光钻孔机激光器
依利安达（广州）电子科技有限公司
2001年9月13日
13
2020年5月31日
镭雕技术简介_111026分解
溢出 未雕完全
4
标深不够
镭雕机使用流程
镭雕简介 工作原理 镭雕机类别 结构组成 类型特点
性能参数 异常及改善 使用流程 注意事项
检查水路、电路无误后方能开机，开机顺序为：
① 接通进线电源，打开钥匙开关。此时机器抽风及制冷系统通电，电流 表显示数值7A左右。
② 等待5～10秒钟，按动外控制面板上触发按钮，电流表显示数值为 零，3～5秒钟之后，氪灯点燃，电流表显示数值7A。 ③ 打开振镜电源。 ④ 打开计算机，调出所需打标文件。 ⑤ 调节激光电源到工作电流（10～18A），即可开始打标； 打标结束 后，按以上顺序逆向关闭各组件电源。
全反射镜
钕钇铝石 榴石激光 器
聚焦镜
过滤镜 5
镭雕机类别
CO2激光镭雕机
镭雕简介 工作原理 镭雕机类别 结构组成 类型特点
性能参数 异常及改善 使用流程 注意事项
采用CO2气体充入放电管作为产生激光的介质，当在电极上加高电压， 放电管中产生辉光放电，就可使气体分子释放出激光，将激光能量放 大后就形成对材料加工的激光束。
Prepared by
Gaby 1
镭雕简介
镭雕简介 工作原理 镭雕机类别 结构组成 类型特点
性能参数 异常及改善 使用流程 注意事项

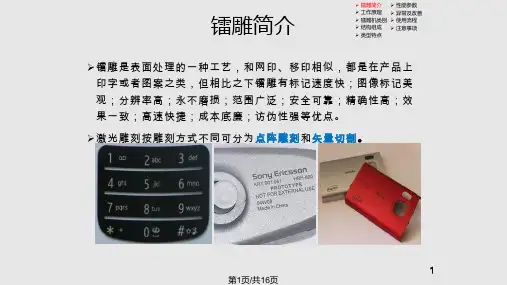

镭雕是表面处理的一种工艺，和网印、移印相似，都是在产品上印字 或者图案之类，但相比之下镭雕有标记速度快；图像标记美观；分辨 率高；永不磨损；范围广泛；安全可靠；精确性高；效果一致；高速 快捷；成本底廉；访伪性强等优点。 激光雕刻按雕刻方式不同可分为点阵雕刻和矢量切割。
12
镭雕异常及改善
编号 不良项目 不良原因
《镭射印刷技术》课件
广泛应用
镭射印刷将在更多的领域得到应 用，如电子、医疗等。
总结与展望
通过本课件，我们深入了解了镭射印刷技术的概述、原理、应用领域、优势 与局限性，以及未来的发展趋势。期待镭射印刷技术在各个行业发挥更大的 作用。
2 多材质应用
不仅可以在纸张上实现镭射印刷，还可以在塑料、金属等材料上实现。
3 抗伪防伪
镭射印刷技术具有高度的抗伪防伪性能，被广泛应用于身份证、票据等领域。
镭射印刷技术的原理
激光照射
通过激光束的高能照射实现镭 射印刷的效果。
反射光制作图案
被激光束照射的材料会产生光 线反射，展现出独特的图案。
模板制作
《镭射印刷技术》PPT课 件

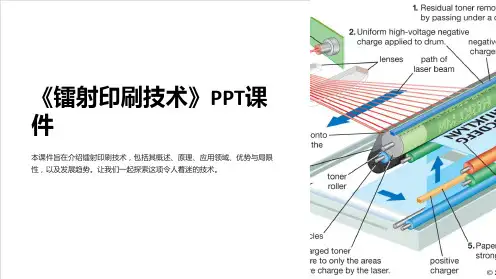

本课件旨在介绍镭射印刷技术，包括其概述、原理、应用领域、优势与局限的技术。
概述
在本节中，我们将对镭射印刷技术进行简要介绍。了解其特点、用途以及与 传统印刷技术的区别。
镭射印刷技术简介
1 高精度图案
镭射印刷技术能够实现微米级的精准图案和文字印刷。
通过模板的设计和加工，控制 激光束的照射形状。
镭射印刷技术的应用领域
安全凭证
镭射印刷广泛应用于护照、驾驶证等安全凭证 的制作。
票务系统
航空公司、公交系统等的票据使用了镭射印刷 来防伪和提高辨识度。
商业包装
镭射印刷可以为商品包装增添独特的视觉效果， 提高品牌竞争力。
货币制作
各国货币在生产过程中使用镭射印刷技术，提 高防伪等级。
镭射印刷技术的优势与局限性
1
优势
高精度、抗伪性强、丰富的应用领域。
局限性
2
设备成本高、工艺复杂、对环境要求高。
3
操作注意
需要专业人员操作，以确保印刷效果的 质量。
镭射钻孔培训
镭射钻孔培训一、镭射钻孔的基本原理镭射钻孔是利用激光光束对材料表面进行高能量、高密度的照射，使其瞬间融化并蒸发，从而形成钻孔。
在实际操作中，通常使用的是CO2激光器或者纤维激光器。
通过调节激光的功率、频率和聚焦等参数，可以对不同材料进行精确的钻孔加工。
镭射钻孔技术在微加工领域尤为突出，它可以实现微小孔径、高效率和高精度的加工，因此在电子、航天、医疗等领域都有着广泛的应用。
二、镭射钻孔培训内容1. 理论知识培训镭射钻孔培训的第一步就是对其基本原理和工艺进行详细讲解。
学员需要了解不同类型的激光器、钻孔参数的选择、材料的特性等相关知识。
此外，还需要学习镭射钻孔的适用范围、优缺点和发展趋势等内容。
这些理论知识对于后续的实际操作至关重要。
2. 设备操作培训镭射钻孔设备的操作对于培训课程来说也是至关重要的一环。
学员需要学习各种激光器的操作技巧，以及设备的维护和保养方法。
在实验室或工厂中，学员应该能够熟练地操作镭射钻孔设备，并且能够灵活应对各种情况。
3. 安全培训镭射钻孔是一项高能量的工艺，操作时必须要注意安全。
因此，在培训课程中，应该包含一些相关的安全知识，如激光辐射的危害、防护措施等。
学员需要了解镭射钻孔设备的安全操作规程，以及在紧急情况下的应急处理方法。
三、实践操作在掌握了相关的理论知识和实际操作技能后，学员需要进行一定的实践操作。
这可以在实验室或者工厂生产线上进行。
通过实际的操作，学员可以更加深入地了解镭射钻孔技术的应用和特点，丰富自己的经验，提高工作效率和准确性。
通过上述的镭射钻孔培训，学员可以全面掌握镭射钻孔的理论知识和实际操作技能，为日后的工作和研究打下良好的基础。
随着镭射技术的不断发展和应用，镭射钻孔技术也将逐渐成为各行业的主流加工方法。
因此，学员应该不断提升自己的技能，跟上时代的步伐，为企业的发展贡献自己的力量。
四、应用领域镭射钻孔技术在现代工业生产中有着广泛的应用领域，包括但不限于以下几个方面：1. 电子领域在电子元器件的制造过程中，通常需要进行微细加工，如 PCB 板的孔径加工、印刷电路板的加工等。
镭雕机作业指导书

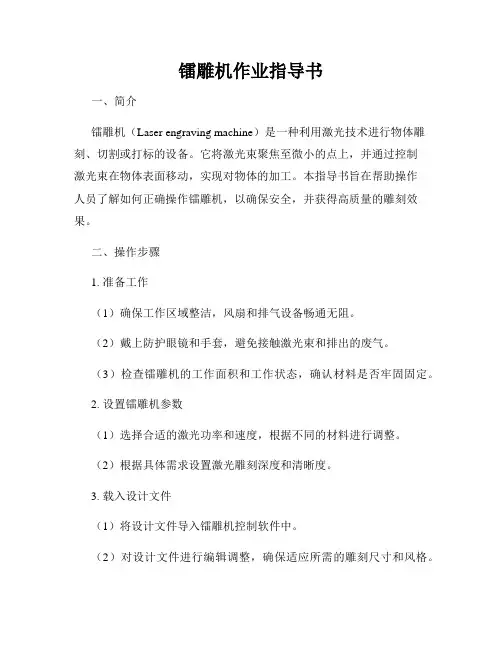

镭雕机作业指导书一、简介镭雕机（Laser engraving machine）是一种利用激光技术进行物体雕刻、切割或打标的设备。
它将激光束聚焦至微小的点上，并通过控制激光束在物体表面移动，实现对物体的加工。
本指导书旨在帮助操作人员了解如何正确操作镭雕机，以确保安全，并获得高质量的雕刻效果。
二、操作步骤1. 准备工作（1）确保工作区域整洁，风扇和排气设备畅通无阻。
（2）戴上防护眼镜和手套，避免接触激光束和排出的废气。
（3）检查镭雕机的工作面积和工作状态，确认材料是否牢固固定。
2. 设置镭雕机参数（1）选择合适的激光功率和速度，根据不同的材料进行调整。
（2）根据具体需求设置激光雕刻深度和清晰度。
3. 载入设计文件（1）将设计文件导入镭雕机控制软件中。
（2）对设计文件进行编辑调整，确保适应所需的雕刻尺寸和风格。
4. 确定雕刻位置（1）使用镭雕机控制软件将激光头移至雕刻起点。
（2）通过设置坐标，确保雕刻位置的准确性。
5. 进行测试刻（1）选取一小块材料进行测试刻，以确认雕刻效果和设置的参数是否符合要求。
（2）根据测试结果进行必要的参数调整。
6. 雕刻操作（1）点击启动按钮，开始雕刻操作。
（2）在操作过程中保持警惕，随时观察激光雕刻的过程。
（3）注意镭雕机的运行状态和材料固定情况是否正常。
7. 完成后的收尾工作（1）停止镭雕机的运行，关闭电源。
（2）清理工作区域，清除杂物和废料。
三、安全事项1. 佩戴个人防护装备使用镭雕机时，务必戴上防护眼镜和手套，以避免直接接触激光束和废气。
2. 注意镭雕机的散热和通风确保镭雕机周围的风扇和排气设备畅通无阻，以保持机器的正常散热和通风。
3. 随时观察激光雕刻过程在运行镭雕机期间，操作人员应时刻注意观察激光雕刻过程，及时发现异常。
4. 避免干扰在镭雕机运行期间，应避免干扰激光束的正常工作，以免影响雕刻质量和安全。
5. 遵守操作规程严格按照操作步骤进行操作，并在操作前进行必要的培训和了解操作规程。
镭射培训资料
（PQC 检查）→分拉长→PQC 抽检→出货 注：改板 改板时需看清版本号，核对 MI、孔数、孔径是否正确。 步骤：调参数—测能量—调资料—校位。 注：测能量应注意两个激光头的能量差异不可超过 0.5。 开机时要看清圆拍是否对正，对偏会导致报废板。 三、激光气的物、化学性质 （一） 、物理性质 1、成份：CO2：14%，CO：5%，H2：0.15%,N2：18%,He：62.85% 2、激光气是不可燃烧的、无色无味的混合气体。 （二） 、化学性质 激光气在高压下电解易产生激光。
九、生产安全知识： 1） 、钻板时不可打开机器门，防止激光辐射。 2） 、机器在运转时不可将手臂、腿等靠近工作台面，防止将人卷 入机器中，发生工伤事故。 3） 、机器内带有高压电，故打扫卫生时不可用湿布擦拭机器，防 止触电。 4） 、拿板时禁止一次性超过 20PNL，以防抱不稳，板掉下而砸伤 脚。 5） 、在机器保养、维修、调试中，必须标明机器状态，以免造成 伤害。
镭射部培训资料
一、镭射机器的工作原理 在电极两端加 5600V 的高压，电极中间加满激光气，电解气体 的时候产生激光。通过镜片反射、透视、聚焦后打在板上，被板吸收 产生瞬间高温，烧蚀掉减铜并棕化氧化的铜层及介质层，使两层之间 形成细小的圆样形孔。在后工序经沉铜电镀后即形成导通盲孔。
二、镭射工序流程： 前工序来料→上板→改板→激光钻孔 → 下板→首板对黄片
孔未穿
棕化不良 板面擦花 板面氧化 能量异常 板料变形
偏孔，黑孔
激光对位靶标缺损 激光靶位打坏 内层 PAD 偏小 棕化不良 板面擦花
调整能量，用激光钻机 或百倍镜测量首板孔径 按 MEI 要求控制 基铜偏厚 用铜厚仪测铜厚 孔内有杂物、 能量不稳定、第二步未钻、 检查钻板参数及能量是否正常， 上 钻孔过度 镜片不干净，钻两边 板前检查板面 镜片不干净， 光路不正， 环境 车间范围内不可有腐蚀性气体， 检 孔变形 因素 查棕化颜色是否正常 能量异常
镭雕培训计划
镭雕培训计划一、培训目标及意义随着科技的不断发展，镭雕技术已经成为了一种重要的工艺，应用范围不断扩大，从造型设计到工艺品制作都有着广泛的应用。
然而，由于镭雕技术的复杂性，许多从业人员缺乏专业的培训，导致了整个行业的技术水平普遍不高。
因此，有必要进行镭雕培训，提高行业从业人员的专业技能和实际操作能力。
本培训计划的目标是使学员能够熟练掌握镭雕技术，提高工作效率，提高行业整体水平，同时也有助于提高企业的竞争力。
二、培训内容1. 镭雕技术基础知识a. 镭雕概念及应用领域b. 镭雕设备及工具的基本构造和原理c. 镭雕材料的性能和选择d. 镭雕工艺流程及常见问题的处理2. 镭雕设备及工具操作a. 镭雕设备的开关及参数调节b. 镭雕头和镭雕笔的更换和调整c. 软件操作及设计稿导入3. 镭雕图案设计a. 镭雕图案设计软件的基本操作b. 设计稿的导入和编辑c. 图案参数设置和优化4. 实际操作与练习a. 镭雕材料准备及放置b. 镭雕设备的调试和操作c. 实际雕刻操作及雕刻参数调节d. 质量检验与调整5. 安全操作和维护a. 镭雕设备的日常维护b. 安全操作规范和事故应急处理三、培训方式本次培训将采用理论结合实践的教学方式，对培训内容进行系统讲解并进行相关的实际操作练习。
培训时间根据实际情况灵活安排，一般为5天到10天不等。
每天的培训内容包括讲课、实际操作练习及技能培训。
四、培训师资力量本次培训将邀请具有多年镭雕技术经验的专业人士担任培训师，保证学员能够接受到真实、专业的培训。
同时，培训师将负责整个培训过程的教学安排和教学质量的把控。
五、培训对象本次培训对象为具有一定镭雕基础知识的从业人员和初学者，有志于从事相关行业的相关人员均可报名参加。
同时，我们也欢迎企业或团体组织内部员工进行集中培训。
六、培训费用及其他本次培训费用根据培训课程的具体情况而定，具体收费标准将在报名时详细通知。
除此之外，我们也将提供相关的培训材料和证书。
