【中考全景透视】2014届中考物理专题讲解第五讲 透镜及其应用(含2013年新题)
2014年中考物理题库研究：透镜及其应用(考点真题研练+真题能力提高+中考真题模拟测试题)-3.do
二．透镜及其应用真题能力提高（二）二．填空题1.（2013营口）常见的光学仪器在我们的生活、学习中应用广泛。
照相时，被拍摄者应站在距镜头______________________处；投影仪能使投影片在屏幕上成倒立、___________实像；借助放大镜看地图时，为使看到的像更大，应适当_______________放大镜与地图间的距离。
2.（2（12013齐齐哈尔）小云利用焦距为10cm的凸透镜进行了“探究凸透镜成像的规律”的实验，当光屏上出现烛焰清晰的像时，测得光屏到透镜的距离是40cm，则光屏上出现的是一个（选填“放大”、“等大”或“缩小”）的实像。
应用这一成像原理制成的光学仪器是（答出一个即可）。
3.（2013达州）为了保证人们的安全，在城市的很多地方都安装了摄像头，该装置的光学统主要是凸透镜，通过该装置能记录车辆及行人、的实像.4.（2013威海）如图12所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．日常生活中所用的几种光学仪器的成像原理与物体在不同点时的成像情况相对应，其中照相机是根据物体放在点时的成像特点制成的，幻灯机是根据物体放在点时的成像特点制成的．4题5题6题5.（2013佛山）图中凸透镜的焦距是10cm，蜡烛位置如图所示，光屏应放在透镜侧范围才能得到的清晰实像。
6.（12常德）如图所示是一束光通过一个透镜的情况，该透镜是___________透镜．这类透镜可以为______眼矫正视力．7.（10哈尔滨）太阳光穿过浓密的树叶孔隙，在地面上形成明亮的光斑；当太阳光正对凸透镜，有时也能看到一个明亮的光斑。
前者光斑的形成说明_______，后者光斑的形成说明。
8.(10泰安)人眼结构中的晶状体相当于一个________透镜，来自物体的光经过晶状体可在视网膜上成_______（选填“倒立”或“正立”）缩小的_______（选填“虚”或“实”）像。
9.（12潍坊）照相机镜头的作用相当于一个＿＿透镜；显微镜的目镜是一组透镜，它的作用相当于一个＿＿透镜。

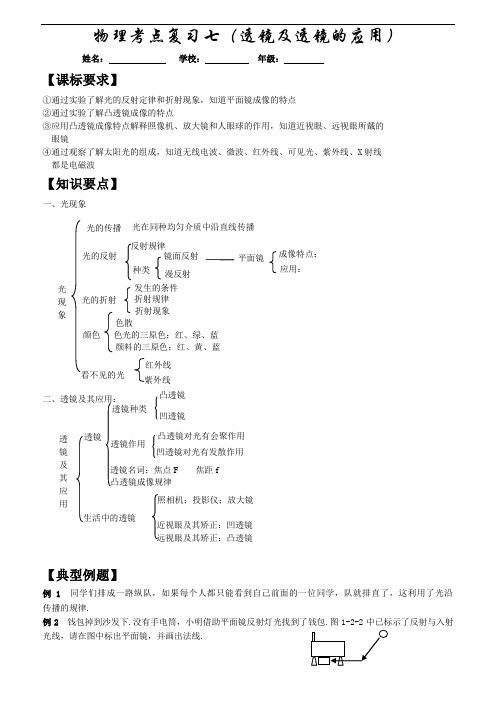

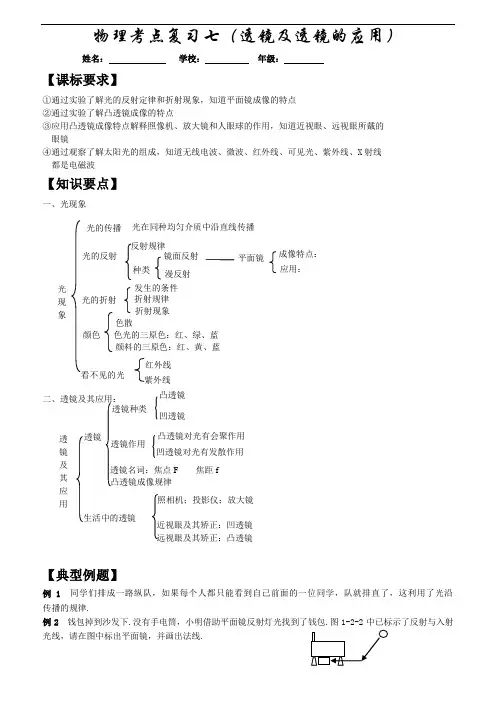

【最后一搏】2014年新课标中考物理最后冲刺考点专题练：透镜及透镜的应用
物理考点复习七（透镜及透镜的应用）姓名： 学校： 年级：【课标要求】①通过实验了解光的反射定律和折射现象，知道平面镜成像的特点②通过实验了解凸透镜成像的特点③应用凸透镜成像特点解释照像机、放大镜和人眼球的作用，知道近视眼、远视眼所戴的眼镜④通过观察了解太阳光的组成，知道无线电波、微波、红外线、可见光、紫外线、X 射线都是电磁波【知识要点】一、光现象二、透镜及其应用：【典型例题】例1 同学们排成一路纵队，如果每个人都只能看到自己前面的一位同学，队就排直了，这利用了光沿 传播的规律.例2 钱包掉到沙发下.没有手电筒，小明借助平面镜反射灯光找到了钱包.图1-2-2中已标示了反射与入射光线，请在图中标出平面镜，并画出法线.光在同种均匀介质中沿直线传播 光的传播 反射规律成像特点： 种类 应用：平面镜镜面反射 光的反射 漫反射 光现象 发生的条件 光的折射 折射规律 折射现象 色散颜色 色光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝红外线 看不见的光 紫外线 凹透镜对光有发散作用凸透镜 凸透镜对光有会聚作用 凹透镜 透镜种类 透镜 透镜作用 透镜名词：焦点F 焦距f 凸透镜成像规律 生活中的透镜 照相机；投影仪；放大镜 透镜及其应用近视眼及其矫正：凹透镜 远视眼及其矫正：凸透镜40例3如图所示，一束光线射向平面镜，那么这束光线的入射角和反射角的大小分别为（）A．40°40° B．40°50° C．50°40° D．50°50°例4 潜水员在水中看岸上的小鸟，图中能正确表示其光线的传播大致路径的是（）例5 某同学从远处走向一面穿衣镜，他在镜中像的大小及像和人之间的距离正确的是（）A．像大小不变，像和人之间的距离变小 B.像变大，像和人之间的距离变大C．像变大，像和人之间的距离变小 D.像大小不变，像和人之间的距离不变例6如图1-2-7所示，将一束太阳光投射到玻璃三棱镜上，在棱镜后侧光屏上的AB观察到不同颜色的光，则（）A．A处应是紫光B．只有AB之间有光C．将照相底片放到AB范围B处的外侧，底片不会感光D．将温度计放到AB范围A处的外侧，会看到温度上升例7用三块透镜做实验，在距离相同的情况下得到如下记录，可知这三块透镜焦距的关系为（）A、f A＜f B＜f CB、f A＞f B＞f CC、f C＞f A＞f BD、f A＞f C＞f B例8用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该( ) A．照相机远离该同学，镜头向前调节 B．照相机远离该同学，镜头向后调节C．照相机靠近该同学，镜头向前调节 D．照相机靠近该同学，镜头向后调节例9一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是：（）A、放大实像；B、缩小的实像；C、放大的虚像；D、缩小的虚像【经典练习】一、选择题1．下列现象中，是由于光沿直线传播形成的是（）A.月光下的树影B.你看到别人的背影C.平静水面中的倒影D.礼堂里放电影2.下列有关光的现象中,正确的说法是( )A.阳光下,微风吹拂的河面,波光粼粼,这里蕴含着光的反射现象透镜像的性质A 放大倒立实像B 缩小倒立实像C 放大正立虚像B.汽车在夜间行驶时,应打开驾驶室里的电灯C.人在照镜子时,总是靠近镜子去看,其原因是靠近时,平面镜所成的像会变大D.在暗室里,为了能从镜子中看清自己的脸部,应把手电筒正对镜子照射3.今年5月23日,蓬莱阁附近海域上空出现了极为罕见的“海市蜃楼”奇观.产生这一现象的原因是( )A.光沿直线传播B.景物经水面成像C.光经过密度不均匀的空气发生了漫反射D.光经过密度不均匀的空气发生了折射3．光线与平面镜成20°角入射到镜面，若使入射角减少10°，则（ ）A ．反射角是10°B ．反射角是30°C ．反射光线与入射光线的夹角是120°D ．反射光线与入射光线的夹角是160°4．小明在某商场买鞋，他选一新鞋在竖起的“试鞋镜”前试穿，如图所示，但在镜中他看不到自己穿着的新鞋的像，为了看到，则他应该（ ）A 、使身体离镜子近一些B 、使身体离镜子远一些C 、把穿着的鞋的脚抬高D 、弯腰或下蹲5．如图2所示NN 1是水与空气的界面，能正确表示光从空气射入水中的是：（ ）7．观赏水面风景照片时，总发现景物的“倒影” 比本身暗一些，这是由于：（ ）6．要使人的眼睛看到物体，其必要条件是( )A ．物体是光源B ．必须有光射入眼睛C ．物体和眼睛在一条直线上D ．只有白天才能看到物体7．一棵树在阳光照射下，它的影子从早晨到晚上变化情况是 （ ）A 、先变长后变短B 、先变短后变长C 、逐渐变短D 、逐渐变长8．一束光与镜面成30°，则入射光线和反射光线的夹角为 （ ）A 、60°B 、30°C 、120°D 、90°9．黑板表面都要做得比较粗糙，主要原因是 （ ） A.便于用粉笔写字 B.不使黑板发生反射 C.使黑板形成漫反射 D.便于黑板刷擦字迹10. 在枝繁叶茂的大树下,由于阳光的照射常会看到树阴下的地面上有许多光斑,这些光斑的形状是( )A.树叶的形状B.各种形状C.圆形的D.树枝形状11．电影院里不同的座位上的观众都能看清银幕上的画面，这是因为光在银幕上发生（ ）A ．镜面反射B ．漫反射C ．可能是镜面反射也可能是漫反射D ．不发生反射，是银幕本身发光12.一条光线垂直射到平面镜上时( )A ．没有入射角和反射角B ．入射角和反射角都是0°C ．入射角和反射角都是90°D ．入射角是0°,反射角是90°13．晚上，在桌面上铺一张白纸，把一小块平面镜放在纸上，让手电筒的 光正对着平面照射，如图所示，人从侧面看去 ( )A ．镜子比较亮，它发生了镜面反射B ．镜子比较暗，它发生了镜面反射C ．白纸比较亮，它发生了镜面反射D ．白纸比较暗，它发生了漫反射N N 1 N N 1 N N 1 N N 1A B 图2 C D14．下图5中的四幅图，分别表示近视眼成像情况和矫正做法的是（）A．②① B．③① C．②④ D．③④15.如图所示,把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方,在透镜的另一侧调节光屏位置可找到一个清晰的像.这个像是图中的( )16．某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处向透镜焦点处移动时，则下述凸透镜所成像的变化情况中，正确的是（）A、像始终变大B、像始终变小C、像先变小后变大D、像先变大后变小17．将物体放在焦距为f的凸透镜的主光轴上，分别离透镜18cm、12cm和4cm时，各得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距为（）A、12cm＜f＜18cmB、8cm＜f＜12cmC、6cm＜f＜9cmD、4cm＜f＜6cm18．某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm 处向12cm处移动的过程中（）A．像变大，像距变大 B．像变大，像距变小C．像先变小后变大，像距变大 D．像先变小后变大，像距变小19．小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图6-11所示，a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍焦距点。

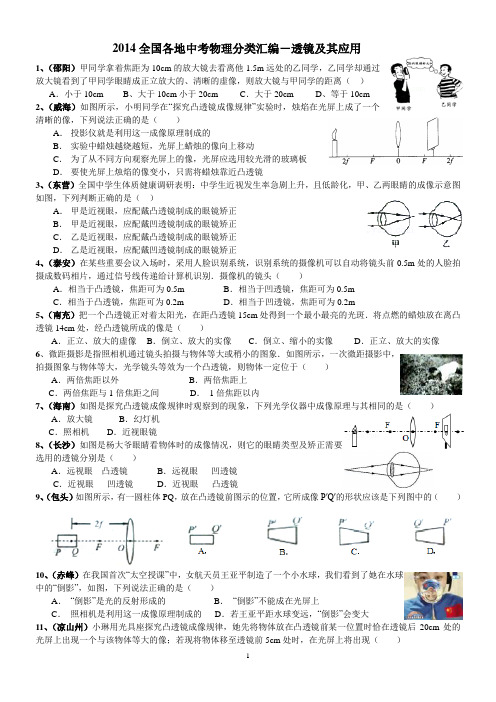

2014全国各地中考物理分类汇编《透镜及其应用》
2014全国各地中考物理分类汇编－透镜及其应用1、（邵阳）甲同学拿着焦距为10cm的放大镜去看离他1.5m远处的乙同学，乙同学却通过放大镜看到了甲同学眼睛成正立放大的、清晰的虚像，则放大镜与甲同学的距离（）A．小于10cm B、大于10cm小于20cm C．大于20cm D、等于10cm2、（威海）如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．投影仪就是利用这一成像原理制成的B．实验中蜡烛越烧越短，光屏上蜡烛的像向上移动C．为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板D．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜3、（东营）全国中学生体质健康调研表明：中学生近视发生率急剧上升，且低龄化，甲、乙两眼睛的成像示意图如图，下列判断正确的是（）A．甲是近视眼，应配戴凸透镜制成的眼镜矫正B．甲是近视眼，应配戴凹透镜制成的眼镜矫正C．乙是近视眼，应配戴凸透镜制成的眼镜矫正D．乙是近视眼，应配戴凹透镜制成的眼镜矫正4、（泰安）在某些重要会议入场时，采用人脸识别系统，识别系统的摄像机可以自动将镜头前0.5m处的人脸拍摄成数码相片，通过信号线传递给计算机识别．摄像机的镜头（）A．相当于凸透镜，焦距可为0.5m B．相当于凹透镜，焦距可为0.5mC．相当于凸透镜，焦距可为0.2m D．相当于凹透镜，焦距可为0.2m5、（南充）把一个凸透镜正对着太阳光，在距凸透镜15cm处得到一个最小最亮的光斑．将点燃的蜡烛放在离凸透镜14cm处，经凸透镜所成的像是（）A．正立、放大的虚像B．倒立、放大的实像C．倒立、缩小的实像D．正立、放大的实像6、微距摄影是指照相机通过镜头拍摄与物体等大或稍小的图象．如图所示，一次微距摄影中，拍摄图象与物体等大，光学镜头等效为一个凸透镜，则物体一定位于（）A．两倍焦距以外B．两倍焦距上C．两倍焦距与1倍焦距之间D．1倍焦距以内7、（海南）如图是探究凸透镜成像规律时观察到的现象，下列光学仪器中成像原理与其相同的是（）A．放大镜B．幻灯机C．照相机D．近视眼镜8、（长沙）如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是（）A．远视眼凸透镜B．远视眼凹透镜C．近视眼凹透镜D．近视眼凸透镜9、（包头）如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）10、（赤峰）在我国首次“太空授课”中，女航天员王亚平制造了一个小水球，我们看到了她在水球中的“倒影”，如图，下列说法正确的是（）A．“倒影”是光的反射形成的B．“倒影”不能成在光屏上C．照相机是利用这一成像原理制成的D．若王亚平距水球变远，“倒影”会变大11、（凉山州）小琳用光具座探究凸透镜成像规律，她先将物体放在凸透镜前某一位置时恰在透镜后20cm处的光屏上出现一个与该物体等大的像；若现将物体移至透镜前5cm处时，在光屏上将出现（）A．倒立放大的实像B．倒立缩小的实像C．正立放大的虚像D．光屏上接收不到像12、（曲靖）教室里安装的电子白板投影仪，其镜头的焦距为15cm，为了在白板上得到清晰的像，投影仪镜头到白板的距离应（）A．大于30cm B．小于15cm C．等于30cm D．大于15cm小于30cm13、（娄底）人体，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息，并将所拍图象与系统数据库中预先录入的人脸照片模板进行对比．下面对该装置说法错误的是（）A．该摄像镜头相当与凸透镜B．这种镜头可用来矫正近视眼C．这种镜头对光线具有会聚作用D．若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm14、（南宁）在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜（焦距约为13cm）、光屏处于如图所示的位置时，在光屏上恰好得到一个清晰的像，利用这一成像规律可以制成（）A．照相机B．投影仪C．放大镜D．潜望镜15、（郴州）如图，F是透镜的焦点，其中正确的光路图是（）16、（荆州）关于生活中常见的和“影”字有关的物理现象，下列说法中正确的是（）A．太阳光下的“树影”是由于光的直线传播形成的B．岸边的人在水中所成的“倒影”是由于光的折射形成的C．“摄影”用的照相机是根据凹透镜成像的原理制成的D．放电影时，屏幕上的“影像”能被所有观众看到，是光在屏幕上发生了镜面反射17、(武汉)如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26㎝时，在光屏上得到一个清晰缩小的实像。
2014年《领跑中考.物理》广东专版 第五章 透镜及其应用
物理
第五章
透镜及其应用
·物理
·物理
第五章
透镜及其应用
一、透镜 二、凸透镜成像规律及其应用 三、眼睛与透镜 四、显微镜和望远镜 五、探索宇宙
·物理
○易错易混点一 透镜的三条特殊光线
○易错易混点二 理解凸透镜对光线的会聚作用，凹 透镜对光线的发散作用
【习题答案与解析】
·物理
（8）小宇同学所在的小组对上述实验装置用由几个发 光二极管做成的“F”字样作发光体，你认为其好处是 成像稳定(合理即可) (写出一点即可)。
解析：本题考查凸透镜的成像特点及应用。（1）平 行光线经凸透镜折射后，会聚于焦点，光具座上刻 度尺的分度值是1mm，凸透镜底座中心和光屏底座 中心间的距离为11cm，故凸透镜的焦点是11cm。 （2）实验前应该将烛焰、凸透镜、光屏中心调到同 一高度，目的是使像成在光屏中央。（3）当蜡烛移 至光具座上10cm刻度线时，此时物距是50cm10cm=40cm，远大于2倍焦距，所以在光屏上成倒 立、缩小的实像。照相机就是根据这一规律制成的。
·物理
（7）凸透镜成实像是由物体射出的光入射到凸透 镜上时，经凸透镜折射后的所有折射光线会聚形 成的，当透镜被挡住一部分后，还会有光线入射 到透镜上，还能成完整的像，只是折射光少了， 由于会聚成像的光线少了，故像的性质不变，只 是像将变暗。 （8）发光二极管具有以下优点：可以增加成像物 体的亮度；像不会晃动，更加稳定；能观察像物 左右颠倒的关系。
·物理
4.凸透镜和凹透镜的三条特殊光线：
焦点
反向延长
平行
焦点
光心
·物理
二、凸透镜成像规律及其应用
1.成像特点：
倒立 倒立
2014年中考物理题库研究：透镜及其应用(考点真题研练+真题能力提高+中考真题模拟测试题)-1.do
二．透镜及其应用真题能力提高（一）一．选择题1.（2013•衡阳）我市各级各类学校为了校园安全，在学校大门及其它地方都安装上了“电子A．照相机B．老花镜C．幻灯机D．放大镜2题3题4题3.（2012•常州）如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜3Ocm 时，重新调节光屏的位置，清晰可得（）A．倒立缩小的实像B．倒立等大的实像C．倒立放大的实像D．正立放大的虚像4.(二0一三年东营市)5月12日上午，央视5台直播了“中国万达”2013黄河口(东营)国际马拉松赛。
此次比赛首次启用航拍，向国内外全方位展示赛事盛况，展现了东营市生态文明典范城市的发展成果。
已知摄像机镜头相当于一个凸透镜，航拍时物距大于2倍焦距。
关于航拍成像的性质，下列说法正确的是( )A．放大、正立的实像B．放大、倒立的实像C．缩小、正立的实像D．缩小、倒立的实像5.（2013雅安）张宁用图甲所示的装置测出凸透镜的焦距, 并“探究凸透镜成像规律”, 当蜡烛、透镜、光屏位置如图8乙时, 在光屏上可成清晰的像。
下列说法正确的是( )A. 凸透镜的焦距是30cmB. 图乙中烛焰成的是倒立放大的像C. 照相机成像特点与图乙中所成像的特点相同D. 将蜡烛远离凸透镜, 保持凸透镜、光屏位置不变, 烛焰可在光屏上成清晰的像5题6题6.（12咸宁）物体AB通过凸透镜成像如下图所示，利用这一成像规律制造的光学仪器是( ) A．照相机B．放大镜C．幻灯机D．潜望镜7.（成都市二0一三年）在探究凸透镜成像规律的实验中，小聪选用了焦距为10cm的凸透镜。
他将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，当光屏一动到如图所示刻度线处时，在光屏上恰好呈现出烛焰清晰的像。
如果将蜡烛从图中位置移动，关于该实验下列说法正确的是（）A．蜡烛向左移动2cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像B．蜡烛向右移动10cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像C．蜡烛向右移动2cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像D．蜡烛移到20cm刻度线处，光屏应移动到70cm刻度线处才能呈现烛焰清晰的像7题8题9题8.（2013新疆维吾尔）艾力同学在做“研究凸透镜成像规律”的实验，当他把蜡烛移到距离透镜34 cm的地方时，在光屏上观察到如右图所示的像，则该凸透镜的焦距可能是( ) A．10 cm B．20 cm C．30 cm D．40cm9.（2013•益阳）如图是凸透镜成实像时像距v和物距u的关系图象，分析图象可知（）A．该凸透镜的焦距是10cm B．当物距u=30cm时，像距v=30cmC．物距增大时像距也增大 D．当物距u=15cm时成的缩小的像10.（2013年临沂）把一物体放在凸透镜前，在凸透镜另一侧12cm处的光屏上得到一个缩小的实像，该凸透镜的焦距可能是（）A.10cmB.12cmC.24cmD.6cm11.（2013•郴州）如图所示，蜡烛置于凸透镜一倍焦距至二倍焦距之间成清析的像．下列光学器件利用这一成像规律工作的是（）A．照像机B．放大镜C．平面镜D．投影仪11题 12题 13题12.（2013•天津多选）在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的图象；若保持透镜位置不动，将蜡烛移到光具座的40cm刻度处，对于此时像的性质判断正确的是（）ACA．一定是放大的像B．一定是缩小的像C．一定是倒立的像D．一定是正立的像13.（12铜仁）如图所示是利用航空摄影拍摄到的铜仁市碧江区一角，如果拍摄时所用照像机的镜头焦距是50mm，则胶片到镜头的距离应( )A．大于100mm B．大于50mm小于100mmC．小于50mm D．等于50mm14.（12荆门）在“探究凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接受到倒立、放大的像。
2014中考物理试题分类汇编透镜及其应用
第五章透镜及其应用一、选择题20．（2014年泰安市）在某些重要会议入场时，采用人脸识别系统，识别系统的摄像机可以自动将镜头前o．5m 处的人脸拍摄成数码相片，通过信号线传递给计算机识别。
摄像机的镜头A．相当于凸透镜，焦距可为0.5m B．相当于凹透镜，焦距可为0.5mC．相当于凸透镜，焦距可为0.2m D．相当于凹透镜，焦距可为0.2m答案：C7．（2014年烟台市）实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律．实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为A．f甲>f乙>f丙B．f乙>f丙>f甲C．f乙>f甲>f丙D．f丙>f乙>f甲答案：B6．（2014年德州市）2013年6月20日，我国宇航员王亚平在“天宫—号”完成了太空授课。
如图5是她做水球透镜实验时的情景．通过水球可以看到她的像。
以下有关像的判断及成像规律的应用，说法正确的是A．实像凸面镜 B．虚像放大镜 C．实像照相机 D．实像投影仪答案：C29．（2014年泰州市）把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是A．5cm B．10cm C. 20cm D．30cm答案：D7．（2014年威海市）如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是A．投影仪就是利用这一成像原理制成的B．实验中蜡烛越烧越短，光屏上烛焰的像向上移动C．为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板D．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜答案：B14.（2014年邵阳市）甲同学拿着焦距为1Ocm的放大镜去看离他1.5m远处的乙同学，乙同学却通过放大镜看到了甲同学眼睛成正立放大的、清晰的虚像。
【三年中考】中考物理分类汇编透镜及其应用
【三年中考】北京市2012-2014年中考物理分类汇编透镜及其应用20．（2分）（2014•北京）矫正近视眼的眼镜的镜片应是凹透镜．解：近视眼是由于人眼的晶状体变凸，会聚能力增强，像呈在视网膜的前方，故应佩戴发散透镜，使光线发散，即近视眼镜的镜片是凹透镜．故答案为：凹．30．（3分）（2014•北京）小娟通过实验探究凸透镜成像规律．（1）小娟将焦距为10cm的凸透镜固定在光具座上的适当位置，把点燃的蜡烛置于凸透镜的左侧，光屏置于凸透镜的右侧．调节烛焰、凸透镜和光屏的高度，使它们的中心在同一高度．（2）将蜡烛移到适当位置，改变光屏在光具座上的位置，直到光屏上呈现清晰倒立、放大缩小的实像，此时蜡烛到凸透镜的距离一定大于10cm且小于20 cm，这个实验现象可以说明幻灯机的成像特点．（选填“照相机”、“幻灯机”或“放大镜”）解：（1）做凸透镜成像实验，要使烛焰的焰心，凸透镜的光心，光屏的中心三者位于同一高度，目的是使像成在光屏的中央．（2）凸透镜成倒立缩小实像的物距条件是物距大于1倍焦距小于2倍焦距，由于凸透镜的焦距为f=10cm，所以此时蜡烛到凸透镜的距离一定大于10cm且小于20cm，该原理应用是幻灯机．故答案为：（1）同一；（2）20；幻灯机．35．（3分）（2014•北京）实验桌上有如图所示的实验装置（其中的透明玻璃为平面镜），还提供了一把刻度尺和相同大小的中国象棋棋子18个，9个为红色，9个为绿色．小军计划用这些器材探究“物体在平面镜中所成像的大小与物体大小的关系”．小军的主要实验步骤如下：①将两个叠放的红棋子作为物体放在平面镜前面的白纸上，在平面镜后面改变两个叠放的绿棋子的位置，使得从不同角度观察，两个绿棋子与物体的像均完全重合，并记录实验数据．②改变物体（两个叠放的红棋子）到平面镜的距离，在平面镜后面改变两个叠放的绿棋子的位置，使得从不同角度观察，两个绿棋子与物体的像均完全重合，并记录实验数据．③再改变四次物体（两个叠放的红棋子）到平面镜的距离，仿照步骤②，做四次实验．请根据以上叙述回答下列问题：（1）小军计划探究的问题中的自变量是物体大小；（2）根据以上实验步骤可知，小军实际探究的是物体在平面镜中所成像的大小与物体到平面镜的距离的关系；（3）针对小军计划探究的问题，在实验步骤②中，应改变物体大小．解：（1）小军计划用这些器材探究“物体在平面镜中所成像的大小与物体大小的关系”．故小军计划探究的问题中的自变量是物体大小；（2）根据以上实验步骤可知，小军改变物体（两个叠放的红棋子）到平面镜的距离再次试验，所以实际探究的是物体在平面镜中所成像的大小与物体到平面镜的距离的关系；（3）针对小军计划探究的问题，在实验步骤②中，应改变物体大小；故答案为：（1）物体大小；（2）物体到平面镜的距离；（3）物体大小．2．（2分）（2013•北京）如图所示的现象中，属于光的反射的现象是（）A．屏幕上呈现人的影子B．放大镜把文字放大C．筷子好像在水面折断了D．山在水中形成“倒影”选D．31．（3分）（2013•北京）小刚探究“凸透镜成像规律”的实验装置如图所示，其中焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点测的蜡烛分别位于凸透镜的两侧．（1）小刚将蜡烛移至光具座上10cm刻度线处，移动光屏．直到烛焰在光屏上成清晰的像，则该像是缩小的实像；（选填“放大”、“等大”或“缩小”）（2）小刚将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立的实像，（选填“倒立”或“正立”）（3）小刚将蜡烛移至光具座上40cm刻度线处，小刚从透镜的右侧通过透镜可以看到烛焰正立的像．（选填“倒立”或“正立”）．解：由题意知：f=15cm，所以2f=30cm．（1）当物体在光具座上10cm刻度线处时，物距等于40cm，大于2倍焦距，成倒立缩小的实像；。
2014中考物理复习方案 第6课时 透镜及其作用课件(包考解读+考点聚焦+包考探究+以2013年真题为例)
第6课时┃透镜及其作用
包 考 解 读
考纲 要求 1.认识凸透镜的会聚作用和凹透镜的发散作用。 2.知道凸透镜的成像规律及应用 年份 题型 分值 难易程度 考点
近三 年包 头市 中考 考查 情况
预测 2014
2011
2012 2013
单选第6题
实验题第18 题
2
4 6
难
中 中偏难
包考解读
考点聚焦
包考探究
第6课时┃透镜及其作用
三条特殊光线(完成光路图)
包考解读
考点聚焦
包考探究
第6课时┃透镜及其作用
光路图如下图所示
包考解读
考点聚焦
包考探究
第6课时┃透镜及其作用
考点2 生活中的透镜 照相机 物距 成像 投影仪 放大镜
__________ __________ __________ u>2f f<u<2f u<f ___________ ___________ ___________ 倒立、缩 倒立、放 正立、放 _________ ________ ________ 小、实像 大、实像 大、虚像 物近像远像变大 物远像远 像变大
矫正方法
包考解读
考点聚焦
包考探究
第6课时┃透镜及其作用
考点5 显微镜和望远镜 望远镜
显微镜 放大镜 ， 靠近眼睛的一组透镜，其作用相当于________ 目镜 正立 、________ 放大 的____ 虚像 成________ 靠近被测物体的一组透 镜，它的作用是使远处的 物体在焦点附近成 物镜 ________ 倒立 、______ 缩小 的 ______ 实 像，相当于一架 ________ 照相机 特点 靠近被测物体的一组 透镜，它的作用是使物 倒立 、 体成________ ________ 放大 的____ 实 像，其 作用相当于一个 ________________ 幻灯机(投影仪)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五讲 透镜及其应用
【考纲要求】
1．光的折射现象
2．凸透镜的焦点、焦距和主光轴
3．凸透镜的会聚作用和凹透镜的发散作用
4．凸透镜成放大、缩小的实像和成虚像的条件[中
5．照相机、幻灯机、放大镜的原理
【命题趋势】
日常生活中常见的折射现象是填空题和简答题的最好物理模型。凸透镜对
光线的作用在作图题中经常出现，特别是特殊光线经过凸透镜的折射光路图，同
时，实验研究凸透镜成像规律，运用凸透镜成像规律，分析解决问题仍是这部分
考试的重点。
【考点探究】
考点一、透镜的作用
【例1】完成下列光路图。
1 2 3 4
解析：图1中的透镜是凸透镜，对光线有会聚作用，经过焦点射向凸透镜的光
线应该平行于主光轴射出；图2中的透镜是凹透镜，对光线有发散作用，平行于
主光轴的光线经过透镜后被发散，光线的反向延长线经过透镜的焦点；图3中的
透镜是凸透镜，平行于主光轴的光线应该被会聚到焦点；图4是凹透镜，经过
光心的光线方向不变。
答案：
方法总结：透镜中的三条重要光线要掌握好，不光能根据入射光线画出折射光
线，也应该能根据折射后的光线给出入射光线。
考点二 正确理解凸透镜成像规律
【例2】 一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的
实像。若把物体沿凸透镜的主光轴移到距凸透镜45cm处，则成像的情况是（ ）
A放大的像 B缩小的像
C等大的像 D上述三种情况都可能
解析：凸透镜成像的性质与距离无关，由第一次成倒立、放大的实像可知
f
有可能。
答案：D
方法总结：凸透镜成像：
(1)物体在二倍焦距以外(u>2f)，成倒立、缩小的实像(像距：f
(2)物体在焦距和二倍焦距之间(f
(3)物体在焦距之内（u
考点三 透镜的应用
【例3】如图是眼睛的成像光路，下列说法正确的是( )
A、甲是近视眼，应戴凸透镜眼镜；乙是远视眼，应戴凹透镜眼镜；
B、 甲是远视眼，应戴凸透镜眼镜；乙是近视眼，应戴凹透镜眼镜；
C、甲是远视眼，应戴凹透镜眼镜；乙是近视眼，应戴凸透镜眼镜；
D、甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜。
解析：甲图中光线会聚于视网膜前，属于提前会聚，所以应
配戴一个凹透镜使光线发散一些。从而使进入眼睛的 光线正好会聚于视网膜
上，而乙图情况与甲图正好相反，所以应配戴凸透镜。
答案：D
方法总结：人的眼睛像一架神奇的照相机，晶状体相当于照相机的镜
头（凸透镜），视网膜相当于照相机内的胶片。近视眼看不清远处的景物，需要
配戴凹透镜；远视眼看不清近处的景物，需要配戴凸透镜。
【经典考题】
1．（2分）（2013•永州）透镜在我们的生活、学习中应用广泛，下列说法正确的
是（ ）
A.近视眼镜利用了凹透镜对光的发散作用
B． 照相时，被照者应站在镜头二倍焦距以内
C． 显微镜的目镜成正立、缩小的虚像
D． 借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
2．（3分）（2013•绵阳）凸透镜是一种基本光学元件，在生活中有广泛的应用．下
列说法正确的是（ ）
A． 用放大镜观察小物体时，小物体应放在一倍焦距与二倍焦距之间
B． 如果是远视眼，应当用凸透镜加以矫正
C． 照相机照全身照时，所成像是正立、缩小的实像
D． 小孔成像和凸透镜成像都是由光的折射形成的
3．（2分）（2013•阜新）小丽同学把一个凸透镜正对着太阳光，在距离凸透镜20cm
处得到一个最小最亮的光斑．若她用此来观察地图上较小的字，则凸透镜到地图
的距离应（ ）
A． 小于20cm B． 大于20cm小于40cm
C． 等于40cm D．w 大于40cm
4．（2013齐齐哈尔）小云利用焦距为10cm的凸透镜进行了“探究凸透镜成像
的规律”的实验，当光屏上出现烛焰清晰的像时，测得光屏到透镜的距离是
40cm，则光屏上出现的是一个 （选填“放大”、“等大”或“缩
小”）的实像。应用这一成像原理制成的光学仪器是
（答出一个即可）。
5．（2013四川自贡）在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光
屏在光具座上的位置如图所示．
（1）其中明显还需要调整的是 。调整
后恰好能从光屏上观察到倒立、 （选填“缩小”或“放大”
的实像，该成像特点可作为 的原理（选填“照相机”
或“电影放映机”）．
（2）此时，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近
凸透镜．结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向
移动适当距离时，又在光屏上观察到蜡烛清晰的像．由此可见，这只眼镜是
（填“凸”或“凹”）透镜，戴这种眼镜人的眼睛的缺陷是 （选填“近
视”或“远视”）．
【模拟预测】
1．在探究凸透镜成像规律的实验中，小聪选用了焦距为10cm的凸透镜。他将
凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻
度线处，当光屏一动到如图26所示刻度线处
时，在光屏上恰好呈现出烛焰清晰的像。如果
将蜡烛从图中位置移动，关于该实验下列说法
正确的是（ ）
A．蜡烛向左移动2cm，光屏应向右移动
到适当位置才能呈现烛焰清晰的像
B．蜡烛向右移动10cm，光屏应向右移动到适当位置才能呈现烛焰清晰的
像
C．蜡烛向右移动2cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像
D．蜡烛移到20cm刻度线处，光屏应移动到70cm刻度线处才能呈现烛焰
清晰的像
2.如图所示，将凸透镜固定在光具座上某位置（图中
未标出），点燃的蜡烛放在光具座上的a点，调节光屏
的位置，在光屏上得到烛焰清晰缩小倒立的像；将蜡
烛从a点滑到b点后，再移动光屏，屏上得到清晰的
像变小。则 （ ）
A．凸透镜位于a点左侧
B．凸透镜位于b点右侧
C．蜡烛在a点时，像距大于二倍焦距
D．蜡烛在b点时，像距大于二倍焦距
3. 5月12日上午，央视5台直播了“中国万达”2013黄河口(东营)
国际马拉松赛。此次比赛首次启用航拍，向国内外全方位展示
赛事盛况，展现了东营市生态文明典范城市的发展成果。已知
摄像机镜头相当于一个凸透镜，航拍时物距大于2倍焦距。关于航拍成像的
性质，下列说法正确的是（ ）
A．放大、正立的实像 B．放大、倒立的实像
C．缩小、正立的实像 D．缩小、倒立的实像
4.把一物体放在凸透镜前，在凸透镜另一侧12cm处的光屏上得到一个缩小的实
像，该凸透镜的焦距可能是（ ）
A.10cm B.12cm C.24cm D.6cm
5. 为了保证人们的安全，在城市的很多地方都安装了摄像头，该装置的光学统
主要是凸透镜，通过该装置能记录车辆及行人 、 的实像.
6.图中凸透镜的焦距是10cm，蜡烛位置如图所示，光屏应放在透镜 侧
范围才能得到 的清晰实像。
7．如图12所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．日常生
活中所用的几种光学仪器的成像原理与物体在不同点时的成像情况相对应，其中
照相机是根据物体放在 点时的成像特点制成的，幻灯机是根据物体
放在 点时的成像特点制成的．
8．小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼
和远视眼的焦距大小。实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙
图的形状，并分别测量焦距，如图10所示。
（1）测得焦距小于10cm的是图_______，模拟近视眼的是图_______。
（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到
清晰的像，其中像距较大的是____________图。
（3）目前很多近视患者戴隐形眼镜来矫正视力。隐形眼镜是一种直接贴在角膜
表面的超
薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度
_____________
a b c d
2f
F F
0.05mm（选填“小于”、“等于”或“大于”)，此镜片对光有_______作用（选填
“会聚”
或“发散”)。
参考答案
【经典考题】
1． A
2． B
3． A
4．放大 幻灯机（投影仪、电影放映机等其它合理的答案均可得分）
5．（1）光屏的高度，使蜡烛、凸透镜、光屏的中心在同一直线上；缩小；
照相机．
（2）凹；近视
【模拟预测】
1．C
2．A
3．D
4．Ａ
5．倒立 缩小（或缩小倒立）
6．右侧，大于70cm，倒立放大
7．a；c
8．（1）乙；乙；（2）丙；（3）大于；发散
