血液透析装置的背景、基本结构及工作原理
血液透析装置的背景、基本结构及工作原理2.1 血液透析装置历史发展血液透析已经有近一个世纪的历史了，但是由于我国发展较晚，国内在50年代才开始逐步引入临床试用，到了60-70年代正式起步。
80年代后我国的血液透析进入了一个发展高潮时期，透析人数也逐渐增多。
到了90年代，我国的血液透析单位的年增加率超过40%，透析人数的年增加率将近20%，使得血液透析装置的数目也在不断增加。
目前，全世界正在面临这透析人群迅速增长的趋势，透析人群由2000年的426000人在10年内增加到2010年的2000000人，预计在2020年将会增加至400万人。
到目前，尿毒症患者的存活时间可长达30年，在全世界范围内约有超过100万尿毒症患者在接受血液透析治疗。
国内肾脏病情势也不容乐观，慢性肾脏病的总患病率为9.3%，也就是说每10个成人就有一人患病，而其中1%可能会发展成为尿毒症。
肾脏代替治疗是临床医学关于肾衰竭治疗的一朵奇葩，给肾脏功能衰竭的患者的治疗带来了光明和力量。
它不仅挽救了患者的生命，而且还持续显著的提高患者的生活质量。
[10]2.2 血液透析装置的基本结构2.2.1 体外血液循环通路循环通路是指患者血液体外循环的动力由血泵提供，患者血液从动脉引出，经动脉管路流至透析器，再经过透析器透析完成后回流至患者静脉的整个闭合回路。
如图2.1为血液透析体外循环回路。
完成整个回路所需要的设备包含：血泵、肝素泵、动（静）脉压力监测系统、空气探测器、静脉夹、漏血检测器。
图2.1 血液透析体外循环回路（1）血泵：由于在血液透析时，管道和透析器的内部均存在阻力，故需要采用血泵驱动血液的流动，它是决定血流量的主要因素,现在透析器多选用蠕动泵。
（2）肝素泵：肝素是使血液迅速达到抗凝作用的首选药物，为防止血液在透析器等体外管道中凝集，因此需要持续不断地注入肝素，所以使用肝素泵是必要的。
肝素泵和血泵一样，常采用蠕动泵。
肝素静脉注射5min可产生全身抗凝作用，其半衰期为4小时，可在4～6 小时排尽。

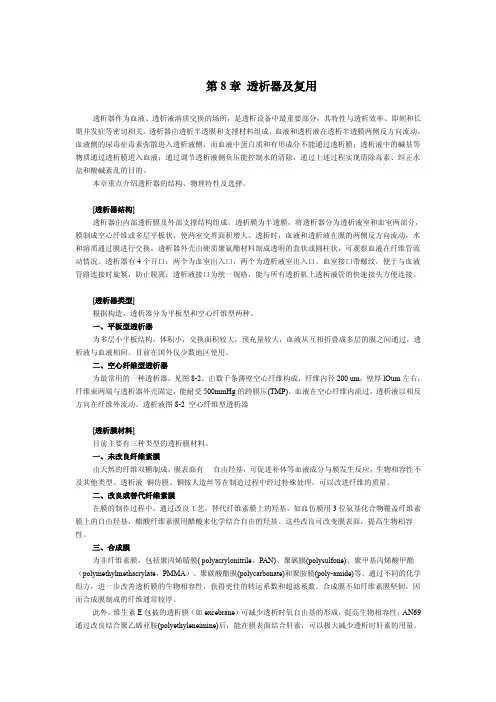

第8章 透析器及复用
第8章透析器及复用透析器作为血液、透析液溶质交换的场所，是透析设备中最重要部分，其特性与透析效率、即刻和长期并发症等密切相关。
透析器由透析半透膜和支撑材料组成，血液和透析液在透析半透膜两侧反方向流动，血液侧的尿毒症毒素弥散进入透析液侧，而血液中蛋白质和有形成分不能通过透析膜；透析液中的碱基等物质通过透析膜进入血液；通过调节透析液侧负压能控制水的清除，通过上述过程实现清除毒素、纠正水盐和酸碱紊乱的目的。
本章重点介绍透析器的结构、物理特性及选择。
[透析器结构]透析器由内部透析膜及外部支撑结构组成。
透析膜为半透膜，将透析器分为透析液室和血室两部分，膜制成空心纤维或多层平板状，使两室交界面积增大。
透析时，血液和透析液在膜的两侧反方向流动，水和溶质通过膜进行交换。
透析器外壳由硬质聚氨酯材料制成透明的盒状或圆柱状，可观察血液在纤维管流动情况。
透析器有4个开口：两个为血室出入口，两个为透析液室出入口。
血室接口带螺纹，便于与血液管路连接时旋紧，防止脱离；透析液接口为统一规格，能与所有透析机上透析液管的快速接头方便连接。
[透析器类型]根据构造，透析器分为平板型和空心纤维型两种。
一、平板型透析器为多层小平板结构，体积小，交换面积较大，预充量较大，血液从互相折叠成多层的膜之间通过，透析液与血液相间。
目前在国外仅少数地区使用。
二、空心纤维型透析器为最常用的一种透析器，见图8-2。
由数千条薄壁空心纤维构成，纤维内径200um，壁厚lOum左右，纤维束两端与透析器外壳固定，能耐受500mmHg的跨膜压(TMP)。
血液在空心纤维内流过，透析液以相反方向在纤维外流动。
透析液图8-2空心纤维型透析器[透析膜材料]目前主要有三种类型的透析膜材料。
一、未改良纤维素膜由天然的纤维双糖制成，膜表面有自由羟基，可促进补体等血液成分与膜发生反应，生物相容性不及其他类型。
透析液铜仿膜、铜铵人造丝等在制造过程中经过特殊处理，可以改进纤维的质量。
第6章 血液透析机
第6章血液透析机血液透析机(dialysis machine)，简称血透机，由透析液供给系统，血循环控制系统和超滤控制系统三部分组成。
新一代血透机增加了患者监测系统，包括患者体温、血压、血容量及心电图等监测指标。
[透析液供给系统]透析液供给系统分为中心供给和单机供给两种方式。
中心供给系统是指透析液由机器统一配制，通过管道将稀释透析液送往各血透机，这个系统可降低成本，节省人力和工作时间，但由于透析液供给系统各成分固定，无法进行个体化透析，现今只有少数单位使用。
大多数透析单位使用单机供给系统，该系统从反渗水进入透析机开始，到透析液进入透析器之前的旁路阀为止，可分为反渗水预处理，透析液配比和透析液监控三部分。
一、反渗水预处理主要目的是加热和除气。
加热器将水加热至35-37℃，接着采用负压抽吸方法，将热水中挥发出来的气体排除，以免测定透析液电导度产生误差，造成假漏血报警，通过透析膜进入患者血中形成空气栓塞以及影响超滤系统的准确性。
二、透析液配比经过预处理后的水与浓缩透析液在混合室按一定比例稀释成所需浓度的最终透析液。
目前血透机具有配置醋酸盐和碳酸氢盐两种透析液配比系统，前者只需要一个浓缩液泵，将浓缩液与反渗水按一定比例混合即可；后者则需要两个浓缩液泵，分别为酸性浓缩液泵和碳酸氢盐浓缩液泵。
一般先将反渗水与含有钾、钠、氯、钙和镁的酸性浓缩液混合，pH可在2.7以下，再与碳酸氢盐浓缩液混合，pH达7.4左右，这样可减少钙、镁离子析出沉淀。
三、透析液监测主要有电导度、温度、pH及漏血监测，通过微处理器反馈系统对透析液供给进行调控。
（一）电导度正常范围在13.5—14.5毫姆欧(mMho)之间，通常为14.0。
透析液电导度由透析液钠、钾、钙、氯和镁等各种离子电导度构成，由于钠离子在其中占绝大部分，因此，透析液电导度主要反映钠离子浓度。
通过改变电导度，调整透析液中钠浓度，实现可调钠透析。
一旦电导度过低或过高，监测报警，透析液通过旁路流出透析机。

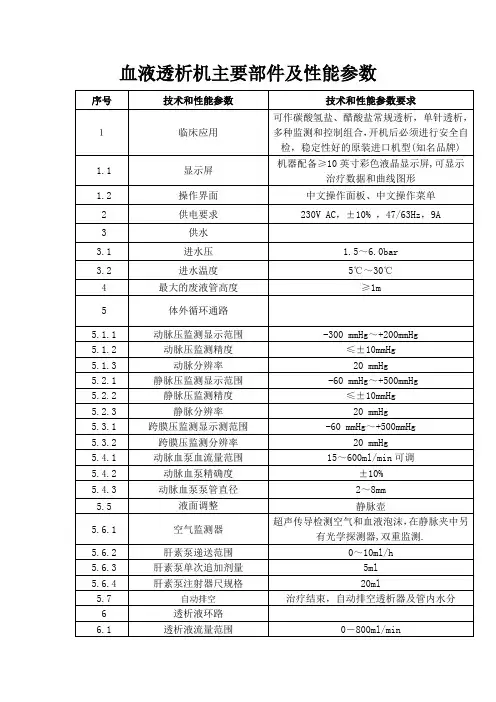

血液透析机主要部件及性能参数
细菌过滤器
配备两个同规格具有内毒素吸附功能的细菌过滤器
24
质保期
≥2年
冰冻切片机（进口）技术参数
1.压缩机制冷箱体、样品头
2.冷冻箱制冷温度：0℃～-35℃
3.冷冻箱自动除霜功能
4.带冷冻箱手动除霜功能
5.速冻架冷冻位点：15个以上
6.Peltier位点：2个以上
7.速冷架制冷温度最低达：-40℃以下
84℃/600-700ml/min
3.热化学消毒84℃/600-800ml/min；
4.可调
7
安全报警监测系统要求
具有监测动脉压、静脉压、跨膜压的功能，空气监测为双重报警，漏血监测为光电和超声双重报警；
8
动脉压检测
显示范围:-300mmHg～+180mmHg精度±7mHg分辨率:5mmHg
9
静脉压检测
16
超滤控制
密闭式双容量平衡腔设计
17
超滤率
0～4000ml/h;精度:1%;显示参数：超滤目标，超滤时间，超滤速率，超率量
18
置换液
置换液速率25～500ml/min.精度:±10%，置换液自动地匹配有效血流量
19
一键式操作
治疗过程中机器能够一键式降低血流速度，停止超滤、测量血压、自动补液
20
治疗模式
6
透析液环路
6.1
透析液流量范围
0－800ml/min
6.2
透析温度显示范围,
35℃－38℃
6.3
透析液制备方式
容量式透析液配比程序
6.4
过滤装置
配备一个具有内毒素吸附功能的细菌过滤器
7
超滤方式
采用平衡腔容量超滤系统，能定期进行压力测试，保证超滤的准确性
血滤置管构造
血滤置管构造
血滤置管，也称为人工肾脏管，是一种用于血液透析治疗的装置。
它由多个组成部分构成，包括：
1. 血液入口：血液从患者的体内流入血滤置管的入口。
2. 血液滤过膜：血液通过滤过膜时，废物、多余的水分、盐和其他物质被过滤出来，从而实现透析治疗的目的。
3. 透析液入口：透析液由一条管道进入血滤置管，与患者的血液在滤过膜上进行交换。
4. 渗透剂：透析液中含有一定浓度的渗透剂，用于促进废物的排出和水分的调节。
5. 血液出口：经过血滤置管处理的血液从此处流回患者的体内。
6. 透析液出口：透析液在与患者血液交换后，流出血滤置管的出口。
7. 转运器：负责循环血液和透析液，使其在血滤置管中流动。
8. 控制器：用于控制和监测透析治疗过程中的各项参数，如血流速度、透析液流速、透析液温度等。
这些部分组合在一起构成了血滤置管，通过对血液中废物和多
余水分的过滤和排除，帮助患者恢复正常的血液成分和水平衡，从而达到治疗的效果。
透析机的工作原理
透析机的工作原理一、引言透析机是一种医疗设备，用于治疗慢性肾脏病患者。
它通过血液透析来替代肾脏的功能，从而排除体内的废物和多余水分。
本文将详细介绍透析机的工作原理。
二、透析机的组成透析机由多个部件组成，包括血液循环系统、水处理系统、控制系统等。
其中血液循环系统是最核心的部分，它包括两个子系统：动脉侧和静脉侧。
1. 动脉侧动脉侧是指从患者体内流出来的血液进入透析机后处理之前所经过的部分。
它包括以下几个组成部分：（1）输血管：输送患者体内的血液到透析机中。
（2）胶囊滤器：用于去除血液中的废物和多余水分。
（3）泵：将经过滤器处理后的血液再次输送回患者体内。
2. 静脉侧静脉侧是指经过透析机处理后再次输送回患者体内的血液所经过的部分。
它包括以下几个组成部分：（1）输血管：将处理后的血液输送回患者体内。
（2）穿刺针：用于将输血管插入患者的静脉中。
三、透析机的工作原理透析机的工作原理是通过血液透析来替代肾脏的功能，从而排除体内的废物和多余水分。
具体来说，透析机通过以下几个步骤实现：1. 血液循环首先，患者体内的血液被抽出，经过输血管进入透析机中。
在透析机中，经过胶囊滤器处理后去除了废物和多余水分的血液被泵送回患者体内。
2. 滤器在胶囊滤器中，血液流过一些特殊材料构成的膜上。
这些材料可以选择性地过滤掉一些分子大小比较大或电荷比较高的物质。
通过这种方式，可以去除体内积聚起来的废物和多余水分。
3. 水处理在滤器处理之前，需要对水进行预处理。
因为如果水质不好，在使用过程中可能会对患者的身体产生不良影响。
因此，透析机中有一个水处理系统，用于去除水中的杂质和细菌。
4. 控制系统透析机的控制系统是整个设备中最为重要的部分。
它可以监测血液循环、滤器状态、水质等多个参数，并根据这些参数自动调节设备的运行。
通过控制系统，可以确保透析机在正常工作范围内运行，并及时发现和处理异常情况。
四、总结透析机是一种非常重要的医疗设备，可以帮助患者替代肾脏的功能，从而排除体内的废物和多余水分。
贝朗Dialog+型血液透析机水路原理总结
贝朗 Dialog+型血液透析机水路原理总结随着医疗改革、患者数量多、治疗周期密，各级医院建设血液透析中心的规模越来越大。
每天2~3班治疗数量来救治肾病患者。
按规定超过20台规模的必须配备专职工程师，对县级医疗设备工程师带来不小压力。
本院贝朗Dialog+系列血液透析机占比较高，近几年对其维修维护经验总结与大家分享。
血透机工作原理：透析用浓缩液和透析用水经过透析液供给系统配制成合格的透析液，通过血液透析器（半渗透膜），与血液监护警报系统引出的病人血液进行溶质弥散、渗透和超滤作用；作用后的病人血液通过血液监护警报系统返回病人体内，同时透析用后的液体作为废液由透析液供给系统排出，带出患者体内因肾功能衰退留下的毒素和多余水分；不断循环往复，完成整个透析过程。
贝朗血透机作为进口三大血液透析设备之一。
贝朗Dialog+系列（以下简称“血透机”）主体设计改变不大，操作界面几乎没改变。
目前市面上的软件版本有8.2X版本和9.1X版本，两种版本水路设计雷同但各配件规格有变化（大部分不通用）。
主要关于水路原理和经验同大家分享，以下是血透机水路图：血透机内部采用分层设计1.机箱高层（电路层）2.机箱超滤层3.机箱配液层4.机箱进水层水路图中同一底色区域表示在同一层上。
下面我们顺水流方向来看分层介绍结构、作用及常见故障。
一、进水层纯水由进水口经过DMV（减压阀）和VVBE（进水阀）到水箱。
水箱内有NSVB（液位传感器）配合进水阀控制进水量。
日常水箱溢水液位开关损坏几率更大。
水流从下方TSHE（进水温度传感器）流向VEB（除气阀）和PE（除气压力传感器）。
（注：A和D两个接口是通向A液泵、B液泵和超滤泵上端接口形成回路，起润滑三个泵的作用。
）经过EK（除气室）、FEP（过滤器）到达EP（除气泵）。
从出气阀到除气泵构成一个负压环境，主要作用是使水中的小气体变成小气泡分离出来。
若水中有大量气体配出来的置换液会影响半透膜通透性，严重会进入患者血液若在患者体内形成大气泡就十分危险。
