光子晶体
目录
提出背景及发展历史 理论研究 数值研究
光子晶体的制备
实验研究
性质
应用
光子晶体的提出
在1987年之前，光子晶体已取得了一些进展 1987年，Eli Yablonovitch和Sajeev John发表了2篇有关光 子晶体里程碑的文章。
自从1987年起，具有空间周期性介质的结构的一维光 子晶体（如布拉格镜面）就开始被广泛地研究。 此后，二维、三维的光子晶体也逐渐受到了人们的关 注。
4、光子晶体全光开关
光子与非线性光子晶体的相互作用 光束传输过程的开与关 的控制作用。 体积小 全光驱动 更快速的时间响应 更高的开关效率 2005年, 日本NTT研究员 微加工技术 硅片上刻蚀出周期性三角晶格的空气孔, 制备出二维硅光子晶体
5、光子晶体超棱镜
分开能力比常规的要强100-1000倍, 体积只有常规的 1%。 2004年, 英国南安普敦大学与 M esophoton i cs有限 公司的研究人员 能够在可见光波长上工作的光子晶体超棱镜。 从整个可见光延伸到近红外的宽带光谱和角光谱技术 发现, 在几个主要的光子带隙附近, 角分散超过了 1%/nm, 比折射系数相同的普通棱镜大了100多倍,比等效衍射 光栅大了10多倍, 这对光通讯中的信息处理有重要的意义。
更大的设计自由度，是未来集成光路设计的基础。
(2)微谐振腔 原子的自发辐射几率与光子模式的态密度成正比 在光子晶体中引入点缺陷，且其缺陷模频率与原子自 发辐射频率相同 自发辐射将得到显著增强 光子晶体的尺寸与波长在同一量级 高品质因数微谐振腔的设计
2、光子晶体光纤
传统光纤:光的全内反射原理 掺杂以提高两种介质的折射率差
发展历史
首次提出
在1887年，Lord Rayleigh在它的研究中表明在光子 晶体中存在一维光子带隙 Vladimir P. Bykov首次就一维光子晶体结构的理论 做出了细致的研究，他也是首个研究了在光子晶体结 构中，光子带隙对原子与分子的自发辐射的影响的科 学家。 同时，Bykov还预测了在二维与三维光子晶体结构 中可能会发生的现象。
二者的求解方式是完全类似的，因此后面只讨论TE波
2）结构与数学表达、倒格子
利用倒格子空间进行傅里叶级数展开
将介电常数傅里叶级数展开
3） TE波的ω、k关系分析（能带分析）
我们在这里只分析TE波的一种情况，TM波的分析方法 与之相同。 类似于介电常数的展开，我们把电场强度E也用倒格 子格点进行傅里叶级数展开： （打错啦） 把这个表达式以及介电常数的倒数的表达式代入上面 TE波的本征方程，就能得到： 最后，将 的表达式代入上式得：
机械加工法弊端： 因为尺寸限制，不能加工微波波段以下的光子晶体。 为实现光子晶体作为光子信息的处理材料和通信材料
将禁带做在微波波段或者可见光波段。
2、逐层叠加法
由于普通机械方法很难制备微波波段以下的光子晶体，人们首先就 想到了利用己经较为成熟的二维微电子制造技术，将其与其它各种技 术结合起来，来制备三维光子晶体结构。其中有一种方法是，先得到 二维周期性结构，然后采用一层层往上叠加的方法，最后得到多层的 具有三维结构光子晶体。这种方法通常被称为逐层叠加法。其中最先 出现的报道在1994年的Phys. Rev. B杂志上，得到的多层结构被称为 “木桩”结构(wood-pile structure)，其周期性结构如图：
（1）
通过转移矩阵可以方便的计算给光在任意多层一维光子 晶体材料中的反射和透射，因为在上述讨论中没有考虑到 传播过程中光的吸收与产生，可以验证转移矩阵的横列式 为1即： det(T)=1
2)光子带隙
考虑一维无限大的光子晶体，两种电介质沿着z有交替 排列形成周期为a的结构，我们将电场写为：
(a)示意图；(b) SEM图；(c)不同层数下的透射谱
3、模板法
由于自然界中和人工自组装等方法得到的光子晶 体本身的材料折射率较低，并且往往是密排结构，不 能形成完全光子禁带，所以，人们开始尝试将各种高 折射率的材料，例如半导体、金属以及某些聚合物材 料填充到这些结构中，再将原来的模板去除，以得到 高折射率的材料，并且保留了原来模板的形貌的光子 晶体。
这就是一维光子晶体的全反射。 但是实际上利用一维光子晶体的全反射效应制备 光纤并不常用或者说实用，在实际应用中我们通常使 用二维光子晶体制备光纤。 下面我们来分析二维光子晶体的能带结构和完全 带隙产生的全反射效应。
2、二维光子晶体---平面波展开法 1）光波本征方程
在课程中已经学习过，麦克斯韦方程组经过变形， 在自由电荷和电流都不存在的空间可以简化成一个波 动方程。 如果把光波时间部分分离，得到空间部分便是一 个本征方程： 对于TE波： 对于TM波：
除了将自组装微球作为模板，目前也有许多小组 开始研究使用其它模板制备光子晶体，例如生物模板。 生物模板的优点是可以直接从自然界中获得，不 需要特别的制备过程，并且它们的形貌较单分散微球 的自组装结构来得丰富多样，可以得到不同的性能。
光子晶体的应用
对电磁波传播具有卓越的控制能力 微波通信 光电子学 集成光学。。。 带隙特性、局域特性
Figure2中，虚线和ω 轴夹的部分代表了上不等式。 真实情况中只有不等式代表的这一部分是可能发 生的。 取出真是可能的部分我们不难发现，在每个阴影 带之间都有一部分带隙，并且这一部分带隙的一部分 形成完全带隙：这一部分无论ω 如何取值，在真实情 况下都不会有对应的ky使这个光波落到阴影区域。也 就是说这个频率的光波无论如何角度入射都不可能射 到光子晶体里了。
如下图所示，考虑两种层状介质沿x方向周期地 交替排列，它们的厚度分别为h1和h2，相对于真空的折射 率分别为n1和n2，电介质沿x和y方向均匀，折射率是z的 函数
其中m=1,2,3...，电介质沿z方向的周期为a=h1+h2。
在某一层电介质中，电场满足亥姆霍兹方程式，有平面 波解。设角频率为ω 的电磁波在yz平面传播，即波矢k只 有ky分量和kz分量，电场E垂直于yz平面且与x无关（TE 波），它沿y方向是平面波，沿z方向则由一个向前入射波 和一个往后反射波构成。第α (α =1,2)种电介质层中电 场可写成
整个电磁波领域
滤波器
反射镜 波导 谐振腔
光弯折器件 光分束器件 光开关 发光二极管。。
1、光子晶体波导与微谐振腔
在二维或三维光子晶体中引入线缺陷 （1）形成光子晶体波导 目前多在二维平板光子晶体中引入线缺陷 传统介质波导:拐弯处存在较大的能量损耗 光子晶体波导:1)拐弯处几乎没有损耗 2)可以在波长量级的尺寸上实现， 非常适合集成光学器件的设计。
研究现状
在进度上，由于制备上的难度，三维光子晶 体的研究要比二维光子晶体慢得多。 就目前而言，使用半导体技术去制备三维光 子晶体是不成功的，但是，科学家们利用了 其他的一些技术，已经取得了一定的进步。 发现各种天然光子晶体，如巴西的甲虫鳞片
理论研究
1、一维光子晶体 1）一维光子晶体的转移矩阵
早期研究
1987年以后，光子晶体发展迅速
由于制备的难度，仍存在很大局限性
半导体材料光子晶体
到1991年，Yablonvitch实现三维光子带隙，并命名 为Yablonvite 1996年，Thomas Krass制备了半导体材料的光子晶体
将光子晶体应用于通讯尚未成熟，但二维光子晶体中 的光子晶体光纤已经在商业上被广泛应用。
第一布里渊区的边界连续的取波矢（第一个倒格 子的边界），可以画出一个K和$\omega$的关系图，也 就是能带关系图：
可以看到第一个图中阴影部分就是完全禁带，频 率在这个区域的光，不管波矢什么方向，什么大小都 无法在光子晶体中传播。这些光在碰到这样的光子晶 体之后会全反射。 这就是二维光子晶体光纤的原理。
其中μ (z)=μ (z+ma)为周期性的函数，另一个函数 f(z)待定 因为不考虑光的吸收和产生所以在这样的无限长的 结构之中稳定的能量密度和能流密度的分布应当呈现出周 期性而却由于|E(y,z+ma,t|=|E(y,z,t)|因此有： |f(z+ma)|=|f(z)| 上式对于任意m成立的条件为：f(z)=e^(iKz) 因此电场对z的依赖关系可以写成一个周期函数和平 面波的乘积：
6、光交换机
光交换：指不经过任何光电转换, 将输入端光信号直接交换到 任意的光输出端。 全光网络的关键技术。 体积小、高速、低功率的全光交换机。
2003年 MEMS(微机电系统)推动器, 在光子晶体中引入缺陷来实现 MEMS把微小的介质棒推入光子晶体时,光可以在此处通过; MEMS把微小的介质棒抽出光子晶体时, 光被阻挡 利用光子晶体反射光和局域光的基本原理制备的光子晶体激光器具 有低阈值和便于集成的特点, 所发射的光束方向性好、相干性好; 利 用光子晶体对自发辐射的控制作用, 并使受控制的自发辐射按照引 导波导发光, 则能得到高效的发光二极管;此外, 还有光子晶体偏振 器, 光子晶体滤波器,高性能反射镜,光路集成等。
上面的方程就是布洛赫（Bloch）定理，与之等价的表达式为： 将(1)带入到(3)中可得:
3）一维光子晶体的全反射
考虑TE光波从真空投影到一维光子晶体以z轴为法 线的表面上。设第一次电介质的折射率为n1，记入射 角为 θ 0，光线在第一层和第二层的折射角分别为θ 1 和θ 2。因为各层电介质互相平行，所以θ 1也是第二 层的入射角。因此我们有 sinθ 0=n1sinθ 1=n2sinθ 2 同时我们还知道，由于ky只是波矢k的一个分量必 然有：
光子晶体原理及应用
一、绪论1.1光子晶体的基本概念光子晶体是由不同介电常数的介质材料在空间呈周期排布的结构，当电磁波受到调制而形成类似于电子的能带结构，这种能带结构称为光子能带。
在合适的晶格常数和介电常数比的条件下，类似于电子能带隙，在光子晶体的光子能带间可出现使某些频率的电磁波完全不能透过的频率区域，将此频率区域称为光子带隙或光子禁带。
人们又将光子晶体称为光子带隙材料。
与一般的电子晶体类似，光子晶体也有一维、二维、三维之分。
一维光子晶体是介电常数不同的两种介质块交替堆积形成的结构。
实际上，一维光子晶体已经被广泛应用，如法布里-珀罗腔光学多层的增反/透膜等。
二维光子晶体是介电常数在二维空间呈周期性排列的结构。
光子晶体中存在光子禁带的物理机理是基于固体物理的布洛赫理论。
1.2光子带隙光子在光子晶体中的行为类似于电子在半导体晶体中的行为，通过独特的光子禁带可改变光的行为。
研究表明，光子带隙有完全光子带隙与不完全光子带隙的区分。
所谓完全光子带隙，是指在一定频率范围内，无论其偏振方向及传播方向如何，光都禁止传播，或者说光在整个空间的所有传播方向上都有能隙，且每个方向上的能隙能互相重叠。
所谓不完全光子带隙，则是相应于空间各方向上的能隙并不能完全重叠，或只在特定的方向上有能低折射率的介质在晶格中所占比率以及它们在空间的排列结构。
总的来说，折射率差别越大带隙越大，能够达到的效率也就越高。
二、光子晶体的晶体结构和能带结构特性研究2.1一维光子晶体的传输矩阵法设一维光子晶体由两种材料周期性交替排列构成，通常称一维二元光子晶体，类似固体能带理论中的Kroning-penney模型，在空气中由A、B薄层交替构成一维人工周期性结构材料，其中A材料的折射率是na，厚度为ha，B材料的折射率是nb，厚度为hb，那么周期d=a+b，A、B总层数为N。
以AB材料进行仿真计算。
仿真程序clear allna=2.35;nb=1.38;ha=63.8e-9;hb=108.7e-9;yeta1=na;yeta2=nb;yeta0=1;bo=400:1:900;derta1=(2*pi*na*ha)./(bo*1e-9);derta2=(2*pi*nb*hb)./(bo*1e-9);num=length(bo);for j=1:num;Ma=[cos(derta1(j)),-i*sin(derta1(j))./yeta1;-i*yeta1*sin(derta1(j)),cos(derta1(j))]; Mb=[cos(derta2(j)),-i*sin(derta2(j))./yeta2;-i*yeta2*sin(derta2(j)),cos(derta2(j))]; Mab=Ma*Mb;N=10;M=Mab^N;Rfan(j)=abs((M(1,1)*(yeta0)+M(1,2)*(yeta0)*(yeta0)-M(2,1)-M(2,2)*(yeta0))./(M(1, 1) *(yeta0)+M(1,2)*(yeta0)*sqrt(yeta0)+M(2,1)+M(2,2)*(yeta0)))^2;endfigure(1);plot(bo,Rfan,'k');box on;首先，我们A材料的折射率为2.35，B材料的折射率为1.38，AB材料组成的光子晶体的介质层数为10层，进行了matlab仿真，得到如下的图形然后我们更改介质层数为20层：最后我们更改介质层数为30层：对比以上三个图我们可以看出，一维二元光子晶体的投射特性与组成光子晶体的介质层数有关，介质层周期越大，越有利于形成禁带。
光子晶体原理及应用
光子晶体原理及应用光子晶体是一种具有周期性分布的介质结构，其周期与光的波长相当，并且通过光子晶体的介质结构可以控制光的传播和与物质的相互作用。
光子晶体的原理是通过改变晶体的周期性结构来改变入射光波的传播特性，从而实现对光的控制。
光子晶体的制备方法有很多种，常见的包括自组装法、光阻法、多光束干涉法等。
其中最常用的方法就是利用自组装原理，通过改变介质的化学成分和控制成核条件，使得光子晶体在一些特定的波长范围内具有周期性结构。
光子晶体的应用十分广泛，下面就几个典型的应用领域进行介绍。
1.光子晶体光纤光子晶体光纤是通过将光子晶体材料制备成光纤的结构，并利用光子晶体的禁带特性来实现对光波的传播控制。
与传统光纤相比，光子晶体光纤具有更小的损耗和更宽的通信带宽，可以大大提高信息传输的能力。
光子晶体光纤已经广泛应用于通信、传感和激光器等领域。
2.光子晶体传感器光子晶体的禁带结构对入射光波的敏感性很高，可以通过改变光子晶体结构或调节入射光波的频率来实现对光波的敏感探测。
光子晶体传感器可以用于气体、液体、化学品等环境的探测。
例如，在环境监测中，可以利用光子晶体传感器来监测大气中的有害气体浓度，实现对环境的实时监测。
3.光子晶体光子集成电路光子晶体材料可以通过微细加工技术制备成光子集成电路的结构，将不同功能的光子晶体结构集成在一个芯片上，实现对光波的控制和处理。
光子晶体光子集成电路具有体积小、功耗低和传输速率高等优点，可以应用于光通信、光计算和光存储等领域。
4.光子晶体激光器光子晶体结构可以用来实现激光器的工作原理，通过调节光子晶体的结构参数和控制激发条件，可以实现对激光的频率、相干性和发射方向的控制。
光子晶体激光器具有窄线宽、高亮度和高稳定性等特点，可以应用于激光雷达、光学通信和光学显微镜等领域。
综上所述，光子晶体作为一种新型的功能材料，在光学领域有广泛的应用前景。
通过对光子晶体的制备和调控，可以实现对光的控制和处理，使得光子晶体具有非常丰富的应用潜力。
光子晶体的制备和应用
光子晶体的制备和应用光子晶体是一种特殊的晶体结构，它的介电常数在空间中呈周期性的分布，具有优异的光学性质。
由于其具有光学带隙结构，使得光子晶体在光学器件和传感器上具有广泛的应用前景。
本文将介绍光子晶体的制备方法和一些应用领域。
一、光子晶体的制备光子晶体的制备方法有多种，其中最常见的制备方法包括自组装、光刻、离子束刻蚀、电子束曝光等。
下面介绍其中几种制备方法。
（一）自组装法自组装法是目前最常用的制备光子晶体的方法。
它是将一种具有表面活性基团的分子，在水溶液中形成自组装薄膜，然后在薄膜上沉积金属，经过清洗和去除有机分子，即得到具有光子晶体结构的金属膜。
自组装法制备的光子晶体具有周期结构、厚度均匀、晶体质量好等特点。
自组装法的缺点是结构周期可调范围小，几何形状单一。
（二）光刻法光刻法是一种将紫外线或电子束照射在光敏性材料上，然后通过化学溶解等方式去除未经照射的区域，形成微米、纳米级别的结构的方法。
光刻法可以制备出更加复杂的结构，但成本相对较高。
同时，光刻法需要高质量的光刻模板，这也增加了制备难度。
（三）离子束刻蚀法离子束刻蚀法是利用离子束轰击材料表面的方式进行微细结构加工，一般用于制备微纳米级别的结构。
离子束刻蚀法具有加工精度高、控制性好、适用于多种材料等特点。
但相比于其他制备方法，它的制备速度较慢。
二、光子晶体的应用光子晶体具有优异的光学性质，在光学器件和传感器领域有着广泛的应用。
（一）光学器件光子晶体可以用于制备各种光学器件，如纳米结构光学器件、激光器等。
其中，纳米结构光学器件是目前应用最广泛的一种。
它可以用于制备各种反射镜、滤波器、衍射光栅等。
与传统的光学器件相比，纳米结构光学器件具有更高的分辨率和更小的体积。
（二）传感器光子晶体还可以用于制备各种传感器。
例如，通过在光子晶体膜上吸附气体分子，可以监测气体浓度。
此外，光子晶体还可以制备基于全反射原理的生物传感器，用于检测生物分子或细胞。
（三）其它应用光子晶体还有许多其它应用。
光子晶体技术的研究进展与应用前景
光子晶体技术的研究进展与应用前景光子晶体是指在纳米尺度的范围内，通过控制材料的晶格结构使得电磁波的传输特性发生改变的一种新型材料。
随着纳米技术的不断发展和进步，光子晶体技术也在不断地被研究和应用。
其应用领域包括光电子学、光信息处理、基础研究等众多领域，其前景非常广阔。
一、光子晶体的基本原理光子晶体是由空气或其他物质的等间距排列的球形或柱形结构组成。
其特点是具有周期性结构，制备时要求每个元部件的大小和位置要满足一定的限制。
在光子晶体中，当光子的波长和晶格常数具有相同的数量级时，发生Bragg衍射。
由于光子晶体的等间距排列结构和Bragg衍射的原理，使得其具有优异的光学性能。
因此，光子晶体被应用在许多领域中，如光电子材料、光信息处理、生物医学等领域。
二、光子晶体的应用1.光子晶体的应用于太阳能电池光子晶体能够有效地控制光子的传输，这使其成为一个理想的材料用来提高太阳能电池的效率。
通过将光子晶体嵌入到太阳能电池中，可以增强太阳能电池的吸收效率，提高太阳能电池的转换效率。
事实上，研究发现，将光子晶体嵌入到太阳能电池中，其转换效率可以提高约30%。
因此，光子晶体在太阳能电池中的应用是非常有前途的。
2. 光子晶体的应用于生物医学光子晶体能够通过改变光子的波长，来识别某种特定的生物大分子，例如蛋白质和DNA等。
这一特点使得光子晶体在生物医学领域中的应用具有很大的潜力。
例如，可以使用光子晶体来制备高灵敏的生物传感器，以检测某种特定的生物分子。
此外，光子晶体还可以用于制备药物传输系统，以实现精准治疗。
由于其在生物医学领域的广泛应用，光子晶体技术已经逐渐成为了当今生物医学领域的热门研究课题。
3.光子晶体的应用于光纤通信光子晶体能够通过调整光子的传输效应来控制光纤中的波导，并且能够使波导具有更好的光学性能。
这使光子晶体成为一种理想的材料，用于光纤通信中的波导制备。
实际上，光子晶体在现代光纤通信网络中已经开始得到广泛的应用。
光子晶体的性质与应用
光子晶体的性质与应用光子晶体是一类具有周期性结构的光学材料，通常由两种或多种材料组成，这些材料呈现出了周期性的光学参数。
光子晶体的周期性结构，使得它具有一些特殊的性质与应用。
一、光子晶体的性质1.1 光子带隙光子晶体具有光子带隙，光子带隙是光子能量不允许通过的区域，类似于晶体中的禁带。
具有这个性质，所以光子晶体对特定波长的光线呈现反射或吸收现象，也因此具有良好的光学过滤和反射效果。
1.2 负折射率光子晶体不同于一般材料，它可以具有负的折射率。
这种特殊性质也被称为“光学超介质”，提供了制造一些控制光波行为的新途径。
在模拟全息成像、隐形光学、纳米光学器件等多个领域都有具体应用。
1.3 自显影光子晶体具有自显影的特性，即在光照射下，光子晶体能够通过光聚合发生构型变化。
这个特性可以用于制造微观光学器件、光子晶体电路、以及光学计算。
二、光子晶体的应用2.1 光子晶体光伏材料光子晶体通过调整材料的性质和结构，可以做成高效光伏材料，光子晶体太阳能电池在提高转换效率的同时，还能降低重量、厚度、成本等因素。
2.2 光子晶体传感器光子晶体还可以通过外部的物理、化学、生物因素等引起材料结构的改变，使光学特性发生改变，因而光子晶体成为非常有用的传感器材料。
例如，光子晶体传感器可以用于检测空气中的气体浓度、湿度、温度等，并且具有快速的反应速度和高灵敏度。
2.3 光子晶体光学器件光子晶体还可以作为光学器件的制造和控制材料。
它被广泛应用于制造滤波器、反射镜、透镜、波导等光学元件。
光子晶体的微小结构和周期性使得可以制造具有可控波长的微分光学元件，具有定制化和精密化的优势。
2.4 光子晶体纳米粒子光子晶体纳米粒子的结构变化对于它们的光学性质也有很大的影响。
例如，光子晶体纳米粒子可以通过改变内部的结构，来切换不同的发光波长，其在生物成像和检测、量子信息等领域都有广泛的应用前景。
在实际应用中，光子晶体材料的制备技术得到了快速发展。
也有很多的研究机构和公司开始将光子晶体技术过程转化为生产中的应用。

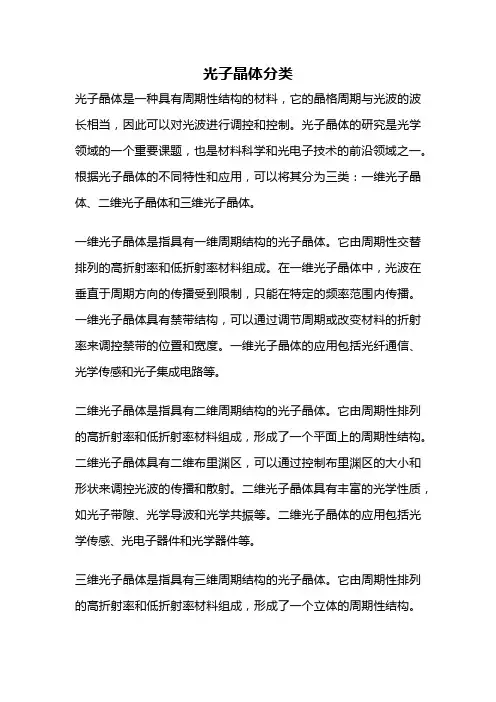

光子晶体分类
光子晶体分类光子晶体是一种具有周期性结构的材料，它的晶格周期与光波的波长相当，因此可以对光波进行调控和控制。
光子晶体的研究是光学领域的一个重要课题，也是材料科学和光电子技术的前沿领域之一。
根据光子晶体的不同特性和应用，可以将其分为三类：一维光子晶体、二维光子晶体和三维光子晶体。
一维光子晶体是指具有一维周期结构的光子晶体。
它由周期性交替排列的高折射率和低折射率材料组成。
在一维光子晶体中，光波在垂直于周期方向的传播受到限制，只能在特定的频率范围内传播。
一维光子晶体具有禁带结构，可以通过调节周期或改变材料的折射率来调控禁带的位置和宽度。
一维光子晶体的应用包括光纤通信、光学传感和光子集成电路等。
二维光子晶体是指具有二维周期结构的光子晶体。
它由周期性排列的高折射率和低折射率材料组成，形成了一个平面上的周期性结构。
二维光子晶体具有二维布里渊区，可以通过控制布里渊区的大小和形状来调控光波的传播和散射。
二维光子晶体具有丰富的光学性质，如光子带隙、光学导波和光学共振等。
二维光子晶体的应用包括光学传感、光电子器件和光学器件等。
三维光子晶体是指具有三维周期结构的光子晶体。
它由周期性排列的高折射率和低折射率材料组成，形成了一个立体的周期性结构。
三维光子晶体具有三维布里渊区，可以在整个光谱范围内形成光子带隙。
光子带隙是指光波在特定频率范围内不能传播的现象，类似于电子在晶体中的能带隙。
利用光子带隙的特性，可以实现光学滤波、光学存储和光学信息处理等应用。
除了以上三类光子晶体，还有一些特殊类型的光子晶体，如非线性光子晶体、拓扑光子晶体和光子晶体波导等。
非线性光子晶体是指具有非线性光学性质的光子晶体，可以实现光学调制和频率转换等功能。
拓扑光子晶体是指具有拓扑性质的光子晶体，可以实现无损传输和边缘态传输等特殊功能。
光子晶体波导是指在光子晶体中形成的光波导道，可以实现光的传输和耦合等功能。
光子晶体的研究不仅具有基础科学意义，还具有重要的应用价值。
光子晶体的特性与应用
光子晶体的特性与应用光子晶体，是一种由周期性介质构成的材料结构，其特点是具有禁带结构，可以有效控制光的传播和调制。
由于其特殊的光学特性，光子晶体在各个领域均有广泛的应用。
本文将探讨光子晶体的特性及其在光学、通信和传感等领域的应用。
光子晶体的特性主要体现在两个方面：光子禁带和周期性结构。
光子禁带，类似于电子禁带，在光子晶体中是指光的能量在特定频率范围内无法传播的区域。
这种禁带结构的产生是由于光子晶体的周期性结构导致光的散射和干涉效应。
光子晶体的周期性结构通常是由两种或多种折射率不同的介质交替排列而成。
通过调整周期和折射率的差异，可以有效地控制禁带的宽度和位置。
这种特性使得光子晶体可以用来实现光的波导、过滤、放大和调制等功能。
在光学领域，光子晶体被广泛应用于光波导和光隔离器等器件中。
光波导是一种能够将光能量沿着特定路径传输的结构，光子晶体波导则是利用光子禁带的特性来实现光的传输。
与传统的光纤相比，光子晶体波导具有更低的损耗和更小的尺寸。
此外，光子晶体波导还可以通过改变其结构来调节光的传播速度和色散特性，为光信号的调制和控制提供了极大的灵活性。
光子晶体的另一个重要应用是光隔离器，它可以使光只能单向传播，在通信和激光器件中起到了重要的作用。
通过结构参数的调节，光子晶体光隔离器可以实现高隔离度和宽工作带宽，为光通信系统的稳定性和可靠性提供了有力保障。
在光通信领域，光子晶体的应用不仅仅局限于波导和隔离器。
近年来，随着光子晶体材料的研究进展，光子晶体光学器件的功能和性能得到了大幅提升。
光子晶体薄膜、光子晶体光栅和光子晶体纳米球等新型结构的开发，为光通信系统的小型化和高效性提供了新的思路。
与此同时，光子晶体的非线性光学特性也被广泛研究。
光子晶体中的高场强和长光程可以增强光与介质的相互作用，使光子晶体在激光调制、非线性光谱和光限幅等方面具有潜在的应用潜力。
光子晶体在光传感和生物医学领域也有着广泛的应用。
光子晶体结构可以通过改变材料的折射率或周期来实现对光的散射和吸收的调控。
稀土生物光子晶体
稀土生物光子晶体稀土生物光子晶体是一种新颖的材料结构，它融合了稀土元素和光子晶体的优势，具有广泛的应用前景。
本文将从稀土元素的特性、光子晶体的结构及稀土生物光子晶体的制备、性质和应用等方面进行介绍和讨论。
稀土元素是指镧系元素，具有特殊的电子结构和丰富的能级，能够发射出特定波长的光。
这些特性使得稀土元素在光学领域有很大的应用潜力。
光子晶体是一种具有周期性介质结构的材料，能够对特定波长的光进行选择性的传输或反射。
将稀土元素引入光子晶体中，可以制备出稀土生物光子晶体，其结构具有周期性排列的孔道和稀土元素的发光特性。
稀土生物光子晶体的制备通常包括两个步骤：光子晶体的制备和稀土元素的引入。
光子晶体的制备可以通过自组装、溶剂挥发、模板法等多种方法实现。
稀土元素的引入可以通过离子交换、溶胶凝胶法等方法实现。
在制备过程中，需要注意控制反应条件和材料组成，以获得具有良好结晶性和光学性能的稀土生物光子晶体。
稀土生物光子晶体具有多种特殊的性质和应用。
首先，稀土元素的发光性质使得稀土生物光子晶体在光学传感、生物成像等领域具有广泛的应用前景。
其次，稀土生物光子晶体的结构具有周期性排列的孔道，可以用于储存和释放药物、控制微流控系统等。
此外，稀土生物光子晶体还具有光子带隙效应和光子导波效应，可以用于制备光学器件和光子芯片。
稀土生物光子晶体的应用前景非常广阔。
在光学传感领域，稀土生物光子晶体可以用于检测环境中的化学物质、生物分子等。
在生物医学领域，稀土生物光子晶体可以用于生物成像、药物传递等。
此外，稀土生物光子晶体还可以应用于光子计算、光子通信等领域，为信息技术和光子学发展带来新的可能性。
稀土生物光子晶体是一种结合了稀土元素和光子晶体的新型材料结构。
它具有稀土元素的发光特性和光子晶体的结构特点，具有广泛的应用前景。
通过合理的制备方法和控制条件，可以制备出具有良好结晶性和光学性能的稀土生物光子晶体。
稀土生物光子晶体的应用前景包括光学传感、生物医学、光子计算等领域，为相关领域的发展带来新的机遇和挑战。
光锥 光子晶体
光锥光子晶体
光锥是指在一定波长范围内，允许光线通过的一个封闭几何体。
它能够限制光线的传播方向，并且只允许特定角度范围内的光线通过，其他方向的光线则被完全反射或吸收。
光锥的形状可以是锥形、柱面形等，具体形状取决于特定的设计需求。
光子晶体是一种具有周期性折射率结构的材料，能够控制光的传播行为。
它是由周期性排列的高折射率和低折射率材料交替构成的。
当光波在光子晶体中传播时，会出现光子禁带现象，即光子在某些频率范围内无法传播，类似于导体中的电子禁带。
光子晶体可以通过调节其周期和折射率来控制禁带的宽度和位置，从而实现对光的频率、方向和极化态的控制。
光子晶体在光学通信、传感器、光电子器件等领域具有广泛的应用。
它可以用于制作光纤耦合器、滤光片、光波导、光源等器件，实现高效率、高稳定性的光传输和光控制。
此外，光子晶体还可以用于研究光的量子效应和非线性光学现象，有助于深入理解和开发光学领域的新技术和新材料。
光子晶体在传感器中的应用
光子晶体在传感器中的应用在科技的快速发展和创新的推动下，传感器被广泛运用于各个领域，包括气体、液体和固体的探测和测量。
而随着材料科学和光学技术的进步，光子晶体逐渐成为传感器领域的一种新的材料。
光子晶体的独特结构和光学性质使其具有很高的灵敏度和选择性，适用于温度、湿度、压力、化学物质等多种环境参数的检测和传感。
本文将探讨光子晶体在传感器中的应用和前景。
一、光子晶体的结构和特性光子晶体是一种周期性的介质结构，由不同折射率的介质构成。
这种介质层间的周期性结构可以选择性地反射特定波长的光线，形成所谓的布拉格反射。
光子晶体的反射性质取决于其周期和介质的折射率差异，因此可以通过调整它们来控制反射光的波长。
此外，光子晶体还具有色散效应，随着入射光的波长变化，反射光的波长也会发生变化。
这些特性使光子晶体成为一种有利的光学材料，适用于制造微型波长选择器、传感器等。
二、光子晶体具有很高的灵敏度、选择性和实时响应等特性，因此成功地应用于化学物质、生物体和环境参数的探测和传感，如温度、湿度、压力、溶解氧、酸碱度等。
下文我们将以温度、湿度、压力三种环境参数的检测为例，探讨光子晶体在传感器中的应用和相关技术细节。
1. 光子晶体温度传感器温度传感器是一种用于检测温度变化的设备。
光子晶体温度传感器采用光纤布拉格光栅的技术，将光纤绕在光子晶体薄膜上进行制备，通过光的波长来识别温度的变化。
当温度升高时，光子晶体膨胀导致光学路径长度的变化，导致反射波长发生变化，从而实现温度的检测。
光子晶体温度传感器具有非常高的温度稳定性、可见光域的性能和快速响应速度，有望在实际应用中发挥更大的作用。
2. 光子晶体湿度传感器湿度传感器是一种用于测量空气中水蒸气含量的设备。
光子晶体湿度传感器采用介质超构光栅（Distributed Bragg Reflector，DBR）的技术，既灵敏又准确地测量大气中的水分子。
这种传感器可以通过测量反射光（布拉格反射）的强度和谐振波长来实现湿度的检测。
