高二物理变压器测试题(含答案)
1．)理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是( )
A．穿过原、副线圈每一匝磁通量之比是10∶1
B．穿过原、副线圈每一匝磁通量的变化率相等
C．原、副线圈每一匝产生的电动势瞬时值之比为10∶1
D．正常工作时原、副线圈的输入、输出功率之比为1∶1
解析：选BD.对理想变压器，B选项认为无磁通量损漏，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比；D选项可以认为忽略热损耗，故输入功率等于输出功率．
2．理想变压器正常工作时，若增加接在副线圈两端的负载，则( )
A．副线圈中电流增大
B．副线圈输出的电功率减小
C．原线圈中电流不变
D．原线圈输入的电功率增大
解析：选AD.由于U1、U2不变，负载增加，用电器的总电阻减小，由I2＝U2R知I2增大，A对C错．由P＝UI解得P2＝U2I2，所以P2增大，P1增大，B错D对．
3．如图5－4－9所示为理想变压器．原线圈的匝数为1000匝，两个副线圈n2＝50匝，n3＝100 匝，L1是“6 V 2 W”的小灯泡．L2是“12 V 4 W”的小灯泡，当n1接上交变电压时，L1、L2都正常发光，那么原线圈中的电流为( )
图5－4－9
A.160 A B.130 A
C.120 A D.110 A
解析：选C.P出＝2 W＋4 W＝6 W，由P入＝P出，得I1U1＝6 W，又U1U2＝n1n2，所以U1＝n1n2U2＝100050×6 V＝120 V，所以I1＝6120 A＝120 A．故正确答案为C.
4.如图5－4－10所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，开关S断开．当S接通时，以下说法中正确的是( )
图5－4－10
A．副线圈两端M、N的输出电压减小
B．副线圈输电线等效电阻R上的电压增大
C．通过灯泡L1的电流减小
D．原线圈中的电流增大
解析：选BCD.由于输入电压不变，所以当S接通时，理想变压器副线圈M、N两端输出电压不变．并联灯泡L2，总电阻变小，由欧姆定律知，流过R的电流增大，电阻上的电压UR＝IR增大．副线圈输出电流增大，根据输入功率等于输出功率I1U1＝I2U2得，I2增大，原线圈输入电流I1也增大．UMN不变，UR变大，所以UL1变小，流过灯泡L1的电流减小．
5．如图5－4－11所示，一个变压器(可视为理想变压器)的原线圈接在220 V的市电上，向额定电压为1.80×104 V的霓虹灯供电，使它正常发光，为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12 mA`时，熔丝就熔断．
图5－4－11
(1)熔丝的熔断电流是多大？
(2)当副线圈电路中电流为10 mA时，变压器的输入功率是多大？
解析：(1)设原、副线圈上的电压、电流分别为U1、U2、I1、I2，根据理想变压器的输入功率等于输出功率，有U1I1＝U2I2，当I2＝12
mA时，I1即为熔断电流，代入数据得I1＝0.98 A.
(2)设副线圈中的电流为I′2＝10 mA时，变压器的输入功率为P1，根据理想变压器的输入功率等于输出功率，有P1＝I′2U2，代入数据，得P1＝180 W.
答案：(1)0.98 A (2)180 W
一、选择题
1．对理想变压器可作出的判断是( )
A．高压线圈匝数多、电流大、导线粗
B．低压线圈匝数少、电流小、导线细
C．高压线圈匝数多、电流大、导线细
D．低压线圈匝数少、电流大、导线粗
解析：选D.由变压规律U1U2＝n1n2高压线圈匝数多，由变流规律I1I2＝n2n1，匝数多的电流小，导线细；匝数少的电流大，导线粗，故选D.
2．一台理想变压器的副线圈有100 匝，输出电压为10 V，则铁芯中磁通量的变化率的最大值为( )
A．10 Wb/s B．14.1 Wb/s
C．0.14 Wb/s D．28.2 Wb/s
解析：选C.由E＝n•ΔΦΔt知
ΔΦΔt＝1nEm＝1100×102 Wb/s＝0.14 Wb/s.
3．一输入电压为220 V，输出电压为36 V的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈．如图5－4－12所示，然后将原线圈接到220 V交流电源上，测得新绕线圈的端电压为1 V，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为( )
图5－4－12
A．1100,360 B．1100,180
C．2200,180 D．2200,360
解析：选B.对新绕线圈的理想变压器，根据变压比公式得
n1＝n3U1U3＝5×2201＝1100，同理，变压器烧坏前，n2＝n1U2U1＝1100×36220＝180，B正确．
4．如图5－4－13所示，MN和PQ为两光滑的电阻不计的水平金属导轨，N、Q接理想变压器，理想变压器的输出端接电阻元件R、电容元件C，导轨上垂直放置一金属棒ab.今在水平导轨部分加一竖直向上的匀强磁场，则下列说法中正确的是(IR、Ic均为有效值)( )
图5－4－13
A．若ab棒匀速运动，则IR ≠ 0，Ic＝0
B．若ab棒匀速运动，则IR＝0，Ic＝0
C．若ab棒在某一中心位置两侧做往复运动，则IR ≠ 0，Ic ≠ 0
D．若ab棒做匀加速运动，则IR ≠ 0，Ic＝0
解析：选BCD.ab匀速切割时产生恒定电动势，原线圈中有稳恒电流，副线圈不产生电磁感应现象，故副线圈电流为零，A错，B正确；若ab棒在某一中心位置两侧做往复运动，原线圈中产生周期性变化的电流，副线圈产生电磁感应现象，副线圈电流不为零，电容器进行充放电，故C正确；当ab匀加速运动时，产生的电动势均匀增加，原线圈中电流均匀增加，产生的磁场均匀增强，副线圈中产生稳定的感应电动势，副线圈两端电压不变，因而电容器不会充放电．故D选项也正确．
5．如图5－4－14所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦式交流电源，副线圈接入“220 V,60 W”灯泡一只，且灯泡正常发光．则( )
图5－4－14
A．电流表的示数为32220A B．电源输出功率为1200 W
C．电流表的示数为3220 A
D．原线圈两端电压为11 V
解析：选C.副线圈电压U2＝220 V，电流I2＝PU2＝311 A，则原线圈两端电压U1＝201×U2＝4 400 V，电流I1＝120×I2＝3220 A，所以电流表示数为3220 A，选项A、D错误，C正确．电源输出功率为60 W，选项B错误．
6．有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q调节，如图5－4－15所示，在副线圈两输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，则( )
图5－4－15
A．保持Q的位置不动，将P向上滑动时，电流表的读数变大
B．保持Q的位置不动，将P向上滑动时，电流表的读数变小
C．保持P的位置不动，将Q向上滑动时，电流表的读数变大
D．保持P的位置不动，将Q向上滑动时，电流表的读数变小
解析：选BC.保持Q的位置不动，副线圈匝数不变，由U1U2＝n1n2知U2不变，当P向上滑动时，由I2＝U2R0＋R知I2减小，故电流表的读数变小，B正确，A错误；保持P的位置不动，将Q向上滑动时，副线圈的匝数增多，由U1U2＝n1n2知，U2增大，由I2＝U2R＋R0知I2增大，故I1增大，C正确，D错误．

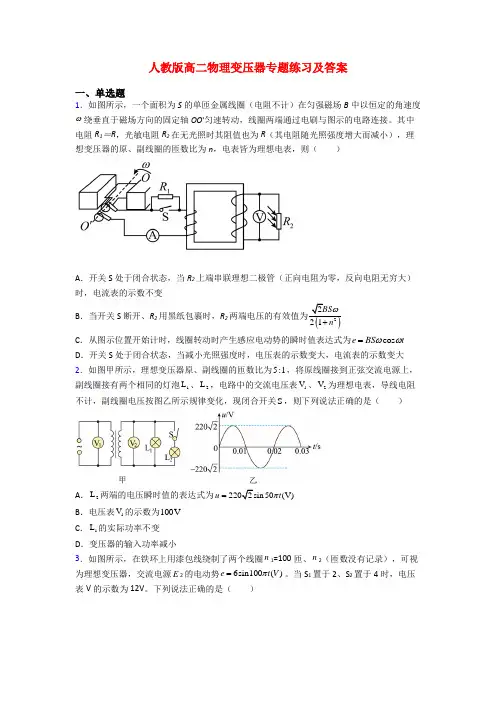

人教版高二物理变压器专题练习及答案
人教版高二物理变压器专题练习及答案
一、单选题
1．如图所示，一个面积为S的单匝金属线圈（电阻不计）在匀强磁场B中以恒定的角速度绕垂直于磁场方向的固定轴OO'匀速转动，线圈两端通过电刷与图示的电路连接。其中电阻R1＝R，光敏电阻R2在无光照时其阻值也为R（其电阻随光照强度增大而减小），理想变压器的原、副线圈的匝数比为n，电表皆为理想电表，则（ ）
A．开关S处于闭合状态，当R2上端串联理想二极管（正向电阻为零，反向电阻无穷大）时，电流表的示数不变
B．当开关S断开、R2用黑纸包裹时，R2两端电压的有效值为2221BSn
C．从图示位置开始计时，线圈转动时产生感应电动势的瞬时值表达式为coseBSt
D．开关S处于闭合状态，当减小光照强度时，电压表的示数变大，电流表的示数变大
2．如图甲所示，理想变压器原、副线圈的匝数比为5:1，将原线圈接到正弦交流电源上，副线圈接有两个相同的灯泡1L、2L，电路中的交流电压表1V、2V为理想电表，导线电阻不计，副线圈电压按图乙所示规律变化，现闭合开关S，则下列说法正确的是（ ）
A．2L两端的电压瞬时值的表达式为2202sin50(V)ut
B．电压表1V的示数为100V
C．1L的实际功率不变
D．变压器的输入功率减小
3．如图所示，在铁环上用漆包线绕制了两个线圈n1=100匝、n2（匝数没有记录），可视为理想变压器，交流电源E2的电动势6sin100()etV。当S1置于2、S2置于4时，电压表V的示数为12V。下列说法正确的是（ ）
A．由实验数据可算得，线圈n2的匝数为200匝
B．S1置于2时，线圈n2输出频率为100Hz
C．S2置于3，当S1从0扳到1时，G中会有电流
D．S1置于1，当S2从5扳到3时，G中会有电流
4．一种可调压变压器原理图如图所示，ab为交变电压输入端，1T为自耦调压器，P为调压滑动触头；2T为升压变压器，cd为终端输出电压给负载R供电。忽略其他电阻与感抗等因素影响，调压器1T与变压器2T均视为理想变压器。在ab端输入电压不变的情况下，当滑动触头P向下移动，则（ ）
人教版高二物理变压器专题练习题及答案
人教版高二物理变压器专题练习题及答案
一、单选题
1．如图所示，理想变压器的原、副线圈匝数分别为12nn、，定值电阻1R，滑动变阻器2R，图中电流表、电压表均为理想电表．在ab、端输入电压有效值恒定的交变电流，当滑动变阻器2R的滑片P向下滑动时，则（ ）
A．电压表示数减小 B．电流表示数减小
C．1R消耗的功率减小 D．电源的输出功率减小
2．
如图甲所示的电路中，在a、b间接入图乙所示的正弦交流电，T为理想变压器，A为理想交流电流表，R为定值电阻，副线圈的中间抽头将副线圈分为两部分。开关S分别接通“1”“2”时，A的示数分别为I1、I2，则副线圈两部分的匝数n1和n2之比为（ ）
A．12II B．21II
C．12II D．2212II
3．如图a所示的电路中，理想变压器的副线圈接有10个并联的规格相同的灯泡，原线圈接有一个规格也相同的灯泡，每个灯泡的额定电压均为4V，额定电流均为0.1A。11个灯泡均正常发光，所接正弦交流电源的电压随时间变化的关系图象如图b所示，则（ ）
A．交流电源的有效值约为62V
B．理想变压器输出电压的频率为25Hz
C．交流电源的输出功率为4.4W
D．理想变压器原、副线圈的匝数比为15∶1
4．如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心轴头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1=220sin100t（V），则（ ）
A．当单刀双掷开关与a连接时，电压表的示数为22V
B．当1s600t时，c、d间的电压瞬时值为110V
C．单刀双掷开关与a连接，滑动触头P向上移动，电压表和电流表的示数均变小
D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小
5．如图所示的电路中，M、N端接电压有效值恒定的正弦交流电源，理想变压器的原副线圈分别与定值电阻相连，电表均为理想电表，将变压器副线圈滑片缓慢向下移动，在此过程中，以下说法正确的是（ ）

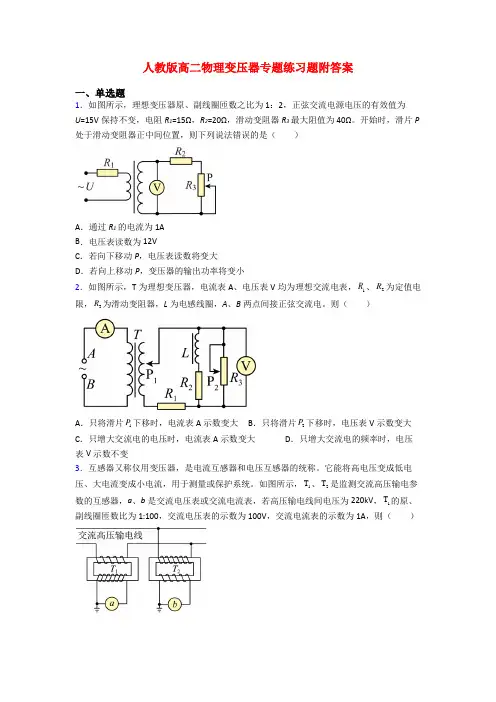

人教版高二物理变压器专题练习题附答案
人教版高二物理变压器专题练习题附答案
一、单选题
1．如图所示，理想变压器原、副线圈匝数之比为1：2，正弦交流电源电压的有效值为U=15V保持不变，电阻R1=15Ω，R2=20Ω，滑动变阻器R3最大阻值为40Ω。开始时，滑片P处于滑动变阻器正中间位置，则下列说法错误的是（ ）
A．通过R1的电流为1A
B．电压表读数为12V
C．若向下移动P，电压表读数将变大
D．若向上移动P，变压器的输出功率将变小
2．如图所示，T为理想变压器，电流表A、电压表V均为理想交流电表，1R、2R为定值电限，3R为滑动变阻器，L为电感线圈，A、B两点间接正弦交流电。则（ ）
A．只将滑片1P下移时，电流表A示数变大 B．只将滑片2P下移时，电压表V示数变大
C．只增大交流电的电压时，电流表A示数变大 D．只增大交流电的频率时，电压表V示数不变
3．互感器又称仪用变压器，是电流互感器和电压互感器的统称。它能将高电压变成低电压、大电流变成小电流，用于测量或保护系统。如图所示，1T、2T是监测交流高压输电参数的互感器，a、b是交流电压表或交流电流表，若高压输电线间电压为220kV，1T的原、副线圈匝数比为1:100，交流电压表的示数为100V，交流电流表的示数为1A，则（ ）
A．a是交流电压表，b是交流电流表
B．2T的原、副线圈匝数比为100:1
C．高压线路输送的电流为1A
D．高压线路输送的电功率为42.210kw
4．如图所示，理想变压器输入电压u = Umsinωt。电压表V、电流表A均为理想电表。接通开关S，则（ ）
A．灯泡L变亮 B．A、V示数均减小
C．V示数不变，A示数减小 D．原线圈输入功率增大
5．用同样的交流电分别给甲、乙两个电路中同样的灯泡供电，结果两个电路中的灯泡均能正常发光，其中乙图中理想变压器原、副线圈的匝数比为2:1，则甲、乙两个电路消耗的电功率之比为（ ）
A．1:1 B．1:2 C．2:1 D．4:1

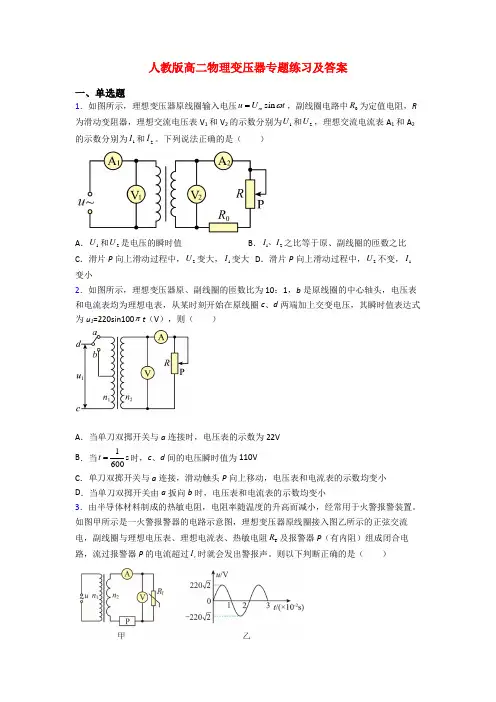

人教版高二物理变压器专题练习及答案 2
人教版高二物理变压器专题练习及答案
一、单选题
1．如图所示，理想变压器原线圈输入电压sinmuUt，副线圈电路中0R为定值电阻，R为滑动变阻器，理想交流电压表V1和V2的示数分别为1U和2U，理想交流电流表A1和A2的示数分别为1I和2I。下列说法正确的是（ ）
A．1U和2U是电压的瞬时值 B．12II、之比等于原、副线圈的匝数之比
C．滑片P向上滑动过程中，2U变大，1I变大 D．滑片P向上滑动过程中，2U不变，1I变小
2．如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心轴头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1=220sin100t（V），则（ ）
A．当单刀双掷开关与a连接时，电压表的示数为22V
B．当1s600t时，c、d间的电压瞬时值为110V
C．单刀双掷开关与a连接，滑动触头P向上移动，电压表和电流表的示数均变小
D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小
3．由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，经常用于火警报警装置。如图甲所示是一火警报警器的电路示意图，理想变压器原线圈接入图乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻TR及报警器P（有内阻）组成闭合电路，流过报警器P的电流超过cI时就会发出警报声。则以下判断正确的是（ ）
A．变压器原线圈两端交变电压2202sin(V)ut
B．当RT所在处出现火情时，变压器输入功率增大
C．当RT所在处出现火情时，电压表示数增大
D．在0.01st时，电流表示数为0
4．华为出品一款超级快速无线充电器CP62R，可提供最大50W的无线充电功率，如图甲所示。其原理与变压器工作原理相似，无线充电器内部置有基座线圈，支持无线充电的手机内部置有受电线圈，利用产生的磁场传递能量，工作原理图简化为如图乙所示，充电基座接上220V、50Hz家庭用交流电，受电线圈接上一个二极管给手机电池充电。已知手机电池采用9V电压快速充电，假设在充电过程中基座线圈的磁场全部穿过受电线圈而无能量损失，二极管可视为理想二极管，下列说法正确的是（ ）

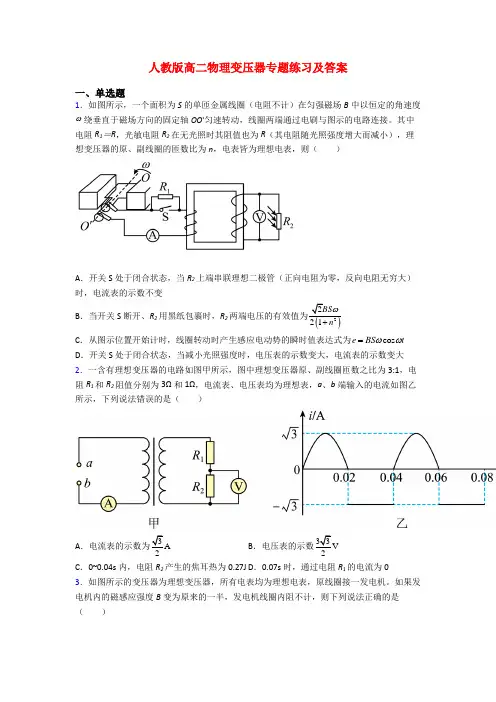

人教版高二物理变压器专题练习及答案 3
人教版高二物理变压器专题练习及答案
一、单选题
1．如图所示，一个面积为S的单匝金属线圈（电阻不计）在匀强磁场B中以恒定的角速度绕垂直于磁场方向的固定轴OO'匀速转动，线圈两端通过电刷与图示的电路连接。其中电阻R1＝R，光敏电阻R2在无光照时其阻值也为R（其电阻随光照强度增大而减小），理想变压器的原、副线圈的匝数比为n，电表皆为理想电表，则（ ）
A．开关S处于闭合状态，当R2上端串联理想二极管（正向电阻为零，反向电阻无穷大）时，电流表的示数不变
B．当开关S断开、R2用黑纸包裹时，R2两端电压的有效值为2221BSn
C．从图示位置开始计时，线圈转动时产生感应电动势的瞬时值表达式为coseBSt
D．开关S处于闭合状态，当减小光照强度时，电压表的示数变大，电流表的示数变大
2．一含有理想变压器的电路如图甲所示，图中理想变压器原、副线圈匝数之比为3:1，电阻R1和R2阻值分别为3Ω和1Ω，电流表、电压表均为理想表，a、b端输入的电流如图乙所示，下列说法错误的是（ ）
A．电流表的示数为3A2 B．电压表的示数33V2
C．0~0.04s内，电阻R2产生的焦耳热为0.27J D．0.07s时，通过电阻R1的电流为0
3．如图所示的变压器为理想变压器，所有电表均为理想电表，原线圈接一发电机。如果发电机内的磁感应强度B变为原来的一半，发电机线圈内阻不计，则下列说法正确的是（ ）
A．两电表的读数均变为原来的一半 B．变压器的输入功率变为原来的一半
C．R消耗的电功率变为原来的八分之一 D．交变电流的频率变为原来的一半
4．图所示为一理想变压器，其中a、b、c为三个额定电压相同的灯泡，输入电压msin100t(V)uU。当输入电压为灯泡额定电压的8倍时，三个灯泡刚好都正常发光。下列说法正确的是（ ）
A．三个灯泡的额定电压为m8U
B．变压器原、副线圈匝数比为9：2
C．流过灯泡c的电流，每0.02s方向改变一次

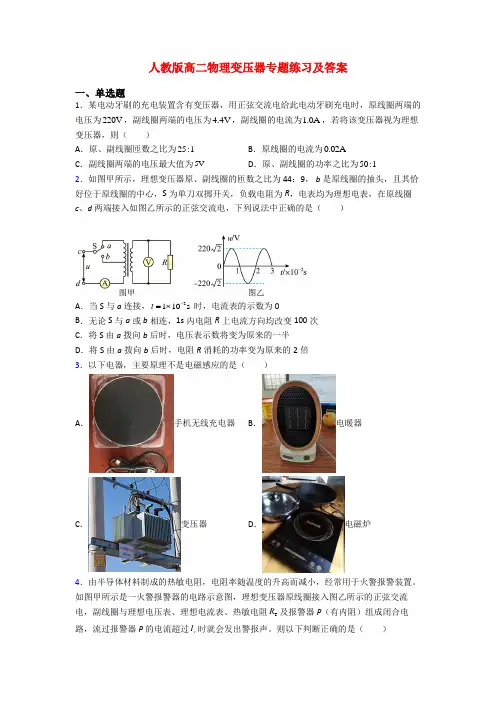

人教版高二物理变压器专题练习及答案 4
人教版高二物理变压器专题练习及答案
一、单选题
1．某电动牙刷的充电装置含有变压器，用正弦交流电给此电动牙刷充电时，原线圈两端的电压为220V，副线圈两端的电压为4.4V，副线圈的电流为1.0A，若将该变压器视为理想变压器，则（ ）
A．原、副线圈匝数之比为25:1 B．原线圈的电流为0.02A
C．副线圈两端的电压最大值为5V D．原、副线圈的功率之比为50:1
2．如图甲所示，理想变压器原、副线圈的匝数之比为44：9， b是原线圈的抽头，且其恰好位于原线圈的中心，S为单刀双掷开关，负载电阻为R，电表均为理想电表，在原线圈c、d两端接入如图乙所示的正弦交流电，下列说法中正确的是（ ）
A．当S与a连接，2110st 时，电流表的示数为0
B．无论S与a或b相连，1s内电阻R上电流方向均改变100次
C．将S由a拨向b后时，电压表示数将变为原来的一半
D．将S由a拨向b后时，电阻R消耗的功率变为原来的2倍
3．以下电器，主要原理不是电磁感应的是（ ）
A．手机无线充电器 B．电暖器
C．变压器 D．电磁炉
4．由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，经常用于火警报警装置。如图甲所示是一火警报警器的电路示意图，理想变压器原线圈接入图乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻TR及报警器P（有内阻）组成闭合电路，流过报警器P的电流超过cI时就会发出警报声。则以下判断正确的是（ ）
A．变压器原线圈两端交变电压2202sin(V)ut
B．当RT所在处出现火情时，变压器输入功率增大
C．当RT所在处出现火情时，电压表示数增大
D．在0.01st时，电流表示数为0
5．我国能源分布很不均匀，远距离大容量输电有着特别重要的意义。远距离高压交流输电的示意图如图所示，变压器均为理想变压器，发电机的输出功率P1= 1750kW，发电机的输出电压U1= 350V，通过升压变压器升高电压后向远处输电，输电线的总电阻r = 16Ω。若输电线上损失的功率ΔP = 40kW，则下列说法正确的是（ ）
人教版高二物理变压器专题练习及答案 5
人教版高二物理变压器专题练习及答案
一、单选题
1．塔吊是建筑工地上最常用的一种起重设备，如图所示为起重机提升重物时的简化电路，一台变压器的原线圈与10kV的高压输电线相连，副线圈上接有一台电动机，起重机能用1分钟的时间将质量为3t的建筑材料匀速提升42m，电动机正常工作时两端的电压为380V，工作电流为60A，由于磁损和热损，变压器的输出功率为输入功率的96%，不计导线的电阻，重力加速度g=10m/s2，则下列说法中正确的是（ ）
A．变压器原线圈中的电流为2.28A
B．电动机的工作效率约为92.1%
C．电动机的机械功率为22.8kW
D．电动机的电阻约为6.3Ω
2．
如图甲所示的电路中，在a、b间接入图乙所示的正弦交流电，T为理想变压器，A为理想交流电流表，R为定值电阻，副线圈的中间抽头将副线圈分为两部分。开关S分别接通“1”“2”时，A的示数分别为I1、I2，则副线圈两部分的匝数n1和n2之比为（ ）
A．12II B．21II
C．12II D．2212II
3．在工业用电的线路中常常有很大的交流电流，交流电流表的量程小于待测的电流，为了测量大电流可以使用电流互感器。电流互感器的工作原理与变压器是一致的，则下列说法正确的是（ ）
A．电流互感器的原线圈匝数小于副线圈的匝数，原线圈要串联在交流电路中
B．电流互感器的原线圈匝数大于副线圈的匝数，原线圈要串联在交流电路中
C．电流互感器的原线圈匝数小于副线圈的匝数，原线圈要并联在交流电路中 D．电流互感器的原线圈匝数大于副线圈的匝数，原线圈要并联在交流电路中
4．2021年下半年，东北一些地区、一些时段实行了限电、停电，引起人们对输电、用电、节能的关注。某电站的电能输送示意图如图所示，升压变压器与降压变压器间输电线总电阻为r，升压变压器原、副线圈匝数之比12nmn，降压变压器原、副线圈匝数之比34nkn。变压器均为理想变压器，如果发电机的输出电压为U1，用户输入端电压为U2，用户消耗电功率为P，则输电线上消耗电功率为（ ）
人教版高二物理变压器专题练习题附答案 2
人教版高二物理变压器专题练习题附答案
一、单选题
1．教学用发电机能够产生正弦式交变电流。利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电，电路如图所示，12:1:2nn，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P。若发电机线圈的转速变为原来的2倍，则（ ）
A．R消耗的功率变为4P B．电压表V的读数变为2U
C．电流表A的读数变为0.5I D．通过R的交变电流频率变为原来的4倍
2．在工业用电的线路中常常有很大的交流电流，交流电流表的量程小于待测的电流，为了测量大电流可以使用电流互感器。电流互感器的工作原理与变压器是一致的，则下列说法正确的是（ ）
A．电流互感器的原线圈匝数小于副线圈的匝数，原线圈要串联在交流电路中
B．电流互感器的原线圈匝数大于副线圈的匝数，原线圈要串联在交流电路中
C．电流互感器的原线圈匝数小于副线圈的匝数，原线圈要并联在交流电路中
D．电流互感器的原线圈匝数大于副线圈的匝数，原线圈要并联在交流电路中
3．图1是手机无线充电器的示意图，其原理如图2所示：当送电线圈接上220V的正弦交变电流后，会产生一个变化的磁场从而使手机中的受电线圈中产生交变电流，该电流经过其他装置转化为直流电给手机充电，该装置实际上可等效为一个无漏磁的理想变压器：送电线圈的匝数为N1，受电线圈匝数为N2，且12:44:1NN。若手机电阻为5Ω，当该装置给手机充电时，则（ ）
A．流过原、副线圈的电流之比为5：1
B．受电线圈两端cd的输出电压为5V
C．充电时流过手机的电流为44A
D．保持ab端输入电压不变，若在充电时玩大型游戏（即增大手机用电功率），则受电线圈的输出电压将变大
4．为做好疫情防控供电准备，防控指挥中心为医院设计的备用供电系统输电电路简图如图甲所示，交流发电机的矩形线圈匝数为100n，在匀强磁场中以OO为轴匀速转动，穿过线圈的磁通量Φ随时间t的变化图像如图乙所示，矩形线圈与变压器的原线圈相连，变压器的副线圈接入到医院为医疗设备供电，线圈、导线的电阻均不计，变压器为理想变压器，额定电压为220V的医疗设备恰能正常工作，下列说法正确的是（ ）
人教版高二物理变压器专题练习及答案 6
人教版高二物理变压器专题练习及答案
一、单选题
1．如图所示，理想变压器原线圈与灯泡A相连接，副线圈与三个灯泡和一个电流表相连接，四个灯泡完全相同，当输入电路中接入2202sin100π(V)Ut交流电时，四个灯泡均能正常发光，以下说法正确的是（ ）
A．1s内通过电流表的电流方向改变50次
B．变压器原、副线圈匝数之比为4∶1
C．灯泡的额定电压为55 V
D．若副线圈中D灯突然烧坏，其余三个灯泡均会烧坏
2．如图所示，理想自耦变压器输入端接入正弦交流电2202sin100π(V)ut，输出端可以通过调节触头1K的位置来改变输出端匝数，同时在输出端并联一个指示灯L，输出电路中接入滑动变阻器R，调节2K的位置可以改变R的阻值，两电表均为理想交流电表，以下说法正确的是（ ）
A．指示灯L常亮且通过指示灯的电流方向每秒钟改变50次
B．不论开关S状态如何，电压表示数为2202V
C．闭合开关S，仅向下滑动1K，输入功率变小
D．闭合开关S，仅向下滑动2K，电表示数不变
3．如图是一个家庭用的漏电保护器的简单原理图，它由两个主要部分组成，图中左边虚线框内是检测装置，右边虚线框内是执行装置。检测装置是一个特殊的变压器，它把即将引入室内的火线和零线并在一起绕在铁芯上作为初级（n1匝），另绕一个次级线圈（n2匝）。执行装置是一个由电磁铁控制的脱扣开关。当电磁铁的线圈中没有电流时，开关是闭合的，当电磁铁的线圈中的电流达到或超过一定值时，开关断开，切断电路，起到自动保护作用.我国规定当漏电流达到或超过30mA时，就要切断电路以保证人身的安全。至于电磁铁中的电流达到多大时脱扣开关才断开，则与使用的具体器材有关，如果本题中的脱扣开关要求电磁铁中的电流至少达到80mA才会脱扣，并且其检测装置可以看作理想变压器，那么，n1与n2的比值为（ ）
A．n1：n2＝5：3 B．n1：n2＝3：5
C．n1：n2＝8：3 D．n1：n2＝3：8
人教版高二物理变压器专题练习题及答案 2
人教版高二物理变压器专题练习题及答案
一、单选题
1．
如图甲所示的电路中，在a、b间接入图乙所示的正弦交流电，T为理想变压器，A为理想交流电流表，R为定值电阻，副线圈的中间抽头将副线圈分为两部分。开关S分别接通“1”“2”时，A的示数分别为I1、I2，则副线圈两部分的匝数n1和n2之比为（ ）
A．12II B．21II
C．12II D．2212II
2．如图所示，一个面积为S的单匝金属线圈（电阻不计）在匀强磁场B中以恒定的角速度绕垂直于磁场方向的固定轴OO'匀速转动，线圈两端通过电刷与图示的电路连接。其中电阻R1＝R，光敏电阻R2在无光照时其阻值也为R（其电阻随光照强度增大而减小），理想变压器的原、副线圈的匝数比为n，电表皆为理想电表，则（ ）
A．开关S处于闭合状态，当R2上端串联理想二极管（正向电阻为零，反向电阻无穷大）时，电流表的示数不变
B．当开关S断开、R2用黑纸包裹时，R2两端电压的有效值为2221BSn
C．从图示位置开始计时，线圈转动时产生感应电动势的瞬时值表达式为coseBSt
D．开关S处于闭合状态，当减小光照强度时，电压表的示数变大，电流表的示数变大
3．如图甲所示的电路中，理想压器原、副线圈匝数比为10∶1，A、V均为理想电表，R是光敏电阻（其阻值随光强增大而减小）、L是理想线圈、D是灯泡，原线圈接入如图乙所示的正弦交流电，下列说法正确的是（ ）
A．电压表的示数为222V B．原、副线圈的电流都是正弦交流电，且能同时达到各自的最大值
C．当光照增强时，电流表A的示数变小
D．光照不变，若用一根导线来代替线圈L则灯D将变亮
4．如图所示，有一理想变压器，原、副线圈的匝数比为n∶1，原线圈接正弦交流电，电压为u＝U0cos 100πt（V），副线圈接有一个交流电流表和一个电动机。电动机线圈电阻为R，当电键S接通后，电流表读数为I，电动机带动一电阻为r、质量为m、长为l的金属杆在光滑的没有电阻的导轨上以速度v匀速上升。下列判断正确的是（ ）
