GB50236现场设备工业管道焊接工程施工及验收规范
GB 50236-97 现场设备、工业管道焊接工程施工及验收规范
1 总则
1.0.1 为了保证工程建设施工现场设备和工业金属管道焊接工程的质量，制订本规范。
1.0.2 本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收。
1.0.3 本规范不适用于施工现场组焊的锅炉、压力容器的焊接工程。
1.0.4 焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律的有关规定。
1.0.5 焊接工程施工除应执行本规范的规定外，尚应执行国家现行有关标准、规范的规定。
2 通用规定
2.0.1 设计文件标明母材、焊接材料、焊缝系数及焊缝坡口的形式，并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求。
2.0.2 焊接人员及其职责应符合下列规定：
2.0.2.1 焊接技术人员应由中专及以上专业学历,有1年以上焊接生产实践的人员担任。
焊接技术人员应负责焊接工艺评定，编制焊接作业指导书和焊接技术措施，指导焊接作业，参与焊接质量管理，处理焊接技术问题，整理焊接技术资料。
2.0.2.2 焊接质检人员应由相当于中专及以上文化水平,有一定的焊接经验和技术水平的人员担任。
焊接质检人员应对现场焊接作业进行全面检查和控制,负责确定焊缝检测部位,评定焊接质量,签发检查文件,参与焊接技术措施的审定。
2.0.2.3 无损探伤人员应由国家授权的专业考核机构考核合格的人员担任,并应按考核合格项目及权限,从事烛接检测和审核工作。
无损探伤人员应根据焊接质检人员确定的受检部位进行检验,评定焊缝质量,签发检验报告,对外观不符合检验要求的焊缝应拒绝检验。
2.0.2.4 焊工必须按本规范第5章的规定进行考试，合格后方可上岗施焊。
焊工应按规定的焊接作业指导书主焊接技术措施进行施焊，当遇至工况条件与焊接作业指导书及焊接技术措施的要求不符合时，应拒绝施焊。
2.0.2.5 焊接热处理人员应经专业培训。
焊接热处理人员应按规范、烛接作业指导书及设计文件中的有半规定进行焊缝热处理工作。
2.0.3 施工单位应具备下列条件：
2.0.
3.1 施工单位尖建立焊接质量管理体系，并应有符合第2.0.2条规定的焊接技术人员、烛接质检人员、无损探伤人员、焊工和焊接热处理人员。
2.0.
3.2 施工单位的焊接工装设备、检验试验手段，应满足相应焊接工程项目的技术要求。
2.0.
3.3 在烛工考试和工程施焊前，施工单位应具有相应项目的焊接工艺评定。
2.0.4 施焊环境应符合下列规定：
2.0.4.1 焊接的环境温度应能保证焊件焊接所需的足够温度和焊工技能不受影响。
2.0.4.2 烛接时的风速不应超过下列规定，当超过规定时，应有防风设施。
（1）手工电弧焊、埋弧焊、氧乙炔焊：8m/s。
（2）氩弧焊、二氧化碳气体保护焊：2m/s。
2.0.4.3 焊接电弧1m范围内的相对湿度应符合下列规定：
（1）铝及铝合金焊接：不得大于80%。
（2）其他材料焊接：不得大于90%。
2.0.4.4 当焊件表面潮湿、覆盖有冰雪，或在下雨、下雪刮风期间，焊工及焊件无保护措施时，不应进行焊接。
2.0.5 对不合格烛缝的返修，返修前应进行质量分析，当同一部位的返修次数超过两次时，应制订返修措施并经焊接技术负责人审批后方可进行返修。
补焊工艺应与原焊缝施焊工艺相同，且应符合本规范第4.2.10条的规定。
3 材料
3.0.1 焊接工程所采用的材料,应符合设计文件的规定。
3.0.2 材料必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。
3.0.3 材料使用前，应按相关国家现行标准的规定进行检查和验收。
对设计选用的新材料，应由设计单位提供该材料的焊接性资料。
3.0.4焊条应符合现行国家标准《碳钢焊条》GB5117、《低合金钢焊条》GB5118、《低温钢焊条》JB2385、《不锈钢焊条》GB983、《堆焊焊条》GB984、《铝及铝合金焊条》GB3669、《铜及铜合金焊条》GB3670、《镍及镍合金焊条》GB/T13814的规定。
3.0.5 焊丝应符合现行国家标准《焊接用钢丝》GB1300、《焊接用不锈钢丝》GB4242、《铝及铝合金焊丝》GB10858、《铜及铜合金焊丝》GB9460、《钛及钛合金焊丝》GB3623、《焊接用高温合金冷拉丝》GBn8110、《二氧化碳气体保护焊用焊丝》GB8110的规定。
3.0.6 施工现场的焊接材料贮存场所及烘干、去污设施，应符合国家现行标准《焊条质量管理规程》JB3223的规定，并应建立保管、烘干、清洗、发放制度。
3.0.7 埋弧焊所采用的焊剂应符合现行国家标准《碳素负埋弧焊剂》GB5293及《低合金埋弧焊用焊剂》GB1270的规定。
3.0.8 氩弧焊所采用的焊剂应符合现行国家标准《氩气》GB4842的规定，且纯度不应低于99.96%。
3.0.9 手工钨极氩弧焊，宜采用铈钨极或钍钨极。
3.0.10 二氧化碳气体保护焊采用的二氧化碳气体纯度，不应低于99.5%，含水量不应超过0.005%,使用前应预和干燥。
当瓶内气体压力低于0.98MPa时,应停止使用。
3.0.11 氧乙炔焊所采用的氧气纯度不应低于98.5%,乙炔气的纯度和气瓶中的剩余压力应符合现行国家标准《熔解乙炔》GB6819的规定。
当采用电石制备乙炔气时，电石的质量可采用检查焊缝中硫、磷含量的方法确定，其硫、磷含量不应超过母材的标准值。
4 焊接工艺评定
4.1 一般规定
4.1.1 在确认了材料的焊接性后，应在工程焊接前对被焊材料进行焊接工艺评定。
4.1.2 焊接工艺评定使用的材料应符合本规范第3章的规定。
4.1.3 焊接工艺评定试件（以下简称评定试件）的坡口加工、组对及清理等工艺措施应符合本规范的有关规定。
4.1.4 评定试件应由技能熟练的焊工施焊。
4.1.5 焊接工艺评定过程中应做好记录，评定完成后应提出焊接工艺评定报告，焊接工艺评定报告应由焊接技术负责人审签。
焊接工艺评定报告的格式应符合本规范附录A第A.0.1条的规定。
4.1.6 施焊前应根据焊接工艺评定报告编制焊接作业指导书，一个焊接作业指导书可依据一个或多个焊接工艺评定报告编制，一个焊接工艺评定报告可用于编制多个焊接作业指导书。
焊接作业指导书的格式宜符合本规范附录A.0.2条的规定。
4.1.7 在一个质量管理体系内的不同施工单位，当满足本规范第2.0.3条的规定时，对同一项焊接工艺评定可不必重复进行。
4.2 评定规则
4.2.1 焊接工艺评定应采用坡口对接焊缝试件，坡口对接焊缝试件评定合格的焊接工艺亦可用于角焊缝。
4.2.2 评定试件应采用管状试件或板状试件，板状试件评定合格的焊接工艺可用于管状焊件，管状试件评定合格的焊接工艺亦可用于板关焊件。
4.2.3 母材应根据其化学成分、力学性能和焊接性能按表4.2.3的规定进行分类分组，对不能按表4.2.3的规定分类分组的母材应单独进行焊接工艺评定。
焊接工程验收要求
焊接工程验收要求I主控项目1.对有冲击韧性要求的焊缝，施焊时应测量焊接线能量，并应作记录。
焊接线能量应符合设计文件和焊接工艺文件的规定。
检查数量：全部检查。
检查方法：采用计量仪表、秒表、钢尺测量和检查焊接记录。
2、对规定进行中间无损检测的焊缝，无损检测应在外观检查合格后进行,焊健质量应符合本规范第8章的有关规定。
检查数量：符合设计文件的规定。
检查方法：检查无损检测报告。
3、对道间温度有明确规定的焊缝，道间温度应符合焊接工艺文件的规定。
要求焊前预热的焊件,其道间温度应在规定的预热温度范围内。
检查数量：全部检查。
检查方法：采用测温仪器测量和检查焊接记录。
4、规定背面清根的焊缝，在清根后应进行外观检查，清根后的焊缝应露出金属光泽，坡口形状应规整,满足焊接工艺要求。
当设计文件规定进行磁粉检测或渗透检测时，磁粉检测或渗透检测的焊缝质量不应低于现行行业标准《承压设备无损检测》JB/T4730规定的I级。
检查数量：全部检查。
检查方法：观察检查，检查磁粉检测或渗透检测报告。
5、当规定进行后热时，其后热温度、后热时间应符合现行国家标准《现场设备、工业管道焊接工程施工规范》GB50236的有关规定和焊接工艺文件的规定。
检查数量：全部检查。
检查方法：采用测温仪器测量和检查焊接记录。
11一般项目6、定位焊缝焊完后，应清除熔渣进行检查,定位焊缝的尺寸和质量应符合现行国家标准《现场设备、工业管道焊接工程施工规范》GB50236的有关规定和焊接工艺文件的规定。
检查数量：全部检查。
检查方法：观察检查和钢尺、焊缝检测尺检查。
7、对规定进行酸洗、钝化处理后的焊缝及其附近表面的质量应符合设计文件和下列规定；1）酸洗后的焊缝及其附近表面不得有明显的腐蚀痕迹、颜色不均匀的斑纹和氧化色。
2）酸洗后的焊缝表面应用水冲洗干净，不得残留酸洗液。
3）钝化后的焊缝表面应用水冲洗，呈中性后擦干水迹。
检查数量：全部检查。
检查方法：观察检查和PH值检直，设计文件规定的其他检查方法及检查记录。
GB50236现场设备工业管道隔热工程施工及验收规范
GB50236现场设备工业管道隔热工程施工及验收规范1. 引言本文档旨在规范现场设备工业管道隔热工程的施工和验收，确保施工过程符合相关标准和规范，保证工程质量和安全性。
2.施工规范2.1 施工前准备- 施工前需对施工场地进行清理，确保没有杂物和障碍物。
- 确保施工所需的材料和设备齐全，并经过检验合格。
- 确保施工人员具备相关证书和操作技能。
2.2 施工程序- 根据工程图纸和设计要求，制定详细施工方案。
- 管道隔热材料的剪切、拼接和固定应符合相关标准。
- 采用合适的隔热材料包覆管道，确保隔热层的完整性和紧密性。
- 施工过程中需注意保护现场设备和管道的安全，避免损坏。
2.3 施工质量控制- 施工人员需进行质量自检，并及时发现和处理问题。
- 管道隔热材料的厚度、紧固件的使用和紧固力度等应符合规范要求。
- 管道接口的隔热处理应严密可靠，防止热量泄漏。
- 施工现场应保持整洁，材料及垃圾应妥善处理。
3. 验收规范3.1 验收前准备- 验收前应与施工方进行沟通，确保施工工序完成，并清理施工现场。
- 准备验收所需的测量工具和设备，并保证其准确度和可靠性。
3.2 验收内容- 检查隔热材料的外观质量和覆盖层的厚度是否符合要求。
- 检查管道接口的隔热处理是否完整、紧密。
- 进行管道热阻和导热系数的测量，确保其满足设计要求。
- 对施工现场进行环境卫生的检查，保证整洁无杂物。
3.3 验收标准- 隔热材料的外观应无损坏，覆盖层应均匀致密。
- 管道接口隔热层应完整、紧密，无漏隙。
- 管道热阻和导热系数应符合设计要求。
- 施工现场应整洁，无杂物和垃圾。
4. 总结本文档根据相关标准和规范，对现场设备工业管道隔热工程的施工和验收进行了规范说明。
通过严格的施工质量控制和验收标准的制定，可保证工程施工质量和安全性。
各相关方应按照本文档要求进行施工和验收工作，提高工程质量和安全水平。
GB50236-98_焊接要求规范[1]
![GB50236-98_焊接要求规范[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/379d962b6edb6f1aff001fed.webp)
现场设备、工业管道焊接工程施工及验收规范GBJ236－82目录第一章总则第一节概述第二节一般规定第二章碳素钢及合金钢的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四节焊前预热及焊后热处理第三章铝及铝合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四章铜及铜合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第五章焊接工艺试验第一节试验原则第二节试验要求第三节试验评定第六章焊工考试第一节一般规定第二节焊工操作技能考试第三节附则第七章焊接检验第一节焊接前检查第二节焊接中间检查第三节焊接后检查第四节焊接工程交工验收附录附表1附表1-1附表1-2附表2附表3附表4附表5附表6附表7附表8附表9附表10附表11附表12附表13附表14附表15编制说明主编部门：化学工业部批准部门：国家基本建设委员会实行日期：1982年8月1日国家基本建设委员会文件(82)建发施字25号关于颁发《现场设备、工业管道焊接工程施工及验收规范》的通知国务院有关部、总局，各省、市、自治区建委，基建工程兵：由我委委托化学工业部负责组织有关单位编写的《现场设备、工业管道焊接工程施工及验收规范》，经有关部门会审,现批准为国家标准施工及验收规范，编号为GBJ236—82，自一九八二年八月一日起实行。
本规范由化学工业部基建局管理和解释。
一九八二年一月二十日第一章总则第一节概述第1.1.1条为指导设备和工业管道的焊接工程特制定本规范。
它适用于石油、化工、电力、冶金、机械和轻纺等行业工程建设的施工现场。
第1.1.2条本规范适用于碳素钢(含碳量小于或等于0.3%)、合金钢(普通低合金结构钢、低温用钢、耐热钢及奥氏体不锈钢)、铝及铝合金(工业纯铝及防锈铝合金)、铜及铜合金(紫铜及黄铜)的手工电弧焊、氩弧焊、埋弧焊、二氧化碳气体保护焊和氧－乙炔焊。
第 1.1.3条用于现场焊接作业的其他标准和设计文件中的技术要求和规定，不得低于本规范。
第1.1.4条焊接作业的安全技术、劳动保护等应按现行有关规定执行。

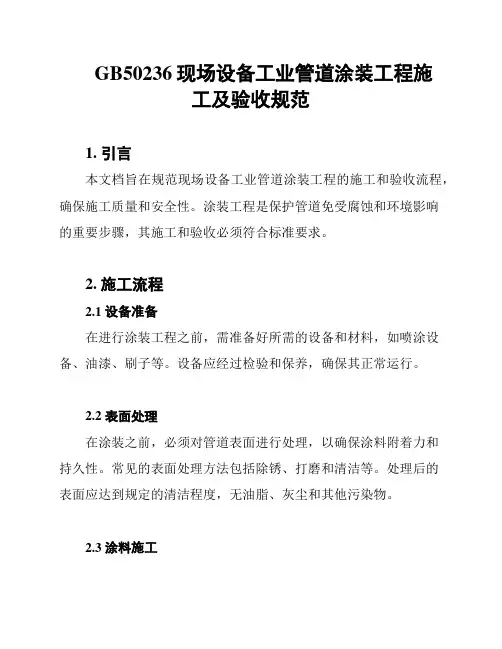

GB50236现场设备工业管道涂装工程施工及验收规范
