各种绞车技术参数
产品图片
技术参数
项目JD系列调度绞车
型号JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02
绳速(m/s) 0.53 0.7 0.73 1.086
绳径(mm) 7.7 12 12.5 15.5
容绳量(m) 100 250 400 400 卷筒
宽度(mm)
直径(mm)
电动机
型号
功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380
外形尺寸长(mm)
宽(mm)
高(mm)
传动比
总重(Kg) 232 370 542 1370
主要用途
主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。
Jd系列
产品图片
技术特征
JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。
JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。
JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。
技术参数
型号JD-1（JD-11.4）JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)
牵引力KN 10 16 25 30
绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632
容绳量m 400 400 650 650
绳径mm Φ12Φ16Φ20Φ20电机动车辆功率kw 11.4 52 40 45 外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重kg 550 1460 2800 2800
主要用途
JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。
技术参数
型号JD-1 JD-1.6 JD-2.5 JD-4
技术参数(JD-11.4) (JD-25) (JD-40) (JD-55) 牵引力kN 10 16 25 40 钢丝绳直径mm 12.5 15 18.5 21.5 容绳量m 400 400 400 760 电动机功率kW 11.4 25 40 55 电压V 380/660 380/660 380/660 380/660 外形尺寸
(长×宽×高)
mm
1120×
766×
727
1435×
1217×
1255
2670×
1794×
1375
3150×
2280×
1635 质量kg 542 1542 2700 5600
JDD-22(C)
技术参数
牵引力（Kn）平均绳速（m/s）钢丝绳直径（mm）电动机功率（kW）电压（V）质量（kg）137 0．115 22 22 380/660 2668
主要用途
本绞车适用于铁道站调运车辆，亦可用来拖运重物。
JDM
技术特征
绞车由电动机、减速器、摩擦轮组成。
具有结构先进、体积小、重量轻、效率高、操作方便、投资费用少、维护费用低等特点。
用本系列各型绞车，配以各种辅机和电器设备，即可组成合理的调车系统。
技术参数
型JDM-14 2JDM-20 2JDM-25 2JC-200 4JC-250 2JDM-30
注：JDM-14型又称JDD4-22，20，25，30型均为双速型，所列技术参数如因设计有所改动JDHB
技术参数
JHS
技术特征
该产品系我公司2001年最新开发的实用型专利产品，在结构上采用了球面蜗轮副传动，手动拨叉实现换挡调速，快速可到慢速的5－6倍，可大提高工作效率，与传统的双速纺车相比有结构紧凑、体积小、噪音低、运转平稳、调速灵活、安全可靠、手动刹车、断电自锁等特点。
技术参数
主要用途
JHS型双速系列回柱绞车均具有隔爆性能，主要适用于煤矿井下回柱放顶，亦可在运输、牵引中作运料、移溜槽等辅助工作。
JH
技术特征
JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。
技术参数
主要用途
JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作
JHSB
技术特征
1. 采用“双轴多级”传动特点，实现了大的传动比。
2. 采用“齿-联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大速比，很好地实现了快、慢速矿用绞车的一体化。
3. 采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的作业，也很方便地进行不同工作地点的自移。
4. 传动效率高、工作效率高、容绳量大、节能。
5. 操作简单、使用方便，并具有可靠的双闸制动。
6. 结构工艺简单，可靠，成本低。
7. 使用寿命长、维护维修费用低。
技术参数
外形及安装尺寸。
绞车技术参数
绞车技术参数设备名称：调度绞车设备型号：JD-1配套电机型号、功率：YBJ-11.4 11.4KW 最大牵引力：10KN绳速：0.433-1.033m/s钢丝绳直径：12mm容绳量：400m设备名称：调度绞车设备型号：JD-1.6配套电机型号、功率：YBJ-25-4 25KW 最大牵引力：16KN绳速：0.733-1.399m/s钢丝绳直径：16mm容绳量：400m设备名称：调度绞车设备型号：JD-2.5配套电机型号、功率：YBJ-40-4 40KW 最大牵引力：25KN绳速：1.25m/s钢丝绳直径：20mm容绳量：600m设备名称：调度绞车设备型号：JD-4配套电机型号、功率：YBJ-55-4 55KW 最大牵引力：40KN绳速：1.25m/s钢丝绳直径：22mm容绳量：750m设备名称：回柱绞车设备型号：JH2-5配套电机型号、功率：YB132M-4 7.5KW 最大牵引力：50KN绳速：0.13/0.21m/min钢丝绳直径：16mm容绳量：80米设备名称：回柱绞车设备型号：JH2-8配套电机型号、功率：YB160M-6 7.5KW最大牵引力：80KN绳速：0.072/0.11 m/min钢丝绳直径：17mm容绳量：100米设备名称：回柱绞车设备型号：JH-6配套电机型号、功率：YB160M-4 11KW 最大牵引力：56.4KN绳速：0.118 m/min钢丝绳直径：14mm容绳量：120米设备名称：回柱绞车设备型号：JH2-14配套电机型号、功率：YB200L-6 18.5KW 最大牵引力：140KN绳速：0.168 m/min钢丝绳直径：23mm容绳量：170米设备名称：双速绞车设备型号：SDJ-8配套电机型号、功率：YB2-160M-6 7.5KW 最大牵引力：100/13KN绳速：4.17-6.88/30.87-50.92m/min钢丝绳直径：17mm容绳量：200米设备名称：双速绞车设备型号：SDJ-14配套电机型号、功率：YB200L-6 18.5KW 最大牵引力：140/21KN绳速：7.29-10.63/47.67-69.45m/min钢丝绳直径：21.5mm容绳量：155米设备名称：双速绞车设备型号：JDHB25/37配套电机型号、功率：YBK2-225M-6 30KW 最大牵引力：250/37KN绳速：7.756-11.56/53.31-80.1 m/min钢丝绳直径：26mm容绳量：200米设备名称：双速绞车设备型号：SDJ-28A配套电机型号、功率：YB250M-6 37kw 最大牵引力：280/32KN绳速：7.78-12.45/62.4-99.79 m/min钢丝绳直径：26mm容绳量：325米。
调度绞车、稳车、单绳绞车参数
调度绞车系列产品规格及性能JD系列调度绞车主要用于矿井内的上下山、井下车场、中间巷道和采区运输巷等调度矿车、掘进头调度绞车以及进行地面调度和拖拽搬运重物等作业。
亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。
绞车的电器部分可配置隔爆和非隔爆两种形式。
也可根据用户要求配置1140/660V隔爆电机，并可双向操作。
绞车的电气设备均具有防爆性能，可在有瓦斯及煤尘的矿井条件下使用。
JD系列调度绞车结构概述该系列绞车由下列主要部件组成：电动机、卷筒、行星齿轮传动装置、刹车装置和机座。
绞车的传动采用了两组内齿轮传动付和一组行星齿轮系。
电机齿轮与小内齿轮组成一对内齿轮付。
连轴齿轮与另一小内齿轮又组成一对齿轮付。
另一个连轴齿轮为太阳轮，与装在大齿轮架上的两个行星齿轮相啮合，两个行星齿轮与大内齿轮啮合。
电动机运转后，若刹紧大内齿轮上的刹车带（块），同时使卷筒松闸。
此时，行星齿轮一面绕着心轴自转，一面绕着太阳轮公转。
在行星齿轮带动下，通过齿轮架带动卷筒旋转进行工作。
若刹紧卷筒上的刹车带（块），松开大内齿轮，于是卷筒停止工作，行星轮仅绕心轴自转并迫使大内齿轮进行旋转。
如果使卷筒和大内齿轮上的刹车带（块）都松开，则两种运转都有可能出现。
绞车可通过两个刹车装置交替刹紧、松开、调节牵引速度。
绞车的试运转和安装绞车在使用前应进行空运转试车。
试车前先将绞车盘转2-3转，确认无问题时再启动电机，使绞车正反各转15分钟，如果声音不正常或电流过大，应立即停车检查进行调整，最后检查各处地脚螺栓是否紧固，再进行绞车负荷试验。
绞车安装基础选择原则：1、绞车安装地点应平整，视线开阔，便于操作观察。
2、卷筒应与滑轮或矿车挂钩对中，此中心线力求与绞车轴线垂直。
3、绞车使用地点如果经常变动时，可用木板或槽钢作底盘，将绞车紧固其上，然后再用地锚将底盘固定。
如永久安装，绞车可安于混凝土地基上。
绞车安装必须稳定，可靠。
绞车参数表

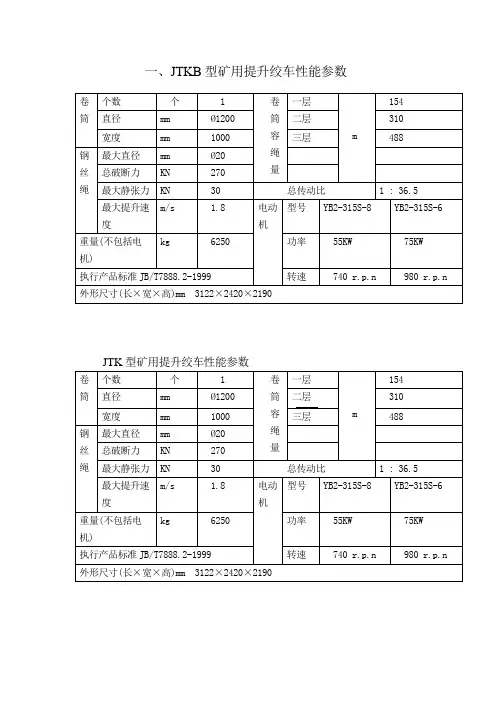

一、JTKB型矿用提升绞车性能参数
JTK型矿用提升绞车性能参数
二、JTKB型矿用提升绞车性能参数
三、JTP-1.2主要技术参数表
注：1. 最大提升速度为按卷筒名义直径，一层缠绕时的概算值
2. 表中列出的提升高度或运输长度是按表中最大钢丝绳直径计算的。
3. 钢丝绳由用户自备（重要用途钢丝绳标准：GB8918-2006）。
四、主要技术参数表
注：1. 最大提升速度为按卷筒名义直径，一层缠绕时的概算值
2. 表中列出的提升高度或运输长度是按表中最大钢丝绳直径计算的。
3. 钢丝绳由用户自备（重要用途钢丝绳标准：GB8918-2006）。
五、主要技术参数
注：1. 最大提升速度为按卷筒名义直径，一层缠绕时的概算值
2. 表中列出的提升高度或运输长度是按表中最大钢丝绳直径计算的。
3. 钢丝绳由用户自备（重要用途钢丝绳标准：GB8918-2006）。
绞车技术参数
绞车技术参数
MPW55（ZJ-90/55D）张紧绞车单元作为张紧装置技术参数如下
1、具有断带时自动发出停机信号和胶带打滑时自动增加拉紧力的保
护功能
2.、可与输送机集控装置连接，实现远距离控制
3、绞车部分: 峰值张力为250KN, 正常工作张力为75KN-125KN。
4、收到停车信号后的相应时间为3秒，速度为24.3米/每分。
5、要求甲方游动小车的滑轮组3个，即6倍绳
6、主电机;技术参数; 55KW、500V、4级、IP55
7、变频器;技术参数;电压及功率范围三相:U3输入=380-415伏，10%三相:U5输入=380-500伏，10%三相:U7输入=525-690伏，10% 频率:5-63赫兹
8、减速器;技术参数;速比114：1，输出力矩110000Nm,.
9、液压部分; 技术参数; Q=1.5CC/REV,P=75Bar, 电机部分; 技术参数;电压380V,50HZ
10、滚筒直径510毫米，
11、绳速24.5米/分
12、自带PLC控制系统（AB公司PLC）。
北京山潜天恒科技有限公司。
各型号调度绞车参数
牵引力
kN
39.2
钢丝绳直径
mm
21.5
容绳量
m
760
电动机功率
kW
55
电压
V
外形尺寸(长×
宽×高)
mm
380/660 3150×2280×
1635
减速器
电控
减速比
主开关
157 181.17
QC83-80N QC83-80N
回柱绞车技术参数
平均绳速 (m/s)
电动机
滚筒尺寸(mm)
功率 (kW)
电压(V)
直径
宽度
0.17
7.5
380/660
276
272
0.102
7.5
380/660
280
230
V
mm
钢丝绳 直径 (mm)
16 15.5
380/660 2670×1794×
1375
容绳量 (m)
80 80
JD-55型调度绞车技术参数
慢速时 140(平均) 200(平均) 300(平均)
牵引力KN 快速时
10
16
35
慢速
m/s
0.116
0.118
0.126
快速
m/s
0.915
1.098
1.145
容绳量
m
160
250
350
绳径
mm
Φ21.5
Φ24.5
Φ31
电机功率
kw
15
22
45
2500*720*81 3158*970*10 3845*1070*1
外型尺寸
mm
1
30
JZ系列凿井绞车技术参数
JZ系列凿井绞车技术参数结构概述该系列绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。
1、主轴装置主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。
卷筒与齿轮、制动轮靠紧配铜套和螺栓联结成一个整体，齿轮又通过键与主轴相连，故主轴仅随卷筒旋转而不传递扭矩。
钢丝绳出绳方向为上出绳。
2、减速器减速器是采用球面蜗轮副减速，加有一级变速齿轮。
转换变速手柄快慢速位置，可变换快慢两种速度。
双筒10吨绞车有一套差动系统，将差动手柄放在直通位置，减速器输出轴两齿轮的转速完全一致；若将差动手柄放在差动位置，则该两齿轮可产生相对转动，即起差动作用。
3、工作制动器工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸，停止电机则弹簧力制动。
4、安全制动器完全制动器为瓦块浮动式，靠重锤下落进行制动，电动液压推动器松闸。
绞车的润滑1、减速器采用冬用HL-20齿轮油或HG-24饱和气缸油润滑，其油面应保证蜗杆全部浸入油中。
减速器使用一年换一次油。
2、主轴轴承及减速器输出轴端的轴承应定期更换或补充4号钙基润滑脂，两年换一次油。
3、在每次开车前应给开式齿轮加注润滑油。
4、其余需要润滑部位应在每次开车前加油润滑，特别是减速器输出轴上两个齿轮间的止推环和活动齿轮的轴套应加注润滑油。
绞车的调整绞车安装好后，必须进行检查和调整。
1、开式齿轮传动，齿侧间隙为0.42毫米，其接触面积沿齿高不小于40%，延齿长不小于50%。
2、检查工作制动器各传动系统是否灵活可靠，并调整松闸时闸瓦与制动轮间间隙不大于0.7-0.8mm。
3、检查安全制动器各传动系统是否灵活可靠，并调整松闸时闸瓦与制动轮间间隙不大于1.5mm。
4、检查工作制动器和安全制动器的控制电器与主电机是否联锁，即启动主电机工作制动器松闸，停止主电机则工作制动器制动，且只有安全制动器松闸才能启动主电机。
绞车的试运转绞车安装完毕经检查和调整确认无误后可对各润滑部位加油润滑，进行空载试运转，缠绕后进行负荷运转，逐渐加载至额定负荷。
搬运小绞车技术参数
（一）JD-40调度绞车 1、生产厂家：淮南煤矿机械厂 2、牵引力：30 KN4、容绳量：400m5、钢丝绳直径：φ18.5mm6、钢丝破断拉力总和：176 KN7、卷筒尺寸：620*580mm8、总减速比：42.249、外形尺寸：（长*宽*高）mm 2620*1794*139010、绞车重量（含电动机）：2700公斤（二）JD-55调度绞车1、生产厂家：淮南煤矿机械厂2、牵引力：40KN 4、 容绳量：760m5、钢丝绳直径：φ21.5mm 钢丝绳破断拉力总和：233 KN7、卷筒尺寸（直径*宽度）：600*680mm8、总减速比：33.3 10、整机外形尺寸：（长*宽*高）mm ：3150*2280*165311、绞车重量（含电动机）：5670公斤（三）JD-11.4调度绞车 1、厂家：淮南煤矿机械厂 2、牵引力：9.8 KN 4、容绳量：400m5、钢丝绳直径：φ12.5mm钢丝绳破断拉力总和：78 KN 6、卷筒尺寸：224*304mm 7、总减速比：40.688、外形尺寸（长*宽*高）mm ：1120*766*727 9、绞车重量（含电动机）： 542公斤（四）JD-2.5调度绞车1、生产厂家：徐州矿山设备制造有限公司2、牵引力：25KN 4、容绳量：400m5、钢丝绳直径：Φ20mm钢丝绳破断拉力总和：192 KN6、卷筒尺寸（直径*宽度）：φ620*580mm 7、外形尺寸（长*宽*高）：1900*2350*1370 8、绞车重量（含电动机）： 2 800公斤（五）JD-2.5调度绞车1、生产厂家：安徽省宿洲龙华机械制造有限公司2、牵引力：25KN5、容绳量：400m6、钢丝绳直径：Φ20mm钢丝绳破断拉力总和：192 KN 7、卷筒尺寸（直径*宽度）：625*580mm 8、外形尺寸（长*宽*高）mm ：1790*1270*14809、绞车重量（含电动机）： 2450公斤 （六）JD-1.6调度绞车1、厂家：徐州矿山设备制造有限公司2、牵引力：16KN 4、容绳量： 400m5、钢丝绳直径：φ16mm钢丝绳破断拉力总和：123 KN 6、卷筒尺寸：300*356mm7、外形尺寸（长*宽*高）：1350*1140*1190 8、绞车重量（含电动机）：1460公斤（七）JD-25调度绞车 1、生产厂家：淮南煤矿机械厂2、牵引力：17640牛顿力 4、容绳量：400m5、钢丝绳直径：φ15.5mm6、钢丝破断拉力总和：122 KN7、卷筒尺寸：310*400mm8、外形尺寸 （长*宽*高）：1435*1187*1235 10、绞车重量（含电动机）：1542公斤（八）JY50×1.40S 运输绞车 1、基准层上钢丝绳紧张力：快速：50KN, 慢速：100KN2、基准层上钢丝绳紧速度：快速：1.40m/s,慢速：0.65 m/s5、卷筒尺寸：直径*宽度：φ605*600mm6、容绳量： 700m7、钢丝绳直径：φ24mm8、外形尺寸：3382 *1510 *2232 mm （长*宽*高）9、整机重量（含电动机）：6000公斤 15、轨型：18,22,24kg/m （九）JM2-14 型 回柱绞车 1、生产厂家： 淮南煤矿机械厂 2、牵引力：140 KN4、容绳量： 150m5、钢丝绳直径：φ22mm6、、钢丝破断拉力总和：233KN7、卷筒尺寸（直径*宽度）：φ400*300mm 8、总减速比： 17510、绞车重量（含电动机）：2480公斤 11、外形尺寸（长*宽*高）：2655*978*988 （十）JH-14 型 回柱绞车1、生产厂家： 凯胜重工有限公司2、牵引力：140 KN3、平均绳速：0.113 m/s4、容绳量： 150m5、钢丝绳直径：φ22mm6、钢丝破断拉力总和：233KN7、卷筒尺寸（直径*宽度）：φ400*300mm 8、总减速比：175 10、绞车重量（含电动机）：2505公斤 11、外形尺寸（长*宽*高）：2792*978*1063（十一）JH-8回柱绞车1、生产厂家：徐州矿山设备制造厂2、形式：单滚筒缠绕式5、容绳量： 80m6、钢丝绳直径： 15.5mm钢丝破断拉力总和：122 KN7、卷筒尺寸： 280*320mm 8、传动比：181.29、外形尺寸（长*宽*高）：1550*530*570 10、绞车重量（含电动机）：650公斤（十二）JH-14回柱绞车1、生产厂家：徐州矿山设备制造厂2、形式：单滚筒缠绕式5、容绳量： 120m6、钢丝绳直径：φ22mm 钢丝破断拉力总和：233KN7、卷筒尺寸：φ380*300mm 8、总减速比： 1889、外形尺寸（长*宽*高）：20300*680*815 mm10、绞车重量（含电动机）：1400公斤（十三）JH2-5回柱绞车 1、厂家：徐州矿山设备制造厂 2、形式：单滚筒缠绕式 3、牵引力：平均49KN4、绳 速： 平均10.2m/min5、容绳量： 80m6、钢丝绳直径：φ16mm钢丝绳破断拉力总和：123 KN 7、卷筒尺寸： 276*272 8、总减速比：1579、外形尺寸：1510*624*515（长*宽*高） 10、绞车重量（含电动机）：622公斤（十四）SDJ-28双速多用绞车生产厂家：江苏省无锡市南泉煤矿设备厂 1、钢丝绳直径：Φ26mm 钢丝绳破断拉力总和：325KN 2、容绳量：325m6、外型尺寸（长*宽*高）：3200*983*1116 mm7、整机重量：4000公斤 8、卷筒尺寸：Φ500*520 mm（十五）JSDB-19双速多用绞车1、生产厂家：安徽省宿州市龙华机械厂2、容绳量：400m3、钢丝绳直径：Φ30mm 钢丝绳破断拉力总和：433KN7、外型尺寸（长*宽*高）：3500*1455*1270 mm8、整机重量：5500公斤 9、卷筒尺寸：Φ600*768 mm（十六）JSDB-25双速多用绞车1、生产厂家：安徽省宿州市龙华机械厂2、容绳量：500m3、卷筒尺寸：Φ580*730 mm4、钢丝绳规格：直径：Φ30mm 钢丝绳破断拉力总和：433KN8、外型尺寸（长*宽*高）：4010*1210*1135mm9、整机重量：7600公斤（十七）SQ-1200/55型顺槽连续牵引车1、生产厂家：兖矿集团常州科学技术开发研究所2、绞车功率：55KW3、牵引力：50KN4、平均绳速：1m/s5、钢丝绳直径：φ21.5mm6、卷筒尺寸：1200mm7、最大容绳量：500m8、电动机规格型号：YB280M- 69、减速器型号：ZDGYK-111，传动比：12.510、电力液压制动器：YWZ5-31511、外形尺寸（长*宽*高）：2400*1500*140012、轨距：900mm 600mm（十八）SQ-80/75型牵引绞车1、生产厂家：常州科研所2、功率：75KW3、牵引力：60KN4、速度：1～1.7m/S5、钢丝绳直径：φ22mm-φ24 mm6、滚筒直径：φ1200mm7、容绳量：1000m8、电动机：YBK2-280S-49、转速：1480r/min10、减速器型号：DBYK280生产厂家：常州减速机总厂有限公司11、防爆型电力液压推动器：BEd201/6（十九）SQ-80/110B型牵引绞车1、生产厂家：常州科研所2、功率：110KW3、牵引力：80KN4、速度：1～1.67m/S5、钢丝绳直径：φ24mm6、滚筒直径：φ1200mm7、容绳量：1000m8、轨距：900m9、减速器型号：DBYK-28010、防爆型电力液压推动器：Bd301/6（二十）SQ-90/132型牵引绞车1、生产厂家：常州科研所2、功率：132KW3、牵引力：90KN4、无极变速：0.2～2.4m/S5、钢丝绳直径：φ22～24mm6、滚筒直径：φ1400mm7、容绳量：1000m8、轨距：900m（二十一）JWB110BJ型牵引绞车1、生产厂家：常州市武进矿用设备厂2、功率：110KW3、牵引力：80KN4、无极变速：1～1.67m/S5、钢丝绳直径：Φ24mm6、滚筒直径：φ1200mm7、容绳量： 1000m8、轨距：900m9、减速器型号：CKDCYK280生产厂家：江苏省金象减速机有限公司10、防爆型电力液压推动器：BEd201/611、电力液压鼓式制动器：BYW-500/201(二十二)、SQ-100/132P型牵引绞车1、生产厂家：常州科研所2、功率：132KW3、牵引力：100KN4、牵引速度：0-1-2 m/S5、钢丝绳直径：φ26mm6、滚筒直径：φ1200mm7、轨距：900m。
各种绞车及钢丝绳全参数表
各种绞车参数表正提绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静力Sbmax：Sbmax =Qd（sinα+f1cosα）+Pk×Lc(sinα+f2ccosα)式中：Sbmax：最大静力，Kg；Qd=Q+Qc，Qc：容器（包括连接装置）的重量，Kg；Q：容器的载重量，即实际一次提升量，Kg；α：巷道的最大倾斜角度； Pk：钢丝绳的单重，Kg/m；Lc：提升距离，m；f1:提升容器在倾斜轨道上的阻力系数,通常取0.01 ；f2：钢丝绳的磨擦阻力系数，通常取 0.40；(2)、安全系数的测定：Sb/Sbmax≥6.5;根据规程规定,即计算值大于6.5时,钢丝绳满足提升要求。
对拉绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静力Sbmax：Sbmax =Qd（sinα+f1cosα）式中：Sbmax：最大静力，Kg；Qd=Q+Qc，Qc：容器（包括连接装置）的重量，Kg；Q：容器的载重量，即实际一次提升量，Kg；α：巷道的最大倾斜角度；f1:提升容器在倾斜轨道上的阻力系数,通常取0.01 ；(2)、安全系数的测定：Sb-3×F/Sbmax≥6.5;根据规程规定,计算值大于6.5时,钢丝绳满足提升要求。
F:绞车牵引力,千克力.(25KW绞车牵引力为1800千克力)（二）提升运输能力验算1、各类绞车具体技术要求参数绞车及钢丝绳运输时最大端载荷为：Q总=Q（Sinα±f1Cosα）+qL(Sinα±f2Cosα)。
钢丝绳安全系数：m=Qq/Q总式中：Q----提升或拖运设备重量；q----每m钢丝绳单重；α--- 巷道坡度；f1----设备或车辆运动阻力系数轨道提升运输取0.01，底板拖运取0.3；f2----提升钢丝绳运动阻力系数轨道提升运输取0.02，底板拖运取0.02。
Qq---- 钢丝绳破断拉力。
M ----钢丝绳安全系数，轨道提升运输取6.5，底板拖运取3.5。
内蒙古矿用调车绞车参数
内蒙古矿用调车绞车参数1. 引言内蒙古地区是中国重要的矿产资源基地，矿用调车绞车在矿山运输中起着至关重要的作用。
本文将详细介绍内蒙古矿用调车绞车的参数，包括工作能力、结构特点、安全性能等方面。
2. 工作能力内蒙古矿用调车绞车的工作能力主要包括额定起重量、额定速度和额定功率等指标。
2.1 额定起重量额定起重量是指矿用调车绞车能够连续安全起吊的最大负载重量。
根据不同的使用场景和需求，内蒙古地区常见的矿用调车绞车额定起重量通常在10吨到100吨之间。
2.2 额定速度额定速度是指矿用调车绞车在正常工作状态下，提升、下降、前进和后退等动作所达到的速度。
根据实际需求，内蒙古地区的矿用调车绞车通常具有不同的额定速度范围。
2.3 额定功率额定功率是指矿用调车绞车所需的电力或燃料功率。
内蒙古地区常见的矿用调车绞车通常采用电动方式，其额定功率根据起重量和速度等参数进行匹配。
3. 结构特点内蒙古矿用调车绞车的结构特点主要包括起升机构、行走机构、转向机构和控制系统等方面。
3.1 起升机构起升机构是矿用调车绞车实现起升动作的关键部件，通常由电动机、减速器、制动器和钢丝绳组成。
钢丝绳通过滑轮组使载荷上升或下降，实现货物的起吊和放下。
3.2 行走机构行走机构是矿用调车绞车实现前进、后退等移动动作的关键部件，通常由电动机、减速器和轮胎等组成。
行走机构通过驱动轮胎转动来推动整个绞车在轨道上移动。
3.3 转向机构转向机构是矿用调车绞车实现转向运动的关键部件，通常由液压系统和转向器组成。
转向机构能够使绞车在矿山狭窄的工作环境中灵活转向，提高工作效率和安全性。
3.4 控制系统控制系统是矿用调车绞车的核心部分，通常由主控制器、传感器、执行机构和人机界面等组成。
控制系统能够实现对矿用调车绞车的起升、行走和转向等动作进行精确控制，保证工作安全和效率。
4. 安全性能内蒙古矿用调车绞车在设计和使用过程中必须满足严格的安全标准，以确保工人和设备的安全。
调度绞车技术参数
调度绞车技术参数调度绞车调度绞车(dispatch winder)调度绞车主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作，也可用于回采工作面和掘进工作面装载站上调度编组矿车。
JD型绞车均用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。
调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。
JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。
调度绞车是用于调度车辆的一种绞车，常用于井下采区、煤仓及装车站调度室、牵引矿车，也可用于其他辅助牵引作业。
调度绞车的电气设备具有防爆性能，可用于有煤尘及瓦斯的矿井.熟悉改设备的李振波操作员围大家介绍调度绞车的主要参数，他对于这一方面比较熟悉下面就是技术参数:型号JD-0.5 JD-1(JD-11.4) JD-1.6 JD-2 JD-2.5 JD-3 zmkj001机重kg:220牵引力KN 5 10 20 20 25 30绳速m/s 0.6-1.2 0.43-1.03 0.61-1.2 0.6-1.2 1.115-1.632 1.115-1.63绳径mm 9.3 12.5 15.5 15.5 20 20容绳量m 150 400 400 400 400-650 400-650电动功率Kw 3 11.4 22 25 40 45外型尺寸mm 955*540*450 1100*765*730 1350*1140*1190 1385*1140*1190 1900*2350*1370 1900*2350*1370提供技术参考：*151*54721*833机重Kg 220 550 1460 1650 2800 2800牵引力:5绳速m/s:0.6-1.2绳径mm:9.3容绳量m:150电动功率kw:3外型尺寸mm:955*540*450工作条件：1.环境温度－10～40℃2.环境相对湿度不超过95%（25℃）3.海拔高度在2000m以下。
