初中物理电流和电路专项测试(含答案解析)
初中物理电流和电路专项测试（含答案解析） 一、选择题 1．如图所示，无风条件下卡通造型铝箱气球两次均向带电棒靠近但未接触，气球（ ）
A. 不带电 B. 带正电 C. 带负电 D. 带电情况无法判断 【答案】 A 【解析】【解答】气球可以被带正电的物体吸引，也可以被负电吸引，说明气球不带电，A符合题意。 故答案为：A. 【分析】带电体可以吸引不带电的轻小物体。
2．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（ ）
A. 电流表示数变小，电压表示数变小 B. 电流表示数变小，电压表示数变大 C. 电流表示数不变，电压表的示数变小 D. 电流表示数不变，电压表示数变大 【答案】A 【解析】【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流； 当电键S闭合时，R1和电流表、电压表被短路，电表示数为0， 所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，A符合题意，BCD不符合题意． 故答案为：A． 【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算分析电压表和电流表的变化.
3．下列物理量的估计最接近实际的是（ ） A. 家用电冰箱每日耗电约为1度 B. 家用空调的额定功率约为100W C. 电动自行车的电瓶电压约为3V D. 家用洗衣机的额定电流约为10A 【答案】A 【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A正确； B、家用空调的额定功率约为1000W；故B错误； C、电动自行车的电瓶电压约48V；故C错误； D、家用洗衣机的额定电流约2A；故D错误； 故选A． 【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
4．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。如图所示的电路中，符合上述要求的是（ ）
A. B. C. D.
【答案】 D 【解析】【解答】玩具车上的电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独的开关，D符合题意。 故答案为：D. 【分析】并联电路中各支路的用电器可以互不影响的工作。
5．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关 只控制吸尘器电动机M。在如图所示的四个电路图中,符合上述要求的是（ ）
A. B. C. D.
【答案】 D 【解析】【解答】根据电路要求，两个开关分别控制不同用电器，则电路是并联电路，各支路有单独的开关和用电器，D符合题意。 故答案为：D. 【分析】根据电路要求，各用电器互不影响的电路是并联电路。
6．压敏电阻的阻值随所受压力的增大而减小。下列电路中，符合电表示数随压力增大而减小的电路是（ ）
A. B. C. D.
【答案】 A 【解析】【解答】BC、由图知,定值电阻R0与压敏电阻并联，因并联电路中各支路独立工作、互不影响，所以,压力变化时,通过R0的电流不变；因压敏电阻的阻值随所受压力的增
大而减小，所以，压力增大时，压敏电阻的阻值减小，由I＝ 可知，通过压敏电阻的电流增大；因并联电路中干路电流等于各支路电流之和，所以，干路电流增大，C选项中电流表位于干路，B选项中电流表位于压敏电阻的支路，电流表的示数均增大，BC不符合题意； AD、定值电阻R0与压敏电阻串联，因压敏电阻的阻值随所受压力的增大而减小，所以，压
力增大时，压敏电阻的阻值减小，电路中的总电阻减小，由I＝ 可知，电路中的电流增大，由U＝IR可知,R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，压敏电阻两端的电压减小，D选项中电压表并联在R0两端，其示数增大；A选项中电压表并联在压敏电阻两端其示数减小，D不符合题意、A符合题意。 故答案为：A. 【分析】（1）定值电阻R0与压敏电阻串联时，根据压敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知压敏电阻两端的电压变化； （2）定值电阻R0与压敏电阻并联时，根据并联电路中各支路独立工作、互不影响可知压力变化时通过R0的电流不变，根据压敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知通过压敏电阻电流的变化，根据并联电路的电流特点可知干路电流的变化.
7．如图是玩具汽车的电路图，以下有关说法中正确的是（ ） A. 电动机与灯泡是并联的 B. 电动机与灯泡是串联的 C. 电动机与灯泡工作时两端的电压不相等 D. 开关S2控制整个电路 【答案】A 【解析】【解答】解： AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故A正确、B错误； C．并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故C错误； D．开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故D错误． 故选A． 【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，然后结合并联电路的电压特点进行解答．
8．在图（a）、（b）所示的电路中，电源电压相等且保持不变 . 只闭合电键S1 ， 三个电流表中仍有两个示数相同 . 同时闭合电路S1、S2 ， 三个电流表中仍有两个示数相同 . 正确的判断是（ ）
A. 只闭合电键S1 ， 示数相同的是电流表A1和A3
B. 同时闭合电键S1、S2 ， 示数相同的是电流表A2和A3
C. R1的阻值最大
D. R3的阻值最小 【答案】D 【解析】【解答】A、a图中电流表A2在支路上，A1在干路上，由并联电路的电流规律可知A1示数大于A2示数； B、b图中S2断开时R1R2串联，当S2闭合时R1短路电路中只有R2 , 根据欧姆定律可知S2闭合时的电流大于S2断开时的电流，综上所述只闭合电键S1 ， 示数相同的是电流表A2和A3
故A错误；同时闭合电键S1、S2 ， 示数相同的是电流表A1和A3 ， B不合题意；
D、同时闭合电键S1、S2 ， 示数相同的是电流表A1和A3相同说明R1R2并联以后的总电阻等于R3的阻值，根据电阻并联以后的总电阻比任何一个电阻都小可知，R3比R1、R2都小，D符合题意； C、根据题中的已知条件无法判断1、R2的大小关系，C . 故答案为：D . 【分析】根据电阻的并联和电阻的串联，以及并联和串联电路的电流规律，结合欧姆定律分析判断 .
9．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1 ， R2消耗的功率为3P1 ． 将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（ ） A. 串联时R1与R2两端的电压之比为3：1 B. 并联时R1消耗的功率为16P1
C. 并联时通过R1与R2的电流之比为1：3 D. 并联时两电阻消耗的总功率 P1
【答案】 B
【解析】【解答】解：（1）R1、R2串联时，通过两电阻的电流相等， ∵P=I2R，且P2=3P1 ，
∴R2=3R1 ，
∵U=IR， ∴U1：U2=R1：R2=1：3；
电路中的电流I= = = ， 则P1=I2R1=（ ）2R1= ．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，
R1消耗的功率为P1′= =16P1； ∵I= ， ∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；
电路消耗的总功率P总′= + = + = ×16P1= P1 ． 故选B． 【分析】（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2
并联在同一电源两端时，根据并联电路的电压特点和P= 求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P= 求出R2消耗的电功率，进一步得出两电阻消耗的总功率．
10．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2 ． 下列判断中正确的是（ ）
A. U1＞U2 B. U1＜U2 C. I1＞I2 D. I1＜I2
【答案】B
【解析】【解答】当开关S1、S2 闭合，S3 断开时，R1、R2 串联，电压表测量R1 两端的电压，电压表的示数为U1 ；当开关S1、S3 闭合，S2 断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1
＜U2 ，A不符合题意，B符合题意；当开关S1、S2 闭合，S3 断开时，R1、R2 串联，电流表
的示数为I1；当开关S1 、S3 闭合，S2 断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1 +R2不变，由I=U/R知道，电路的电流不变，即I1 =I2 ， CD不符合题意， 故答案为：B。 【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.
11．为了提高学生应用能力保护国家资产，我校在微机室设置前后两扇门，只有当两扇门都关上时（关上一道门相当于闭合一个开关），办公室内的指示灯才会亮，表明门都关上了下列四幅图中符合要求的电路图是（ ）
A. B. C. D. 【答案】 A 【解析】【解答】解：由题意可知，办公室内的指示灯是由两个开关控制的，当两个开关都闭合时，灯才亮，说明两个开关是串联的， A、两个开关和灯串联，只有两个开关都闭合时，指示灯才会发光，符合要求； B、两个开关都闭合时，灯泡和电源都被短路，不符合要求； C、图中两个开关并联，闭合任何一个开关，指示灯都会发光，不符合要求； D、当S1闭合时，电源被短路，不符合要求。 故答案为：A。 【分析】结合题意，只有当两扇门都关上时，办公室内的指示灯才会亮，两个开关控制一
(物理)初三物理电流和电路专项测试卷(解析版)
（物理）初三物理电流和电路专项测试卷（解析版）一、选择题1．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（）A. 电路中电源电压为24VB. 电阻R1的阻值为27ΩC. 断开S1后，电压表的示数变大D. 断开S1前后，电流表的示数之比为4：1【答案】B【解析】【解答】解：（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压为6V，功率为4W，∵串联电路中总电压等于各分电压之和，∴电源的电压U=U L+U2=6V+12V=18V，故A不正确；∵串联电路中各处的电流相等，∴根据P=UI可得，电路中的电流：I=I L= = = A，根据欧姆定律可得：R L= = =9Ω，R2= = =18Ω；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，∵灯泡的实际功率变为原来的，∴根据P=I2R可得，此时电路中的电流即电流表的示数：I′= = = = A，断开S1前后，电流表的示数之比：I：I′= A： A=2：1，故D不正确；电路中的总电阻：R= = =54Ω，∵串联电路中总电阻等于各分电阻之和，∴R1=R﹣R L﹣R2=54Ω﹣9Ω﹣18Ω=27Ω，故B正确；电压表的示数：U2′=I′R2= A×18Ω=6V＜12V，即电压表的示数变小，故C不正确．故选B．【分析】（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电源的电压；根据P=UI求出电路中的电流，利用欧姆定律求出灯泡和R2的电阻；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，根据灯泡的实际功率变为原来的和P=I2R求出电路中的电流，进一步得出断开S1前后电流表的示数之比，利用欧姆定律求出电路中的总电阻，利用串联电路的电阻特点求出R1的阻值，再利用欧姆定律求出电压表的示数．2．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．3．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.4．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。
中考物理《电流和电路》专项练习题(附答案)
中考物理《电流和电路》专项练习题(附答案)一、单选题1．如图所示，比较A、B、C三处的电流大小，其中正确的是（）A．I A+I B＜I C B．I A+I B＞I C C．I A+I B=I C D．I A=I B=I C2．医用外科口罩与N95级口罩可根据飞沫颗粒的大小和气流速度，通过拦截、惯性碰撞附着、扩散吸附、静电吸引等多种机制捕捉含病毒分子的飞沫，起到良好的防病毒作用。
下列说法正确的是（）A．病毒分子没有惯性B．病毒分子间没有引力和斥力C．温度越高病毒分子的动能越小D．带静电物体对轻小物体有吸引作用3．有两个电阻，R1＝10Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1、I2、U1，U2分别为（）A．1∶1 5∶3B．5∶3 1∶1C．1∶1 1∶1D．5∶3 2∶34．如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合，下列说法正确的是()A．验电器的原理是同种电荷相互排斥，异种电荷相互吸引B．若验电器带负电，在这一过程中的瞬时电流方向是从手到金属箔C．若验电器的金属箔片未张开时，说明两箔片带有异种电荷D．若带上绝缘手套接触验电器验电器金属箔张角不变，是因为绝缘手套是绝缘体它不易导电也不能带电5．如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A．1.6A B．0.32A C．1.28A D．1.92A6．如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（）A．I1=I2+I3 B．I1=I2=I3C．I1>I2>I3D．I1<I2<I37．下列说法不正确的是（）A．摩擦起电并没有创造电荷，而是电荷的转移B．固体和液体很难被压缩是因为分子间存在斥力C．用手捏海绵，海绵的体积缩小了，说明分子间有空隙D．远远地闻到酒香是由于分子的无规则运动引起的8．下列说法中正确的是（）A．非金属都是绝缘体B．金属里的电子都是自由电子C．发生电中和现象时，物体所带的电荷都消失了D．绝缘体不容易导电是因为它几乎没有自由电荷9．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．10．电流表测某并联电路中两支路的电流分别为0.4安、1.3安，则干路中的电流为（）A．0.9安B．1.7安C．0.4安D．1.3安11．小刚拆开了家庭电路中常用的白炽灯泡和灯头，如图所示，则以下灯泡和灯头上的各部件中全部属于绝缘体的是（）A．灯头后盖、螺旋B．玻璃泡、锡块C．螺旋、金属片D．灯头后盖、玻璃泡12．下列哪一组全是绝缘体（）A．纯净的水、丝线、橡胶B．盐水、空气、陶瓷C．玻璃、摩擦过的塑料棒、碳棒D．钨丝、水银、碳棒二、填空题13．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于能转化成了能．14．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将，电流表A1示数的变化值与电流表A示数的变化值的比值将．（均选填“变小”、“不变”或“变大”）15．如题图甲所示，验电器A带正电，B不带电，A带正电的原因是它（选填“得到”或“失去”）电子，验电器A两金属箔张开的原因是。
九年级物理电流和电路专项检测试题(含答案解析)
九年级物理电流和电路专项检测试题（含答案解析）一、选择题1．在图（a）、（b）所示的电路中，电源电压相等且保持不变 . 只闭合电键S1，三个电流表中仍有两个示数相同 . 同时闭合电路S1、S2，三个电流表中仍有两个示数相同 . 正确的判断是（）A. 只闭合电键S1，示数相同的是电流表A1和A3B. 同时闭合电键S1、S2，示数相同的是电流表A2和A3C. R1的阻值最大D. R3的阻值最小【答案】D【解析】【解答】A、a图中电流表A2在支路上，A1在干路上，由并联电路的电流规律可知A1示数大于A2示数；B、b图中S2断开时R1R2串联，当S2闭合时R1短路电路中只有R2 , 根据欧姆定律可知S2闭合时的电流大于S2断开时的电流，综上所述只闭合电键S1，示数相同的是电流表A2和A3故A错误；同时闭合电键S1、S2，示数相同的是电流表A1和A3， B不合题意；D、同时闭合电键S1、S2，示数相同的是电流表A1和A3相同说明R1R2并联以后的总电阻等于R3的阻值，根据电阻并联以后的总电阻比任何一个电阻都小可知，R3比R1、R2都小，D符合题意；C、根据题中的已知条件无法判断1、R2的大小关系，C .故答案为：D .【分析】根据电阻的并联和电阻的串联，以及并联和串联电路的电流规律，结合欧姆定律分析判断 .2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
(物理)初三物理电流和电路专项测试题(含答案)
（物理）初三物理电流和电路专项测试题（含答案）一、选择题1．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（）A. 电路中电源电压为24VB. 电阻R1的阻值为27ΩC. 断开S1后，电压表的示数变大D. 断开S1前后，电流表的示数之比为4：1【答案】B【解析】【解答】解：（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压为6V，功率为4W，∵串联电路中总电压等于各分电压之和，∴电源的电压U=U L+U2=6V+12V=18V，故A不正确；∵串联电路中各处的电流相等，∴根据P=UI可得，电路中的电流：I=I L= = = A，根据欧姆定律可得：R L= = =9Ω，R2= = =18Ω；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，∵灯泡的实际功率变为原来的，∴根据P=I2R可得，此时电路中的电流即电流表的示数：I′= = = = A，断开S1前后，电流表的示数之比：I：I′= A： A=2：1，故D不正确；电路中的总电阻：R= = =54Ω，∵串联电路中总电阻等于各分电阻之和，∴R1=R﹣R L﹣R2=54Ω﹣9Ω﹣18Ω=27Ω，故B正确；电压表的示数：U2′=I′R2= A×18Ω=6V＜12V，即电压表的示数变小，故C不正确．故选B．【分析】（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电源的电压；根据P=UI求出电路中的电流，利用欧姆定律求出灯泡和R2的电阻；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，根据灯泡的实际功率变为原来的和P=I2R求出电路中的电流，进一步得出断开S1前后电流表的示数之比，利用欧姆定律求出电路中的总电阻，利用串联电路的电阻特点求出R1的阻值，再利用欧姆定律求出电压表的示数．2．轿车装有日间行车灯后可提高行车的安全性。

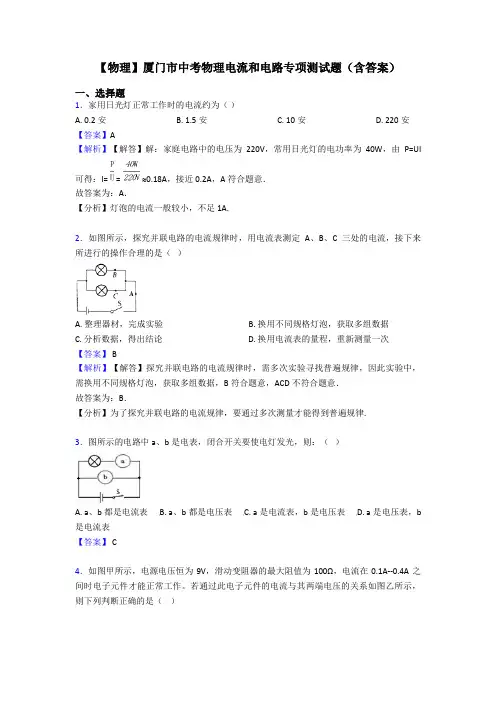

【物理】厦门市中考物理电流和电路专项测试题(含答案)
【物理】厦门市中考物理电流和电路专项测试题（含答案）一、选择题1．家用日光灯正常工作时的电流约为（）A. 0.2安B. 1.5安C. 10安D. 220安【答案】A【解析】【解答】解：家庭电路中的电压为220V，常用日光灯的电功率为40W，由P=UI可得：I= = ≈0.18A，接近0.2A，A符合题意．故答案为：A．【分析】灯泡的电流一般较小，不足1A.2．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.3．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C4．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。
若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6WC. 当P在中点时，电子元件与滑动变阻器的电压之比为1∶1D. 为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω--70Ω【答案】D【解析】【解答】A、由图乙可知电子元件工作时，电压与电流的关系不是经过坐标原点的一条直线，电压与电流的比值是变化的，即电阻是变化的，A不符合题意；B、由图乙知电子元件处于正常工作状态时，电路中的最小电流为0.1A，电路消耗的最小功率为P＝UI=9Ｖ×0.1Ａ=0.9W，B不符合题意；C、当P在中点时，滑动变阻器接入电路的阻值为50Ω；由图乙可知电子元件处于正常工作状态时的电阻最小值为R1==10Ω，最大值为R1==20Ω,根据串联分压的规律可知，电子元件正常工作时的电阻与滑动变阻器的电阻不相等，那么电子元件与滑动变阻器的电压之比不可能为1:1，C不符合题意；D、当电路中的电流为0.4A时，滑动变阻器的阻值最小，由图乙知此时电子元件两端的电压为4V，滑动变阻器两端的电压为U p=9V-4V=5V,R p==12.5Ω；当电路中的电流为0.1A时，滑动变阻器的阻值最大，由图乙知此时电子元件两端的电压为2V，滑动变阻器两端的电压为U p=9V-2V=7V,Rp==70Ω，D符合题意。

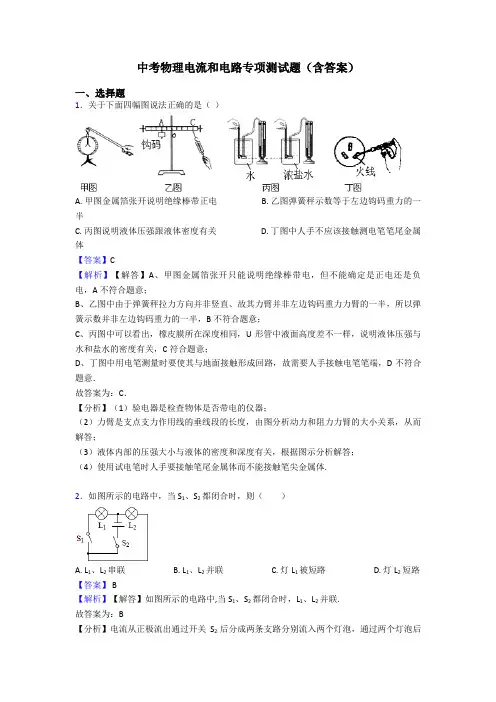

中考物理电流和电路专项测试题(含答案)
