超空泡射弹研究综述
总第166期2008年第4期 舰船电子工程ShipElectronicEngineering Vol.28No.4 13
超空泡射弹研究综述3
魏 平1) 侯 健1) 杨 柯2)
(海军工程大学兵器工程系1) 武汉 430033)(海军驻郑州地区军事代表室2) 郑州 450052)
摘 要 对国内外超空泡射弹研究现状进行综述。介绍国外超空泡射弹研究历程,阐述超空泡射弹研究建立的各种
模型,总结超空泡射弹数值计算和实验研究成果,最后对超空泡技术领域的研究方向进行展望。
关键词 超空泡;射弹;综述
中图分类号 TV131.2
SummaryofSupercavitatingProjectileResearches
WeiPing1) HouJian1) YangKe1)
(Dept.ofWeaponEngineering,NavalUniversityofEngineering1),Wuhan430033)
(MilitaryReprehensiveOfficeofNavyStationedinZhengzhouRegion2),Zhengzhou 450052)
Abstract Thecurrentstatusofsupercavitaingprojectilearesummarizedinthispaper.Theprocessofforeignsupercavi2
taingprojectileresearchareintroduced.Themodelsofsupercavitaingprojectilearereviewed.Andtheresultsofsimulationand
experimentaboutsupercavitaingprojectilearesummarized.Attheend,furtherresearchtopicsinthesupercavitaingprojectilefild
aresuggested.
Keywords supercavitation,projectile,summary
ClassNumber TV131.2
1 引言
超空泡技术是一种可以使水下高速运动航行
体获得90%减阻量的革命性减阻方法。利用这种
技术研制水下超空泡射弹,可以突破普通射弹水中
运动极限,显著减小水中射弹的速度,大大增加射
弹的行程和杀伤力,从而为舰(潜)艇提供有效的
防御能力。超高速超空泡射弹所具有的重要战术
应用价值,吸引了众多国家纷纷投入大量的人员和
资金对其进行研究。
2 超空泡射弹国外研究概况
70年代,为提高水中兵器的速度,俄美曾设计
了不同的水中兵器,它们都以火箭发动机为推进动
力,这就是早期的超空泡射弹的雏形,并为设计超空泡射弹打下了技术基础。
首次公开展出超空泡射弹样机的国家是俄罗
斯。1994年10月在雅典防务展览会上,俄罗斯展
示了“疾风”超空泡射弹样品。同样,在1995年3
月阿布扎比国际防务展览会上也陈列了该样品,并
从6月的技术报告得知,“疾风”高速反潜弹是一
种采用超空泡原理的水中兵器,弹径533毫米、弹
长8230毫米,可攻击水深400米范围内的潜艇目
标,水下运动速度约为83.3米/秒。1999年阿布
扎比国际防务展览会上向国际社会公开了经过改
进的E型Shkval(见图1),速度高达90-100米每
秒,不仅可以高速攻击敌方潜艇,而且能够反击敌
方发射的鱼雷武器,是目前已知唯一的定型并装备
部队的武器,并已经向少数国家出售,如印度和法
国等。据传俄罗斯目前正在研究带自导和更高速
的水下导弹,以及超空泡高速潜艇。另外,有报道
3收稿日期年月日,修回日期年月日作者简介魏平,男,硕士研究生,工程师,研究方向超空泡射弹设计及实验。侯健,男,博士后,副教授,研究方向舰炮武器研究。杨柯,男,助理工程师,研究方向舰炮武器研究。:20071012:2007124
::::
说俄罗斯还利用超空泡减阻原理设计了水下步枪,
可以有效杀伤20m以外的生物,并已经装备了俄
罗斯的蛙人部队。随着俄罗斯超空泡武器的面世,
超高速航行体逐渐揭开其神秘的面纱,成为各国学
者关注的焦点,并引起了全世界对超空泡技术研究
的浓厚兴趣。
图1 俄罗斯超空泡鱼雷
美国在1995年7月法国嘎纳水下防务技术研
讨会上展示了机载快速灭雷系统,它利用20毫米
的超空泡射弹,可击穿由机载蓝绿激光探雷系统发
现的水深50英尺范围内的锚雷和沉底雷。
近几十年来,美国海军水下作战中心(NU2
WC)在高级国防研究计划局(DARPA)和美国海
军研究所(ONR)的支持下,探索研究了两种实用
的超空泡技术:高速水下弹药系统(AHSUM)系统
和超空泡鱼雷。最新研发的AHSUM系统包括先
进的发射装置和可以在水下以超音速运动的射弹,
这套高速发射水下射弹系统可以为水面舰艇和潜
艇提供有效的末端防御。图2为实验用垂直真空
发射水柜(VVLT)和一组高速照片记录,照片记录
了当与水的自由表面成一定入水角度时超空泡物
体入水时的运动。VVLT由圆柱形水柜组成,水柜
可以安装与水平面成各种不同角度,水柜中有射弹
器、观察窗和射弹捕获器。超空泡鱼雷的研究在发
射、水动力特性、声学、制导和控制以及推进装置等
领域,还存在许多技术难题有待解决。
图2 垂直发射水柜及射弹照片
德国在超空泡水中兵器的研究方面进行了大
量的基础性实验研究工作,二战期间,德国就开始
进行超空泡射弹的试验,年代曾立项研究SG3
型超空泡射弹式水雷。年代末,由于安全形势的变化,这项水雷的研究工作未继续下去。该型水
雷的主要特点是不带推进装置和制导系统。
除此之外,80年代初,德国还研究了超空泡水
下导向射弹在运动中的性能,在射弹上配置惯性测
量装置,为控制此类射弹打下基础,此后,德国又在
高速水中兵器的导向方法方面进行了深入研究。
2003年,德国超空泡水下兵器的研究进入试
验研究阶段。德国超空泡武器的试验研究任务由
德国WTD71技术中心承担,该技术中心主要研究
国防舰艇与海军武器技术。
德国很早就建立了可在试验室条件下对1:l
的超空泡水下射弹进行试验的设施。可承担所有
试验的场地有两处与操纵、控制和声呐有关的试验
在WTD71中心分部的水下试验站进行。该试验
站位于石勒苏益格荷尔斯泰因州梅尔多夫市附
近的埃尔泊比特尔,有一个长500米、宽150米,与
波罗的海相通的水下试验场。在试验场的海底布
设了122个(原为244个)传感器阵的固定磁测量
系统和声跟踪系统。试验用超空泡水下武器从水
下发射装置中发射.在发射装置附近设有机动实验
室和车间。另一个试验场位于巴伐利亚州的上野
腾堡,属于WTD52技术中心管辖。在该中心有一
个深水垂直水筒,直径5米,深度为60米,德国人
将其称为水下弹道模拟器。垂直水筒内装满水,其
中设有可上下移动的水下摄影和摄像平台以及磁
轨迹跟踪系统,可高分辨率地记录射弹的弹道与运
动特性,视频系统是一台高分辨率的高速摄像机。
所使用的试验射弹直径为120毫米,长2.2米,质
量50千克。头部是超空泡发生锥体,其后分别是
制导和控制装置、控制电子装置、电源装置、惯性测
量装置以及火箭发动机等[1]～[11]。
3 建立的模型
3.1 射弹模型
根据超空泡射弹空泡产生的方式不同,射弹分
为自然超空泡射弹和通气超空泡射弹。
图3 射弹模型
自然超空泡射弹(见图3)是射弹在运动过
程中由于流体的汽化而自然产生空泡,如俄罗斯浅
水弹、乌克兰超空泡射弹和美国脱壳超空泡射弹。41 魏 平等:超空泡射弹研究综述 总第166期
70H
90a
其原理是根据伯努利方程:随着射弹运动速度的不
断增大,射弹表面上最小压力点处的压力将不断下
降;当其下降到某一数值时(这一数值与海水该温
度下的饱和蒸汽压近似),在最小压力点附近的气
核周围的水开始汽化,气核中充满水蒸气和空气,
并不断膨胀形成空泡。
通气超空泡射弹(见图3b)是通过给射弹通气
的方法产生空泡,如俄罗斯深水弹。通气超空泡主
要有以下三种通气方法(见图4):
图4 通气超空泡通气方法
(1)气源法。从射弹头部喷出的空气射流围
绕物体形成一道气封。
(2)Sedov法。将细长射流从射弹头部喷入驻
点区。
(3)锐边供气法。在空泡发生器边缘(空泡脱
体点)喷气。
气源法需要很高的气流喷射速度,在实际研究
中很少应用;Sedov法是基于尾部压力完全恢复产
生推力的理想化条件,也很少用,但对于空泡数趋
于零的情况,此方法有很好的效果;锐边供气法是
目前人工通气产生超空泡的最常用的一种方法。
自然超空泡射弹优点是结构较为简单,但对发
射条件和弹性设计等有较高的技术要求。
通气超空泡射弹有利于超空泡的快速生成,但
结构复杂,且对通气速率的合理控制较难掌握。
3.2 空泡介质物理模型
空泡内介质的模型非常复杂,难以精确的物理
描述。为了不同的需求,在研究中一般采用三种简
化的物理模型:稀薄气体模型、连续介质模型和多
层流体模型。
稀薄气体模型用来计算水滴和射流的影响。
认为水滴和射流以外部流动的速度移动,并且互不
相干。当到达航行体表面时,他们的动量将转化为
射弹的动量:法相速度完全转化为射弹的动量,而
切向速度则部分转化。当转化为射弹的切向动量
较小时,可以应用稀薄气体理论。这种理论可以给
出简单的关系式来计算射弹的受力。
连续介质模型是把空泡内看作连续的气体介
质,射弹看作是在气流中的运动。但是定义气体密度时应考虑水滴和射流的影响。
多层流模型是考虑射流和水滴沿空泡截面非
均匀分布。他们的浓度在空泡边界附近最大,越接
近空泡轴越小。空泡内部空间被划分成几层,每一
层的密度为常数,层与层之间各不相同。
3.3 空泡闭合模型
空泡闭合的稳定性对于超空泡射弹的稳定性
有着很大的影响,对于空泡闭合区域的物理描述也
是空泡动力学研究中的难题。在目前超空泡理论
研究中主要采用以下五种空泡闭合模型。
图5 空泡闭合模型
(1)镜象板模型。是一种空泡尾流封闭模型,
空泡闭合于与空化器类似的固体表面。
(2)过度流模型。过度流模型是一种空泡尾
流的开式模型,它是从空泡的末段端引出一条平行
与翼行沾湿面的流线。
(3)回射流模型。回射流模型是空泡在闭合
时有回射流产生,回射流将对航行体产生影响。
(4)压力恢复模型。压力恢复闭合模型是一
种空泡尾流封闭模型。它假设空泡的厚度在末端
变为零。
(5)双螺旋涡模型。双螺旋涡模型是假定空
泡终端的后面是向下游无限远处扩展的伴流,把空
泡压力化成非扰动流的压力。
镜象板模型和过度流模型有几何形状简单,易
于数学求解的优点,但是不能反映真实的流体情
况;压力恢复模型也较利于数学求解,但其压力完
全恢复的条件难以满足;回射流模型和双螺旋涡模
型较真实的反映了空泡尾流的物理情形,但其数学
求解较为困难。
3.4 运动稳定性模型
超空泡射弹的运动稳定性一直是超空泡技术
研究的重点和难点。根据Savchenko的有关超空
泡内航行体稳定模式的理论,下面给出空泡内射弹
的4种稳定模式(见图6)。G为射弹重量,为作
用于空化器上的升力,为作用于射弹尾部沾湿区
域上的升力。
()二空泡流方案,～
在此情况下,流体动力阻力中心位于质量中心
后面,稳定力矩作用于模型。满足经典稳定条件。512008年第4期 舰船电子工程
1v70m/s
超空泡射弹运动过程模拟仿真及有限元分析
第３５卷第２期 四川兵工学报 ２０１４年２月
【武器装备理论与技术】 ｄｏｉ：１０．１ ｌ８０９／ｓｃｂｇｘｂ２０１４．０２．０１２
超空泡射弹运动过程模拟仿真及有限元分析
张丁雄 ，王义冬 ，刘天放
（１．海军装备技术研究所，北京１０２４４２；２．海军航空工程学院，山东烟台２６４０００）
摘要：利用Ｍａｔｌａｂ模拟仿真弹丸在水中的运动情况，将仿真结果代入ＡＢＡＱＵＳ对弹丸进行有限元仿真，分析弹丸在
水中运动时各个节点的应力变化情况，找出了弹丸在水中运动时最容易发生破坏的危险区域，该区域的强度和刚度
都是在设计弹丸时应该重点考虑的部位。
关键词：超空泡射弹；模拟仿真；ＡＢＡＱＵＳ；有限元
本文引用格式：张丁雄，王义冬，刘天放．超空泡射弹运动过程模拟仿真及有限元分析［Ｊ］．四川兵工学报，２０１４（２）：
４０—４３．
中图分类号：ＴＰ３９９ 文献标识码：Ａ 文章编号：１００６—０７０７（２０１４）０２—００４０—０４
Ｓｉｍｕｌａｔｉｏｎ ｏｆ Ｓｕｐｅｒｃａｖｉｔａｔｉｎｇ Ｐｒｏｊｅｃｔｉｌｅ Ｍｏｔｉｏｎ Ｐｒｏｃｅｓｓ
ａｎｄ Ｆｉｎｉｔｅ Ｅｌｅｍｅｎｔ Ａｎａｌｙｓｉｓ
ＺＨＡＮＧ Ｄｉｎｇ．ｘｉｏｎｇ ，ＷＡＮＧ Ｙｉ—ｄｏｎｇ ，ＬＩＵ Ｔｉａｎ．ｆａｎｇ
（１．Ｎａｖａｌ Ｅｑｕｉｐｍｅｎｔ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｓｔｉｔｕｔｅ，Ｂｅｉｊｉｎｇ １０２４４２，Ｃｈｉｎａ；
２．Ｎａｖａｌ Ａｅｒｏｎａｕｔｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｉｎｓｔｉｔｕｔｅ，Ｙａｎｔａｉ ２６４０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｕｓｉｎｇ Ｍａｔｌａｂ ｓｉｍｕｌａｔｉｏｎ ｏｆ ｔｈｅ ｍｏｔｉｏｎ ｏｆ ｔｈｅ ｐｒｏｊｅｃｔｉｌｅ ｉｎ ｔｈｅ ｗａｔｅｒ，ｗｅ ｍａｄｅ ｔｈｅ ｓｉｍｕｌａｔｉｏｎ ｒｅ—
ｓｕｉｔｓ ｉｎｔｏ ｐｒｏｊｅｃｔｉｌｅ ＡＢＡＱＵＳ ｆｉｎｉｔｅ ｅｌｅｍｅｎｔ ｓｉｍｕｌａｔｉｏｎ ａｎａｌｙｓｉｓ，ａｎａｌｙｚｅｄ ｔｈｅ ｐｒｏｊｅｃｔｉｌｅ ｍｏｔｉｏｎ ｉｎ ｗａｔｅｒ
超空泡技术与实现
超空泡技术与实现
发布时间：2022-06-17T07:36:20.568Z 来源：《中国科技信息》2022年第2月第4期 作者： 冯志超
[导读] 本文综合介绍了空泡理论,空泡技术研究的现状
冯志超
北方华安工业集团有限公司 黑龙江 161046
摘要:本文综合介绍了空泡理论,空泡技术研究的现状，介绍了空化的基本原理、超空泡概念、形态及其减阻机理，分析了超空泡的形成机理和特点。给出了超空泡的不同实现方法，及不同实现方法下的空化状态的不同。
关键字：空泡 超空泡 空化 通气空化 超空泡航行器
1引言
2000年8月，俄罗斯最先进的“奥斯卡Ⅱ”级“库尔斯克”号核潜艇在演习时发生神秘爆炸，沉没于巴伦支海海底。据报道，致使潜艇沉没的爆炸与一种高速鱼雷的试验有关。在这次事故以后，俄罗斯领先的超空泡技术展现在我们面前。“暴风”鱼雷是俄罗斯成熟的超空泡
高速鱼雷，它长8290mm，直径533mm，质量2697kg，头部装有空化器，靠火箭动力推进，水下行进速度达到230节。俄正在研制速度可达
500节的新型超高速鱼雷，这就是第二代“暴风”鱼雷，传言其速度可达720km/h以上[1]。
2空化理论及超空泡概念
液体绕物体快速运动时压力会下降，这一规律瑞典科学家伯努利在1895年就发现了，这就是今天流体动力学上的“伯努利定律”。如果不考虑重力的影响，那么根据伯努利定理可知，当航行体在流体中运动时，航行体表面的局部流体压力就会降低，当水下运动物体表面的压
力降到接近该温度下水的饱和蒸汽压力时，该局部的水将被汽化并形成汽泡。当航行体的速度增加到某一临界值时，物液界面上有许多点
的压力会降低到汽化压，并出现若干小而分散的汽泡，由液相转变为汽相;当压力升高，这些小气泡又将迅速溃灭，这个过程称为空化现象
[2]。
目前,在理论界,对所有空化现象的基本描述都是一致的,通常用空化数σ和压力系数来定义空泡的空化程度和压力分布。
3空泡阶段的划分
高速射弹超空泡的形态特性
高速射弹超空泡的形态特性
魏平;侯健;陈汀峰
【期刊名称】《海军工程大学学报》
【年(卷),期】2012(024)005
【摘 要】为了掌握高速射弹超空泡的形态特性,利用某口径火炮进行了射击试验,射弹最大初速达900m/s.获得了射弹超空泡形态的高速影像；分析了射弹超空泡形态演变过程及超空泡形态参量(长度、直径、长细比等)随空化数变化的规律.研究结果表明:空泡直径变化分为快速扩张阶段、缓变阶段和快速收缩阶段,三个阶段耗时比约为7∶12∶6；空泡的扩张过程与收缩过程耗时比约为2∶1；空泡无量纲长度、无量纲直径和长细比均随着空化数的增大而减小.
【总页数】5页(P108-112)
【作 者】魏平;侯健;陈汀峰
【作者单位】海军工程大学兵器工程系,武汉430033;海军工程大学兵器工程系,武汉430033;中船重工集团第七一三研究所,郑州450052
【正文语种】中 文
【中图分类】TJ012
【相关文献】
1.水下高速射弹超空泡形态特性的数值模拟研究 [J], 易文俊;熊天红;刘怡昕
2.水下射弹典型空化器的超空泡形态特性分析 [J], 易文俊;王中原;熊天红;周卫平;钱吉胜 3.水下高速航行体自然超空泡形态特性仿真研究 [J], 易文俊;李铁鹏;熊天红;王中原
4.双圆盘空化器射弹通气超空泡形态特性实验研究 [J], 邓飞;熊伟;周江磊;郑丹丹;苏小阳;唐勇
5.自然超空泡形态特性的射弹试验研究 [J], 曹伟;王聪;魏英杰;邹振祝
因版权原因，仅展示原文概要，查看原文内容请购买
超空泡射弹对水雷侵彻的数值模拟
第３４卷第８期 四川兵工学报 ２０１３年８月
【武器装备理论与技术】 ｄｏｉ：１０．１１８０９／ｓｃｂｇｘｂ２０１３．０８．００１
超空泡射弹对水雷侵彻的数值模拟
严 平，刘 亭，康德
（海军工程大学兵器工程系，武汉４３００３３）
摘要：以某型水雷为研究对象，通过结构及功能分析、毁伤级别的确定以及构建水雷功能毁伤树，建立了水雷目标易
损性模型；分析了超空泡射弹水下侵彻水雷目标的一般过程，建立了水雷等效靶模型；采用ＡＵＴＯＤＹＮ完成了水下超
空泡射弹对水雷侵彻毁伤过程的数值仿真。仿真结果表明，钨芯射弹在相应临界速度下能够穿透水雷壳体并破坏
引信舱内部构件，造成水雷失效。
关键词：水雷；易损性；超空泡射弹；ＡＵＴＯＤＹＮ 中图分类号：ＴＪ３９１ 文献标识码：Ａ 文章编号：１００６—０７０７（２０１３）０８—０００１—０５
Ｖｕｌｎｅｒａｂｉｌｉｔｙ Ｍｏｄｅｌｉｎｇ ａｎｄ Ｓｉｍｕｌａｔｉｏｎ ｏｆ Ｓｅａ Ｍｉｎｅ
ＹＡＮ Ｐｉｎｇ，ＬＩＵ Ｔｉｎｇ，ＫＡＮＧ Ｄｅ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｗｅａｐｏｎｒｙ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｎａｖａｌ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｗｕｈａｎ ４３００３３，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｔｈｉｓ ｐａｐｅｒ，ｔｈｅ ｖｕｌｎｅｒａｂｉｌｉｔｙ ｍｏｄｅｌ ｏｆ ｓｏｍｅ ｓｅａ ｍｉｎｅ ｉＳ ｅｓｔａｂｌｉｓｈｅｄ ｂａｓｅｄ ｏｎ ａｎａｌｙｓｉｓ ｏｆ ｓｔｒｕｃ．
ｔｕｒｅ ａｎｄ ｆｕｎｃｔｉｏｎ ｏｆ ｔｈｉｓ ｍｉｎｅ，ｄｅｔｅｒｍｉｎａｔｉｏｎ ｏｆ ｄａｍａｇｅ ｌｅｖｅｌ ａｎｄ ｉｎｖａｌｉｄａｔｉｏｎ ｔｒｅｅ．Ｔｈｅ ｐｒｏｃｅｓｓ ｏｆ ｓｕｐｅｒ－
ｃａｖｉｔｙ ｐｒｏｊｅｃｔｉｌｅ ｐｅｎｅｔｒａｔｉｎｇ ｉｎｔｏ ｓｅａ ｍｉｎｅ ｉｓ ｄｅｓｃｒｉｂｅｄ ａｎｄ ｔｈｅ ｅｑｕｉｖａｌｅｎｔ ｔａｒｇｅｔ ｏｆ ｓｅａ ｍｉｎｅ ｉｓ ｇｉｖｅｎ．Ｔｈｅ

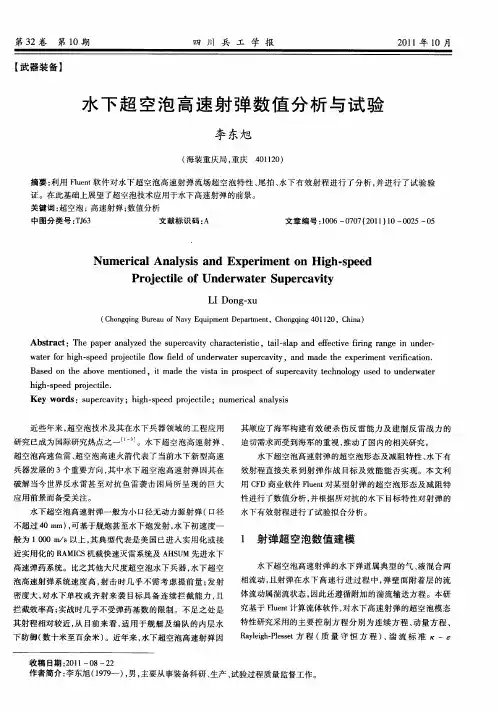

水下超空泡高速射弹数值分析与试验
