弹性波交错网格高阶有限差分法波场分离数值模拟
２００７年ｌＯ月 石油墟球幽 参探 第４２卷第５期
处理方法·
弹性波交错网格高阶有限差分法
波场分离数值模拟
李振春 ① 张 华① 刘庆敏① 韩文功②
（①中国石油大学（华东）地球资源与信息学院；②中石化胜利油田分公司）
李振春，张华，刘庆敏，韩文功．弹性波交错网格高阶有限差分法波场分离数值模拟．石油地球物理勘探，２００７， ４２（５）：５１０４５１５
摘要 地震波中的弹性波传播会产生纵波和横波，所以用完全弹性波波动方程进行弹性波波场数值模拟时，只 能得到纵横波耦合的混合波场。本文从Ｐ波波场为无旋场，而ｓ波波场为无散场的思路出发，推出满足此条件 的一阶速度一应力弹性波波场分离方程，并利用交错网格高阶有限差分法对波场分离方程进行数值模拟。模 拟实例表明，此方法不但成功地将Ｐ波波场和ｓ波波场从混合波场中分离出来，而且这种方法的稳定性好、模 拟精度高，可用于弹性波传播规律研究及地震资料处理。
关键词 弹性波 交错网格 高阶有限差分 波场分离
１ 引言
多分量地震记录的每个分量包含着不同的波
型。尤其在垂直分量和径向分量的记录中既有纵波
反射波，也有横波反射波。当在各向同性介质中用
Ｐ波震源激发时，在垂直分量Ｚ和径向水平分量Ｘ
的记录上都存在ＰＰ反射波和ＰＳ转换波。因此分
解出ＰＰ波和ＰＳ波是进行偏移成像等地震资料数
据处理的前提。
弹性波波场分离最初由Ｄａｎｋｂａａｒｌ１ 提出；Ｄｅｖ—
ａｎｅｙ等 利用极化波分解对弹性波ＶＳＰ数据中的
ＰＳ波场进行了分离；Ｄｅｌｌｉｎｇｅｒ等人 在空间一频
率域中利用散度和旋度因子对各向异性介质中的
ＰＳ波场进行了分离。本文根据马德堂等人ｌ４ 提出
的满足Ｐ波为无旋场、ｓ波为无散场的等价方程思
路，推导出了既满足完全弹性波动方程又满足Ｐ
波、ｓ波方程的一阶速度一应力等价方程，并利用交
错网格高阶有限差分法对其波场进行模拟，从而分
别获得混合波场、Ｐ波波场和ｓ波波场，实现了弹性
波波场分离数值模拟。 ２ 一阶速度一应力弹性波波场分离
方程
在二维ＶＴＩ介质中，假定体力为零，用速度一
应力表示的弹性波方程为
Ａ ＋Ｂ —Ａ＿十 ＿ （１） 口 ０ ０Ｚ 其中：ｗ一（ ， ，ｄ ，ａｚ．ｚ， ） 是由速度分量 （ｉ
— ，ｚ）和应力分量ｄ （ ，Ｊ— ，ｚ）构成的列向量，Ａ，
Ｂ为系数矩阵，分别为
Ａ＝
Ｂ一 ０ ０ Ｐ－ ０ ｐ－ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０
０ ｐ－ ０ ｐ－ ０ ０ ０ ０ ０ ０ ０ ０ Ｏ Ｏ Ｏ
矩阵中Ｐ为介质密度；Ｃ 为介质的弹性常数。在各
＊山东省东营市中国石油大学（华东）地球资源与信息学院，２５７０６１ 本文于２００７年１月３Ｏ日收到，修改稿于同年５月９日收到。 本研究得到国家自然科学基金（４０４７４０４１）、国家８６３专题（２００６ＡＡ０６Ｚ２０６）、ＣＮＰＣ中青年创新基金（０４Ｅ７０４０）、中原油田博士后科研工作站 和ＣＮＰＣ物探重点实验室中国石油大学（华东）研究室资助。 Ｏ Ｏ ＯＯ
Ｏ 第４２卷第５期 李振春等：弹性波交错网格高阶有限差分法波场分离数值模拟
向同性介质中，Ｃ 一Ｃ。。一 ＋２／１一ｐＶ；，Ｃ 。一 —
ｌＤ（ 一２Ｖ｝），Ｃ ： 一ＩＤＶ｝； 和 为介质的拉梅常
数； 和Ｖｓ分别为纵、横波速度。为构造等价方程
在式（１）中引入混合波场新变量Ｕ一｛ ， ｝，Ｐ波
波场新变量Ｕ 一｛ ， ｝和Ｓ波波场新变量Ｕ。一 ｛伙，伙 ｝，经变换后得如下方程组
＝ ＂Ｕｐ ￣－ＶＳ
３Ｖｐ ｄｔＴｐ Ｄ— 一— ‘ ３ｔ ３ｘ ３ＶＰ ａ Ｄ— ＝— ‘ ３ｔ ３ｚ
（ ＋篝）
３ｔ一 （凳＋箦）
ａ Ｓ ａ ｌ ３ａｓ ＩＤ 一言＋
３ｖ ａ ３ａ ｌＤ 一 ＋
２ 篝
２ 凳
１／２／３一ｖ￣３ ｖ，）
式中： （ｉ—ｚ，ｚ）、 （ｉ—ｚ，ｚ）分别为Ｐ波、Ｓ波波
场的速度分量； （ｉ，Ｊ—ｚ，ｚ）、 ｓ（ｉ， —ｚ，ｚ）分别
为Ｐ波、Ｓ波波场的应力分量； （ｉ＝ｚ，ｚ）为混合波 波场的速度分量。
在均匀各向同性介质中，全弹性波波场（或矢量
弹性波波场）可以分解成纯纵波和纯横波两部分＿６］。
通过对波场分别取散度和旋度可以提取纯纵波和纯
横波。纵波是无旋场，即 ×Ｕ 一０；横波为无散
场，即 ·Ｕ。一０。下面就对式（２）中横波的散度和
纵波的旋度进行分析。在式（２）中，由于
３ （ ·Ｕｓ） ３ ｒａ仉 ．３Ｖｓ：］ ａ ａ Ｌ ３ｚ‘３ｚ
３ｘ３ｔ（ ３ｔ）＋ ３ｚ３ｔ（ ３ｔ）＼ ，’ ＼ ／
３ｘ３ｔ［等＋鲁］＋ ３ｚ３ｔ［鲁＋鲁］ Ｌ ａｚ ’ ａｚ Ｊ’ Ｌ ａｚ ’ ａｚ ２咐＿＿３＿３ ｖ￣ａ ＋ ＋ 一
由此可知， ·Ｕ。关于时间的二阶偏导数为零，即 ·Ｕｓ关于时间的一阶偏导数为常数，故 ·Ｕ。要
么为常数，要么为线性函数；由波动特性知： ·Ｕ。 关于时间只能为常数，同时由解波动方程的零初始
条件知： ·Ｕｓ应等于零，因此式（２）中的横波波场
Ｕ。是无散场；同理可推得 一ｏ，即纵波波
场Ｕ 是无旋场。所以理论上，通过求解式（２）可得
到弹性波混合波场Ｕ一｛ ， ｝，Ｐ波波场Ｕ 一 ｛ ， ｝和Ｓ波波场Ｕ。一｛ 。， 。｝，且有Ｕ—ＵＰ＋ Ｕｓ，即实现弹性波波场分离。
３一阶速度一应力交错网格任意偶数
阶精度差分格式
对方程（２）进行差分时，用有限差分计算ｔ时刻 的应力，并将该时间差分进行泰勒展开，得到在时间
域的２Ｍ阶精度差分递推公式，即
（件 ）一（卜 ）＋２ ×
×（ ） －Ｉ－Ｏ（ＡｔＴＭ）（３）
在交错网格技术中，变量的导数是在相应变量网格
点之间的半程上计算的。为此，用式（４）计算式（２） 中的一阶空间导数，即
ｃ ｛ ［ｚ＋等ｃ２ 一 ］一
Ｉ ｚ一等（２ 一１）ｌ｝＋Ｏ（Ａｘ ） （４）
式中：系数ｃ 由在ｚ处将 Ｉ ｚ＋ （２ｎ－－１）ｌ和
Ｉ ｚ一等（２ｎ－－１）ｌ进行Ｔａｙｌｏｒ展开而得到 。
在式（３）的运算中，可利用式（４）把应力的空间
导数代替速度的时间导数，用速度的空间导数代替 应力的时间导数。这样，对时间的高阶差分转化为
对空间的高阶差分，不再涉及到除了ｔ—Ａｔ／２和ｔ 以外的时间层，可得到时间为２Ｍ阶，空间为２Ｎ阶
精度的有限差分格式。
令ｕ 、 卅丢分别为混合波场Ｕ中速度分
量 、 的离散值；Ｕ 、 ．Ｊ＋毒、 粤
分别为Ｐ波波场Ｕ 中速度分量 、
，应力分量 石油地球物理勘探
（ＹＰ的离散值；己，皇ｉ ｊ、Ｖ 麓．，十｛、Ｒ§ １、 ＋ １、
Ｈｉ ＋ １分别为Ｓ波波场Ｕｓ中速度分量ＶＳ应
力分量 、 、０＂ｓ 的离散值，假设Ａｘ—Ａｚ，对式
（２）中关于纵波速度分量的方程，其精度取ｏ（Ａｔ ＋ Ａｘ ）时的差分格式为
ｕ簪一ｕ譬＋ ｛ ｃ Ｘ
Ｘ … Ｒｋ ］｝＋ （ ） ×
Ｘ｛［Ｒ 。 一３Ｒ ． ＋３Ｒ 一Ｒ 。］＋
＋［Ｒ ｛３Ｒ ＋３Ｒ Ｒ 寻］＋
＋２［Ｈｋｓ １一Ｈ １．Ｊ｛一２Ｈｋｓ ＋ １＋
＋２Ｈｋｓ １＋Ｈ ｛一Ｈ ｛］＋
＋［ ｛．，＋ 一 ．，＋ 一２Ｔ； ＋｛＋
＋２ ｛＋ 丢．ｒ．１］＋
＋［ ＋｛ 一 ｛ 一２ 告＋
＋２ ＋ ｛｛．ｒ ］） （５）
其他方程的精度为０（Ａｔ ＋Ａｘ ）的差分方程同理
可得，这卑从略。
４边界条件及稳定性条件说明
波动方程法的人为边界条件构造方法主要有四
种：衰减区法、傍轴近似法、吸收边界法、多次入射法 等。为了构造较好的人为反射边界条件，这里采用
吸收边界和衰减边界相结合的组合边界条件 ］。利 用特征分析法吸收边界条件 ］，根据不同边界区域
有选择性的压制边界反射波；再使用最佳匹配层法 （ＰＭＬ）［１０，１１］来构造衰减边界条件，在匹配层内得到
： 主ｌｏｌ 墨 ／网格点数 ｌＯｌ
《 萎ｌｏｌ 个衰减的解，使得传播到边界的入射波能量衰减
至很弱，其反射波能量更弱，几乎可以忽略。但是为 了有较好效果，最佳匹配层法必须要求较宽宽度，从
而大大增加了计算量。为了结合两种边界各自优
点，这里将吸收边界与最佳匹配层的衰减边界有机 地结合构造了组合边界条件：先采用宽度较小的最
佳匹配层衰减边界，使得传播到边界的入射波能量 衰减；然后再采用吸收边界条件，对反射波进行吸
收。这样做的优点在于计算量增加不大，吸收也较
彻底，较好地消除了人为反射边界。 稳定性条件是有限差分数值模拟中十分重要的
问题，这里给出一个简单的、比通用稳定性条件更为 严格的交错网格高阶有限差分法的稳定性条件。假
设 一△ —ｚ，最大速度值为Ｖ册 ，则时间为２Ｍ阶、 空间为２Ｎ阶精度的有限差分法稳定性条件为【１ ］
二 ：二 ｆ Ｖ △￡ Ｉ（２ｍ一１）！＼ｌｐ ／一
Ｎ Ｘ『∑（一１） Ｃ ｝≤１ ｌ 其中：ｌ０为密度；Ｃ 为式（５）中作为２Ｍ阶空间展开 时的系数。
５数值模型试算
５．１均匀介质波场分离模拟
图１为均匀介质模型模拟结果。水平、垂直方 向采样间隔Ａｘ、Ａｚ分别为５ｍ，时间采样间隔△￡为
０．５ｍｓ；纵波速度为３５００ｍ／ｓ；泊松比为０．２５；在此
模型中心用集中力源在ｚ方向激发波场。精度为
０（Ａｔ ＋Ａｘ ）的交错网格有限差分获得的地震波 波场快照和单炮记录如图１所示。
由图１的模拟效果分析可知：在均匀介质体中
网格点数 ｌＯｌ
难ｌ０ｌ 墨
２０ｌ ／网格点数 ｌＯｌ
图１ａ混合波场水平分量（左）、Ｐ波波场水平分量（中）和Ｓ波波场水平分量（右）快照（ｆ一３５０ｍｓ）
TTI介质Lebedev网格高阶有限差分正演模拟及波型分离
TTI介质Lebedev网格高阶有限差分正演模拟及波型分离
黄金强;李振春;黄建平;张金淼;孙文博
【期刊名称】《石油地球物理勘探》
【年(卷),期】2017(052)005
【摘 要】针对TTI介质交错网格高阶有限差分正演模拟精度低及矢量波型分离不彻底的问题,发展了一种TTI介质Lebedev网格高阶有限差分正演模拟方法及矢量波型分离一体化处理流程.首先从一阶偏导数弹性波速度-应力方程出发,构建了TTI介质Lebedev网格高阶差分波场递推格式;然后借助Low rank分解策略处理由极化矢量构成的空间-波数域分离算子,进而对速度分量实施纵、横波型分离;最终实现了Lebedev网格高阶差分方案与纵、横波分离模拟思路的有机结合,形成了复杂TTI介质高精度正演模拟与波型分离一体化处理流程.在实现方法的基础上,对均匀介质、层状介质以及复杂BP2007模型进行了正演及分离测试.计算结果表明:选取Lebedev网格高阶有限差分能够减小交错网格剖分方式带来的插值误差,从而获得高精度矢量波场;其次,通过应用Low-rank分解波型分离方法能够实现矢量波彻底分离,得到完全解耦的纵、横波场;文中方法对非均匀复杂模型具有良好的适应能力.
【总页数】13页(P915-927)
【作 者】黄金强;李振春;黄建平;张金淼;孙文博
【作者单位】中国石油大学(华东)地球科学与技术学院地球物理系,山东青岛266580;中国石油大学(华东)地球科学与技术学院地球物理系,山东青岛266580;中国石油大学(华东)地球科学与技术学院地球物理系,山东青岛266580;中海油研究总院,北京100028;中海油研究总院,北京100028 【正文语种】中 文
【中图分类】P631
【相关文献】
1.基于Lebedev网格的TTI介质二维三分量正演模拟 [J], 刘东洋;彭苏萍;师素珍;赵太郎
2.二维三分量TTI介质Lebedev网格正演模拟 [J], 李娜;黄建平;李振春;李庆洋;郭振波;田坤

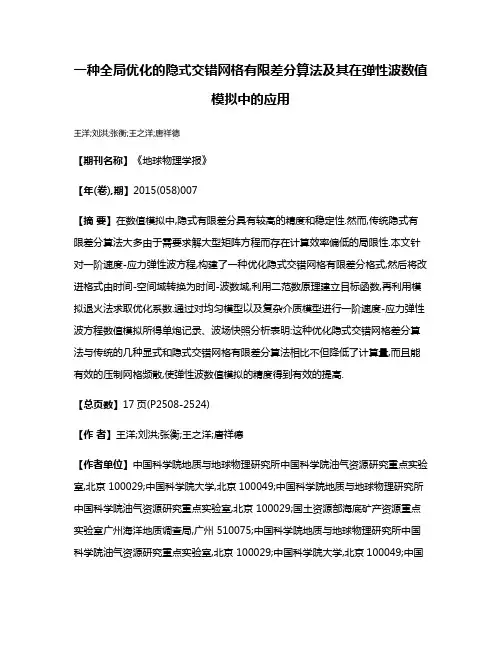

一种全局优化的隐式交错网格有限差分算法及其在弹性波数值模拟中的应用
一种全局优化的隐式交错网格有限差分算法及其在弹性波数值模拟中的应用
王洋;刘洪;张衡;王之洋;唐祥德
【期刊名称】《地球物理学报》
【年(卷),期】2015(058)007
【摘 要】在数值模拟中,隐式有限差分具有较高的精度和稳定性.然而,传统隐式有限差分算法大多由于需要求解大型矩阵方程而存在计算效率偏低的局限性.本文针对一阶速度-应力弹性波方程,构建了一种优化隐式交错网格有限差分格式,然后将改进格式由时间-空间域转换为时间-波数域,利用二范数原理建立目标函数,再利用模拟退火法求取优化系数.通过对均匀模型以及复杂介质模型进行一阶速度-应力弹性波方程数值模拟所得单炮记录、波场快照分析表明:这种优化隐式交错网格差分算法与传统的几种显式和隐式交错网格有限差分算法相比不但降低了计算量,而且能有效的压制网格频散,使弹性波数值模拟的精度得到有效的提高.
【总页数】17页(P2508-2524)
【作 者】王洋;刘洪;张衡;王之洋;唐祥德
【作者单位】中国科学院地质与地球物理研究所中国科学院油气资源研究重点实验室,北京 100029;中国科学院大学,北京100049;中国科学院地质与地球物理研究所中国科学院油气资源研究重点实验室,北京 100029;国土资源部海底矿产资源重点实验室广州海洋地质调查局,广州 510075;中国科学院地质与地球物理研究所中国科学院油气资源研究重点实验室,北京 100029;中国科学院大学,北京100049;中国科学院地质与地球物理研究所中国科学院油气资源研究重点实验室,北京 100029;中国科学院大学,北京100049
【正文语种】中 文
【中图分类】P631
【相关文献】
1.交替方向隐式时域有限差分算法的应用与发展 [J], 付强;刘长军
2.交错网格在伪谱法弹性波场数值模拟中的应用 [J], 吴宝年;吴肃琴;黄义;丰波
3.矩形网格上的隐式四向分解差分算法及其在VTI偏移中的应用 [J], 张宇
VTI介质交错网格FCT有限差分数值模拟
VTI介质交错网格FCT有限差分数值模拟
张省;何兵寿;王玉凤
【期刊名称】《工程地球物理学报》
【年(卷),期】2012(009)005
【摘 要】波动方程有限差分数值模拟是研究地震波在地下介质中的波场特征和传播机理的重要手段.对于常规有限差分技术,当采用大网格对计算空间进行差分离散时会出现严重的数值频散问题,降低了计算精度.通量校正(Flux- corrected
transport method,FCT)技术能够有效压制粗网格情况下有限差分的数值频散.本文研究了具有垂直对称轴横向各向同性(Vertical Transverse Isotropy,VTI)介质的交错网格FCT有限差分技术.首先从一阶速度一应力弹性波方程出发,在交错网格空间中给出了该方程的高阶有限差分法格式及稳定性条件,在此基础上研究了波动方程正演过程中的数值频散FCT压制技术,二者结合实现了该方程的高精度有限差分数值模拟.同常规算法相比,本文算法不额外增加内存需求,少量增加计算量,但可有效压制VTI介质中弹性波动方程正演的数值频散现象.当采用大网格进行数值模拟时,本文方法明显提高了波场模拟精度.
【总页数】7页(P565-571)
【作 者】张省;何兵寿;王玉凤
【作者单位】中国海洋大学海底科学与探测技术教育部重点实验室,山东青岛266100;中国海洋大学海底科学与探测技术教育部重点实验室,山东青岛266100;中国海洋大学海底科学与探测技术教育部重点实验室,山东青岛266100
【正文语种】中 文 【中图分类】P631.4
【相关文献】
1.基于波动方程有限差分数值模拟及FCT消频散分析 [J], 赵威;李伟波;桂志先;周游;于晓东
2.基于优化有限差分和混合吸收边界条件的三维VTI介质声波和弹性波数值模拟
[J], 徐世刚;刘洋
3.基于最小范数优化交错网格有限差分系数的波动方程数值模拟 [J], 唐超;文晓涛;王文化

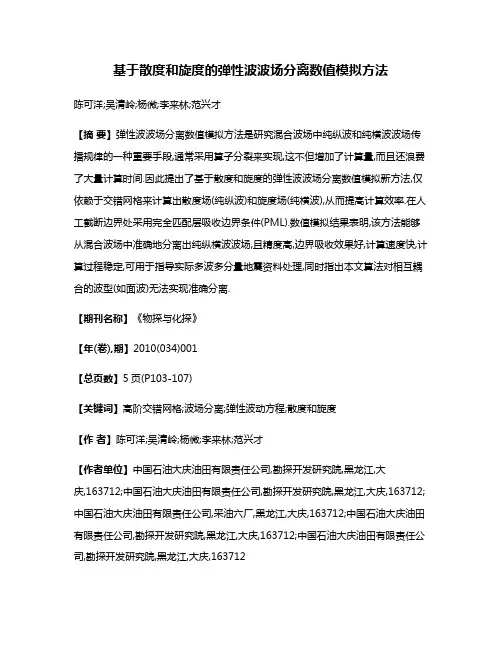

基于散度和旋度的弹性波波场分离数值模拟方法
