确定系杆拱桥吊杆索力张拉值的方法
第２６卷第１期 ２０１ ０年３月 交通科学与工程 ＪｏＵＲＮＡＬ ＯＦ ＴＲＡＮＳＰＯＲＴ ＳＣＩＥＮＣＥ ＡＮＤ ＥＮＧＩＮＥＥＲＩＮＧ Ｖ＿ｏ】．２６ Ｎｏ．１ Ｍａｒ． ２０１０
文章编号：１６７４—５９９Ｘ（２０１０）Ｏ１—００４４一Ｏ５
确定系杆拱桥吊杆索力张拉值的方法
叶梅新，许润锋，谢晓慧
（中南大学土木建筑学院，湖南长沙４１００７５）
摘要：提出了一种系杆拱桥吊杆索力张拉值的计算方法，使吊杆经一次张拉后索力就可达到目标值． 分析时分两步计算：根据终张拉前需上调的线形来确定张拉的目标值；然后采用有限元法对整个吊杆终 张拉过程进行模拟，根据给定的张拉顺序和索力目标值经过多次迭代反算其张拉值．按照该张拉值和张 拉顺序一次性张拉完成后，全桥各吊杆索力实测值与目标值相吻合，线形也与设计值接近．该方法和思 路也可以应用于其他拱桥和斜拉桥． 关键词：系杆拱桥；吊杆索力；张拉值；目标值 中图分类号：Ｕ４４８．２２ ５ 文献标识码：Ａ
Ｔｈｅ ｍｅｔｈｏｄ ｆｏｒ ｄｅｔｅｒｍｉｎｉｎｇ ｔｅｎｓｉｏｎ ｆｏｒｃｅｓ
ｉｎ ｈａｎｇｅｒｓ ｏｆ ａ ｔｉｅｄ’ａｒｃｈ ｂｒｉｄｇｅ
ＹＥ Ｍｅｉ—ｘｉｎ，ＸＵ Ｒｕｎ－ｆｅｎｇ，ＸＩＥ Ｘｉａｏ—ｈｕｉ （Ｓｃｈｏｏｌ ｏｆ Ｃｉｖｉｌ ａｎｄ Ａｒｃｈｉｔｅｃｔｕｒａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｃｅｎｔｒａｌ Ｓｏｕｔｈ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈａｎｇｓｈａ ４１００７５，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｆｏｒ ｔｈｅ ｆｉｎａｌ ｈａｎｇｅｒ ｔｅｎｓｉｏｎ ｏｆ ｔｉｅｄ—ａｒｃｈ ｂｒｉｄｇｅｓ ｗｉｔｈ ｓｔｅｅｌ ｂｏｘ ｇｉｒｄｅｒ．ｉｔ ｉｓ ｕ— ｓｕａｔｌｙ ａｆｔｅｒ ｓｅｖｅｒａｌ ａｄｊ ｕｓｔｍｅｎｔｓ ｔｏ ｍａｋｅ ｔｈｅ ｆｏｒｃｅｓ ｉｎ ｈａｎｇｅｒｓ ｃｏｉｎｃｉｄｅ ｗｉｔｈ ｔｈｅ ｔａｒｇｅｔ．
Ｉｎ ｖｉｅｗ ｏｆ ｔｈｏｓｅ ｃｉｒｃｕｍｓｔａｎｃｅｓ，ａ ｍｅｔｈｏｄ ｗａｓ ｐｒｏｐｏｓｅｄ ｔｏ ｃａｌｃｕｌａｔｅ ｔｈｅ ｔｅｎｓｉｏｎ ｆｏｒｃｅｓ， ａｎｄ ｔｈｅ ｆｏｒｃｅｓ ｉｎ ｈａｎｇｅｒｓ ｃｏｕｌｄ ａｐｐｒｏａｃｈ ｔｈｅ ｔａｒｇｅｔ ｖａｌｕｅ ａｆｔｅｒ ｏｎｃｅ ｔｅｎｓｉｏｎ．ｔｈｅ ｔｅｎｓｉｏｎ
ｆｏｒｃｅｓ ｗｅｒｅ ｄｅｔｅｒｍｉｎｅｄ ａｆｔｅｒ ｔｈｅ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｆｏｌｌｏｗｉｎｇ ｔｗｏ ｓｔｅｐｓ：ｆｉｒｓｔｌｙ，ｔｈｅ ｔａｒｇｅｔ ｆｏｒｃｅｓ ｏｆ ｔｈｅ ｈａｎｇｅｒｓ ｗｅｒｅ ｃａｌｃｕｌａｔｅｄ ｉｎ ａｃｃｏｒｄａｎｃｅ ｗｉｔｈ ｔｈｅ ｕｐｗａｒｄ ａｄｊ ｕｓｔｅｄ ａｌｉｇｎｍｅｎｔ ｂｅｆｏｒｅ ｔｈｅ ｆｉｎａｌ ｔｅｎｓｉｏｎ；ｓｅｃｏｎｄｌｙ，ｗｉｔｈ ｔｈｅ ｗｈｏｌｅ ｐｒｏｃｅｄｕｒｅ ｏｆ ｔｈｅ ｆｉｎａｌ ｔｅｎｓｉｏｎ ｓｉｍｕｌａ—
ｔｅｄ，ｔｈｅ ｔｅｎｓｉｏｎ ｆｏｒｃｅｓ ｗｅｒｅ ａｓｃｅｒｔａｉｎｅｄ ａｆｔｅｒ ｓｅｖｅｒａｌｉｔｅｒａｔｉｖｅ ｂａｓｅｄ ｏｎ ｔｈｅ ｇｉｖｅｎ ｔｅｎｓｉｏｎ
ｏｒｄｅｒ ａｎｄ ｔｈｅ ｃａｌｃｕｌａｔｉｏｎ ｒｅｓｕｌｔｓ ｏｆ ｔｈｅ ｆｉｒｓｔ ｓｔｅｐ．Ａｆｔｅｒ ｔｈｅ ｈａｎｇｅｒｓ ｗｅｒｅ ｔｅｎｓｉｏｎｅｄ ｏｎｃｅ
ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｃａｌｃｕｌａｔｅｄ ｔｅｎｓｉｏｎ ｆｏｒｃｅｓ ａｎｄ ｔｈｅ ｇｉｖｅｎ ｏｒｄｅｒ，ｔｈｅ ｍｅａｓｕｒｅｄ ｆｏｒｃｅｓ ｉｎ ｈａｎｇｅｒｓ ｏｆ ｔｈｉｓ ｂｒｉｄｇｅ ｃｏｉｎｃｉｄｅｄ ｗｉｔｈ ｔｈｅ ｔａｒｇｅｔ ａｎｄ ｔｈｅ ａｌｉｇｎｍｅｎｔ ａｐｐｒｏａｃｈｅｄ ｔｏ ｔｈｅ ｄｅ—
ｓｉｇｎ ｖａｌｕｅ．Ｔｈｅ ｍｅｔｈｏｄ ａｎｄ ｉｄｅａｓ ｏｆ ｔｈｉｓ ａｒｔｉｃｌｅ ｃａｎ ａｌｓｏ ｂｅ ａｐｐｌｉｅｄ ｔｏ ｏｔｈｅｒ ａｒｃｈ ｂｒｉｄｇｅｓ ａｎｄ ｃａｂｌｅ—ｓｔａｙｅｄ ｂｒｉｄｇｅｓ．
Ｋｅｙ ｗｏｒｄｓ：ｔｉｅｄ—ａｒｃｈ ｂｒｉｄｇｅ；ｔｈｅ ｆｏｒｃｅ ｉｎ ｈａｎｇｅｒ；ｔｅｎｓｉｏｎ ｖａｌｕｅ；ｔａｒｇｅｔ ｖａｌｕｅ
由于钢箱梁系杆拱桥钢箱梁自重比较轻，二
期恒载占的比例较大 ¨，吊杆的张拉要分两次或
者两次以上 。 ．第一次张拉为了保证后期施工过
程中钢箱梁受力合理．第二次张拉为了保证全桥 在运营阶段中的应力和线形也符合设计要求．对
于吊杆索力的第二次张拉值的计算，主要有多次
张拉的影响矩阵法Ⅲ和系杆拱桥的一次性张拉
法 ］．前者可以解决任意应力状态的系杆拱桥吊
收稿日期：２Ｏ１Ｏ—Ｏ３一Ｏ３ 基金项目：铁道部科技研究开发计划重点项目（２００６Ｇ０１Ｏ－－Ａ） 作者简介：叶梅新（１９４６一），女，中南大学教授，博士生导师．
第１期 叶梅新，等：确定系杆拱桥吊杆索力张拉值的方法 ４５
杆张拉的问题，但需要增加很多的工作量，特别是
当施工环境恶劣时，按该方法进行张拉吊杆是很
难实现的．后者能够很好应用于实际，给施工带来
很大的便利．
考虑到在系杆拱桥的一次性张拉技术的模拟
中的一些问题，本研究对该方法做了一些改进优
化，并将其应用于新建甬台温铁路雁荡山特大桥
２×９０ ｍ叠合拱中的吊杆张拉，得到了很好的实践
证明． １ 工程概况
雁荡山特大桥２×９Ｏ ｍ叠合拱跨越甬台温高
速公路，是甬台温铁路的重点工程．主桥采用２×
９０ ｍ连续钢箱梁与钢箱拱组合结构，两孔钢箱主
拱间设置钢箱辅助拱，以加强主桥景观效果，如图
１所示．全桥钢材采用Ｑ３４５．
图１雁荡山特大桥２×９０ ｍ叠合拱立面（单位：ｍｍ）
Ｆｉｇ．１ Ｅｌｅｖａｔｉｏｎ ｏｆ ２×９０ ｍ ｏｖｅｒｌａｙｉｎｇ ｓｔｅｅＩ ｂｏｘ ａｒｃｈ ｂｒｉｄｇｅ（ｕｎｉｔ：ｒａｍ）
主拱采用两榀平行钢箱拱肋，拱脚与钢箱梁
固结，两榀拱肋横向中心距为１１．２ ｍ，主拱肋采用
等高度箱形截面，箱高２．８ ｍ，箱宽１．２ ｍ．拱内：
吊杆位置处，横隔板的过人孔高度为０．９～１．２５
ｍ；非吊杆位置处，过人孔高度为２．１ ｍ，宽度为
０．５ ｍ．主拱结构如图２所示．
ＩＬ＝
（ａ）正面 （ｂ）横截面 （ｃ）钢箱拱内 吊杆横截面
图２主钢箱拱肋结构（单位：ｒａｍ） Ｆｉｇ．２ Ｔｈｅ ｃｏｍｐｏｓｉｔｉｏｎ ｏｆ ｔｈｅ ｒｉｂ（ｕｎｉｔ：ｍｍ）
每孔主桥设ｌ３对吊杆，吊杆采用ＰＥＳ
（ＦＤ）７—１２７型防腐拉索，外套采用复合不锈钢管，
吊杆上端锚于主拱箱内张拉底座，吊杆下端锚于
钢箱梁内固定底座．吊杆的极限抗拉强度ｆｐ， ＝
１ ６７０ ＭＰａ． 该桥吊杆张拉在钢箱拱内，张拉设备超过
２００ ｋｇ，工人带着在钢箱拱里面行动非常困难．该
桥在吊杆的终张拉时，处于仲夏季节，天气炎热，
主钢箱拱内的温度高达４５℃，加上主拱内的空气
极其不流通，这更给施工难上加难．因此，需要提
出一种易于施工的吊杆张拉方法，来减少施工量，
提高工作效率．
２ 吊杆终张拉索力目标值和张拉值
的计算
２．１模拟方法
采用有限元方法对全桥进行模拟，考虑到桥
梁结构以及吊杆张拉的对称性，只对该桥进行平
面分析．其中钢箱梁和钢箱拱用梁单元模拟，柔性
吊杆用只受拉的杆单元模拟．分析时将拱肋和吊
杆的弹性模型设为原来的两倍，吊杆张拉力也设
为原来的两倍，其截面尺寸不变，可保证平面模型
的受力与实桥的相同．
吊杆张拉采用跳张拉法，每跨吊杆分７组张
拉，先张拉３０—３１跨的Ｄ０１ ，０３ ，０５ ，０７，
０２ ’，Ｏ４ ，Ｏ６（． ，沿跨中对称的４根吊杆同时张拉，
再按照此张拉顺序张拉３１—３２跨．不同的张拉顺 ４６ 交通科学与 工程 第２６卷
序，各吊杆索力的张拉值也将不同，模拟时应严格
按照整个吊杆张拉过程顺序进行．吊杆初张拉完成
后的索力值均为２５ ｔ左右，分析时仅针对吊杆终张
拉过程，并分两步进行计算：①吊杆终张拉索力目
标值的计算；②吊杆终张拉索力张拉值的计算．
２．２ 吊杆终张拉索力目标值的计算
在钢箱梁系杆拱桥吊杆终张拉之前，桥面的
二期恒载有时候与设计值不相同，因此需要对吊 杆索力的目标值重新进行计算．采用文献［７ 提出
的影响矩阵法，根据钢箱梁各吊杆位置处的总位
移△ 来确定第二次张拉吊杆索力的目标值．计算
时，采用无吊杆的模型，在位置 处吊杆的两端施
加一对单位荷载，且不考虑其他外荷载的作用，则
可算出吊杆位置ｉ处产生的位移 ．对每一吊杆 位置处给出位移△ ，其关系式［９ 为：
Ｈ Ａｆ一 Ｆ，＋Ａ ； 一１，２，…， ． （１） 一１ 式中： 为各吊杆索力的目标值；Ａ 为外荷载作
用下无吊杆模型钢箱梁各吊杆位置处的位移，外 荷载指初张拉开始至终张拉之前全桥所承受的荷
载（包括一期恒载和二期恒载）．Ａ 包括两个部分：
终张前的位移 和终张拉需要上调的位移 ．则
Ａ 一Ａ？＋△ ． （２）
将式（１）用矩阵的形式表示，为： ［△］一ｉ－￣－１・ＩＦ］＋［△ ］． （３）
．索力目标值向量ＥＦ－Ｉ的表达式为：
［Ｆ］一［ ］ ・（［△］一［△ ］）． （４） 将［胡，［△］和［△ ］代入式（４），解线性方程组，
可得索力［Ｆ］．
雁荡山特大桥２×９０ ｍ叠合拱桥每跨有１３
对吊杆，式（１）中的ｎ等于１３．单位力作用下的刚
度矩阵［阳可以利用式（４）求出，需上调的位移
［△ ］为终张拉前的线形与桥梁竣工后的设计线形
的差值，［△ ］和［ ］可以通过有限元方法来计算，
计算结果如表１所示．将［△？］和［△ ］代人式（３），
得到［△］，然后将［胡，Ｉ／ｘ］和［△ ］代入式（４），最后
求解出Ｅｒ］，即吊杆终张拉的目标值．
表１钢葙梁各吊杆位置处的位移 Ｔａｂｌｅ １ Ｔｈｅ ｄｉｓｐｌａｃｅｍｅｎｔ ａｔ ｔｈｅ ｈａｎｇｅｒ ｐｏｓｉｔｉｏｎ ｏｆ ｔｈｅ ｓｔｅｅｌ ｂｏｘ ｍｍ
表２终张拉过程中全桥吊杆索力计算值 Ｔａｂｌｅ ２ Ｔｈｅ ｆｏｒｃｅｓ ｏｆ ａｌｌ ｈａｎｇｅｒｓ ｄｕｒｉｎｇ ｔｈｅ ｆｉｎａｌ ｔｅｎｓｉｏｎ ｋＮ
注：表中粗体为吊杆刚刚张拉完的索力；粗体左边的数据为该吊杆张拉前的索力

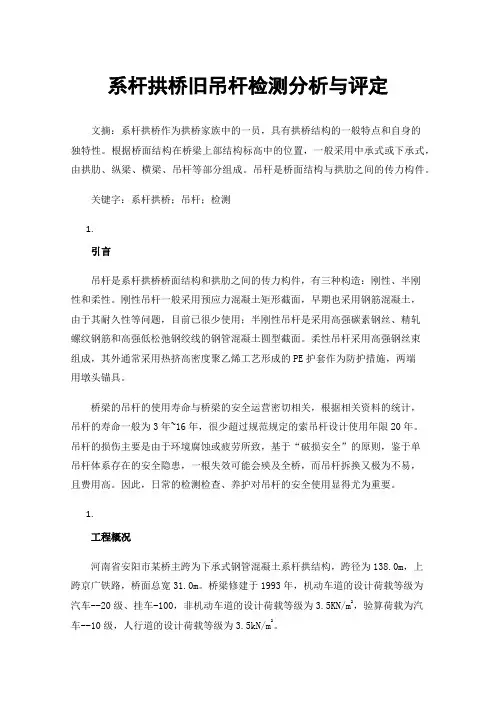

系杆拱桥旧吊杆检测分析与评定
