硬盘产品编码分析
宇视科技—ECR类产品命名
宇视科技 ECR类产品—命名规范 型号 产品名称 ECR3316-HF-E 混合式数字硬盘录像机 ECR3317-HF-SCF 混合式数字硬盘录像机 ECR ECR ① 3 3 ② 3 3 ③ 1 1 ④ 型号分解 6 -H 6 -H ⑤ ⑥
①：ECR-混合式数字硬盘录像机 ②：产品定位 1-2：中低端产品 3-5：中高端产品 6-9：预留 ③：硬盘盘位 0：1盘位 1：2盘位 2：4盘位 F ⑦ -E -S ⑧ C ⑨ F ⑩
通道最大分辨率 ⑨：产品形态补充说明 以下 C：盒式设备 下 I：智能分析 1 及以下 L：环通输出 以下 其他：预留 080i/1080P及一下 留 扩展 ⑩：细分行业款型扩展 F：金融行业款 缺省：通用款 准款 其他：预留 留
④⑤：模拟视频输入通道数 01：1路 02：2路 04：4路 08：8路 16：16路 其他：预留
⑦：模拟通道最大分辨率 C：CIF及以下 D：D1及以下 F：FULL D1 及以下 W：960H及以下 H：720P/1080i/1080P及一下 其他：预留 ⑧：功能扩展 ⑥：编码格式 S：标准款 F：FULL，支持常见的编码格式 E：增强款 H：以H.264为主 L：经济款 其他：预留 缺省：标准款 其他：预留

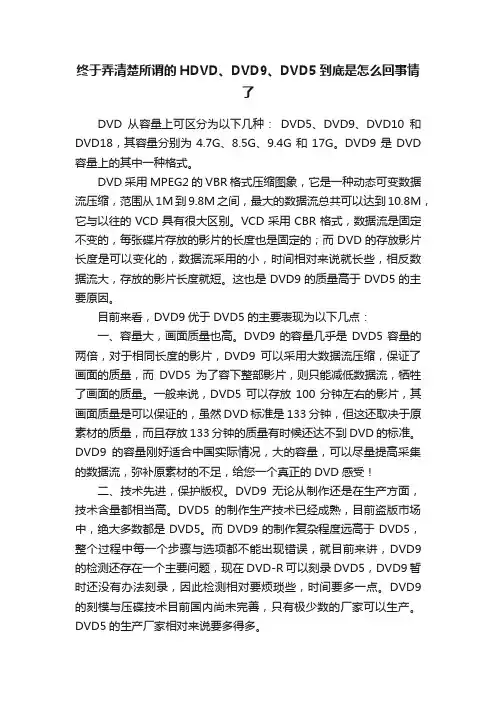

终于弄清楚所谓的HDVD、DVD9、DVD5到底是怎么回事情了
终于弄清楚所谓的HDVD、DVD9、DVD5到底是怎么回事情了DVD从容量上可区分为以下几种：DVD5、DVD9、DVD10和DVD18，其容量分别为4.7G、8.5G、9.4G和17G。
DVD9是DVD 容量上的其中一种格式。
DVD采用MPEG2的VBR格式压缩图象，它是一种动态可变数据流压缩，范围从1M到9.8M之间，最大的数据流总共可以达到10.8M，它与以往的VCD具有很大区别。
VCD采用CBR格式，数据流是固定不变的，每张碟片存放的影片的长度也是固定的；而DVD的存放影片长度是可以变化的，数据流采用的小，时间相对来说就长些，相反数据流大，存放的影片长度就短。
这也是DVD9的质量高于DVD5的主要原因。
目前来看，DVD9优于DVD5的主要表现为以下几点：一、容量大，画面质量也高。
DVD9的容量几乎是DVD5容量的两倍，对于相同长度的影片，DVD9可以采用大数据流压缩，保证了画面的质量，而DVD5为了容下整部影片，则只能减低数据流，牺牲了画面的质量。
一般来说，DVD5可以存放100分钟左右的影片，其画面质量是可以保证的，虽然DVD标准是133分钟，但这还取决于原素材的质量，而且存放133分钟的质量有时候还达不到DVD的标准。
DVD9的容量刚好适合中国实际情况，大的容量，可以尽量提高采集的数据流，弥补原素材的不足，给您一个真正的DVD感受！二、技术先进，保护版权。
DVD9无论从制作还是在生产方面，技术含量都相当高。
DVD5的制作生产技术已经成熟，目前盗版市场中，绝大多数都是DVD5。
而DVD9的制作复杂程度远高于DVD5，整个过程中每一个步骤与选项都不能出现错误，就目前来讲，DVD9的检测还存在一个主要问题，现在DVD-R可以刻录DVD5，DVD9暂时还没有办法刻录，因此检测相对要烦琐些，时间要多一点。
DVD9的刻模与压碟技术目前国内尚未完善，只有极少数的厂家可以生产。
DVD5的生产厂家相对来说要多得多。
明白卖硬盘认清各类硬盘编号的含义
明白卖硬盘认清各类硬盘编号的含义文章来源：中关村在线各品牌硬盘的铭牌编号识别及规格参数表各品牌硬盘的外包装或者硬盘外壳都会有一些编号，不过由于这些编号都较复杂，大多数用户都难以解读。
其实，每个厂家的每款硬盘编号都有其一定的内在规律，而每串编号也都代表着硬盘本身特定的含义，而通过这些复杂的编号，用户可以更确切的了解硬盘的各种性能指标，包括接口类型、转速、容量、缓存等。
了解这些编号所代表的意义，有助于消费者购买硬盘时明察秋毫，避免被一些无聊商家误导。
如果商家跟你说这是一块7200转的硬盘，但是它表面的参数却表明它是5400转的，那你就可以马上转身走人。
下面我们以主流的ATA接口产品为主，介绍各厂家的硬盘最新编号规则，供大家参考。
希捷（Seagate）1999年1月1号后生产的IDE系列其编号都为以下格式：ST <1> <2、3、4、5> <6、7> <8、9、10>ST代表“Seagate”，代表希捷公司产品，这在任何一款希捷硬盘产品编号的开头都有。
<1>代表硬盘外形。
“1”代表3.5英寸全高硬盘，“3”代表3.5英寸半高硬盘，“4”代表现在已被淘汰的5.25英寸硬盘。
<2、3、4、5>由3到4位数字组成，代表硬盘容量，单位为100MB。
例如“1200”代表这块硬盘的容量为100MB×1200=120GB，“800”则代表容量为80GB。
<6、7>代表硬盘标志，它由主标志和副标志组成：第一个数字为主标志，在普通IDE 硬盘中代表盘片数。
例如“2”即代表该硬盘内采用了2张盘片。
第二个数字为副标志，即硬盘的辅助标志。
只有当主标志相同或无效时，副标志才有效。
一般用它来表示硬盘的代数，数字越大表示代数越高，也就是说此款硬盘越新。
<8、9、10>由1到3个字母组成，代表硬盘接口类型。
普通桌面硬盘的较为简单，但如果包括现在和早期的SCSI硬盘，其含义就较为复杂了，这里只介绍目前主流的桌面硬盘：“A”代表Ultra ATA，即普通IDE/EIDE接口，这是大多数桌面硬盘所采用的接口类型；“AS”代表Serial ATA150，即串行ATA 1.0硬盘接口。
硬盘编号含义,主流硬盘编号识别
希捷/迈拓/西数/日立/三星硬盘编号的含义目前我们在市场上见到的硬盘大多都是希捷（Ｓｅａｇａｔｅ）、迈拓（Ｍａｘｔｏｒ）、西部数据（ＷｅｓｔｅｒｎＤｉｇｉｔａｌ）、日立（ＨＩＴＡＣＨＩ）和三星（Ｓａｍｓｕｎｇ）等几家厂商的产品。
最近硬盘新品不断上市，各厂家在硬盘编号的定义上也发生了一定的变化。
许多消费者对于目前各品牌硬盘的编号已经难以辨识。
因为硬盘的每个编号都代表着特定的含义，所以对于我们消费者来说，硬盘编号就像是硬盘的“身份证”。
通过这些复杂的编号，我们可以从中解读出硬盘的容量、转速、接口类型、缓存等各项性能指标，而这些信息对我们选购自己中意的硬盘产品是非常有帮助的。
下面笔者就以市场上主流的硬盘产品为主，详细介绍各厂家的最新硬盘编号规律。
希捷（Ｓｅａｇａｔｅ）市面上的希捷硬盘编号形式如下：ＳＴ＜１＞＜２、３、４、５＞＜６、７＞＜８、９、１０＞“ＳＴ”代表“Ｓｅａｇａｔｅ”，中文意思即希捷。
这在任何一款希捷硬盘产品编号的开头都有。
＜１＞代表硬盘外形。
“１”代表３．５英寸全高硬盘，“３”代表３．５英寸半高硬盘，“４”代表现在已被淘汰的５．２５英寸硬盘。
＜２、３、４、５＞由３到４位数字组成，代表硬盘容量，单位为１００ＭＢ。
例如“１２００”代表这块硬盘的容量为１２００×１００ＭＢ＝１２０ＧＢ，“８００”则代表容量为８０ＧＢ。
＜６、７＞代表硬盘标志，它由主标志和副标志组成：第一个数字为主标志，在普通ＩＤＥ硬盘中代表盘片数。
例如“２”即代表该硬盘内采用了２张盘片。
第二个数字为副标志，即硬盘的辅助标志。
只有当主标志相同或无效时，副标志才有效。
一般用它来表示硬盘的代数，数字越大表示代数越高，也就是说此款硬盘越新。
＜８、９、１０＞由１到３个字母组成，代表硬盘接口类型。
普通桌面硬盘的较为简单，但如果包括现在和早期的ＳＣＳＩ硬盘，其含义就较为复杂了，这里只介绍目前主流的桌面硬盘：“Ａ”代表ＵｌｔｒａＡＴＡ，即普通ＩＤＥ／ＥＩＤＥ接口，这是大多数桌面硬盘所采用的接口类型；“ＡＳ”代表ＳｅｒｉａｌＡＴＡ１５０，即串行ＡＴＡ１．０硬盘接口。

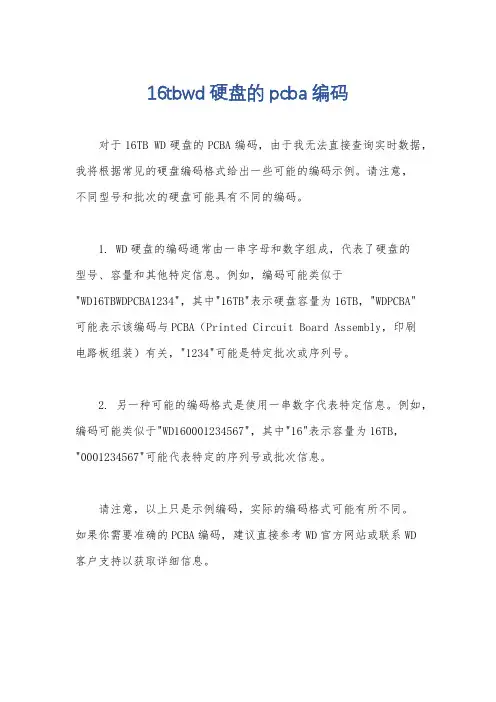

16tbwd硬盘的pcba编码
16tbwd硬盘的pcba编码
对于16TB WD硬盘的PCBA编码，由于我无法直接查询实时数据，我将根据常见的硬盘编码格式给出一些可能的编码示例。
请注意，
不同型号和批次的硬盘可能具有不同的编码。
1. WD硬盘的编码通常由一串字母和数字组成，代表了硬盘的
型号、容量和其他特定信息。
例如，编码可能类似于
"WD16TBWDPCBA1234"，其中"16TB"表示硬盘容量为16TB，"WDPCBA"
可能表示该编码与PCBA（Printed Circuit Board Assembly，印刷
电路板组装）有关，"1234"可能是特定批次或序列号。
2. 另一种可能的编码格式是使用一串数字代表特定信息。
例如，编码可能类似于"WD160001234567"，其中"16"表示容量为16TB，"0001234567"可能代表特定的序列号或批次信息。
请注意，以上只是示例编码，实际的编码格式可能有所不同。
如果你需要准确的PCBA编码，建议直接参考WD官方网站或联系WD
客户支持以获取详细信息。
硬盘编号识别
一、Maxtor（迈拓）硬盘编号迈拓硬盘以低噪音、低震动、低发热等诸多特点，其总代理蓝德电子提供全国联保，购买时认准LAND的标志。
它编号多为：系列号+此系列硬盘最大容量+首位+容量+接口类型+碟头数。
XX－－－XXX－－－X－－－－X第一部分第二部分第三部分第四部分第一部分表示产品系列型号3（40GB或以下）或9（40GB以上）——星钻一代2R——Fireball 531DX美钻一代2B——Fireball 541DX美钻二代2F——Fireball 34W——Diamondmax 536DX星钻二代4D、4K、4G——Diamondmax 540X星钻三代4R——Diamondmax 16星钻四代5T——Diamondmax Plus60金钻六代6L——Diamondmax Plus D740X金钻七代6E——Diamondmax Plus86Y——Diamondmax Plus9第二部分表示容量，单位是GB第三部分表示缓存容量、接口及主轴马达类型D——Utral ATA/33U——Utral ATA/66H——Ultra ATA100接口、2MB缓存J——Ultra ATA133接口、2MB缓存并使用滚珠轴承马达（Ball Bearing Motor）L——Ultra ATA133接口、2MB缓存并使用液态轴承马达（Fluid Dynamic Bearing Motor）P——Ultra ATA133接口、8MB缓存并使用液态轴承马达，M——串行ATA／150接口（Serial ATA／150）、8MB缓存并使用液态轴承马达。
第四部分表示使用的磁头数，也就是记录面数量，由此也能推算出单碟容量。
此外，首位没有什么大用处，只是说明一段时间罢了。
它的单碟容量=2×硬盘总容量/磁头数。
二、IBM的新编号规则如下1、Ultrastar 73LZX后的SCSI硬盘和Deskstar 60GXP后的IDE硬盘IC FF H CAP IF xx SP－XIC：IBM公司FF：外形尺寸，35表示3.5英寸（88.9毫米），25表示2.5英寸（63.5毫米）H：高度，L代表1英寸（25.4毫米），T代表0.49英寸（12.5毫米），N代表0.37英寸（9.5毫米）CAP：容量，单位为GBIF：接口类型AV——ATA接口UW——Ultra160 SCSI 68-pin Wide UC——Ultra160 SCSI 80-pin SCAXW——Ultra320 SCSI 68-pin WideXC——Ultra320 SCSI 80-pin SCAF2——FC-AL-2（2 Gbit）XX：特定编码，表示产品系列型号ER表示Deskstar 60GXP系列VA表示Deskstar 120GXP系列V2表示Deskstar 180GXP。
数字硬盘录像机(DVR)方案
数字硬盘录像机(DVR)方案1.前言嵌入式DVR从2006年开始快速发展，目前高端DVR的回放达到D1格式已经实现，但是在预览输出方面，大部分还只能支持到标清或者通过VGA接口实现720P的显示。
随着高清显示器价格的下降和普及，监控系统已经开始进入显示的高清时代，预览和回放的显示效果成为下一代DVR的一个关键指标。
为了提升安防产品的显示效果，达到专业级视频播放器的显示水平，高清解码器逐步被应用到一些高端DVR方案中，通过使用其专业级的解码，后处理功能和显示能力，使得DVR的显示效果达到了专业级高清播放器的效果。
富瀚为适应DVR的高清化趋势，在2009年推出了FH8735多通道H.264编码芯片；同时在新一代的DVR产品方案中，引进和使用Sigmadesign公司的最新专业级高清播放器芯片SMP8655，SMP8655是SigmaDesign公司最新的高清解码芯片，具有强大的视频解码，显示处理功能，并具有丰富的接口。
此方案很好地满足了DVR发展趋势。
2.FH8735的介绍FH8735是一款高性能的音视频编码芯片，支持H.264Mainprofile和Baselineprofile视频压缩格式，可以进行八路标清或者2路720p高清的实时编码和多路音频编码。
在编码的同时，完成音视频同步，输出ES/PES/PS/TS。
除了高性能的视频编码能力，FH8735提供了丰富的视频预处理功能，如de‐interlace,de‐noise,OSD叠加，缩放，移动侦测等。
FH8735的视频输入接口可以同时接收8路标准BT.656。
也可以根据需要把视频输入接口配置为一路高清视频输入接口。
FH8735可以接收来自CMOS/CCDModule,视频解码器，LVDS接收器以及HDMI接收器等输出的数字视频。
除此之外，FH8735可以直接接收TW2815/TW2816输出的timemultiplexerQuad/CIF视频。
FH8735可以同时接收八路立体声音频输入。
NI PXIe-1078
NI PXIe-4353
32通道, 24位, 热电偶输入模块
• 32路热电偶输入通道; 8路内置冷端温度补偿通道; 0.3 °C精度 • 90 S/s/通道的采样率 (高速模式); 1 S/s/通道的采样率 (高分辨率模式) • 300 Vrms CAT II通道-地面接地安全隔离 • 自动调零通道用于偏移误差补偿; 热电偶开路检测 • 借由PXI Express, 实现多设备触发和同步 • NI-DAQmx驱动软件和NI LabVIEW SignalExpress LE交互式数据记录软件
NI PXIe-1078
配有交流的9槽3U PXI Express机箱 - 高达1 GB/s
• 5个混合插槽, 3个PXI Express插槽 • 0 °C到50 °C的温度下, 总功率达300 W • 中等性能 – 每插槽高达250 MB/s的带宽和1 GB/s的系统带宽 • 8.43英寸 (214.2 mm) 低深度机箱 - 适用于机架以及台式应用 • 与PXI、PXI Express、CompactPCI和CompactPCI Express模块兼容
双核处理器有两个核心或称计算引擎，配置于同一个处理器中。双核处理器可同时执行两个计算任务，该优势可在多任务环境下得到体 现，例如：允许多个应用程序同时运行的Windows XP。两个应用程序可以同时分别进入处理器的两个核心，从而提高系统整体性能。此 外，双核处理器是NI LabVIEW软件等多线程应用程序的理想选择，应用程序能够将各个任务分为多个线程执行。一个双核处理器可同时 执行众多线程中的两条。 如需配置一个基于NI PXIe-8108的完整PXI Express系统，请访问/pxiadvisor。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬盘产品编码分析
希捷硬盘
产品编码
希捷硬盘的产品编号,例如:ST31500341AS含义如下：
其中并没有磁盘速度信息，不能直接分析产品编号获取硬盘转速。
现在已经得到了希捷硬盘的产品帮助文档，根据文档可以由产品编号，查出该型号硬盘的转速。
编程实现
可以考虑建立产品型号的库文件，然后根据产品编号，查询库文件，得到该硬盘的转速。
日立硬盘
产品编码
日立硬盘的产品编码，总体上可以分为两个总类：一是沿用IBM编码的，以IC开头表示的产品编码方式。
第二种是以H（Hitachi，日立）开头的产品编码方式。
具体含义如下：
编程实现
日立的硬盘编码比较标准，可以直接分析产品型号的字符串，得到硬盘的转速。
西部数据
西部数据的产品号中包含了硬盘的转速信息，可以直接使用，但是官网提供的最新代码型号说明与之前文档中的说明不一致。
产品编码
1，厂商代号
用WD两个字母表面是西部数据的产品
2，硬盘容量
2,3或者4位数字来表示容量，最大支持999.9。
例如7500表示750G，在1TB和更大的硬盘表示上（根据第三部分来判断），容量数字的小数点将移到第一位数字后面，比如”WD1000E。
”表示的是1T。
企业版的硬盘通常也会使用容量的最后一位数字作为产品代码，比如WD5001ABYS，最后一个数字不表示额外的容量。
3，容量的单位/系数
A GB/3.5英寸
B GB/2.5英寸
C GB/1.5英寸
E TB/3.5英寸
F TB/3.5英寸
G GB/3.5英寸
H GB/3.5英寸
J TB/3.5英寸
4，商务标识
A Desktop/WD Caviar(R)
B Enterprise/WD RE4; WD RE3; WD RE2 (3-platter)。
5，转速和缓存大小
A5400RPM 2MB缓存
B 7200RPM 2MB缓存
C 5400RPM 16MB缓存
D 5400RPM 32MB缓存
E 7200RPM 64MB缓存
F 10000RPM 16MB缓存
G 10000RPM 8MB缓存
H 10000RPM 32MB缓存
J 7200RPM 8MB缓存
K 7200RPM 16MB缓存
L 7200RPM 32MB缓存
P IntelliPower/EM
R 5400RPM 64MB缓存
S 7200RPM 64MB缓存
V 5400RPM 8MB缓存
Y7200RPM
只需要转速信息的话，结果如下：
A/C/D/R/V 5400 RPM
B/E/J/K/L/S/Y 7200 RPM
F/G/H 10000 RPM
6，接口
A A TA/66 40针IDE接口
B A TA/100 40针IDE接口。
编程实现
西部数据的编码规则跟之前文档上的有些不同，如果根据官方文档，可以使用产品编码，通过字符串解析，得到对应的硬盘转速。
三星硬盘
产品编码
三星硬盘分为S系列和H系列，比如：SP1604N和HD500LJ
1，S表示是SpinPoint系列。
2，用一个字母表示硬盘的转速：
“V”表示V系列硬盘，转速为5400 RPM/分
“P”表示P系列硬盘，转速为7200 RPM/分
3，第三部分由三个“X”组成，表示硬盘容量，通常有2到3位数字，其单位是GB。
“080”表示硬盘容量为80GB
“120”表示硬盘容量为120GB
但如果缓存是8MB，它们的标志大多会变成“081或者121”。
4，用一个数字，表示硬盘的磁头数。
5，第五部分由一个字母，表示硬盘的接口类型。
“A”表示为E－IDE/ATA接口
“S”表示为SCSI 2接口
“U”表示为Ultra SCSI接口
“D”表示为Ultra ATA 66接口
“H”表示为Ultra ATA 100接口
“N”表示为Ultra ATA 33接口
“C”表示为Serial ATA150接口
H系列磁盘转速
S系列的硬盘属于三星的旧型号产品，新的型号都是以H开头的系列。
比如HD500LJ。
这一系列的磁盘，根据产品型号与转速的对应统计，可以看出最后一个字母表示的是转速信息，统计的结果如下：
A/S/P 3600 RPM
B/E/Q/Y4200 RPM
C/M/F/I 5400 RPM
D/J 7200 RPM
编程实现
三星的硬盘中，S系列的文档中提到了其硬盘转速的规律，可以解析产品编码得到相应的转速，而H系列的，其产品型号中包含的转速信息是统计出的，没有官方的说明，依靠这个编程具有不确定性，可以考虑使用库文件的方式来提供产品的转速信息。
程序设计：
1，希捷的主流产品编码长度为10至12个字符，低于10位的硬盘是容量很小的旧式硬盘，不会被使用。
所有的企业级SATA硬盘（以NS为结尾）的转速都是7200。
Sas硬盘的转速可以根据编码的倒数第四位得到，0表示10000转，5表示15000转。
例外的3款产品：
ST31000640SS，ST3500620SS，ST3750630SS其转速为7200转。
因此，首先判断所使用的硬盘是否为可以使用的SATA或者SAS硬盘，之后根据倒数第4位判断转速。
2，日立硬盘以I或者H开头，产品的编码长度一般为14个字符。
确认是日立的硬盘之后，可以根据其编码规范获取硬盘的转速。
3，西数的硬盘以W开头，产品的编码长度在8至10个字符之间。
确认是西数的硬盘之后，根据其倒数第二位字母所代表的含义，确认硬盘转速。
4，三星硬盘以S或者H开头，产品的编码长度为7个字节。
确认是三星的硬盘以后，根据其编码含义即可获得硬盘转速。
如果硬盘的编码不属于以上列出的任一个产品，即表明该硬盘不属于兼容产品，设置其转速为0x00 R PM。
