中密度纤维板质量标准

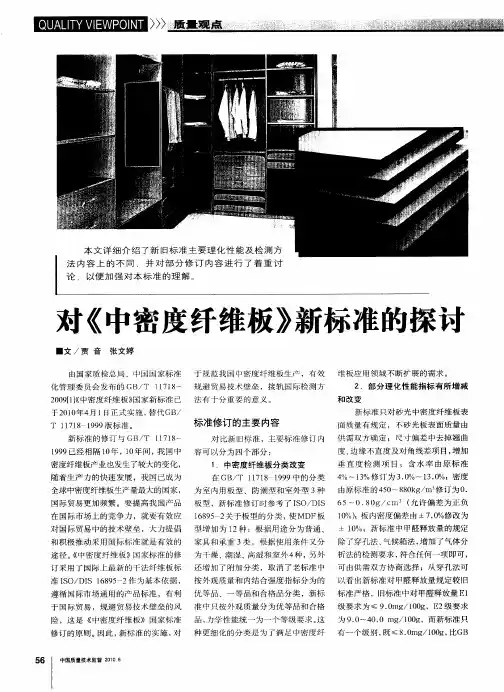

对《中密度纤维板》新标准的探讨
Ｔ １ ７ ８ ９ ９版 标 准 。 ｌ １ １９
２ ．部分 理 化性 能指 标 有所增 减
和 改 变
气 增 和 积 极 推 动 采 用 国 际标 准 就 是 有 效 的 家 具 和 承 重 ３类 ，根 据 使 用 条 件 又 分 除 了 穿 孔 法 、 候 箱 法 ， 加 了 气 体 分 潮 高 种 符 途径 。 中密度 纤维板 国家标 准 的修 为 干 燥 、 湿 、 湿 和 室 外 ４ ，另 外 析 法 的 检 测 要 求 ， 合 任 何 一 项 即 可 ， 《 订 采 用 了 国 际 上 最 新 的 干 法 纤 维 板 标 还 增 加 了 附 加 分 类 ，取 消 了 老 标 准 中 可 由供 需 双 方 协 商 选 择 ；从 穿 孔 法 可
． ～４ ． ／ ０ ｇ，而 新 标 准 只 险 ，这是 中密度 纤 维板 国家标 准 品 ， 力学性 能统 一为一 个等 级要求 。 这 为 ９ ０ ０ ０ ｍｇ １ ０ 既 ．ｍｇ ０ ｇ， 修订 的原则 。因此 ， 新标 准的 实施 ， 对 种更细 化 的分类是 为 了满足 中密 度纤 有 一 个 级 别 ， ≤ ８０ ／ｉ０ 比ＧＢ
３ ．部分检 验项 目试 验方 法 改变
新 标 准 规 定 甲 醛 释 放 量 气 候 箱 法 ＧＢ １５ ０ ０ １ ８ －２ ０ 中对 于 中密 度纤 维板 甲 材 的 理 化 性 能 进 行 判 定 。关 于 Ｑｕ ８ 和 检 测 按 照 标 准 中 附 录 Ａ 执 行 ，气 体 分 醛 释 放 量 测 试 方 法 都 规 定 采 用 穿 孔 法 ， Ｑ Ｌ的 计 算 在 Ｌ Ｔ ７ ７ ０ ７ 造 Ｙ／ ｌ １ ２ ０ 人
中密度纤维板 密度

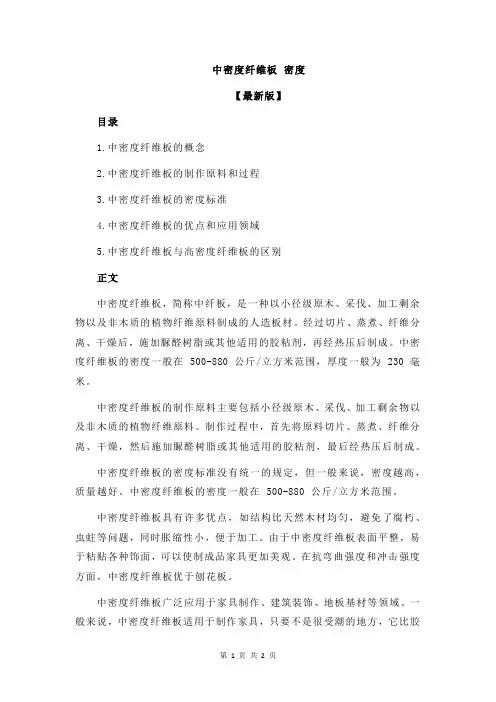

中密度纤维板密度
【最新版】
目录
1.中密度纤维板的概念
2.中密度纤维板的制作原料和过程
3.中密度纤维板的密度标准
4.中密度纤维板的优点和应用领域
5.中密度纤维板与高密度纤维板的区别
正文
中密度纤维板，简称中纤板，是一种以小径级原木、采伐、加工剩余物以及非木质的植物纤维原料制成的人造板材。
经过切片、蒸煮、纤维分离、干燥后，施加脲醛树脂或其他适用的胶粘剂，再经热压后制成。
中密度纤维板的密度一般在 500-880 公斤/立方米范围，厚度一般为 230 毫米。
中密度纤维板的制作原料主要包括小径级原木、采伐、加工剩余物以及非木质的植物纤维原料。
制作过程中，首先将原料切片、蒸煮、纤维分离、干燥，然后施加脲醛树脂或其他适用的胶粘剂，最后经热压后制成。
中密度纤维板的密度标准没有统一的规定，但一般来说，密度越高，质量越好。
中密度纤维板的密度一般在 500-880 公斤/立方米范围。
中密度纤维板具有许多优点，如结构比天然木材均匀，避免了腐朽、虫蛀等问题，同时胀缩性小，便于加工。
由于中密度纤维板表面平整，易于粘贴各种饰面，可以使制成品家具更加美观。
在抗弯曲强度和冲击强度方面，中密度纤维板优于刨花板。
中密度纤维板广泛应用于家具制作、建筑装饰、地板基材等领域。
一般来说，中密度纤维板适用于制作家具，只要不是很受潮的地方，它比胶
合板做的家具要耐用很多。
中密度纤维板与高密度纤维板的区别主要在于密度不同。
高密度纤维板的密度比中密度纤维板高，通常在 800 公斤/立方米以上。
高密度纤维板一般用于制作地板基材或装饰品外壳，因其密度高，强度也更大。
中密度纤维板的品种
中密度纤维板的品种很多，一般有以下几种分类：一、按产品的公称密度分根据国家标准GB11718-89，中密度纤维板按照其公称密度分为三种：1、80型板公称密度大于或等于0.80g/cm3的板材。
2、70型板公称密度在此0.70-0.79g/cm3的板材。
3、60型板公称密度在0.60-0.69/cm3之间的的板材。
二、按产品的技术指标来分根据国家标准GB11718-1999，按产品的技术指标来分中密度纤维板分为三种：1、优等品2、一等品3、合格品其中优等品技术指标最高，一等品次之，合格品最低。
优等品和一等品适用于制造强化木地板。
三、按所用的胶粘剂分类：1、脲醛树脂中密度纤维板它用脲醛树脂做胶粘剂。
这种板材有较好的物理力学性能，价格低，是我国目前使用最多、产量最高的中密度纤维板。
其主要缺点是耐水性差，只能用于室内。
在生产过程中必须严格控制配方，不然将会过量，散发对人体有害的游离甲醛气体。
2、酚醛树脂中密度纤维板它用酚醛树脂为胶粘剂。
这种板材不仅有较好的物理力学性能，而且耐水性好，具有较强的抗菌抗腐蚀和白蚁、虫蛀能力，有一定的阻燃性。
但价格较贵。
多用于室外或潮湿环境。
3、异氰酸脂中密度纤维板它用异氰酸脂为胶粘剂。
这是一种新型的胶粘剂，制造的板材具有较好的物理力学性能和耐水性，在生产和使用过程中不散发任何有害的气体。
用较高施胶量制造的板性能极好，可做室外用板材，一较低施胶量制造的板适用于室内。
目前这种胶粘剂价格高，用者尚少，但有发展前途。
四、按用途分类1、室内用板这种板材有较好的物理力学性能，但耐水性差。
2、室外用板这种板材不仅有较好的物理力学性能，而且耐水性好，具有较强的抗菌抗腐蚀和白蚁、虫蛀能力3、特殊用途板特殊用途，如阻燃板、防腐板等。
人造板知识详解将木材或其他木质材料加工成各种形态后，施加胶粘剂和其他添加剂制成的板材。
其基本产品有胶合板、刨花板和纤维板。
人造板的诞生，标志木材加工现代化时期的开始，使木材加工过程从单纯改变木材形状发展到改善木材性质。
中密度纤维板国家标准.doc
中华人民共和国国家标准中密度纤维板定义和分类Medium density fibreboard--Definition and classlflcatlon1 主题内容与适用范围本标准规定了中密度纤维板的定义和分类。
本标准适用于室内用中密度纤维板。
产品可广泛用于中高档家具、音响乐器、车辆、船舶、建筑等行业。
2 定义中密度纤维板：以木质纤维或其他植物纤维为原料，施加尿醛树脂或其他适用的胶粘剂制成密度在0.5∽0.88构板材。
3 分类按密度分为三种类型，见下表。
g/cm3附加说明：本标准由中华人民共和国林业部提出。
本标准由中国林业科学研究院木材工业研究所归口。
本标准由福州人造板厂负责起草。
本标准主要起草人黄玉亭、庄元标、梁钟煌、王旭。
中华人民共和国国家标准中密度纤维板含水率的测定1 主题内容与适用范围本标准规定了测定中密度纤维板含水率的方法。
本标准适用于室内用中密度纤维板。
2 引用标准GB 11718.3 中密度纤维板试件的制备３原理通过称量，确定试件在取样时与其干燥至恒重之间减轻的质量及这一减轻的质量与试件干燥后恒重质量之比。
４设备与计量器具4.1天平，感量为0.01g。
4.2空气对流干燥箱，温度能控制在103±2℃。
4.3干燥器，直径250mm。
5 取样和试件试件的取样和切割，应根据GB 11718.3的规定进行。
６测试方法6.1 试件在取样后立即称量，精确至0.1g。
应注意避免含水率在取样到称量期间发生变化。
6.2 试件在温度计103±2℃的条件下干燥至恒重，在干燥器内冷却后，应立即称量，以防试件含水率变化超过0.1%。
7 测试结果7.1 试件的含水量W（%）应按下式计算，精确至0.1%。
W=(m0-m1)/m1×100式中：m 取样时试件的质量，g；m 试件干燥至恒重后的质量，g。
7.2 每张板的含水率，为三个试件含水率的算术平均值，精确至0.1%。
附加说明：本标准由中华人民共和国林业部提出。
中密度纤维板检验标准
中密度纤维板检验标准1．目的和适用范围保证中密度纤维板能满足工艺及质量要求。
适用于外购纤维板的检验。
2．引用标准GB11718.1中密度纤维板定义和分类GB11718.2中密度纤维板技术要求和检验规则3．术语3．1中密度纤维板以木质纤维或其他植物纤维为原料，施加脲醛树脂或其他适用的胶粘剂制成密度在0.5"0.88g/cm3的板材。
3．2局部松软铺装不良或胶接不佳而产生的局部疏松。
3．3边角缺损板的角或边缘被损坏而造成的缺损。
4．分类按密度分为三种类型，见表1。
5．技术要求5．1分级产品分为特级品、一级品、二级品三个等级。
5．2规格及偏差5．2．1厚度规格及其尺寸偏差5．2．1．1厚度规格为：6、（8）、9、12、15、（16）、18、（19）、21、24、（25）mm……等。
5．2．1．2厚度尺寸偏差不得超过表2规定。
5．2．2幅面规格及其尺寸偏差幅面尺寸偏差不得超过表3规定。
5．2．3对角线偏差两对角线长度之差不得超过6mm。
5．2．4边缘不直度每1000mm长不得超过1mm。
5．2．5翘曲度翘曲度不得超过表4规定。
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。
以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
5．3表面外观质量表面外观质量应符合表5规定，偏差带范围之内的缺陷不计。
6．检验方法6．1取样根据进料数量按比例抽取。
6．2测量含水率使用仪器测量，含水率应为4%"13%。
6．3检验程序6．3．1厚度尺寸的检量用精度为0.05mm游标卡尺，检量板四边向内25mm的四角和四边中间向内25mm处共8点，其算术平均值即为板厚，精确至0.1mm。
6．3．2幅面尺寸的检量长度在板宽两边，宽度在板长的两边用钢卷尺检量，精确至1mm。
6．3．3对角线长度的检量用钢卷尺检量板的对角线长度，精确至1mm。
中纤板检 验 标 准 指 导 书 -(佘建松)
试件的厚度以试件四个角的角尖，即从直角的角尖开始测量出一个边长为25mm的正方形，以此正方形的在试件当中的内角角尖为点测量试件厚度，用小正方形的四个内角点厚度算其算术平均值。
试件的长和宽在试件厚度的中间位置的侧边测量。
计算方法按GB/T 17657-1999中4.2.5.1规定进行。
板材检验标准指导书
适用范围：中密度纤维板的质量检验
文件版本：A1.0版
编号：JY—002
页码：共10页第1页
制定日期：2010.10.28
本试验检验程序：随机抽样开料实施检验出示检验报告
检验项目
检验标准
工具
检பைடு நூலகம்方法
支持性资料
抽样
对已验收合格的产品总体实施质量监督的抽样及质量统计量的计算：从同一种规格连续生产的产品中随机抽取三张样板，任取一张测试甲醛释放量、吸收厚度膨胀率、内结合强度、静曲强度和弹性模量、表面结合强度、防潮性能、含水率、密度及板内密度偏差。其中吸水厚度膨胀率、内结合强度、静曲强度和弹性模量、表面结合强度及防潮性能按LY/T 1717-2007中6.2规定计算侧上、下规格限质量统计量QU、QL。另两张样板用于复检（或）增加样板量。
④水银温度计，0~300℃
⑤空气对流干燥箱，恒温灵敏度±1℃，温度范围40℃~200℃
⑥分光光度计
⑦水槽
⑧玻璃器皿：
1：碘价瓶，500mL，4－10只。
2：单标线移液管，25，50，100 mL各4支。
3：棕色酸式滴定管，50 mL，2支。
4：棕色酸式滴定管，50 mL，2支。
5：量筒，10，20，100，
编号：JY—002
页码：共10页第3页
中密度纤维板国家标准
中华人民共和国国家标准中密度纤维板定义和分类Medium density fibreboard--Definition and classlflcatlon1 主题内容与适用范围本标准规定了中密度纤维板的定义和分类。
本标准适用于室内用中密度纤维板。
产品可广泛用于中高档家具、音响乐器、车辆、船舶、建筑等行业。
2 定义中密度纤维板：以木质纤维或其他植物纤维为原料，施加尿醛树脂或其他适用的胶粘剂制成密度在0.5∽0.88构板材。
3 分类按密度分为三种类型，见下表。
g/cm3附加说明：本标准由中华人民共和国林业部提出。
本标准由中国林业科学研究院木材工业研究所归口。
本标准由福州人造板厂负责起草。
本标准主要起草人黄玉亭、庄元标、梁钟煌、王旭。
中华人民共和国国家标准中密度纤维板含水率的测定1 主题内容与适用范围本标准规定了测定中密度纤维板含水率的方法。
本标准适用于室内用中密度纤维板。
2 引用标准GB 11718.3 中密度纤维板试件的制备３原理通过称量，确定试件在取样时与其干燥至恒重之间减轻的质量及这一减轻的质量与试件干燥后恒重质量之比。
４设备与计量器具4.1天平，感量为0.01g。
4.2空气对流干燥箱，温度能控制在103±2℃。
4.3干燥器，直径250mm。
5 取样和试件试件的取样和切割，应根据GB 11718.3的规定进行。
６测试方法6.1 试件在取样后立即称量，精确至0.1g。
应注意避免含水率在取样到称量期间发生变化。
6.2 试件在温度计103±2℃的条件下干燥至恒重，在干燥器内冷却后，应立即称量，以防试件含水率变化超过0.1%。
7 测试结果7.1 试件的含水量W（%）应按下式计算，精确至0.1%。
W=(m0-m1)/m1×100式中：m 取样时试件的质量，g；m 试件干燥至恒重后的质量，g。
7.2 每张板的含水率，为三个试件含水率的算术平均值，精确至0.1%。
附加说明：本标准由中华人民共和国林业部提出。
密度板国家标准
刨花板中间层为木质长纤维，两边为组织细密的木质纤维，经压制成板。
分子结构紧密，抗弯强度高。
中密度板是木粉末经压制后成型，表面平整度较好，所以当表面需要镂铣、 面又为较软质地时 (如镂花吸塑板 )，常使用中密度板以保证覆膜后表面平整。
成型，而粘贴表 由于原料全部是极细的木粉末，从防潮性能看，若将一块中密度板浸泡在水中，会像面包一样膨胀;而将刨花板浸泡在水中，因刨花板中有木质长纤维，更多的保留了木材的结构，所 以膨胀到一定程度将不再膨胀.因此综合性能可以说刨花板优于密度板。
另外密度板在生产过程中会使用大量的胶水，如果这些胶水质量不过关，生产出的板材肯定不会环保。
GB/T11718-1999 中密度纤维板1. 范围本标准规定了中密度纤维板的定义、技术要求、检验规则和试验方法。
本标准适用于干法生产中密度纤维板。
2. 定义中密度纤维板 mediumdensityfiberboard中密度纤维板是以木质纤维或其他植物纤维为原料，施加脲醛树脂或其他合成树脂，在加热加压条件下，压制而成的一种板材。
通常厚度超过 1.0mm ，密度为 450-880kg/m 3。
也可加入其他合适的添加剂加以改善板材特性。
3. 分类和表示符号表1 中密度纤维板分类类型简称 表示符号 使用条件 适用范围室内型中密度纤维板 室内型板 MDF 干燥室内防潮型中密度纤维板 防潮型板 MDF.H 潮湿 所有非承重的应用，如家具和装修件 室外型中密度纤维板室外型板MDF.E室外4.技术要求表2正表面质量要求允许范围缺陷名称缺陷规定优等品一等品合格品局部松软直径≤50mm不允许3个边角缺损宽度≤10mm不允许允许油污直径≤8mm不允许1个炭化——不允许表3 尺寸偏差公称厚度范围，mm性能单位≤19 ＞19厚度偏差mm±0.20 ±0.30长度和宽度偏差mm/m±2.0对角线差mm≤6翘曲度mm/m≤5.0边缘不直度mm/m±1.5注：1、每张板内各测量点的厚度不得超过其算数平均值的±0.15mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的质量差异为随机误差。在生产处于正常稳定状态时，产品质量只有随机误
差，产品质量比较稳定，质量控制的目的就是要把生产控制在正常和稳定的状
态下，如出现系统误差，可及时排除，恢复正常运行。
2,、中密度纤维板质量的数字指标
2.1板的尺寸包括长度、宽2.2板的尺寸的稳定性如中密度纤维板的翘曲度、吸水（吸湿）后的厚度
膨胀率和线性膨胀率。
2.3强度如静曲强度、内结合强度、弹性模量和握钉力（正面和侧面）。
2.4板的密度板间密度偏差和板内密度偏差。
2.5板的含水率。
2.6游离甲醛释放量。
2.7外观质量胶块、胶斑、油污、局部松软、水迹、边角缺损、分层、鼓泡、
成品质量控制
1.、质量控制的影响因素和误差
1.1系统性因素和系统性误差影响产品质量的因素是多种多样的，如原
料、设备条件。工人技术水平、外界气候条件等。如果这些因素发生变化，产
品的质量也会发生不同程度的差异。由这类系统因素导致的质量差异叫系统
误差。
1.2随机性因素和随机误差产品质量还受到随机因素的影响。随机因
炭化、粗纤维、金属夹杂物、漏砂、粗砂痕、表面凹凸痕、倒角、波汶斑。
3.影响中密度纤维板质量指标的分析
3.1静曲强度低
可能的原因有：1.制品的密度低；2.闭合和加压速度慢；制品的密度梯度
小，即断面密度分布不合理；3.胶粘剂施加量不够，分布不均匀，胶粘剂质量不
佳，板坯含水率过高或偏低，造成胶粘剂固化不完全；4.纤维原料质量差或纤
维分离度低；5.热压时间过长或不足。
3.2平面抗拉强度低
其原因有：1.施胶量不足、胶粘剂质量不佳；2.加压速度过快或过慢；3.热
压时间不足或过长；4.板坯内含水率过高或过低、温度低，胶粘剂没有完全固
化；5.密度偏低或断面密度分布不合理；6.回收纤维比例太大；7.纤维质量差；
8.板冷却不够；堆放温度过高；9.施胶不均.
4．翘曲度测量：测量弦高，精确至0.5MM。
十、测量仪器
1．千分尺2．钢卷尺
质量控制就是要把生产控制在正常和稳定的状态下运行，以保证产品质
量的稳定。在生产过程中，对产品进行多次抽样检验，并根据所取得的检验数
据，对生产情况及时地作出分析判断并采取措施，使产品质量达到要求。质量
控制分为成品质量控制和生产过程质量控制。
中密度纤维板质量标准
一、中纤板品质缺陷与检测标准：
1．分层/鼓泡：不允许有。
2．边角缺损：厚度≤10MM时不允许有。
3．油污：不允许有。
4．炭化：不允许有。
二、幅面规格及翘曲度要求：
宽度：1220MM，偏差为±2.0MM。
长度：2440MM,偏差为±3.0MM。
对角线：两条对角线的公差小于3.0MM。
3.3尺寸稳定性差与变形
其原因有：1.成型时各层密度、厚度不成比例，相差大，上、下层分布不对
称且含水率不均；2.表、芯密度梯度过大或太小；3.热压时上下热压板或同一
块热压板温差大；4.板冷却不够即堆放，堆垛垫板支撑不当；5.薄板
堆放无垫板；6.存放地空气湿度大；7.上、下表面砂光量不一，或上、下硬层厚
度不同。
3.4握钉力低
其原因有：1.密度太低；2.表芯层密度梯度太大；3.施胶量不足，施胶均匀
性差。
3.5吸湿膨胀率大
其原因有：1.施胶量不足或胶粘剂未充分固化；胶的质量问题；2.施蜡量
低或分布不均匀；3.板密度低，纤维形态和质量差；4.胶粘剂的PH值控制得不
合适，影响胶料固化或纤维的自身缩合。
翘曲度：应不大于3.0MM/M。
边缘不直度：正负1.5MM/M；当板厚≤6MM时不测翘曲度。
三、吸水厚度膨胀率：
厚度(MM)
1.8-2.5
2.5-4.0
4.0-6.0
6.0-9.0
12-19
30-45
膨胀率(%)
≤45
≤35
≤30
≤15
≤10
≤6
四、含水率：6-10%。
五、甲醛含量：用穿孔萃取法每100克绝干人造板甲醛释放量小于18mg/100g（E2级标准）。
2．对吸水膨胀率，及含水率的检验视情况而定，在必要的时候随时检测。
3．对于甲醛含量的测定以对方的检测报告为准，若有必要时可以送检机构进行检测。
九、测量方法
1．厚度：测量板边四边向内25MM的四角和板四边向内25MM外共八点的算数平均值。
2．长宽：精确至1MM。
3．对角线长度的测量：计两对角线之差，精确至1MM。
六、密度：大于0.72g/cm3。
七、强度：表面结合强度大于1.2Mpa；内结合强度大于0.45Mpa；
静曲强度大于20Mpa；握钉力：板边大于800N，板面大于1000N。
八、检验规程
1．对尺寸要求，每批抽样10%进行检验，合格率达到95%时视为合格，办理入库，不能达到95%时，再抽取10%重新检验，两次抽样合格率在达到95%时，视为整批合格，办理入库，否则视为整批货物不合格，整批退回。
