感应电流的方向 右手定则
(完整版)感应电流方向的判断楞次定律(含答案)
感应电流方向的判断 楞次定律一、基础知识（一）感应电流方向的判断1、楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)适用情况：所有的电磁感应现象．2、右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体棒切割磁感线产生感应电流．3、利用电磁感应的效果进行判断的方法：方法1：阻碍原磁通量的变化——“增反减同”．方法2：阻碍相对运动——“来拒去留”．方法3：使线圈面积有扩大或缩小的趋势——“增缩减扩”方法4：阻碍原电流的变化(自感现象)——“增反减同”.（二）利用楞次定律判断感应电流的方向1、 楞次定律中“阻碍”的含义2、 楞次定律的使用步骤n （三）“一定律三定则”的应用技巧1、应用现象及规律比较基本现象应用的定则或定律运动电荷、电流产生磁场安培定则磁场对运动电荷、电流有作用力左手定则部分导体做切割磁感线运动右手定则电磁感应闭合回路磁通量变化楞次定律2、应用技巧无论是“安培力”还是“洛伦兹力”，只要是“力”都用左手判断．“电生磁”或“磁生电”均用右手判断．二、练习1、下列各图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中正确的是 ( ) 答案 CD解析 根据楞次定律可确定感应电流的方向：以C 选项为例，当磁铁向下运动时：(1)闭合线圈原磁场的方向——向上；(2)穿过闭合线圈的磁通量的变化——增加；(3)感应电流产生的磁场方向——向下；(4)利用安培定则判断感应电流的方向——与图中箭头方向相同．线圈的上端为S 极，磁铁与线圈相互排斥．运用以上分析方法可知，C 、D 正确．2、如图所示，一根条形磁铁从左向右靠近闭合金属环的过程中，环中的感应电流(自左向右看)( )A ．沿顺时针方向B ．先沿顺时针方向后沿逆时针方向C ．沿逆时针方向D ．先沿逆时针方向后沿顺时针方向答案 C解析 条形磁铁从左向右靠近闭合金属环的过程中，向右的磁通量一直增加，根据楞次定律，环中的感应电流(自左向右看)为逆时针方向，C 对．3、如图所示，当磁场的磁感应强度B 增强时，内、外金属环上的感应电流的方向应为( )A ．内环顺时针，外环逆时针B ．内环逆时针，外环顺时针C ．内、外环均为顺时针D ．内、外环均为逆时针答案 A解析 磁场增强，则穿过回路的磁通量增大，故感应电流的磁场向外，由安培定则知感应电流对整个电路而言应沿逆时针方向；若分开讨论，则外环逆时针，内环顺时针，A 正确.4、如图所示，在直线电流附近有一根金属棒ab ，当金属棒以b 端为圆心，以ab 为半径，在过导线的平面内匀速旋转到达图中的位置时( )A ．a 端聚积电子B ．b 端聚积电子C ．金属棒内电场强度等于零D ．U a >U b 答案 BD解析 因金属棒所在区域的磁场的方向垂直于纸面向外，当金属棒转动时，由右手定则可知，a 端的电势高于b 端的电势，b 端聚积电子，B 、D 正确．5、 金属环水平固定放置，现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引，后相互排斥D ．先相互排斥，后相互吸引答案 D解析 磁铁靠近圆环的过程中，穿过圆环的磁通量增加，根据楞次定律可知，感应电流的磁场阻碍穿过圆环的原磁通量的增加，与原磁场方向相反，如图甲所示，二者之间是斥力；当磁铁穿过圆环下降离开圆环时，穿过圆环的磁通量减少，根据楞次定律可知，感应电流的磁场阻碍穿过圆环的磁通量的减少，二者方向相同，如图乙所示，磁铁与圆环之间是引力．因此选项D 正确．也可直接根据楞次定律中“阻碍”的含义推论：来则拒之，去则留之分析．磁铁在圆环上方下落过程是靠近圆环．根据来则拒之，二者之间是斥力；当磁铁穿过圆环后继续下落过程是远离圆环．根据去则留之，二者之间是引力．因此选项D 正确．6、如图所示，ab 是一个可以绕垂直于纸面的轴O 转动的闭合矩形导体线圈，当滑动变阻器R 的滑片P 自左向右滑动过程中，线圈ab 将( )A ．静止不动B ．逆时针转动C ．顺时针转动D ．发生转动，但因电源的极性不明，无法确定转动的方向答案 C解析 当P 向右滑动时，电路中电阻减小，电流增大，穿过线圈ab 的磁通量增大，根据楞次定律判断，线圈ab 将顺时针转动．7、如图所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相同高度H 处同时释放(各线框下落过程中不翻转)，则以下说法正确的是( )A ．三者同时落地B ．甲、乙同时落地，丙后落地C ．甲、丙同时落地，乙后落地D ．乙、丙同时落地，甲后落地答案 D 解析 甲是闭合铜线框，在下落过程中产生感应电流，所受的安培力阻碍它的下落，故所需的时间长；乙不是闭合回路，丙是塑料线框，故都不会产生感应电流，它们做自由落体运动，所需时间相同，故D 正确．8、如图，铜质金属环从条形磁铁的正上方由静止开始下落，在下落过程中，下列判断中正确的是( )A ．金属环在下落过程中机械能守恒B ．金属环在下落过程中动能的增加量小于其重力势能的减少量C ．金属环的机械能先减小后增大D ．磁铁对桌面的压力始终大于其自身的重力答案 B解析 金属环在下落过程中，磁通量发生变化，闭合金属环中产生感应电流，金属环受到磁场力的作用，机械能不守恒，A 错误．由能量守恒知，金属环重力势能的减少量等于其动能的增加量和在金属环中产生的电能之和，B 正确．金属环下落的过程中，机械能转变为电能，机械能减少，C 错误．当金属环下落到磁铁中央位置时，金属环中的磁通量不变，其中无感应电流，和磁铁间无作用力，磁铁所受重力等于桌面对它的支持力，由牛顿第三定律，磁铁对桌面的压力等于桌面对磁铁的支持力，等于磁铁的重力，D 错误．9、如图所示，绝缘水平面上有两个离得很近的导体环a 、b .将条形磁铁沿它们的正中向下移动(不到达该平面)，a 、b 将如何移动( )A ．a 、b 将相互远离B ．a 、b 将相互靠近C ．a 、b 将不动D ．无法判断答案 A解析 根据Φ＝BS ，条形磁铁向下移动过程中B 增大，所以穿过每个环中的磁通量都有增大的趋势．由于S 不可改变，为阻碍磁通量增大，导体环会尽量远离条形磁铁，所以a 、b 将相互远离．10、如图所示，质量为m 的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力F N 和摩擦力F f 的情况，以下判断正确的是( )A ．F N 先大于mg ，后小于mgB ．F N 一直大于mgC ．F f 先向左，后向右D ．F f 一直向左答案 AD 解析 条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈中磁通量先增大后减小，由楞次定律中“来拒去留”关系可知A 、D 正确，B 、C 错误．11、如图所示，线圈M 和线圈N 绕在同一铁芯上．M 与电源、开关、滑动变阻器相连，P 为滑动变阻器的滑动触头，开关S 处于闭合状态，N 与电阻R 相连．下列说法正确的是( )A ．当P 向右移动时，通过R 的电流为b 到a B ．当P 向右移动时，通过R 的电流为a 到b C ．断开S 的瞬间，通过R 的电流为b 到a D ．断开S 的瞬间，通过R 的电流为a 到b答案 AD解析 本题考查楞次定律．根据右手螺旋定则可知M 线圈内磁场方向向左，当滑动变阻器的滑动触头P 向右移动时，电阻减小，M 线圈中电流增大，磁场增大，穿过N 线圈内的磁通量增大，根据楞次定律可知N 线圈中产生的感应电流通过R 的方向为b 到a ，A正确，B 错误；断开S 的瞬间，M 线圈中的电流突然减小，穿过N 线圈中的磁通量减小，根据楞次定律可知N 线圈中产生的感应电流方向为a 到b ，C 错误，D 正确．12、如图所示，圆环形导体线圈a 平放在水平桌面上，在a 的正上方固定一竖直螺线管b ，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P 向上滑动，下面说法中正确的是( )A ．穿过线圈a 的磁通量变大B ．线圈a 有收缩的趋势C ．线圈a 中将产生俯视顺时针方向的感应电流D ．线圈a 对水平桌面的压力F N 将增大答案 C解析 P 向上滑动，回路电阻增大，电流减小，磁场减弱，穿过线圈a 的磁通量变小，根据楞次定律，a 环面积应增大，A 、B 错；由于a 环中磁通量减小，根据楞次定律知a 环中感应电流应为俯视顺时针方向，C 对；由于a 环中磁通量减小，根据楞次定律，a 环有阻碍磁通量减小的趋势，可知a 环对水平桌面的压力F N 减小，D 错．13、两根相互平行的金属导轨水平放置于图10所示的匀强磁场中，在导轨上接触良好的导体棒AB 和CD 可以自由滑动．当AB 在外力F 作用下向右运动时，下说法中正确的是( )A ．导体棒CD 内有电流通过，方向是D →CB ．导体棒CD 内有电流通过，方向是C →D C ．磁场对导体棒CD 的作用力向左D ．磁场对导体棒AB 的作用力向左答案 BD解析 利用楞次定律．两个导体棒与两根金属导轨构成闭合回路，分析出磁通量增加，结合安培定则判断回路中感应电流的方向是B →A →C →D →B .以此为基础，再根据左手定则进一步判定CD 、AB 的受力方向，经过比较可得正确答案．14、如图所示，金属导轨上的导体棒ab 在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c 中将有感应电流产生且被螺线管吸引( )A ．向右做匀速运动B ．向左做减速运动C ．向右做减速运动D ．向右做加速运动答案BC解析 当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定不变，无感应电流出现，A错；当导体棒向左减速运动时，由右手定则可判定回路中出现从b→a的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针感应电流(从右向左看)且被螺线管吸引，B对；同理可判定C对，D错．15、如图所示装置中，cd杆原来静止．当ab杆做如下哪些运动时，cd杆将向右移动( )A．向右匀速运动B．向右加速运动C．向左加速运动D．向左减速运动答案 BD解析 ab匀速运动时，ab中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变，L2中无感应电流产生，cd杆保持静止，A不正确；ab向右加速运动时，L2中的磁通量向下增大，由楞次定律知L2中感应电流产生的磁场方向向上，故通过cd的电流方向向下，cd向右移动，B正确；同理可得C不正确，D正确．16、如图甲所示，等离子气流由左边连续以v0射入P1和P2两板间的匀强磁场中，ab直导线与P1、P2相连接，线圈A与直导线cd连接．线圈A内有随图乙所示的变化磁场，且磁场B的正方向规定为向左，如图甲所示．则下列说法正确的是 ( )A．0～1 s内ab、cd导线互相排斥B．1 s～2 s内ab、cd导线互相排斥C．2 s～3 s内ab、cd导线互相排斥D．3 s～4 s内ab、cd导线互相排斥答案 CD解析 由图甲左侧电路可以判断ab中电流方向由a到b；由右侧电路及图乙可以判断，0～2 s内cd中电流为由c到d，跟ab中的电流同向，因此ab、cd相互吸引，选项A、B 错误；2 s～4 s内cd中电流为由d到c，跟ab中电流反向，因此ab、cd相互排斥，选项C、D正确．17、如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是( )A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动解析 MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里MN中的感应电流由M→NL1中感应电流的磁场方向向上Error!；若L2中磁场方向向上减弱PQ中电流为Q→P且减小向右减速运动；若L2中磁场方向向下增强PQ中电流为P→Q且增大,向左加速运动．答案 BC18、如图所示，通电导线cd右侧有一个金属框与导线cd在同一平面内，金属棒ab放在框架上，若ab受到向左的磁场力，则cd中电流的变化情况是( )A．cd中通有由d→c方向逐渐减小的电流B．cd中通有由d→c方向逐渐增大的电流C．cd中通有由c→d方向逐渐减小的电流D．cd中通有由c→d方向逐渐增大的电流答案 BD19、如图所示，线圈由A位置开始下落，在磁场中受到的安培力如果总小于它的重力，则它在A、B、C、D四个位置(B、D位置恰好线圈有一半在磁场中)时，加速度关系为( ) A．a A>a B>a C>a DB．a A＝a C>a B>a DC．a A＝a C>a D>a BD．a A＝a C>a B＝a D答案 B解析 线圈在A、C位置时只受重力作用，加速度a A＝a C＝g.线圈在B、D位置时均受两个力的作用，其中安培力向上，重力向下．由于重力大于安培力，所以加速度向下，大小a＝g－<g.又线圈在D点时速度大于B点速度，即F D>F B，所以Fma D<a B，因此加速度的关系为a A＝a C>a B>a D，选项B正确．20、(2011·上海单科·13)如图，均匀带正电的绝缘圆环a 与金属圆环b 同心共面放置，当a 绕O 点在其所在平面内旋转时，b 中产生顺时针方的感应电流，且具有收缩趋势，由此可知，圆环a ( )A ．顺时针加速旋转B ．顺时针减速旋转C ．逆时针加速旋转D ．逆时针减速旋转解析 由楞次定律知，欲使b 中产生顺时针电流，则a 环内磁场应向里减弱或向外增强，a 环的旋转情况应该是顺时针减速或逆时针加速，由于b 环又有收缩趋势，说明a 环外部磁场向外，内部向里，故选B.答案 B 21、如图 (a)所示，两个闭合圆形线圈A 、B 的圆心重合，放在同一水平面内，线圈A 中通以如图(b)所示的交变电流，t ＝0时电流方向为顺时针(如图中箭头所示)，在t 1～t 2时间段内，对于线圈B ，下列说法中正确的是( )A ．线圈B 内有顺时针方向的电流，线圈有扩张的趋势B ．线圈B 内有顺时针方向的电流，线圈有收缩的趋势C ．线圈B 内有逆时针方向的电流，线圈有扩张的趋势D ．线圈B 内有逆时针方向的电流，线圈有收缩的趋势答案 A解析 在t 1～t 2时间段内，A 线圈的电流为逆时针方向，产生的磁场垂直纸面向外且是增加的，由此可判定B 线圈中的电流为顺时针方向．线圈的扩张与收缩可用阻碍Φ变化的观点去判定．在t 1～t 2时间段内B 线圈内的Φ增强，根据楞次定律，只有B 线圈增大面积，才能阻碍Φ的增加，故选A.22、 (2011·海南单科·20)如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O 点，将圆环拉至位置a 后无初速度释放，在圆环从a 摆向b 的过程中( )A ．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向答案 AD解析 圆环从位置a运动到磁场分界线前，磁通量向里增大，感应电流方向为逆时针；跨越分界线过程中，磁通量由向里最大变为向外最大，感应电流方向为顺时针；再摆到b的过程中，磁通量向外减小，感应电流方向为逆时针，A正确，B错误；由于圆环所在处的磁场，上下对称，所受安培力在竖直方向平衡，因此总的安培力方向沿水平方向，故C错误，D正确．。
右手定则判断感应电流方向
右手定则判断感应电流方向
右手螺旋定则（即安培定则）:
用右手握螺线管，让四指弯向螺线管中电流方向，大拇指所指的那端就是螺线管的N极。
直线电流的磁场的话，大拇指指向电流方向，另外四指弯曲指的方向为磁感线的方向（磁场方向或是小磁针北极所指方向或是小磁针受力方向）。
操作方法
右手平展，使大拇指与其余四指垂直，并且都跟手掌在一个平面内。
把右手放入磁场中，让磁感线从掌心进入（当磁感线为直线时，相当于手心面向N极），大拇指指向导线运动方向，则四指所指方向为导线中感应电流（动生电动势）的方向。
一般知道磁场、电流方向、运动方向的任意两个，让你判断第三个方向。

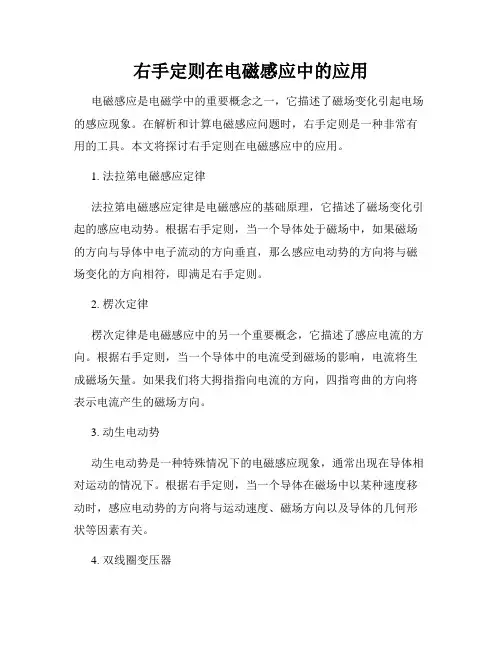

右手定则在电磁感应中的应用
右手定则在电磁感应中的应用电磁感应是电磁学中的重要概念之一，它描述了磁场变化引起电场的感应现象。
在解析和计算电磁感应问题时，右手定则是一种非常有用的工具。
本文将探讨右手定则在电磁感应中的应用。
1. 法拉第电磁感应定律法拉第电磁感应定律是电磁感应的基础原理，它描述了磁场变化引起的感应电动势。
根据右手定则，当一个导体处于磁场中，如果磁场的方向与导体中电子流动的方向垂直，那么感应电动势的方向将与磁场变化的方向相符，即满足右手定则。
2. 楞次定律楞次定律是电磁感应中的另一个重要概念，它描述了感应电流的方向。
根据右手定则，当一个导体中的电流受到磁场的影响，电流将生成磁场矢量。
如果我们将大拇指指向电流的方向，四指弯曲的方向将表示电流产生的磁场方向。
3. 动生电动势动生电动势是一种特殊情况下的电磁感应现象，通常出现在导体相对运动的情况下。
根据右手定则，当一个导体在磁场中以某种速度移动时，感应电动势的方向将与运动速度、磁场方向以及导体的几何形状等因素有关。
4. 双线圈变压器双线圈变压器是电磁感应的重要应用之一，常见于变压器的原理。
根据右手定则，当通过一个线圈的电流变化时，产生的磁场将穿过另一个线圈，从而在第二个线圈中感应出电动势。
利用右手定则可以确定磁场和电动势的方向，从而分析和设计变压器。
5. 摩托发电机摩托发电机是一种将机械能转化为电能的装置，利用了电磁感应的原理。
利用右手定则，可以确定电流线圈中电流的方向，从而生成磁场。
这个磁场与永磁体之间的相互作用将引起转子的旋转，从而实现能量转换。
6. 动电机动电机是电磁感应在实际中的又一个重要应用，它将电能转化为机械能。
根据右手定则，可以确定电流线圈中电流的方向，从而产生磁场与固定磁场相互作用，推动电机转动。
总结：右手定则在电磁感应中的应用为我们提供了一种简单而有效的方法来确定磁场、感应电动势和感应电流的方向。
从法拉第电磁感应定律到各种应用，右手定则无疑是电磁学中不可或缺的工具。

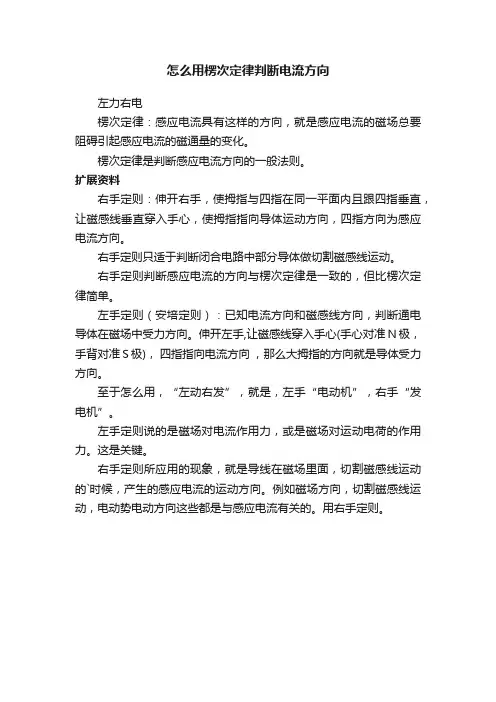

怎么用楞次定律判断电流方向
怎么用楞次定律判断电流方向
左力右电
楞次定律：感应电流具有这样的方向，就是感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
楞次定律是判断感应电流方向的一般法则。
扩展资料
右手定则：伸开右手，使拇指与四指在同一平面内且跟四指垂直，让磁感线垂直穿入手心，使拇指指向导体运动方向，四指方向为感应电流方向。
右手定则只适于判断闭合电路中部分导体做切割磁感线运动。
右手定则判断感应电流的方向与楞次定律是一致的，但比楞次定律简单。
左手定则（安培定则）：已知电流方向和磁感线方向，判断通电导体在磁场中受力方向。
伸开左手,让磁感线穿入手心(手心对准N极，手背对准S极)，四指指向电流方向，那么大拇指的方向就是导体受力方向。
至于怎么用，“左动右发”，就是，左手“电动机”，右手“发电机”。
左手定则说的是磁场对电流作用力，或是磁场对运动电荷的作用力。
这是关键。
右手定则所应用的现象，就是导线在磁场里面，切割磁感线运动的`时候，产生的感应电流的运动方向。
例如磁场方向，切割磁感线运动，电动势电动方向这些都是与感应电流有关的。
用右手定则。
一文看懂电磁感应定律右手定则
一文看懂电磁感应定律右手定则电磁感应定律中电动势的方向可以通过楞次定律或右手定则来确定。
右手定则内容：伸平右手使姆指与四指垂直，手心向着磁场的N极，姆指的方向与导体运动的方向一致，四指所指的方向即为导体中感应电流的方向（感应电动势的方向与感应电流的方向相同）。
楞次定律指出：感应电流的磁场要阻碍原磁通的变化。
简而言之，就是磁通量变大，产生的电流有让其变小的趋势；而磁通量变小，产生的电流有让其变大的趋势。
右手定则概念“右手定则“又叫发电机定则，用它来确定在磁场中运动的导体感应电动势（感应电流）的方向。
电磁学中，右手定则判断的主要是与力无关的方向。
如果是和力有关的则全依靠左手定则。
即，关于力的用左手，其他的（一般用于判断感应电流方向）用右手定则。
（这一点常常有人记混，可以发现“力”字向左撇，就用左手；而“电”字向右撇，就用右手）记忆口诀：左通力右生电。
还可以记忆为：因电而动用左手，因动而电用右手，方法简要：右手手指沿电流方向拳起，大拇指伸出，观察大拇指方向。
可以用右手的手掌和手指的方向来记忆导线切割磁感线时所产生的电流的方向，即：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从手心进入，并使拇指指向导线运动方向，这时四指所指的方向就是感应电流的方向。
这就是判定导线切割磁感线时感应电流方向的右手定则。
右手定则判断线圈电流和其产生磁感线方向关系以及判断导体切割磁感线电流方向和导体运动方向关系。
右手定则计算方法电流元I1dι对相距γ12的另一电流元I2dι的作用力df12为：μ0I1I2dι2（dι1γ12）df12=─────────────4πγ123式中dι 1.dι2的方向都是电流的方向；γ12是从I1dι指向I2dι的径矢。
安培定律可分为两部分。
其一是电流元Idι（即上述I1dι）在γ（即上述γ12）处产生的磁场为。
感应电流产生的条件
一、 感应电流产生的条件：1．电磁感应现象：能产生感应电流的现象称电磁感应现象。
2．产生感应电流的条件： 电路闭合；回路中磁通量发生变化；S B ∆=Φ-Φ=∆Φ12BS ∆=S B ∆∆=二、 感应电流方向的判定：1．右手定则：让磁力线穿过手心，大拇指指向导体的运动方向，四指所指的方向就是感应电流的方向。
例：在一个匀强磁场中有一个金属框MNOP ，且MN 杆可沿轨道滑动。
（1） 当MN 杆以速度v 向右运动时，金属框内有没有感应电流？（2） 若MN 杆静止不动而突然增大电流强度I ，金属框内有无感应电流？方向如何？2．楞次定律：感应电流具有这样的方向，就是感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
（1） 阻碍的理解： 阻碍变化—— 增反减同阻碍不等于阻止，阻碍的是磁通量变化的快慢 阻碍相对运动（敌进我退，敌退我扰）O N MP（2） 应用楞次定律判断感应电流的方法：① 明确原磁场（B 原）方向；② 分析磁通量（ф）的变化；③ 确定感应电流的磁场（B 感）方向，④ 用右手螺旋法则判定感应电流（I 感）的方向。
例：磁通量的变化引起感应电流。
三、 法拉第电磁感应定律：1．在电磁感应现象中产生的电动势叫感应电动势，不管电路闭合与否，只要穿过电路的磁通量发生变化，电路中就有感应电动势。
闭合 感应电动势 有电流断开 感应电动势 无电流（1）tn ∆∆Φ=ε （感应电动势与磁通量的变化律成正比）——平均电动势 （2） （3） 自感电动势：tI L ∆∆=ε L 为自感系数（①线圈面积；②匝数；③铁芯。
）电流强度增大时，感应电动势的方向与电流方向相反；电流强度减小时，感应电动势的方向与电流方向相同；阻碍的是电流的变化，电流将继续增大到应该达到的值。
注:自感现象是楞次定律“阻碍”含义的另一体现。
(4) 电磁感应现象中的能量守恒:① 向上平动、向下平动；② 向左平动、向右平动；③ 以AB 为轴向外转动；④ 以BC 为轴向外转动； ⑤ 以导线为轴转动；判断上列情况下的感应电流方向，若两导线呢？I P O M N MN 杆匀速向右运动： BLv t tL v B t S B t =∆∆=∆∆=∆∆Φ=ε （使用于B 、L 、v 相互垂直）（L 为有效长度） v BL =ε 即即＝BLv εa b大家再看这个图，ab 杆以速度v 向右运动切割磁力线，ab 杆上产生的感应电流方向是b →a ，在产生感应电流的同时，就会受到磁场对它的力的作用，安培力的方向是垂直于导线向左，为保证ab 向右匀速做切割磁力线运动就必须对ab 施加一个与安培力大小相等，方向相反的外力F 的作用，这样外力F 就要克服安培力做功，维持导体ab 匀速运动。
线框切割磁感线时电流方向的判断
线框切割磁感线产生电动势和电流的现象是电磁感应原理的一个重要体现，这一原理由法拉第电磁感应定律描述。
在线框切割磁感线的过程中，电流方向的判断可以借助右手定则（又称发电机定则）来进行。
具体步骤如下：
1.伸出右手：首先，自然地伸出右手。
2.拇指指向切割方向：让右手的拇指指向线框切割磁感线的方向，即线框相
对于磁场运动的方向。
3.四指环绕方向：弯曲其余四指，使其自然地环绕线框运动方向，四指的环
绕方向即为感应电流的方向（假设线框为闭合电路的一部分）。
4.方向判定：根据右手定则，感应电流的方向是从四指弯曲环绕的方向指向
拇指。
所以，当线框在磁场中运动切割磁感线时，如果你正确使用右手定则，就可以判断出感应电流的方向。
这里需要注意的是，感应电流的方向是动态变化的，与线框的运动速度、运动方向以及磁场方向等因素有关。
感应电动势高低的判断方法
感应电动势高低的判断方法
1.根据法拉第电磁感应定律：在匀强磁场中，导体匀速运动时所感应的电动势大
小为ε = Blv，其中B为磁感应强度，l为导体长度，v为匀速运动的速度。
因此，可以通过改变导体运动速度或磁场的强度来调节感应电势的大小。
2.利用右手定则：如果导体位于变化磁场中，则感应电流方向垂直于导体面，并
且遵循右手定则。
即右手弯曲导线方向，使得手指朝向磁力线的弯曲方向，则大拇指所指的方向就是感应电流的方向。
由于电流是在外电路从高电势流向低电势的，因此可以判断电势的高低。
3.利用比较法：采用电势和模拟电势的比较，或者电压和电流的比较。
如果以电
势比较法，则可以比较两个或多个物体之间的电势；如果以电压和电流比较法，可以以一个物体的电势作为参考，比较另一个物体的电压和电流，若另一个物体的电压和电流均大于此物体，则可认为这两个物体的电势是不同的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B
感应电流的方向 右手定则
一、闭合回路的部分导体在磁场中做切 割磁感线运动时，有感应电流产生。
+ v _
实验探究：闭合回路的部分导体在磁场中切割磁感 线时，感应电流的方向与哪些因素有关？
ቤተ መጻሕፍቲ ባይዱ
实验发现，感应电流的方向与导体的运动方向和 磁场方向都有关系。
实验记录：（示意图）
先判断检流计指针偏转方向与通过其中的电流方向关系。
如图所示是常用的一种延时继电器示意图，图中 的S2是常闭的。当开关S1闭合时，电磁铁F将衔铁 D吸下，C工作电路接通。当S1断开时，由于电磁 感应作用，D将延迟一段时间才被释放，延时继 电器就是这样得名的。你能说明“延时”的原因 吗？
复习：感应电流产生的条件
思考：如图所示，半径为a的圆形区域内有方向垂直于纸面 向里的匀强磁场；半径为b的金属圆环与磁场同心地放置， 磁场方向与环面垂直。铜棒MN与金属环接触良好。若铜 棒MN以一定速率向右匀速滑动。小灯泡是否会发光？
a v
R
B
l
c
课堂小结：
1、导体切割磁感线时感应电流方向的判断方 法——右手定则； 2、能用等效的思想理解导体切割磁感线时的 电路结构； 3、理解右手定则和左手定则的区别。
例3：如图所示，一闭合金属线框的两边接有电阻 R1、R2，框上垂直搁置一根金属棒，棒与框接触 良好，整个装置放在匀强磁场中，当用外力使ab 棒匀速右移时，（1）判断电阻R1、R2上的感应电 流的方向； （2）试画出该电路的等效电路 。
a c
v b
d
例3：如图所示。水平放置的平行金属导轨，相距为 l，左端接一电阻R，磁感应强度为B的匀强磁场 方向垂直于导轨平面，导体棒ac垂直放在导轨上， 并能无摩擦地沿导轨滑动，导轨和导体棒的电阻 均可忽略不计。当ac以速度v水平向右匀速滑动时， （1）画出电阻R上感应电流的方向；（2）试画 出该电路的等效电路；（3）画出维持ac棒做匀速 运动的水平外力F的方向。
向右切割磁感线 磁场方向 向下 磁场方向 向上
向左切割磁感线
v
v
B B
B
B v
v
二、右手定则
伸开右手，使大拇指跟其余四个 手指垂直，并跟手掌在一个平面 内，让磁感线垂直穿入手心，大 拇指指向导体运动方向，那么其 余四个手指所指的方向就是感应 电流的方向。
I B v
自主活动：
N V N S S V
V
v
例1：一有界匀强磁场宽为s ，方向垂直纸面向内， 有一边长为L（L< s）的正方形线框以速度v向右 匀速穿过。 （1）试分析全过程中线框内感应电流的方向; （2）求线框中有感应电流的时间； （3）求线框中无感应电流的时间。 a
L
b
B
a
b
d
c s
d
c
例2：两根平行的光滑导轨上，垂直放置两根金属 棒，整个装置处在垂直于轨道平面向下的匀强磁 场中。当棒ab向右滑动的过程中，cd棒会如何运 动？试分析在ab及cd棒中能量是如何转化的？
