法庭三层顶17米高预应力梁模板排架施工方案共18页文档
17m预应力混凝土空心板桥设计含施工方案
毕业论文（设计）题目：X市至P市高速公路跨京广线4×17+23+4×17m 预应力混凝土空心板桥设计公路桥梁是国民经济发展、人民生活水平提高的重要基础性公共设施，也是衡量一个国家现代化水平的重要指标。
作为一个毕业在即的土木人，有义务把自己所学融会贯通，为将来的发展打下坚实的基础。
板式桥是公路桥梁中量大、面广的常用桥型，构造简单、受力明确的特点使其成为中、小跨径桥梁的首选方案。
结构可采用现浇钢筋混凝土或预应力钢筋混凝土，亦可做成实心板或空心板，就地现浇可适应各种形状的弯、坡、斜桥，同时，板式桥可以减低路堤填土高度，少占耕地和节省土方工程量。
全文为X市至P市高速公路K4+103.9处的跨京广铁路立交板式桥设计方案，共分两个部分，第一部分为预应力混凝土板桥设计，第二部分为板桥重要部位施工方案说明。
在第一部分中，由于时间和篇幅原因，全设计仅进行了跨径为17m的预应力空心板的设计。
设计采用先张法预应力混凝土空心板结构，桥梁全长159m，除主跨外，其余部分单跨17m，共计8跨，桥宽14m，板宽1.22m，共计11块。
全设计首先根据规范拟定桥梁截面尺寸，并通过荷载作用效应确定预应力钢筋的布置，下来通过承载能力验算、预应力损失计算、主梁变形验算、应力验算等的校核，符合规范规定。
在第二部分中，设计仅对基础、承台、墩台、预应力空心板等的施工方法进行了简单说明，由于存在一定限制，仅供参考之用。
由于公路桥梁工程技术的不断进步，技术标准的不断更新，加之本人能力有限，设计过程中难免出现一些错误和疏漏，敬请各位老师给予批评指正。
第一部分：先张法预应力混凝土空心板设计1. 设计资料................................................................................................- 7 -1.1 工程概况..........................................................................................- 7 -1.2 跨度和桥面宽度..............................................................................- 7 -1.3 技术指标..........................................................................................- 8 -1.4 主要材料..........................................................................................- 8 -2. 设计要点................................................................................................- 9 -2.1 方案比选..........................................................................................- 9 -2.2 结构设计....................................................................................... - 10 -2.3 设计参数....................................................................................... - 12 -3. 空心板截面几何特性计算................................................................. - 13 -3.1 截面面积....................................................................................... - 13 -3.2 截面重心位置............................................................................... - 13 -3.3 空心板毛截面对其重心轴的惯性矩计算................................... - 13 -4. 作用效应计算..................................................................................... - 15 -4.1 永久作用效应计算....................................................................... - 15 -4.2 可变作用效应计算....................................................................... - 16 -4.3 作用效应组合............................................................................... - 26 -5. 预应力钢筋数量估算及布置............................................................. - 27 -5.1 预应力钢筋数量的估算............................................................... - 27 -5.2 预应力钢筋的布置....................................................................... - 29 -5.3 普通钢筋数量的估算及布置....................................................... - 30 -6. 换算截面几何特性计算..................................................................... - 32 -6.1 换算截面面积A0.......................................................................... - 33 -6.2 换算截面重心位置....................................................................... - 33 -6.3 换算截面惯性矩........................................................................... - 34 -6.4 换算截面弹性抵抗矩................................................................... - 34 -7. 承载能力极限状态计算..................................................................... - 35 -7.1 跨中截面正截面抗弯承载力计算............................................... - 35 -7.2 斜截面抗剪承载力计算............................................................... - 36 -8. 预应力损失计算................................................................................. - 40 -8.1 锚具变形、回缩引起的预应力损失σl2..................................... - 40 -8.2 预应力钢筋与台座之间的温差引起的预应力损失σl3 ............ - 40 -8.3 预应力钢绞线由于钢筋松弛引起的预应力损失σl5................. - 41 -8.4 混凝土弹性压缩引起的预应力损失σl4..................................... - 41 -8.5 混凝土收缩和徐变引起的预应力损失σl6................................. - 43 -8.6 预应力损失组合计算................................................................... - 46 -9. 正常使用极限状态计算..................................................................... - 47 -9.1 正截面抗裂性计算....................................................................... - 47 -9.2 斜截面抗裂性验算....................................................................... - 51 -10. 主梁变形验算................................................................................... - 58 -10.1 正常使用阶段的挠度计算......................................................... - 58 -10.2 预加力引起的反拱度计算及预拱度的设置............................. - 59 -11. 持久状况应力验算........................................................................... - 62 -11.1 跨中截面混凝土正压应力σkc的验算...................................... - 62 -11.2 跨中截面预应力钢绞线拉应力σp的验算............................... - 63 -11.3 斜截面主应力验算..................................................................... - 63 -12. 短暂状况应力验算........................................................................... - 69 -12.1 跨中截面..................................................................................... - 70 -12.2 l/4处截面..................................................................................... - 72 -12.3 支点截面..................................................................................... - 73 -13. 最小配筋率复核............................................................................... - 76 -14. 铰缝计算........................................................................................... - 78 -14.1 铰缝剪力计算............................................................................. - 78 -14.2 铰缝抗剪强度计算..................................................................... - 81 -第二部分：桥梁重要部位施工说明15. 施工方案说明简述............................................................................. - 83 -16. 桥梁基础施工..................................................................................... - 84 -17. 钻孔灌注桩施工................................................................................. - 87 -18. 承台施工............................................................................................. - 89 -19. 墩台施工............................................................................................. - 91 -20. 先张法预应力混凝土空心板施工..................................................... - 94 -20.1 准备工作..................................................................................... - 94 -20.2 预应力钢绞线施工..................................................................... - 95 -20.3 混凝土的浇筑及养护................................................................. - 97 -20.4 钢绞线放张................................................................................. - 98 -20.5 板的起吊、存放、养护............................................................. - 99 - 参考文献.................................................................................................. - 100 - 附录.......................................................................................................... - 101 -第一部分：先张法预应力混凝土空心板设计1. 设计资料1.1 工程概况X市-P市高速公路跨京广铁路立交桥，位于京广线许昌至石桥区间，与京广上下行线正交，铁路里程为K769+373，公路里程为K4+103.9，设计公路北侧紧邻刘王村，铁路两侧地形平坦开阔，大多为农田，铁路西侧约500米有南北方向县乡公路一条，交通状况一般。
预应力大梁模板安装施工方案
预应力大梁模板安装施工方案一、工程概述本工程为_____建筑项目，其中预应力大梁作为关键结构部分，对整个建筑的稳定性和安全性起着重要作用。
预应力大梁的规格为_____，跨度为_____，梁高为_____。
为确保预应力大梁的施工质量和进度，特制定本模板安装施工方案。
二、施工准备（一）技术准备1、熟悉施工图纸，对预应力大梁的尺寸、形状、位置等进行详细的了解。
2、编制模板安装施工方案，并向施工人员进行技术交底。
3、计算模板的承载力和稳定性，确保模板能够承受施工过程中的各种荷载。
（二）材料准备1、模板：选用_____材质的模板，其厚度为_____，表面平整光滑，无裂缝、翘曲等缺陷。
2、木枋：选用_____规格的木枋，其材质为_____，无腐朽、虫蛀等现象。
3、对拉螺栓：选用_____规格的对拉螺栓，其强度应符合设计要求。
4、支撑系统：采用_____支撑系统，确保其稳定性和承载能力。
（三）现场准备1、清理施工现场，确保施工场地平整、坚实，无积水和杂物。
2、测量放线，确定预应力大梁的位置和标高，并在模板安装位置弹出控制线。
三、模板安装工艺流程（一）弹出梁轴线及水平线并复核首先，使用测量仪器在施工现场弹出预应力大梁的轴线和水平线，然后对其进行复核，确保准确性。
（二）安装梁底模板1、按照设计要求，将梁底模板放置在支撑系统上，并调整其位置和标高。
2、梁底模板之间的拼接要严密，不得有缝隙，以防止漏浆。
（三）绑扎钢筋在梁底模板安装完成后，进行钢筋的绑扎工作。
钢筋的规格、数量、间距等应符合设计要求，绑扎要牢固，防止在施工过程中发生位移。
（四）安装侧模板1、钢筋绑扎完成后，安装侧模板。
侧模板要与底模板垂直，并通过对拉螺栓进行固定。
2、侧模板之间的拼接要严密，阴阳角处要采用专用的阴阳角模板，以保证模板的整体性和稳定性。
（五）安装梁侧支撑系统1、侧模板安装完成后，安装梁侧支撑系统，以增强模板的稳定性。
2、支撑系统要与模板紧密连接，不得有松动现象。
预应力梁施工方案

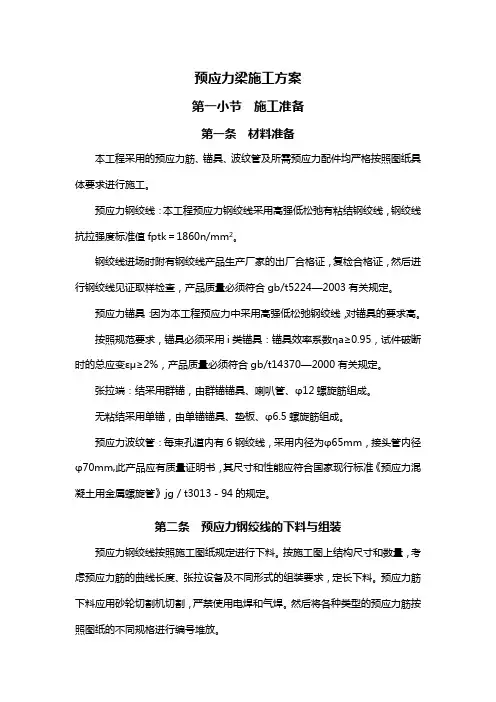

预应力梁施工方案第一小节施工准备第一条材料准备本工程采用的预应力筋、锚具、波纹管及所需预应力配件均严格按照图纸具体要求进行施工。
预应力钢绞线：本工程预应力钢绞线采用高强低松弛有粘结钢绞线，钢绞线抗拉强度标准值fptk＝1860n/mm2。
钢绞线进场时附有钢绞线产品生产厂家的出厂合格证，复检合格证，然后进行钢绞线见证取样检查，产品质量必须符合gb/t5224—2003有关规定。
预应力锚具：因为本工程预应力中采用高强低松弛钢绞线，对锚具的要求高。
按照规范要求，锚具必须采用i类锚具：锚具效率系数ηa≥0.95，试件破断时的总应变εμ≥2%，产品质量必须符合gb/t14370—2000有关规定。
张拉端：结采用群锚，由群锚锚具、喇叭管、φ12螺旋筋组成。
无粘结采用单锚，由单锚锚具、垫板、φ6.5螺旋筋组成。
预应力波纹管：每束孔道内有6钢绞线，采用内径为φ65mm，接头管内径φ70mm,此产品应有质量证明书，其尺寸和性能应符合国家现行标准《预应力混凝土用金属螺旋管》jg／t3013－94的规定。
第二条预应力钢绞线的下料与组装预应力钢绞线按照施工图纸规定进行下料。
按施工图上结构尺寸和数量，考虑预应力筋的曲线长度、张拉设备及不同形式的组装要求，定长下料。
预应力筋下料应用砂轮切割机切割，严禁使用电焊和气焊。
然后将各种类型的预应力筋按照图纸的不同规格进行编号堆放。
第二小节预应力标准施工工艺第一条有粘结预应力筋铺放铺放前的准备工作：准备端模：预应力梁张拉端的模板采用木模，若施工工艺有特殊要求也可以采用其它模板。
根据本工程的实际情况和设计要求，在合端模前在预应力筋穿出位置处打孔，孔径同波纹管直径。
所以需事先准备好端模，尺寸要准确。
架立筋制作：根据施工图纸预应力筋曲线矢高的要求施工，定位架立筋采用钢筋点焊于梁箍筋上，间距为1000mm，其高度为波纹管中心线距梁底的高度减去波纹管的半径进行设计制作，宽度为梁宽减30mm，波纹管绑扎固定在架立筋上。
预应力框架梁施工方案
预应力框架梁施工方案1、工程概况本工程框架梁采用有粘结预应力技术，板采用无粘结预应力技术，预应力筋采用低松弛预应力钢绞线,直径15.2, fptk=1860MPa。
预应力受力筋预应力张拉控制应力为0.70fptk，超张拉3%。
板中（Uφs15.2）及部分梁（Wφs15.2）预应力筋为温度筋，板中预压应力控制:楼面按1.0MPa，屋面按1.5mpa。
张拉端为夹片圆锚,固定端为挤压锚。
预应力梁混凝土强度等级为C40。
2、预应力施工工艺流程3、预应力筋下料预应力筋下料在预应力筋复检合格后方可进行，下料应在平坦干燥的场地上用砂轮锯逐根切割。
剪开钢铰线包装带，将钢铰线从盘卷中央小心抽出头后逐步向外拉，用砂轮锯按下料长度逐根切割下料。
下料操作过程中，应遵循以下步骤：1）编制各预应力构件的下料长度，并按下料要求下料。
下料长度为钢绞线束孔道长度加上张拉工作长度，张拉工作长度根据不同千斤顶型号分别确定。
2）下料时应遵循先下长筋，后下短筋。
3）切割后逐根对钢铰线进行编号，长度相同为统一编号。
4）下料后的钢铰线顺直无侧弯，切口无松散，如遇死弯必须切掉。
5）每束钢铰线应按规格编号成束，并按长度及使用部位分类堆放、运输、使用。
6）施工时应注意挤压锚内腔要保持清洁，并保证钢铰线、挤压锚与活塞杆在同一中心线上，挤压后按要求编号成束，并按长度及使用部位分类堆放，运输、使用。
4、预应力筋的铺放1）预应力筋定位：在土建工种支模板并绑扎普通钢筋的同时，预应力工种与土建工种交叉作业，在梁板底模上按预应力筋的位置划定位线并固定预应力筋支架，预应力支架的设置按预应力筋曲线坐标设置（重点控制反弯点及最高、最底点位置），保证预应力筋位置准确。
支架采用Φ12的钢筋，间距为800-1500mm ，支架焊接或绑扎于箍筋上。
板中预应力筋为温度筋，板中直线布置，根据直线筋位置高度，可直接铺设于板底非预应力钢筋上或支垫10-12mm 钢筋。
如下图示：预应力工种安装锚垫板，当预应力筋穿入锚垫板后，应将锚垫板固定在边模板或普通钢筋上，防止倾斜，经检查无误后，由土建工种支设封端模板。
预应力梁工程施工方案范本

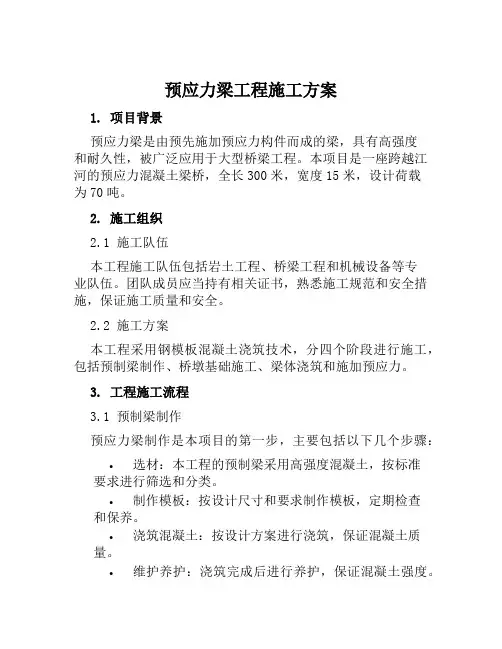

预应力梁工程施工方案1. 项目背景预应力梁是由预先施加预应力构件而成的梁，具有高强度和耐久性，被广泛应用于大型桥梁工程。
本项目是一座跨越江河的预应力混凝土梁桥，全长300米，宽度15米，设计荷载为70吨。
2. 施工组织2.1 施工队伍本工程施工队伍包括岩土工程、桥梁工程和机械设备等专业队伍。
团队成员应当持有相关证书，熟悉施工规范和安全措施，保证施工质量和安全。
2.2 施工方案本工程采用钢模板混凝土浇筑技术，分四个阶段进行施工，包括预制梁制作、桥墩基础施工、梁体浇筑和施加预应力。
3. 工程施工流程3.1 预制梁制作预应力梁制作是本项目的第一步，主要包括以下几个步骤：•选材：本工程的预制梁采用高强度混凝土，按标准要求进行筛选和分类。
•制作模板：按设计尺寸和要求制作模板，定期检查和保养。
•浇筑混凝土：按设计方案进行浇筑，保证混凝土质量。
•维护养护：浇筑完成后进行养护，保证混凝土强度。
3.2 桥墩基础施工桥墩基础施工主要用于支撑梁体，主要包括以下几个步骤：•桥墩基础定位：根据设计要求测量基础位置，使用电钻进行孔洞打击。
•钢筋绑扎：按设计图纸进行钢筋绑扎，并进行检查。
•浇筑混凝土：按照设计方案进行混凝土浇筑，保证混凝土质量。
•维护养护：浇筑完成后进行养护，保证混凝土强度。
3.3 梁体浇筑梁体浇筑是本项目的关键步骤，主要包括以下几个步骤：•模板安装：根据设计图纸安装模板，定期检查和保养。
•钢筋绑扎：按照设计图纸进行钢筋绑扎，并进行检查。
•浇筑混凝土：按照设计方案进行混凝土浇筑，保证混凝土质量。
•混凝土养护：浇筑完成后进行养护，保证混凝土强度。
3.4 施加预应力施加预应力是本项目的最后一步，主要包括以下几个步骤：•预应力筋安装：将预应力筋单根拉拔至拉长长度，安装在梁体上，并进行固定。
•预应力筋张拉：使用张拉设备进行预应力筋的张拉。
•预应力筋锚固：根据设计要求进行预应力筋的锚固。
•检查验收：进行预应力梁的检查验收，在符合规范要求的情况下，完成整个工程。
预应力梁施工方案
恩施州中级人民法院审判综合楼工程——预应力梁施工方案一、工程概况恩施州中级人民法院审判综合楼工程，框架结构，建筑层数十层，建筑高度49.90m，总建筑面积21420m2，各层层高为一层4.60m，二、三层层高6.00m，四至九层层高3.90m，十层层高5.10m，顶层层高3.00m，室内外高差0.45m。
预应力分项工程分别在10.57m、16.57m、45.1m标高层，预应力框架梁采用有粘结预应力筋，具体分布及数量如下：预应力梁共有20根，预应力筋截面积A S=140mm2,张拉端采用YM15-7、8、9、10、12等5种锚具，固定端采用YMP15-7、8、9、10、12锚具，张拉采用一端张拉或两端张拉的方式（分级加荷），张拉控制应力σ=1395N/mm2，整个张拉按工程安排而进行，采用一次进场，一次con=0.75f ptk张拉的施工方法。
整个预应力张拉的施工除按图纸要求施工外，还应满足施工工期，做到先作准备，在规定的时间内完成施工任务。
二、编制依据1、《混凝土结构设计规范》（GB50010-2002）2、《混凝土结构施工及验收规范》（GB50204－2002）3、《后张预应力混凝土施工手册》4、《现代预应力混凝土施工》5、恩施州中级人民法院审判综合楼设计图纸6、06SG429《后张预应力混凝土结构施工图表示方法及构造详图》三、原材料的准备1、钢绞线及锚具的进场①预应力钢绞线及锚具应从具有专业资质的优质企业购买，对光面钢绞线进场的表面质量要求应逐盘检查，钢绞线捻距应均匀，切散后不松散，其表面不得带有油污，锈斑或机械损伤，但允许有浮锈和回火色。
②力学性能试验光面钢绞线采用组批验收规则，由于本工程量小，采用一次进场，一次验收抽检，从钢绞线中任取3盘钢绞线。
每盘在任意一端截取一根试件进行拉伸试验，如有某一项试验结果不符合《预应力混凝土用钢绞线》（GB/T5224-2003）标准的要求，则不合格盘报废，再从未试验过的钢绞线中取双倍数量为试件进行复验，如仍有一项不合格，则该批钢绞线判为不合格品。
预应力梁施工方案
6.4.预应力工程1.一般施工工艺: 施工准备→支大梁模板→侧模板→安放纵向非预应力筋→绑扎底筋、腰筋→在柱侧模（梁端头一侧）内安装垫板喇叭和螺旋钢筋→根据管道曲线坐标放预应力筋旳管架→把穿入波文管旳预应力筋一起从梁旳上部放入梁内支于管架上→把上部钢箍回厚封闭→绑好架立钢筋等梁旳上部钢筋→在波纹管上开灌浆孔并封闭好→检查所有配筋和预应力管道曲线和管内预应力筋旳规格数量→清理模板内杂物→支撑另一侧侧模→在侧模板中间部位穿抗砼侧压力旳拉杆螺栓→清理、浇水湿润→检查端头钢垫板喇叭口等位置有无变动→预应力筋波纹管位置与否对旳→无误后浇灌梁和柱节点处砼→养护→测定砼强度→拆除侧模→灌浆→端头锚具封头→拆底模→完毕施工。
2.施工准备:除了准备预应力筋、锚具、波纹管这些外, 尚有些细节上旳准备如下:1.模板旳支撑旳准备, 以和在一侧侧模上根据施工图纸定出预应力筋旳曲线坐标。
2.计算承压旳钢垫板（或铸铁垫板）旳尺寸大小和厚度, 并制作好, 开好圆孔。
3.制作喇叭口, 并焊接在钢垫板旳圆孔四面。
口旳坡度、喇叭旳扩口均应事先计算好。
4.制作架立波纹管旳钢筋支架, 和喇叭口螺旋钢筋并运到工地上准备应用。
5.在工地上把预应力筋（钢绞线）穿入波纹管, 并用塔吊多点吊装运放在梁模边, 准备放入梁内。
6.准备预应力锚固端柱头处模板, 该处一般均采用木模, 便于制作安装。
有旳锚固是端头与柱面平, 锚具外露；有旳锚固和凹进柱面, 锚具不外露, 封头后外观很好。
7、高强度砼旳准备, 如配比, 水泥、砂、石旳符合规定, 浇灌程序、措施等确定。
8、计算张拉中多种预应力损失。
它包括:A.孔道摩擦力损失；B: 锚固损失；C: 弹性压缩损失；D: 钢材应力损失；E: 砼收缩变形损失等。
以上这些准备工作有些是专业施工单位做旳, 有些是土建工程配合做旳, 只有在双方共同协作旳配合下, 才能把预应力梁施工做好。
3、波纹管旳安放：波纹管安装精确, 对张拉、顺利, 孔道摩擦损失旳减少都很重要。
预应力梁施工方案(完整版).doc
预应力梁施工方案(完整版).doc模板一:正文：1. 引言本文档是预应力梁施工方案的详细描述。
预应力梁是一种重要的结构梁，被广泛应用于桥梁和建筑项目中。
本施工方案的目的是确保预应力梁的施工过程顺利进行，达到设计要求。
2. 施工前准备工作2.1 设计和计算在施工前，需要对预应力梁的设计和计算进行详细的研究和分析。
根据设计要求，确定梁的尺寸、预应力钢束的布置和预应力的大小等参数。
2.2 材料准备在施工前，应准备好所需的材料，包括混凝土、预应力钢束、螺栓、支座等。
检查材料的质量和数量是否满足施工要求。
2.3 施工人员培训和安全措施施工前，应对施工人员进行培训，确保其具备相关的技术和安全知识。
同时，要制定详细的安全措施，确保施工过程中人员的安全。
3. 施工过程3.1 基础施工在基础施工中，需要进行基础开挖、钢筋安装、浇筑混凝土等工作。
确保基础的稳定和符合设计要求。
3.2 预应力钢束布置按照设计要求，将预应力钢束布置在梁的预埋孔中。
确保钢束的位置准确和固定。
3.3 预应力张拉通过张拉设备，对预应力钢束进行张拉。
根据设计要求，控制预应力的大小和张拉的过程。
3.4 梁体浇筑在预应力钢束张拉后，进行梁体的浇筑工作。
确保混凝土的质量和均匀性。
4. 施工质量检查在施工过程中，要进行质量检查，确保施工的符合标准和要求。
具体包括混凝土的坍落度、钢筋的安装质量、预应力钢束的拉伸力等。
5. 验收和交付在施工完成后，要进行验收工作。
由相关单位进行验收，确定梁的质量是否达到设计要求。
验收合格后，将梁交付给使用单位。
附件：1. 预应力梁设计图纸2. 施工人员培训证书3. 施工安全控制方案法律名词及注释：1. 基础开挖：指在施工过程中对基础土层进行开掘和清理的工作。
2. 混凝土：指通过水泥、砂子、骨料等原材料混合而成的坚硬材料，广泛应用于建筑工程中。
3. 预应力钢束：指由钢丝或钢带构成的用于施加预应力的材料。
4. 张拉设备：指用于对预应力钢束进行张拉的专用设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
奉贤法院审判办案业务用房工程法庭部分主体结构预应力梁模板及排架施工方案浙江萧山建工集团奉贤法院审判办案业务用房工程项目部二零零六年九月十日法庭部分主体结构模板及排架施工方案一、概况工程名称：奉贤法院审判办案业务用房工程工程地点：奉贤南桥镇解放东路建设单位：奉贤区人民法院设计单位：华东建筑设计研究院有限公司监理单位：上海精达建设工程咨询有限公司施工单位：浙江萧山建工集团有限公司本工程为奉贤人民法院新建工程，位于南桥镇解放东路。
工程包括业务办公用房和法庭部分，其中业务办公用房下有一层的地下车库。
工程总建筑面积为19577M2,其中地上建筑面积为18049平方米；地下建筑面积为1508平方米。
由1幢九层（局部十层）主体框架结构综合楼（以下简称“办公楼”），以及1幢四层（局部五层）框架裙房（以下简称“法庭部分和连廊”）组成；建筑结构类型为框架填充墙，建筑高度39.70M。
本工程2006年6月28日开工，计划竣工日期为2007年12月28日。
二、模板排架施工方案本工程的主体结构说明：法庭部分的一层层高4.20米，二层以上层高均为6米，其中的局部大法庭区域仅三层，二层层高12米，三层层高9.40米。
本例方案是三层顶室外地面上约17.2米高处的梁排架的搭设方案。
排架的立杆间距纵横向间距均为0.8米，横杆的步距1.50米，剪刀撑及扫地杆按构造要求搭设。
在三层楼面处搭设一层满铺竹笆层，作为上部操作的安全防护层。
其它排架参照此方案相同搭设。
在排架搭设前，应将室外地面夯实，有条件时应在回填时用挖机分层碾压。
在地面上铺50厚碎石，在碎石上浇60厚C20砼并养护15天以上。
在砼面上通长垫50×250木板，在木板上架设立管搭设排架。
三、模板及排架的质量要求a、模板支撑钢管的间距、步距、支撑方木的间距、对拉螺杆的间距和排距等，要按计算书中取定的数值确定。
b、模板表面应平整。
表面均刷有脱模剂，无严重的缺损开裂等现象。
c、弹线清晰，尺寸符合图纸要求，标高轴线引测应准确。
d、梁底模板的方木不少于6根。
四、模板及排架拆除a、模板及排架拆除应能满足构件的质量和安全要求，当砼达到一定强度方能拆除。
一般墙、柱、梁在砼浇筑后，强度达 1.2mPa后方可拆除模板。
梁板底模板在砼强度达到100%以上时并在预应力梁张拉后方可拆除。
b、拆除模板应遵循“先支后拆、后支先拆”的原则，先拆除非承重模板，后拆除承重模板，拆除流程：柱模板→梁侧模→楼板模板→梁底模。
c、拆模时，应尽量避免砼表面或模板受损，拆下的模板应使钉尖朝下,以免扎脚，拆模后应及时清理、修理、涂刷脱模剂,按种类、尺寸分类堆放，以利下次利用。
d、排架拆除参照脚手架的拆除方案，从上往下依次拆除，满铺竹笆防护层上的架体全部拆除完后才能拆除满铺竹笆层，最后拆除下部的架体。
六、模板及排架验算：（一）、梁模板排架的构造和施工要求:除了要遵守《扣件架规范》的相关要求外，还要考虑以下内容①.模板支架的构造要求：a.梁板模板高支撑架可以根据设计荷载采用单立杆或双立杆；b.立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度；c.梁和楼板荷载相差较大时，可以采用不同的立杆间距，但只宜在一个方向变距、而另一个方向不变。
②.立杆步距的设计：a.当架体构造荷载在立杆不同高度轴力变化不大时，可以采用等步距设置；b.当中部有加强层或支架很高，轴力沿高度分布变化较大，可采用下小上大的变步距设置，但变化不要过多；c.排架步距以0.9--1.5m为宜，不宜超过1.5m。
③. 剪刀撑的设计：a.沿支架四周外立面应满足立面满设剪刀撑；b.中部可根据需要并依构架框格的大小，连续设置剪刀撑。
④.顶部支撑点的设计：支撑横杆与立杆的连接扣件应进行抗滑验算，当设计荷载N ≤12kN时，可用双扣件；大于12kN时应用三只扣件的顶托方式。
⑤.支撑架搭设的要求：a.严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；b.确保立杆的垂直偏差和横杆的水平偏差小于《扣件架规范》的要求；c.确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在45-60N.m，钢管不能选用已经长期使用发生变形的；d.地基支座的设计要满足承载力的要求。
⑥.施工使用的要求：a.精心设计混凝土浇筑方案，确保模板支架施工过程中均衡受载，采用由中部向两边扩展的浇筑方式；b.严格控制实际施工荷载不超过设计荷载，对出现的超过最大荷载要有相应的控制措施，钢筋等材料不能在支架上方堆放；c.浇筑过程中，派人检查支架和支承情况，发现下沉、松动和变形情况及时解决。
（二）．梁模板扣件钢管排架计算书第 3 页高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2019）。
