车台阶轴教案
车台阶轴教案
〖复习提问〗
1、外圆车刀有哪几种常用的类型？
2、车刀的装夹有哪些要求？
〖引入新课〗
前面我们学习了外圆车刀和车刀装夹的注意问题，今天学习台阶轴的车削方法。
〖讲授新课〗
一、刻度盘的原理及应用
车削工件时，为了准确和迅速地掌握切削深度，通常利用中滑板或小滑板上的刻度盘作为进刀的参考依据。
中滑板的刻度盘装在横向进给丝杠端头上，当摇动横向进给丝杠一圈时，刻度盘也随之转动一圈，这时固定在中滑板上的螺母就带动中滑板、刀架及车刀一起移动一个螺距。若横向进给丝杠的螺距为5mm，刻度盘一周等分100格，当摇动中滑板手柄一周时，中滑板移动5mm，则刻度盘每转过一格时，中滑板的移动量为：5mm÷100=0.05mm
如果摇动时不慎多转动了几格这时绝不能简单地退回到所需的位置而必须向相反方向退回全部空行程通常反向转动12师生问好教师提问学生思考回答教师点评引入新课教师结合实际讲解刻度盘的读数方法以及使用方法对于中滑板和小滑板的使用方法要区分讲解
完成目标的教学过程及教学内容
双边活动及教法运用
车工工艺教案课题车台阶轴
课题车台阶轴授课时间授课班级授课节数节知识与技能目标 1.了解车台阶轴时车刀的几何角度2.学会正确安装、车台阶轴3.学会控制、测量台阶长度4.了解车台阶轴时产生废品的原因和预防方法知识连接 1. 台阶轴的安装与车削方法2．控制台阶轴台阶长度的方法3．测量台阶轴台阶长度的方法4．车台阶轴时产生废品的原因和预防方法学习重点 1. 台阶轴的安装与车削方法2．控制台阶轴台阶长度的方法3．测量台阶轴台阶长度的方法教学方法学生讨论，示范，讲解与展示教学实施 1.结合用挂图、实物、多媒体等手段一一列举，也可通过展示高年级学生车削完成的轴、套类工件来进行讲解，使学生对车外圆内容产生更加直观的认识，激发他们的学习兴趣2．车削时，工件必须在车床夹具中定位并夹紧，工件装夹的是否正确可靠，将直接影响加工质量和生产率，所以同学们必须清楚轴类工件的各种装夹方法及特点让同学们联系生产实践，说出最常用的装夹方法——三爪自定心卡盘装夹。
3．本讲教学目的是让同学们了解轴类工件车削加工工艺的制定原则及制定方法。
因学生处于基本功学习阶段，如：车端面、车外圆等，对于沟槽、螺纹等加工方法尚不了解，就目前他们所学知识，以及对所学知识的综合应用能力，学习难度很大4．授课时，教师先在课堂上直接讲解制定车削工艺的原则和方法，参照教材图进行分析，让学生先大致了解后，带领学生到实习场地进行现场教学。
理论和实践相结合，可大大降低学生的学习难度5．布置任务：让同学们回想自己在实习过程中车削工件时产生废品的现象，分类记录，教师协助分析原因，针对性的提出预防措施课后评价（或后面的课后总结）通过台阶轴的安装、车削台阶轴及长度测量来进行评价准备： 1.地点：实习车间2.教具：1）CA6140型卧式车床及附件和砂轮机2）游标卡尺、千分尺等量具3）工件材料45钢，毛坯规格φ45mm×90mm4）45°车刀、90°车刀要求：让学生刃磨车刀和车削工件，并进行简单介绍。
项目二 车台阶轴
项目二 车台阶轴 任务1 低阶台轴的加工【学习目标】1. 能用划针校正法找正工件后，进行车削加工，同时了解其它找正方法2. 掌握确定阶台长度的方法3. 能合理选择粗精车刀及切削用量 【学习任务】如下图所示的阶梯轴零件，已知材料为45钢，毛坯尺寸为Φ50×100，试完成低阶台轴的加工。
图2-1 低阶台轴任务导入经过上几节课的操作练习，掌握了车削外圆和长度的基本方法，本节课我们来通过对图2-1图样的加工来学习低台阶轴加工方法。
台阶工件的车削其实就是外圆和平面加工的组合，只要保证外圆与平面的尺寸和形状精度就可以加工出合格的工件。
任务分析该零件由阶梯状的圆柱面组成，零件的尺寸精度要求一般，从右至左工件的外径尺寸依次增大。
我们以轴心线为工艺基准，用三爪自定心卡盘夹持直径为Φ55的外圆表面来一次装夹加工完成。
技术要求：1、 零件表面不允许有划痕、擦伤等损伤零件表面缺陷。
2、 去除尖角毛刺。
知识学习一、车刀的选择和装夹：车削台阶工件通常使用90°和45°外圆车刀。
其几何角度一般为主偏角Kr≥90°，副偏角Kr’≥6°～8°，主、副后角a0=a0’=6°～8°前角γ0根据工件、车刀材料和加工要求来确定。
在车削塑性金属材料时，要在车刀的前面刃磨出断屑槽。
如图2-2所示图2-2车刀的装夹应根据粗精车和加工余量的大小加以区别。
粗车时余量多，为了增加切削深度，减少刀尖压力，车刀装夹可以取主偏角小于90°为宜，一般在85°~90°之间。
精车时为了保证台阶平面与轴线垂直，应取主偏角大于90°，一般在93°左右。
二、车削台阶工件的方法车削台阶工件一般分粗车和精车进行，粗车时的台阶长度除第一档的台阶长度略短些以外，其余各档可车至要求长度。
精车台阶工件时，通常在机动进给精车外圆至接近台阶时，应以手动进给代替机动进给，当接近平面时，变纵向进给为横向进给，移动中滑板由里向外慢慢精车台阶平面以确保台阶平面与轴心线垂直。
《数控车工》液压缸定位台阶轴的数控车加工教案
《数控车工》液压缸定位台阶轴的数控车加工教案第一章：教学目标1.1 知识目标1.了解液压缸定位台阶轴的加工工艺要求。
2.掌握数控车床的操作步骤。
3.熟悉液压缸定位台阶轴的数控车加工编程。
1.2 技能目标1.能够正确操作数控车床进行液压缸定位台阶轴的加工。
2.能够根据加工要求编写合适的数控车加工程序。
1.3 情感目标1.培养学生的团队合作意识。
2.培养学生的动手能力和解决问题的能力。
第二章：教学内容2.1 液压缸定位台阶轴的加工工艺2.1.1 液压缸定位台阶轴的结构和加工要求2.1.2 液压缸定位台阶轴的加工工艺流程2.2 数控车床的操作2.2.1 数控车床的基本结构和工作原理2.2.2 数控车床的操作步骤和注意事项2.3 数控车加工编程2.3.1 数控车加工编程的基本概念和指令系统2.3.2 液压缸定位台阶轴的数控车加工编程实例第三章：教学步骤3.1 液压缸定位台阶轴的加工工艺分析3.1.1 分析液压缸定位台阶轴的结构和加工要求3.1.2 确定加工工艺流程3.2 数控车床的操作练习3.2.1 操作数控车床进行液压缸定位台阶轴的加工3.2.2 练习数控车床的操作步骤和注意事项3.3 数控车加工编程练习3.3.1 根据加工要求编写数控车加工程序3.3.2 练习数控车加工编程的指令系统和编程方法第四章：教学评价4.1 液压缸定位台阶轴的加工质量评价4.1.1 评价加工尺寸的精度和表面质量4.1.2 分析加工中出现的问题并改进加工工艺4.2 数控车床操作技能评价4.2.1 评价学生的数控车床操作步骤的准确性和熟练程度4.2.2 评价学生在操作中遇到问题时的解决问题的能力4.3 数控车加工编程能力评价4.3.1 评价学生的数控车加工编程的准确性和熟练程度4.3.2 评价学生在编程中遇到问题时的解决问题的能力第五章：教学资源5.1 教学设备5.1.1 数控车床5.1.2 液压缸定位台阶轴的加工模具5.2 教学材料5.2.1 液压缸定位台阶轴的加工图纸5.2.2 数控车床的操作手册5.2.3 数控车加工编程的学习资料第六章：教学活动6.1 课前准备6.1.1 检查数控车床设备是否正常运行6.1.2 准备液压缸定位台阶轴的加工图纸和编程资料6.2 课堂讲解与演示6.2.1 讲解液压缸定位台阶轴的加工工艺要求和流程6.2.2 演示数控车床的操作步骤和注意事项6.2.3 演示数控车加工编程的方法和技巧6.3 学生实践操作6.3.1 学生分组进行数控车床的操作练习6.3.2 学生独立编写数控车加工程序并进行加工实践第七章：教学拓展7.1 加工工艺的优化7.1.1 分析不同加工方法对加工质量的影响7.1.2 探讨如何优化加工工艺以提高加工效率和质量7.2 数控车床的维护与故障排除7.2.1 学习数控车床的日常维护和保养方法7.2.2 分析数控车床常见故障的原因和解决方法7.3 数控车加工编程的进阶技巧7.3.1 学习高级编程指令和功能7.3.2 探讨如何提高编程效率和程序的可读性第八章：教学反馈与反思8.1 学生反馈8.1.1 收集学生对数控车床操作和编程的学习反馈8.1.2 分析学生的学习困难和问题所在8.2 教学反思8.2.1 反思教学内容和教学方法是否适合学生的学习需求8.2.2 探讨如何改进教学策略以提高教学效果第九章：教学评估与总结9.1 学生评估9.1.1 评估学生在数控车床操作和编程方面的掌握程度9.1.2 分析学生的加工质量和操作技能的提高情况9.2 教学总结9.2.1 总结学生在数控车床操作和编程方面的学习成果9.2.2 提出改进教学的建议和下一步的教学计划第十章：教学参考资料10.1 教材和参考书10.1.1 《数控车工技术手册》10.1.2 《数控车床操作与编程》10.2 在线资源10.2.1 数控车床操作和编程的在线教程10.2.2 数控车床相关论坛和交流群组10.3 液压缸定位台阶轴加工案例分析10.3.1 收集液压缸定位台阶轴加工的成功案例10.3.2 分析案例中的加工工艺和编程经验重点解析本文主要介绍了《数控车工》液压缸定位台阶轴的数控车加工教案，包括教学目标、教学内容、教学步骤、教学评价、教学资源、教学活动、教学拓展、教学反馈与反思、教学评估与总结以及教学参考资料等十个章节。
车台阶轴教案
车台阶轴一体化教案由于同学们对于轴类工件的结构特点还没有全面的感性认识，可以采取如下步骤：（1）可以先以实物台阶轴为例，简介轴类工件的结构特点。
（2）就如何保证该台阶轴的各项精度要求展开分析，引出车削过程中划分的粗、精车两阶段。
（3）从保证加工质量和提高生产效率两方面来分析对粗、精车刀的刃磨要求。
联系车刀几何参数的作用及其选择，让学生自己选择粗、精车刀几何参数。
（4）然后教师进行系统总结，得出粗、精车刀的合理几何参数。
整个教学过程宜采用粗、精车刀对比法讲解。
图7-2 车台阶轴用车刀【理论讲解】轴是机器中的重要零件之一，用来支撑旋转零件（带轮、齿轮），传递运动和转矩。
轴类零件的精度要求较高，在车削时除了要保证尺寸精度和表面粗糙度外，还应保证其形状和位置精度的要求。
在同一工件上有几个直径大小不同的圆柱体连接在一起象台阶一样，就称它为台阶工件，俗称台阶为“肩胛”。
台阶工件的车削，实际上就是外圆和平面车削的组合，因此在车削时必须注意兼顾外圆的尺寸精度和台阶长度的要求。
1、台阶工件的技术要求台阶工件通常和其他零件结合使用，因此它的技术要求一般有以下几点：（1）、各档外圆之间的同轴度（2）、外圆和台阶平面的垂直度（3）、台阶平面的平面度（4）、外圆和台阶平面相交处的清角2、车刀的选择和装夹车削台阶轴5、容易产生的问题和注意事项1）台阶平面和外圆相交处要清角，防止产生凹坑和出现小台阶。
2）台阶平面出现凹凸，其原因可能时车刀没有从里到外横向进给或车刀装夹主偏角小于90º，其次与刀架，车刀，滑板等发生位移有关。
3）多台阶工件长度的测量，应从一个基面测量，以防积累误差。
4）平面与外圆相交处出现较大的圆弧，原因是刀尖圆弧较大或刀尖磨损。
5）使用游标卡尺测量时，卡脚应和测量面贴平，以防卡脚歪斜，产生测量误差。
6）使用游标卡尺测量工件时，松紧程度要合适，特别是用微调螺钉时，尤其注意卡得不要太紧。
7）车未停稳，不能使用游标卡尺测量工件。

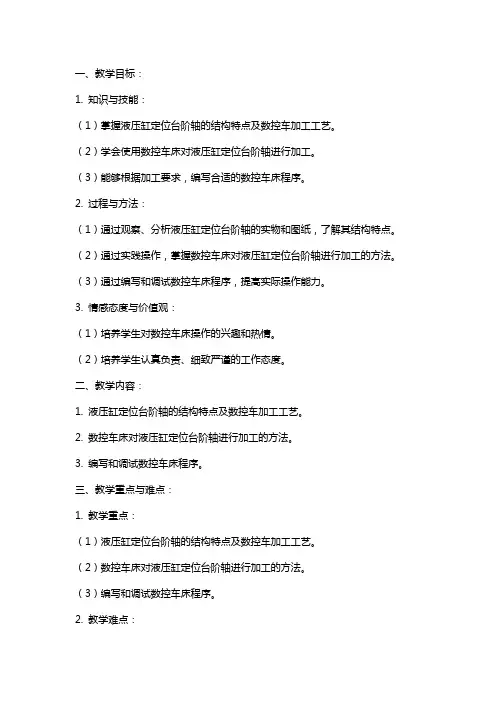

《数控车工》液压缸定位台阶轴的数控车加工教案
一、教学目标：1. 知识与技能：（1）掌握液压缸定位台阶轴的结构特点及数控车加工工艺。
（2）学会使用数控车床对液压缸定位台阶轴进行加工。
（3）能够根据加工要求，编写合适的数控车床程序。
2. 过程与方法：（1）通过观察、分析液压缸定位台阶轴的实物和图纸，了解其结构特点。
（2）通过实践操作，掌握数控车床对液压缸定位台阶轴进行加工的方法。
（3）通过编写和调试数控车床程序，提高实际操作能力。
3. 情感态度与价值观：（1）培养学生对数控车床操作的兴趣和热情。
（2）培养学生认真负责、细致严谨的工作态度。
二、教学内容：1. 液压缸定位台阶轴的结构特点及数控车加工工艺。
2. 数控车床对液压缸定位台阶轴进行加工的方法。
3. 编写和调试数控车床程序。
三、教学重点与难点：1. 教学重点：（1）液压缸定位台阶轴的结构特点及数控车加工工艺。
（2）数控车床对液压缸定位台阶轴进行加工的方法。
（3）编写和调试数控车床程序。
2. 教学难点：（1）数控车床程序的编写和调试。
四、教学过程：1. 导入：通过展示液压缸定位台阶轴的实物和图纸，引导学生了解本节课的学习内容。
2. 讲解：（1）讲解液压缸定位台阶轴的结构特点及数控车加工工艺。
（2）讲解数控车床对液压缸定位台阶轴进行加工的方法。
（3）讲解数控车床程序的编写和调试方法。
3. 实践操作：（1）让学生根据加工要求，编写数控车床程序。
（2）让学生在数控车床上进行实际操作，加工液压缸定位台阶轴。
（3）引导学生观察和分析加工过程中的问题，并进行解决。
五、教学评价：1. 学生能够熟练掌握液压缸定位台阶轴的结构特点及数控车加工工艺。
2. 学生能够独立编写和调试数控车床程序，完成液压缸定位台阶轴的加工。
六、教学资源：1. 教学图纸：液压缸定位台阶轴的图纸。
2. 数控车床：用于实际操作的数控车床。
3. 编程软件：用于编写数控车床程序的软件。
4. 测量工具：用于测量加工后的零件尺寸。
5. 安全防护用品：如安全眼镜、手套等。
加工台阶轴教案
加工台阶轴教案
教案：加工台阶轴
**课程名称：**加工台阶轴
**课时数：**1课时
教学目标：
了解加工台阶轴的基本概念和用途。
掌握加工台阶轴的加工工艺和步骤。
培养学生的加工技能和注意事项。
教学准备：
投影仪或黑板。
示范用的加工台阶轴零件。
相关工具和设备（例如：车床、铣床、测量工具等）。
教学步骤：
引入（5分钟）
展示一个加工台阶轴的实物样品。
引发学生的兴趣，提问：你知道加工台阶轴是什么吗？它在哪些机械设备中有应用？
简要介绍加工台阶轴的定义和用途。
知识讲解（10分钟）
讲解加工台阶轴的结构和组成部分。
解释加工台阶轴的工作原理和作用。
强调加工台阶轴的加工精度和质量要求。
加工工艺演示（20分钟）
展示加工台阶轴的加工工艺流程图或步骤。
示范加工台阶轴的具体加工过程，包括：
选择合适的材料和工具。
进行车削和铣削等加工操作。
使用测量工具进行尺寸检测。
完成表面处理和调试等步骤。
实践操作（20分钟）
将学生分成小组，每个小组配备一套加工工具和材料。
学生根据示范和教师指导，自行进行加工台阶轴的实践操作。
教师巡视指导，纠正学生操作中的错误。
总结（5分钟）
让学生总结加工台阶轴的关键步骤和注意事项。
强调加工过程中的安全注意事项。
结束本节课，并鼓励学生继续加强实践操作和加工技能。
延伸拓展：
鼓励学生研究和了解不同材料对加工台阶轴性能的影响。
提供更复杂的加工工艺案例，让学生进一步提升加工技能。
台阶轴车削
车工实训【课题】台阶轴加工【课时】2课时（90分钟）【授课班级】09机械管理（12人）【学情分析】本次课程所授学生已经对车削加工有一个初步概念，掌握了车削的基本操作：如外圆、端面的车削，尺寸的控制。
通过本课程，使学生对于简单的综合轴类零件的加工方法和加工工艺有初步认识，对于粗、精加工的切削三要素的选择有初步概念，为以后的复杂零件的加工奠定基础。
【教学目标】1.能力目标：能够有着读图的能力，粗精加工能选择合理的切削用量，能对简单工件进行工艺分析。
2.知识目标：了解台阶轴加工的整个过程，规范的操作机床。
3.情感目标：通过对项目零件的加工，使学生掌握台阶轴车削的方法，从而让学生有成就感，使他们更加热爱自己的专业，养成规范的操作习惯和精益求精的工作作风。
【重点难点】重点：1.编排加工工艺2.学会台阶轴车削难点：工件的精度控制【设计思路】车工实训是面向机械加工岗位的，对人员的的综合理论知识和实践操作技能要求较高。
本课程采用理论与实践相结合的教学模式。
以任务化的学习内容激发学生动力，以零件加工流程为主线承载学习过程知识，以企业化管理培养素质，通过老师的示范操作，来激发学生的学习，达到学生自己动手操作的目的，为学生走向工作岗位打下基础，为企业培养出更多技能型人才。
【课前准备】1.设备、工、量、具：【工件任务】图纸分析→编排工艺→刀具选择→确定切削用量→示范操作→学生练习→评价小结【教学过程】1课题导入用视频来导入课题，初步了解今天学习的内容教师提问1.同学们上堂课我们学习了车工的哪些技能？（外圆的车削，精度的控制）【实际授课】项目内容台阶轴车削◆该零件主要有外圆Φ22长10和外圆Φ28长12组成。
（零件右端面不加工）教师提问2：台阶轴的概念台阶轴：在同一工件上,有几个直径大小不同的圆柱体连接在一起像台阶一样,称为台阶轴加工工件的流程：识图→确定车削工艺→刀具选择→确定切削用量一、确定车削加工工艺加工顺序看图标①②③④⑤一、刀具的选择加工图纸上这个零件，我们需要选择哪把车刀？（ ）(A) （B ）①.粗车Φ30外圆至Φ29长23②.粗车Φ29外圆至Φ23长9.9④.精车Φ23外圆至图纸要求尺寸长10③.精车Φ29外圆至图纸要求尺寸长23⑤.两处倒角 ◆红色细实线代表 （每一次进刀量）◆绿色粗实线表示（工件轮廓线）分析原因用主偏角为85°的外圆车刀车削直角台阶处将车成斜角用主偏角为95°的外圆车刀车削台阶处才能车出直角结论：加工直角台阶外圆车刀主偏角一定要选择大于90°三、确定切削用量切削用量分为切削速度、进给量、切削深度四、操作演示教师边讲解边示范，加深学生动手操作印象；重点对尺寸控制进行讲解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
值，则直接表示工件长度方向上的切除量。
二、车台阶
车削台阶时，不仅要车削组成台阶的外圆，还要车削环形的端面，它是外圆车削和平面车削的组合。
因此，车削台阶时既要保证外圆的尺寸精度和台阶面的长度要求，还要保证台阶平面与工件轴线的垂直度要求。
1、车刀的选择与装夹
车台阶时，通常选用90°外圆车刀（偏刀）。
车刀的装夹应根据粗车、精车和余量的多少来调整。
粗车时，余量多，为了增大切削深度和减少刀尖的压力，车刀装夹时实际主偏角以小于90°为宜。
精车时，为了保证台阶平面与工件轴线的垂直，车刀装夹时实际主偏角应大于90°（一般Kr为93°左右），如下图所示。
2、台阶的车削方法
车削台阶工件，一般分粗车和精车。
粗车时，台阶的长度除第一级台阶的长度因留精车余量而略短外，采用链接式标注的其余各级台阶的长度可以车至规定要求。
精车时，通常在机动进给精车外圆至接近台阶处时，改以手动进给替代机动进给。
当车至台阶面时，变纵向进给为横向进给，移动中滑板由里向外慢慢精车台阶平面，以确保其对轴线的垂直度要求。
教师讲解车削台阶时既要保证外圆的尺寸精度和台阶面的长度要求，还要保证台阶平面与工件轴线的垂直度要求。
学生理解掌握。
教师讲解台阶
3、台阶长度尺寸的控制方法
(1)刻线法
先用钢直尺或样板量出台阶的长度尺寸，然后用车刀刀尖在台阶的所在位里处车刻出一圈细线，按刻线痕车削，如下图所示。
(2)挡铁控制法
用挡铁定位控制台阶长度，主要用在成批车削台阶轴。
挡铁1 固定在床身导轨上，并与工件上台阶a3的台阶平面轴向位置一致挡铁2、3的长度分别等于a2 、al 的长度。
纵向进给时，当床鞍碰到挡铁3时，工件台阶长度a1 ，车到要求，拿去挡铁3 ，调整好下一个台阶的切削深度，继续纵向进给，当床鞍碰到挡铁2时，台阶长度a2 车到要求……
挡铁定位控制台阶长度的方法，可节省加工中大量的测量时间，且成批工件长度尺寸一致性较好，台阶长度的尺寸精度可达0.2mm。
3、手转刻度盘控制法
CA6140型车床溜板箱（床鞍）的纵向进给手轮刻度盘1格，相当于lmm,利用手轮转过的格数可控制台阶的长度。
三、台阶工件的检测
1、台阶长度尺寸用深度尺进行检测
2.外圆尺寸用游标卡尺进行检测车削的方法注意强调粗车和精车分开。
学生理解掌握。
教师讲解台阶的控制方法方法时可以结合台阶的检测方法，一起进行讲解。
学生分组检测，并且理解掌握。
