山区公路路线设计中的曲线半径与超高选择
山区公路路线设计中的曲线半径与超高选择在山区公路的路线设计中，曲线半径和超高的选择扮演着至关重要的角色。
合理选择曲线半径和超高可以保证路线的通行安全性、行车舒适性，同时还能最大程度地节省工程建设成本。
本文将详细探讨山区公路路线设计中曲线半径和超高的选择方法与影响因素。
一、曲线半径的选择曲线半径指的是曲线的弧度半径，是设计公路线路时需要重点考虑的因素之一。
曲线半径的选择应根据山区的地形和道路使用要求来确定。
1. 山区地形因素山区地形复杂，存在大量的坡度和弯曲地貌。
在选择曲线半径时，应基于山区的地形特点，避免过于急剧的曲线变化。
过小的曲线半径会增加车辆行驶的难度，增加转弯时的转弯半径和转弯速度，降低行车安全性。
2. 道路使用要求曲线半径的选择还需考虑到道路使用的要求，如路段的设计速度、交通量等。
较大的曲线半径有助于提高车辆行驶的舒适性和稳定性，减少交通事故的发生。
相对较小的曲线半径则适用于行车速度较慢、交通量较小的路段。
二、超高的选择超高指的是公路侧翻量，即车辆经过弯道时车辆中心与轴线的垂直距离。
超高的选择应根据车辆类型、速度和道路使用需求等因素来确定。
1. 车辆类型与速度不同类型的车辆在行驶过程中，需要不同的超高条件。
货车和大巴等重型车辆通常需要较大的超高来保证行驶的稳定性和安全性。
而小型轿车则相对较小的超高条件，因其车身高度较低。
此外，行驶速度也会对超高的选择产生影响。
高速行驶的车辆在弯道上需要更大的超高，以提供更大的侧翻保证。
2. 道路使用需求超高的选择还应考虑到道路的使用需求，包括交通量、设计速度和曲线半径等因素。
较大的超高有助于提高车辆通过弯道的安全性和稳定性，减少侧翻事故的发生。
相对较小的超高可以适应交通量较小、曲线半径较大的路段。
三、曲线半径与超高的综合优化在山区公路路线设计中，曲线半径和超高的选择应该综合考虑，以达到最佳的设计效果。
常用的方法是通过曲线半径和超高之间的关系图进行综合分析。
高速公路的选线与路线设计思路
高速公路的选线与路线设计思路摘要：近些年来，我国交通事业发展蒸蒸日上。
高速公路选线与路线设计是一项系统而复杂的工作，需要注意各种影响因素。
在选择公路线路，应当根据具体地形地质条件、水文和路基，选择有利方向，区段路线和地质路线选择应遵循可持续科学发展观和曲线路线选择标准，以具体陆路路线和环境保护路线的选择为出发点，确保高速公路选线科学、合理、经济、可行。
选线与路线选择在很大程度上影响着高速公路设计质量，所选路线是否合理，将直接影响质量、造价和安全，为提高设计质量，合理选择路线，本文系统地分析了高速公路选线与路线设计相关思路。
关键词：高速公路；选线与路线；设计思路引言在高速公路选线与路线设计过程当中，必须要坚持人与自然和谐相处的理念，做到在高速公路选线时尊重周围的自然环境，保护环境才是整体选线里面的一个最主要的原则。
在选线期间，我们需要依据沿线的不同的生态区域的问题来有效地调整路线的具体布置，如何依照生态环境来对其进行选线，把路线布设在沿线城市以及乡村规划的可协调范围之内，已经成了高速公路选线与路线的一个必要研究话题。
1高速公路选线与路线设计原则1）遵守“环保选线”原则。
结合JTGB04—2010《公路环境保护设计规范》的要求，对高速公路沿线的生态环境和社会环境进行全面了解，重视环境保护，尽量避让珍稀动植物栖息区、居民饮用水源地和生长区。
若综合评价后无法避让，则应采取有效的保护措施。
另外，选线应尽量避免占用永久基本农田，做到少占耕地，填方所采用的土源宜选用荒地、水利工程挖方等。
2）遵守“地形选线”原则。
对高速公路沿线的地形进行全面摸底，结合沿线地形情况采取因地制宜选线，合理控制路线高程，综合比选公路路线的平、纵、横指标，在保证行车安全的前提下，做到减少工程量，节省工程造价。
3）补充遵守“地质选线原则”原则。
高速公路工程作为具有相当时空跨度特性的长大线性结构,它不可能不依赖外部系统而独立存在,因此,作为其物理载体的地球地壳,地壳决定的地形、地质和环境条件,以及发展变化等,无疑是制约工程结构展布的控制性因素。
超高设置与计算说明
超高设置与超高加宽计算说明一、超高设置1、《JTG D20-2006公路路线设计规范》取消了《JTJ 011-94公路路线设计规范》中的“圆曲线半径与超高值”表，各圆曲线半径所设置的超高值应根据设计速度、圆曲线半径、公路条件、自然条件等经计算确定。
路线程序根据《JTG D20-2006公路路线设计规范》送审稿提供的“圆曲线半径与超高值”表编制了圆曲线半径、设计速度等计算超高值的表格模板。
用户可以结合项目情况修改表格模板，该表格模板存储在路线程序安装目录下的“superelevation”文件夹中。
表5 最大超高值10%2、在超高自动计算前，用户可以先进行超高设置，程序中的命令：[数据处理]→[超高分段] →[超高值设置]，设置窗体如图1图1 超高值设置3、路线程序根据最大超高值自动选用相应的表，若用户需要修改表格模板可点击“浏览”按钮弹出表格模板，然后修改表格模板。
点击“确定”按钮后，程序就会把用户设置的超高值存入数据库，超高自计算就会以用户设置的超高值进行计算。
若用户不进行超高设置，程序会按程序内默认的超高值进行计算。
4、表格模板格式不能修改，只能修改模板中的数据。
二、超高计算命令：[数据处理]→[超高分段] →[自动计算]图2 超高自动计算1、超高自动计算窗体说明(如图2)1、1 当选中窗体中的“全缓和曲线范围内超高”，程序不考虑渐变率计算的超高缓和长度，默认超高在缓和曲线上完成；反之考虑渐变率计算的超高缓和长度。
1、2 当选中窗体中的“S型曲线YH(HY)全超高”，程序认为S型曲线YH（HY）刚好达到全超高，然后向GQ点推；反之由GQ点向YH（HY）推。
1．3 当选中窗体中的“S型曲线公切点横坡0%”，则公切点超高为0%，若未选中，则公切点为正常路拱。
2、超高自动计算时，线元划分成如下单元进行计算：2、1直线——圆曲线和圆曲线——直线（1）中间没有缓和曲线，超高缓和长度直线和圆曲线上各一半。
道路超高问题.
（二）超高值的计算
1．最大超高和最小超高
超高横坡度 ih应按计算行车速度、半径大小、结合路面种类、 自然条件和车辆组成等情况确定。
最小超高：等于路面拱度。 2．超高横坡度计算公式：
V2 ih 127R
三、超高过渡方式：
1 . 无中间带道路的超高过渡 绕路面内边缘旋转：一般用于新建工程。 绕路中线旋转：一般用于改建工程 绕路面外边缘旋转：可在特殊设计时采用。
第五节 道路平曲线上的超高设计
（一）超高及其作用 定义：超高是指路面做成向内侧倾斜的单向横坡的断面形式。 当汽车在弯道上行驶时，将受横向力的作用，其值大小可用 横向力系数μ 表示； V2 向力的方法： 增大曲线半径：有时是困难的 降低车速：设计中不推荐 增大向内侧倾斜的横坡——设置超高横坡： （成本低、效果好） 设置超高后 ： V2 ih 127R
H
bih bih Lc i2 p
i2
p—超高渐变率
iz
b
（四）超高缓和段长度
2. 绕路面中线旋转： 附加纵坡 : i H b(i1 ih ) 2
Lc
2Lc
ih
H
b(i1 ih ) Lc 2i2 b(i1 ih ) Lc 2p
i2
iz
b
3. 《规范》推荐公式：
超高缓和段长度Lc计算：
《规范》规定： （1）超高的过渡应在回旋线全长范围内进行： Lc = Ls （2）当超高渐变率过小时，超高的过渡亦可设在回旋线的某 一区段范围之内，则Lc<Ls。 按p1=0.3%计算Lc： x0 330iG B
x0 iG Lc ih
浅析路线设计缓和曲线合理长度取值范围
浅析路线设计缓和曲线合理长度取值范围0 引言缓和曲线是公路平面线形设计中采用的最常用的线形之一。
缓和曲线是在直线和圆曲线之间插入一段曲率半径由+∞逐步渐变为R的回旋线，不仅符合汽车转弯时的行车轨迹，而且使公路的平面线形顺适美观，具有良好的视觉效果和心理作用感。
在缓和曲线设计中，缓和曲线缓和段长度的取值是影响道路平面线形视觉质量的重要因素之一。
如果缓和曲线缓和段长度取值太短，不仅不能起到曲率渐变的作用，而且缓和段与剩余圆曲线的衔接和搭配极不协调，行车视觉效果比较差；如果缓和曲线缓和段长度取值太长，无论从线形组合效果还是弯道超高和加宽设计方面都存在着较大的不足。
因此，合理确定和设计缓和曲线缓和段的长度，是平面缓和曲线线形设计需要解决的重要问题之一。
目前无论是专业参考资料，还是公路线形设计使用的设计软件中，都没有给出合理确定缓和段长度的计算方法，只是按照《公路工程技术标准》（以下简称《标准》）的设计要求，取大于或等于缓和曲线最小缓和段长度即可，而没有考虑不同平曲线半径条件下缓和曲线缓和段长度的合理取值。
缓和段长度对平面线形质量的影响分析在平面缓和曲线设计中，缓和曲线缓和段长度的取值将直接影响到平面线形的视觉质量和行车效果。
道路平面线形由由直线和曲线组合而成，曲线又分为曲率半径为常数的圆曲线和曲率半径为变数的缓和曲线两种。
对于缓和曲线的取值范围，公路相关规范中均只有最小值的界定，而对于最大值，规范并没有明确，本文根据驾驶员反应操作3s行程、离心加速度变化、考虑超高缓和率所需长度、考虑视觉和线形美学所需长度及公路路线设计规范及平纵组合等原则进行最值拟定，为公路设计提供一定的理论价值。
1 缓和曲线的设置设置缓和曲线的目的在于通过曲率的逐渐变化，适应汽车转向操作的行使轨迹及路线的顺畅，缓和行车方向的突变和离心力的突然产生；使离心加速度逐渐变化，不致产生侧向冲击，并缓和超高，作为超高变化的过渡段，来减少行车震荡。
公路S型曲线超高设计方法探讨

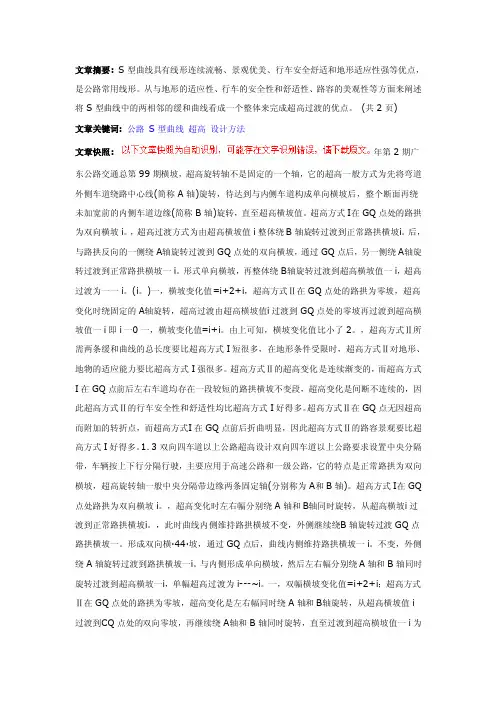

文章摘要: S型曲线具有线形连续流畅、景观优美、行车安全舒适和地形适应性强等优点，是公路常用线形。
