数字图像处理中的形态学滤波技术
数字图像处理中的形态学滤波技术
在数字图像处理中，形态学滤波技术是一种非常重要的滤波方法。
形态学滤波的主要原理是基于形态学膨胀和腐蚀操作的。
形态学滤波技术可以清除图像中的噪声、增强特定的细节和区域，并且在图像分割和特征提取中也非常有用。
形态学滤波技术的基础操作
形态学滤波技术的基础操作包括膨胀和腐蚀，它们都是一种局部的基本操作，也是形态学滤波的核心。
膨胀操作是一个将结构元素向外扩张的操作，可以用于增强图像中的区域和边缘。
腐蚀操作是一个将结构元素向内收缩的操作，可以用于清除图像中的噪声和细节。
常见的形态学滤波器
常见的形态学滤波器包括开运算、闭运算、顶帽变换和底帽变换等。
开运算是先腐蚀后膨胀的操作，可以用于去除小的噪点和填充图像中的空洞。
闭运算是先膨胀后腐蚀的操作，可以用于填充小的空隙和圆润图像中的角。
顶帽变换是原图像减去开运算，可以用于增强亮细节和细小区域。
底帽变换是闭运算减去原始图像，可以用于增强暗细节和细小区域。
形态学滤波的优点
与其他滤波技术相比，形态学滤波具有以下优点：
1. 计算速度快。
形态学滤波的基础操作是简单的像素级操作，对于较大的图像也能够快速处理。
2. 可以保留图像细节。
形态学滤波器能够处理图像中的特定区域和形状，从而保留了图像的很多细节如边缘等。
3. 可以增强图像对比度。
形态学滤波不同于传统的线性滤波，对图像的符号和大小都有处理，因此，其在增强图像对比度方面也具有很好的效果。
形态学滤波技术的应用
形态学滤波被广泛应用于数字图像处理中的多个领域，包括图像分割、特征提取、形态学识别、医学图像处理、无线通信和计算机视觉等方面。
在图像分割中，形态学滤波可以用于分离前景和背景，均衡图像亮度等。
在特征提取中，可以使用形态学滤波器来提取特定形状和区域等特征。
在计算机视觉中，形态学滤波可以用于形态学边缘检测等。
形态学滤波技术的发展趋势
随着数字图像技术的不断发展，形态学滤波技术也在不断变化和发展中。
将来形态学滤波技术将朝着更高的分辨率和更快的速度方向发展。
此外，针对各种不同形状和尺寸的目标物体，需要提出各种不同形态学滤波器。
对于细胞、蛋白质等生物医学图像数据，研究人员也将继续探索形态学滤波器的更好算法。
数字图像处理中常见的滤波算法研究
数字图像处理中常见的滤波算法研究在数字图像处理中，滤波是一种常用的技术，用于改善或修复图像的质量。
滤波算法可以通过降噪、增强边缘、图像平滑等方式来提高图像的视觉效果。
本文将介绍几种常见的滤波算法及其应用。
1. 均值滤波均值滤波是最简单的滤波算法之一。
它通过计算像素周围邻域的平均值来替换该像素的灰度值。
均值滤波可以有效地降低图像中的噪声，但也会导致图像失去细节信息。
因此，适用于对噪声敏感但对图像细节要求不高的应用场景。
2. 中值滤波与均值滤波相比，中值滤波可以更好地去除图像中的噪声同时保留更多的图像细节。
中值滤波算法使用像素邻域的中值来替换该像素的灰度值。
中值滤波对于椒盐噪声的去除效果尤为明显，因此常用于医学图像、科学图像等领域。
3. 高斯滤波高斯滤波是一种常用的线性平滑滤波算法，通过计算像素周围邻域的加权平均值来替换该像素的灰度值。
高斯滤波算法在滤波过程中，使用了一个以该像素为中心的二维高斯函数作为权重，使得距离该像素越近的邻域像素具有更大的权重。
高斯滤波可以有效平滑图像，同时保留边缘信息。
4. Roberts算子Roberts算子是一种边缘检测算法，可以用于提取图像中的边缘信息。
Roberts 算子分为水平和垂直两个方向，通过计算像素与其对角线相邻像素之间的差值来确定边缘的存在。
Roberts算子简单、快速，并且对噪声具有一定的鲁棒性。
5. Sobel算子Sobel算子是一种著名的梯度算子，用于边缘检测和图像增强。
Sobel算子不仅可以检测边缘，还可以确定边缘的方向。
Sobel算子通过计算像素和其周围邻域像素的加权差值来确定边缘的强度，进而提取图像中的边缘信息。
6. Laplacian算子Laplacian算子是一种常见的二阶微分算子，用于图像锐化和边缘检测。
Laplacian算子通过计算像素周围邻域像素的二阶导数来检测边缘。
Laplacian算子可以增强图像中的细节信息，但也容易受到噪声的影响。
数字图像处理中的形态学图像处理技术
数字图像处理中的形态学图像处理技术数字图像处理是一种高级技术，它可以让人们对图片进行高效处理。
其中一项关键技术是形态学图像处理技术。
本文将重点介绍形态学图像处理技术的实现原理、应用场景以及优点。
一、如何实现形态学图像处理技术在数字图像处理中，形态学图像处理技术以数学形态学为理论基础。
数学形态学是一种数学分支，其研究对象不仅包括数字图像，还包括几何图形、拓扑图形等。
形态学图像处理技术是基于形态学思想而发展出来的，可以对数字图像进行缩小、填充、提取轮廓等处理。
形态学图像处理技术的主要实现原理包括腐蚀和膨胀两种操作。
腐蚀是利用结构元素对图像进行的一种缩小操作，它可以使得图像中的细小灰度部分逐渐消失；膨胀则是利用图像进行一种膨胀操作，它可以使图像中的细小灰度部分逐渐增大并扩展到附近像素。
二、形态学图像处理技术的应用场景形态学图像处理技术在许多领域都有广泛应用，例如医学图像分析、汽车驾驶辅助、人脸识别等。
以下将重点介绍几个典型的应用场景。
1、医学图像分析医学图像分析是医学领域重要的研究领域之一，它包括CT、MRI和X光等多种形式。
形态学图像处理技术可以有效的提取出CT图像中的主干血管、肿瘤等重要区域，对于诊断疾病有重要帮助。
2、汽车驾驶辅助在汽车驾驶辅助中，形态学图像处理技术可以有效地提取出车辆周围的区域，这对于车辆原地停车、跟车行车等操作有着重要的作用。
3、人脸识别在人脸识别中，形态学图像处理技术可以提取出人脸的特征数据，这些数据可以用来做人脸比对、活体检测等。
在安防、金融等领域有广泛应用。
三、形态学图像处理技术的优点形态学图像处理技术具有如下优点：1、提高了图像处理效率：形态学图像处理技术可以快速的将图像处理成为我们所需要的形态，提高了图像处理效率。
2、增加了图像处理的准确度：形态学图像处理技术可以将图像中的多余部分进行过滤，使得我们所关注的部分更加突出，增加了图像处理的准确度。
3、可扩展性强：形态学图像处理技术可以应用于不同领域的图像处理中，具有很强的可扩展性。

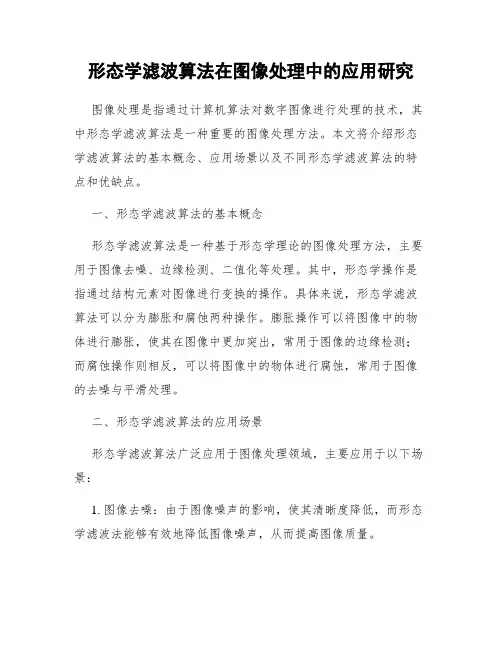

形态学滤波算法在图像处理中的应用研究
形态学滤波算法在图像处理中的应用研究图像处理是指通过计算机算法对数字图像进行处理的技术，其中形态学滤波算法是一种重要的图像处理方法。
本文将介绍形态学滤波算法的基本概念、应用场景以及不同形态学滤波算法的特点和优缺点。
一、形态学滤波算法的基本概念形态学滤波算法是一种基于形态学理论的图像处理方法，主要用于图像去噪、边缘检测、二值化等处理。
其中，形态学操作是指通过结构元素对图像进行变换的操作。
具体来说，形态学滤波算法可以分为膨胀和腐蚀两种操作。
膨胀操作可以将图像中的物体进行膨胀，使其在图像中更加突出，常用于图像的边缘检测；而腐蚀操作则相反，可以将图像中的物体进行腐蚀，常用于图像的去噪与平滑处理。
二、形态学滤波算法的应用场景形态学滤波算法广泛应用于图像处理领域，主要应用于以下场景：1. 图像去噪：由于图像噪声的影响，使其清晰度降低，而形态学滤波法能够有效地降低图像噪声，从而提高图像质量。
2. 边缘检测：当处理场景中物体的形状和大小不固定时，采用基于轮廓的边缘检测算法无法满足需求。
此时，基于形态学滤波算法的边缘检测能够更好地适应不同形态的物体并提高边缘检测准确性。
3. 二值化：形态学滤波算法可针对二值图像进行滤波处理，通过腐蚀操作可以去除边缘的毛刺以及小的缺陷，从而显著提高二值图像的质量。
三、不同形态学滤波算法的特点和优缺点形态学滤波算法有多种，每一种算法都有其特点和优缺点，在实际应用场景中应根据具体情况选择。
1. 膨胀操作膨胀操作可将原图像中物体的面积进行增加，主要用于图像的边缘扩张、图形特征增强等处理。
膨胀算法的特点是计算简单，执行速度快，但是当处理物体大小不一，且复杂形状时容易产生噪音。
2. 腐蚀操作腐蚀操作是一种将物体边界内移，物体减小的操作。
常用于去除图像噪声、分离物体等处理。
腐蚀算法的优点在于可以有效去除图像中噪声和毛刺，但是当进行连续腐蚀操作时容易将图像中细节和物体边缘模糊化。
3. 开操作开操作是一种先腐蚀后膨胀的操作，可以去除图像中的小物体和细节，常用于图像去噪，提高图像的质量。
形态滤波器原理及应用
形态滤波器原理及应用形态滤波器是一种基于形态学的图像处理技术，它通过改变图像的形状和结构来实现对图像的处理和分析。
形态滤波器的原理主要基于图像的几何形态学特征，如形状、结构和拓扑关系，利用这些特征对图像进行处理和分析，从而达到去噪、特征提取、边缘检测和形状识别等目的。
形态滤波器的基本原理是基于图像中的形态学操作，主要包括腐蚀和膨胀两种操作。
腐蚀操作是指通过滑动一个结构元素在图像上，将该结构元素与图像的重叠部分取最小值，从而实现对图像的缩小和去除噪声的目的；膨胀操作是指通过滑动一个结构元素在图像上，将该结构元素与图像的重叠部分取最大值，从而实现对图像的扩大和连接目的。
形态滤波器通过这两种基本的形态学操作，可以实现对图像的各种处理和分析。
形态滤波器的应用非常广泛，其中包括但不限于以下几个方面：1. 图像去噪形态滤波器可以通过腐蚀操作来去除图像中的噪声，腐蚀操作会使图像中的噪声区域变得更小或者消失，从而达到去噪的目的。
这在图像处理中非常常见，并且经常用于图像前期处理中。
2. 边缘检测形态滤波器可以通过膨胀和腐蚀操作来实现对图像的边缘检测。
通过对图像进行膨胀和腐蚀操作，可以使图像中的边缘特征更加明显，从而实现对图像边缘的检测和提取。
3. 特征提取形态滤波器可以通过对图像进行腐蚀和膨胀操作，实现对图像特征的提取。
通过这种方式，可以发现图像中的各种特殊结构和形态学特征，从而实现对图像特征的提取和分析。
4. 形状识别形态滤波器还可以通过对图像的形态学特征的提取和分析，来实现对图像中的各种形状和结构的识别。
通过对图像进行腐蚀和膨胀操作，可以发现图像中的各种形状特征，并且实现对这些形状特征的识别和分析。
5. 模式匹配形态滤波器可以通过对图像的形态学特征的提取和分析，来实现对图像中的各种模式的匹配。
通过对图像进行腐蚀和膨胀操作，可以发现图像中的各种模式特征，并且实现对这些模式特征的匹配和识别。
总之，形态滤波器是一种基于形态学的图像处理技术，它通过改变图像的形态学特征来实现对图像的处理和分析。
图像处理中的形态学滤波算法优化研究
图像处理中的形态学滤波算法优化研究图像处理是一门涵盖多个学科的复杂学科，其发展离不开数学、计算机科学及工程学等相关领域的支持。
近年来，随着计算机技术的快速发展和图像处理技术的不断创新，图像处理领域的形态学滤波算法也得到了广泛的重视。
形态学滤波算法是一种非线性滤波算法，它可以有效地消除图像中的噪声和平滑图像，能够应用于图像处理领域的多个方面。
形态学滤波算法基本原理形态学滤波算法是通过对图像中像素与种子像素之间关系的判断来实现图像滤波的一种方法。
该算法的基本原理就是将图像与一个预先定义好的结构元素进行卷积，形成一个新的输出图像。
结构元素可以是任何形状，包括矩形、圆形、十字形等形状。
卷积过程中，结构元素沿着图像上的每个像素滑动，通过计算得出相应像素与结构元素的关系，然后根据关系对像素进行改变或保持原样，最终形成新的输出图像。
形态学滤波算法的优化研究虽然形态学滤波算法在图像处理领域有着广泛的应用，但是其在处理大规模图像数据时，存在着处理时间和存储空间开销较大等问题。
因此，如何提高形态学滤波算法的运行速度和效率是当前图像处理领域关注的问题之一。
为了解决这些问题，研究者们对形态学滤波算法进行了优化研究。
以下将对形态学滤波算法的优化研究进行探讨。
1. 基于快速平移结构元素的形态学滤波算法传统的形态学滤波算法通常采用的是固定形状的结构元素进行卷积操作，因此其处理大规模图像时运行速度较慢，计算时间过长的问题较为突出。
基于此，研究人员提出一种基于快速平移结构元素的形态学滤波算法。
这种算法的主要思路是利用结构元素的平移特性，将多次卷积操作转换为一次卷积操作，从而降低了计算复杂度，实现对大规模图像的高效处理。
2. 基于多核处理器的形态学滤波算法基于多核处理器的形态学滤波算法是通过利用多核处理器并行计算的能力，实现对大规模图像数据的高效处理。
该算法不仅可以在处理速度上有所提升，在对大尺寸高清图像进行处理时，其处理速度更是得以显著提高，从而极大地提高了图像处理的效率和精度。
数字图像处理中的形态学处理技术研究
数字图像处理中的形态学处理技术研究数字图像处理在计算机视觉、图像识别、人脸识别等领域得到了广泛的应用。
数字图像处理要求对图像进行预处理，使其满足后续处理的需求。
而形态学处理技术就是数字图像处理领域中用于处理图像的重要技术之一。
形态学处理技术主要是通过对图像中的特定结构进行分析，实现图像的形态学变换，从而改变图像的形态。
它的主要应用包括特征提取、边缘检测、图像分割等。
一、形态学处理技术概述形态学处理技术起源于数学形态学领域，是一种从直觉上对形状、结构进行描述和分析的方法。
在数字图像处理中，形态学处理技术主要是通过结构元素对图像进行处理。
结构元素是指一组用于检测图像中特定结构（连通区域、边缘、角等）的模板。
形态学处理技术包括膨胀、腐蚀、开运算、闭运算、顶帽、底帽等。
二、膨胀和腐蚀膨胀和腐蚀是形态学处理技术最基本的操作。
膨胀是对图像中的明像素进行扩张，使其接触到其它的明像素，达到增强图像的效果。
而腐蚀则是对图像中的暗像素进行缩小，使暗像素接触到其它暗像素，从而消除噪声和细小的物体等。
这两种方法都是基于结构元素的运算方法。
三、开运算和闭运算开运算和闭运算是两种常用的形态学处理方法。
开运算是先腐蚀原始图像，再对所得的图像进行膨胀的操作。
而闭运算则是先膨胀原始图像，再对所得的图像进行腐蚀。
开运算能够消除图像中小区域的噪声和较为细小的物体，使边缘不会过度削弱；而闭运算则能够填补图像中的空洞，使图像更加连续和自然。
四、顶帽和底帽顶帽和底帽也是一种常见的形态学处理方法。
顶帽是原始图像与开运算后的图像之差，它能够检测到凸出的细小特征；而底帽是原始图像与闭运算后的图像之差，它能够检测到凹陷的细小特征。
五、形态学处理技术的应用形态学处理技术在实际应用中可以用于特征提取、边缘检测等。
例如，在数字图像处理中，神经网络需要对图像进行前期的预处理，去除干扰和噪声，才能进行更好的数字化分析。
在这里，形态学处理技术常常用于去除图像中的噪声和干扰，使神经网络更准确地识别图像的内容。
图像处理中的图像滤波算法使用教程
图像处理中的图像滤波算法使用教程图像滤波是数码图像处理中常用的技术之一，它能够改善图像质量、去除噪声、增强图像细节等。
在图像处理领域中，有多种不同类型的滤波算法可供选择，包括线性和非线性滤波算法。
本文将介绍图像处理中常见的几种滤波算法及其使用方法，以帮助读者更好地理解和应用这些算法。
一、线性滤波算法1. 均值滤波均值滤波是一种常见且简单的线性滤波算法。
它通过取周围像素的平均值来平滑图像，从而减小图像中的高频噪声。
均值滤波的具体步骤如下：（1）定义一个滑动窗口，大小为n×n。
n的取值通常为3、5或7，根据实际需求选择。
（2）选取窗口中所有像素的平均值，并将其赋给窗口中心像素。
（3）依次遍历图像中的每个像素，重复步骤（2）直到遍历完所有像素。
均值滤波适用于去除轻度噪声和平滑图像，但会导致图像细节损失。
2. 高斯滤波高斯滤波是一种基于高斯函数的线性滤波算法，也是最常用的模糊滤波算法之一。
它通过对图像进行加权平均来平滑图像，具有较好的平滑效果并且不会丢失图像细节。
高斯滤波的过程如下：（1）定义一个滑动窗口，大小为n×n。
（2）根据高斯函数的权重计算滑动窗口中每个像素的权重。
（3）将权重乘以对应像素的灰度值，并将结果累加。
（4）将累加值除以所有权重的总和，得到滑动窗口中心像素的灰度值。
高斯滤波是一种较为通用的线性滤波算法，适用于去除噪声、模糊图像和提高图像质量。
3. 中值滤波中值滤波是一种非线性滤波算法，它通过用滑动窗口中所有像素的中值来替代中心像素的值。
中值滤波的步骤如下：（1）定义一个滑动窗口，大小为n×n。
（2）将滑动窗口中的所有像素按照像素值大小排序。
（3）取排序结果的中值，并将其赋给滑动窗口中心像素。
中值滤波能够有效地去除椒盐噪声和脉冲噪声，但会导致图像细节模糊。
二、非线性滤波算法1. 双边滤波双边滤波是一种基于空间和灰度相似性的非线性滤波算法。
它能够在保持边缘清晰的同时平滑图像，对于去噪和保护图像细节来说都很有效。
形态学滤波（2）：开运算、闭运算、形态学梯度、顶帽、黑帽
形态学滤波（2）：开运算、闭运算、形态学梯度、顶帽、⿊帽⼀、开运算开运算，就是先腐蚀后膨胀的过程数学表达式： dst = open(src,element) = dilate(erode(src, element))开运算可以⽤来消除⼩物体，在纤细点处分离物体，并且在平滑较⼤物体的边界的同时不明显改变其⾯积。
⼆、闭运算闭运算，就是先膨胀后腐蚀的过程数学表达式： dst = open(src,element) = erode(dilate(src, element))闭运算可以⽤来排除⼩型⿊洞（⿊⾊区域）三、形态学梯度形态学梯度，就是膨胀图与腐蚀图之差数学表达式： dst = morph-grad(src,element) = dilate(src, element) - erode(src, element)对⼆值图进⾏这⼀操作可以将团块的边缘突出出来，我们可以⽤形态学梯度来保留物体的边缘轮廓四、顶帽顶帽（礼帽）运算，就是原图像与“开运算”的结果图之差数学表达式： dst = tophat(src,element) = src - open(src,element)因为开运算带来的结果是放⼤了裂缝或者局部低亮度的区域。
因此从原图中减去开运算后的图，得到的效果图突出了⽐原图轮廓周围的区域更明亮的区域，且这⼀操作与选择的核的的⼤⼩相关。
顶帽运算往往⽤来分离⽐临近点亮⼀些的斑块，在⼀幅图像具有⼤幅的背景，⽽微⼩物品⽐较有规律的情况下，可以使⽤顶帽运算进⾏背景提取五、⿊帽⿊帽运算，就是“闭运算”的结果图与原图像之差数学表达式： dst = blackhat(src,element) = close(src,element) - src⿊帽运算后的效果图突出了⽐原图轮廓周围的区域更暗的区域，且这⼀操作和选择的核的⼤⼩相关⿊帽运算⽤来分离⽐临近点暗⼀些的斑块，效果图有着⾮常完美的轮廓六、核⼼函数：morphologyEx()1void morphologyEx( InputArray src, OutputArray dst,2int op, InputArray kernel,3 Point anchor = Point(-1,-1), int iterations = 1,4int borderType = BORDER_CONSTANT,5const Scalar& borderValue = morphologyDefaultBorderValue() );1 #include<opencv2/opencv.hpp>2 #include<iostream>34using namespace std;5using namespace cv;67 Mat g_srcImage, g_dstImage;8int g_nElementShap = MORPH_RECT; //元素结构的形状910//变量接收的TrackBar位置参数11int g_nMaxIterationNum = 10;12int g_nOpenCloseNum = 0;13int g_nErodeDilateNum = 0;14int g_nTopBlackHatNum = 0;1516static void on_OpenClose(int, void *); //回调函数17static void on_ErodeDilate(int, void *);18static void on_TopBlackHat(int, void *);192021int main()22 {23//载⼊原图24 g_srcImage = imread("C:\\Users\\Administrator\\Pictures\\Camera Roll\\05.jpg");25if (!g_srcImage.data) {26 cout << "图⽚载⼊失败！" << endl;27return false;28 }2930//显⽰原始图31 namedWindow("【原始图】");32 imshow("【原始图】", g_srcImage);3334//创建三个窗⼝35 namedWindow("【开运算/闭运算】", 1);36 namedWindow("【腐蚀/膨胀】", 1);37 namedWindow("【顶帽/⿊帽】", 1);3839//分别为三个窗⼝创建滚动条40 createTrackbar("迭代值", "【开运算/闭运算】", &g_nOpenCloseNum, g_nMaxIterationNum * 2 + 1, on_OpenClose);41 createTrackbar("迭代值", "【腐蚀/膨胀】", &g_nErodeDilateNum, g_nMaxIterationNum * 2 + 1, on_ErodeDilate);42 createTrackbar("迭代值", "【顶帽/⿊帽】", &g_nTopBlackHatNum, g_nMaxIterationNum * 2 + 1, on_TopBlackHat); 4344//轮询获取按键信息45while (1)46 {47int c;4849//执⾏回调函数50 on_OpenClose(g_nOpenCloseNum, 0);51 on_ErodeDilate(g_nErodeDilateNum, 0);52 on_TopBlackHat(g_nTopBlackHatNum, 0);5354//获取按键55 c = waitKey(0);5657//按下键盘Q或者ESC，程序退出58if (c == 'q' || c == 27)59break;60//按下键盘按键1，使⽤椭圆（Elliptic）结构元素MORPH_ELLIPSE61if (c == 'a')62 g_nElementShap = MORPH_ELLIPSE;63//按下键盘按键2，使⽤矩形（Rectangle）结构元素MORPH_RECT64if (c == 'b')65 g_nElementShap = MORPH_RECT;66//按下键盘按键3，使⽤⼗字形（Cross-shaped）结构元素MORPH_CROSS67if (c == 'c')68 g_nElementShap = MORPH_CROSS;69//按下键盘按键space，在矩形、椭圆、⼗字形结构元素中循环70if (c == '')71 g_nElementShap = (g_nElementShap + 1) % 3;72 }73return0;74 }75static void on_OpenClose(int, void *) {76//偏移量的定义77int offset = g_nOpenCloseNum - g_nMaxIterationNum; //偏移量78int Absolute_offset = offset > 0 ? offset : -offset; //偏移量的绝对值79//⾃定义核80 Mat element = getStructuringElement(g_nElementShap, Size(Absolute_offset * 2 + 1, Absolute_offset * 2 + 1), Point(Absolute_offset, Absolute_offset)); 8182//进⾏操作83if (offset < 0)84 morphologyEx(g_srcImage, g_dstImage, MORPH_OPEN, element);85else86 morphologyEx(g_srcImage, g_dstImage, MORPH_CLOSE, element);8788//显⽰图像89 imshow("【开运算/闭运算】", g_dstImage);90 }9192static void on_ErodeDilate(int, void *) {93int offset = g_nOpenCloseNum - g_nMaxIterationNum; //偏移量94int Absolute_offset = offset > 0 ? offset : -offset; //偏移量的绝对值95//⾃定义核96 Mat element = getStructuringElement(g_nElementShap, Size(Absolute_offset * 2 + 1, Absolute_offset * 2 + 1), Point(Absolute_offset, Absolute_offset)); 9798//进⾏操作99if (offset < 0)100 erode(g_srcImage, g_dstImage, element);101else102 dilate(g_srcImage, g_dstImage, element);103104//显⽰图像105 imshow("【腐蚀/膨胀】", g_dstImage);106 }107108static void on_TopBlackHat(int, void *) {109int offset = g_nOpenCloseNum - g_nMaxIterationNum; //偏移量110int Absolute_offset = offset > 0 ? offset : -offset; //偏移量的绝对值111//⾃定义核112 Mat element = getStructuringElement(g_nElementShap, Size(Absolute_offset * 2 + 1, Absolute_offset * 2 + 1), Point(Absolute_offset, Absolute_offset)); 113114//进⾏操作115if (offset < 0)116 morphologyEx(g_srcImage, g_dstImage, MORPH_TOPHAT, element);117else118 morphologyEx(g_srcImage, g_dstImage, MORPH_BLACKHAT, element);119120//显⽰图像121 imshow("【顶帽/⿊帽】", g_dstImage);122 }123。
数字图像处理中常见到的几种滤波方法.doc
数字图像处理中常见到的几种滤波方法图像信息以其信息量大、传输速度快、作用距离远等优点成为人类获取信息的重要来源及利用信息的重要手段,然而图像处在获取和传输过程中，由于所使用的器件和传输通道的局限性，而被加入了大量的噪声，严重的影响了图像的视觉效果，甚至妨碍了人们的正常识别。
因此，图像的噪声消除就成为图像处理的一项重要任务。
首先讨论图像的获取传输等过程中所产生的噪声类型,然后介绍均值滤波、中值滤波、维纳滤波和图像小波域滤波技术去噪的原理,通过实验结果分析比较这几种图像去噪方法的性能优劣。
1 图像去噪技术现有的图像去噪方法大致可以划分为两类:一类是空间域方法,主要采用各种图像平滑模板对图像进行卷积处理,以达到压抑或消除噪声的目的;另一类是频率域方法,主要通过对图像进行变换以后,选用适当的频率带通滤波器进行滤波处理,经反变换后获得去噪声图像。
1. 1 均值滤波均值滤波的基本思想是用几个像素灰度的平均值来代替每个像素的灰度。
假定有一幅N ×N 个像素的图像f ( x , y) ,平滑处理后得到一幅图像g ( x , y) , g ( x , y) 由下式决定:g ( x , y) =1/M Σ f ( x , y) (( m , n) ∈S)式中x , y = 0 ,1 ,2 , ⋯, N - 1 , S 是( x , y) 点邻域中点的坐标的集合,但其中不包括( x , y) 点, M 是集合内坐标点的总数。
平滑化的图像g ( x , y) 中的每个像素的灰度值均由包含在( x , y) 的预定邻域中的几个像素的灰度值的平均值来决定。
这种方法通过把突变点的灰度分散在其相邻点中来达到平滑效果,操作起来也简单,但这样平滑往往造成图像的模糊,可以证明,对图像进行均值处理相当于图像信号通过一低通滤波器。
Matlab实现：f = imread ( ‘saturn.tif’);w=ones(3); %单位矩阵掩模gd=imfilter(f,w);imshow(gd,[]);1. 2 中值滤波法中值滤波是一种非线性信号处理方法,它的基本原理是把数字图像或数字序列中的一点的值用该点的一个邻域中的各点值的中值代替。
图像处理中的滤波算法
图像处理中的滤波算法近年来，随着图像处理技术的日益成熟，滤波算法也逐渐变得越来越重要。
滤波算法是一种利用滤波器来处理数字图像的技术，其主要目的是去除图像中的噪声或增强图像的细节，进而提高图像质量。
本文将介绍图像处理中的滤波算法及其应用。
一、滤波算法的分类在图像处理领域中，滤波算法可以分为频域滤波和时域滤波两种。
频域滤波是利用图像在频域上的特性进行处理，常见的算法有傅里叶变换、小波变换等；时域滤波则是利用图像在时域上的特性进行处理，常见的算法有均值滤波、中值滤波等。
二、均值滤波均值滤波是一种简单而常用的滤波算法。
其基本思路是将待处理的图像分成若干个小区域（例如3x3、5x5等），计算每个小区域内像素的平均值，并用该平均值替代该小区域内的所有像素值，从而达到平滑图像的目的。
均值滤波存在的主要问题是会丢失图像中的细节信息，对于边缘部分也会产生模糊效果。
三、中值滤波中值滤波是一种去除噪声的有效算法。
其基本思路是将待处理的图像按照一定窗口大小进行分割，然后对每个小区域内的像素进行排序，选择其中位数作为该区域的像素值，达到去除噪声的目的。
与均值滤波不同，中值滤波能够有效地保留图像的细节信息，但是对于边缘部分仍然会产生模糊效果。
四、高斯滤波高斯滤波是一种利用高斯函数进行图像平滑的算法。
其基本思路是将待处理的图像与一个高斯核进行卷积，从而使图像中每个像素值变为其周围像素值的加权平均，进一步达到去除噪声的效果。
高斯滤波不只能去除噪声，还能有效地保留图像的细节信息，因此常常被应用到计算机视觉以及模式识别等领域。
五、总结以上介绍了图像处理中的几种常见滤波算法。
不同的滤波算法有不同的优劣性，因此在实际应用中需根据具体的场景选择最适合的算法。
值得注意的是，滤波算法虽然可以有效地去除噪声，但是却可能产生一些副作用，如引入毛刺、变形等问题。
因此在实际应用中需要根据具体情况进行调整，以达到最佳效果。
