混凝土冻融循环及抗水渗透试验作业指导书
混凝土冻融循环及抗水渗透试验作业指导书
1、目的：为了确定混凝土性能特征值，如混凝土的抗渗之后的性能变化，及相应确定它们的标号，特编制其作业指导书。
2、引用标准： GB/T50082-2009 普通混凝土长期性能和耐久性试验方法标准
3、抗冻试验（慢冻法）
3.1试验设备：冻融试验箱、压力试验机。
3.2慢冻法抗冻试验所采用的试件：采用尺寸为100mm×100mm×100mm的立方体试件三块。
3.3混凝土抗冻性能按下列步骤进行
3.3.1 在标准养护室内或同条件养护的冻融试验的试件应在养护龄期为24d时提前将试件从养护地点取出，随后应将试件放在（20±2）℃水中浸泡，浸泡时水面应高出试件顶面（20～30）mm，在水中浸泡的时间应为4d，试件应在28d 龄期时开始进行冻融试验。
始终在水中养护的冻融试验的的试件，当试件养护龄期达到28d时，可直接进行后续试验，。
3.3.2浸泡完毕后，取出试样，用湿布擦除表面水分，测量、称重，按编号置入试架内，试件与箱体内内壁之间留有20mm的空隙，试件架中各试件之间应至少保持30mm的空隙。
3.3.3冷冻时间应在冻融箱内温度降至-18℃时开始计算。
3.3.4每次冻融循环中试件的冷冻时间不应小于4h。
3.3.5冷冻结束后，应立即加入温度为（18～20）℃的水，使试件转入融化状态，加水时间不应超过10min。
冻融箱内的水面应至少高出试件表面20mm，融化的时间不应小于4h。
融化完毕即为该次冻融循环结束，进行下一次循环试验。
3.3.6每25次循环宜对冻融试件进行一次外观检查。
当出现破坏时，应立即进行称重。
当一组件的平均失重率超过5%，可停止其冻融循环试验。
3.3.7混凝土试件达到上4.1.2规定的冻融循环次数后，即应进行抗压强度试验。
抗压试验前应称重并进行外观检查，详细记录试件表面破损、裂缝及边角缺损情况，如果试件表面破坏严重，则应由石膏找平后再进行试压。
3.3.8在冻融试验过程中，如因故需中断试验，为避免失水和影响强度，应将冻融试件移入标养室保存，直至恢复冻融试验为止。
此时应将故障原因及暂停时间在试验结果中说明。
3.4 混凝土冻融试验后的结果评定
3.4.1混凝土冻融试验后按下式计算其强度损失率：
△fc=×100 [见标准式（3.1.5-1）]
式中：△fc——N次冻融循环后混凝土强度损失率（%），精确至0.1；
fco——对比试件的抗压强度平均值（Mpa），精确至0.1；
fcn——经N次冻融循环后的三个试件抗压强度平均值（Mpa），精确至0.1。
fco和fcn应以三个试件抗压强度结果的算术平均值作为测定值。
当三个测值的最大值或最小值与中间值的差值超过中间值的 15%时，应剔除此值，再取其余两值算术平均值作为测定值；当最大值和最小值均超过中间值的 15%时，应取中间值作为测定值。
3.4.2混凝土试件冻融后的质量损失可按下式计算
△n= ×100 [见标准式（3.1.5-2）]
式中：△ n——N次冻融循环后的质量损失率，（%）；
G0——冻融循环试验前原试件质量（g）；
Gn——N次冻融循环后的试件质量（g）。
以三个试件平均质量损失率的算术平均值作为测定值。
当某个试验结果出现负值，应取0，再取三个试件平均值。
当三个测值的最大值或最小值与中间值的差值超过1%时，应剔除此值，再取其余两值算术平均值作为测定值；当最大值和最小值均超过中间值的1%时，应取中间值作为测定值。
4.抗渗性试验（逐级加压法）
4.1仪器设备：混凝土抗渗仪、抗渗试模6个。
4.2检验程序
4.2.1 试件养护宜为28天，在试验前一天，从标养室内取出，将表面晾干，然后在其侧面涂一层熔化的密封材料石蜡，随即在螺旋或其它加压装置上，将试件压入经烘箱预热过的试模套中，稍冷却后，即可解除压力，连同试件套装在混凝土抗渗仪上进行试验。
将蓄水罐充满水，并要求渗透仪试模底盘内也充满水。
4.2.3打开电源开关和电机启动开关，使电机转动。
启动时，首先打开回水阀门（0号阀门），再打开1-6号阀门，加压至渗透仪试模底盘出水口的水流成线后，关闭0号阀门和1-6号阀门。
4.2.4填写仪器使用记录，把封好的试件可靠地固定在渗透仪试模底盘上。
4.2.5在自动控制仪上按设定键，上限数值第一位闪动再按置数键和时间清除键，可调整数值大小，调好上限数值后，按存入键，下限开始闪动，可设置下限数值，调好后，按存入键存入，如不调整，按存入键退出。
设定时下限为0.2MPa，上限可按试验要求设定，一般不能超过4.0MPa。
4.2.4.6、设定值被存入后按启动开关，仪器开始自动运转，每8小时自动加压0.1MPa，直到达到上限设定值后，发出嘟
嘟声表示工作完毕，如工作时断电，仪器可记忆原工作累计数据，通电后可继续工作。
4.2.4.7试验时，水压从0.2MPa开始，以后每隔8小时增加水压0.1MPa，并随时注意观察六个试件上端面的情况。
4.2.4.8六个试件的端面有两个呈现有压力水渗透出来时，记下此时的水压作为试验的压力值。
4.2.4.9、试验完成后，打开各个阀门，使压力卸下；关闭电源开关。
写好仪器使用记录。
4.2.4.10 试件抗渗后的结果与评定
混凝土的抗渗等级以每组6个试件中4个试件未出现渗水时的最大水压力乘以10来确定，其计算式为：
S1=10H-1
式中：S—混凝土抗渗等级；
H—6个试件中3个渗水时的压力（Mpa）。
混凝土中的冻融循环试验技术规程
混凝土中的冻融循环试验技术规程一、前言混凝土作为一种重要的建筑材料，其性能受到很多因素的影响，其中之一是冻融循环。
在寒冷地区或冬季施工中，混凝土很容易遭受冻融损害，因此对混凝土进行冻融循环试验是非常必要的。
本文就混凝土中的冻融循环试验技术规程进行详细介绍。
二、试验目的本试验的目的是评价混凝土在冻融循环条件下的耐久性能，包括耐冻融性、耐久性、抗渗性等指标，为混凝土材料的设计、生产和使用提供科学依据。
三、试验设备及材料1. 试验设备：冻融试验箱、电子天平、振动台、压力机等。
2. 材料：水泥、砂、骨料、水等混凝土原材料；混凝土试件模具、铁钉、塑料袋等。
四、试验步骤1. 混凝土试件制备（1）按照混凝土设计配合比，将水泥、砂、骨料和水充分混合。
（2）将混合物倒入试件模具中，振动压实，使其密实均匀。
用铁钉在表面上划线，防止混凝土表面龟裂。
（3）将制备好的混凝土试件放置于室温下养护28天，养护期间保持试件表面湿润。
2. 冻融循环试验（1）将养护好的混凝土试件放入冻融试验箱中，设置温度范围为-18℃至+4℃，循环次数为50次。
（2）每次循环结束后，将试件从试验箱中取出，测量试件的长度、宽度和厚度，并记录试件的重量。
（3）检查试件表面是否有龟裂、剥落等现象，并记录。
（4）将试件放入塑料袋中，测量试件的体积，并记录试件的相对密度。
（5）重复以上步骤，直到完成50次冻融循环试验。
五、试验数据处理1. 耐冻融性能指标（1）试件的质量损失率：质量损失率=（试件质量初始值-试件质量终值）/ 试件质量初始值× 100%。
（2）净体积损失率：净体积损失率=（试件净体积初始值-试件净体积终值）/ 试件净体积初始值× 100%。
（3）相对密度损失率：相对密度损失率=（试件相对密度初始值-试件相对密度终值）/ 试件相对密度初始值× 100%。
2. 耐久性能指标（1）抗压强度：按照规定试验方法进行测量。
（2）抗折强度：按照规定试验方法进行测量。
混凝土冻融循环实验方案
混凝土冻融循环实验方案一 实验背景和目的根据中国水科院的定义,冻融破坏是指水工建筑物已硬化的混凝土在浸水饱 和或潮湿状态下,由于温度正负交替变化(气温或水位升降),使混凝土内部孔 隙水形成冻结膨胀压、渗透压及结晶压力等,产生疲劳应力,造成混凝土由表及 里逐渐剥蚀的一种破坏现象。
我国的混凝土耐久性问题呈现“南锈北冻”的分布, 冻融破坏是我国东北、西北和华北地区水工混凝土建筑物在运行过程中产生的主 要病害之一,除“三北”地区外,华东、华中的长江以北地区以及西南高山寒冷 地区均存在此类的病害。
混凝土处于饱水状态和冻融循环交替作用是发生混凝土冻融破坏的必要条件，因此，混凝土的冻融破坏一般发生于寒冷地区经常与水接触的混凝土结构物，可见，混凝土的抗冻性是混凝土耐久性中最重要的问题之一。
实验将对室内快速冻融和室外自然环境下的冻融循环进行对比实验，来探究二者之间存在的关系，为实际工程服务。
本实验是依照《水工混凝土试验规程（SL352-2006）》进行设计二 实验材料及配合比混凝土试块的原料及配合比采用之前抗拉实验的实验材料及配合比进行制作 减水剂 水泥 水 粉煤灰 沙子 小石 中石 密度1.716 171.6 132 92.4 761.26 591.096 886.6442636.716三 试件的成型，养护以及初始值的测定成型的目的是为混凝土性能试验制作试件，关于养护箱：标准养护箱温度应控制在20℃±5℃；相对湿度在95％以上。
成型后的带模试件宜用湿布或塑料薄膜进行覆盖，以防止水分蒸发，并在温度为20℃±5℃，相对湿度在95％以上的标准养护箱中养护24h 。
然后拆模并编号。
拆模后的试件应立即放入标准养护箱中养护，避免用水直接冲淋试件。
试件的尺寸：mm 400mm 100mm 100⨯⨯①本次试验以3个试件为一组，试验龄期为28d （查水利口的规范是90d ，之后也查了普通的混凝土试验规范是28d ，倾向于使用28d ，90d 周期太长），到达试验龄期的前四天将试件在20℃±3℃的水中浸泡四天。
混凝土冻融循环试验研究
混凝土冻融循环试验研究一、研究背景随着城市建设的不断发展，混凝土作为建筑材料之一，得到了广泛的应用。
然而，在气候条件较恶劣的地区，混凝土易受冻融循环的影响，导致其强度和耐久性下降，影响建筑物的使用寿命和安全性能。
因此，混凝土冻融循环试验研究具有重要的实际意义和科学价值。
二、试验设计1. 试件制备选取普通混凝土作为试验材料，按照标准要求配制混凝土，并制备成标准试件。
试件尺寸为100mm×100mm×100mm的立方体。
制备的试件表面应平整光滑，无明显的裂缝和缺陷。
2. 试验条件将试件置于-18℃的低温环境中，保持24小时，然后将其移至20℃的室温下，保持24小时。
重复以上操作，模拟混凝土在低温和室温环境中的冻融循环过程，共进行50次试验。
3. 试验指标测量试件的抗压强度、弹性模量、渗透性等指标，并对试件进行断面观察和显微结构分析，探究混凝土冻融循环对其性能和微观结构的影响。
三、试验结果1. 抗压强度经过50次冻融循环试验后，混凝土试件的抗压强度逐渐下降，且下降速度逐渐加快。
前10次试验后，抗压强度下降幅度较小，约为7%~10%。
50次试验后，抗压强度下降幅度达到30%~40%。
2. 弹性模量冻融循环试验对混凝土的弹性模量也有较大影响。
试验前10次，弹性模量下降幅度约为5%~8%，50次试验后，弹性模量下降幅度达到15%~20%。
3. 渗透性经过50次冻融循环试验后，混凝土的渗透性明显增强。
试验前，混凝土的渗透系数约为1.5×10^-11m/s，50次试验后，渗透系数增加到2.5×10^-10m/s。
4. 显微结构冻融循环试验后，混凝土试件表面出现明显的裂缝和麻面，试件内部出现多个小孔和空洞。
显微结构观察发现，试件内部混凝土颗粒的连接状况受到破坏，且大量孔隙和空洞出现，导致试件整体强度下降。
四、结论混凝土冻融循环试验的结果表明，冻融循环对混凝土的性能和微观结构都有较大的影响。
混凝土抗水渗透试验(渗水高度法)资料
抗水渗透试验（渗水高度法）3D动画补充材料本动画配套《普通混凝土长期性能和耐久性性能试验方法标准》GB/T50082-2009中“抗水渗透试验—渗水高度法”，渗水高度法适用于以测定硬化混凝土在恒定水压力下的平均渗水高度来表示的混凝土抗水渗透性能。
本方法可以通过渗水高度直接计算出相对渗透系数，故有些标准称为相对渗透系数法，因相对渗透系数是通过渗水高度来计算的，二者在本质上是一致的。
一试验主要器材列表1.混凝土搅拌机（图示：双卧轴混凝土试验用搅拌机）2.混凝土振动台3.抗渗仪（注：应符合JG/T249相关规定）4.螺旋加压器（注：导温性能良好）5.烘箱6.钢丝刷7.梯形板（注：画有十条等间距、垂直于梯形底线的直线）8.其他器材密封材料：石蜡加松香或水泥加黄油钢尺钟表 电炉 铁锅 浅盘 防水笔 二 试验试件要求浇筑试件用试模应采用上口内部直径175mm ，下口内部直径185mm 和高150mm 的圆台体， 三 试验步骤试验步骤请观看试验动画。
四 数据处理试件渗水高度应按下式进行计算：∑==101101j ji hh式中： j h ——第i 个试件第j 个测点处的渗水高度（mm ）；i h ——第i 个试件的平均渗水高度（mm ）。
应以10个测点渗水高度的平均值作为该试件渗水高度的测定值。
一组试件的平均渗水高度应按下式进行计算。
∑==6161i i h h式中： h ——一组6个试件的平均渗水高度（mm ）。
应以一组6个试件渗水高度的算术平均值作为该组试件渗水高度的测定值。
相关资源1）混凝土慢速冻融试验3D动画[下载]2）混凝土快速冻融试验(含动弹性模量试验)3D动画[下载] 3）混凝土单面冻融试验(盐冻法)3D动画[下载]4）混凝土抗水渗透试验(渗水高度法)3D动画[下载]5）混凝土抗水渗透试验(逐级加压法)3D动画[下载]6）混凝土抗氯离子渗透试验(RCM法3D动画[下载]7）混凝土抗氯离子渗透试验(电通量法) 3D动画[下载]8）混凝土非接触收缩试验3D动画[下载]9）混凝土接触法收缩试验3D动画[下载]10）混凝土早期抗裂试验3D动画[下载]11）混凝土受压徐变试验3D动画[下载]12）混凝土碳化试验3D动画[下载]13）混凝土中钢筋锈蚀试验3D动画[下载]14）混凝土抗压疲劳变形试验3D动画[下载]15）混凝土抗硫酸盐侵蚀试验3D动画[下载]16）混凝土碱-骨料反应试验3D动画[下载]。
混凝土冻融试验报告

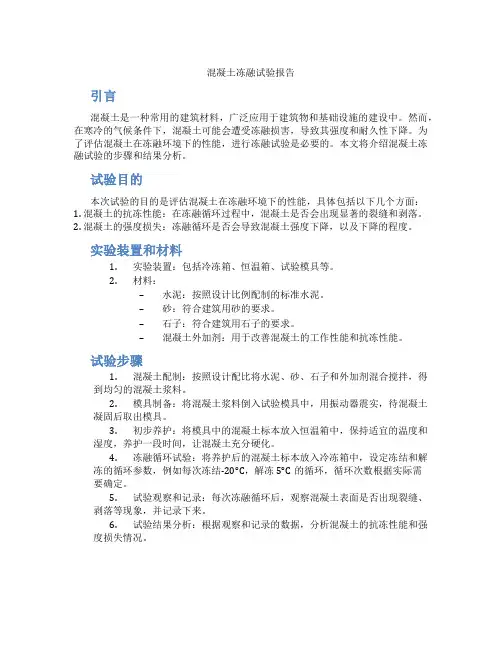

混凝土冻融试验报告引言混凝土是一种常用的建筑材料，广泛应用于建筑物和基础设施的建设中。
然而，在寒冷的气候条件下，混凝土可能会遭受冻融损害，导致其强度和耐久性下降。
为了评估混凝土在冻融环境下的性能，进行冻融试验是必要的。
本文将介绍混凝土冻融试验的步骤和结果分析。
试验目的本次试验的目的是评估混凝土在冻融环境下的性能，具体包括以下几个方面：1. 混凝土的抗冻性能：在冻融循环过程中，混凝土是否会出现显著的裂缝和剥落。
2. 混凝土的强度损失：冻融循环是否会导致混凝土强度下降，以及下降的程度。
实验装置和材料1.实验装置：包括冷冻箱、恒温箱、试验模具等。
2.材料：–水泥：按照设计比例配制的标准水泥。
–砂：符合建筑用砂的要求。
–石子：符合建筑用石子的要求。
–混凝土外加剂：用于改善混凝土的工作性能和抗冻性能。
试验步骤1.混凝土配制：按照设计配比将水泥、砂、石子和外加剂混合搅拌，得到均匀的混凝土浆料。
2.模具制备：将混凝土浆料倒入试验模具中，用振动器震实，待混凝土凝固后取出模具。
3.初步养护：将模具中的混凝土标本放入恒温箱中，保持适宜的温度和湿度，养护一段时间，让混凝土充分硬化。
4.冻融循环试验：将养护后的混凝土标本放入冷冻箱中，设定冻结和解冻的循环参数，例如每次冻结-20°C，解冻5°C的循环，循环次数根据实际需要确定。
5.试验观察和记录：每次冻融循环后，观察混凝土表面是否出现裂缝、剥落等现象，并记录下来。
6.试验结果分析：根据观察和记录的数据，分析混凝土的抗冻性能和强度损失情况。
结果分析根据试验结果，我们可以得出以下结论： 1. 混凝土的抗冻性能：经过多次冻融循环后，混凝土表面未出现明显的裂缝和剥落，说明混凝土具有较好的抗冻性能。
2. 混凝土的强度损失：经过多次冻融循环后，混凝土的强度有所下降，但下降的程度相对较小，仍然满足设计要求。
结论通过混凝土冻融试验，我们得出了以下结论： 1. 在所选用的试验条件下，混凝土表现出良好的抗冻性能，未出现明显的裂缝和剥落。
混凝土检测作业指导书
XXXXX工程质量检测有限公司主题：作业指导书第26页共154页作业指导书混凝土检测作业指导书一、试验目的为了更好地指导水泥检测实验，减少试验偏差，提高数据准确度更好地指导混凝土的生产控制过程。
二、试验范围适用于通用硅酸盐水泥检测三、试验依据《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009《普通混凝土力学性能试验方法标准》GB/T50081-2002四、试样制备4.1试件的制作和养护应符合现行国家标准《普通混凝土力学性能试验方法标准》GB/T 50081中的规定。
4.2在制作混凝土长期性能和耐久性能试验用试件时，不应采用憎水性脱模剂。
4.3在制作混凝土长期性能和耐久性能试验用试件时，宜同时制作与相应耐久性能试验龄期对应的混凝土立方体抗压强度用试件。
4.4制作混凝土长期性能和耐久性能试验用试件时,所采用的振动台和搅拌机应分别符合现行行业标准《混凝土试验用振动台》GB/T245和《混凝土试验用搅拌机》JG244的规定。
五、检测程序5.1抗冻实验（慢冻法）5.1.1本方法适用于测定混凝土试件在气动水融条件下，已经受的冻融循环次数来表示的混凝土抗冻性能.5.1.2慢冻法抗冻试验所采用的试件应符合下列规定：1、试验应采用尺寸为100mm×100m×100mm的立方体试件。
2、慢冻法试验所需的试件组数应符合标准规定。
每组试件应为3块。
5.1.3实验设备应符合下列规定：1、冻融试验箱应能使试件静止不动，并应通过气冻水融进行冻融循环。
在满载运转的条件下，冷冻期间冻融试验箱内空气的温度应能保持在（-20～-18）℃范围内；融化期间冻融试验箱内浸泡混凝土试件的水温应能保持在（18～20）℃范围内；满载时冻融试验箱内各点温度极差不应超过2℃。
2、采用自动冻融设备时，控制系统还应具有自动控制、数据曲线实时动态显示、26。
14、混凝土耐久性试验(抗含砂水流冲刷试验、抗渗性能试验、渗透系数测定、抗冻试验)
混凝土耐久性试验（包括混凝土抗含砂水流冲刷试验、混凝土抗渗性能试验、混凝土渗透系数测定、混凝土抗冻试验）（一）混凝土抗含砂水流冲刷试验（圆环法）1、主要仪器设备主要仪器设备为冲刷试验仪（电机转速为 1430 / min），叶轮圆周转速为mm，内径 202 ± 0.5mm，14.3m / s），试模为环形金属模，规格为外径 322°- 1高 60 ± 0.5mm。
2、试验简介到达试验龄期的前两天，将试件放入水中浸水饱和。
试验时将试件托盘从冲刷仪中取出，在托盘底部放好防护垫层及隔砂泡沫塑料垫圈，然后放入试件，在试件圆环内加入磨损剂，盖上泡沫塑料隔砂圈及止水橡胶皮垫圈。
磨损剂为 0.5 ~ 0.85mm 的石英标准砂与水的混合物，每次加入量为砂 150g，水 1000L。
将装好试件的托盘装入冲刷仪，转动手轮压紧试件，打开冷却水，启动电动机并记时，冲磨 30min 后停机，取出试件冲洗干净，擦去表面水分，称重。
3、试验结果处理混凝土抗含砂水流冲刷的指标以抗冲磨强度或磨损率表示，抗冲磨强度与磨损率按下式计算：R=(TA)/(Qr)chmN=(Qr)/(TA)式中 Rchm———抗冲磨强度，即单位面积上被磨损单位质量所需的时间,h/（g/cm2）N———磨损率，即单位面积上在单位时间里的磨损量，g/（h*cm2)Qr ———经时段冲磨后，试件损失的累计质量，g；T———试验累计时间，h；A———试件受冲磨面积，cm2以一组三个试件的平均值作为试验结果。
如单个测值与平值的差值超过 15% 时，则此值应剔除，以余下两个测值的平均值作为试验结果。
若一组中可用的测值少于两个，则该组试验应重做。
（二）混凝土抗渗性试验1、主要仪器设备主要仪器设备为混凝土抗渗仪，螺旋加压器及烘箱等。
2、试验简介试件脱模后，用钢丝刷刷去两端面的水泥浆膜，然后送入养护室。
到达试验龄期时，在试件侧面滚涂一层熔化的石蜡（内加少量松香），然后用螺旋加压器将试件压入经过烘箱或电炉预热过的试模中，使试件与试模底平齐。
混凝土抗冻性能试验记录
混凝土抗冻性能试验记录混凝土是一种重要的建筑材料，广泛应用于各种建筑工程中。
在低温条件下，混凝土易受到冻融循环的影响，导致结构的破坏。
因此，评估混凝土的抗冻性能对于保证建筑结构的耐久性至关重要。
本文将记录一次混凝土抗冻性能试验的详细步骤和结果。
试验目的：评估混凝土的抗冻性能，包括抗冻融循环性能和抗冰盐侵蚀性能。
试验材料：2. 粗骨料：自然鹅卵石，粒径范围为5mm-20mm；3. 细骨料：人工砂，粒径范围为0.15mm-5mm；4.水：本地自来水，PH值为7.0。
试验步骤：2.混凝土制备：按照配合比，将水泥、粗骨料、细骨料和水依次加入搅拌机中，搅拌3分钟，然后停机。
再加入适量的水，继续搅拌3分钟。
最后将搅拌好的混凝土倒入试块模具中，均匀振捣，使混凝土密实。
4.试块养护：将试块放置在相对湿度为95%的恒温室中，养护7天。
养护期间，每天用水保持试块表面湿润。
5.抗冻融循环试验：将试块放入冻融试验箱中，进行20次冻融循环。
循环条件为每次冻结12小时，解冻12小时，冻结温度为-20摄氏度，解冻温度为20摄氏度。
6.抗冰盐侵蚀试验：将试块放入5%浓度的盐水中浸泡72小时。
在浸泡期间，每天观察试块表面的变化，并记录下来。
试验结果分析：1.抗冻融循环性能结果：经过20次循环后，检查试块表面和内部是否有裂缝、空鼓、剥落等损伤情况，并记录下来。
2.抗冰盐侵蚀性能结果：浸泡结束后，观察试块表面和内部是否有可见变化，并记录下来。
如果有变化，进一步检查试块的质量损失情况。
结论：通过对混凝土抗冻性能试验的研究，可以评估混凝土在低温条件下的耐久性，为工程设计和材料选择提供参考依据。
通过检查试块的裂缝、空鼓、剥落等损伤情况，可以确定混凝土的抗冻融循环性能。
而通过观察试块的变化以及质量损失情况，可以评估混凝土的抗冰盐侵蚀性能。
根据试验结果，可对混凝土配合比进行优化，提高其抗冻性能，从而保证结构的耐久性。
混凝土的抗冻性能试验标准
混凝土的抗冻性能试验标准一、引言混凝土作为一种重要的建筑材料，广泛应用于各种工程中。
但是，当混凝土遭到冻融循环的侵蚀时，其性能将会受到影响。
因此，为了保证混凝土在极端气候条件下的使用性能，需要对其抗冻性能进行测试和评估。
本文将介绍混凝土抗冻性能试验标准，以便于工程师和技术人员在实践中更好地进行抗冻性能测试。
二、试验对象混凝土抗冻性能试验的对象是混凝土。
混凝土的制备需要按照相关标准进行，以保证混凝土的成分和性能符合要求。
三、试验设备1. 混凝土试验机：用于测试混凝土的强度和韧性；2. 冻融循环试验箱：用于模拟混凝土在冻融循环条件下的受损情况；3. 氯离子渗透试验仪：用于测试混凝土的氯离子渗透性能。
四、试验方法1. 混凝土强度试验：在混凝土试验机上进行压力试验，以测试混凝土的强度；2. 冻融循环试验：将混凝土样品放入冻融循环试验箱中，进行多次冻融循环，观察混凝土受损程度；3. 氯离子渗透试验：将混凝土样品放入氯离子渗透试验仪中，测试混凝土的氯离子渗透性能。
五、试验结果的评估1. 混凝土强度试验结果应符合相关标准要求；2. 冻融循环试验结果应根据混凝土受损情况进行评估，包括表面开裂程度、质量损失等；3. 氯离子渗透试验结果应根据混凝土的抗氯离子渗透性能进行评估。
六、试验标准混凝土抗冻性能试验应符合以下标准：1. GB/T 50081-2002《混凝土强度试验标准》；2. GB/T 50082-2009《混凝土冻融试验方法标准》；3. GB/T 50083-2009《混凝土氯离子渗透试验方法标准》。
七、注意事项1. 混凝土试验前应进行充分的准备工作，包括混凝土制备、样品制备等；2. 冻融循环试验过程中应注意温度和湿度的控制，以保证试验结果的准确性；3. 氯离子渗透试验时应注意试验设备的准确性和操作规范。
八、结论混凝土抗冻性能试验是对混凝土性能的一项重要测试，能够帮助工程师和技术人员更好地了解混凝土在极端气候条件下的使用性能。
混凝土冻融循环实验方案
混凝土冻融循环实验方案一 实验背景和目的根据中国水科院的定义,冻融破坏是指水工建筑物已硬化的混凝土在浸水饱 和或潮湿状态下,由于温度正负交替变化(气温或水位升降),使混凝土内部孔 隙水形成冻结膨胀压、渗透压及结晶压力等,产生疲劳应力,造成混凝土由表及 里逐渐剥蚀的一种破坏现象。
我国的混凝土耐久性问题呈现“南锈北冻”的分布, 冻融破坏是我国东北、西北和华北地区水工混凝土建筑物在运行过程中产生的主 要病害之一,除“三北”地区外,华东、华中的长江以北地区以及西南高山寒冷 地区均存在此类的病害。
混凝土处于饱水状态和冻融循环交替作用是发生混凝土冻融破坏的必要条件，因此，混凝土的冻融破坏一般发生于寒冷地区经常与水接触的混凝土结构物，可见，混凝土的抗冻性是混凝土耐久性中最重要的问题之一。
实验将对室内快速冻融和室外自然环境下的冻融循环进行对比实验，来探究二者之间存在的关系，为实际工程服务。
本实验是依照《水工混凝土试验规程（SL352-2006）》进行设计二 实验材料及配合比混凝土试块的原料及配合比采用之前抗拉实验的实验材料及配合比进行制作 减水剂 水泥 水 粉煤灰 沙子 小石 中石 密度1.716 171.6 132 92.4 761.26 591.096 886.6442636.716三 试件的成型，养护以及初始值的测定成型的目的是为混凝土性能试验制作试件，关于养护箱：标准养护箱温度应控制在20℃±5℃；相对湿度在95％以上。
成型后的带模试件宜用湿布或塑料薄膜进行覆盖，以防止水分蒸发，并在温度为20℃±5℃，相对湿度在95％以上的标准养护箱中养护24h 。
然后拆模并编号。
拆模后的试件应立即放入标准养护箱中养护，避免用水直接冲淋试件。
试件的尺寸：mm 400mm 100mm 100⨯⨯①本次试验以3个试件为一组，试验龄期为28d （查水利口的规范是90d ，之后也查了普通的混凝土试验规范是28d ，倾向于使用28d ，90d 周期太长），到达试验龄期的前四天将试件在20℃±3℃的水中浸泡四天。
