DCS系统接地要求、方式、原则、电阻率、材料以及注意事项和规范要求
DCS系统接地规范
DCS系统接地为保证控制系统的现场接地实施水平,保证控制系统在现场的安全可靠使用，特制定本规程.一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。
1、保护接地1）保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。
凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等)而有可能带危险电压者，均应作保护接地.2)低于36V 供电的现场仪表，可不做保护接地，但有可能与高于36V 电压设备接触的除外.3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
2、工作接地1）仪表及控制系统工作接地包括:仪表信号回路接地和屏蔽接地。
2）隔离信号可以不接地。
这里的“隔离”是指每一输入信号（或输出信号)的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
3）非隔离信号通常是以直流电源负极为参考点，并接地。
信号分配均以此为参考点。
4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地,则应采用隔离器将两点接地隔离开。
3、本安系统接地1）采用隔离式安全栅的本质安全系统，不需要专门接地。
2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。
4、防静电接地1）安装DCS、PLC、SIS 等设备的控制室,应考虑防静电接地.这些室内的导静电地面、活动地板、工作台等都应进行防静电接地。
2)已做了保护接地和工作接地的仪表和设备不必再另做防静电接地。
5、防雷接地1)当仪表及控制系统的信号线路从室外进入室内后,需要设置防雷接地连接的场合,应实施防雷接地连接.2）仪表及控制系统防雷接地应与电气专业防雷接地系统共用，但不得与独立避雷装置共用接地装置。
DCS系统接地规范
D C S系统接地规范集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]D C S系统接地为保证控制系统的现场接地实施水平，保证控制系统在现场的安全可靠使用，特制定本规程。
一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。
1、保护接地1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。
凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。
2)低于36V 供电的现场仪表，可不做保护接地，但有可能与高于36V 电压设备接触的除外。
3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
2)隔离信号可以不接地。
这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
3)非隔离信号通常是以直流电源负极为参考点，并接地。
信号分配均以此为参考点。
4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。
3、本安系统接地1)采用隔离式安全栅的本质安全系统，不需要专门接地。
2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。
4、防静电接地1)安装DCS、PLC、SIS 等设备的控制室，应考虑防静电接地。
这些室内的导静电地面、活动地板、工作台等都应进行防静电接地。
2)已做了保护接地和工作接地的仪表和设备不必再另做防静电接地。
5、防雷接地1)当仪表及控制系统的信号线路从室外进入室内后，需要设置防雷接地连接的场合，应实施防雷接地连接。
DCS规范接地解决仪表信号波动与消除感应电压
DCS规范接地解决仪表信号波动与消除感应电压发表时间：2019-10-15T08:49:37.610Z 来源：《科技新时代》2019年8期作者：赵勇[导读]江苏弘博热电有限公司一、DCS系统接地的基本要求DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。
接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。
当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造成人员的触电伤害及设备的损坏，据了解，有些DCS系统经常“死机”?(或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。
因此，完善、可靠、正确的接地，是DCS系统能够安全、可靠和良好运行的关键。
二、DCS接地分类DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。
对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。
2.1保护地是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。
DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。
保护地应接至厂区电气专业接地网，接地电阻小于4Ω。
2.2逻辑地也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。
如CPU的正负5伏、正负12伏的负端。
需要接入公共接地极。
2.3屏蔽地也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。
DCS系统中信号电缆的屏蔽层应做屏蔽接地。
线缆屏蔽层必须一端接地，防止形成闭合回路干扰。
铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。
接入公共接地极。
2.4本安地应独立设置接地系统，接地电阻≤4Ω。
本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。
DCS接地系统介绍
在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。
对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。
1.1.1保护地（CG，Cabinet?Grounding）?是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。
DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。
保护地应接至厂区电气专业接地网，接地电阻小于4Ω。
1.1.2逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。
如CPU的正负5伏、正负12伏的负端。
需要接入公共接地极。
1.1.3屏蔽地（AG，Analog?Grounding）?也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。
DCS系统中信号电缆的屏蔽层应做屏蔽接地。
线缆屏蔽层必须一端接地，防止形成闭合回路干扰。
铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。
接入公共接地极。
1.1.4本安地?应独立设置接地系统，接地电阻≤4Ω。
本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。
1.2DCS系统接地方式?DCS系统一般接地方式1.2.1利用电气接地网作为DCS接地网，即与电气接地网共地；?1.2.2设DCS系统专用独立的接地网；1.2.3设DCS专用接地网，经接地线、再接至电气接地网；由于第三种接地方式与第二种接地方式有较多相同处，过去，计算机或DCS系统曾经较多的采用过专用的接地网。
但这种接地方式存在的缺点是：占地面积太大，投资高，电缆及接地网钢材耗量大，距厂房有相当的距离(因不易在厂房内找到合适的位置)，管理、维护、测量及查找接地极和接地线不方便，且效果不甚良好。
根据实际运行表明，设置专用的DCS接地网是既困难又不安全的。
如某电厂曾因接地问题，造成机组跳闸数十次。
根据调查，不少电厂DCS后来改用电气接地网接地，取得了良好的效果。

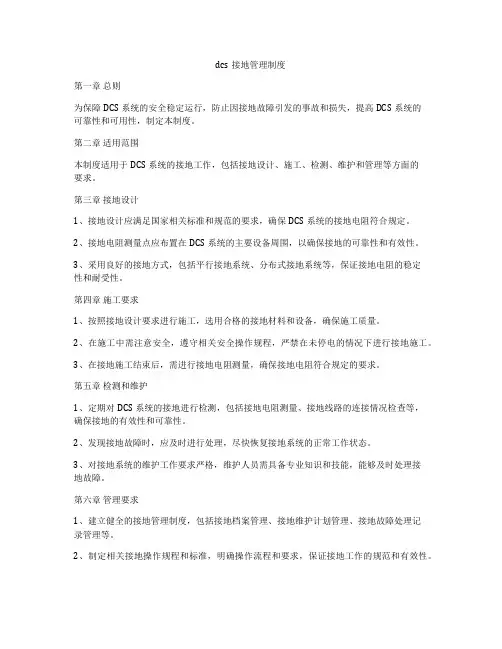

dcs接地管理制度
dcs接地管理制度第一章总则为保障DCS系统的安全稳定运行，防止因接地故障引发的事故和损失，提高DCS系统的可靠性和可用性，制定本制度。
第二章适用范围本制度适用于DCS系统的接地工作，包括接地设计、施工、检测、维护和管理等方面的要求。
第三章接地设计1、接地设计应满足国家相关标准和规范的要求，确保DCS系统的接地电阻符合规定。
2、接地电阻测量点应布置在DCS系统的主要设备周围，以确保接地的可靠性和有效性。
3、采用良好的接地方式，包括平行接地系统、分布式接地系统等，保证接地电阻的稳定性和耐受性。
第四章施工要求1、按照接地设计要求进行施工，选用合格的接地材料和设备，确保施工质量。
2、在施工中需注意安全，遵守相关安全操作规程，严禁在未停电的情况下进行接地施工。
3、在接地施工结束后，需进行接地电阻测量，确保接地电阻符合规定的要求。
第五章检测和维护1、定期对DCS系统的接地进行检测，包括接地电阻测量、接地线路的连接情况检查等，确保接地的有效性和可靠性。
2、发现接地故障时，应及时进行处理，尽快恢复接地系统的正常工作状态。
3、对接地系统的维护工作要求严格，维护人员需具备专业知识和技能，能够及时处理接地故障。
第六章管理要求1、建立健全的接地管理制度，包括接地档案管理、接地维护计划管理、接地故障处理记录管理等。
2、制定相关接地操作规程和标准，明确操作流程和要求，保证接地工作的规范和有效性。
3、加强对接地管理人员的培训和考核，提高其接地管理维护技能，确保接地系统的可靠性和安全性。
第七章责任和义务1、DCS系统管理人员有权利和义务进行接地管理工作，建立接地管理责任制度，明确各级管理人员的接地工作职责。
2、接地维护人员需严格按照相关规定和要求进行接地工作，确保接地系统的安全可靠。
3、对于因接地故障引发的事故和损失，相关责任人应承担相应的责任和义务。
第八章监督和检查1、建立接地管理的监督和检查制度，定期对接地系统进行检查和评估，确保接地系统的可靠性和有效性。

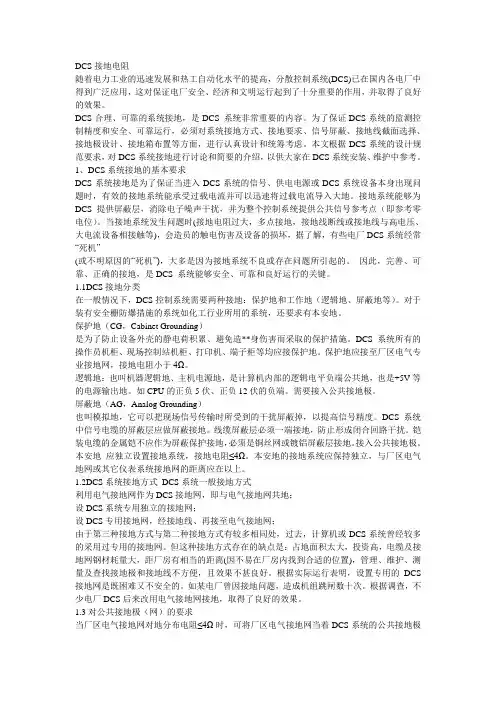

DCS接地电阻
DCS接地电阻随着电力工业的迅速发展和热工自动化水平的提高，分散控制系统(DCS)已在国内各电厂中得到广泛应用，这对保证电厂安全、经济和文明运行起到了十分重要的作用，并取得了良好的效果。
DCS合理、可靠的系统接地，是DCS 系统非常重要的内容。
为了保证DCS系统的监测控制精度和安全、可靠运行，必须对系统接地方式、接地要求、信号屏蔽、接地线截面选择、接地极设计、接地箱布置等方面，进行认真设计和统筹考虑。
本文根据DCS系统的设计规范要求，对DCS系统接地进行讨论和简要的介绍，以供大家在DCS系统安装、维护中参考。
1、DCS系统接地的基本要求DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。
接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。
当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造员的触电伤害及设备的损坏，据了解，有些电厂DCS系统经常“死机”(或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。
因此，完善、可靠、正确的接地，是DCS 系统能够安全、可靠和良好运行的关键。
1.1DCS接地分类在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。
对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。
保护地（CG，Cabinet Grounding）是为了防止设备外壳的静电荷积累、避免造**身伤害而采取的保护措施。
DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。
保护地应接至厂区电气专业接地网，接地电阻小于4Ω。
逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。
如CPU的正负5伏、正负12伏的负端。
dcs接地基本要求
1、DCS系统接地的基本要求DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。
接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。
当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造成人员的触电伤害及设备的损坏，据了解，有些电厂DCS系统经常“死机” (或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。
因此，完善、可靠、正确的接地，是DCS 系统能够安全、可靠和良好运行的关键。
1.1DCS接地分类在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。
对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。
1.1.1保护地（CG，Cabinet Grounding）是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。
DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。
保护地应接至厂区电气专业接地网，接地电阻小于4Ω。
1.1.2逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。
如CPU的正负5伏、正负12伏的负端。
需要接入公共接地极。
1.1.3屏蔽地（AG，Analog Grounding）也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。
DCS系统中信号电缆的屏蔽层应做屏蔽接地。
线缆屏蔽层必须一端接地，防止形成闭合回路干扰。
铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。
接入公共接地极。
1.1.4本安地应独立设置接地系统，接地电阻≤4Ω。
本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。
1.2DCS系统接地方式DCS系统一般接地方式1.2.1利用电气接地网作为DCS接地网，即与电气接地网共地；1.2.2设DCS系统专用独立的接地网；1.2.3设DCS专用接地网，经接地线、再接至电气接地网；由于第三种接地方式与第二种接地方式有较多相同处，过去，计算机或DCS系统曾经较多的采用过专用的接地网。
DCS系统的接地
DCS系统的接地分析摘要接地是提高电气设备安全性和电子设备电磁兼容性的有效手段之一。
本文主要介绍了DCS系统接地的种类、作用、方式及要求。
关键词：DCS系统接地保护干扰一、前言在DCS系统应用中，很多人对接地问题的重视不够且对其混淆不清。
接地的目的通常有两个：其一为了安全，叫作安全接地。
包括保护接地、防雷接地、防静电接地；其二是为了使DCS系统正常工作，主要是抑制干扰，所以叫工作接地。
正确的接地，既能抑制电磁干扰的影响，又能抑制设备向外发出干扰；而错误的接地，反而会引入严重的干扰信号，使DCS系统将无法正常工作。
完善的接地系统是DCS控制系统抗电磁干扰、保证人身和设备安全的重要措施之一。
二、接地的分类和作用1安全接地1.1保护接地（CG，电气专业中称PE）是将DCS中正常情况下不应带电的金属部分(机柜外壳、操作台外壳、接线盒、电线管、电缆架以及在正常情况下不带电但人体有可能接触到危险电压的裸露金属部件等)与地之间形成良好的导电连接，以保护设备和人身安全。
因为DCS的供电是强电供电(一般是220V)，通常情况下机壳等是不带电的，当故障发生造成电源的高压部分与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。
因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。
此外，保护接地还可以防止静电的积聚。
1.2防雷接地当DCS系统的信号线路从室外进入室内后，在架空线引入或可能受感应雷的场合，应实施防雷接地连接。
使雷击放电电流可从接地通路直接流入大地，而不影响系统的正常工作和人身安全。
DCS系统防雷接地应与电气专业防雷接地系统共用，但不得与独立避雷装置共用接地装置。
我们可用金属电缆管或槽铺设信号线，电缆管或金属槽有很好的接地可有效消除因信号电缆附近受到雷击，通过分布电容和电感耦合到信号线，在信号线上产生很大的脉冲干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DCS系统接地要求、方式、原则、电阻率、材料以及注意事项和规范要求集散控制系统简称DCS，也可直译为“分散控制系统”或“分布式计算机控制系统”。
集散控制系统是以微处理器为基础，采用控制功能分散、显示操作集中、兼顾分而自治和综合协调的设计原则的新一代仪表控制系统。
它采用控制分散、操作和管理集中的基本设计思想，采用多层分级、合作自治的结构形式。
其主要特征是它的集中管理和分散控制。
一、DCS系统接地的基本要求DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。
接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。
当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造成人员的触电伤害及设备的损坏，据了解，有些DCS系统经常“死机” (或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。
因此，完善、可靠、正确的接地，是DCS系统能够安全、可靠和良好运行的关键。
二、DCS接地分类在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。
对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。
2.1保护地（CG，Cabinet Grounding）是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。
DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。
保护地应接至厂区电气专业接地网，接地电阻小于4Ω。
2.2逻辑地也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。
如CPU的正负5伏、正负12伏的负端。
需要接入公共接地极。
2.3屏蔽地（AG，Analog Grounding）也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。
DCS系统中信号电缆的屏蔽层应做屏蔽接地。
线缆屏蔽层必须一端接地，防止形成闭合回路干扰。
铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。
接入公共接地极。
2.4本安地应独立设置接地系统，接地电阻≤4Ω。
本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。
1、利用电气接地网作为DCS接地网，即与电气接地网共地；2、设DCS系统专用独立的接地网；3、设DCS专用接地网，经接地线、再接至电气接地网。
由于第三种接地方式与第二种接地方式有较多相同处，过去，计算机或DCS系统曾经较多的采用过专用的接地网。
但这种接地方式存在的缺点是：占地面积太大，投资高，电缆及接地网钢材耗量大，距厂房有相当的距离(因不易在厂房内找到合适的位置)，管理、维护、测量及查找接地极和接地线不方便，且效果不甚良好。
根据实际运行表明，设置专用的DCS接地网是既困难又不安全的。
四、对公共接地极（网）的要求1、当厂区电气接地网对地分布电阻≤4Ω时，可将厂区电气接地网当着DCS系统的公共接地极（网）。
2、当厂区电气接地网接地电阻较大或杂乱时，应独立设置接地系统，即为DCS系统的公共接地极（网）。
3、没有本安地接入的公共接地极（网）的对地分布电阻小于4Ω；有本安地的小于1Ω。
接地总干线的线路阻抗小于0.1Ω。
4、接地极周围15米内无避雷地的接入点，8米内无 30KW 以上的高低压用电设备外壳的接入点。
当现场无法满足该条件时，防雷保护地通过避雷器/冲击波抑制器与公共接地极的主干线相连。
电焊地切勿与公共接地极及其接地网搭接在一起，二者应距离10米以上。
1、DCS系统设置的接地装置1.1 操作台、打印台、服务器柜：设有保护地螺钉。
1.2 继电器柜、UPS柜、配电柜：设有保护地螺钉。
1.3 DCS的I/O机柜：设有屏蔽接地汇流排，保护地螺钉，系统地(+24V地)悬浮。
1.4 仪表柜、手操盘台：设有屏蔽地接地汇流排，保护地螺钉。
1.5 安全栅柜：设有屏蔽地接地汇流排，本安地接地汇流排，保护地螺钉。
2、信号屏蔽及其接地根据有关技术规定要求，计算机或 DCS系统信号电缆的屏蔽层不得浮空，必须接地，其接地方式应符合下列规定：2.1当信号源浮空时，屏蔽层应在计算机侧接地；2.2当信号源接地时，屏蔽层应在信号源侧接地；2.3当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端宜接共模地(当信号源接地时，接信号地。
当信号源浮空时接现场地)；2.4当屏蔽电缆途经接线盒分断或合并时，应在接线盒内将其两端电缆的屏蔽层连接。
六、DCS系统接地降低土壤电阻率的方法1、改变接地体周围的土壤结构。
在接地体周围的土壤2～3m范围内，掺入不容于水的、有良好吸水性的物质，如木炭、焦碳煤渣或矿渣等，该法可使土壤电阻率降低到原来的1/5～1/10。
2、用食盐、木炭降低土壤电阻率用食盐、木炭分层夯实。
木炭和细掺匀为一层，约10～15cm厚，再铺2～3cm的食盐，共5～8层。
铺好后打入接地体。
此法可使电阻率降至原来的1/3～1/5。
但食盐日久会随流水流失，一般超过两年就要补充一次。
3、用长效化学降阻剂。
用长效化学降阻剂方法可使土壤电阻率降至原来的40%。
七、DCS系统接地材料及要求1.接地体与接地网干线的材料要求接地体和接地网干线所用钢材规格可按下表选用，若接地电阻满足不了要求时，也可选用铜材。
如果接地体和接地网干线安装在腐蚀性较强的场所，应根据腐蚀的性质采取热镀锌、热镀锡等防腐措施或适当加大截面。
2.接地连线要求DCS系统的保护地和屏蔽地连线应使用铜芯绝缘电线或电缆连接到厂区电气专用接地网或接地体上。
当接地连线距离较长、DCS 系统对接地电阻要求较高或接地干线分接的支线数量较多时，宜选用表中截面较大的电线电缆。
八、现场接地常用注意事项1.现场控制站接地螺丝因机柜本体与底座间有胶皮形成绝缘，屏蔽地汇流排与底座间绝缘，现场控制站必须按规定做好接地处理。
即分别接至现场控制站接地汇流排上。
I/O柜的电源地与UPS的电源地必须接至同一个地，保证等电位。
2.各个硬件设备操作员站、工程师站、网络交换机、服务器主机、系统显示器等采用外壳接地或直接将电源地线连接至电气接地网。
3.I/O组件模拟量模件的40端即直流24伏的负端接至逻辑地汇流排上，逻辑地汇流排接至屏蔽地，再接入总接地汇流排。
4.屏蔽地现场控制站的保护地应从机柜下方的接地螺钉接至接地分干线, 现场控制站的屏蔽地应从接地汇流排接至公共连接板。
5.接地电阻测试接地系统的电阻必须进行测试，以保证接地能满足控制系统制造商的要求。
九、接地的施工规范要求1、用电仪表的外壳、仪表盘、柜、箱、盒和电缆槽、保护管、支架、底座等正常不带电的金属部分，由于绝缘破坏而有可能带危险电压者，均应做保护接地。
对于供电电压不高于36V的就地仪表、开关等，当设计文件无特殊要求时，可不做保护接地。
2、在非爆炸危险区域的金属盘、板上安装的按扭、信号灯、继电器等小型低压电器的金属外壳，当与已接地金属盘、板接触良好时，可不做保护接地。
3、仪表保护接地系统应接到电气工程低压电气设备的保护接地网上，连接应牢固可靠，不应串联接地。
4、保护接地的接地电阻值,应符合设计文件规定。
5、在建筑物上安装的电缆槽及电缆保护管，可重复接地。
6、仪表及控制系统应做工作接地，工作接地包括信号回路接地和屏蔽接地，以及特殊要求的本质安全电路接地，接地系统的连接方式和接地电阻值应符合设计文件规定。
7、仪表及控制系统的信号回路接地、屏蔽接地应共用接地装置。
8、各仪表回路只应有一个信号回路接地点，除非使用隔离器将两个接地点之间的直流信号回路隔离开。
9、信号回路的接地点应在显示仪表侧，当采用接地型热电偶和检测元件已接地的仪表时，不应再在显示仪表侧接地。
10、仪表电缆电线的屏蔽层，应在控制室仪表盘柜侧接地，同一回路的屏蔽层应具有可靠的电气连续性，不应浮空或重复接地，不应再在显示仪表策接地。
现场仪表端电缆的屏蔽层不得露出保护层外。
11、当有防干扰要求时，多芯电缆中的备用芯线应在一点接地，屏蔽电缆的备用芯线与电缆屏蔽层，应在同一侧接地。
12、仪表盘、柜、箱内各回路的各类接地，应分别由各自的接地支线引至接地汇流排或接地端子板，由接地汇流排或接地端子板引出接地干线，再与接地总干线和接地极相连。
各接地支线、汇流排或接地端子板之间在非连接处应彼此绝缘。
13、接地系统的连接应使用铜芯绝缘电线或电缆，采用镀锌螺栓固定，仪表盘、、柜、箱、内的接地汇流排应使用铜材，并有绝缘支架固定。
接地总干线与接地体之间应采用焊接。
14、本质安全电路本身除设计文件有特殊规定外，不应接地。
当采用二极管安全栅时，其接地应与直流电源的公共端相连。
15、防静电接地应符合设计文件规定，可与设备、管道和电气的防静电工程同时进行。
16、接地连线应采用多股绞合铜芯绝缘电线或电缆，采用镀锌或铜螺栓连接，接地汇流排应使用铜材，并由绝缘支架固定。
17、接地线的截面积应符合设计文件和制造厂的规定，当设计文件和制造厂无规定时，接地连线应大于2mm²，接地分干线应大于6mm²，接地干线应大于20mm²，接地总干线应大于30mm²。
18、接地总干线与接地体之间应采用焊接。
埋地的接地干线可用有效截面积相同的热镀锌扁钢或圆钢进行焊接。
接头可采用搭接，扁钢搭接长度为宽度的2倍，园钢为直径的6倍，接触应良好，连接应牢固，焊接处应做防腐处理。
19、接地电阻值应符合设计文件和制造厂的规定，如设计文件或制造厂未规定时，应符合下列规定：a、仪表系统保护接地电阻值一般为4Ω，最高不宜超过10Ω。
当设置有高灵敏度接地自动报警装置或接地自动切断装置等情况时，接地电阻值可大于10Ω，但应在100Ω以内，当设置有防雷系统时，接地电阻不应大于1Ω；b、屏蔽接地和工作接地应在10Ω以内；c、本质安全回路接地和其它仪表接地电阻应符合产品技术文件的要求；d、DCS、PLC、PCS系统接地电阻应小于4Ω；e、接地板之间的距离应大于5m。
20、接地系统施工时，应及时作好隐蔽工程记录。
