墩柱施工方案模板

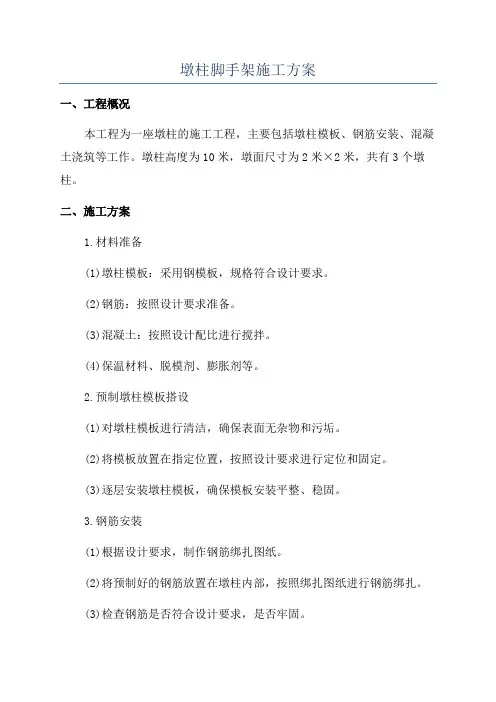

墩柱脚手架施工方案
墩柱脚手架施工方案一、工程概况本工程为一座墩柱的施工工程，主要包括墩柱模板、钢筋安装、混凝土浇筑等工作。
墩柱高度为10米，墩面尺寸为2米×2米，共有3个墩柱。
二、施工方案1.材料准备(1)墩柱模板：采用钢模板，规格符合设计要求。
(2)钢筋：按照设计要求准备。
(3)混凝土：按照设计配比进行搅拌。
(4)保温材料、脱模剂、膨胀剂等。
2.预制墩柱模板搭设(1)对墩柱模板进行清洁，确保表面无杂物和污垢。
(2)将模板放置在指定位置，按照设计要求进行定位和固定。
(3)逐层安装墩柱模板，确保模板安装平整、稳固。
3.钢筋安装(1)根据设计要求，制作钢筋绑扎图纸。
(2)将预制好的钢筋放置在墩柱内部，按照绑扎图纸进行钢筋绑扎。
(3)检查钢筋是否符合设计要求，是否牢固。
4.模板支撑(1)根据设计要求，进行墩柱模板支撑的施工。
(2)根据模板的尺寸和高度，选取适当的支撑材料。
(3)按照支撑方案进行支撑安装。
5.混凝土浇筑(1)混凝土搅拌：按照设计要求进行混凝土配比，使用搅拌机进行搅拌。
(2)混凝土运输：采用卡车进行混凝土运输，确保运输过程中混凝土不泄漏、不分层。
(3)混凝土浇筑：按照设计要求进行混凝土浇筑，确保墩柱内部充实，无空洞和漏浆。
6.后续工作(1)混凝土凝固：经过一定时间的养护后，混凝土达到设计强度要求。
(2)模板拆除：在混凝土达到强度要求后，进行模板的拆除工作。
(3)清理工地：对施工现场进行清理，清除垃圾和杂物。
三、施工安全措施1.施工区域设置围挡，设立警示标志和安全标语。
2.施工现场设立专职安全员，负责安全管理。
3.工人必须穿戴好安全帽、安全鞋等防护用品，并接受安全培训。
4.搭设脚手架时，遵循搭设规范，保证搭设牢固、稳定。
5.混凝土运输过程中，采取防止泄漏措施，保证运输安全。
6.钢筋绑扎过程中，采取防止扎伤措施，保障工人人身安全。
7.混凝土浇筑时，加强现场管理，确保浇筑过程安全。
四、质量控制1.根据设计要求进行施工，确保墩柱尺寸和形状准确。
桥梁墩柱安全施工方案范本(二篇)
桥梁墩柱安全施工方案范本为确保桥梁墩柱盖梁施工安全，特制定如下安全措施，希严格执行。
安全重点防范：高空作业、梁板架设、支架模板施工、高压线下吊车作业。
一、施工措施1、施工准备：墩柱及盖梁施工前应准备安全网及作业人员所佩戴的安全带，但是必须是具有国家检验证明的产品。
2、脚手架搭设（1）架子的底脚必须固定牢固。
（2）为了保证垂直运输架的稳定，钢管井架高度在___m以下时设一道缆风绳，超过___m，每增高___m设一道缆风绳。
每组（4-6）根。
（3）缆风绳与输电线路要保持一定的距离，如靠近或穿越输电线路，必须采取防护措施。
（4）吊盘应有停车安全装置和预防钢丝绳断后的安全装置。
3、脚手架及承重支架：使用前应对管扣及碗扣的连接处进行细致检查。
4、在搭设脚手架及模板提升、___时现场必须设专门负责人统一指挥、调度。
二、安全措施1、加强施工人员安全知识的教育，时时检查，时时提醒，提高员工的安全意识，并设专职安全员。
2、在墩柱施工搭设脚手架与支架时，操作人员必须佩戴安全带、安全帽、防滑胶鞋。
3、作业区内必须设立醒目的安全警示牌、禁令标志牌、警戒线、禁示闲杂人等进入施工现场，专职安全员必须跟班监视。
4、搭设脚手架安全基本要求：（1）作业平台有足够的面积，脚手架必须达到稳定、坚固，保证在各种荷载和气候条件下不产生变形、倾斜和摇晃。
（2）使用的材料规格和型号必须符合安全要求。
（3）搭设结构符合规定，脚手架杆件连接处要固定牢靠。
（4）作业层脚手板要铺满、铺稳，绑扎牢固，无探头板。
（5）必须有完善的安全防护措施，按规定设置防护栏，安全挡板以及安全网等。
（6）钢脚手架必须有良好的接地防触电措施和避雷装置。
5、拆除脚手架及大型模板___的安全技术要点：（1）拆除脚手架时，禁止无关人员进入危险区域。
拆除应按顺序由上而下，一步一清，不准上下同时作业。
拆除脚手架大横杆、剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人员往下顺杆子。
拆下的材料，应向下传递用绳吊下，禁止往下投扔。
墩柱_施工方案(3篇)
第1篇一、工程概况本工程位于我国某市，属于城市道路改造项目。
道路全长2公里，道路红线宽度为40米，双向六车道。
墩柱施工是道路桥梁工程的重要组成部分，为确保工程质量、安全和进度，特制定本施工方案。
二、施工准备1. 人员准备- 组建一支经验丰富的施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等。
- 对施工人员进行岗前培训，确保掌握墩柱施工的技术规范和安全操作规程。
2. 材料准备- 根据设计图纸，提前准备足够的混凝土、钢筋、模板等材料。
- 对材料进行质量检验，确保符合国家相关标准。
3. 设备准备- 准备足够的混凝土搅拌车、泵车、钢筋切割机、模板加工设备等施工设备。
- 对设备进行检查和维护，确保其正常运行。
4. 场地准备- 清理施工现场，平整场地，确保施工环境符合要求。
- 设置临时设施，如办公室、宿舍、食堂等。
三、施工工艺1. 测量放样- 根据设计图纸，进行测量放样，确定墩柱的位置和尺寸。
- 设置测量控制点，确保放样准确。
2. 基坑开挖- 根据设计要求，开挖基坑，确保基坑尺寸和深度符合要求。
- 对基坑进行排水和支护，确保施工安全。
3. 钢筋加工与安装- 按照设计图纸和规范要求，加工钢筋，确保钢筋尺寸、形状和数量符合要求。
- 将加工好的钢筋按照设计要求进行绑扎，确保钢筋间距、绑扎质量和焊接质量。
4. 模板安装- 根据设计图纸，制作模板，确保模板尺寸、形状和强度符合要求。
- 将模板安装到位，确保模板平整、牢固。
5. 混凝土浇筑- 浇筑混凝土前，对模板、钢筋进行检查，确保符合要求。
- 采用分层浇筑法，每次浇筑厚度不超过30cm，确保混凝土密实。
- 浇筑过程中，及时进行振捣，排除气泡，确保混凝土质量。
6. 养护与拆除模板- 混凝土浇筑完成后，进行养护，养护时间不少于7天。
- 养护期满后，拆除模板，检查墩柱外观和质量。
7. 质量检验- 对墩柱进行外观检查，确保墩柱无裂缝、蜂窝、麻面等缺陷。
- 对墩柱进行尺寸和强度检验，确保符合设计要求。
墩柱施工方案
墩柱施工方案导读：本文墩柱施工方案，仅供参考，如果觉得很不错，欢迎点评和分享。
墩柱施工方案（一）1、钢筋施工所有钢筋均在钢筋加工场下料，弯制成型，现场绑扎。
为便于施工，墩柱钢筋已在地面绑扎完毕，并在承台钢筋施工时吊装预埋，焊接定位，吊装后在周围对墩柱钢筋用三条钢丝绳进行对拉用地锚固定。
2、模板及支架施工⑴、模板加工墩台身立柱均采用定型钢模板，由工厂加工制作。
墩台身钢模面板采用5㎜厚钢板加工，面板外设竖向肋和围檩，竖肋采用8＃槽钢，间距35cm一道；围檩采用12.5a槽钢，间距50㎝一道，接合面以段续焊焊连。
每节模板以二块半圆形钢模组成，接缝处焊接10㎜厚连接钢板，钢板上每30㎝设一螺栓孔，以M16螺栓连接。
方柱形立柱钢模分四块拼接，拼接缝设置定位销和Φ16连接螺栓，并在围檩转角处的端部设Φ16钢拉杆加强。
结构布置详见下图模板数量计划2套。
实际施工时钢模板将委托工厂加工制作，制作时模板竖肋和围檩是否采用型钢由厂家确定，采用钢板条时，其间距保证模板的强度和刚度要求。
⑵、模板安装墩台身钢筋完成后经监理工程师验收合格后支立钢模，安装钢模时利用钢筋施工使用后的支架，采用吊车将钢模自立柱钢筋顶部垂直吊入支架内。
模板安装前由测量人员以全站仪测定墩身中心位置，在承台面上确定底口边线。
模板合拢并初步就位后，以垂线吊中检查模板位置，以撬棍移动钢模，直至吊中垂线至模板周边距离均与立柱半径相等。
垂线吊中时，应量取模板上、中、下三个部位的尺寸。
准确就位后，固定钢模下口，在承台面上按钢模螺栓孔位置以电钻向砼内钻孔，孔深5～10㎝，直径12㎜，以Φ12短钢筋头打入承台砼内。
钢模周边采用上述方法固定四点后，再以斜撑木固定模板下部，以钢丝绳固定模板上口。
上口钢丝绳通过倒链拉结于地锚上或桩柱上，见下图。
墩身高度大于2米时，钢模上口应设砼浇筑作业平台，圆柱形墩作业平台尺寸为（D+3.0）×（D+3.0）m，以脚手钢管连接形成。
方型墩柱施工方案(二篇)
方型墩柱施工方案一、工程概况本标段主线高架桥墩身和匝道桥均为方型墩，墩身为钢筋混凝土结构,共用墩上部呈喇叭形,无盖梁；方形墩的棱角设有圆形倒角。
砼采用商品混凝土，砼搅拌运输车运送，吊车起吊灌注砼。
台身砌石施工采用挤浆法挂线砌筑。
桥台台身均为浆砌片石，料石镶面，台帽为钢筋混凝土结构。
墩身和台帽施工中，模板采用特制定型钢模板，螺栓联结,脚手架围护作业。
二、主要施工方法2.1测量放线在承台表面测设墩身控制线，经复核后，弹出墨线作为桥墩施工基准控制线。
同时复核承台施工时测设的基准控制点是否准确以备墩身控制使用。
2.2模板工程模板采用工厂精加工的整体不变形钢模板，模板要有足够的刚度，确保墩台身模板坚固耐用。
圆形墩身模板作成半圆形对扣模板，方形墩和薄壁墩模板作成大块拼装式模板，模板形式见附图。
模板先在墩位处组装成整体，调整接缝处的平整度和缝隙，必要时用磨光机磨平接缝处错台，直至满足规范要求。
待钢筋绑扎完成经检查合格后，用吊车将钢模板套入钢筋骨架中,对较高的桥墩,可分节吊装。
模板的固定方法采用四周搭设模板支架及拉缆风绳的方法同时进行。
在浇注混凝土过程中，实施监测并派专人负责，如发现模板在浇注混凝土的过程中有超出允许偏差的可能性及时进行纠正，确保模板稳定性，模板___完毕后，应对其平面位置、标高、垂直度等方面进行全面自检，并作好质量评定记录，自检合格后请监理进行验收，验收合格后方能浇注混凝土。
2.3墩身钢筋墩台身钢筋在钢筋加工场内集中下料成型，墩位处绑扎。
主筋采用焊接连接，先绑扎钢筋后封模。
在施工中特别注意圆弧过渡段钢筋绑扎位置的准确性。
钢筋绑扎采用吊车配合。
2.4墩身混凝土施工墩身混凝土全部由拌合站统一集中供应，混凝土运输车运到现场，由混凝土泵车进行浇注，混凝土拌合过程中由中心试验室严格控制其配合比和坍落度，确保混凝土质量。
同时在浇注过程中，采用串筒将混凝土送至墩身各部位，确保混凝土自由落差不超过___m，以防混凝土出现离析。
墩柱施工方案
墩柱施工方案
1、施工顺序：
放柱位“+”字线→凿毛清理→搭架子→绑钢筋→扣模板→校正柱模→抄平→浇砼→预埋铁件预埋及检查→拆模→养护
2、施工方法：
本工程立柱是Ф1000的圆柱，高约1.2m，共有12个，模板采用定型钢模板，配制三个立柱的模板，倒用三次。
模板为整体拼装式，一次支立成型，底脚四周采用承台预埋铁件固定，上部四周用花篮螺栓同地锚紧固。
墩柱底部，用干硬性水泥砂浆找平。
模板采用吊机吊装，先下部对位固定，然后挂锤球，用花篮螺栓调整上端至模板各面垂直固定。
立柱砼为C30，采用商品砼，利用泵车浇注，分层灌注和捣固密实，灌注高度不超过2m。
灌注开始墩身底部铺设与砼相同级强度的砂浆厚度3cm，灌注速度控制2m/h，砼流动性随高度上升进行递减调整。
捣固采用插入式振捣棒振捣，养生采用外包塑料薄膜封闭，利用自身水分养生。
3、质量标准：
顶面高程：±10mm麻面：≤1%
纵横轴线<8mm平整度：<5mm
垂直度：<0.15%H且≤5mm预埋铁件位置：<10mm。
桥梁墩柱模板施工方案及方法
桥梁墩柱模板施工方案及方法1、模板试拼墩身施工前，对墩身模板进行第二次试拼，检查是否符合设计要求，不符合设计要求以及质量标准的，且场内无法休整的要坚决退厂。
对试拼符合要求的模板，进行精心打磨处理，打磨完成的模板，必须经过监理工程师的检查验收后方可进行使用。
2、模板打磨模板打磨采用砂轮磨光机进行，打磨需将模板上的污垢，锈迹等打磨干净，打磨要认真、细心、耐心、全面。
打磨模板时采用从模板的一端开始进行，循序渐进的推进，不得间隔、跳跃的打磨，以免遗漏需用打磨的地方，为后续混凝土施工造成脏面等影响。
打磨好的模板，检验干净的标准可采用下面的方法，用抹布进行用力擦拭，若擦拭后，抹布上留下污渍等色泽时，说明模板没有打磨干净，应继续进行打磨，直至用抹布擦拭后，上面再没有污渍等色泽时，说明模板已经打磨到位。
打磨好的模板使用前应涂刷模板漆，模板漆厚度要适宜、均匀。
3、模板安装墩身钢筋安装完毕后，将已经打磨完成墩身模板拼装成整体，用25T汽车吊进行整体吊装，模板吊装就位时应该在模板与承台混凝土接触面处或调节段顶铺设砂浆调平层或橡胶皮垫止浆。
模板就位后应用全站仪检查其垂直度与轴线偏位，各项指标符合要求后用螺栓锁紧模板。
在墩模顶部对称的四个角点上挂钢丝绳用于固定模板，并在地面上相应的位置用25mm二级螺纹钢筋（长度不小于80cm）作为地锚，地锚与墩身等截面的夹角不小于20°，埋深不小于50cm，并将墩模上的钢丝绳用法兰钩挂在地锚上，使其与墩身大致成45°角，先初步拉紧后，四根钢丝绳同时对称扭法兰钩拉紧钢丝绳。
墩模安装后测量标高，并标记墩身标高。
各项工作准备完成后进行自检，合格后填写内业资料报监理工程师验收，通过后进行下一工序。
墩身四周搭设施工脚手架，并设置爬梯，作业时在操作面铺设马道板做工人操作平台，在平台四周设围栏挂安全网，防止施工人员高空掉落。
4、模板测量复核(1)平面控制利用平面坐标法在施工之前都对墩身中心线(点)进行放样测量，模板安装完毕后对墩身中心线(点)坐标进行测量复核，以控制墩身的平面位置。
墩柱模板施工专项施工方案
墩柱模板施工专项施工方案
本工程桥梁墩柱为圆形实心柱，柱高最大为12米，最小为5米，为保证墩柱外观质量，墩柱模板采用定型钢模板，在工厂定做且预拼符合要求后方可运至现场。
模板的厚度大于4mm，直径分别为1.2m、1.5m、1.8m，标准节1.5m，另配1.0m节长。
模板之间用螺栓紧固，四周用12#槽钢柱箍加固，柱箍间距1m。
钢模板到场后，派专人进行刨光打磨除锈，要求模板打磨至露出金属光泽为止，并进行试拼装，对模板进行编号，保证模板的连接无错台，无露缝和模板平整度，采用专用，采用专用脱模剂，在使用前均匀涂抹，模板拼装时，拼接加海绵条，防止漏浆，拼装好后，内壁刮腻子找平，模板底采用砂浆抹带。
模板在地面拼装完毕后，使用吊车就位，顶部用4根防风缆绳拉紧加固，底部用预埋在桩柱变径内的钢筋固定。
用吊车吊起模板缓慢从钢筋笼外套入，然后根据测量放线就位，最后用定位螺栓进行定位，使模板拼缝紧密，然后用紧绳器进行调整模板垂直度，由测量人员用经纬仪从水平、垂直两个方向进行控制。
模板下端用木楔将模板与预埋的钢筋顶紧，上端用四道钢丝绳拉紧，支模立好后由测量人员测出设计标高并在模板内侧做好记号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墩柱施工方案模板
目录
一、编制依据 0
二、工程概况 0
三、人力资源配置 (1)
四、项目班子组织和管理 (1)
五、施工技术方案 (3)
六、自检方法、自检频率及控制标准 (9)
七、工程质量保证措施 (10)
八、雨季施工措施 (11)
九、安全保证措施 (11)
十、文明施工和环境保护措施 (12)
一、编制依据
（1）延崇高速公路河北段ZT3标段工程施工图设计第三册（桥涵工程）（2）《公路工程技术标准》（JTG BO1- ）
（3）《公路桥涵设计通用规范》（JTG D60- ）
（4）《公路圬工桥涵设计规范》（JTG D61- ）
（5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62- ）
（6）《公路桥涵地基与基础设计规范》（JTG D63- ）
（7）《公路桥涵施工技术规范》（JTG/T F50- ）
（8）本标段现场勘察资料、地质、水文情况及料源地、施工便道等情况。
（9）河北省高速公路管理局及监理单位的有关规定和要求。
二、工程概况
延崇高速公路河北段ZT3标段设计起点桩号为K29+600，终点桩号为K35+150，全长5.55公里。
右幅头炮1号大桥位于延崇高速公路河北段，右幅中心桩号为K33+258，右幅起点桩号为K33+134.5、右幅终点桩号K33+381.5，设计角度90°，右幅桥梁长度247m。
左幅头炮1号大桥位于延崇高速公路河北段，左幅中心桩号为ZK33+364，左幅起点桩号为ZK33+210.5，左幅终点桩号ZK33+517.5，设计角度90°，左幅桥梁长度307m。
右幅桥梁共3联：2*30+（30+50+30）+2*30m；上部结构第二联采用钢-混组合梁，其余均采用预应力混凝土T梁，先简支后连续；下部结构桥台采用肋板台，桥梁采用柱式墩，墩台采用桩基础。
左幅桥梁共三联：2*30+（30+5030）+4*30m；上部结构第二联采用钢-混组合梁，其余均采用预应力
混凝土T梁，先简支后连续；下部结构桥台采用肋板台，桥梁采用柱式墩，墩台采用桩基础。
同时根据现场情况，选择K33+258头炮1号大桥右幅1号墩柱进行首件工程施工。
头炮1号大桥右幅1号墩柱采用C30混凝土浇筑，直径为
1.4m，墩柱高分别为65
2.6cm、666.6cm。
三、人力资源配置
四、项目班子组织和管理
1、项目班子组织
本工程工期紧，任务重，公司选派精干人员组建工程项目部，在人、财、物上优先满足本工程的需要，根据工地需要随时调配充分的人力和物力。
