散热片与风扇的搭配
散热片与风扇的搭配片&扇结合方式顶置式典型结构就是把许多片状的散热鳍片，以某种工艺接合在具有一定厚度的吸热底上，由一个安装在散热器顶部的风扇导流，令空气通过散热片上那些缝隙，从而将热量带走。
缺点：气流在散热片内需要改变方向，容易形成“无风区”，且顶置式的传统轴流风扇，其中间轴承部分容易形成死角——“风力盲区”，可偏偏散热片正中央接触的就是发热设备（CPU核心等）。
Intel LGA775原配散热器散热片主轴为实心铜柱，散热鳍片由里向外呈放射状分布，并且鳍片向风扇旋转的反相弯曲，增加与气流的接触。
采用此种设计，轴流风扇的盲区正好对应散热片的铜芯，而铜芯本身外露表面积很小，有气流辅助也难以提升散热能力。
同时，外围的众多鳍片正好都笼罩在风扇的强大风力之下，散热效果自然出色。
它的设计可以说是“避实就虚”的做法：风力盲区被巧妙的设计所回避，最大程度上降低了由其带来的负面影响；而且比起后面要提到的“传统涡轮式”风扇，它的铜芯和散热鳍片接触面积更大，可以更好的将热量传导到鳍片的各个部分。
侧置式风扇与风道式散热片完美的配合使空气气流只有一个流向，除了与散热片的接触之外没有其它不利冲扰，而且风阻小，热交换效率高。
相对于顶置式来说侧置式不但没有风力盲区，而且侧置风扇的气流可以顺利的通过散热片从另外一边吹出，能够将散热片整体的热量沿着鳍片空隙直接吹到机箱之外，使机箱内的空气流向十分的流畅，从而有效的降低系统的整体温度！而顶置风扇有风力盲区不说，气流到达底部后不可避免的要产生涡流，影响气流的使用效率和散热效果。
侧置式的AVC“龙骑士”缺点：侧置式同样存在另一侧的散热片由于离风扇较远而导致散热不均匀的缺点，特别是在散热鳍片间隙很小，气流难以穿越的情况下。
还有一点就是当侧置风扇厚度比较大的情况下会造成整个散热器占地面积太大，给安装造成困难。
而龙骑士在这方面则做得不错，它的散热片分为两部分，靠近侧置风扇一侧的散热片鳍片数少、间距大，直接与CPU核心部位接触；而另一侧的鳍片则非常密集，由于离核心部位较远，所以使用两根热管从底部将热量导出到散热片上。
偏置式：其实就是把风扇横向放置在散热片顶部，这样其风力就能垂直向下吹到散热片上面偏置式相对于顶置式的优点。
现在市面上的偏置式散热器大都采用了涡轮风扇，所以又把它叫做“涡轮式”或“龙卷风式”。
优点就是能够消除传统的顶置式风扇所带来的风力盲区，而且涡轮风扇风力分布均匀，以较低的风扇转速能够产生更大风量，有效的控制了噪音，同时达到了优越的散热效果。
不过缺点就是风速比较低，所以散热速度较慢。
出了一款TR2-M4。
TR2-M4缺点：虽然相对与侧置式来说横向体积得到了有效的控制，但是平放的涡轮风扇再加上散热片个头实在太高了随之而来的散热器重量的增加倒是勉强可以接受。
内置式空气从顶部吸入，通过涡轮风扇向周围360度范围吹出，这样就不必考虑传统散热器风量与风压的问题，充分利用起每一页鳍片，达到了超大实际散热面积。
传统的“涡轮风扇”而技嘉的这款产品通过热管的使用能够将热量迅速带到密集的桶型散热鳍片上，然后内置的涡轮风扇发挥威力散尽热量。
缺点：由于风向是由中心往四周吹出，所以风力分散；中间涡轮风扇占据了很大的空间以至于散热片的体积被压缩，所谓的“超大实际散热面积”其实热交换效率并不高。
送风方式作为风冷散热器，其基本出发点就是通过风扇来主动散热。
两种：吹风和吸风。
吹风式但是由于风扇的扇叶、导流罩设计等，出风口气流整体方向较为一致，风压较大，但内部紊流较多；进风口空气则是被动流入风扇内，没有外力作用或气流冲击，压强应略低于环境气压，且气流为层流。
风扇“吹”出的空气内部流动混乱（紊流），与散热片的热交换效率更高，且风压大，非常适合作为风冷散热器的送风方式，但缺点则是气流扰动、鳍片振动较多，相同风量下噪音较大。
而吸风方式虽然气流平顺，容易获得较大的风量，且噪音低、振动少，但热交换效率不高，多用于一些对静音需求较高的场合，例如水冷系统的散热排等。
吸风式对于吹风式的缺点只能降低其影响而无法消除，但如果反其道而行之采用吸风式风扇，一切问题则迎刃而解。
于是备受冷落的吸风式散热方案被推到了前台。
双风扇通常双风扇散热器所采用的两个风扇都是具有相同参数、规格的产品。
而它们的组合形式不外并联与串联两种。
并联的双风扇各自负责一部分散热片的送风工作，可以获得单风扇近两倍的风量。
下面就是几款并联双风扇的典型产品：上面(左)的这款双风扇散热器采用双风扇侧面对吹设计，散热器中心的立柱将两个风扇隔开并且把热量传递到散热片的每一个鳍片上，由于方向是双面的，比起传统的散热器散热面积有所增大，而且风力十足，因此散热效果很理想。
这（中）就是前面介绍的那款偏置式风扇，也是双风扇，而且是双“鼓风机”风扇。
（右）对散热片进行横向扩展，再配合双风扇的设计。
可惜较适合slot接口的CPU，目前主流的主板就很难容得下它，在显卡散热上倒并不少见。
串联的双风扇通常配合风道式设计的散热片，采用一吸一吹的设计，目的则是增大风压，变相增加风量（双风扇共同分担散热片的风阻，则每一个需要克服的静态压强差会大幅减小，风量有所提高，）。
这是另一类型的双风扇散热器，它采用侧置式设计，只不过多加了一个风扇，两个风扇协同工作达到“一吸一吹”的效果，这样一来通过散热片的空气能够十分流畅的通过，风阻降到了最低，热交换效率得到了极大的提高，同时也能够避免前面所提到的侧置式散热器另一侧散热片散热不均匀的缺点，将侧置式的优点发挥得淋漓尽致！缺点：由于采用了两个风扇，噪音也相应翻了一倍，成本也增加不少，如果都采用侧置式设计的话，体积上更加难以控制。
安装结构：散热器体积、重量标准为此Intel和AMD针对自己的平台都制订了相关标准，Socket 478/754/462所规定的最大重量分别为445g/445g/300g。
散热器安装时均需要通过专用的固定卡槽等配件来稳固，并且已经有不少庞大的散热器使用到了加强背板卡扣，通过在主板正面以及主板背面的双重固定达到强化作用；虽然在散热器体积上并没有什么标准出台，但是厂商们在这方面还是相当谨慎的。
压力标准散热器安装时要有一定的预紧压力，一来确保安装稳固；二来保持散热器与CPU底部的良好接触。
而这个压力必需得到严格控制，所以AMD和Intel在这方面的标准是很权威的，如果厂商不按其标准设计散热片扣具的话，极有可能造成散热不良或压坏CPU。
AMD Socket A平台建议的压力为12～24磅，而Intel为带有金属顶盖的Socket 478平台CPU提出的建议压力为60～90磅。
散热片扣具：单孔弹力扣具针对Athlon XP的散热器一般都是采用单孔弹力扣具：这是（左）早先市面上比较普通的扣具设计，此种扣具的特点是结构简单、安装牢固，缺点是扣具受力比较集中，安装、拆卸时都需要有螺丝刀辅助，比较困难而且不方便，而且如果安装操作不当用力过大会压坏核心。
免工具单孔弹力扣具（右），它最突出的特点就是在扣具上有一个加长的安装手柄，这样不用费多大的劲就可以把散热片牢牢地固定在CPU上，这样的话安装、拆卸变得容易多了。
不过由于是免工具安装，所以压力不大，。
三孔弹力扣具上图就是著名的火山10A采用的散热片扣具，也是AMD推荐的扣具设计方式，与传统的单孔式设计相比三孔式扣具平均分担了所承受的压力，不但使处理器与散热器之间的结合更为紧密，同时还相应的提升了安装固定的稳定性。
分离式挂钩扣具以Intel目前的处理器来说，主流Pentium4及其赛扬4系列全部使用Socket 478接口并且采用了加装HIS顶盖的FC-PGA2封装，Pentium4的散热架构（配套主板上）本来就带有安装支架和孔位，所以对扣具的依赖程度相对比较低。
优点：安装时无需工具的辅助，稍微用点力就可以将散热器“挂”在主板支架上面。
所以这也是Socket 478平台上最为流行的扣具。
P4塑料扣具上面（左）就是Intel高端盒装CPU中附带的散热器，由图中可以看出这种散热器扣具是用塑料做的，可以称之为一体化塑料扣具。
另外（右）还有一些散热器也采用了比较类似的扣具，材质大多也是塑料的，不过也有部分产品采用了金属材料，目前有一部分P4散热器采用了这种设计。
整体式扣具这是AVC的专利扣具，使用在红骑士这款散热器上面。
由于是一对扣具，所以必须单独安装，这样在安装时往往无法做到两边平衡一致，导致受力不均。
所以AVC针对这一点作了改进，开发了这种全新的扣具，在安装时可以非常方便的将扣具的4个扣同时轻扣上去，然后将扣具上的扳手直接往内一拉就完成工序了。
标准Athlon 64扣具为Athlon 64加上了金属顶盖，还重新设计了专用扣具。
上图就是AMD盒装散热器采用的标准Athlon 64扣具，安装时将金属卡具扣在散热器托架上，搬动塑料手柄旋转至另一侧，手柄末端勾住托架即可。
拆卸散热器时只需要反方向作一次，整个过程免工具操作，很简单。
K8三孔弹力扣具主要应用于AMD K8平台。
它是借助K8主板上的支架来完成安装的。
安装时先将扣具卡在底座上，几乎不用费力徒手就能安装，再搬动金属手柄至另一侧即可。
凸轮式免工具扣具上图是CoolerMaster ACC-F71散热器上的扣具，可以说是目前独一无二的设计。
因为它借鉴了P4和K8两种“先进”平台中带把手扣具的设计方案，将其带到了“古老”的没有支架辅助的Socket A/370平台。
应该是目前K7平台最优秀的扣具了。
机箱的导热与散热风道布局设计
机箱的导热与散热风道布局设计在现代计算机领域，机箱的散热设计是一个至关重要的环节。
良好的散热设计可以有效地降低计算机硬件温度，提升性能，并延长硬件寿命。
在本文中，我们将探讨机箱的导热与散热风道布局设计的重要性，以及如何进行合理的设计。
一、导热与散热的重要性计算机硬件在长时间工作过程中会产生大量的热量，如果不能及时有效地散热，硬件温度将会迅速升高，甚至引发过热现象。
过热对计算机硬件的稳定性和寿命都造成不利的影响。
因此，合理的导热与散热设计是确保计算机系统正常运行的关键。
二、散热风道的设计原则1. 拟定散热风道规划在设计过程中，首先需要设计人员根据具体情况确定散热风道的规划方案，这取决于所使用的硬件配置以及机箱体积等因素。
一般而言，散热风道应从前部或下部，将冷气引导至热源附近，然后排出机箱。
2. 合理设置散热风扇散热风扇是机箱散热的关键部件之一。
在布局风扇时，应根据热源的位置和排气方向合理设置。
通常，热源附近的风扇速度应高于其他位置，以确保热量能够迅速有效地排出机箱。
3. 合理设置风道的进出口在设计散热风道的进出口时，应避免过大或过小的开口；过大的开口会导致热量的泄漏，降低散热效果，而过小的开口则可能导致阻塞，减少空气流动，使散热不畅。
4. 优化散热风道的材质选择合适的材质对于优化散热风道也是极其重要的。
耐高温、导热性好的材料可以有效地减少温度的上升以及热量的损失。
三、机箱内部导热设计1. 合理布局硬件组件在机箱内部设计时，应合理布局各硬件组件，避免过于集中排布，以减少热源对周围硬件的影响。
同时，应保证硬件之间有充足的间距，以有利于空气流动。
2. 使用散热片或导热胶在紧密的硬件组件之间，可以使用散热片或导热胶来提高导热效果，使热量能够更快速地传递到散热风道。
3. 确保散热片与散热风扇的紧密接触散热片与散热风扇是提高散热效率的另一重要因素。
在设计中，应确保散热片与散热风扇之间的紧密接触，以确保热量能够有效地传递和散发。
散热结构设计案例
散热结构设计案例一些常见的散热结构设计案例包括：1. 散热片：散热片可以看作是一个传导热量的空间，使得热量可以在其中扩散，从而提高散热效果。
2. 风扇散热：风扇散热是一种通过强制空气流动来加快热量散发的方式。
在设计中，需要考虑风扇的大小、转速、方向和位置等因素来实现最佳的散热效果。
3. 液冷散热：液冷散热使用循环的液体冷却器来将热量从CPU等组件中转移。
这种设计需要考虑循环泵的大小、散热器的大小和形状、管道布局等因素。
4. 热管式散热：热管式散热通过将热能从一个端点传输到另一个端点来实现热量散发。
这种设计需要考虑热管的长度、直径、材质和散热器的大小和形状等因素。
5. 热管翅片散热系统：这种系统结合了热管和翅片两种散热方式。
热管将热量从热源传输到翅片，而翅片则通过扩大散热表面积，提供更大的热散发面来提高散热效果。
6. 相变散热：相变散热利用材料的相变特性，例如从液态到气态的转变，释放大量的潜热来散热。
这种设计适用于高功率密度的设备，例如电子芯片。
7. 热管塔式散热：热管塔式散热是一种使用多个热管和散热鳍片组成的结构。
这种设计有助于提高热传导和散热面积，从而提高散热效果。
8. 微流道散热器：微流道散热器利用微小通道将热量从热源传输到冷却介质中。
这种设计具有高热传导效率和紧凑的结构，适用于小型电子设备和高功率密度场景。
9. 聚合散热：聚合散热是一种通过将多个散热结构组合在一起来提高整体散热效果的设计。
例如，可以将散热片、风扇和热管等结构组合在一起，以增加散热能力。
以上是一些常见的散热结构设计案例，不同的散热结构都有着自己的优缺点和适用场景，选择合适的散热结构需要考虑多方面因素并进行综合分析。
实际设计过程中需要根据具体应用场景和要求来选择最合适的散热结构，并进行合理的优化和调整。
机箱的导热结构与散热风扇布局设计
机箱的导热结构与散热风扇布局设计在计算机的使用中，散热是一个非常重要的问题。
随着计算机性能的不断提高，设备内部产生的热量也越来越大，如果不能及时有效地散热，就会导致计算机出现过热的问题，进而影响计算机的性能和寿命。
而机箱的导热结构和散热风扇布局的合理设计，能够有效地解决这个问题。
一、导热结构设计良好的导热结构设计可以提高机箱散热的效果，让热量能够尽快地从内部散出去。
在导热结构设计中，需要考虑以下几个因素：1.导热材料的选择：导热材料是实现散热的基础。
常见的导热材料有铜和铝等金属，它们具有良好的导热性能。
在机箱的导热结构设计中，应当采用高导热性能的材料，以提高散热效果。
2.散热片的设计：散热片是导热结构中的重要组成部分，它能够将热量传导到外部环境中。
在散热片的设计中，可以采用大面积的设计，增大散热片的表面积，提高散热效果。
同时，还可以通过增加散热片的数量，提高散热的能力。
3.散热管的应用：散热管是一种可以将热量传导到机箱其他部位的装置。
在导热结构设计中，可以通过合理地布置散热管，将热量传导到机箱的其他区域，实现整体的散热效果。
二、散热风扇布局设计散热风扇的布局是机箱散热的重要方面。
合理的布局设计可以有效地降低设备的温度，保证计算机的正常运行。
在散热风扇布局设计中，应当考虑以下几个因素：1.前后风扇的布置：前后风扇布置是机箱散热的关键。
前置风扇可以将外部的新鲜空气吹入机箱，降低设备的温度。
而后置风扇则将热量从机箱内部排出，保证空气的流通。
前后风扇的布局设计应当合理，以达到最佳的散热效果。
2.侧面风扇的设置：侧面风扇是一种辅助散热的设备，它可以将热量从设备内部直接排出。
在散热风扇布局设计中，可以考虑在机箱的侧面设置风扇，以提高散热效果。
3.散热风道的设计：散热风道是将热量从机箱内部排出的通道。
在散热风扇布局设计中，应当注重散热风道的设计，确保热风能够顺利地从机箱内部排出。
总之，机箱的导热结构与散热风扇布局设计是解决计算机散热问题的关键。

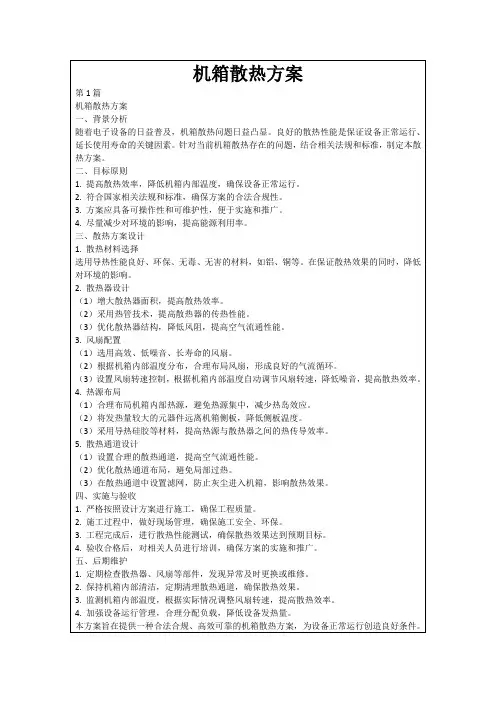

机箱散热方案
（3）采用导热硅胶等材料，提高热源与散热器之间的热传导效率。
5.散热通道设计
（1）设置合理的散热通道，提高空气流通性能。
（2）优化散热通道布局，避免局部过热。
（3）在散热通道中设置滤网，防止灰尘进入机箱，影响散热效果。
四、实施与验收
1.严格按照设计方案进行施工，确保工程质量。
4.加强设备运行管理，合理分配负载，降低设备发热量。
本方案旨在提供一种合法合规、高效可靠的机箱散热方案，为设备正常运行创造良好条件。在实际操作过程中，可根据实际情况进行调整和优化，以满足不同场景的需求。
第2篇
机箱散热方案
一、前言
鉴于电子设备在运行过程中产生的热量对设备性能及寿命的潜在影响，制定一套科学、合理、高效的机箱散热方案至关重要。本方案旨在提供一种系统性的散热策略，确保设备在稳定的工作环境下运行，同时遵循相关法规和最佳实践。
二、散热目标
1.降低机箱内部温度，确保设备在安全的工作温度范围内运行。
2.提高散热效率，减少能源消耗，提升系统稳定性。
3.设计易于维护和升级的散热系统，延长设备使用寿命。
4.符合环保要求，减少对环境的负面影响。
三、散热方案设计
1.散热材料选择
-选用具有高导热系数的材料，如铝合金或铜合金，以增强热传导效率。
4.热管理优化
-对发热元件进行合理布局，避免源集中，减少热岛效应。
-使用高性能热界面材料，如导热膏或相变导热膜，以改善热源与散热器之间的热接触。
5.散热通道优化
-设计高效的散热通道，提高空气流动效率，增加热交换面积。
-在通风口设置防尘网，以减少灰尘对散热系统的影响。
四、实施方案
风扇离散热器距离标准
风扇离散热器距离标准
答案：
风扇离散热器的标准距离主要取决于风扇的类型和冷却系统的设计需求。
对于吸风式风扇，叶片到散热器芯子的最佳距离通常建议在88—98mm之间，而对于吹风式风扇，这一距离则为78mm。
此外，吸风式风扇的叶片与中冷器芯子的最佳距离为168mm。
这些数据来自对客车风扇叶片到散热器芯子距离的合理匹配试验研究，旨在确保冷却系统的散热能力，使整机的综合热平衡达到良好的效果。
在风扇的设计和安装中，还需要考虑其他因素以确保散热效果的最佳化。
例如，风扇到散热器的距离应适当，以保证流场的均匀性，从而避免流场不均匀对散热器散热能力的影响。
研究表明，为了保证散热器的最大散热能力，冷却风扇出口截面与散热器间的距离至少应大于一个风扇HUB的直径。
如果这一距离无法保证，则必须在风扇与散热器间安装整流栅。
综上所述，风扇离散热器的标准距离根据风扇类型和系统设计需求而有所不同，同时还需要考虑流场均匀性和散热能力的保持，以确保冷却系统的有效运行。
CPU散热器的热导管与风扇匹配技巧
CPU散热器的热导管与风扇匹配技巧随着计算机性能的不断提升，CPU的热量也越来越大，而散热器的选择与配置成为了保持CPU稳定工作的重要环节。
其中，热导管与风扇的匹配技巧尤为关键。
本文将探讨CPU散热器的热导管与风扇匹配技巧，以帮助读者达到最佳的散热效果。
一、热导管的选择与配置热导管是CPU散热器中的关键部件，起到将热量从CPU传导到散热片的作用。
在选择与配置热导管时，应考虑以下几个因素：1. 热导率：热导率是衡量材料导热性能的重要指标，直接影响热导管的散热效果。
通常，铜及其合金具有较高的热导率，是热导管的首选材料。
2. 冷凝效果：冷凝效果指热导管在传导热量时，如何将热量快速传递到散热片。
为了提高冷凝效果，热导管通常采用多管道设计，增加传热面积，减少热阻。
3. 弯曲度与长度：热导管的弯曲度和长度会影响气体流动的效果。
过大的弯曲度和过长的长度会增加流动阻力，导致热传导受阻。
因此，在选择热导管时，应优先选择弯曲度小、长度适中的设计。
二、风扇的选择与配置CPU散热器中的风扇起到了散热片降温的关键作用。
在选择与配置风扇时，应注意以下几个要点：1. 风量与风压：风量表示单位时间内风扇所能吹出的空气量，风压则表示风扇所能产生的静压力。
为了保证足够的散热效果，应选择风量大、风压高的风扇。
2. 噪音水平：风扇的噪音水平对用户来说也是一个重要的考虑因素。
在选择风扇时，应尽量选择噪音水平较低的产品，以保持计算机的安静运行环境。
3. 转速控制：部分风扇具有转速控制功能，可以根据CPU的温度变化来控制风扇的转速。
这样可以在降低噪音的同时，确保CPU的散热效果。
三、热导管与风扇的匹配热导管与风扇的匹配问题主要包括两个方面：一是热导管的排列方式与热风扇的位置，二是热导管与风扇的尺寸匹配。
1. 排列方式与位置：热导管的排列方式应与热风扇的位置相匹配，以确保热量能够有效地传导到散热片。
通常，热导管与热风扇应采取对称、平行排列的方式，以充分利用风扇吹来的冷风。
电脑散热风扇选择与配置
电脑散热风扇选择与配置随着科技的不断发展，我们对于电脑性能的需求越来越高。
然而，高性能的电脑也伴随着更多的热量产生。
要保证电脑的稳定运行，散热系统变得尤为关键。
本文将探讨电脑散热风扇的选择与配置，以帮助读者更好地了解如何提升电脑散热效果。
一、散热风扇的作用散热风扇是电脑散热系统中不可或缺的一环。
其作用主要体现在以下两个方面：1. 降温效果：散热风扇通过对电脑内部的热量进行传导和辐射，起到降低电脑温度的作用，保证电脑的稳定运行。
2. 排风功能：散热风扇还能有效排出电脑内部产生的热空气，维持电脑内部的良好空气流通，减少灰尘沉积，防止硬件老化。
二、选择合适的散热风扇选择合适的散热风扇是确保电脑正常工作的重要环节。
以下几点是选择散热风扇时需要注意的因素：1. 散热性能：散热风扇的效果直接影响电脑内部的温度。
一般来说，散热性能强的风扇能更好地降温，确保电脑的运行稳定。
2. 噪音水平：散热风扇在工作过程中会产生一定的噪音。
为了保证电脑使用时的安静环境，选择噪音水平较低的散热风扇是一个不错的选择。
3. 尺寸要求：不同电脑的散热风扇接口尺寸可能有所不同，因此在购买散热风扇时需要注意匹配电脑型号和接口尺寸。
4. 品牌可靠性：选择知名品牌的散热风扇能够提供更长久的保修和技术支持，降低后续维护的难度。
三、散热风扇的配置正确的散热风扇配置是保证电脑散热效果的关键。
下面是一些建议的配置方式：1. 前置散热风扇：将一个或多个散热风扇安装在电脑机箱前部，作为进风口，能够提供新鲜空气进入机箱，冷却硬件。
2. 后置散热风扇：将一个散热风扇安装在电脑机箱后部，作为出风口，能够排出机箱内部的热空气，保持良好的空气流通。
3. CPU散热风扇：为了提供CPU的降温效果，需要选择高效的CPU散热风扇。
CPU风扇通常直接接触CPU散热片，通过散热片将热量分散出去。
4. 显卡散热风扇：高性能显卡的工作会产生大量的热量，因此为显卡安装专用的散热风扇是必要的。
笔记本铜管散热原理
笔记本铜管散热原理
在现代社会，笔记本电脑已经成为人们生活和工作中不可或缺的工具。
然而，
随着笔记本电脑性能的不断提升，散热问题也逐渐凸显出来。
而笔记本铜管散热技术作为一种常见的散热方式，其原理和作用备受关注。
铜管散热技术是通过将铜管与散热片和散热风扇相结合，利用铜的良好导热性能，将散热片与散热风扇之间进行连接，从而有效地提高了散热效率。
笔记本内部的散热管路设计通常是将CPU和GPU两大热源分别与两根铜管相连接，通过热传
导的方式将热量传递到散热片上，再通过散热风扇将热量散发出去，从而达到降温的效果。
铜管散热原理的核心在于利用铜的优良导热性能，将热量迅速传递到散热片上，再通过风扇将热量散发出去。
铜具有良好的导热性能和强度，而且重量轻，因此非常适合作为散热管材料。
此外，铜还具有良好的可加工性和耐腐蚀性，能够满足笔记本散热管路的复杂设计和长期稳定工作的要求。
在实际应用中，笔记本铜管散热技术通常还会结合其他散热材料和技术，如热
导胶、散热片、散热风扇等，共同发挥散热作用。
同时，针对不同型号的笔记本电脑，厂商也会根据其散热需求和空间限制，设计不同形状和布局的铜管散热系统，以达到最佳的散热效果。
总的来说，笔记本铜管散热原理是利用铜的优良导热性能，通过铜管、散热片
和散热风扇的结合，将热量从CPU和GPU等热源迅速传递到散热片上，再通过风
扇将热量散发出去，从而达到降温的效果。
这种散热技术在提高笔记本散热效率的同时，也为用户提供了更好的使用体验，是当前笔记本散热领域的重要技术之一。
设计散热系统时风扇选型的计算
足够的冷空气与散热片进行热交换，也会造成散热效果不好。
一般铝质鳍片的散热片要求风扇的风压足够大，而铜质鳍片的散热片则要求风扇的风量足够大；鳍片较密的散热片相比鳍片较疏的散热片，需要更大风压的风扇，否则空气在鳍片间流动不畅，散热效果会大打折扣。
所以说不同的散热器，厂商会根据需要配合适当风量、风压的风扇，而并不是单一追求大风量或者高风压的风扇。
无论 Intel 还是 AMD 的CPU 都已经到了与散热器不可分割、甚至丝毫也不能马虎的程度。
CPU 的风扇和散热片可以说是目前最实效、最方便、最常用的 CPU 降温的方法，因此选购一款好的 CPU 散热器是十分必要的。
根据空气散热三要素的原理，热源物体表面的面积、空气流动速度以及热源物体与外界的温差是影响散热速度的最重要因素，其实所有 CPU 散热器的设计也都是围绕更好地解决这三个问题而进行的。
下面就为大家介绍一些有关 CPU 散热器的性能参数，希望能对大家有所帮助。
风扇功率风扇功率是影响风扇散热效果的一个很重要的条件，功率越大通常风扇的风力也越强劲，散热的效果也越好。
而风扇的功率与转速又是直接联系在一起的，也就是说风扇的转速越高，风扇也就越强劲有力。
目前一般电脑市场上出售的都是直流 12V 的，功率则从 0.x 瓦到 2.x 瓦不等，购买时需要根据你的 CPU 发热量来选择，理论上是功率略大一些的更好一些，不过，也不能片面地强调高功率，如果功率过大可能会加重计算机电源的工作负荷，从而对整体稳定性产生负面影响。
风扇口径该性能参数对风扇的出风量也有直接的影响。
在允许的范围之内，风扇的口径越大出风量也就越大，风力作用面也就越大。
通常在主机箱内预留位置是安装 8cm×8cm 的轴流风扇。
对于该指标，笔者认为应选择的风扇口径一定要与自己计算机中的机箱结构相协调，保证风扇不影响计算机其他设备的正常工作，以及保证计算机机箱中有足够的自由空间来方便拆卸其他配件。
电源散热方案
电源散热方案电源散热方案引言在现代电子设备中，电源作为提供稳定电压和电流供应的关键组件之一，其运行时会产生大量的热量。
如果这些热量不能有效地散热，会导致电源温度升高，降低其工作效率，甚至引发故障。
因此，为电源选择合适的散热方案对于保障电源正常工作和延长其寿命具有重要意义。
本文将重点介绍几种常见的电源散热方案，并对其特点和适用场景进行分析和比较。
1. 风扇散热方案风扇散热方案是一种常见且经典的电源散热方式。
它通过安装一个或多个风扇，将热空气排出电源外部，从而实现散热的目的。
这种方案的优点是散热效果好，能够迅速降低电源温度；缺点是噪音较大，在一些对噪音有要求的场景中不太适用。
2. 散热片散热方案散热片散热方案是另一种常见的电源散热方式。
该方案利用散热片对电源进行散热。
散热片通常由铝合金或铜制成，具有较好的导热性能。
通过与电源紧密贴合，散热片能够有效地将电源产生的热量传导到散热片表面，并通过辐射和对流的方式将热量散发出去。
散热片散热方案的优点是散热效果较好且噪音较小，适用于对噪音有一定要求的场景。
3. 热管散热方案热管散热方案是一种较为高级的散热方式。
热管由含工质的密封管道组成，利用工质在管内吸热、汽化、传热和凝结的循环过程，将热量从电源传递到较远的冷却器上。
热管散热方案的优点是散热效果非常好且噪音极低，适用于对噪音和空间有较高要求的场景。
然而，热管散热方案的成本相对较高，对设计和加工工艺要求也较高。
4. 液冷散热方案液冷散热方案是一种采用液体冷却电源的高级散热方式。
该方案通过在电源上安装冷排和水泵等设备，将冷却剂循环流动并带走热量，从而实现电源的散热。
液冷散热方案的优点是散热效果极佳，可以实现非常高效的散热，适用于对散热性能要求非常高的场景。
然而，液冷散热方案的设计和实施相对复杂，成本也较高。
5. 根据场景选择合适的方案在选择适合的电源散热方案时，需要根据具体的应用场景来综合考虑。
如果对噪音要求较高，可以选择散热片方案；如果对散热效果和噪音都有较高要求，可以考虑热管散热方案；如果对散热性能要求极高，可以选择液冷散热方案。
