NSG4070_IEC61000-4-6简易操作
最新EFT61004BG群脉冲发生器操作规程教程文件
脉冲群发生器操作规程1、目的:正确、安全、规范的使用EFT61004BG，以评定产品在经受电快速瞬变脉冲干扰时的性能，特制定本操作规程。
2、范围:适用于产品静电放电试验。
3、工作环境：温度15~30℃、相对湿度30%-60%、大气压力68-106KPa、额定工作电压AC220V±10% 50/60HZ。
4、操作规程4.1面板介绍4.2.1 根据实验内容做好试验配置。
4.2.2 将五条输入电缆一端介入被试设备供电网络，，另一端接入EFT61004BG后面板L1/L2/L3/N插座，被试设备电源线与EFT61004BG前面板相连(线长不超过1M)。
机器后面的向上合上，处于通路状态。
4.2.3将EFT61004BG前面板SG端子接参考接地板(接线短而粗)。
4.2.4按下电源(EUT)键【F4页一】，EUT指示灯亮，被试设备电源接通，液晶屏显示EUT ON。
4.2.5通过液晶下面的菜单键设置好相应的参数。
4.2.6设置脉冲群的极性“＋”、“－INC/DEC；然后设定试验所需的干扰电压。
4.2.7设置脉冲群的频率，F2页二FREQ进行设置。
4.2.8设定脉冲输出时间，在定时器TIMER【F4页二TIMER】上设定。
4.2.9按下运行键【F6-RUN/STOP】实验测试开始。
脉冲输出时指示灯指示脉冲输出。
4.2.10若终止试验，可按STOP键。
附：试验配置方法：5、注意事项：1、台式设备的电源抗扰性型式试验2、地面设备的电源线抗干扰性型式试验6、本仪器是精密高压仪器，为确保您的人身安全及预防对我们测试装备的破坏，请在使用时遵守以下预防措施：1.本仪器的工作电源为AC 220V10 %，50 / 60 Hz。
2.开机前及关机前注意将电压设定旋钮逆时针旋到底, 关机时面板指示值为40 V以下方可关机。
3.设定高压时面板指示值不要超过4.2 kV，不要用手触摸P . OUT。
4.仪器不能倒置，防止震动。

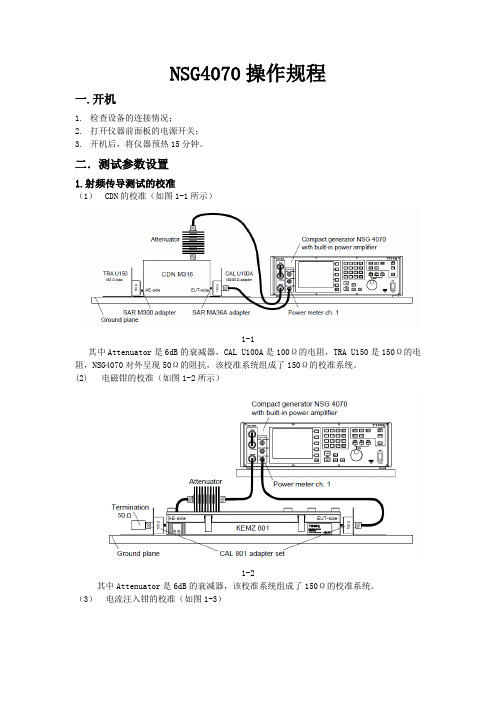

NSG4070操作规程
NSG4070操作规程一.开机1.检查设备的连接情况；2.打开仪器前面板的电源开关；3.开机后，将仪器预热15分钟。
二．测试参数设置1.射频传导测试的校准（1）CDN的校准（如图1-1所示）1-1其中Attenuator是6dB的衰减器，CAL U100A是100Ω的电阻，TRA U150是150Ω的电阻，NSG4070对外呈现50Ω的阻抗，该校准系统组成了150Ω的校准系统。
(2)电磁钳的校准（如图1-2所示）1-2其中Attenuator是6dB的衰减器，该校准系统组成了150Ω的校准系统。
（3）电流注入钳的校准（如图1-3）1-3其中Attenuator是6dB的衰减器，INA721-150是150Ω的阻抗，INA721-100是100Ω的阻抗，NSG4070对外呈现50Ω阻抗，该校准系统组成了150Ω的校准系统。
2.射频传导测试的参数设置（1）参数设置主菜单界面（如图2-1所示）①. Immunity Mode抗扰度参数设置界面（如图2-2所示）。
2-2 Ⅰ.Test Setup参数设置界面（如图2-3所示）2-3 ⒈Test Level参数设置界面（如图2-4所示）2-4选择标准中规定的三个试验等级Level 1(1.0V), Level 2(3.0V), Level 3(10V)。
其中Level X是用户自定义等级。
通过测试的要求选择适合标准要求的Test Level（测试等级）。
2.Coupling Device参数设置界面（如图2-5所示）2-5选择设备测试时耦合方式，CDN(耦合去耦网络)，EM-Clamp（电磁钳），CIP（电流钳）。
3.Amplifier参数设置界面（如图2-6所示）2-6选择使用NSG4070内部功放，还是选择外部功放。
4.Sweep参数设置界面（如图2-7所示）2-7设置测试的起始频率-Start Freq.（起点频率），Stop Freq.(终止频率)；驻留时间-Dwell Time；扫频方式-Sweep Mode(如图2-8所示)2-8扫频方式有三种-Linear(线性扫频方式)，No.per Decade（步进扫频方式），Percent Increase(百分比的扫频方式)。
NSG 4070C Test System for Conducted and Radiated I
TEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITYNSG 4070CThe NSG 4070 is a multi-functional device for carrying out EMC immunity tests to accompany develop-ment and conformity testing in accordance to IEC / EN 61000-4-6, Namur and several automotive BCI standards. Anyone who spends a considerable amount of time on test level setting, connecting EUT monitoring or writing test reports can now carry out immunity testing in a much more efficient manner with the 4th generation of NSG 4070.Its modular set-up using internal or external amplifiers enables a large variety of applications. The power -ful and easy to use firmware makes the NSG 4070 independent from an external PC and control software, however it can also be remote controlled for system operation. A state-of-the-art data transfer of testand measurement data for documentation is provided by USB stick to be plugged into the front panel.5.7“ color display,easy to use firmware Integrated signal generator 4 kHz to 1 GHz3 power meter inputs4 kHz to 1 GHzIntegrated class A power amplifier module for different applications: 35 W, 150 kHz to 230 MHz; 40 W, 10 kHz to 400 MHz; 45 W, 9 kHz to 1 GHz; 60 W, 10 kHz to 400 MHz (>10 W, 4 kHz to 10 kHz); 80 W, 150 kHz to 230 MHz Multiple EUT monitoring options 5,7“ TFT color displayInternal, menu-based control softwareBasic remote control software and report generator includedOptically decoupled remote control Whisper modeStandards:IEC / EN 61000-4-3 IEC / EN 61000-4-6 IEC / EN 61000-4-20 IEC / EN 61000-4-21 IEC 62132 ISO 11452-4 MIL-STD-461 CS114 Ford FMC1278 GM GMW3097 Nissan 28400NDS Peugot PSA B21 7110 Renault 36-00-808And others2x USB, 10 MHz refer-ence output, Trigger input, external modula-tion inputTEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITYNSG 4070CImmunity testingIEC / EN 61000-4-6 )1150 kHz to 230 MHzImmunity testingNamur )110 kHz to 80 MHzAutomotive BCI testing )2ISO 11452-4: 2011Automotive BCI testing Ford FMC1278 )2MIL-STD-461G CS114 )2RTCA DO-160G CS Test )2P r o d u c tP o w e r a m p l i fi e r n o m i n a l p o w e rP o w e r a m p l i fi e r f r e q u e n c y r a n g eC D NE M c l a m pC u r r e n t i n j e c t i o n p r o b eC D NE M c l a m pC u r r e n t i n j e c t i o n p r o b eS u b s t i t u t i o nC l o s e d l o o p w i t h k = 4S u b s t i t u t i o nC l o s e d l o o p w i t h k = 4S u b s t i t u t i o nC l o s e d l o o p w i t h k = 4NSG 4070C-0-************NSG 4070C-0 + external amp110 W (>10 W at 4 kHz)10 kHz (4 kHz)to 400 MHz 30 V24 V10 V30 V5.5 V2 V400 mA > Level IV 200 mA > Level IV112 dBµALevel 2106 dBµALevel 2114 dBµALevel 5200 mALevel: M, R,S , T , WNSG 4070C-0 + external amp 260 W (>10 W at 4 kHz)10 kHz (4 kHz) to 400 MHz 30 V 30 V 16 V 30 V 8 V 3 V 600 mA > Level IV 300 mA > Level IV115 dBµALevel 2109 dBµALevel 2114 dBµALevel 5300 mALevel: M, O , R, S , T , W , YNSG 4070C-3535 W150 kHz to 230 MHz19 V 14 V 6 V *********NSG 4070C-4040 W 10 kHz to 400 MHz21 V 15 V 6 V 21 V 3 V 1 V 240 mA > Level IV120 mA Level III108 dBµALevel 2102 dBµALevel 1108 dBµALevel 5120 mALevel: M, R, S , TNSG 4070C-4545 W 9 kHz to 1 GHz 22 V 16 V 7 V 22 V 3 V 1 V 260 mA > Level IV130 mA Level III108 dBµALevel 2102 dBµALevel 1108 dBµALevel 5130 mALevel: M, R, S , TNSG 4070C-60 )360 W (>10 W at 4 kHz)10 kHz (4 kHz) to 400 MHz26 V 19 V 8 V 26 V 4 V 1 V 300 mA > Level IV150 mA Level III109 dBµALevel 2103 dBµALevel 1109 dBµALevel 5150 mALevel: M, R, S , T , WNSG 4070C-8080 W 150 kHz to 230 MHz30 V 22 V 10 V *********All level calculated in relation to the standard requirements with typical values of the coupling device.1) Calculated with 6 dB attenuator, 0.5 dB cable loss and AM with 80% modulation depth. Calculated with typical insertion loss of Teseq CDN with 10.5 dB, Teseq EM clamp KEMZ 801A with 13.5 dB (range 150 kHz to 230 MHz) or 27.5 dB (range 10 kHz to 80 MHz) and Teseq CIP 9136A with 21 dB (range 150 kHz to 230 MHz) or 35.5 dB (range 10 kHz to 80 MHz).2) Calculated with highest test level in the frequency range and related typical insertion loss of the BCI probe Teseq CIP 9136A.3) The NSG 4070C-60 measures the reverse power also with selected internal power amplifier (5 channel power meter and bidirectional coupler) as may required by the BCI standard.*) Requires external directional coupler and external power amplifier for the frequency range and test level.Selection guide for the power amplifierNSG 4070CTEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITYTechnical specificationsGeneratorPower meterTEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITY NSG 4070CPower amplifierNominal output power:35 W40 W (preliminary)45 W60 W (preliminary)80 WFrequency range:150 kHz to230 MHz 10 kHz to 400 MHz9 kHz to1 GHz10 kHz (4 kHz) to400 MHz150 kHz to230 MHzType:single band,class A single band,class Asingle band,class Asingle band,class Asingle band,class AInput / output impedance (nominal):50 Ω50 Ω50 Ω50 Ω50 ΩInput return loss (minimum):10 dB10 dB10 dB10 dB10 dB Output return loss (nominal):min. 9.5 dB min. 9.5 dB min. 9.5 dB min. 9.5 dB min. 9.5 dB Output return loss without damage:0 dB0 dB0 dB0 dB0 dBGain (minimum):48 dB10 kHz to20 MHz50 dB 20 MHz to400 MHz47 dB50 dB 4 kHz to10 kHz45 dB10 kHz to400 MHz53 dB50 dBGain flatness (maximum):+ / - 3 dB+ / - 3 dB+ / - 3 dB+ / - 3 dB+ / - 3 dBSaturated output power (minimum):45.4 dBm10 kHz to20 MHz46 dBm 20 MHz to400 MHz44.5 dBm< 400MHz46.5 dBm> 400MHz45.4 dBm4 kHz to10 kHz42 dBm10 kHz to400 MHz49 dBm49 dBmLinear output power (minimum):44 dBm10 kHz to20 MHz45 dBm 20 MHz to400 MHz43 dBm< 400MHz45.4 dBm> 400MHz43 dBm4 kHz to10 kHz40 dBm10 kHz to400 MHz48 dBm48 dBmInput power without damage (maximum):+10 dBm+10 dBm+10 dBm+10 dBm+10 dBm Harmonic distortion at linear output power(typical):< -17 dBc< -20 dBc< -20 dBc< -18 dBc< -20 dBcTEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITY NSG 4070CPower amplifier of NSG 4070C-35Legendtypical saturated powertypical linear powerspecification saturated powerspecification linear power Power amplifier of NSG 4070C-40 (preliminary data)Power amplifier of NSG 4070C-45TEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITY NSG 4070CPower amplifier of NSG 4070C-80Legendtypical saturated powertypical linear powerspecification saturated powerspecification linear powerPower amplifier of NSG 4070C-60 (preliminary data)TEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITYNSG 4070CTest and measurement routines Firmware: Generator modeFirmware: Immunity modeFirmware: Main generator menu Firmware: Immunity test setupFirmware: Calibration resultTEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITYNSG 4070CWindows software Windows software: Generator modeWindows software: Immunity modeSoftware: Generator menuSoftware: Immunity test setup Software: EUT monitoring setupNSG 4070CTEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITY ArrayAnalog portsDigital portsNSG 4070 front panel with RF portsTEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITYNSG 4070CPower supplyGeneral dataMechanical specifications Power consumption100 to 240 VAC 50 / 60 Hz autoranging Recommended fuse F1 for nominal 110 V Recommended fuse F1 for nominal 230 V NSG 4070C-0approx. 80 W 1 A (slow)0.5 A (slow)NSG 4070C-35, NSG 4070C-40, NSG 4070C-45, NSG 4070C-60 and NSG 4070C-80approx. 415 W6.3 A (slow)2.5 A (slow)TEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITY NSG 4070CApplication for IEC / EN 61000-4-6, calibration set-up with CDN Application for IEC / EN 61000-4-6, calibration set-up with EM clampApplication for IEC / EN 61000-4-6, EUT set-up with CDN Compact generator NSG 4070Compact generator NSG 4070NSG 4070 with CDNsTEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITY NSG 4070CApplication for IEC / EN 61000-4-6, calibration set-up with current injection probeApplication for IEC / EN 61000-4-6, EUT set-up with EM clamp or current injection probe and for example with use of a monitoring probejig probe Compact generator NSG 4070attenuator LE 4070, RF cable set for NSG 4070,consist of:RF cable, N(m)-N(m), 3 m with oneright-angle plug, RG223;RF cable, N(m)-BNC(m), 2 m, RG223;RF cable, BNC(m)-N(m), 250 mm;RF cable, N(m)-N(m), 120 mm;Adapter N(m)-N(m);Adapter N(f)-BNC(m)TEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITY NSG 4070CApplication for automotive BCI, calibration set-up (example with external power amplifier and directional coupler)Application for automotive BCI, EUT set-up with monitoring probe (example with external power amplifier and directional coupler)Power meter ch. 1 stress level ch. 2 forward power ch. 3 reverse powerPower meter ch. 1 level monitoring ch. 2 forward power ch. 3 reverse power NSG 4070-0 combined with RF switchnetwork and power amplifiers for acomplex solution e.g. automotive BCIsolutionTEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITY NSG 4070Cplane Attenuator as required Compact generator Application for automotive BCI, calibration set-up (example with NSG 4070C-60)Application for IEC / EN 61000-4-20 up to 1 GHz (example with NSG 4070-45; field probecontrol requires optional software e.g. WIN 6000)GTEM cellApplication for automotive BCI, EUT set-up with monitoring probe and LISN(example with NSG 4070C-60)planeCompact generator supplyTEST SYSTEM FOR CONDUCTED AND RADIATED IMMUNITY NSG 4070C82-257492 E02 August 2017Teseq GmbHLandsberger Str. 255 · 12623 Berlin · GermanyT + 49 30 56 59 88 35 F + 49 30 56 59 88 34**********************© August 2017 Teseq ®Specifications subject to change without notice.Teseq ® is an ISO-registered company. Its productsare designed and manufactured under the strictquality and environmental requirements of the ISO9001. This document has been carefully checked.However, Teseq ® does not assume any liability for errors or inaccuracies.Model No. and options Delivery items for the NSG 4070 series NSG 4070 with rack mounting kitATN 6150, 6 dB attenuator 150 WSW 4070, RF switch network 2xSPDTCompact immunity test system NSG 4070, 4 kHz to 1 GHz RF generator and power meter (power amplifier as selected); remote control software on USB stick; spare fuses (2); RS232 cable (Nullmodem); USO 4013 (USB to serial / optical converter with 20 m optical cable); LAN cable, crossover, 3 m; keyboard (English); mains cable GB, CH, USA / JP, EU; operating manual。

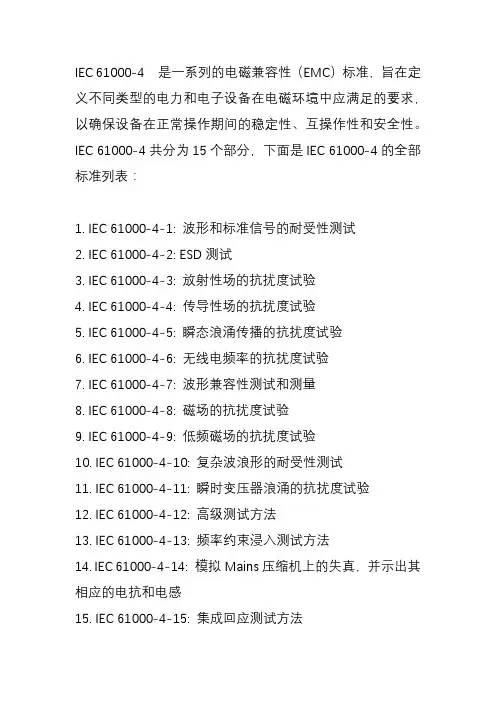

iec61000-4全部标准
IEC 61000-4 是一系列的电磁兼容性（EMC）标准，旨在定义不同类型的电力和电子设备在电磁环境中应满足的要求，以确保设备在正常操作期间的稳定性、互操作性和安全性。
IEC 61000-4共分为15个部分，下面是IEC 61000-4的全部标准列表：
1. IEC 61000-4-1: 波形和标准信号的耐受性测试
2. IEC 61000-4-2: ESD测试
3. IEC 61000-4-3: 放射性场的抗扰度试验
4. IEC 61000-4-4: 传导性场的抗扰度试验
5. IEC 61000-4-5: 瞬态浪涌传播的抗扰度试验
6. IEC 61000-4-6: 无线电频率的抗扰度试验
7. IEC 61000-4-7: 波形兼容性测试和测量
8. IEC 61000-4-8: 磁场的抗扰度试验
9. IEC 61000-4-9: 低频磁场的抗扰度试验
10. IEC 61000-4-10: 复杂波浪形的耐受性测试
11. IEC 61000-4-11: 瞬时变压器浪涌的抗扰度试验
12. IEC 61000-4-12: 高级测试方法
13. IEC 61000-4-13: 频率约束浸入测试方法
14. IEC 61000-4-14: 模拟Mains压缩机上的失真，并示出其相应的电抗和电感
15. IEC 61000-4-15: 集成回应测试方法
请注意，上述标准列表仅供参考，以帮助您快速了解IEC 61000-4的概述。
具体的技术细节和标准要求需要结合具体产品或设备进行分析和实施。
EN 61000-4-6 TEST AND REQU
測試配置
Schematic set-up for immunity test to RF conducted disturbance
測試配置
桌上型的待測物可擺置在0.8m高的非導電桌上方，亦可置 於0.1m高的非導電桌上方測試；落地型的待測物應擺置在 距離地面0.1m的絕緣物上方測試，距離牆壁50cm以上。 測試時，EUT距CDNs(or EM Clamp)應介於10~30cm之間， 其連接線儘可能短。 測試時，EUT與CDN間的Cable須高於參考地 30mm到 50mm。 測試時連接到EUT(除測試點外)的Cable，須提供decoupling network或不接。 若待測物具有鍵盤 (Keyboard)或手持單元，應覆蓋或包覆 人工模擬手 (Artificial Hand)受測。
EN/IEC 61000-4-6 (CS) 測試方法介紹
講師：李鴻麒
前言
空間電磁場(主要來自有意的發射機，例如中短波、 調頻和電視發射機等)可以在敏感設備的各種連接 饋線上產生感應電流（或電壓），作用於設備的 敏感部分，對設備產生騷擾。也可由各種擾動源， 通過連接到設備上的電纜（如電源線），直接對 設備產生擾動。此項檢驗的目的就是為了檢驗電 子、電氣設備在遭受這類擾動影響時的性能。
測試位準
Level 1 2 3 X Test RF Voltage V 1 3 10 Special
Frequency range: 150 kHz to 230 MHz Modulation: 80 % amplitude modulated (AM) with 1 kHz sinewave Freq. step size: not exceed 1 % of fundamental frequency Sweep rate: not exceed 0.0015 decades/S
EMC61000-4B电快瞬变脉冲群发生器操作手册
图 5 台式设备的电源线抗扰性试验配置图 被试设备按生产厂的安装要求与接地系统相连接,不允许有额外的接地,它的电源线长 度如果超过0.5m，应把电源线折叠在一起，然后放置在距参考接地板上方10cm处。 9、 台式设备信号线抗干扰性型式试验的配置如图6所示。
图 6 台式设备的信号线抗干扰性试验 试验时采用电容耦合夹。如果试验是针对两台被试设备来说的,则露出在被试设备与电 容耦合夹之间的信号线长度L1及L2必须均为0.5m±0.05m,如果试验是针对某一台被试 设备(如被试设备1)，则在耦合夹的另一端（不接被试设备的一端）必须接入去耦网络。 10、地面设备电源线抗干扰性型式试验的配置见图7所示。接线的要求与台式设备相同。
八、下一轮测试
当需要测试其它设备时,将受试设备依次接入，重复测试即可。
九、 测试完成
全部测试结束后，取下P.OUT 与波形输入端的连接线。电压调节旋钮逆时针旋到最小， 当电压表指示小于 40V，关闭仪器电源。
第 5 页 共 11页
第三章 试验配置
为保证试验的可比性和可重复性，必须规范试验配置，用户在进行试验配置时，必须严 格按照IEC61000-4-4标准的相关要求。 试验方法可以区分为两种不同类型的试验：在实验室进行的型式试验；在设备最终安装 条件下对设备进行的安装后试验。优先采用的试验方法是在实验室进行的型式试验。
第 9 页 共 11页
15、 I/O线和通信线路的现场试验 在I/O线和通信线路上作现场试验时，应尽可能采用电容耦合夹把干扰信号耦合到线路 上去。如果因为信号线或通信线的尺寸及结构上的原因而不能使用此耦合夹时，也可采 用金属箔或金属带子包裹被试线路来代替，但此时产生的耦合电容应当与电容夹有相当 的电容量。此时EMS61000-4B的P.OUT同轴输出芯线与金属箔相连，由电缆的屏蔽层与被 试设备的外壳相连，注意连线要尽可能地短。这种试验方法的配置见图11所示。
最新静电放电抗扰性测试(ESD测试) IEC 61000-4-2
测试前须确认事项
在可接触点上采用直接放电,在不可接触点上
或绝缘表面采用空气放电(Air Discharge) 被测物需进行何种等级之测试? 每个测试点应施加放电次数几次? 被测物除了做直接放电测试外,是否还需进行 间接放电? 针对放电耦合板放置位置又如何? 是否还要进行安装后之静电放电测试
discharge): 利用放电电击直接对被测体或设备实施放电
Discharge): 对被测物体或试设备邻近之耦合板实施放电
间接放电(Air
测试之目的
IEC61000-4-2
标准设立之目的主要建立共通 的和可重现性之基准 用来评核电力和电子设备在遭受静电放电后 呈现之性能否符合法规之规范 除上之外,它还包括从人体接近被害设备物体 间之发生之静电放电
测试等级
具体之测试等级必须要由产品技术委员会根
据产品之使用情况来选择 但标准中建议: 在被测物体设备具有绝缘表面之情况下,可 使用放电电压高达15KV之空气放电方法,然而 现今许多测试是依据客户端之要求执行比法 规规定更严格之位准放电达到测试之目的也 就是说放电电压高过15KV
静电放电测试设备
静电放电测试等级
接触放电(Contact Discharge)
等级 测试电压/KV
空气放电(Air Discharge)
等级 测试电压/KV
1
2 3 4 x
2
4 6 8 特殊
1
2 3 4 x
2
4 8 15 特殊
静电放电测试等级
静电放电测试中,接触放电(Contact
Discharge)是首选的测试方式-也就是说在相 同的放电电压情况下,接触放电之严格度远大 于空气放电之严格度 特例: 某些情况下例如键盘之金属导电部分 藏在绝缘层覆盖下,及设备螺丝钉之金属部分 有时可见不可及.此时就不得不用空气放电之 测试方法了
NSG4070操作规程
NSG4070操作规程一.开机1.检查设备的连接情况；2.打开仪器前面板的电源开关；3.开机后，将仪器预热15分钟。
二．测试参数设置1.射频传导测试的校准（1）CDN的校准（如图1-1所示）1-1其中Attenuator是6dB的衰减器，CAL U100A是100Ω的电阻，TRA U150是150Ω的电阻，NSG4070对外呈现50Ω的阻抗，该校准系统组成了150Ω的校准系统。
(2)电磁钳的校准（如图1-2所示）1-2其中Attenuator是6dB的衰减器，该校准系统组成了150Ω的校准系统。
（3）电流注入钳的校准（如图1-3）1-3其中Attenuator是6dB的衰减器，INA721-150是150Ω的阻抗，INA721-100是100Ω的阻抗，NSG4070对外呈现50Ω阻抗，该校准系统组成了150Ω的校准系统。
2.射频传导测试的参数设置（1）参数设置主菜单界面（如图2-1所示）①. Immunity Mode抗扰度参数设置界面（如图2-2所示）。
2-2 Ⅰ.Test Setup参数设置界面（如图2-3所示）2-3 ⒈Test Level参数设置界面（如图2-4所示）2-4选择标准中规定的三个试验等级Level 1(1.0V), Level 2(3.0V), Level 3(10V)。
其中Level X是用户自定义等级。
通过测试的要求选择适合标准要求的Test Level（测试等级）。
2.Coupling Device参数设置界面（如图2-5所示）2-5选择设备测试时耦合方式，CDN(耦合去耦网络)，EM-Clamp（电磁钳），CIP（电流钳）。
3.Amplifier参数设置界面（如图2-6所示）2-6选择使用NSG4070内部功放，还是选择外部功放。
4.Sweep参数设置界面（如图2-7所示）2-7设置测试的起始频率-Start Freq.（起点频率），Stop Freq.(终止频率)；驻留时间-Dwell Time；扫频方式-Sweep Mode(如图2-8所示)2-8扫频方式有三种-Linear(线性扫频方式)，No.per Decade（步进扫频方式），Percent Increase(百分比的扫频方式)。
NSG 4070 传导抗扰度测试系统 说明书
传导抗扰度测试系统NSG 4070NSG 4070，即NSG 2070的改进版 — 多功能EMC 抗扰度测试系统。
NSG 4070具有极广的频率范围（从9 kHz 至1 GHz ）、使用外部或内部放大器的模块结构，因此它的应用范围很广：包括按照IEC 61000-4-6进行的测试，各种大电流注入应用，在IEC 61000-4-3、IEC61000-4-20、IEC 61000-4-21应用中作为测试系统的信号发生器和功率计等。
由于具有强大并易操作的固件，NSG 4070无需外部电脑和控制软件控制即可独立工作，当然，也可以以远程控制对它进行系统操作。
将USB 存储器插入面板，便可传输并保存最新的测试和测量数据以生成测试报告3 5.7”彩色显示、易操作固件重要功能按键通过RS232、LAN 或USB 进行远程控制内置式信号发生器9 kHz 至1 GHz 3个功率计输入9 kHz 至1 GHz适用于各种应用的内置功率放大器模块 多种EUT 检测功能 5.7” TFT 彩色显示 内置菜单控制软件 包括远程控制软件，和可自动生成测试报告NSG 40702技术指标信号发生器功率计传导抗扰度测试系统NSG 40703传导抗扰度测试系统NSG 4070正常输出功率：20 W30 W75 W频率范围：150 kHz – 230 MHz 150 kHz – 230 MHz 150 kHz – 230 MHz 输入阻抗：50 Ω50 Ω50 Ω输出阻抗：50 Ω50 Ω50 Ω输入回波损耗：最小10 dB 最小10 dB 最小10 dB 输出回波损耗：正常最小9.5 dB 、无损伤时0 dB 正常最小9.5 dB 、无损伤时0 dB 正常最小9.5 dB 、无损伤时0 dB 增益：最小46 dB 最小 46 dB 最小50 dB 增益平坦度：最大+/-3 dB 最大+/-3 dB 最大+/-3 dB 饱和输出功率：最小43 dBm 最小45 dBm 最小48.75 dBm 无损坏时最大线性输入功率：<-3.5 dBm 最大 +10 dBm < -1.5 dBm 最大+10 dBm < -3 dBm 最大+10 dBm 正常输出功率下二次谐波失真：typ. < -30 dBctyp. < -30 dBctyp. < -35 dBc正常输出功率下三次谐波失真：typ. < -20 dBc typ. < -20 dBc typ. < -18 dBc功率放大器功率计(续)4测试及测量程序固件：发生器模式固件：主发生器菜单固件：抗扰度测试设定固件：校准曲线传导抗扰度测试系统NSG 40705传导抗扰度测试系统NSG 4070Windows 软件Windows 软件： 发生器模式Windows 软件：抗扰度模式软件：发生器菜单软件：抗扰度测试设定软件：EUT 监测设定6模拟端口数字端口NSG 4070前面板与RF 射频输出口传导抗扰度测试系统NSG 40707传导抗扰度测试系统NSG 4070电源电源供电110 / 230 VAC 50 / 60 Hz 自动调节建议110 V 时用保险丝F1建议230 V 时用保险丝F1无功率放大器时的功率消耗约80 W 1 A （慢）0.5 A （慢）20 W 模式：约215 W 4 A （慢） 1.6 A （慢）30 W 模式：约240 W 4 A （慢） 1.6 A （慢）75 W 模式：约415 W6.3 A（慢） 2.5 A（慢）通用数据物理参数8IEC/EN 61000-4-6应用，CDN 校准设定IEC/EN 61000-4-6应用，采用EM 钳的校准设定IEC/EN 61000-4-6应用，采用CDN 的EUT 设定带有内置功率放大器的组合式带有内置功率放大器的组合式传导抗扰度测试系统NSG 4070NSG 4070 与KEMZ 801和CAL 8019传导抗扰度测试系统NSG 4070IEC/EN 61000-4-6应用，电流注入探头校准设定功率建议: 考虑到6dB 衰减器、0.5dB 电缆损耗、耦合装置的最大插入损耗、具有80%调制深度的AM 后可达到的测试电平IEC/EN 61000-4-6应用，采用带监视探头的EM 钳注入设定放大器模块：20 W 30 W 75 W CDN:15 V EMF 18 V EMF 30 V EMF EM 钳（KEMZ 801）：8 V EMF 11 V EMF 17 V EMF 电流注入钳（CIP 9136）5 V EMF6 V EMF10 V EMF (typ.)带有内置功率放大器的组合式带有内置功率放大器的组合式10汽车电子产品BCI 测试应用，校准设置(使用外部功率放大器和定向耦合器以满足功率及频率范围要求)汽车电子产品BCI 测试应用，采用监测探头的EUT 设定NSG 4070汽车电子产品BCI 解决方案NSG 4070NSG 4070功率计Ch.1电平Ch.2前向功率Ch.3反向功率功率计Ch.1电平监测Ch.2前向功率Ch.3反向功率传导抗扰度测试系统NSG 407082-253290 C02 Dec. 201011传导抗扰度测试系统NSG 4070汽车电子产品BCI 测试应用，校准设置(使用两台功率放大器)IEC/EN 61000-4-20的应用可达1 GHz (使用外部功率放大器和定向耦合器以满足功率及频率范围要求，需要可选软件来控制场强探头)NSG 4070射频输出）NSG 4070使用端口功率计NSG 4070 datasheet 12配送信息NSG 4070系列产品配置组合式抗扰度测试系统NSG 4070、9 kHz-1 GHz RF 发生器和功率计（可选功率放大器）；USB 棒上远程控制软件；备用保险丝（2）；RS 232电缆（无需调制解调器）；电源线GB 、CH 、USA/JP 、EU ；LAN 电缆、交叉式、3 m ；键盘；操作手册ATN 6075，6 dB 衰减器，75 Watts NSG 4070MD 4070SW 4070北京特测电子仪器有限公司北京市东直门外大街46号天恒大厦1001室（100027）T + 86 10 8460 8080 F + 86 10 8460 8078******************** 传导抗扰度测试系统NSG 4070。
适配器浪涌标准
适配器浪涌标准
适配器浪涌标准是指针对电子设备中使用的适配器，在电源电压变化或突发电压浪涌时进行测试和认证的一项标准。
具体的适配器浪涌标准包括：
1. IEC 61000-4-2 静电放电标准，主要测试适配器在静电放电环境下的抗干扰能力。
2. IEC 61000-4-4 电压暂降标准，主要测试适配器在电源电压瞬间变化或降低时的稳定性。
3. IEC:61000-4-5 浪涌保护标准，主要测试适配器在电源电压突发浪涌时的保护能力。
适配器浪涌标准对于保护设备的安全和稳定运行起到了重要作用。
通过遵守这些标准，可以确保适配器的可靠性和稳定性，保证设备的正常工作和使用寿命。
