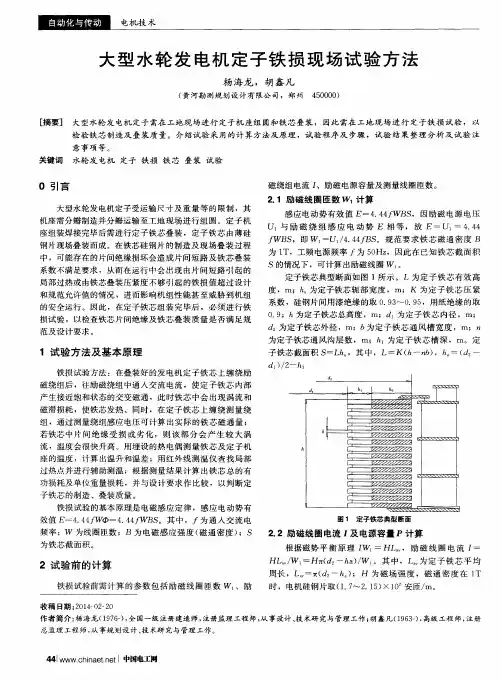

定子铁损试验措施
大型水轮发电机定子铁损现场试验方法
检验铁芯制造及 叠装质量 。介绍试验采 用的计算方 法及原理 ，试验程序及 步骤 ，试验 结果整理分析 及试验 注 意事项等 。
关键 词 水 轮 发 电机 定 子 铁 损 铁 芯 叠装 试 验
０ 引言
大 型水 轮发 电机定 子 受运 输 尺 寸 及 重 量 等 的 限制 ，其
磁 绕 组 电流 Ｊ 、励磁 电源容 量 及 测量 线 圈 匝数 。
定 子铁 芯 典 型 断面 如 图 １ 所 示 。Ｌ 为 定 子 铁 芯 有 效 高 度 ，ｍ；ｈ 为定 子铁 芯 轭 部 宽 度 ，ｍ； Ｋ 为 定 子铁 芯 压 紧 系数 ，硅 钢片 间 用漆 绝 缘 的取 ０ ． ９ ３ ４０ ． ９ ５ ，用 纸绝 缘 的取 ０ ． ９ ；ｈ 为 定 子铁 芯 总 高度 ，ｍ；ｄ 为 定 子 铁 芯 内 径 ，ｍ； ｄ 为定 子 铁 芯外 径 ，ｍ；ｂ 为定 子 铁 芯通 风槽 宽 度 ，ｍ ；
） ×１ ０ 安 匝／ ｍ。
２ 试 验 前 的计 算
铁损试验前需计算 的参数包 括励磁线 圈匝数 ｗ 、励
收 稿 日期 ： ２ ０ １ ４ — ０ ２ — ２ ０
作者简介 ： 杨海龙（ １ ９ ７ ６ 一 ） ， 全 国一级 注册 建造 师 ， 注册监理工程 师， 从 事设计 、 技 术研 究与管理工作 ； 胡鑫凡（ １ ９ ６ ３ 一 ） ， 高级 工程 师， 注册
杨 海龙 ，胡 鑫 凡
（ 黄河勘 测规 划设 计有 限公 司 ，郑 州 ４ ５ ０ ０ ０ ０ ）
［ 摘 要］ 大 型 水 轮 发 电机 定 子 需 在 工 地 现 场 进 行 定 子 机 座 组 圆和 铁 芯 叠装 ， 因此 需在 工 地 现 场 进 行 定 子 铁 损 试 验 ， 以
发电机定子铁芯损耗试验方案汇总
发电机定子铁芯损耗试验施工方案批准：初审：编制：设备管理部2015年01月14日发电机定子铁芯损耗试验方案一、施工项目简介我厂发电机为哈尔滨电机厂生产的QFSN-600-2YHG型汽轮发电机，发电机采用内部氢气循环，定子绕组水内冷，定子铁芯及端部结构件氢气表面冷却，转子绕组氢气内冷的冷却方式。
为了防止运行中因片间短路引起局部过热，甚至威胁到机组的安全运行，必须进行铁芯损耗试验。
二、施工方案1、施工准备1.1物资准备1.2人员准备哈尔滨电机厂现场服务人员负责密封垫更换工作，设备管理部电气专业人员配合。
1.3机械设备准备根据现场实际情况，准备扳手、螺丝刀、热成像仪等。
2、施工方案2.1试验原理在发电机定子铁芯上缠绕励磁绕组，绕组中通入一定的工频电流，使之在铁芯内部产生接近饱和状态的交变磁通，通常取励磁磁感应强度为1～1.4 T，铁芯在交变磁通中产生涡流和磁滞损耗，铁芯发热，温度很快升高。
同时，使铁芯中片间绝缘受损或劣化部分产生较大的局部涡流，温度急剧上升，从而找出过热点。
试验中用红外线测温仪测出定子铁芯、上下齿压板及定子机座的温度，计算出温升和温差；用红外线热成像仪扫描查找定子铁芯局部过热点及辅助测温；在铁芯上缠绕测量绕组，测出铁芯中不同时刻的磁感应强度，并根据测得的励磁电流、电压计算出铁芯的有功损耗。
把测量、计算结果与设计要求相比较，来判断定子铁芯的制造、安装整体质量。
2.2试验接线图W1:励磁绕组W2:测量绕组A：测量绕组电流表W：测量绕组功率表V2：测量绕组电压表2.3试验标准2.3.1《电力设备预防性试验规程》（DL/T 596-1996），励磁磁通密度为1.4T（特斯拉）下持续时间为45min,齿的最高温升不得超过25℃,齿的最大温差不大于15℃,单位铁损不得超过该型号硅钢片的允许值(一般在1T时为2.5W/kg).2.3.2《电力设备交接和预防性试验规程》（大唐集团公司Q/CDT 107 001－2005），磁密在1T下齿的最高温升不大于25℃，齿的最大温差不大于15℃，单位损耗不大于1.3倍参考值。
#9发电机定子铁芯损耗试验技术方案
技术方案项目名称：#9发电机定子铁芯损耗试验编制：审核：会签：批准：天津军粮城发电有限公司2011年7月26日发电机定子铁芯是由硅钢片叠合组装而成的。
由于制造和检修可能存在的质量不良，或在运行中，由于热和机械力的作用，可引起片间绝缘损坏，造成短路，在短路区域形成局部过热，引起发动机定子线圈绝缘损伤，从而威胁机组的安全运行。
所以发电机在交接时或运行中，对铁芯绝缘有怀疑时，或铁芯全部或局部修理后，或发电机定子打槽楔前后，需进行定子铁芯的损耗试验，以测量铁芯单位质量的损耗，测量铁轭和齿的温度，检查各部温升是否超过规定值，从而综合判断铁芯片间的绝缘是否良好。
一试验目的通过发电机定子铁芯损耗试验测量定子铁芯单位损耗，测量铁轭和齿部温度，检查各部温升是否超过标准值，综合判定片间绝缘是否良好，有无短路。
二发电机参数型号：QFSN-350-2 额定功率：350MW 额定电压：20kV 额定电流：11887A 功率因数：0.85 频率：50Hz 转速：3000r/min 定转子绝缘等级：F 生产厂家：哈尔滨电机厂有限责任公司投运日期：2010年7月三试验依据及标准1 DL/T596-1996 《电力设备预防性试验规程》与华北电网有限公司《电力设备交接和预防性试验规程》。
2 磁密在1T下持续试验时间为90min，齿的最高温升不大于25K，齿的最大温差不大于15K，单位损耗不大于1.3倍参考值。
对直径较大的发电机试验时应注意校正由于磁通密度分布不均匀所引起的误差。
3 试验时的各部分温升及损耗值与出厂值比较应无明显增大。
三试验方法1 试验原理接线定子铁损试验一般接线如图1所示，由于励磁线圈W1和测量线圈W2集中布置，对大型发电机因其漏磁对试验结果影响较大。
图中测量线圈W2应布置于磁通均匀或接近均匀的区域。
将发电机转子抽出后，定子绕组应三相短路接地。
如定子绕组有尚未消除的接地点时，则绕组只需短路，不可再接地，以免多点接地使铁芯烧坏。
定子铁芯铁损的试验和测试
定子铁芯铁损的试验和测试定子铁芯铁损的试验（1）概述定子铁损试验是检验发电机定子铁芯装配质量的重要方法，也是检验铁芯自身绝缘性能的重要工序。
其基本试验方法是在定子铁芯上缠绕若干组激磁绕组，通入50H Z交流电压，电流在定子铁芯中产生磁场的同时产生涡流与磁滞损耗，使铁芯发热。
通过测量绕组得到的感生电压与激磁电流的有功功率损耗及温度，计算出单位重量铁芯损耗与温升（W/kg）,比较判别铁芯叠装质量。
（2）用于定子铁损试验的计算参数1）发电机技术参数：发电机型号：SF100-68/10350SF20-44/6500额定容量额定功率100 MW20 MW额定功率因数（滞后）（滞后）额定电压额定电流额定频率50Hz额定转速minmin2）铁芯参数及试验计算参数（发电机定子结构参数计算）定子铁芯外径D1（mm）定子铁芯内径D2（mm）定子铁芯高度h （mm）定子铁芯磁轭高度（估算）h a=（D1-D2）/2-h c（cm）通风沟高度b （mm）通风沟数量n 槽深h c（mm）硅钢片安匝数H0 （安匝/cm）槽型尺寸h e x槽宽填充系数K= 选择电源频率f=50 （Hz）选择激磁电压U=400（V）试验磁通密度B= 1T （理论数值）3）试验参数计算铁芯有效高度L = K x（h-n x b）（mm）定子铁芯磁轭截面积S=L x h a （em2）激磁线圈匝数的计算W l =U x 104/ x f x S x B （匝）激磁线圈的电流和功率1= n X ( D-h ) X H o /WI (A)P1=1 X U X 10-3(kVA)测量线圈匝数的计算 W m F(UJU) X W (匝)，其测量电压为激磁线圈电缆截面积：按每平方毫米(铜线)电流密度不大于 3安培选择，采用铜芯橡套绝缘软线。
(3)定子铁损试验原理接线图发电机定子铁芯铁损试验接线图(4)发电机定子铁损试验设备及仪表选择配置序号名称型号格规单位数量备注1 低压开关柜 ,1000A 面 12 电压互感器，级台 13 标准电流互感器 1000/5A ，级台 14交流电压表0 ?450V块2(V )。
发电机定子铁心损耗试验方案
#1发电机定子铁芯损耗试验方案批准：会审：编制：王太国胡丹设备管理部2010年10月20日#1发电机定子铁芯损耗试验措施一、组织措施本次#1机A修发电机抽转子检查发现铁心风道齿条、铁芯本体风道齿条、穿心螺杆剩余紧力过小，由上海电机厂技术人员进行紧力补偿处理。
检修处理后发电机铁芯进行铁耗试验以检验确认各部无受损情况，因试验涉及面广危险性高，为确保试验能顺利开展特成立#1发电机定子铁芯损耗试验小组。
组长：胡林副组长：张宏、王太国小组成员：张朝权（电机厂）、计磊（电机厂）、许军、杨光明、黄敬、杨彬、省电科院试验人员、国电山东、运行部当值值长、机组长等。
工作小组具体负责整个试验方案的执行，具体分解如下：省电科院试验人员：对试验的正确性、安全性负责；审编试验技术方案；完成试验所有仪器的正确接线、数据收集整理；负责整个试验过程的指挥。
上海发电机厂技术人员：负责试验前定子膛类工作结束并检查未残留任何工器具、剩余材料、杂物等。
对整个试验全过程监督。
对正确试验方法下不损伤发电机负责。
运行部：负责试验准备工作中#1机6kv A段运行方式、负荷倒换操作，以及试验电源的送电工作。
按照《运行事故处理规程》相关规定，对试验过程中发生异常（如6kv失电）的事故处理。
设备部：对试验的必要性、可行性、正确性负责； 6kv开关保护定值修改整定等，全过程配合电科院试验人员进行试验。
安二公司：负责完成试验前各项准备工作，负责发电机出线三相短路、励磁线圈的敷设接线工作,励磁电缆检查试验工作，全过程配合电科院试验人员进行试验。
二、预控措施1、试验前试验人员现场对参加试验的人员进行技术交底，在试验前必须确认运行方式是否满足要求，严防因6kv A段失电影响#2机组的正常运行。
运行人员提前熟悉试验方案并做好事故预想。
2、二次保护班按试验方案计算参数，提前把6kv试验电源开关的保护定值整定好，避免保护误动、拒动。
3、运行部按照试验方案条件需求做好运行方式的调整，避免因试验时电流不平衡6kvA段跳闸后对运行机组和公用系统的影响。
发电机定子铁损试验技术方案
目录定子铁损试验技术方案 (2).1 概述 (2).1.1 概述 (2).1.2 试验目的 (2).1.3 试验基本原理 (2).2 编制依据 (2).3 试验计算 (3).4 试验 (4).5 安全措施 (7).6 试验仪器仪表 (8).7 试验结果整理 (8).8 试验表格 (8)定子铁损试验技术方案.1 概述.1.1 概述水电站水轮发电机组设备由水电设备有限公司制造供货。
定子机座由8瓣组成，外径Ф14100mm，定子铁芯内径Ф13400mm，定子铁芯高度1578mm。
铁芯共由44小段组成，中间有43个通风沟。
铁芯重129t。
定子在安装间内进行机座组圆、合缝焊接、铁芯叠装等工作，铁损试验在定子组装叠片完毕，定子下线开始之前进行。
.1.2 试验目的发电机定子铁芯是由薄硅钢片现场叠装而成。
在铁芯硅钢片的制造或现场叠装过程中，可能存在片间绝缘损坏，从而造成片间短路。
为了防止运行中因片间短路引起局部过热，甚至威胁到机组的安全运行，在定子铁芯组装完成后，必须进行铁损试验，以检查铁芯片间绝缘是否短路，压紧螺栓是否压紧。
试验中，测量定子铁芯的总有功损耗、磁轭的温度，查找局部过热点，从而计算出铁芯的单位损耗及温升，发现可能存在的局部缺陷，综合判断定子铁芯的制造、安装质量是否符合设计要求。
.1.3 试验基本原理铁损试验的基本原理是：在叠装完成的发电机定子铁芯上缠绕励磁绕组，绕组中通入交流电流，使之在铁芯内部产生接近饱和状态的交变磁通，从而在铁芯中产生涡流和磁滞损耗，使铁芯发热。
同时，使铁芯中片间绝缘受损或劣化部分产生较大的涡流，温度很快升高。
用埋设的热电偶测量铁芯、上、下压板及定子机座的温度，计算出温升和温差；用红外线测温仪查找局部过热点及辅助测温；在铁芯上缠绕测量绕组，测量其感应电压，计算出铁芯总的有功损耗。
根据测量结果与设计要求比较，来判断定子铁芯的制造、安装质量。
.2 编制依据(1)GB50150-91 《电气装置安装工程电气设备交接试验标准》(2)SD287-88 《水轮发电机定子现场组装工艺导则》(3)主机厂家图纸及安装说明书铁芯内径d1=13400 mm铁芯外径d2=14100 mm铁芯高h=1578 mm铁芯压紧系数取k=0.96通风沟宽度b=6 mm通风沟数量n=43硅钢片安匝数取H=1.7安匝/厘米槽深h1=159.6mm2)计算(1)铁芯有效长度L=k×（h-n×b）=0.96*（1578-43*6）＝1267.2mm=126.7cm(2)铁芯轭部宽度ha=（d2-d1）/2-h1=（14100-13400）/2-159.6＝190.4mm=19.04cm(3)铁芯截面积S=L×ha=126.7*19.04＝2412.368cm2 =0.2412 m2(4)励磁线圈匝数W1=U1/(4.44f×S×B)×108=162.214（取B=1.05×104高斯）考虑到压降的影响，取W1=184匝(5)励磁绕组电流I=π（d2- ha）H/ W1=40.4A （令H=1.7）(6)电源容量P=3U1I=699.7KVA若测量线圈取W2=1匝，则测量电压U2= U1 W2/ W1=10000/184=54.35V励磁线圈导线的选择：按每mm2载流量3.5A计算，所需励磁电缆芯线截面积为40.4 /3.5=11.54mm2，拟选用25mm2的10KV电缆缠绕，缠绕长度约为1122米，过渡长度为260米，所需励磁电缆长度约为1382米。
定子铁损试验分析
###电站2#机定子铁损试验压降分析一、试验目的铁芯磁化试验是在定子铁芯堆积、初步压紧完成后进行，其目的就是确认定子铁芯硅钢片设计制造、现场堆积、压紧等整体质量，检查铁片间是否有短路情况，绝缘是否良好。
发电机定子铁芯是由薄硅钢片现场叠装而成，在铁芯硅钢片的制造或现场叠装过程中，可能存在片间绝缘损坏，从而造成片间短路。
为了防止运行中因片间短路引起局部过热，甚至威胁到机组的安全运行，在现场定子铁芯组装完成后，必须进行铁芯磁化试验。
二、试验基本原理及方法在发电机定子铁片堆积、压紧后的铁芯上缠绕励磁绕组，绕组中通入一定的工频电流，使之在铁芯内部产生接近饱和状态的交变磁通，通常取激磁磁感应强度为1~1.2 T，铁芯在交变磁通中产生涡流和磁滞损耗，使铁芯发热，温度很快升高。
同时，使那些铁芯中片间绝缘受损或劣化部分产生较大的局部涡流，温度急剧上升，从而找出过热点。
试验中用红外线测温枪与酒精温度计测出定子铁芯、上下齿压板及定子机座的温度，计算出温升和温差；用红外线测温仪扫描查找定子铁芯局部过热点及辅助测温；在铁芯上缠绕测量绕组，测出铁芯中不同时刻的磁感应强度，并根据测得的励磁电流、电压计算出铁芯的有功损耗。
把测量、计算结果与设计要求相比较，来判断定子铁芯的制造、安装整体质量。
三、基本参数试验前需要计算励磁绕组的匝数、励磁电流大小及变压器的容量，计算中用到的基本参数如下。
铁芯外径：D1=6700mm铁芯内径：D2=6000mm铁芯高度：L1=1506 mm通风沟宽度：b=6mm通风沟数：n=41定子槽深：hc=137mm叠压系数：K1取1铁心有效高度：L=K1(L1-n* b)=1*（1506-41*6）=1260mm铁心轭部高度：h=(D1-D2)/2- hc=213mm铁芯有效截面积：Q=L*h=0.26838m2励磁绕组安匝数：AW=π*(D1-h)*aw=3870.1442(安匝)aw单位长度安匝数取1.9安匝/cm、单匝测量线圈电压：U=4.44*f*Q*B=4.44*f* L*h *B=59.58VB—试验磁通密度，计算时取B=1T f电源频率取50Hz四、试验电源的选择及试验接线方式1、试验电源的选择试验电源电压的选择根据施工现场电源电压等级有400V和10kV。
浅谈水轮发电机定子铁损试验方法
浅谈水轮发电机定子铁损试验方法摘要：为了确保水轮发电机定子铁芯装配精确性，需要对其进行定子铁损试验。
科学进行定子铁损试验，可以对发电机定子铁芯装配质量进行有效检验，同时检验铁芯自身具备的绝缘性能。
因此本文将结合J水电站实际案例，研究水轮发电机定子铁损试验方法，以期为相关试验提供参考、借鉴。
关键词：水电站；水轮发电机；定子铁损；试验方法前言：发电机能量损失就可以称之为定子铁损，造成这种情况的主要原因为发电机在运行过程中，铁芯内部会生成涡流，在经过铁芯时，铁芯内部就会生成热能，从而消耗能量，因此将其称之为铁损。
在铁损中主要包含磁性材料产生的磁滞损耗、涡流损耗与剩余损耗，其单位是W/kg[1]。
铁磁材料的磁介质可以看作磁滞损耗，其会在一定的励磁磁场基础上生成固有损耗；磁通出现交变过程中，铁芯生成感应电动势，从而发生感应电流，电流主要为旋涡状态，因此可以将其称之为涡流损耗；感应电流可以使铁芯电阻生成损耗，可以将其理解为涡流损耗，除了磁滞损耗与涡流损耗之外的损耗，即剩余损耗，但其并不会占据较大的比重，因此可以忽略。
定子铁损会对发电机的运行效率产生严重影响，甚至还会出现铁芯内部短路造成的局部过热问题，使铁芯绝缘与定子线圈绝缘快速老化，更有甚至，还会使铁芯被烧损或出现线圈击穿的严重事故。
因此采用有效试验，可以对定子铁芯绝缘情况进行有效检查。
一、J水电站背景介绍J水电站属于坝式水电站，电站的主要作用为发电，同时还具备航运、防洪等功能，主要负责华东电网调峰、调频与事故备用等相关任务。
为了充分满足华东电网调峰调频电源需求，2017年对2#机组进行了扩容改造。
本文进行试验的就是J水电站2#机组，对水轮发电机铁损试验方法进行分析。
二、水轮发电机定子铁损试验要求在本次试验中，主要参考标准包含：《发电机定子铁芯磁化试验导则》GB/T20835-2007、中华人民共和国电力行业标准《电力设备预防性试验规程》DL/T596-1996中的相关规定。
