螺纹规检测方法及标准

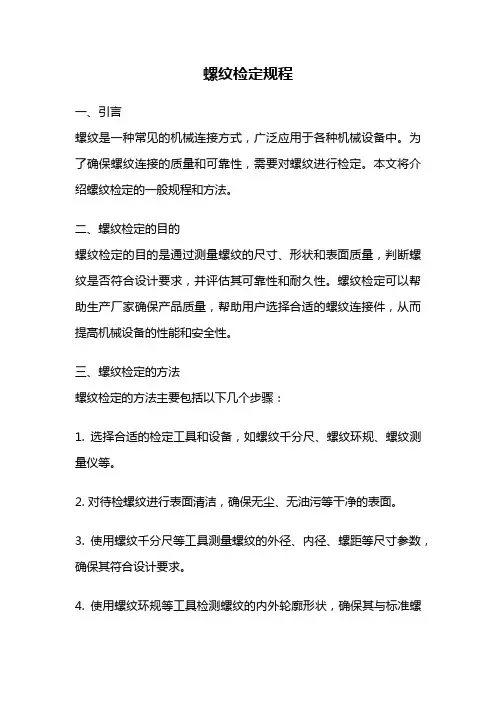

螺纹检定规程
螺纹检定规程一、引言螺纹是一种常见的机械连接方式，广泛应用于各种机械设备中。
为了确保螺纹连接的质量和可靠性，需要对螺纹进行检定。
本文将介绍螺纹检定的一般规程和方法。
二、螺纹检定的目的螺纹检定的目的是通过测量螺纹的尺寸、形状和表面质量，判断螺纹是否符合设计要求，并评估其可靠性和耐久性。
螺纹检定可以帮助生产厂家确保产品质量，帮助用户选择合适的螺纹连接件，从而提高机械设备的性能和安全性。
三、螺纹检定的方法螺纹检定的方法主要包括以下几个步骤：1. 选择合适的检定工具和设备，如螺纹千分尺、螺纹环规、螺纹测量仪等。
2. 对待检螺纹进行表面清洁，确保无尘、无油污等干净的表面。
3. 使用螺纹千分尺等工具测量螺纹的外径、内径、螺距等尺寸参数，确保其符合设计要求。
4. 使用螺纹环规等工具检测螺纹的内外轮廓形状，确保其与标准螺纹配合良好。
5. 使用螺纹测量仪等设备检测螺纹的表面质量，如粗糙度、平整度等，确保其满足要求。
四、螺纹检定的规范螺纹检定的规范应根据具体的标准或技术要求进行制定，一般包括以下几个方面：1. 检定对象：明确需要检定的螺纹类型、尺寸范围和检定要求。
2. 检定方法：明确使用的检定工具和设备，以及具体的检定步骤和操作要求。
3. 检定标准：明确参考的标准或技术文件，并注明检定结果的评定标准和要求。
4. 检定记录：记录每次检定的日期、检定人员、检定结果等信息，并保存为检定记录。
五、螺纹检定的注意事项在进行螺纹检定时，需要注意以下几个事项：1. 检定工具的选择和校准：检定工具应选择合适的型号和规格，并定期校准，确保其测量准确度。
2. 检定环境的控制：螺纹检定应在干燥、无尘、无振动的环境下进行，以避免外界因素对检定结果的影响。
3. 检定人员的技术要求：检定人员应具备一定的螺纹检定知识和操作技能，以确保检定结果的准确性和可靠性。
4. 检定周期和频率：根据具体的使用情况和要求，制定合理的检定周期和频率，确保螺纹连接的可靠性和安全性。
螺纹通止规检测方法
螺纹通止规检测方法螺纹通止规是一种常用的测量工具，用于测量螺纹内径和外径的尺寸。
它具有简单易用、精度高等特点，在制造业中得到了广泛应用。
本文将重点介绍螺纹通止规的检测方法。
一、螺纹通止规的结构螺纹通止规通常由夹紧螺母、测量杆、可调式测量爪、可调式止口等部分组成。
其中，夹紧螺母用于固定测量杆，可调式测量爪用于测量螺纹内径，可调式止口用于测量螺纹外径。
二、螺纹通止规的检测方法1. 检查螺纹通止规的表面是否有磨损、腐蚀等情况，并清洁表面。
2. 使用外观检查方法对螺纹通止规进行初步检测，主要是检查零件间的配合是否正常，各部分是否完好，是否有裂纹等。
3. 使用外径千分尺或内径千分尺对螺纹通止规的测量杆进行检测，检测其是否符合标准尺寸要求。
4. 使用螺纹环规检测螺纹通止规的可调式测量爪和可调式止口，检测其测量范围和精度是否符合标准要求。
5. 使用螺纹环规对螺纹通止规进行检测，检测其测量误差是否在允许范围内。
具体检测方法是将螺纹通止规插入标准螺纹孔中，按照标准方法进行测量。
6. 在测量过程中，要注意保持螺纹通止规的垂直度和水平度，避免测量误差。
三、注意事项1. 螺纹通止规在使用前应进行检查和清洁，以确保其正常工作。
2. 在使用过程中，要根据具体情况选择合适的测量爪和止口，避免测量误差。
3. 在插入螺纹孔时，要注意避免过度插入，以免损坏螺纹。
4. 使用螺纹通止规时，要避免与硬物摩擦，以免造成表面损伤。
5. 在存放螺纹通止规时，要避免长时间放置于潮湿、高温或有腐蚀性气体的环境中，以免影响其使用寿命。
螺纹通止规是一种常用的测量工具，在制造业中应用广泛。
正确的使用和检测方法可以保证其精度和使用寿命，提高生产效率和产品质量。
螺纹塞规 检验标准
螺纹塞规检验标准螺纹塞规检验标准。
螺纹塞规是用于检验螺纹的工具，它的准确性和可靠性对产品质量起着至关重要的作用。
螺纹塞规检验标准是为了保证螺纹塞规的使用效果和产品质量，制定的一系列规范和标准。
下面我们将详细介绍螺纹塞规的检验标准。
首先，螺纹塞规的外观检验是非常重要的一项内容。
在外观检验中，需要检查螺纹塞规的表面是否平整，无明显的划痕和变形。
同时，还需要检查刻度线是否清晰，刻度值是否准确。
这些都是保证螺纹塞规正常使用的基本要求。
其次，螺纹塞规的尺寸检验也是必不可少的。
尺寸检验需要使用相关的测量工具，如千分尺、游标卡尺等，对螺纹塞规的各个尺寸进行精确的测量。
尺寸检验的结果需要符合国家标准或相关的技术要求，以确保螺纹塞规的精度和稳定性。
另外，螺纹塞规的功能检验也是不可或缺的一部分。
功能检验需要模拟实际使用情况，对螺纹塞规的插入、旋转和固定等功能进行检验。
通过功能检验可以判断螺纹塞规是否能够准确地检测螺纹的质量，以及是否能够满足产品的要求。
此外，螺纹塞规的材质和硬度也需要进行检验。
材质和硬度的检验可以通过金相显微镜、硬度计等设备进行。
合格的材质和硬度可以保证螺纹塞规具有足够的耐磨性和使用寿命。
最后，螺纹塞规的包装和标识也需要进行检验。
包装和标识的检验主要是检查产品是否完整无损，标识是否清晰可辨认。
合格的包装和标识可以保证产品在运输和使用过程中不受损坏，并且方便用户正确识别和使用。
总之，螺纹塞规的检验标准涉及到外观、尺寸、功能、材质、硬度、包装和标识等多个方面。
只有严格按照相关标准进行检验，才能保证螺纹塞规的质量和可靠性，为产品的生产和质量控制提供有力的保障。
希望本文对螺纹塞规的检验标准有所帮助，谢谢阅读！。

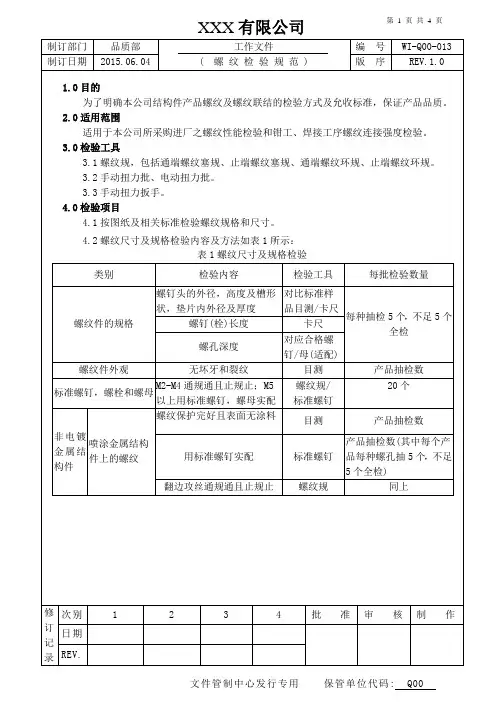

螺纹检验规范
品质部
工作文件
(螺 纹 检 验 规 范)
编号
WI-Q00-013
制订日期
2015.06.04
版序
REV.1.0
1.0目的
为了明确本公司结构件产品螺纹及螺纹联结的检验方式及允收标准，保证产品品质。
2.0适用范围
适用于本公司所采购进厂之螺纹性能检验和钳工、焊接工序螺纹连接强度检验。
3.0检验工具
GB/T16823.1-1997螺纹紧固件应力截面积和承截面积
GB/T16823.2-1997螺纹紧固件通则
《压铆件拧紧力PEM标准》
制订部门
品质部
工作文件
(螺 纹 检 验 规 范)
编号
WI-Q00-013
制订日期
2015.06.04
版序
REV.1.0
表3螺纹联结拧紧力矩允收标准
螺纹规格
35钢螺纹拧紧力矩(kgf. cm)
20钢螺纹拧紧力矩(kgf. cm)
6063(LD31)铝合金螺纹拧紧力矩(kgf. cm)
其它铝合金螺纹拧紧力矩(kgf. cm)
见4.4节
手动扭力批
机柜或机架每批抽检1个产品，其它每批抽检3个产品(其中每个产品上每种螺孔抽5个，不足5个全检)
螺纹联结件外观
无塑性变形，裂纹或断裂现象，弹垫压平
目测
产品抽检数
铆接螺钉铆接强度
见4.6节
手动扭力批
抽检3个产品(其中每个产品每种螺孔抽5个，不足5个全检)
铆接，焊接螺钉联结强度检验
见4.7节
手动扭力批
同上
4.4螺纹联结拧紧力矩检验方法：(耳听/目测)
4.4.1按表3力矩检验值调整好手动扭力批(或手动扭力扳手)的力矩参数，然后用手动扭力批(或手动扭力扳手)拧紧预紧后的螺钉(或螺栓)，听到喀嚓声后，如螺钉(母)已被转动，则为不良，如螺钉没有被转动，则为合格。

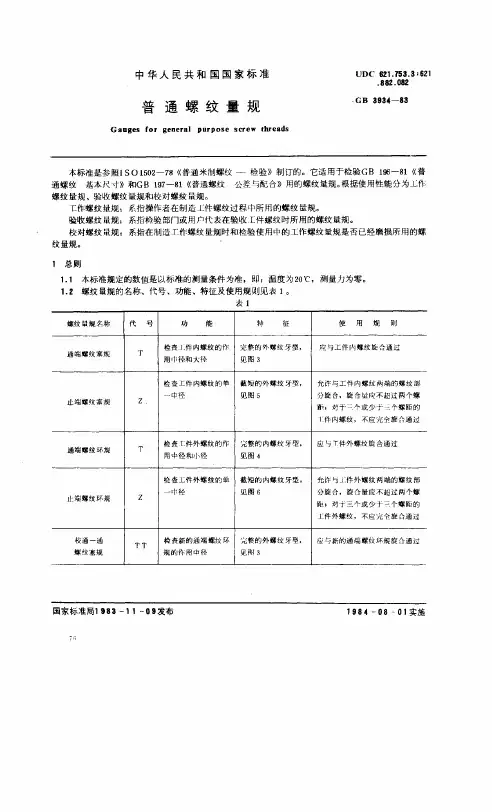

普通螺纹量规测量校准手册
一
1 4
9
8
1 5
2
6
1 6
1. 25
卜 一 1 2
g5
}
1 8
1 1
9
1 8
8
1 2
2 1
1. 75
1 5
1. 15
大于20 1 0至35
大于35 0 1至50 大于50 7 0至60
2 3
1 4
1 2
2 2
1 2
1 6
2. 55
2 1
1. 95
1 5
RP
GB 9 4 8 33- 3
表4
}E 1.3 .5 .8117 m .21.41.71 1 " 一50一5.一5 1 . S {.51. 1 1 一5 0 . 0 一}0 { 5 1 1 0. . 03 0 1
2. 5
3 3. 1 . 1 5 5 4
4坛5 .
完整螺纹牙型 的半角公差7, k
D,
D , sd z
es
E/
GB 9 4 8 3 3- 3
续表 2
符 号
代
表
的
名
称
或
意
义由中径线和牙侧直线部分顶端 ( 向牙顶一侧)之间的径向距离
在截短螺纹牙型的轴向剖面内,由中径线和牙侧直线部分末端 ( 向牙底一侧)之间的径向距离
原始三角形高度
州
由通端或止端螺纹环规中径公差带的中心线分别到 " 校通一通"螺纹塞规或 " 校上一通"螺纹塞规由 径公差带中心线之间的R离 F
夕
1 11 5 3}1 211 111 0}9
9 } 8 8 1
6}8 415 3 16 2 1 1}7 0 4 10 3 11 2 15 川 8 11 1 6
螺纹塞规检测标准
螺纹塞规检测标准螺纹塞规是一种常见的测量工具，它被广泛应用于机械加工和装配工作中，用于测量螺纹孔和螺纹插销的质量。
螺纹塞规检测标准是指在使用螺纹塞规进行产品检测时应遵循的一系列规定和要求，旨在保证产品质量和工艺标准的符合性。
本文将从螺纹塞规的基本原理、检测标准的制订、检测方法和检测结果的判定几个方面进行详细阐述。
一、螺纹塞规的基本原理螺纹塞规是一种测量工具，它的测量原理是基于螺纹的相互配合原理。
螺纹塞规的外形是一个精确制造的具有螺纹的插销，它的与螺纹孔的质量和尺寸相匹配。
当螺纹塞规插入螺纹孔内，如果两者质量和尺寸相符合，螺纹塞规将顺利进入螺纹孔中，反之，如果存在不符合的情况，螺纹塞规将无法顺利插入或者插入困难。
二、螺纹塞规检测标准的制订制定螺纹塞规检测标准的目的是为了规范产品的质量和工艺要求，确保产品的可靠性和一致性。
螺纹塞规检测标准应根据具体的产品特性和使用要求制订，包括螺纹塞规的尺寸、材料、加工精度、使用要求等内容。
在制订螺纹塞规检测标准时，应参考国家有关标准和国际通用标准，并根据实际情况作出适当调整和补充。
三、螺纹塞规检测方法螺纹塞规的检测方法主要包括外观检查、尺寸测量和螺纹质量检查三个方面。
外观检查主要是对螺纹塞规的表面状态、加工精度和标记等进行检查，确保产品外观无明显缺陷和损伤；尺寸测量主要是通过精确的测量工具对螺纹塞规的尺寸进行测量，包括直径、长度、角度等参数；螺纹质量检查主要是通过将螺纹塞规插入螺纹孔内，检测螺纹的匹配程度和插入的顺畅程度。
四、螺纹塞规检测结果的判定螺纹塞规的检测结果主要根据螺纹的质量和尺寸来进行判定。
螺纹质量的判定主要是通过螺纹的插入顺畅度和稳定性来判断，如果插入困难或者无法插入，则说明螺纹存在质量问题；螺纹尺寸的判定主要是通过与螺纹塞规的尺寸比对，比较其差异大小，根据国家标准和工艺要求进行判定。
综上所述，螺纹塞规检测标准是一项非常重要的工作，它直接关系到产品的质量和工艺水平。
螺纹环规检测方法【干货技巧】
一般情况下，螺纹环规的检测方法有两种，下面一起来详细了解一下吧。
螺纹环规综合检测方法：螺纹校对量规用于综合测量螺纹作用中径，是国家标准GB3934-2003及计量检定规程JJG 888-1995规定对普通螺纹测量结果最终的判定方法。
该方法源于1905年英国人发明的泰勒原则。
螺纹环规的通端用螺纹校对量规，TT、TZ及TS检验；止端用ZT、ZZ 及ZS检验。
它的优点是具有较好的经济性，可以保证装配，对于生产工艺水平较高的制造商，在螺距、半角有保证的情况下，使用它可以较好地控制螺纹质量。
但是，这种方法也有它的缺点，缺点是螺纹的质量保证水平低，存在技术漏洞。
比如无法知道螺纹单个参数的具体尺寸值，而且由于螺纹环规本身精度较高，螺纹校对量规的公差与螺纹环规的公差少不了多少，同样都合格的两个校对规可能出现相反的结果，存在许多争议。
另外由于螺纹环规规格的多样性，对于检测机构来说，螺纹校对量规很难全部配齐。
螺纹环规测长机测量单一中径:用测长机测量螺纹环规的单一中径有两种方式，一种是测钩，一种是T形双球量杆。
通过接触法以标准环规与被测螺纹环规进行比较测量得出螺纹环规的单一中径J。
该方法的优点是对于M4以上的螺纹环规基本都能够检测，所以该方法在经济许可的情况下应用较为普遍。
但是由于测长机测量的是螺纹环规的单一中径，它与校对规的方法有时是矛盾的。
比如螺纹环规成椭圆形，螺纹环规与测长机的测量结果往往是相反的。
另外由于单一中径测量结果通常是根据螺距、牙形角的名义值计算出来的。
所以对于螺距、半角控制不严的情况存在较大的不确定因素。
而且对于许多美国制造的的三段式可调式螺纹环规，由于其不是规则的圆形，环规实际作用的地方一般不在测量轴线上，所以测量结果会比实际值大许多。
好了，以上就是螺纹环规的检测方法介绍了，希望可以帮助到大家哦！扩展资料：维护与保养：螺纹环规使用完毕后，应及时清理干净测量部位附着物，存放在规定的量具盒内。
生产现场在用量具应摆放在工艺定置位置，轻拿轻放，以防止磕碰而损坏测量表面。
螺纹检验规范
螺纹检验标准
圆柱形螺纹综合测量：
1. 清洁：
必须先将螺纹通.止端工作量规和工件清洁干净.
2. 目视检查外观：
2.1 螺纹规：不能有碰伤凸起，缺肉
2.2 工件：目视牙形应光滑；牙形应完整；无双眼皮；没有崩牙；牙尖大小应一致；看是否太平或太尖.；内螺纹牙尖不能太平；〔螺纹小径太大〕；.外螺纹牙尖不能太尖.〔螺纹中径太小〕；是否有铸造缩孔〔缩孔大小不能超过一牙〕；第一牙起始部位没有毛刺
3. 用螺纹规综合检查：〔三指法：大拇指、食指、中指〕
3.1 通端工作量规可轻松旋入工件直至底部，并不可太旷.〔三指法〕
3.2 止端工作量规旋入工件牙数不能超过1.5牙以上〔三指法〕
4．螺纹底孔直径：用游标卡尺或专用光滑极限塞规检查〔通、止端〕螺纹规格钻头直径底孔下公差底孔上公差
M4 x 0.75 Φ3.2 Φ3.106 Φ3.326
M6 x 1.00 Φ5.0 Φ4.917 Φ5.153
M8 x 1.25 Φ6.8 Φ6.647 Φ6.912
M10 x 1.5 Φ8.5 Φ8.376 Φ8.676
Sperilok M10 x 1.5 底孔Φ9.02max
5. 螺纹深度：〔盲螺纹孔〕
螺纹规无效牙不超过1/4牙
用卡尺测量螺纹规全长L1并记录，将螺纹规旋入盲螺纹孔到底，用卡尺测
深杆测量螺纹规长度L2并记录，用L1减去L2得到螺纹深度。
6. 通螺纹孔
6.1 螺纹规通端长度大于螺纹孔长度时，应将螺纹规旋到另一端出头到有效牙位置
6.2 螺纹规通端长度小于螺纹孔长度时，应将螺纹规通端从螺纹通孔的两端分别旋入
质量部：
2021.2..24。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹规检测方法及标准
螺纹规（ThreadGauge）是用来检测螺纹尺寸和形状的工具，它对于确保螺纹的质量和互换性至关重要。
螺纹规检测方法及标准通常包括以下几五个方面。
1.螺纹规的类型：
通规（GoGauge）：用来检测螺纹的最大实体尺寸，确保螺纹能够通过。
止规（NoGoGauge）：用来检测螺纹的最小实体尺寸，确保螺纹不会过紧。
环规（RingGauge）：用来检测螺纹的外径和内径。
塞规（PlugGauge）：用来检测螺纹的内径。
2.检测方法：
综合检验：使用通规和止规对螺纹的作用中径和单一中径进行检验，以及使用光滑极规对实际顶径进行检验。
单项检验：分别对螺纹的牙型、螺距、中径、顶径等参数进行单独检验。
3.检测标准：
国际标准：如ISO、ASTM等标准，它们定义了螺纹的尺寸、形状和公差。
国家标准：不同国家可能有自己的螺纹标准，如中国的GB/T标准、美国的ANSI/ASME标准等。
4.检测步骤：
校准：确保螺纹规已经校准，并且在使用前进行适当的维护。
准备：将螺纹规和被测样品放置在标准恒温实验室中，达到温度稳定。
测量：使用螺纹规对被测样品的螺纹进行测量，确保螺纹规与样品的接触良好。
记录：记录测量结果，并与标准进行比较。
判定：根据测量结果和标准，判断螺纹是否合格。
5.注意事项：
环境控制：确保测量环境符合标准要求，如温度、湿度等。
操作规范：遵守正确的操作程序，以减少测量误差。
设备维护：定期对螺纹规进行校准和维护，以保证其精度和可靠性。
螺纹规检测是确保螺纹加工质量和互换性的重要环节，正确的检测方法和遵守相关标准对于提高产品质量和效率至关重要。
