大、小球分拣传送机械PLC控制梯形图的设计与调试

大、小球分拣传送机械PLC控制梯形图的设计与调试

目录引言 (1)第一章课程设计要求及任务 (2)1.1设计要求 (2)1.2设计任务 (2)第二章系统总体方案设计 (2)2.1大、小球分拣传送机械系统的功能 (2)2.2大、小球分拣传送机械系统的结构 (3)2.3大、小球分拣传送机械的设计思想 (3)2.4主电路设计 (3)2.5确定I/O信号数量,选择PLC的类型 (3)2.6确定电器元件I/O分配表 (4)2.7控制系统的接线图 (4)第三章控制系统设计 (4)3.1大、小球分拣传送机械的运行流程 (4)3.2大、小球分拣传送机械控制程序流程图 (6)3.3大、小球分拣传送机械控制程序的梯形图 (6)3.4大、小球分拣传送机械控制程序的语句表 (6)第四章结束语 (9)参考文献 (10)引言本课程设计主要对PLC程序的结构、特点、各器件的性能以及对被公职对象的控制过程进行具体研究,并通过PLC来实现对大小球分拣系统的控制,随着工业自动化、机械化进程的加速,自动控制正在逐步取代传统的人工控制,在改善工作人员的工作环境的同时也使生产效率大大提升,为了最大限度的满足被控制对象和生产过程的控制。

在本课程设计中对于一些原来用继电接触器线路不易实现的要求,试用PLC后,将很容易实现。

在满足控制要求前提下,采用多种控制模式来对被控制对象进行安全可靠的控制操作,使功能更加全面,其中包括手动控制,自动控制模式,使其操作更强,便于企业各类人员操作,另外,该系统的手动控制模式,也使生产设备的检测和维护更加方便。

关键字PLC,大小球分拣,机械臂第一章课程设计要求及任务1.1设计要求1.大、小分拣传送机械示意图2. 控制要求:(1)机械臂起始位置在机械原点(见图),为左限、上限并有显示。

(2)有起动按钮和停止按钮控制运行,设停止时机械臂必须已回到原点。

(3)起动后,机械臂动作顺序为:下降→吸球→上升(至上限)→右行(至右限)→下降→释放→上升(至上限)→左行返回(至原点)。

plc大小球分拣图

plc大小球分拣图
课题名称:基于PLC的大小球分拣系统设计
本课题研究的主要内容和拟采用的研究方案、研究方法或措施
研究的主要内容
利用三菱PLC设计出一个大小球分拣系统模型,它能通过压力传感器检测球的大小,通过机械手的左右、上下、旋转移动将球放到合适的储物篮中。并通过组态软件,实现计算机(人机界面)与PLC之间的数据互联及控制。从而能正确的分拣大小球,放置大球放置点、小球的放置点,合理快速的区分大小球。
研究方案
系统示意图如图1.1所示。
原点显示
左限位开关
SQ1
上限位开关小球箱位置开关大球箱位置开关SQ2 SQ3 S来自4传送带机械手
下限位开关
SQ5
小球箱大球箱
接近开关
SP
图1.1大小球分拣

大小球分拣机械手plc课程设计

大小球分拣机械手plc课程设计

大小球分拣机械手plc课程设计一、引言在现代工业生产中,自动化技术已经成为了必不可少的一部分。

其中,PLC(可编程逻辑控制器)作为自动化控制系统中的核心控制设备,被广泛应用于各种机械设备和生产线中。

本文将以大小球分拣机械手为例,介绍PLC课程设计的具体实现过程。

二、问题描述大小球分拣机械手是一种常见的自动化分拣设备。

该设备可以对大小不同的球进行快速准确地分类。

但是,在使用过程中,由于各种原因(例如机械故障、电气故障等),可能会导致分拣错误或无法正常工作。

因此,需要设计一套PLC控制系统来保证该设备的正常运行。

三、PLC课程设计方案1. 设计目标本次PLC课程设计的主要目标是实现以下功能:(1)检测传感器信号;(2)通过程序控制机械手移动;(3)根据传感器信号判断球的大小;(4)将球分类到相应的出口。

2. 系统组成本次PLC课程设计所需组成如下:(1)大小球分拣机械手;(2)传感器;(3)PLC控制器;(4)电磁阀。

3. 系统设计(1)传感器信号检测在大小球分拣机械手中,需要使用传感器来检测球的大小。

这里我们可以选择光电传感器或者压力传感器。

当球经过传感器时,会产生相应的信号。

PLC通过读取传感器信号来判断球的大小。

(2)机械手控制机械手是本系统中最重要的部分之一。

在PLC课程设计中,我们需要通过程序控制机械手的运动轨迹和速度。

具体实现方法可以采用脉冲输出方式或者模拟输出方式。

(3)分类出口控制分类出口是将不同大小的球分别送往不同位置的关键部件。

在本系统中,我们需要通过电磁阀控制分类出口的开闭状态,实现将球分类到不同位置的目标。

四、程序设计本次PLC课程设计所需编写程序如下:(1)读取传感器信号;(2)根据信号判断球的大小;(3)根据判断结果控制机械手移动;(4)根据判断结果控制电磁阀开闭状态。

五、总结本文介绍了PLC课程设计的具体实现过程。

在大小球分拣机械手中,通过PLC控制系统的设计,可以实现自动化的球分类功能。

大、小球分拣传送机械控制系统设计

大、小球分拣传送机械控制系统设计

XXXXX学院课程设计说明书设计题目: 大、小球分拣传送机械控制系统设计学生姓名:XXXXX学号:XXXXX专业班级:XXXXX指导教师:XXXXX2012 年12 月12 日内容摘要机电一体化产品的积极作用正日益为人们所认识,如本设计产品机械手,它能部分地代替人的劳动并能达到生产工艺的要求,遵循一定的程序、时间和位置来完成工件的筛选与传送。

而且它能大大地改善工人的劳动条件,加快实现工业生产机械化和自动化的步伐。

因此,受到各先进单位的重视并投入了大量的人力物力加以研究和应用,尤其在高温、高压、粉尘、噪声的场合,应用得更为广泛。

在我国,近代几年来也有较快的发展,并取得一定的成果,受到各工业部门的重视。

在生产过程中,经常要对流水线上的产品进行分拣,本课程设计拟设计大小球分拣传送机控制系统的PLC设计,采用的德国西门子 S7-200 系列(cpu-224)PLC,对机械臂的上下、左右以及抓取运动进行控制,用于分捡大小球的机械装置。

我们利用可编程技术,结合相应的硬件装置,控制机械手完成各种动作。

关键词:大小球分拣控制系统; PLC设计;机械手目录第1章引言 (1)1.1 大、小球分拣传送机械控制系统设计内容简介 (1)1.2 大、小球分拣传送机械控制系统设计要求 (1)1.3 大、小球分拣传送机械控制系统设计思想 (2)第2章大、小球分拣传送系统的硬件电路设计 (3)2.1 大、小球分拣传送系统功能说明 (3)2.2 设计主电路原理图 (3)2.3 机械臂分拣大、小球控制的运行框图 (4)2.4 确定I/O信号数量,选择PLC的类型 (4)2.5 机械臂分拣大、小球控制的电器元件I/O分配表 (5)2.6 机械臂分拣大、小球控制的I/O接线图 (5)第3章大、小球分拣传送系统的程序设计 (8)3.1 机械臂分拣大、小球控制程序的梯形图 (8)3.2 机械臂分拣大、小球控制程序的指令表 (11)第4章软件硬件调试 (13)结论 (16)设计总结 (17)谢辞 (18)参考文献 (19)第1章引言1.1 大、小球分拣传送机械控制系统设计内容简介学院此次安排我们进行了为其两周的机电传动课程设计实习,对我们即将进行毕业设计是很有益处的。

大、小球分类传送装置PLC控制系统

大、小球分类传送装置PLC控制系统

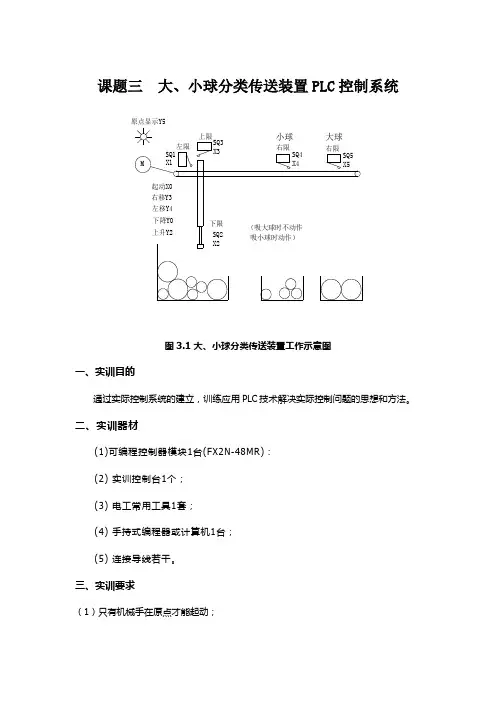

课题三 大、小球分类传送装置PLC 控制系统上限左限原点显示Y5SQ1X1MSQ3X3右限SQ4X4右限SQ5X5下限SQ2X2起动X0右移Y3左移Y4下降Y0上升Y2(吸大球时不动作吸小球时动作)小球大球图3.1 大、小球分类传送装置工作示意图一、实训目的通过实际控制系统的建立,训练应用PLC 技术解决实际控制问题的思想和方法。

二、实训器材(1)可编程控制器模块1台(FX2N-48MR): (2) 实训控制台1个; (3) 电工常用工具1套;(4) 手持式编程器或计算机1台; (5) 连接导线若干。

三、实训要求(1)只有机械手在原点才能起动;(2)系统的动作顺序为下降、吸球、上升、右行、下降、释放、上升、左行;(3)机械手下降时,电磁铁压住大球,下限位开关是断开的,压住小球,下限位开关则接通:(4)有手动操作功能;其动作示意图如图3.1所示。

四、软件程序1. I/O分配X0:起动;Xl:左限位;X2:下限位;X3:上限位;X4:小球右限;X5:大球右限;X6:手动右移;X7:手动左移;XI0:手动上升;X11:手动下降;X12:手动吸球;X13:手动释放;X14:手动/自动转换开关;X15:停止。

Y0:下降;Y1:抓球;Y2:上升;Y3:右移;Y4:左移;Y5:原点显示。

2.程序设计方案根据系统的控制要求及PLC的I/O分配,其系统程序如图3.2所示。

图3.2 大、小球分类传送装置PLC控制系统顺控流程图五、系统接线图根据控制要求,其系统接线图如图3.3所示。

起动左限位下限位上限位小球右移大球右移手动右移手动左移手动上升手动下降手动吸球手动释放手动/自动转换开关停止图3.3 大、小球分类传送装置PLC控制系统外部接线图六、系统调试1. 输入程序,按图3.2所示的梯形图正确输入程序。

2.静态调试,按图3.3所示的系统接线图正确连接好输入设备,进行PLC的模拟静态调试,观察PLC的输出指示灯是否按要求指示,否则,检查并修改程序,直至指示正确。

大小球分拣系统设计

大小球分拣系统设计

目录前言 (4)1 课程设计的任务和要求 (5)1.1 课程设计的任务 (5)1.2 课程设计的基本要求 (3)2 总体设计 (4)2.1 PLC的选型 (4)2.2 I/O端口图 (5)3 PLC程序设计 (7)3.1 设计思想 (7)3.2 顺序功能图 (7)3.3 PLC梯形图 (12)4 程序调试说明 (18)5 结束语 (19)6 参考文献 (19)前言机械手的作用正越来越多的被人们所认识,其中一条,它能代替人们的辛勤劳动还能完成生产工艺的要求,机器它能自己独立并且完美的遵循一定的程序、时间、和位置来完成工件的传送。

因为,它能大大地改善工人的劳动环境,加快自动化和实现工业生产机械化的步伐。

因此,受到各单位的重视并加以研究,尤其在危险的,不能人工操作的环境里,应用的更为广泛。

在我国,最近发展的较快,并取得了一定的成果。

本课题开发大小球分拣系统,采用德国西门子S7-200系列PLC,对机械手的上下,左右,抓取进行控制。

我们利用可编程技术,结合相应的硬件装置,控制其完成各种动作。

1 课程设计的任务和要求1.1 课程设计的任务1)大小球分拣系统设计2)分拣系统示意图和流程图如下图所示图1 大小球分拣系统示意图图2 大小球分拣系统流程图1.2 课程设计的基本要求1)完成分拣大小球系统的工作循环2)要求有四种工作方式:手动、回原点、单周期、连续3)连续时,循环5次结束,声光间断报警5秒4)按停止按钮,完成当前循环后停5按复位按钮,吸盘立即回原位2 总体设计2.1 PLC的选型因为在设计程序时总共用到了19个输入信号和7个输出信号,这样CPU的输入端子要多一些以满足要求,因此在大小球分选系统中用的PLC的选型为西门子S7-200系列的可编程控制器CPU 226 AC/DC/继电器。

PLC的主机:选择西门子S7-200系列作为此控制系统的主机。

选用CPU226的特点,其基本参数如下:本机数字输入:32路数字量输入本机数字输出:16路数字量输出内部存储器位:256位定时器总数:256定时器计数器总数:256计数器电源电压允许范围:AC85~264V输入电流仅CPU/最大负载:35/100 mA,AC 240V电压范围:DC20.4~28.8V电流限制:约1.5A2.2 I/O端口图图3 I/O端口图4 外部接线图3 PLC程序设计3.1 设计思想当输送机处于起始位置时,上限位开关和左限位开关开关闭合。

《可编程控制器》课程设计-大小球分拣传送机械PLC控制梯形图的设计与调试

《可编程控制器》课程设计-大小球分拣传送机械PLC控制梯形图的设计与调试

设计说明书《可编程控制器》课程设计全套设计加扣3012250582设计题目:大小球分拣机控制系统学院:机电工程学院学号:专业(方向)年级: 14级电气工程及其自动化学生姓名:福建农林大学电气工程系2017年 3月 1日目录目录 (2)1.引言 (3)1.1背景 (3)1.2目的 (3)2. 系统总体方案设计 (4)2.1系统配置及其原理 (4)2.1.1硬件配置 (4)2.1.2 PLC系统组成 (4)2.2 系统配置表 (4)3.控制系统程序设计 (5)3.1控制系统程序流程图 (5)3.2 程序 (6)4.控制系统上位机设计 (6)4.1人机界面的选择 (6)4.2 人机界面的设计 (7)4.3变量设置 (9)5.1系统调试和分析 (10)5.1 PLC程序调试及解决方案 (10)5.2 PLC与上位机的联调 (10)5.3结果分析 (11)结束语 (11)附录:程序梯形图 (11)+1.引言1.1背景机械臂自动分拣机构夫人积极作用正日益为人们所熟知,它能部分地代替人的劳动并能达到生产工艺的需求,遵循一定的程序、时间和位置来完成弓箭的筛选与传送。

因为它能大大的改善公认的劳动条件,加快实现工业生产机械化的自动化的步伐,因此,受到各先进单位的重视并投入大量的人力物力加以研究和应用,尤其在高温、高压、粉尘、噪声的场合,应用的更为广泛。

在我国,近代几年来也有较快的发展,并取得一定得成果,受到个工业部门的重视。

再生产过程中,经常要对流水线上的产品进行分拣、本课程设计拟设计大小球分拣传送控制系统的PLC设计,采用德国西门子S7-200系列(cpu224xp),对机械臂的上下左右以及吸引球的控制,用于分拣大小球的机械装置。

我们可以利用编程技术,结合相对应的硬件装置,控制机械手晚会曾各种动作。

1.2目的学院这次安排我们进行为期两周的PLC课程设计,对我们是很有用的,这学期学习了可编程控制技术,此次课设就是对课本中的知识进行实践,比如继电器,接触器控制和可编程控制等重要章节更是练习紧密,让我们把课本知识很好的应用于实践中去,有助于总体市里的提高。

基于PLC的大小球分拣系统设计

基于PLC的大小球分拣系统设计

出端口上搭建一个 H 桥来实现控制电机的左转和右转。将原
理调试好的程序改写成有两个端口输出来控制电机的右转, 即现在采用的Y10、Y12控制电机右转。同样采用Y11、Y13控
制电机的左转。
控制小球移动的主要功能梯形图中,当下限位闭合的时 候,机械臂将会走小球分支,让置位线圈 S22 得电,电磁铁 开始吸小球,并且Y3的闭合,使到与组态连接的M103得电, 同时与组态进行实时的数据监控,时间继电器T1开始计时时 间为1S。对部分指令程序调试如下1.3所示。
2.设计内容
当输送机处于起始位置时,上限位开关和左限位开关开 关处于闭合的状态,原位指示灯此时闪亮。启动装置后,捡
球装置下行。如果电磁铁碰到大球时上限位动作,而下限位
开关不动作;如果电磁铁碰到小球时下限位开关动作。电磁 铁下降后电磁铁吸球,吸到球后上升,到上限位后机械臂右 移动。如果吸的是小球,则机械臂到小球位,电磁杆下降, 电磁铁失电释放小球到小球的箱子。如果吸取的是大球,则
机械臂到大球位,电磁杆下降,电磁铁失电释放大球到大球
的箱子。吸起小球后,则捡球装置向上行,碰到上
限位开关后,捡球装置向右行;碰到右限位开关(小球
的右限位开关)后,再返回到原位。如果吸起的是大球,捡 球装置右行碰到另一个右限位开关(大球的右限位开关)后, 再向下行,碰到下限位开关后,将大球释放到小球箱里,然 后返回到原位。 然而,在设计机械臂的时候,左限位、小球限位开关和 大球的限位开关的放置,影响到机械臂的移动是否能够触及
到限位开关。所以要对电机上的位置,选定好要设计的左限
位开关、小球限位开关、大球限位开关。并能按照给定的程 序,机械臂能够及时的碰及到限位开关,能够更好的控制好 大小球的分拣。
大小球分拣系统示意图如图1.1所示。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录摘要 (2)第一章 PLC应用系统设计基础知识 (3)1.1 PLC控制系统设计的原则和内容。

(3)1.2 PLC的选型 (3)1.2.1 性能与任务相适应 (4)1.2.2 PLC的处理速度应满足时实控制的要求 (4)1.2.3 PLC应用系统结构合理、机型系列应统一 (4)第二章PLC在大小球的分拣系统中的设计............ .. (5)2.1 系统的功能 (5)2.2 大小球分拣系统的结构 (5)2.3 I/O编址及工作框图 (6)2.4 大小球分拣的设计思想 (7)2.5 机械手分拣球控制系统的接线图 (8)第三章机械手分拣大小球系统的控制程序 (9)3.1 机械手分拣大小球控制的程序流程图 (9)3.2 机械手分拣大小球控制程序的梯形图 (10)第四章总结 (17)致谢................................... . (18)参考文献 (19)摘要机械手的积极作用正日益为人们所认识,其一,它能部分地代替人的劳动并能达到生产工艺的要求,遵循一定的程序、时间和位置来完成工件的传送。

因为,它能大大地改善工人的劳动条件,加快实现工业生产机械化和自动化的步伐。

因此,受到各先进单位的重视并投入了大量的人力物力加以研究和应用。

尤其在高温、高压、粉尘、噪声的场合,应用得更为广泛。

在我国,近代几年来也有较快的发展,并取得一定的成果,受到各工业部门的重视。

在生产过程中,经常要对流水线上的产品进行分捡,本课题拟开发物料搬运机械手,采用的德国西门子S7-200系列PLC,对机械手的上下、左右以及抓取运动进行控制。

用于分捡大小球的机械装置。

我们利用可编程技术,结合相应的硬件装置,控制机械手完成各种动作。

关键词:机械手、 PLC、大小球第一章 PLC应用系统设计基础知识PLC应用系统设计主要包括硬件设计、软件设计、施工设计和安装调试等内容。

本课程设计着重在系统设计和程序设计。

1.1 PLC控制系统设计的原则和内容。

PLC的选择除了应满足技术指标的要求外,还应着重考虑产品的技术支持与售后服务等情况。

最大限度地满足被控对象或产生过程的控制要求。

对于一些原来用继电接触器线路不易实现的要求,使用PLC后,将很容易实现。

在满足控制要求前提下,力求使控制简单、经济、操作和维护方便。

对一些过去较为繁琐的控制可利用PLC的特点加以简化,通过内部程序化外部接线及操作方式。

保证控制系统的安全、可靠。

同时采取“软件兼施”的办法。

考虑到生产的发展和工艺的改进,选择PLC容量及I/O点数时,应适当留有裕量。

一个系统完成后,往往会发现一些原来没有考虑到的问题,或者新提出的问题,如果事先留有裕量。

则PLC系统极易修改。

同时对日后系统工艺的变更提供方便。

当然对于不同的用户,要求的侧重点不同,设计的原则也应有所区别,如果以提高产品和安全为目标,则应将系统可靠性放在设计的重点,设置考虑采取冗余控制系统;如果要求系统改善信息管理,则应将系统通信能力与总线网络设计加以强化;如果系统工艺经常变更,则事先充分考虑。

1.2 PLC的选型在满足控制要求的前提下,选型时应选择最佳的性能价格比,具体考虑以下几点。

1.2.1 性能与任务相适应对于开关量控制系统的应用系统,当对控制要求不高时,可选用小型PLC(如西门子公司S7-200系列PLC或OMON公司系列CPM1A/CPM2A型PLC)就能满足要求,如对小型泵的顺序控制、单台机械的自动控制等。

对于以开关量控制为主,带有部分模拟量控制的应用系统,如对工业生产中常遇到的温度、压力、流量、液位等连续量的控制,应选用带有A/D转换的模拟量输入模块和带有D/A转换的模拟量输出模块,配接相应的传感器、变送器和驱动装置,并且选择运算功能较强的中小型PLC,如西门子公司的S7-300系列PLC 或OMRON公司的COM/CQM1H型PLC。

对于比较复杂的中大型控制系统,如闭环控制、PID调节、通信联信网4等,可选用中大型PLC(如西门子公司的S7-400系列PLC或OMRON公司的C200HE/C200HG/C200HX、CV/CVM1等PLC)。

当系统的各个控制对象分布在不同的地域时,应根据各部分的具体要求来选择PLC,一组成一个分布式的控制系统。

1.2.2 PLC的处理速度应满足时实控制的要求PLC工作时,从输入信号控制存在着滞后现象,即输入量的变化,一般要在1~2个扫描周期之后才能反映到输出端,这对于一般工业控制是允许的。

但有些设备的实时性要求教高,不允许有教大的滞后时间。

例如,PLC的I/O点数在几十到几千点范围内,这时用户应用程序的长短对系统的响应速度会有较大的差别。

滞后时间应控制在几十毫秒之内,应小于普通继电器的动作时间。

1.2.3 PLC应用系统结构合理、机型系列应统一PLC的结构分为整体式和模块式两种。

整体式结构把PLC的I/O和CPU放在一块电路板上,省去插接环节,体积小,每一I/O点的平均价格比模块式的便宜,适用于工艺过程比较稳定、控制要求比较简单的系统。

模块式PLC的功能扩展,I/O点数的增减,输入与输出点数的比例,都比整体式灵活。

维修更换模块、判断与处理故障快方便,适用于工艺过程变化教多、控制要求复杂的系统。

在使用时,应按实际具体情况进行选择。

结合以上几点,在设计PLC机械手在大小球分选系统中用的PLC的选型为西门子S7-200系列的可编程控制器。

第二章 PLC在大小球的分拣系统中的设计2.1系统的功能机械手分拣大小球的控制功能要求为:1)原位:机械手原始状态为左上角原位处,即上限开关LS3及左限开关LS1压合,同时机械手处于放松状态和球槽内有球(接近开关PS吸合),这时原位显示亮,表示准备就绪。

2)按下启动按钮SB1后,机械手下降,经过2s后机械手一定会碰到球。

如果同时碰到下限开关LS2,则一定是小球;如果此时未碰到下限开关LS2,则一定是打球。

3)机械手吸住球后就提升,碰到上限开关LS3后就右行。

4)如果是小球,则右行到LS4处;如果是大球,则右行到LS5处。

5)机械手下降,当碰到下限开关LS2时,将小球释放到小球容器中;如果是大球,则释放到大球容器中。

6)释放后机械手提升,碰到上限开关LS3后,左行。

7)左行至碰到左限开关LS1时停下来,至此,一个工作循环结束。

2.2大小球分拣系统的结构机械手分拣大小球的工作示意图如图1.1所示。

图1.1 机械手分拣大小球的工作示意图2.3 I/O编址及工作框图2.4 大小球分拣的设计思想1)当输送机处于起始位置时,上限位开关和左限位开关被压下,极限开关断开。

2)启动装置后,捡球装置下行,一直到极限开关闭合。

此时。

若碰到的是小球,则压力传感器仍为断开状态;若碰到的是大球,则压力传感器闭合状态。

3)吸起小球后,则捡球装置向上行,碰到上限位开关后,捡球装置向右行;碰到右限位开关(小球的右限位开关)后,再向下行,碰到下限位开关后,将小球释放到小球箱里,然后返回到原位。

4)如果吸起的是大球,捡球装置右行碰到另一个右限位开关(大球的右限位开关)后,再向下行,碰到下限位开关后,将大球释放到小球箱里,然后返回到原位。

2.5 机械手分拣球控制系统的接线图第三章机械手分拣大小球系统的PLC程序3.1 机械手分捡大小球控制程序流程图根据要求,该控制流程根据吸住的是(大球、小球)有两个分支,此处应为分支点,且属于选择性分支。

分支在机械臂下降之后根据接近开光(X0)的通断,分别将球吸住、上升、右行到SB4 或 SB5 处下降,此处应为汇合点。

然后再释放、上升、左移到原点。

当按下SM0.1时,S0.0得电,如果转换条件满足,S0.1得电捡球装置下降捡球平板,当下降的捡球平板碰到下限开关SB2时,S0.2得电,停止下降,捡球装置给平板处的电磁线圈(KM)通电,捡球平板产生电磁吸力吸住钢球,此时压力感应器I0.4用来判断是吸住的大球还是小球,如果压力感应器I0.4的输出断开,说明吸住的是小球,而如是闭合的,则说明吸住的是大球。

当吸住钢球后,S0.3得电捡球平板上升,碰到上限开关后开始右行,I0.5为小球位限位开关,I0.6为大球位限位开关,在右行的过程中,如果吸住的是大球,S0.6得电,则要到碰到I0.6才停止右行,S0.7得电,下降到下限开关位置,S1.0得电,断电释放钢球,然后S1.0得电上升到上限开关位置停止上升,S1.2得电,开始左行,碰到左极限停止左行;而如果是吸住的小球,则在右行的时候碰到I0.5就停止右行,S0.7得电,下降到下限开关出停止下行,S1.0得电,断电释放钢球,然后上升到上极限位置停止上升,S1.2得电,开始左行,到左极限停止左行,吸球时间T37为2s,释放球时间T38也为2s)当将旋钮开关I1.0后,系统由开始捡球到放球,返回再次开始捡球,如此循环不断的进行捡球和放球的过程,直到按下停止按钮,系统才停下来不工作。

当系统在连续运行时,停止方式有两种,一种是正常停止:就是按下停止按钮后,系统要将整个周期剩下的步骤全部进行完,然后回到原点才停止工作。

另外一种是紧急停止:就是用来处理紧急情况下来及时停止整个系统工作的,一按紧急停止,系统立刻停止,不管已经工作到什么位置。

3.2 机械手分拣大小球控制程序的梯形图第四章总结短短两个星期的课程设计就要告一段落,纵观整个设计过程,可以说在这一过程中我的收获很大,充分认识到自己的薄弱环节,通过理论分析与实践的反复进行和论证,许多问题都有了较好的解决方案。

软件部分采用各部分程序直接转的方式,依次实现了PLC流程图、梯形图、指令表三种机械手控制方式。

用此种方法编写程序条理清晰,连贯性强,但若要增加其它机械手控制方式或进行扩展,程序会变得相当复杂而且容易出错,出错后调试修改也很困难。

收进的方式是将各部分程序写成程序,方便调用和调试。

此种方法的优点是程序编写比较简单,不需要再编写分支、汇合状态移图的程序,且由于本课对定时精确度要求并不高,适宜采用。

若是在对定时精度要求比较高的情况下,应采用单片机的中断功能进行硬件定时。

通过此次设计,了解了PLC机械手在大小球分选系统的工作原理,首次学习了一些机械手的工作原理及使用方法。

其中电路及软件实现是此次设计的主要部分。

通过这次综合实践,我更加看清了自己的不足之处。

为了搞好这次毕业设计,通过查阅资料以及在老师和同学的帮助下,最终基本达到了设计目的。

通过实践,巩固了理论知识的学习,提高了实际应用所学知识的能力,还积累了许多宝贵的经验。

特别是老师的态度给我启发不小。

在这次的设计实践过程中,我认识到不管做什么事,尤其是科学实践,都需要大胆假设,小心求证。

任何一个方案都要经过详细周全的论证后才能着手去做,否则即使很快做出来,但经不起推敲和考验。
