滗水器原理图
滗水器工作原理
旋转式滗水器是由滗水堰口、支管、干管、可进行360°旋转的回转支撑、滑动支撑、驱动装置、自动控制装置等组成。
工作时在驱动装置的作用下，滗水堰口以滗水器底部回转支撑中心线为轴向下作变速圆周运动，在此过程中SBR反应池中的上清液将通过滗水堰口流入滗水支管、再经滗水干管排出。
滗水工作完成后，滗水堰口以滗水器底部的回转支撑中心线为轴向上作匀速圆周运动，使滗水堰口停在待机位置，待进水、生化反应、沉淀等工序完成后再进行下一次滗水过程。
滗水器是间歇式活性污泥法处理污水的必配机械装置。
间歇式活性污泥法的污水处理机制与普通活性污泥法相同，其区别在于原污水不是顺次流经各个处理单元而是放流到单一反应池内，按时间顺序实现不同目的的操作，其基本操作程序由进水、反应、沉淀、出水和待机等五个基本过程组成。
从污水流入开始到待机时间结束为一个周期。
滗水器通过电控柜内的时间继电器和螺旋推进装置内的引程开关，实现定时、定量排放达（又称浮筒式滗水器）结构简单，主要由浮筒、滗水管、软管、连接器和支架组成。
工作原理基于重力、浮力和流动压力，因而性能十分稳定，无需操作维护，没有动力消耗；而一般的浮筒式滗水器象旋转式滗水器、套筒式滗水器一样，需要借助弹簧的弹力、机械力、电力、控制元器件和密封摩擦力，结构复杂，不但需要能耗、经常性维护，还存在容易引起误操作、机械故障、控制元器件失灵等各种麻烦。
标处理水，从而使SBR池实现连续处理污水的最终目的。
1、旋转式滗水器结构及工作原理：旋转式滗水器由撇水堰槽、下降管、水平管、轴承座、电动执行器、传动杆组成(见图1)。
图1 旋转式滗水器撇水堰槽在SBR反应池水面上，水平管在反应池下部。
撇水堰槽靠下降管支撑，并与下部水平管连成一体。
水平管两端适当位置各固定一个环形的不锈钢轴套，并安装了两只滑动轴承，水平管靠轴承座固定在池底的基础上，它是整个滗水器的转轴。
在水平管中央位置有一旋转曲柄和传动杆、电动执行器相联。
滗水器使用说明书
先进的绿色环保水处理设备螺杆旋转式滗水器操作使用说明书多元环球水务集团DUOYUAN GLOBAL WATER目录一、产品概述 (1)二、工作原理和过程 (1)三、型号说明 (1)四、技术参数 (2)五、产品结构 (3)六、产品外形及安装尺寸 (3)七、设备安装 (8)1、运输与卸货 (8)2、安装说明 (8)八、检查 (14)九、维护和保养 (14)十、减速机 (15)十一、升降机 (15)十二、电控系统说明 (16)1、范围 (16)2、主要元器件 (16)3、端子 (16)4、连接线 (16)5、标牌 (16)6、就地控制柜（箱）控制要求 (16)7、就地控制柜（箱）结构要求 (17)8、安装、试验和试运转 (17)十三、注意事项 (18)一、产品概述MHW-Ⅲ-BLX螺杆旋转式滗水器是循环式活性污泥法水处理工艺的关键设备。
用于撇除序批池中经沉淀后的上清液。
滗水器由驱动机构、机架(小型滗水器时，如需要也可以两台滗水器合用)、升降机构、四连杆机构、浮筒及挡渣装置、出水堰及泻水管、出水主轴(含水下卡板轴承、出水旋转套)、电气控制系统等组成。
二、工作原理和过程在曝气和沉淀阶段，滗水器位于最高水位之上(初始位置)。
撇水阶段开始时，驱动机构带动升降机构的丝杠向下作直线运动，从而使铰链四连杆机构开始摆动，出水堰绕主轴中心进行转动，快速接近水面。
这时浮筒首先进入水面由于浮力的作用又从水面浮起同时推开位于出水堰周围的浮渣，加之浮筒两侧的挡渣板的作用，形成了一个无浮渣的出水区域，浮筒漂浮于水面可自动调节与堰口之间的距离。
当出水堰到达水面后，上清液从浮筒下面缓缓进入堰口，排水开始。
同时到达水位的浮球发出信号，变频器便自动调速使下降速度转换到给定速度，水流平稳，呈层流状态进入堰口，出水量保持不变，不会扰动上清液。
当出水堰到达所设定的最低水位时，限位开关动作，滗水器自动快速返回初始位置。
全过程可由中央控制室远程控制(随机电柜带有无源接点)。
滗水器的设计
摘要：SBR滗水器主要有三种形式：虹吸式、旋转式、套筒式，本文重点介绍旋转式滗水器的设计及应用。
滗水器由撇水堰槽、下降管、水平管、水下轴承组成一体，以水平管为转轴上下旋转，撇水堰槽随之上下移动，将水面表层澄清水撇入，再经下降管汇入水平管，最后从出水管排出。
滗水器设计包括确定撇水堰槽的形状、结构及撇水量，水平管轴与滑动轴承的配合特性，电动执行器的机械结构。
关键词：SBR 旋转式滗水器本文来自墨者资讯内容来自墨者资讯SBR反应池内水位是变化的，进水时水位由最低升至最高，出水时水位由最高降至最低，故SBR反应池出水管位置必须设在最低水位以下。
间歇式出水要求集中大流量排放，能在较短的时间内完成出水任务，如果出水管形状与方向不当，出水时会带走大量活性污泥。
因而，滗水器是SBR工艺排水的最好选择，它只撇出活性污泥沉淀后的上清水，在水位下降过程中保持水面平稳，不扰动下面的污泥层。
墨者资讯,最新资讯1 旋转式滗水器结构及工作原理墨者资讯旋转式滗水器由撇水堰槽、下降管、水平管、轴承座、电动执行器、传动杆组成(见图1)。
墨者资讯,最新资讯撇水堰槽在SBR反应池水面上，水平管在反应池下部。
撇水堰槽靠下降管支撑，并与下部水平管连成一体。
水平管两端适当位置各固定一个环形的不锈钢轴套，并安装了两只滑动轴承，水平管靠轴承座固定在池底的基础上，它是整个滗水器的转轴。
在水平管中央位置有一旋转曲柄和传动杆、电动执行器相联。
执行器驱动传动杆上下移动，传动杆推动曲柄使水平管在两只滑动轴承内转动。
撇水堰槽随水平管转动而升降，其移动轨迹是绕水平管中心线的柱形弧面，上下移动的垂直距离以每周期的排水量而定。
撇水堰槽起收水作用，堰槽前壁是保持上沿水平的薄壁堰，将活性污泥沉淀后的上清水从水面表层撇入堰槽。
清水经过多根下降管向下汇入水平管，最后从排水管流出。
水平管与排水管之间用一个可转动密封接头和一个可挠曲柔性橡胶接头相连接，这样便解决了可旋转的水平管与固定不转的出水管的连接，也解决了可转动接头与水平管保持轴线同心度的问题。
滗水器PPT课件
2 常见滗水器介绍 2.3 伸缩管滗水器
2 常见滗水器介绍 2.3 伸缩管滗水器 (2)工作原理: 滗水器由浮动滗水头，特制排水伸缩胶
管，排水弯管．控制电磁阀．输气软管等组成。需 排水时(水位一般在最高位置)进气电磁阀自动关闭， 排气电磁阀自动打开，浮动滗水头环形空气室内的 空气排出．浮动头下沉淹没四个进水口．开始排水。 单位时间排水量，可在最大排水量以内用调节螺栓 调节，以控制排水时间。排水经浮动头中心管进入 伸缩管及排水弯管排出池外，浮动头随水位下降而 下降．伸缩胶管逐渐压缩，当至最低水位时，水位 讯号器发出讯号．排气电磁阀自动关闭．进气电磁 阀自动打开，向浮动头环形气室内通入压缩空气(气 压≮5kPa)，浮动头上浮，进水口离开水面，停止排 水，多余空气自排气管排出，浮动头随池内水位上 升而上升，直至最高位置，进入下一循环。
进水系统由气缸、闸门、曲轴等组成，开始排水时，通 入压缩空气至气缸，由气缸中的气动活塞带动曲轴打开闸 门，浮动进水头开始排水，停止排水时，只需将输气软管 中空气排出，通过曲轴将闸门关闭，滗水器不工作时，闸 门处在常闭状态.滗水器还可通过为与其它装置的联合使 用，实现污水厂的自动控制。滗水器主体为不锈钢材料， 连接管为高强度橡胶管。
2 常见滗水器介绍
2.2浮筒式无动力滗水器
工作原理: 滗水器的浮筒高度随水面高度而变 化。在混合和曝气阶段，滗水器处在最高水位， 排水孔弹簧阀关闭以保证不排出混合液。排水孔 大约在水面下610 mm处，可避免浮渣排出。排水 时，电动出水阀打开，在滗水器内外产生一个压 力差，在这个压力差作用下弹簧阀打开，处理后 的水通过滗水器排出。当滗水器到达最低水位时， 电动出水阀关闭，滗水器内外水压平衡，弹簧阀 复位停止滗水。

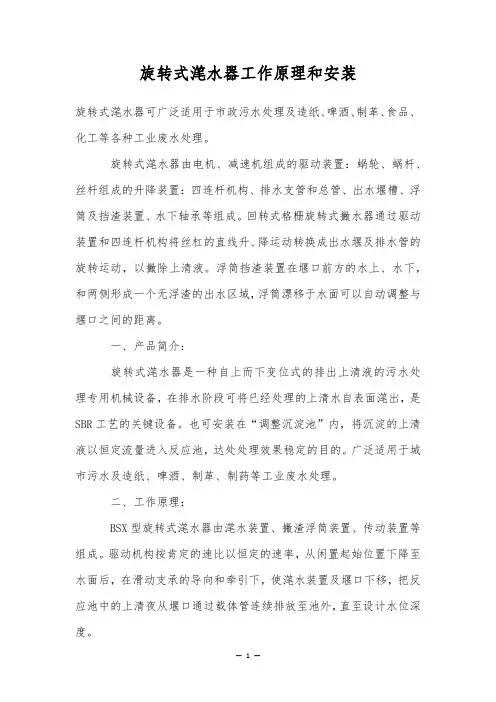

旋转式滗水器工作原理和安装
旋转式滗水器工作原理和安装旋转式滗水器可广泛适用于市政污水处理及造纸、啤酒、制革、食品、化工等各种工业废水处理。
旋转式滗水器由电机、减速机组成的驱动装置：蜗轮、蜗杆、丝杆组成的升降装置：四连杆机构、排水支管和总管、出水堰槽、浮筒及挡渣装置、水下轴承等组成。
回转式格栅旋转式撇水器通过驱动装置和四连杆机构将丝杠的直线升、降运动转换成出水堰及排水管的旋转运动，以撇除上清液。
浮筒挡渣装置在堰口前方的水上、水下，和两侧形成一个无浮渣的出水区域，浮筒漂移于水面可以自动调整与堰口之间的距离。
一、产品简介：旋转式滗水器是一种自上而下变位式的排出上清液的污水处理专用机械设备，在排水阶段可将已经处理的上清水自表面滗出，是SBR工艺的关键设备。
也可安装在“调整沉淀池”内，将沉淀的上清液以恒定流量进入反应池，达处处理效果稳定的目的。
广泛适用于城市污水及造纸、啤酒、制革、制药等工业废水处理。
二、工作原理：BSX型旋转式滗水器由滗水装置、撇渣浮筒装置、传动装置等组成。
驱动机构按肯定的速比以恒定的速率，从闲置起始位置下降至水面后，在滑动支承的导向和牵引下，使滗水装置及堰口下移，把反应池中的上清夜从堰口通过载体管连续排放至池外，直至设计水位深度。
滗水器由滗水装置、传动装置、撇渣浮筒装置及回转支承等组成。
驱动机构通过可伸缩推杆带动滗水装置及撇渣浮筒装置绕回转支承旋转，从而使滗水堰口上下移动，达到滗出上清液的目的。
特点：1.载体管道采纳防腐材质，耐蚀性好。
2.高效低阻密封，密封牢靠，转动敏捷，耗能少。
3.滗水器堰口处设有浮筒及浮渣挡板挡，板深度可调。
4.整体结构安装便利，操作管理便利，运行成本低，工作平安牢靠。
5.采纳变频调速和PLC可编程和自动掌握或中控室远程掌握。
三、特点与使用条件：1、对水质、水量的变化有较强的适应性；2、回转支承采纳自动微调装置，高效低阻密封，密封牢靠，自动调心，转动敏捷，耗能少；3、在滗水堰口出处设有浮渣挡板，设备在动作时确保出水水质达到最佳状态堰口下的液面不起扰动；4、整体结构安装便利，操作管理简洁，运行成本低；5、采纳变频调速和PLC可编程的自动掌握或中控室远程掌握，自动化程度高，运行管理便利。

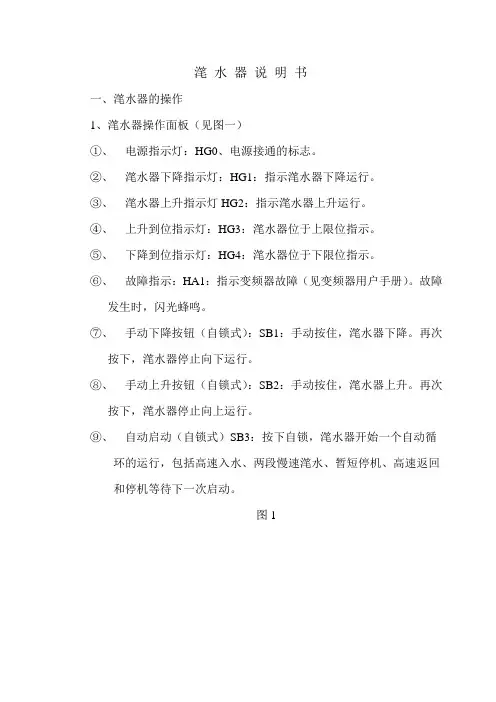

滗水器说明书1
滗水器说明书一、滗水器的操作1、滗水器操作面板（见图一）①、电源指示灯：HG0、电源接通的标志。
②、滗水器下降指示灯：HG1：指示滗水器下降运行。
③、滗水器上升指示灯HG2：指示滗水器上升运行。
④、上升到位指示灯：HG3：滗水器位于上限位指示。
⑤、下降到位指示灯：HG4：滗水器位于下限位指示。
⑥、故障指示：HA1：指示变频器故障（见变频器用户手册）。
故障发生时，闪光蜂鸣。
⑦、手动下降按钮（自锁式）：SB1：手动按住，滗水器下降。
再次按下，滗水器停止向下运行。
⑧、手动上升按钮（自锁式）：SB2：手动按住，滗水器上升。
再次按下，滗水器停止向上运行。
⑨、自动启动（自锁式）SB3：按下自锁，滗水器开始一个自动循环的运行，包括高速入水、两段慢速滗水、暂短停机、高速返回和停机等待下一次启动。
图1⑩、方式开关：手动、自动、远动方式。
远动方式，操作受上位机控制，现场的手动和自动控制方式不起作用。
工作过程同于自动方式。
⑪、急停按钮：遇紧急情况时按下，停车。
情况解除，抬起恢复正常工作状态。
2、滗水器的操作特别注意：不论“手动”或“自动”方式，都必须先回到上限位，然后再启动运行！！！①、手动方式：●方式开关置“手动”，开关位置（＼）。
●按住＂手动下降＂（ＳＢ１）或＂手动上升＂（ＳＢ２）按钮，手动控制滗水器下降、上升运动。
此方式为滗水器回上限位和设备的调试提供方便。
●有时因为操作不当，手动滗水器下降，无法进行到底，，此时必须先回上限位清零，然后才能正常运行。
②、自动方式●方式开关置“自动”，开关位置（Ｉ）。
●按下＂自动启动＂按钮（ＳＢ３），当滗水器在上限位，启动滗水器进行一个自动循环的滗水。
●自动滗水过程中，无特殊情况，中间不能停机，特殊情况下，按急停按钮停机。
特殊情况解除，抬起急停按钮，自动过程继续进行。
●如急停后转换成“手动方式”，则急停按钮抬起后，正常操作应为，先手动上升到上限位，然后再做其他动作，否则必须特别小心，向下行程不能过大，防止超过下限位，卡死滗水器。
旋转式滗水器的工作原理与变频调速控制
Ｊ ｕ ｎ ＵＲｉ ｇ ￣ａ
（ ｏｇ ｕｎＢａｃ ，Ｓｎｓｅ Ｗ ｈｎＳｆｔ ａｄＥ ｖｏｍ ｎ ｌ ｒｔｔｎＲｓ ｒ ｓｔ ｅ ｏ ，ｔ． Ｄ ｎｇａ ｒ ｈ ｉ ｔｌ ｕａ ￣ ｙ ｎ ｎｉ ｎ ｅｔ ｏ ｃｏ ｅ ａｃ Ｉ ｔｕ ． Ｌ ｎ ｏｅ ｅ ｒ ａ Ｐ ｅｉ ｅ ｈ ｎ ｉｔ Ｃ ｄ Ｄ ｎｇａ ，Ｇ ａｇｏｇ５３０ ） ｏｇ ｕｎ ｕｎ ｄｎ ２００
滗水的方法。 关键词 旋转式滗水器 变频调速控制 匀速滗水
Ｏｐ ｒ ｔ ｇ Ｐｒ ｃｐ ｅ ａ ｄ Ｆ ｅ ｕ ｎ ｙ Ｃｏ ｔｏ ｆＲｏ ａ ｎ ｙ ｅ Ｄｅ ａ ｔｒ ｅ ａ ｉ ｉ ｉ ｌ ｎ ｒ ｑ ｅ ｃ ｎ ｒ ｌｏ ｔ ｔ ｇ Ｔ ｐ ｃ ｎ ｅ ｎ ｎ ｉ
（ＪＴ ７ — ２０ ） ７３８ 规定 ： Ｃ／ １６ ０７第 ． ．条 滗水 器 在滗水 过 程 中宜保证滗 水 速度 为 恒 定 值 ， 采 用 某些 机 械结 可 构 或采用 变频 电机模 拟 近 似 匀 速 这两 种 方 式 实现 ，
３０ ６。 旋转的回转支 承 、 滑动推杆、 驱动装置、 自动控 制装置等组成 ， 滗水器 的基本结构如图 １ 所示。滗 水前 ， 滗水堰 口停在最高液位 的待机位置 ， 滗水周期
０ 引言
定流量使池内上清液平稳排出并挡住浮渣的专用污
水处 理设 备 。它 主 要 由滗 水 堰 口、 排水 管 、 可进 性 污泥 污 Ｂ
水处理技术 ， 又称序批式活性污泥法 ， 该法 占地少、 投资少 、 技术先进 ， 其技术 核心 就是 Ｓ Ｒ反应池 。 Ｂ 在 一个污 水处 理 周 期 内 Ｓ Ｒ池 的 反 应 过 程 分 为 进 Ｂ 水阶段、 曝气阶段、 沉淀阶段 、 滗水 阶段及待机阶段 ， 滗水阶段是保证顺利达标出水重要 的一环 ， 其关键 的机械设备之一是滗水器 ， 目前 国内应 用最为广泛 的是旋转式滗水器。根据行业规范《 旋转式滗水器》
滗水器的结构
滗水器的结构旋转式滗水器的特征是以机械力传动,堰口随方向导杆一起旋转运动,使堰口随着液面下降而排出反应器旋转滗水器由滗水堰口、支管、干管、可进行360旋转的回转支撑、滑动支撑、驱动装置、自动控制装置等组成。
工作时在驱动装置的作用下,滗水堰口以滗水器底部回转支撑中心线为轴向下作变速圆周运动,在此过程中SBR反应池中的上清液将通过滗水堰口流入滗水支管、再经滗水干管排出。
滗水工作完成后,滗水堰口以滗水器底部的回转支撑中心线为轴向上作匀速圆周运动,使滗水堰口停在待机位置,待进水、生化反应、沉淀等工序完成后再进行下一次滗水过程。
旋转式滗水器的结构特征:多个排水支管连接在排水主管上,主管在反应池的底部,堰口安装在排水支管上,排水支管的活动由丝杆来控制,丝杆由电动装置控制,在设定的程序控制下,滗水器随着水面高低来升降。
浮箱堰口既要漂浮在液面上,又要使反应器内的上清液不断涌入。
通过控制出水口移动的速率,使堰体与浮力形成一定的平衡,这样既利用了浮力,又可以实现滗水器的随机控制,以达到保证出水均匀。
同时,浮箱能在堰口上方和前后端之间形成一个没有浮渣和泡沫的出流区,保证出水水质及防止污泥流失m。
旋转式滗水器通过旋转的密封接头来连接两端管道,以保证堰口的上下运动而达到排水的目的。
由于既要起到能够承受管道径向力和轴向力的轴承作用,又要起到能够在各个角度下都可以很好的连接两端管道的作用,旋转式滗水器的密封回转接头的设计显得尤为重要。
旋转式滗水器通过驱动装置和四连杆机构将丝杠的直线升、降运动转换成出水堰及排水支管的旋转运动,以撇除上清液。
与此同时液面随之同步下降,浮筒挡渣装置在堰口前方的水上、水下,和两侧形成一个无浮渣的出水区域,浮筒漂浮于水面可以自动调节与堰口之间的距离。
