《港口装卸工艺课件》第八章散粮
合集下载
散装水泥码头装卸工艺
2、确定装卸工艺流程，计算泊位通过能力
• 装卸工艺流程：按照一定的方法完成货物从进 港到出港而进行的装卸和搬运装卸过程
2、确定装卸工艺流程，计算泊位通过能力
• 泊位通过能力Pt ：1年内在既定的设备条件下， 按合理的操作过程、先进的装卸工艺和生产组
织所能够通过的货运量。
Pt
1
i
Pi
Pt
td
3、计算确定港口主要建设规模
• 泊位数 N = Q / Pt • 库场面积
E
Qh K BK K r Tyk K
tdc
K BK
H max H
A
E qK K
K — 堆场容积利用系数 K K — 堆场面积利用率
2、确定装卸工艺流程，计算泊位通过能力
•例2. 某杂货泊位，接卸1万吨级杂货船，已知该泊 位装卸钢材的效率为1800吨/天，装卸木材的效率 为1000吨/天，船舶靠离码头及各种原因引起的停 泊时间平均为12小时，泊位年工作天数320天，如 果钢材和木材通过该泊位装卸的比重为3:7，试求该 泊位的综合理论装卸能力。
– 操作系数：货物操作量与装卸自然吨的比值。
– 直取比重：直接作业的装卸货物数量与全部装卸货 物数量之比
• 分析整理设计船型、车型、货物特性
1、分析整理资料
• 例1：某海船运大米10000吨到港卸货，其中 2000吨直接装上河船运走，1500吨码头直接装 车运走，其余进库，再装车运走。问： – 产生吞吐量 – 码头作业量 – 装卸自然吨 – 操作量 – 操作系数 – 直取比重
二、装船作业
• 固定式装船机 • 移动式装船机 • 自流管
三、卸船作业
• 卸船设备选型 – 周期性卸船机 – 连续式卸船机
散粮
A 进口货物可不经过码头和仓库，直接完成换装 B 由于码头前沿或进港航道水深不足，需在港外减载 3、上海绿华山锚地双丰海水上减载设备有：双丰海是利 用旧船改造而成，主要加装2台装卸桥，皮带机，2台 装船机
2020/7/1
走进青岛港老港区，首先映入眼帘的是16 个巨 大的粮食钢制圆筒仓，与之相配套的散粮接卸系统是 世界上最先进的粮食作业系统。
燃气到一个安全处
2020/7/1
2．管理上措施
（1）加强船员安全教育和安全知识
（2）经常分析与检验系统 （3）学会使用消防设施和安全设备 （4）对新人建立入场前教育制度 （5）送部件到外面修理厂修理 （6）不带“病”工作 （7）建立检查 清扫 分工负责制度
2020/7/1
第八节 散粮装卸工艺
• 散粮进口装卸工艺（P236） • 散粮出口装卸工艺（P236） • 散粮船 水上过驳工艺 1、什么叫水上过驳？ 1 2、需要水上过驳的两个原因：
楼
其他辅助设备（干燥、除尘、取样、筛分、控制等设备
）
筒 圆筒仓（竖向一定距离有一测温点集中反映到控制室）
仓
星形仓（圆筒仓之间）
群
上部输送机
下部输送机
三、散粮的计量
2020/7/1
一个钢板仓：直径22M 高度27M 容量约16万立方M
2020/7/1
第五节 散粮装卸车辆工艺
一、散粮卸车
敞车------我国装运散粮的常用车型 棚车------不适于吞吐量大的港口 二、粮仓系统
车间内：浓度不得高于10MG/M3 （2）火引子的防止与温度的监测
A．电器设备方面 如漏电、 短路 、过载 、开关电弧 、照明灯破碎等-----采用防 爆电器设备
B．皮带滑动产生静电-------应把静电引到地下 斗式提升机转速失常------经常检查和维护
2020/7/1
走进青岛港老港区，首先映入眼帘的是16 个巨 大的粮食钢制圆筒仓，与之相配套的散粮接卸系统是 世界上最先进的粮食作业系统。
燃气到一个安全处
2020/7/1
2．管理上措施
（1）加强船员安全教育和安全知识
（2）经常分析与检验系统 （3）学会使用消防设施和安全设备 （4）对新人建立入场前教育制度 （5）送部件到外面修理厂修理 （6）不带“病”工作 （7）建立检查 清扫 分工负责制度
2020/7/1
第八节 散粮装卸工艺
• 散粮进口装卸工艺（P236） • 散粮出口装卸工艺（P236） • 散粮船 水上过驳工艺 1、什么叫水上过驳？ 1 2、需要水上过驳的两个原因：
楼
其他辅助设备（干燥、除尘、取样、筛分、控制等设备
）
筒 圆筒仓（竖向一定距离有一测温点集中反映到控制室）
仓
星形仓（圆筒仓之间）
群
上部输送机
下部输送机
三、散粮的计量
2020/7/1
一个钢板仓：直径22M 高度27M 容量约16万立方M
2020/7/1
第五节 散粮装卸车辆工艺
一、散粮卸车
敞车------我国装运散粮的常用车型 棚车------不适于吞吐量大的港口 二、粮仓系统
车间内：浓度不得高于10MG/M3 （2）火引子的防止与温度的监测
A．电器设备方面 如漏电、 短路 、过载 、开关电弧 、照明灯破碎等-----采用防 爆电器设备
B．皮带滑动产生静电-------应把静电引到地下 斗式提升机转速失常------经常检查和维护
港口装卸工艺(简本)PPT精选文档
3、件杂货分类：按包装分类
❖ 袋装货物：袋粮、袋糖、袋化肥等 ❖ 捆装货物：棉花包 ❖ 桶装货物：液体货，铁桶、木桶 ❖ 箱装货物：百货、食品、五金、机械设备 ❖ 筐、篓、罐装货物： ❖ 无包装货物：汽车、型钢
13
4、件杂货装卸工艺特点
❖ 批量小 1）事先要集中，尺寸不一，重量不同，包装各异 2）货票多，易混淆，容易产生货差 3）大部分要在仓库内保管，应形状不同而使仓库利用率下降 4）操作次数多，效率低，运载工具在港时间长，工时消耗大
专业化优点：
（1）港口企业采用专门设备和特殊的工艺，有利于实现机械化、半自动化 和自动化；
（2）港口生产效率提高，从而增加了港口的通过能力； （3）有利于提高港口生产技术水平和工人的劳动熟练程度，从而降低劳动
强度，减少体力劳动者的人数；
4
（4）缩短船舶在港停留时间，提高了船舶运力的利用； （5）既增加产量，也节省了包装费用，从而降低了运输和装卸成本，提高
可用人工一次搬运，一
1
般不便于机械使用
可以方便地使用机械搬
2
运
不需要借助其它机械便
3
可搬动
货物已处于移动状态 4
❖ 利用重力原则：在装卸作业中，凡能利用重力运移货物的要尽可能利 用。
❖ 利用工属具原则：尽可能使用既有利于操作安全、简便。又能充分利 用装卸、搬运设备能力的工属具，以提高装卸、搬运的作业效率。
❖ 减少终端站停留时间原则：在作业过程中，增加作业的流动时间所占比 重，而减少作业两端的停留时间所占比重。
7
❖ 专业化原则：尽可能采用专门的工艺，专用的设备进行货物的装卸、 搬运和储存。
❖ 适应性原则：采用ቤተ መጻሕፍቲ ባይዱ工艺方案或者装卸设备应尽可能地能运用于不同 的种类的货物的装卸作业要求。
❖ 袋装货物：袋粮、袋糖、袋化肥等 ❖ 捆装货物：棉花包 ❖ 桶装货物：液体货，铁桶、木桶 ❖ 箱装货物：百货、食品、五金、机械设备 ❖ 筐、篓、罐装货物： ❖ 无包装货物：汽车、型钢
13
4、件杂货装卸工艺特点
❖ 批量小 1）事先要集中，尺寸不一，重量不同，包装各异 2）货票多，易混淆，容易产生货差 3）大部分要在仓库内保管，应形状不同而使仓库利用率下降 4）操作次数多，效率低，运载工具在港时间长，工时消耗大
专业化优点：
（1）港口企业采用专门设备和特殊的工艺，有利于实现机械化、半自动化 和自动化；
（2）港口生产效率提高，从而增加了港口的通过能力； （3）有利于提高港口生产技术水平和工人的劳动熟练程度，从而降低劳动
强度，减少体力劳动者的人数；
4
（4）缩短船舶在港停留时间，提高了船舶运力的利用； （5）既增加产量，也节省了包装费用，从而降低了运输和装卸成本，提高
可用人工一次搬运，一
1
般不便于机械使用
可以方便地使用机械搬
2
运
不需要借助其它机械便
3
可搬动
货物已处于移动状态 4
❖ 利用重力原则：在装卸作业中，凡能利用重力运移货物的要尽可能利 用。
❖ 利用工属具原则：尽可能使用既有利于操作安全、简便。又能充分利 用装卸、搬运设备能力的工属具，以提高装卸、搬运的作业效率。
❖ 减少终端站停留时间原则：在作业过程中，增加作业的流动时间所占比 重，而减少作业两端的停留时间所占比重。
7
❖ 专业化原则：尽可能采用专门的工艺，专用的设备进行货物的装卸、 搬运和储存。
❖ 适应性原则：采用ቤተ መጻሕፍቲ ባይዱ工艺方案或者装卸设备应尽可能地能运用于不同 的种类的货物的装卸作业要求。
港口装卸工艺课件(PPT49页)
第八章 港口装卸工艺
第一节 港口装卸工艺概述
所谓工艺，指社会生产中改变劳动对象所采取的方法。
机械制造工艺就是机械加工的方法。
装卸工艺是指按照一定的劳动组织形式，运用装卸机械及其配套 工具等物质手段，遵照规定的技术标准和规范，完成货物在不同运 输方式之间换装作业的方法和程序。
装卸工艺的主要内容包括装卸作业的操作方法、作业技术标准和 规范，以及维护工艺纪律的生产组织程序。
4、智能化的预翻箱技术
使用智能化的预翻箱技术，中央控制室根据配载图以及堆场上堆箱 情况制定发箱指令。集卡司机根据中控指令将空车开到指定箱区 进行装箱操作。轮胎吊司机接到中控发出的发箱指令后，系统根 据智能化的算法，指导司机对不可装车的集装箱进行预翻箱操作， 从而加快集卡到达后的装箱速度。
第三节 集装箱装卸工艺
计算机调控系统会根据“作业线”需求的优先级，并兼顾路程就近 原则根据智能化模糊控制计算结果，自动给集装箱卡车发布动态 调配指令，在不同的时间段为不同的“作业线”服务。这样做的 结果，致使水平运输 机械再也不会出现忙闲不一的情况，系统的 整体装卸作业能 力有了很大的提高。
第三节 集装箱装卸工艺
五、新智能化装卸工艺系统
熟方案 和设备，以及标准化的货物成组单元。 6、环境保护原则 在装卸工艺的设计和改造中，应采取有效措施，防止在作 业过程中
对周围环境产生有害影响。
第二节 港口装卸工艺设计
一、港口装卸工艺设计的任务和重要性
基本任务：在港址选择、港口装卸任务确定的前提下，通过港口装 卸机械化系统方案的设计，技术经济论证和方案比选，确定港口 码头为完成既定的装卸任务，所采用的装卸工艺和合理的装卸工 作组织。
1、智能化模糊控制理论
装卸桥 装卸桥
第一节 港口装卸工艺概述
所谓工艺，指社会生产中改变劳动对象所采取的方法。
机械制造工艺就是机械加工的方法。
装卸工艺是指按照一定的劳动组织形式，运用装卸机械及其配套 工具等物质手段，遵照规定的技术标准和规范，完成货物在不同运 输方式之间换装作业的方法和程序。
装卸工艺的主要内容包括装卸作业的操作方法、作业技术标准和 规范，以及维护工艺纪律的生产组织程序。
4、智能化的预翻箱技术
使用智能化的预翻箱技术，中央控制室根据配载图以及堆场上堆箱 情况制定发箱指令。集卡司机根据中控指令将空车开到指定箱区 进行装箱操作。轮胎吊司机接到中控发出的发箱指令后，系统根 据智能化的算法，指导司机对不可装车的集装箱进行预翻箱操作， 从而加快集卡到达后的装箱速度。
第三节 集装箱装卸工艺
计算机调控系统会根据“作业线”需求的优先级，并兼顾路程就近 原则根据智能化模糊控制计算结果，自动给集装箱卡车发布动态 调配指令，在不同的时间段为不同的“作业线”服务。这样做的 结果，致使水平运输 机械再也不会出现忙闲不一的情况，系统的 整体装卸作业能 力有了很大的提高。
第三节 集装箱装卸工艺
五、新智能化装卸工艺系统
熟方案 和设备，以及标准化的货物成组单元。 6、环境保护原则 在装卸工艺的设计和改造中，应采取有效措施，防止在作 业过程中
对周围环境产生有害影响。
第二节 港口装卸工艺设计
一、港口装卸工艺设计的任务和重要性
基本任务：在港址选择、港口装卸任务确定的前提下，通过港口装 卸机械化系统方案的设计，技术经济论证和方案比选，确定港口 码头为完成既定的装卸任务，所采用的装卸工艺和合理的装卸工 作组织。
1、智能化模糊控制理论
装卸桥 装卸桥

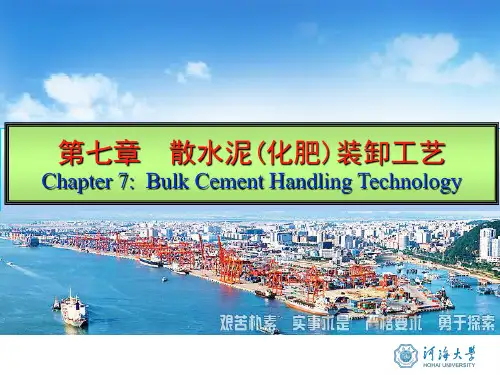

港口装卸工艺课件 chap789 水泥化肥粮食液体
装卸船工艺
橡胶软管或金属软管(小型码头)
装 卸
输油臂：DN50~DN400
船
工
艺
卸车工艺
➢ 自流下卸
装 ➢ 泵抽下卸 卸 ➢ 虹吸上卸 车 ➢ 泵抽上卸 工 艺 装车工艺
➢ 鹤管上装（泵装、自流装车）
油品的储存
➢ 油库
油 ➢ 储罐 品 的 储 存
拱顶油罐
浮顶油罐
谢谢大家！
散 散装水泥专业运输工具 装 ➢ 散装水泥罐式汽车 水 ➢ 散装水泥罐式火车 泥 ➢ 散装水泥罐式船 专 业 运 输 工 具
二、装卸工艺
1
输送机械设备
2
装卸车工艺
3
装卸船工艺
4
水泥的储存系统
5
水泥的灌包系统
输送机械设备
输
机械式
气力式
送
机
械
设 备
➢ 密闭带式输送机 ➢ 埋刮板输送机
➢ 螺旋输送机
性 达接收地点，然后空气自行散失与物料分离，
卸 物料再通过码头上的机械重新转运出去
船
机
压带式卸船机
连 续
➢ 在两条垂直的、同速向上运动的皮带的两 个相对侧面均匀加压，使通过喂料器进入夹
皮带机的物料在两条皮带中间被夹带同步向
性 上运动，实现物料的垂直提升
卸
船
机
埋刮板卸船机
连 续
➢ 利用固接在牵引链上的刮板在封闭的料槽 中输送散状物料的输送机，物料从下端开口
➢ 单仓直径一般15~22m，高度一般25~55m
水
灌包机
泥
灌
包
系
统
谢谢大家！
第八章 散粮装卸工艺
Chapter 8: Bulk Grain Handling Technology
散装水泥码头装卸工艺
2、连续性卸船机
• 吸粮机 • 特点：
– 结构简单，造价低，操作方便，使用灵活 – 对船型适应性强，清舱量小，工人劳动强度低 – 易于其他环节相衔接 – 噪声大，粉尘大，能耗大，效率低
2、连续性卸船机
• 夹皮带卸船机
– 在两条垂直的、同速向上运动的皮带的两个 相对侧面均匀加压，使通过喂料器进入夹皮 带机的物料在两条皮带中间被夹带同步向上 运动，实现物料的垂直提升
2、确定装卸工艺流程，计算泊位通过能力
•例2. 某杂货泊位，接卸1万吨级杂货船，已知该泊 位装卸钢材的效率为1800吨/天，装卸木材的效率 为1000吨/天，船舶靠离码头及各种原因引起的停 泊时间平均为12小时，泊位年工作天数320天，如 果钢材和木材通过该泊位装卸的比重为3:7，试求该 泊位的综合理论装卸能力。
1、某集装箱轮胎式龙门起重机的标准起升高度为18.2m，
则表示该起重机堆置能力为______。
A. 堆三过四 B. 堆四过五 C. 堆五过六 D. 堆六过七
2、散货摆动式装船机按前端栈桥轨道的形式不同，可
分为
和 两种。
3．翻车机卸车系统由 ， ， 三大系统组
成。
4、看图识别机械，并比较这两种机械的优缺点。
5、进行工艺布置、绘制装卸工艺方案图
5、进行工艺布置、绘制装卸工艺方案图
6、进行方案比选
• 定性比较： – 技术的先进性与可能性 – 工艺流程的合理性 – 工人的劳动条件和劳动强度 – 对雨天工作、水位变化的适应性 – 对水工建筑的要求，设备安装、保修、使 用的难易程度 – 预留发展的余地 – 对环境的影响
面积、装卸机械数、装卸工人和机械司机人数) • 计算有关技术经济指标 • 进行工艺布置、绘制装卸工艺方案图 • 进行方案比选 • 编制设计文件
精选储运散粮装卸工艺
（七）卸船机的形式选择
目前世界各国散粮码头所采用的卸船机主要有气吸式、夹皮带、 高速埋刮板、螺旋式、链斗式等。
气吸式卸船机卸船效率比较高；散粮在密封条件下输送，防尘效果较好；清舱量少，效 率利用率数比其他机械式高；吸管伸到船舶各个部分，有利于清舱；散粮撒落少；卸船不 受天气影响；管理维修方便，易于实现自动化，故劳动强度较低。但该机的耗电量大、震 动大、噪声大、效率低是这种机型的显著缺点。
卸粮过程
螺旋卸船机的卸粮过程是：物料先在喂料机的外螺旋的作用下向 下推送，然后由扇形取料螺旋向内螺旋挤送，进行垂直提升物料， 被垂直提升的物料经水平臂架内的水平螺旋输送机运到卸船机顶部 的分料环，将物料转运到接运皮带输送机至卸料点。
主要技术规格
使用特点和使用情况
1）功能耗低 卸每吨散粮的能耗比抓斗卸船机和吸粮机低。
（四）螺旋式卸船机
螺旋式卸船机是一种有高大门架和垂直臂、水平臂、旋转塔、末 端螺旋输送机组成的连续型卸船机。卸船机的臂架可作上下垂直移 动，垂直臂架可左右、前后摆动，以扩大工作面，门架可在轨道上 移动。
组成与功能
螺旋卸船机的垂直臂由箱形臂架和垂直螺旋输送机组成。垂直 臂的上端与水平臂铰接；输送机由内螺旋、机壳和外螺旋组成，内 螺旋和外螺旋为分别驱动。外螺旋采用与内螺旋相反的反螺旋，其 作用是松散物料和供料，以避免谷物抛向外边。
水平臂由箱形臂架和水平螺旋输送机组成。水平臂的后端与旋转 塔铰接，相对于水平线可以上下俯仰各20度（非工作状态可以仰起 35度).旋转塔为圆筒形结构，由大齿圈向转装置支撑在门架上。
螺旋式卸船机具有垂直臂摆动、水平臂俯仰、回转和大车行走的 功能。水平臂前端还装有起吊设备，起重能力为8t，用于清舱时吊 清舱机人舱。由于螺旋卸船机的垂直和水平悬臂都是采用螺旋输送 物料，所以螺旋卸粮机的臂架可以在很大的倾角下工作，在加上转 台的转动，门架的移动，卸料机头在船舱内具有较大的灵活性和自 由度，大大地减少了清舱量。
港口装卸工艺第八章 散水泥(化肥)装卸工艺
“十二五”职业教育国家规划教材
章节目录
* * * * * * * * 第一节 概述 第二节 散水泥(化肥)卸船及输送机械设备 第三节 散水泥(化肥)灌包系统 第四节 散水泥装车、装船设备 第五节 水泥储存 第六节 散水泥、散化肥装卸工艺组织 第七节 散水泥、散化肥粉尘污染和防治 练习与思考
学习目标
第二节 散水泥（化肥）卸船及输送机械设备
* 四、螺旋输送机 螺旋输送机主要由安装在固定槽内的旋转输送螺旋叶组 成，用于输送粉状物料和粒状物料。因此可用于散化肥 和散水泥的卸船作业和水平运输。 如图8-6所示是水平螺旋输送机，槽内松散物料的输送 靠输送螺旋的旋转来实现。输送螺旋及螺旋轴装在槽体 两端端板的轴承上，螺旋轴由电动机驱动。
第二节 散水泥（化肥）卸船及输送机械设备
* 一、气力提升机 气力提升机是一种低压吹送的垂直提升气吸式卸船输送 设备，可用作粉状物料如生料、水泥等的卸船运输机械， 但不适用对易受潮结块的散化肥的卸船。 1．气力提升机的组成与工作原理 气力提升机由竖立的圆柱形提升仓、输送管道、膨胀仓 和空气压缩机组成。空气压缩机通常是一个设有吸气过 滤器的单级回转式空气压缩机。 优点：气力提升机的优点是结构简单、质量轻、无运动 部件、投资省、磨损小、操作维修方便可靠，用于提升 高度大于45m以上时较为经济。 缺点：电耗大，尤其是提升高度低时电耗高于斗式提升 机。
第二节 散水泥（化肥）卸船及输送机械设备
* 三、空气输送斜槽 2．应用 空气输送斜槽用于粉状物料输送，包括化肥、水泥以及 其他非粘性粉粒状料。 3.空气输送斜槽特点
优点是：设备本身无运动部件，磨损少，耐用，设备简单，易维护 检修；材料省，运转中无噪声，动力消耗低，操作安全可靠；改变 输送方向容易，适用于多点喂料及多点卸料。 缺点是：对输送的物料有一定要求，仅适用于小颗粒或粉状非粘性 物料；料中粗大颗粒过多时，输送过程中会逐渐累积在槽中，达到 一定数量时需要进行人工排渣；在布置上必须保证具有准确的向下 倾斜度，所以距离长，落差就大，会造成土建上的困难。
章节目录
* * * * * * * * 第一节 概述 第二节 散水泥(化肥)卸船及输送机械设备 第三节 散水泥(化肥)灌包系统 第四节 散水泥装车、装船设备 第五节 水泥储存 第六节 散水泥、散化肥装卸工艺组织 第七节 散水泥、散化肥粉尘污染和防治 练习与思考
学习目标
第二节 散水泥（化肥）卸船及输送机械设备
* 四、螺旋输送机 螺旋输送机主要由安装在固定槽内的旋转输送螺旋叶组 成，用于输送粉状物料和粒状物料。因此可用于散化肥 和散水泥的卸船作业和水平运输。 如图8-6所示是水平螺旋输送机，槽内松散物料的输送 靠输送螺旋的旋转来实现。输送螺旋及螺旋轴装在槽体 两端端板的轴承上，螺旋轴由电动机驱动。
第二节 散水泥（化肥）卸船及输送机械设备
* 一、气力提升机 气力提升机是一种低压吹送的垂直提升气吸式卸船输送 设备，可用作粉状物料如生料、水泥等的卸船运输机械， 但不适用对易受潮结块的散化肥的卸船。 1．气力提升机的组成与工作原理 气力提升机由竖立的圆柱形提升仓、输送管道、膨胀仓 和空气压缩机组成。空气压缩机通常是一个设有吸气过 滤器的单级回转式空气压缩机。 优点：气力提升机的优点是结构简单、质量轻、无运动 部件、投资省、磨损小、操作维修方便可靠，用于提升 高度大于45m以上时较为经济。 缺点：电耗大，尤其是提升高度低时电耗高于斗式提升 机。
第二节 散水泥（化肥）卸船及输送机械设备
* 三、空气输送斜槽 2．应用 空气输送斜槽用于粉状物料输送，包括化肥、水泥以及 其他非粘性粉粒状料。 3.空气输送斜槽特点
优点是：设备本身无运动部件，磨损少，耐用，设备简单，易维护 检修；材料省，运转中无噪声，动力消耗低，操作安全可靠；改变 输送方向容易，适用于多点喂料及多点卸料。 缺点是：对输送的物料有一定要求，仅适用于小颗粒或粉状非粘性 物料；料中粗大颗粒过多时，输送过程中会逐渐累积在槽中，达到 一定数量时需要进行人工排渣；在布置上必须保证具有准确的向下 倾斜度，所以距离长，落差就大，会造成土建上的困难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、散粮装船机械 大型专业化散粮船采用皮带输送机---自流管系统 自流输送管是固定的，按一定距离安装，随舱口定， 一般为15-20M ，倾斜角不小于23-36度 （一）皮带输送机布置形式 1、沿码头线布置的高架皮带输送机廊道 2、设置在远离岸线的突码头上 原因 1）吃水要求 2）投资小 3）双边作业 （二）自流输送管的特点 小型驳船采用皮带输送机直接装船
上部输送机 下部输送机
三、散粮的计量
Байду номын сангаас
一个钢板仓：直径22M 高度27M
第五节 散粮装卸车辆工艺
一、散粮卸车 敞车------我国装运散粮的常用车型 棚车------不适于吞吐量大的港口 二、粮仓系统 1、组成 2、工作程序 敞车（自流） V形坑道 闸门 斗式提升机 入仓
皮带机
工作楼
三、散粮装车 高架存仓装置（利用粮谷自流入车，一般装敞车只需 几分钟） 另： （1）铲斗车装车
第八章 散粮装卸工艺
第一节 概述 一、散粮运输方式具有的优越性 二、散粮的特性和对装卸保管的要求 （1）食用性 （2）吸附性 （3）流散性 （4）扬尘性 三、散粮在运输和装卸过程中的辅助作业 粮食的检验 、熏蒸 、 过秤等
第二节 散粮船舶装卸机械
一、散粮卸船机械 1、间歇性卸船机械 (1)抓斗卸船机（船吊抓斗、门机抓斗、桥式抓斗等） 传统卸船设备，发达国家也没有完全排除使用抓斗 卸粮。我国抓斗卸粮起重机多为5T 、10T、25T— 30M 幅度的门机。 (2)抓斗卸船机使用特点 2、连续性卸船机械 （1）吸粮机 （2）夹皮带卸船机 （3）链斗式卸船机 （4）螺旋式卸船机
缺点：（1）效率低 （2）货损严重 （3）清理工作量大
（2）自行式的斗式装载机
优点： 取料效果好 缺点：（1）装货点范围小 （2）装车时移动费时
上述机型不适于大批量的装车作业
第六节 散粮码头的除尘防爆
一、散粮粉尘爆炸实例 二、散粮筒仓爆炸的原因 1、筒仓爆炸的三个诱发因素 粉尘浓度、火源、密闭的空间 2、引爆浓度 粉尘浓度在40~60g/m3最易形成猛烈爆炸 3、爆炸过程
提高吸粮机的生产效率的措施 1）采用水平、垂直伸缩输送管------增加一、二 阶段的卸货效率 2）设计专业清仓吸嘴 例：2万吨的散粮船，清仓量约占10%，而所 占时间约占全部卸船时间的30% 黄浦港：现吸嘴（清舱弯管吸嘴可绕垂直输送 管作360度转动 。
（2）夹皮带卸船机
A、夹皮带机是一种专利产品（图8-2）价格约3000万 RMB B、工作原理 C、组成 喂料器（螺旋喂料 图8-3、刮板输送喂料 图8-4 双叶轮喂料 图8-5） 水平伸臂（一端悬挂拉伸吊臂，另一端为平衡重；一 般长20M，允许俯仰-28~+36度，目的使垂 直吊臂能方便出入舱口） 门架（与门机类似，支撑水平伸臂及机架沿轨道移动） 防尘装置（两处安装：喂料端和卸料口）
（4）斗式卸船机 用末端斗子直接挖取货物，但斗子运动速度不 能太快，否则不能装满斗子，效率可达500700t/h 种类 使用特点（优缺点） 应用 卸船作业 A、卸船顺序 B、清舱作业
（5）埋刮板卸船机 组成 卸粮过程 工作特点 应用 瑞士Buhler Miag公司的“HL-SKT”型埋刮板卸船机是 散粮和散货专业化码头首选机型，效率为500~1500t/h 日本神户港 2台*500t/h 加拿大加蒂亚港 2台*1500t/h （6）各种散粮卸船机的特点比较
（1）吸粮机 属于气力输送机范畴。大型散粮专业化码头的 主要卸船设备。300-600T/H 上海港民生路第二作业区就是散粮专用码头。 发展历史（P210） 工作原理 结构（图8-1） 散粮机的主要优点
散粮机的主要缺点
1、噪声大 如噪声来自于机械的振动——则在鼓风机下部采用弹 性垫 ，在四周采用隔音壁。 如噪声来自于风的出入口——在低压风机的前后安装 进气消音器等。 2、粉尘大 3、能耗大 卸一吨耗电1.5-1.9kw/h，大于国家能耗标准(1.25kw/h) 4、效率低 原因1：吸粮机本身特性所致 原因2：效率随货位下降，清舱阶段更低
三．防尘与防爆的措施 1．技术上的措施（除尘系统——集尘点） （1）防尘与控制粉尘浓度 车间内：浓度不得高于10MG/M3 （2）火引子的防止与温度的监测 A．电器设备方面 如漏电、 短路 、过载 、开关电弧 、照明灯破碎等-----采用防 爆电器设备 B．皮带滑动产生静电-------应把静电引到地下 斗式提升机转速失常------经常检查和维护 （3）防止爆炸蔓延和破坏 A．远离建筑物和人员稠密地区 B．隔绝燃气传播法 C．设放散口以便设放爆炸压力 如：能冲破强度不高的破坏板---减少爆炸压力----通过导管----引 燃气到一个安全处
2．管理上措施
（1）加强船员安全教育和安全知识
（2）经常分析与检验系统 （3）学会使用消防设施和安全设备 （4）对新人建立入场前教育制度 （5）送部件到外面修理厂修理 （6）不带“病”工作 （7）建立检查 清扫 分工负责制度
第八节 散粮装卸工艺
散粮进口装卸工艺（P236） 散粮出口装卸工艺（P236） 散粮船 水上过驳工艺 1、什么叫水上过驳？ 1 2、需要水上过驳的两个原因： A 进口货物可不经过码头和仓库，直接完成换装 B 由于码头前沿或进港航道水深不足，需在港外减载 3、上海绿华山锚地双丰海水上减载设备有：双丰海是利 用旧船改造而成，主要加装2台装卸桥，皮带机，2台 装船机
走进青岛港老港区，首先映入眼帘的是16 个巨 大的粮食钢制圆筒仓，与之相配套的散粮接卸系统是 世界上最先进的粮食作业系统。 整个作业过程中，除了由门机完成卸船供料外， 其余的全密封式过程作业，均在中控室运用微机自动 化进行中央集中控制。 2006 年上半年，青岛港仅用164 天的时间，便 完成吞吐总量达到10018万吨，全年吞吐量有望达到 2.1 亿吨，实现3000 万吨的大跨越，这其中科技的 推动作用是不可估量的。
D、操作特点 E、清舱 （1）装载机---将前置式装载机吊入船舱内，将 物料向喂料器周围推。（价格约125万美金） （2）推扒机 F、优点 G、应用 1975年 以色列海法港首次使用，效率600t/h 80年代中期 天津、大连港开始使用，效率750t/h
（3）螺旋式卸船机（新型机械 ）价格约2400万（95年） 结构 组成 卸船臂（垂直提伸螺旋、水平输送螺旋 ） 门架 接送输送机 工作过程 使用特点（垂直拉伸螺旋底部设有单独驱动的反转螺 旋喂料口，物料的充满指数在0.7-0.9之间 ） 应用 比利时根特港散粮码头首次使用 ST490-C型 沙特、美国、荷兰等国家港口也有使用 国内尚未使用
吸粮机的卸船过程分三个阶段 第一阶段：刚开始时，货位高，吸嘴只需垂直上下运动。 但要注意埋入的工作深度： 深度过大— 则混合比过高，管子堵塞。 深度过小— 则混合比过低，效率浪费。 理想工作深度为0.6M左右，此时效率利用可达0.97， 即200T/H的效率可发挥到195T/H左右。 第二阶段：物料减少，货位降低，要注意水平管道上下 摆动角度。 司机在操作时尽量使水平管路不超过+15 或-15度。 第三阶段：清仓阶段 此时效率利用指数约0.2左右。即200t/h*0.2=40t/h
第三节
散粮输送系统
一、水平及倾斜输送 （一）皮带输送机（即皮带机） 1、皮带机的作用 2、皮带叫的输送速度 最大速度与带宽有关 一般带速3.15-4M/S 带宽1.5M 3、皮带机的输送能力 （二）幸维厄(Smiveyor)气垫皮带机（新型） 1、概况 带速3.5M/S 带宽1.2M 2、优点 （三）刮板输送机 带式刮板输送机 链式刮板输送机（即埋刮板输送机）
二、|垂直提升机 最常用的是： 斗式提升机 （带式、链式）
第四节 散粮筒仓机械化系统
一、散粮筒仓机械化系统的作用 二、散粮筒仓机械化系统的组成
工 作 楼
筒 仓 群
斗式提升机
计量装置（称上粮柜、 称下粮柜、容量称、计量斗） 其他辅助设备（干燥、除尘、取样、筛分、控制等设备） 圆筒仓（竖向一定距离有一测温点集中反映到控制室） 星形仓（圆筒仓之间）
