冰箱空调基本原理
冰箱和空调的工作原理
冰箱和空调的工作原理
冰箱的工作原理如下：冰箱中的制冷剂通过压缩和膨胀的循环流动，将室内的热量带走，使冰箱内部的温度下降。
制冷剂在压缩机中被压缩成高温高压气体，然后进入冷凝器，通过热交换与外部空气进行热量交换，将热量散发到外部环境中。
随后，制冷剂变为高温低压气体，经过膨胀阀进入蒸发器，与室内空气接触，并吸收室内的热量，使室内温度下降，并将制冷剂重新转化为低温低压气体。
制冷剂再次进入压缩机，循环往复进行制冷作业。
空调的工作原理如下：空调通过制冷循环和换热循环来调节室内温度。
在制冷循环中，空调中的制冷剂被压缩成高温高压气体，然后通过冷凝器与外部空气进行热量交换，将室内热量带走。
在换热循环中，制冷剂经过膨胀阀减压后变为低温低压气体，并通过蒸发器与室内空气接触，吸收室内热量，使室内温度下降。
制冷剂再次进入压缩机，循环往复进行制冷作业。
同时，空调还通过调节风扇的速度和方向，使冷空气均匀地分布到室内，实现空调效果。
图解电冰箱的制冷原理
图解电冰箱的制冷原理1、电冰箱的制冷循环原理电冰箱主要是利用制冷剂的循环和状态变化过程进行能量的转换，从而降低箱室内的温度，实现制冷。
压缩机工作后，将制治剂压缩成高温高压的过热蒸气，然后从排气口排出，进入冷凝器。
冷凝器将制冷剤的热量散发给周围的空气，使得制冷剂由高温高压的过热蒸气冷凝为常温高压的液体。
干燥过滤器对流经的制冷剤进行过滤，滤除水分、杂质和氧化物。
制冷剂在毛细管中节流降压后，变为低温低压的制冷剂液体送入蒸发器中。
在蒸发器中，低温低压的制冷剂液体吸收箱室内的热量而气化为饱和气体，这就达到了吸热制冷的目的。
最后，低温低压的制冷剂蒸气经压缩机吸气管后进入压缩机，再经压缩机压缩后成为高温高压的过热蒸气，开始下一次循环。
目前，大多数电冰箱釆用双温双控的方式进行制冷循环的控制。
双温双控是指在电冰箱中配置两个蒸发器和两个温度传感器对冷藏室、冷冻室内的温度进行检测和控制。
因此，电冰箱的冷冻室和冷藏室的制冷循环可同时进行，当冷藏室的温度达到设定温度时，冷藏室制冷循环停止，冷冻室的制冷工作继续进行。
该控制方式可减少能耗，达到电冰箱不同室内温度需求不同的目的。
2、双温双控电冰箱的制冷循环原理3、电冰箱的冷气循环原理电冰箱箱室内通过加快空气流动或自然对流的方式，使空气形成循环，来提高制冷效果。
这种冷气循环方式通常可分为冷气自然对流降温方式（直冷式降温）和冷气强制对流降温方式（间冷式降温）。
直冷式降温是利用低温气体下降，高温气体上浮这一自然气流规律实现冷气循环。
在冷藏室内设有一个蒸发器，通过蒸发器直接吸收食物和箱内空气的热量，达到制冷的目的。
间冷式降温会将蒸发器集中放置在一个专门的制冷区域内，然后依靠风扇强制吹风的方式使冷气在电冰箱内循环，从而达到制冷的效果。
直冷式降温与间冷式降温相比：直冷式降温耗电量较小，但容易结霜；而间冷式降温耗电量较大，但温度均匀，利于食品的长期保存。

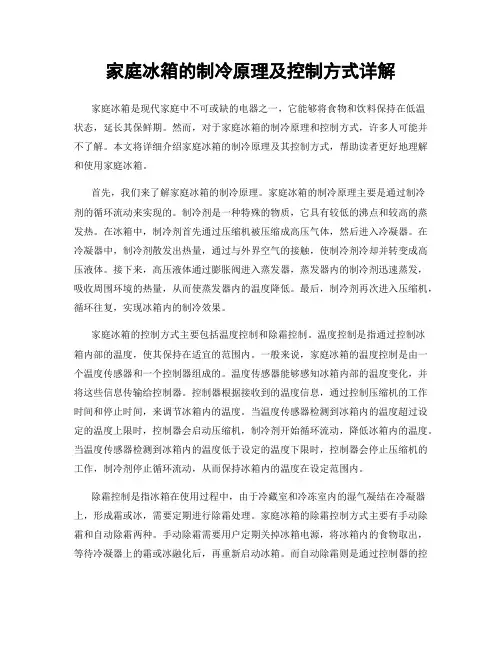

家庭冰箱的制冷原理及控制方式详解
家庭冰箱的制冷原理及控制方式详解家庭冰箱是现代家庭中不可或缺的电器之一，它能够将食物和饮料保持在低温状态，延长其保鲜期。
然而，对于家庭冰箱的制冷原理和控制方式，许多人可能并不了解。
本文将详细介绍家庭冰箱的制冷原理及其控制方式，帮助读者更好地理解和使用家庭冰箱。
首先，我们来了解家庭冰箱的制冷原理。
家庭冰箱的制冷原理主要是通过制冷剂的循环流动来实现的。
制冷剂是一种特殊的物质，它具有较低的沸点和较高的蒸发热。
在冰箱中，制冷剂首先通过压缩机被压缩成高压气体，然后进入冷凝器。
在冷凝器中，制冷剂散发出热量，通过与外界空气的接触，使制冷剂冷却并转变成高压液体。
接下来，高压液体通过膨胀阀进入蒸发器，蒸发器内的制冷剂迅速蒸发，吸收周围环境的热量，从而使蒸发器内的温度降低。
最后，制冷剂再次进入压缩机，循环往复，实现冰箱内的制冷效果。
家庭冰箱的控制方式主要包括温度控制和除霜控制。
温度控制是指通过控制冰箱内部的温度，使其保持在适宜的范围内。
一般来说，家庭冰箱的温度控制是由一个温度传感器和一个控制器组成的。
温度传感器能够感知冰箱内部的温度变化，并将这些信息传输给控制器。
控制器根据接收到的温度信息，通过控制压缩机的工作时间和停止时间，来调节冰箱内的温度。
当温度传感器检测到冰箱内的温度超过设定的温度上限时，控制器会启动压缩机，制冷剂开始循环流动，降低冰箱内的温度。
当温度传感器检测到冰箱内的温度低于设定的温度下限时，控制器会停止压缩机的工作，制冷剂停止循环流动，从而保持冰箱内的温度在设定范围内。
除霜控制是指冰箱在使用过程中，由于冷藏室和冷冻室内的湿气凝结在冷凝器上，形成霜或冰，需要定期进行除霜处理。
家庭冰箱的除霜控制方式主要有手动除霜和自动除霜两种。
手动除霜需要用户定期关掉冰箱电源，将冰箱内的食物取出，等待冷凝器上的霜或冰融化后，再重新启动冰箱。
而自动除霜则是通过控制器的控制，定期启动加热器，使冷凝器上的霜或冰融化，然后将融化的水通过排水管道排出冰箱。
用冰箱制造空调的原理
用冰箱制造空调的原理
冰箱和空调的制冷原理基本上是一样的，因此可以利用冰箱制造空调。
冰箱的工作原理是利用制冷剂的循环流动和相变来实现制冷。
制冷剂一般是气体，比如氟利昂等。
制冷循环通常包括四个主要部分：蒸发器、压缩机、冷凝器和节流阀。
1. 蒸发器：在冰箱中，蒸发器是放置在冰箱内部的一条管路，制冷剂从蒸发器流过，吸收冰箱内部的热量，并通过与空气接触而蒸发为气体。
2. 压缩机：制冷剂被压缩机抽出蒸发器，使其压力升高，同时也使温度升高。
3. 冷凝器：在冰箱中，冷凝器位于外部，通过风扇将室内空气导入，制冷剂在冷凝器中被冷却、凝结为液体，并释放热量给空气。
4. 节流阀：制冷剂温度下降后通过节流阀降低压力，从而继续循环流动。
通过以上四个部分，冰箱能够不断吸收室内的热量，并将热量释放到外部空气中，从而使室内温度降低。
利用冰箱制造空调，可以通过将冷空气导入室内，达到降低室内温度的效果。
可以通过将冰箱的蒸发器连接到一个风机或者风管，将蒸发器吹出的冷空气导入室
内，从而起到制冷降温的作用。
同时，可以利用冷凝器的热量释放，将热量通过风扇排出室外。
电冰箱制冷系统结构与工作原理介绍
二、电冰箱的结构特点
15
㈠、压缩机的外形图：
压缩机工艺管
压缩机回气管
压缩机排气管
电冰箱中使用的大多是将压缩机与驱动电机组合在一起的全封闭式压缩机。 有三根管子：较粗的是吸气管（回气管），较细的是排气管，还有一根是 工艺管，用来封住摧剂和安装表阀以进行检测工作的。
㈡、冷凝器的实际外形图：
电冰箱背部
直冷蒸 发器
冷藏室采用空气自然对流降温方式 ，冷冻室采用强制对流降温方式
多门电冰箱的实物图：
冷藏室采用空气自然对流降温方式 ，冷冻室采用强制对流降温方式
㈢、电冰箱上的标示：
B表示家用电冰箱
表示四星级电冰箱
191表示电冰箱容积为191L C表示冷藏箱，D表示冷冻箱， CD表示冷藏冷冻箱
此电冰箱上的标示表示本电冰箱为家用冷藏冷冻式191L四星级电冰箱
B
CD 225 W U
产品代号:（家用电 冰箱为B） 用途分类代号： 冷藏箱为C，冷冻 箱为D，冷藏冷冻 箱为CD.
规格代号， 有效容积， 用阿拉伯 数字表示， 单位为升。
有霜电 冰箱不 表示， 无霜电 冰箱用 W表示。
改进设计 序号，用 大写英文 字母表示
㈣、电冰箱上的铭牌：
从电冰箱的铭牌上可获得许多信息，如制冷剂的种类及装入量、生产日期等 . （目前，家用电冰箱的制冷剂多采用R12和R134a. R600a等）
干燥过滤器
㈤、吹胀式主蒸发器的实际外形图：
吹胀式蒸发器一般由锌铝 复合板或印制复合板吹胀 而成,其传热性能好,管路 分布合理,一旦出现泄漏 不易修复,需要在外侧周 围重新布管 。 为了防止管路生锈，在摧 管道中除了有制冷剂外， 还有少量的冷冻油在其中 流动，如果管路有泄漏， 冷冻油也会流出，造成油 污，这是检漏的方法之一。
冰箱双循环制冷原理
冰箱双循环制冷原理
冰箱双循环制冷原理是冰箱中实现制冷的关键技术之一。
通过双循环制冷原理，冰箱能够在冷藏箱和冷冻箱之间有效地传递热量，使食物保持良好的质量和新鲜度。
下面将详细介绍冰箱双循环制冷的工作原理。
冰箱双循环制冷原理基于制冷剂的循环流动和热量传递。
制冷剂是一种用于吸收热量和释放热量的特殊物质，可以以低温沸点的形式存在。
常见的制冷剂有氨、二氧化碳和氟利昂等。
双循环制冷原理由压缩机、冷凝器、膨胀阀和蒸发器四个主要组成部分完成。
首先，制冷剂以低温低压的状态进入蒸发器，这是冷冻箱的主要区域。
在蒸发器中，制冷剂吸收冷冻箱内部的热量，并被加热成为高温高压的气体。
接下来，制冷剂进入压缩机。
压缩机将制冷剂压缩成高温高压的气体，增加了制冷剂的温度和压力。
高温高压的制冷剂进入冷凝器，其中通过与冷却空气或水接触，制冷剂释放热量，并被冷却成为高温高压的液体。
高温高压的制冷剂通过膨胀阀进入蒸发器，其中的压力迅速降低。
此时，制冷剂变为低温低压的液体，回到冷冻箱，继续循环。
通过这种双循环制冷的方式，冰箱能够将外部的热量吸收到冷冻箱内部，使冷冻箱保持低温。
同时，冷冻箱内部的热量被制冷剂带走，并通过冷凝器释放到环境中。
整个系统的工作需要压缩机提供能量，推动制冷剂的流动。
总的来说，冰箱双循环制冷原理是通过制冷剂的循环流动和热量传递实现的。
制冷剂在蒸发器中吸收冷冻箱内部的热量，然后在压缩机的作用下，通过冷凝器释放热量到环境中。
这样冰箱就能够实现冷藏和冷冻的功能，使食物保持新鲜和品质。
冰箱空调制冷基本原理
冰箱工作原理我们知道任何物质在液化后都要放出热量，在气化时都要吸收热量，这是最普遍的物理现象。
空调冰箱就是利用了这个道理，将制冷剂液化放出热量，然后再让他蒸发吸收热量。
液化放出热量的位置和蒸发吸收热量的位置不能在一处，否则没有任何效果。
因此空调就有了室外机，目的是散热和其它主要功能，冰箱则散热器在冰箱外部。
那么怎么能实现制冷剂液化-气化呢？我们知道，气体物质在它的临界温度下，当压力达到一定值的时候，就会液化。
所谓的临界温度就是在这个温度之上，无论采用多高的压力都不能使他液化。
当温度高于气体物质在某个压力下的沸点之上时就会发生气化，气化时吸收热量，吸收的热量从环境中获得，从而实现制冷。
用于上述实现制冷的气体物质就是制冷剂。
作为制冷剂的物质通常常温下为气体，便于蒸发，而且临界温度不能太低，否则压缩时液化不容易。
还要要求无毒，无异味儿。
常见的制冷剂为氨、氟(这个字念服笨蛋才念佛呢)里昂。
氟里昂实际上很多种物质的总称，是一种系列产品。
那么他是什么物质呢？实际上就是卤代烷，常见的是卤代甲烷。
例如一氟三氯甲烷、三氟一氯甲烷、二氟二氯甲烷等等。
也就是甲烷的分子中的氢原子被氯和氟原子所取代，你可以自己组合出不同的物质。
当然了，这种卤代烷一定要有氯原子和氟原子存在，不能全是氯也不能全是氟，而且烷烃中的氢原子全部被取代。
倒不是说不存在这种物质，而是满足不了作为制冷剂的要求，例如四氯甲烷，常温下为液体，也就是四氯化碳，不能做制冷剂的。
但是四氯化碳中的一个氯被氟取代，就可以做制冷剂。
制冷的过程是这样的：首先压缩机将蒸发器来的气体制冷剂进行压缩，由于室温低于制冷剂的临界温度，当达到所需的压力后液化，液化时放出大量的热，这些热量通过散热管、散热片散发到空气中，也就是冰箱后面的散热管、空调室外机的风扇吹着的散热片。
液化后的制冷剂散热后，温度降低到接近室温，经过缓冲器后再通过毛细管进入蒸发器，蒸发器就是粗管，上面带有导热良好的金属片。
电冰箱制冷工作原理
电冰箱制冷工作原理电冰箱是现代生活中不可或缺的家用电器之一，它通过一系列的工作原理，使我们的食物保持在适宜的温度下，延长其保鲜时间。
本文将详细介绍电冰箱的制冷工作原理。
一、制冷循环系统电冰箱的制冷工作原理主要涉及制冷剂在循环系统中的运行。
制冷循环系统主要由压缩机、冷凝器、膨胀阀和蒸发器四个部分组成。
1. 压缩机：压缩机是电冰箱制冷系统中的核心部件，其作用是将低温低压的制冷剂气体吸入，使之压缩成高温高压的气体。
压缩机通过增加制冷剂分子之间的碰撞频率，提高了制冷剂的温度和压力。
2. 冷凝器：冷凝器位于压缩机的后方，通常设置在冰箱背部。
冷凝器的主要功能是将高温高压气体的制冷剂放出热量，使其冷凝成高压液体。
在冷凝器中，制冷剂通过与周围环境空气的热交换，释放出大量的热量。
3. 膨胀阀：膨胀阀是连接冷凝器和蒸发器之间的一个节流装置。
制冷剂通过膨胀阀的窄缝流过，压力迅速下降，使制冷剂从高压液体变为低压液体和气体的混合物。
4. 蒸发器：蒸发器是制冷系统中的另一个重要组成部分，通常位于冰箱内部。
制冷剂通过蒸发器时，吸收了冰箱内部的热量，达到制冷的效果。
在蒸发器中，制冷剂从低压液体和气体的混合物转变为低温低压的制冷剂气体。
二、制冷剂的选择制冷剂在电冰箱的制冷过程中扮演着重要的角色。
常见的制冷剂有氨、氟利昂和丁烷等。
不同的制冷剂有不同的物理性质和环保程度，而且对于电冰箱的制冷效果也有所影响。
在过去，氯氟烃类制冷剂（如氟利昂）被广泛使用，但由于其对臭氧层的破坏以及对环境的危害，现阶段已被禁止使用。
取而代之的是一些更环保的制冷剂，如丁烷，它不会对臭氧层产生危害，并且有更高的制冷效果。
制冷剂的选择需要综合考虑其制冷性能、环保性以及安全性等因素。
相关的法规和标准也在不断演变和更新，以适应新的环保要求。
三、温度控制和节能技术为了满足用户对不同食物储存温度的需求，电冰箱通常采用温度控制系统。
温度控制可以通过电子控制或机械控制实现，它们可以根据用户的设定，自动控制制冷系统的工作，使冰箱内部的温度保持在设定的范围内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽压缩制冷循环
蒸发器： 蒸发器的作用是使毛细管或膨胀阀送来的制冷剂在 低压的条件下迅速沸腾蒸发，大量吸收箱内的热 量，是箱内温度下降，达到制冷的目的
蒸汽压缩制冷循环
膨胀阀或毛细管：
膨胀阀或毛细管在制冷循环中起到了“节流”的作用。所谓“节流” 是指，当制冷剂液体通过管道中，特别设置的细管或“狭孔” （膨胀阀或毛细管），流速增大、压力减小、温度降低，有一部 分液体变成了气体，制冷剂流体经细管或“狭孔”的时间很短， 流体来不及与外界进行热交换，并且对外界也没有做功，这种现 象称为“节流”。
蒸汽压缩制冷循环
制冷剂： 制冷剂又称为工质，它是制冷循环中完成制冷循环的工 作介质。制冷剂在蒸发器内吸收被冷却物质的热量而 蒸发，在冷凝器内将热量传递给周围空气或水而冷凝 成液态。制冷机借助于制冷剂的状态变化而达到制冷 的目的。
蒸汽压缩制冷循环
干燥过滤器： 干燥过滤器的作用是吸附系统中制冷机中多余的 水分和过滤有形的异物，如灰尘颗粒、焊渣等
家用冰箱、空调产品基本原理
董浩，能效业务经理 Intertek 天祥集团
商用及电子电器
热学基础知识
热量从高温物体向低温物体传递，传递的方式有3种：
• 热传导 • 对流 • 辐射
热学基础知识
热传导：
两个物体相互接触时，热量从高温物体向低温物体传递；或 者一个物体，热量从高温部位向低温部位传递 举例：
热学基础知识
热辐射：
热量从高温物体直接沿直线射出去的传热方式叫做热辐射
举例：
电冰箱背后的冷凝器是个热交换器，冷凝器内流动着的制冷 剂比室内空气温度高，他将热量散发给空气的方式，除了 空气的对流外，还有热辐射
热学基础知识
物质的状态变化
• • •
自然界中物质所处的状态有 3种：固态、液态、气态 在一定条件下可以相互转换 蒸汽压缩式制冷的原理就是 依靠制冷机内的制冷剂的物 态变化来完成的。
蒸汽压缩制冷循环
高压过冷液 高温高压过热 蒸汽
低温低压 湿蒸汽
低温低压过热 蒸汽
蒸汽压缩式电冰箱的制冷系统
蒸发 压缩
冷凝 过滤 节流
单冷房间空调器的制冷系统
分体房间空调器的制冷系统
制冷原理
分体房间空调器的制冷系统
制热原理
单门直冷式电冰箱，用蒸发器做冷冻室，将要冷冻的食品放 在蒸发器的板管上，食品将热量传递给蒸发器管路中流动 的制冷剂，制冷剂吸收了热量而蒸发，使食品温度下降， 这就是蒸发制流动而传递热量的方式叫做对流 举例： 单门直冷式电冰箱，箱体的上部有一个容积较小的冷冻室（即 蒸发器），下部是大容积的冷藏室。冷冻室内的空气温度低 于冷藏室内空气的温度，冷藏室内温度高的气体向上流动， 冷冻室内温度的气体向下流动，形成冷、热气体的对流进行 热传递。箱体内冷藏室内的温度逐渐下降，冷冻室内的温度 逐渐上升，当其温度达到规定值时，制冷系统重新工作，制 冷降温，以利保存在电冰箱内的食品不易变质或腐烂。
蒸汽压缩制冷循环
蒸汽压缩制冷循环的组成：
• 蒸发器 • 压缩机 • 冷凝器 • 干燥过滤器 • 膨胀阀或毛细管 • 制冷剂
蒸汽压缩制冷循环
冷凝器： 冷凝器又称为散热器，它是使“气态”制冷剂放出热量而冷 凝为“液态”制冷剂的热交换器。
蒸汽压缩制冷循环
压缩机：
制冷压缩机的作用是在制冷系统中建立压力差，迫使 制冷剂在制冷系统中循环。压缩机是制冷剂在系统 中循环的动力源，是制冷系统的“心脏”。
