脉冲试验机技术说明书

合集下载

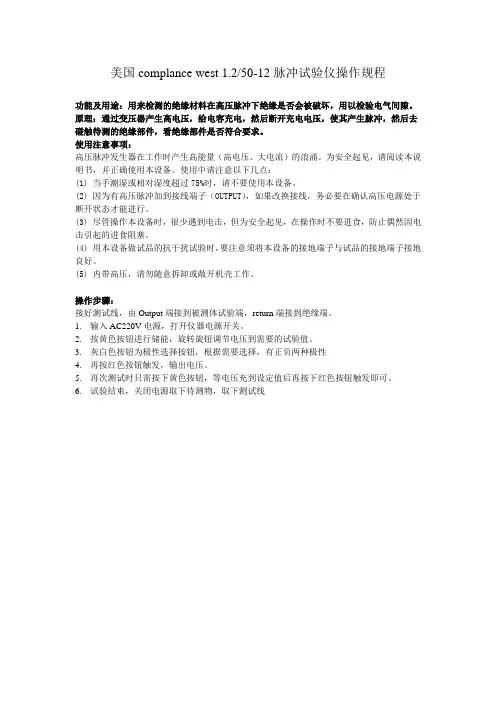

美国complance west脉冲试验仪中文操作规程

美国complance west脉冲试验仪中文操作规程

美国complance west 1.2/50-12脉冲试验仪操作规程
功能及用途:用来检测的绝缘材料在高压脉冲下绝缘是否会被破坏,用以检验电气间隙。

原理:通过变压器产生高电压,给电容充电,然后断开充电电压,使其产生脉冲,然后去碰触待测的绝缘部件,看绝缘部件是否符合要求。

使用注意事项:
高压脉冲发生器在工作时产生高能量(高电压、大电流)的浪涌。

为安全起见,请阅读本说明书,并正确使用本设备。

使用中请注意以下几点:
(1) 当手潮湿或相对湿度超过75%时,请不要使用本设备。

(2) 因为有高压脉冲加到接线端子(OUTPUT),如果改换接线,务必要在确认高压电源处于断开状态才能进行。

(3) 尽管操作本设备时,很少遇到电击,但为安全起见,在操作时不要进食,防止偶然因电击引起的进食阻塞。

(4) 用本设备做试品的抗干扰试验时,要注意须将本设备的接地端子与试品的接地端子接地良好。

(5) 内带高压,请勿随意拆卸或敞开机壳工作。

操作步骤:
接好测试线,由Output端接到被测体试验端,return端接到绝缘端。

1.输入AC220V电源,打开仪器电源开关。

2.按黄色按钮进行储能,旋转旋钮调节电压到需要的试验值。

3.灰白色按钮为极性选择按钮,根据需要选择,有正负两种极性
4.再按红色按钮触发,输出电压。

5.再次测试时只需按下黄色按钮,等电压充到设定值后再按下红色按钮触发即可。

6.试验结束,关闭电源取下待测物,取下测试线。

3B科学物理实验室 脉冲箱K说明书

3B科学物理实验室 脉冲箱K说明书

3B SCIENTIFIC ® PHYSICSPulse Box K 1017341Instruction manual01/14 ALF1 Output sockets2 Pulse button3 Battery compartment (not shown,at rear)1. Safety instructionsSafe operation of this equipment is guaranteed as long as it is used as stipulated. However, there is no guarantee of safety if the equipment is used incorrectly or carelessly.If there is any suspicion that the equipment can no longer be operated without risk (e.g. if visible damage is detected), the equipment must im-mediately be withdrawn from use and secured in such a way as to prevent its inadvertent opera-tion.• Only use the instrument in a dry environ-ment. • Do not apply any external voltage to theoutput sockets. • Only use with the supplied 9-V battery orbatteries of similar type.2. DescriptionThe pulse box is for generating electrical square-wave pulses by means of a button. These are then output from the two output sockets, e.g. to a speaker.The pulse box is particularly suitable for use in sample experiments using Kundt’s tube to estab-lish the speed of sound in various media.The pulse box itself is supplied with a 9-V bat-tery and an instruction manual.3. Technical dataOutputSignal form: Square Pulse length: 30 ms @ 8 Ω Amplitude: 9 V General data Voltage supply: 9 V battery Dimensions: 100x75x35 mm³ approx. Weight: 150 g incl. batteriy approx.4. Operation•Insert the supplied battery.• Connect the desired sound source, e.g. aloudspeaker, to the Kundt’s tube E via its 4-mm safety sockets, making sure you main-tain the correct polarity. • Trigger an electrical pulse by pressing thebutton. (Any number of pulses can be trig-gered one after the other.)Changing the battery• Prize open the battery compartment on theback of the box with a flat object, e.g. a screwdriver.• Replace the flat battery with a new one ofidentical type. Close the battery compart-ment again. •Properly dispose of the empty battery.Fig. 1 Battery compartment5. Example experimentDetermining the speed of sound in Kundt’s tubeAdditionally required:1 Microphone box (230 V, 50/60 Hz) 1014520 or1 Microphone box (115 V, 50/60 Hz) 1014521 1 Microsecond counter (230 V, 50/60 Hz) 1017333 or1 Microsecond counter (115 V, 50/60 Hz) 10173341 Kundt’s tube E 1017339 1 Microphone probe, long 1017342 1 Microphone probe, short 4008308 2 Adapter cable, BNC/4-mm plugs 1002748• Place the microphone probes in the Kundt’stube and set up the apparatus. (see Fig. 2) • Connect the long microphone probe to theChannel A input of the microphone box and connect the short one to the input for Chan-nel B. • Use a BNC/4-mm adapter cable to connectthe output of Channel A to the Start input of the microsecond counter (plug red 4-mm plug into green socket, black 4-mm plug into black ground socket). •Connect the output of Channel B to the Stop input of the microsecond counter (plug red 4-mm plug into red socket, black 4-mm plug into black ground socket from the side). • Connect the pulse box to the speaker. •Set both outputs to trigger mode and set the gain for both channels to a medium value.• Connect the microsecond counter and mi-crophone box to their power supplies and plug them into the mains. •Trigger a click pulse from the pulse box and read off from the counter the time it takes for the sound to propagate from the long micro-phone probe to the short one.Use the distance between the two microphones and the time measured to calculate the speed of sound in the tube at room temperature.6. Storage, cleaning and disposal • Keep the equipment in a clean, dry anddust-free place. •Do not clean the unit with volatile solvents or abrasive cleaners.•Use a soft, damp cloth to clean it.• The packaging should be disposed of atlocal recycling points. • Should you need todispose of the equip-ment itself, never throw it away in normal do-mestic waste. Local regulations for the dis-posal of electrical equipment will apply.• Do not dispose of the battery in the regularhousehold garbage. Follow the local regula-tions (In Germany: BattG; EU: 2006/66/EG).3B Scientific GmbH ▪ Rudorffweg 8 ▪ 21031 Hamburg ▪ Germany ▪ Subject to technical amendments 7. Example experimentFig. 2: Experiment set-up with Kundt’s tube。

Yokogawa Q7607 光脉冲测试设备说明书

Yokogawa Q7607 光脉冲测试设备说明书

When measurement made ten timesOptical input Optical output Optical Amplifier is unnecessary if the built-in option (OPT7607+10) is used.OptionsBuilt-in Optical Amplifier: OPT7607+10 Retrofit Optical Amplifier:OPT7607+10AAccessory (supplied with the system)Chirp MeasurementSoftware:PQ76000402-CDSeparately Sold AccessoriesFC connector adapter:A08161 SC connector adapter:A08162 ST connector adapter:A08163 Rack mount kit:EIA, with Front handles A02708JIS, with Front handles A02709EIA, without Front handles A02718JIS, without Front handles A02719 *1)At 23 ±5°C*2)P: optical average power*3)100 MHz as standard, 1 dB down*4)Total output of optical power5 Q7607-2E Jan. ‘03Please be sure to read the product manual thoroughly before using the products. Specifications may change without notification.SpecificationsFunctionsMeasurement principle:Using the conversion characteristicsbetween optical frequency and intensityin the built-in optical-fiber-type Mach-Zehnder interferometer, the instrumentconverts the dynamic chirp (opticalfrequency modulation) into a change inoptical power FM. By controlling thediscrimination point of the interferometer,FM is either added to or subtracted fromthe intensity IM of the optical input signal. Polarization compensation: Automatic polarization compensation bythe internal optical-fiber-type polarizationcontrollerBuilt-in optical amplifierwith automatic gainadjustment option(OPT7607+10): Available as an option, the Q7607 has abuilt-in optical amplifier with automaticgain adjustment.The optical output power is approx.0 dBm, regardless of the optical inputpower.Performance Specifications*1)Wavelengthmeasurement range:Q7607; 1510 to 1610 nmQ7607+10; 1530 to 1610 nmOptical input power range:-10 to 10 dBmFrequency conversionaccuracy:within ±15%FM demodulationcoefficient (50 G/10 G)*2):P x 0.021/GHz / P x 0.042/GHzFree Spectral Range(50 G/10 G):300 GHz ±15 GHz / 150 GHz ±15 GHz Demodulation bandwidth (50 G/10 G)*3):100 Hz to 100 GHz / 100 Hz to 50 GHz Deviation of demodulationfrequency (50 G/10 G):135 GHzpp or less / 65 GHzpp or less Insertion loss:Q7607; 13 dB or lessOptical output power:Q7607+10; -3 to 0 dBm*4)Input light polarizationcompensation:Automatically controlledInput/Output SpecificationsOptical input/output: FC/PC connector(changeable to SC or ST type)GPIB: In accordance with IEEE488-1978Optical remote interlock:BNC connector (for OPT7607+10/10A)General SpecificationsOperating environment:Ambient temperature; 0 to +40°CRelative humidity; 85% max.(no condensation)Storage environment:Ambient temperature; -20 to +60°CRelative humidity; 90% max.(no condensation)Power supply:AC100–120 V, AC220–240 V, 50/60 Hz,100 VA or lessAutomatic switching between the 100and 200 V systemsDimensions:Approx. 132 (H) x 424 (W) x 500 (D) mm(Approx. 5.2 (H) x 16.7 (W) x 19.7 (D) in.) Mass:13 kg (28.7 lbs) or lessBulletin No.Q7607-332E Jan. ‘03D©2002 ADVANTEST CORPORATIONPrinted in JapanADVANTEST CORPORATIONShinjuku-NS building, 4-1Nishi-Shinjuku 2-chomeShinjuku-ku, Tokyo 163-0880,JapanTel:+81-3-3342-7500Fax:+81-3-5322-7270http://www.advantest.co.jpNorth America, Canada, Mexico:Advantest America Measuring Solutions, Inc.Head Office258 Fernwood Avenue Edison, NJ 08837, U.S.A.Tel:+1-732-346-2600Fax:+1-732-346-2610/ProdServices/instr.htmSanta Clara Office3201 Scott Blvd., Santa Clara, CA 95054, U.S.A.Tel:+1-408-988-7700 Fax:+1-408-987-0688Europe:Rohde & SchwarzEngineering and Sales GmbHMühldorfstraße 15D-81671 München, Germany (P.O.B. 80 14 29D-81614 München, Germany) Tel:+49-89-4129-13711Fax:+49-89-4129-13723Korea:Advantest Korea Co., Ltd.16F, MIRAEWASARAM Bldg., 942-1, Daechi-Dong,Kangnam-ku, #135-280, Seoul,KoreaTel:+82-2-3452-7157Fax:+82-2-3452-0370China:Advantest (Suzhou) Co., Ltd.Shanghai Branch Office5F, No.46 Section FactoryBuilding, No.555 Gui Ping Road,Caohejing, Hi-Tech Area,Shanghai, China 200233Tel:+86-21-6485-2725Fax:+86-21-6485-2726Beijing Branch OfficeRoom 517, Beijing Fortune Bldg.,5 Dong San Huan Bei-Lu, Chan Yang District, Beijing, China 100004Tel:+86-10-6590-8170Fax:+86-10-6590-8175Taiwan:Advantest Taiwan Inc.No.1 Alley 17, Lane 62,Chung-Ho Street, Chu-Pei City, Hsin Chu Hsien, Taiwan R.O.C Tel:+886-3-5532111Fax:+886-3-5541168Singapore, Malaysia, Thailand, Indonesia,Philippines, Vietnam:Advantest (Singapore) Pte. Ltd.438A Alexandra Road, #08-03/06Alexandra Technopark Singapore 119967Tel:+65-6274-3100Fax:+65-6274-4055。

拉力试验机使用说明书

拉力试验机使用说明书

拉力试验机使用说明书一、主要规格及技术指标1、测力:分辨率:1/200000;(连同小数点共7位)精度:0.3%以上采样频率:30Hz2、位移(连同小数点共7位)光电编码器:分辨率:最高达1μm范围:0-1000mm任意设置精度:仪表系统无误差3、速度控制:0.01—500mm/min精度:示值±0.5%以内控制方式:脉冲(适用于带脉冲输入的伺服控制器,步进电机控制器)二、前后面板及连线:仪器前面板仪器信号接线示意图:力传感器电机控制三、仪表及使用说明一>按键说明:共有24个按键二>基本操作1、菜单选择:进行菜单选择时,按欲选菜单前之数字键,相应菜单反白显示,菜单下方“请选择”后显示相应数字键,此时按键则进入下级菜单或菜单所要执行功能。

“返回”为返回上一级菜单。

2、数值输入:在进行参数设置、标定、检定等操作时,要进行数值输入。

输入数值时,先用菜单选择要输入的参数,再按键后即可开始按数字键进行输入。

输入过程中,用反白块指示下一输入位置。

输入结束后按键结束输入。

例:要在拉伸试验参数设置内输入试样长度654.321毫米:(1)进入“拉伸试验参数设置”界面。

拉伸试验参数设置1>速度350.00mm/min请选择:12>试样长度123.456mm 3>矩形宽123.456mm4>厚123.456mm 5>定力值123.456N 6>定伸长率123.45%7>试验结果选择8>返回(2)按数字键选择“试样长度”菜单,此时“2>”反白显示,菜单下方“请选择”后显示2。

(3)按键进入数值输入,此时“1”反白显示。

依次按数字键完成输入。

注意:小数点位置由程序根据传感器量程自动确定,不需输入。

拉伸试验参数设置1>速度350.00mm/min请选择:22>试样长度123.456mm 3>矩形宽123.456mm4>厚123.456mm 5>定力值123.456N 6>定伸长率123.45%7>试验结果选择8>返回(4)最后要按键完成输入。

FCL2009A智能型多次脉冲电缆故障测试仪说明书201061

FCL2009A智能型多次脉冲电缆故障测试仪说明书201061

FCL-2009A智能型多次脉冲电缆故障综合测试系统使用说明书西安福润德电子科技有限公司目录多次脉冲法分析波形的优越性 (3)警告.............................................. (4)1.产品概述 (5)2.主要功能特点 (6)3.主要技术指标 (7)4. 原理与外观说明 (11)4.1 工作原理 (11)4.2 FCL-2009A主机外观说明 (14)4.3 FCL-2052多次脉冲耦合发生器外观说明 (16)5. 使用方法 (17)5.1低压脉冲测试方法 (17)5.2高压脉冲测试方法 (19)5.3多次脉冲测试方法 (23)5.4核查电缆路径及埋设深度 (28)5.5故障点精确定位 (30)6.注意事项.............................. (31)7.装箱清单............................ .. (32)多次脉冲法分析波形的优越性应用FCL-2009A的高压脉冲法实测高压电缆高阻故障波形应用FCL-2009A的多次脉冲法实测高压电缆高阻故障波形警告1. 使用前请详阅说明书。

2. 主机内置有可充电蓄电池必须及时保养!!!当电量指示灯全灭时,应及时充电(5-8小时)。

长时间不用时,至少每隔3个月必须对仪器充放电一次,以保养电池,否则可能由于电池自放电亏损影响电池寿命!3. 路径接收及定点仪接收部分均内置高能量一次性DC9V电池,长时间不用时应取出,用时更换新电池,保证仪器正常工作。

4. 仪器所配笔记本电脑因内部有接线,所以严禁取出,以免造成不必要的损坏!5. 现场可能情况复杂,但选择正确方法将事半功倍。

6. 现场波形可能复杂,但抓住波形规律则一切简单。

7. 对直埋电缆必须进行路径核查,然后定点!!!8. 多次脉冲发生器仅用于多次脉冲法预定位(粗测)!1.产品概述1.1 仪器的主要用途各种电缆长度及其传播速度测量35kV及以下各种电力电缆线路的各种故障快速、准确检测。

ZDL-5816二次脉冲法电缆故障测试仪

ZDL-5816二次脉冲法电缆故障测试仪

ZDL-5816二次脉冲法电缆故障测试仪使用说明书上海菲柯特电气科技有限公司目录ZDL-5816二次脉冲法电缆故障测试仪使用说明书一、概述 (1)二、仪器功能与特点 (1)三、主要性能指标 (1)四、仪器的系统组成和工作原理 (2)五、仪器的配套性 (2)六、仪器面板说明 (3)1.仪器面板结构示意图 (3)2.仪器面板结构说明 (3)3.荧屏触摸键说明 (3)4.二次脉冲产生器的面板结构示意图 (3)七、仪器的操作使用步骤 (4)1.用低压脉冲法测试电缆的低阻接地、短路、断路故障 (4)2.用二次脉冲法测试电缆的高阻闪络性故障(包括高阻泄漏故障) (5)3.用冲击高压闪络法测试电缆的高阻闪络性故障(包括高阻泄漏故障) (9)4.波速测量 (10)5.测试结果的保存 (13)6.测试结果的打印输出 (14)7.“返回” (14)8.“退出” (14)八、二次脉冲法测试的操作技巧 (15)九、仪器使用注意事项 (15)二次脉冲产生器使用说明书 (15)一、概述:本测试仪用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。

由于本仪器采用目前国际上最先进的“二次脉冲法”技术,加之自主开发的测试技术和高频高压数据信号处理装置,使其具有最好的电缆故障波形判断能力和最简单方便的操作系统。

本仪器具有独立的知识产权,是国内率先研制成功、国内独一无二的“二次脉冲法”电缆故障测试仪。

二次脉冲法的先进之处在于使现场测得的故障波形得到大大简化,将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。

降低了对操作人员的技术要求和经验要求。

极大地提高了现场故障的判断准确率。

任何人都能方便、准确地判读波形,标定故障距离,达到快速准确测试电缆故障的目的。

ZDL-5816电缆故障测试仪的整体技术可以和国外同类产品媲美,其性能价格比也大大优于国内外同类产品。

ZDL-5816电缆故障测试仪采用真彩显示触摸屏幕,波形显示特别清晰。

脉冲测试仪操作使用方法

脉冲测试仪操作使用方法

脉冲测试仪操作使用方法一、电流取样器:电流取样器外型及接线图高压闪络测试时,电流取样器红、黑接线柱与测试线红、黑夹子对应连接,并将电流取样器平行放置于电容器接地线3-5cm处。

如信号强可移远些,信号弱可移近些。

以采集到较好的波形为标准。

二、连接电缆:仪器配套连接电缆二条,为闪络测试时使用和低压脉冲测试时使用。

如图7所示。

三、精确定点实物接线图:精确定点是测试电缆故障关键的一步,粗测完后.撤走主机和多次脉冲产生器,按以下实物图接线方式,给电缆连续加冲击高压使故障点连续放电,频率大概放在3~4秒/次。

带上声磁数显同步定点仪走到粗测距离的前后10米处仔细听故障点的放电声,听出声音最大点下方即为电缆故障点。

第六节声磁数显同步定点仪介绍一、用途:本产品用于埋地电绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。

二、主要特点:1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大,大大提高了仪器定点和路径探测的灵敏度。

在信号处理技术上,用数字显示故障点与传感探头间的距离,极大地消除了定点时的盲目性。

2、缆沟内架空的故障电缆,过去定点时,全电缆的振动声使任何定点仪束手无策,无法判定封闭性故障的具体位置。

如今,只要将本仪器传感器探头接触故障电缆或近旁的电缆上,便可精确显示故障距离及方向,毫不费力地快速确定故障位置。

3、工频自适应对消理论及高工频陷波技术,大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力,缩小了定点盲区。

在仪器功能上,利用声电同步接收显示技术,有效地克服了定点现场环境噪音干扰造成的定点困难问题。

尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断,在相当程度上替代了闪测仪的粗测距离功能。

对于数百米长的故障电缆,一般不用粗测便可实施定点,真正实现了高效、快速、准确。

利用15z幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定,避免了原等幅15z信号源时电视机行频对定点仪的干扰。

脉冲试验机-技术说明书

脉冲试验机-技术说明书

声明本说明书主要介绍设备有关的主要结构,控制原理、工作原理、设备安装、操作方法以及安全注意事项等方面的知识。

特别提示:有时为了提高设备的性能,我们会对机械部份做一些改动,这样可能会产生操作系统与使用指南在某些细节上不一致的情况。

在此声明:您所购买产品所配备的随机说明书以该产品实际配备为准。

在编写本说明书时,我们难免有错误和疏漏之处,请多加包涵并热情欢迎您提出宝贵意见或建议。

本说明书的内容如有变动,恕不另行通知。

特别声明:本说明书不能作为向本公司提出任何要求的依据。

本说明书版权属于深圳市万斯得自动化设备有限公司;本说明书的任何部分未经深圳市万斯得自动化设备有限公司书面许可,不得以任何方式影印、复印或翻译成其它语言。

目录声明 ---------------------------------------------------------------错误!未定义书签。

目录 ---------------------------------------------------------------2 安全守则 -----------------------------------------------------------3 第1章产品信息 ----------------------------------------------------错误!未定义书签。

1.1 主要功能 -------------------------------------------------------4 1.2 主要特点 -------------------------------------------------------5 1.3 主要技术参数 ---------------------------------------------------错误!未定义书签。

第2章设备组成和工作原理 ------------------------------------------错误!未定义书签。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录目录 ---------------------------------------------------------------1 安全守则 -----------------------------------------------------------2 第1章产品信息 ----------------------------------------------------3 1.1 主要功能 -------------------------------------------------------3 1.2 主要特点 -------------------------------------------------------4 1.3 主要技术参数 ---------------------------------------------------5 第2章设备组成和工作原理 ------------------------------------------7 2.1 设备组成 -------------------------------------------------------7 ⭐控制柜 -----------------------------------------------------------8 ⭐环境箱------------------------------------------------------------9 2.2 脉冲试验台的工作原理 ------------------------------------------10 2.2.1 压力脉冲压力产生的原理 -------------------------------------10 2.2.2 高温介质循环的原理 -----------------------------------------10 第3章设备的安装 -------------------------------------------------11 3.1 设备就位 ------------------------------------------------------11 3.2 连接 ----------------------------------------------------------12 第4章操作 -------------------------------------------------------13 4.1 面板介绍 ------------------------------------------------------13 4.2 软件介绍 ------------------------------------------------------14 4.3 实例测试及报告 ------------------------------------------------18 4.4 安全操作规范 --------------------------------------------------22 第5章常见故障及处理办法 -----------------------------------------23 5.1 整机系统简易故障分析处理 --------------------------------------23 5.2 液压站简易故障分析处理 ----------------------------------------25 5.3 液压缸简易故障分析处理 ----------------------------------------27 5.4 伺服阀简易故障分析处理 ----------------------------------------28 第6章维护与保养 -------------------------------------------------29 6.1 维护保养计划 --------------------------------------------------29 6.2 维护保养工作 --------------------------------------------------30安全守则警告➢不容许带电拔插电源线。

➢设备在有压力的情况下不容许进行试件或管路的拆卸。

➢不容许在模温机内油箱没有导热硅油或导热硅油液面低于下限位的情况下进行导热硅油的加热。

➢不容许在计算机上安装其它程序(除打印机驱动程序外)。

➢不容许在设备自动运行时运行其它程序。

➢不容许在试验过程中拆装试件或设备的管路。

➢不容许将设备内的电源、空开等接到其它设备上使用。

➢调节节流阀时,不能开机调节。

调节完成后请锁紧螺母。

➢加入到模温机和动力系统油箱内的介质必须进行过滤后才加入。

➢更换模温机内油箱和动力系统油箱内的介质时必须对模温机油箱和动力系统油箱内进行清洗。

➢不能随意调节蓄能器出口节流阀,设备出厂时已经调定完好。

➢打开主泵后一定要等待星三角转换完成后才能进行下一步操作。

(当听到配电柜内的接触器打开是的声音时,一般设定为5秒时间。

说明星三角已经转换完成。

)➢试机时,一定要将动力主泵、介质循环泵的转向联接正确,防止反转使泵损坏。

➢当主系统中的高压过滤器的污染指示由绿色变为红色时,证明过滤器已经不能起到过滤作用了,请停机对其进行更换。

➢当对系统管路进行了更换、或者清洗、对主系统油箱进行清洗、主系统液压油更换等改变了系统后,必须对系统进行36小时的系统循环才能进行试验。

➢冷却水水压需要保证在0.2Mpa以上,冷却水需经过过滤器过滤(过滤精度为20目)。

➢不能在液压泵没有启动的情况下点击软件控制中的开始按钮。

➢不能随意更改电气连接线路。

第1章产品信息脉冲试验机采用自主研发的电液伺服技术、成熟的温控技术、成熟的传感检测技术等,试验的压力、介质温度、频率、试验时间、试验次数等参数均可以在调节范围内自行设定,可以实现梯形波、正弦波、水锤波等波形,完全符合脉冲等试验标准的所有要求。

此试验机结构上采用模块化设计,便于系统的紧凑和售后维修,控制上采用自动控制方式,具有可控性好、控制精度高、可靠耐用等特点。

设备操作简单、性能稳定、性价比高,使用寿命长。

1.1主要功能➢本试验机集介质温度、压力交变试验为一体,可对金属管或橡胶软管等闭式器件进行一定介质温度下的压力交变试验,也可单独进行压力交变试验。

➢设备运行前需先设定试验工艺流程,试验过程通过界面设定,包括峰值压力、谷值压力、升压时间、保压时间、降压时间、间隔时间、脉冲次数、循环次数、介质温度、波形、压力自动补偿与否、温度自动补偿与否等相关参数,试验结束或异常时自动停机。

➢本试验机对试验的相关参数可以进行保存,便于以后做相同试件、相同标准的试验时直接提取试验参数,不需再进行设置。

➢本试验机具有波峰、波谷值、温度偏差等微调功能;试件膨胀引起试验参数变化时,可自动进行补偿修正等,智能化微调试验参数,确保最佳的试验工况状态。

➢本试验机压力曲线可以实现梯形波、正弦波、水锤波等,并可以通过鼠标指示来显示出任意点的压力值,温度曲线可以实现介质温度的即时温度变化过程,并可以实时了解到相应的升降温速率等情况。

➢本试验机具备良好的安全措施:具有油温超高报警、液位报警、泄漏报警、异常报警、过载保护、紧急卸压、冷却水压压力过低报警、安全停机等功能。

可以及时的反馈设备的运行状态,便于监管设备。

➢本试验机试验由计算机控制,可实时采样压力、温度、波形、脉冲次数、时间等内容。

能以Office文档格式导出试验报表,并能自由编辑(报表格式可以根据用户格式定制,但用户必须提前提供报表格式)。

➢本试验机能够对当次试验出现故障的时间与性质、操作人员的操作进行记录。

(注意,计算机关闭后不再记录上一次开机时的操作过程)。

➢远程监控系统:通过远程监控系统可以对设备提供全程的跟踪服务,并能及时对设备故障提出解决方案,可以节省维修时间,大大降低生产运行成本。

1.2主要特点➢液压动力柜带移动脚轮,便于移动,设备整体外观协调且美观大气。

液压动力柜将液压站、压力脉冲器、介质循环系统有机的结合在一起,管路采用非焊接式管路连接,杜绝跑冒滴漏,柜内采用模块化设计,整体采用撬装式结构,便于搬运和安装、维修。

➢液压站为压力脉冲器提供稳定的系统压力,试验压力通过伺服液压缸和伺服阀来输出,动力系统配置高、使用寿命长;伺服阀控制精度高、动态响应快;伺服液压缸爬行稳定、泄漏低、寿命长;可以满足不同压力的试件试验要求。

➢高品质的动力液压站、电液伺服阀、液压缸、高低温介质系统、压力/温度传感器、通断阀等可确保整套设备在无故障状态下长期工作。

➢计算机监控系统由塔式服务器与美国高速控制器上下两级控制系统组成,上位机通过通信协议向下位机发送指令,下位机根据接受到指令启动设备,使整套设备处于完全脱离于上位机控制的状态下独立运行,同时不断将获取的试验数据上传给上位机。

这样整套设备可以在长时间稳定状态下运行。

➢试验数据具备自动采集和处理功能,自动建立试验数据库,数据可随时查询和长期保存。

➢冷热一体机为单独外置,油箱设计时装有上下液位报警器,当液位达到下限时,介质循环泵将不能启动并提示液位不足报警讯息,此时需要人工手动添加补液。

➢试件破裂后压力迅速下降,自动停止加压,即试验件破损后自动停机保护功能,最大限度保证人身、设备安全,适合试验无人看守。

➢试件泄漏可以设定报警点。

当泄漏量达到一定程度后,系统会自动报警并停止工作。

➢试验介质采用间接导热方式,导热硅油在冷热一体机内加热制冷后,经板换与试验介质热交换。

模温机的温度控制精度高,偏差低。

1.3主要技术参数第2章设备组成和工作原理2.1 设备组成设备主动力柜由一个电控柜、液压站、循环泵、模温机、压力系统及控制元件等组成。

柜底部做加强处理,带叉车搬运位。

设备测试箱与主设备一体结构,使用方便同时减少占有空间。

模块化设计,彼此间通过高性能的管路连接,结构紧凑,美观大体,便于售后维护等。

整体设备突破了国内现有产品的设计思路,具有漂亮的外观,理想的拼装方式,紧凑的箱体结构,安装使用极为方便。

整体设备外形如下所示:主动力柜试验箱➢控制柜控制柜是整体试验机的控制系统,计算机控制系统是整个系统数据的采集、处理及控制的中心,主要包括电液控制系统、传感控制系统、电气控制系统及控制软件系统等。

(1)电液控制系统电液控制系统可以长时间、连续、安全、稳定地运行,完全可以满足脉冲试验的要求;该系统中压力和温度的控制,采用PID控制。
