流延生产线溶剂废气净化处理方案讲解
废气设备处理方案

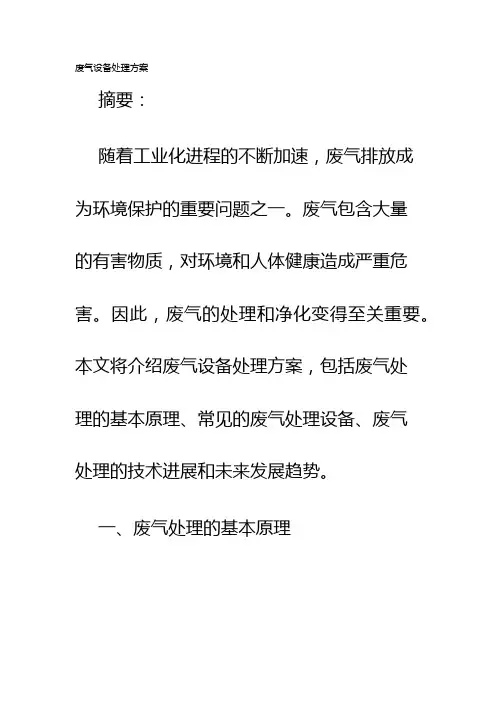

废气设备处理方案摘要:随着工业化进程的不断加速,废气排放成为环境保护的重要问题之一。
废气包含大量的有害物质,对环境和人体健康造成严重危害。
因此,废气的处理和净化变得至关重要。
本文将介绍废气设备处理方案,包括废气处理的基本原理、常见的废气处理设备、废气处理的技术进展和未来发展趋势。
一、废气处理的基本原理废气处理的基本原理是通过物理、化学或生物方法将废气中的有害物质转化为无害物质,以达到净化废气的目的。
常见的废气处理方法包括吸附、吸收、氧化、还原、活性炭吸附等。
吸附是利用吸附剂吸附气体中的污染物,吸附剂可以是活性炭、硅胶、沸石等。
吸收是通过溶剂使废气中的污染物溶解到液体中,常见的溶剂有水、碱液等。
氧化是利用化学氧化剂将废气中的有机物氧化为无机物。
还原是通过还原剂将废气中的有害物质还原为无害物质。
活性炭吸附是利用活性炭吸附废气中的有机物质。
二、常见的废气处理设备1. 常用的废气处理设备包括除尘器、废气吸收塔、废气焚烧炉、催化剂等。
除尘器是将废气中的固体颗粒物进行分离和收集的设备,常见的除尘器有电除尘器、湿式除尘器等。
废气吸收塔是利用溶剂吸收废气中的污染物的设备,可以选择合适的吸收剂按照不同的工艺要求进行操作。
废气焚烧炉是将废气中的有机物质进行高温燃烧的设备,通过高温将废气中的有机物质氧化为无机物质。
催化剂是在催化剂的作用下,将废气中的有害物质催化转化为无害物质,常见的催化剂有贵金属、过渡金属、氧化物等。
三、废气处理的技术进展随着科学技术的不断发展,废气处理技术也在不断创新和进步。
目前,人们对废气处理的要求越来越高,希望能够实现高效、低成本、低排放的废气处理。
因此,一些新的废气处理技术被广泛研究和应用。
例如,光催化技术利用光催化剂和光能对废气中的有害物质进行催化氧化,具有高效净化、无副产物、易操作等优势。
电化学处理技术利用电化学反应将废气中的有害物质转化为无害物质,具有能耗低、操作简单等特点。
生物滤床技术利用微生物对废气中的有机物进行处理和降解,具有高效、经济、环保等优势。
化工废气及粉尘处理技术方案

化工废气及粉尘处理技术方案
背景
化工企业生产过程中废气和粉尘不可避免地会产生,它们对环境和人体健康都会带来风险。
因此,如何科学有效地处理化工废气和粉尘,成为了一个亟待解决的问题。
处理技术方案
针对化工废气和粉尘治理的技术方案主要包括以下几种:
- 生物处理技术:通过微生物生物降解污染物,将其转化为水和二氧化碳,具有环保、节能、资源化等优点。
- 物理处理技术:包括常见的吸附、膜分离、沉淀、过滤等技术,适用于处理一些有机物、气体等污染物。
- 化学处理技术:利用化学反应将污染物转化为无害物质,适用于有机废气、非大气压污染物等的处理。
- 热解技术:通过高温氧化分解有害气体,适用于高浓度、毒性的有机污染物。
- 燃烧技术:将有机废气进行直接燃烧,产生二氧化碳和水,适用于低浓度、难以分离的污染物。
操作建议
在选择化工废气和粉尘处理技术方案时,需要考虑物料本身性质、处理效果、成本和维护保养等因素,并结合具体工艺流程进行选择。
在使用过程中,要做好监测、检查和定期维护,确保废气和粉尘排放达标,切实保障环境和人体健康。
车间废气处理方法

车间废气处理方法随着工业生产的不断发展和城市化进程的不断加快,车间废气问题也愈发突出。
废气在不经过处理就直接排放到大气中,会对环境和人类健康产生很大的危害。
针对车间废气问题,必须采取适当的废气处理方法,以确保工厂的生产正常运转和环境的卫生。
目前,车间废气处理方法主要包括物理、化学和生物处理方法。
其中物理处理方法主要是利用物理力学原理对废气进行处理,化学处理方法主要是利用化学反应原理对废气进行处理,而生物处理方法主要是利用生物菌群对废气进行处理。
接下来,本文将详细介绍这三种废气处理方法的整体流程和各个环节的细节。
物理处理方法物理处理方法主要通过物理手段对废气进行处理,使其达到排放标准。
物理处理方法主要包括机械过滤、沉淀、吸附和膜分离等方法。
机械过滤法机械过滤法是将废气通过过滤器,利用物理力学原理去除其中的悬浮颗粒和微粒。
该方法不需要任何化学药剂,处理后的气体无毒、无味、无色、无害,不会污染环境。
其处理过程大致分为三个阶段:进气口、过滤器和出气口。
各阶段的具体内容如下:1.进气口:废气进入过滤器前需要进行预处理。
如对于高温废气要经过冷却处理,对于含有油蒸汽的废气要进行除油处理等。
2.过滤器:过滤器是机械过滤法的核心设备,其过滤效果与过滤器的材料和孔径大小有关。
现有的过滤器材料主要有玻璃纤维、活性炭、金属等。
而孔径大小则根据废气中颗粒物的大小来选择,通常为0.01~100微米。
3.出气口:过滤完毕的气体经过出气口排放到大气中。
该气体的流量和排放浓度要符合规定标准。
沉淀法沉淀法也称重力沉降法,是一种将烟气中的颗粒物通过重力沉降到底部的方法。
整个处理过程无需化学药剂,处理后的气体无毒、无味、无色、无害,不会污染环境。
其处理过程主要分为三个阶段:进气口、沉降器和出气口。
各阶段的具体内容如下:1.进气口:废气进入沉降器前要进行预处理,如降温、降湿等处理。
2.沉降器:沉降器是沉淀法的核心设备,通过加大废气进入沉降器的截面积,使废气的流速降低,使其中的颗粒物因受重力作用而沉降到底部。
有机废气治理工艺及生产线低挥发性涂料及清洗剂改造技术手册

有机废气治理工艺及生产线低挥发性涂料及清洗剂改造技术手册有机废气治理工艺及生产线低挥发性涂料及清洗剂改造技术手册一、有机废气治理工艺有机废气治理是指对含有有机物质的废气进行处理,以减少对环境的污染。
下面介绍一种常用的有机废气治理工艺。
1. VOCs吸收剂法VOCs吸收剂法是通过将废气与特定吸收剂接触,使废气中的有机物质被吸附。
具体步骤如下:(1)设计和制造吸附设备,包括吸附器、废气风机、泵等。
(2)选用适宜的吸附剂,如活性炭、分子筛等。
(3)将吸附剂装入吸附器中,并与废气管道相连接。
(4)利用废气风机将废气抽入吸附器中,使废气中的有机物质被吸附剂吸附。
(5)定期更换吸附剂,以保证治理效果。
2. 高温燃烧法高温燃烧法是通过将废气加热至高温,使有机物质完全燃烧,达到净化废气的目的。
具体步骤如下:(1)设计和制造燃烧设备,包括燃烧炉、废气风机等。
(2)将废气送入燃烧炉中,利用燃料进行燃烧。
(3)通过控制燃烧温度和氧气含量,使废气中的有机物质得到完全燃烧。
(4)利用废气风机将净化后的废气排放至大气中。
3. 生物降解法生物降解法是通过利用微生物的降解能力,将废气中的有机物质转化为无害的物质。
具体步骤如下:(1)选用适宜的生物降解剂,如微生物菌株。
(2)将生物降解剂投放至处理设备中,并与废气接触。
(3)利用废气风机将处理后的废气排放至大气中。
二、生产线低挥发性涂料改造技术低挥发性涂料是指在涂装过程中挥发性有机化合物(VOCs)排放较低的一类涂料。
通过改造生产线,可以降低涂料的VOCs排放量,达到环保和节能的目的。
下面介绍一种常用的低挥发性涂料改造技术。
1. 采用水性涂料替代溶剂型涂料水性涂料由水作为稀释剂,可有效降低VOCs的排放量。
将溶剂型涂料替换为水性涂料,可以显著降低涂装过程中的VOCs排放。
2. 优化涂料配方合理选择低VOCs的原材料,减少VOCs的含量。
通过优化涂料配方,降低涂料中VOCs的含量,实现更环保的涂装。
含有机溶剂的废气净化方法

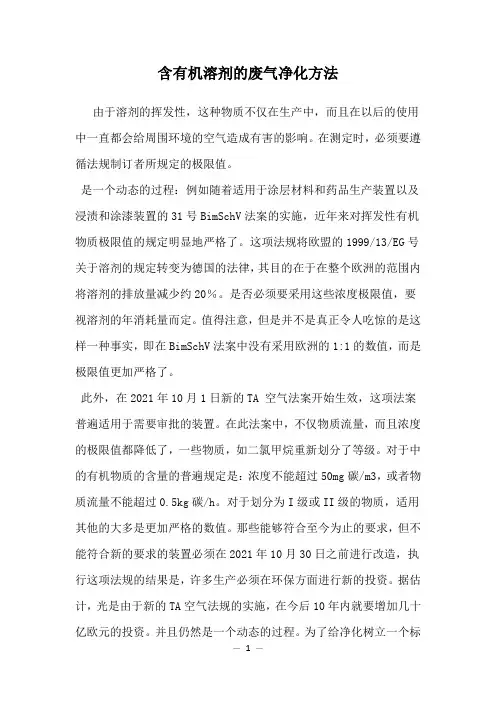

含有机溶剂的废气净化方法由于溶剂的挥发性,这种物质不仅在生产中,而且在以后的使用中一直都会给周围环境的空气造成有害的影响。
在测定时,必须要遵循法规制订者所规定的极限值。
是一个动态的过程:例如随着适用于涂层材料和药品生产装置以及浸渍和涂漆装置的31号BimSchV法案的实施,近年来对挥发性有机物质极限值的规定明显地严格了。
这项法规将欧盟的1999/13/EG号关于溶剂的规定转变为德国的法律,其目的在于在整个欧洲的范围内将溶剂的排放量减少约20%。
是否必须要采用这些浓度极限值,要视溶剂的年消耗量而定。
值得注意,但是并不是真正令人吃惊的是这样一种事实,即在BimSchV法案中没有采用欧洲的1:1的数值,而是极限值更加严格了。
此外,在2021年10月1日新的TA 空气法案开始生效,这项法案普遍适用于需要审批的装置。
在此法案中,不仅物质流量,而且浓度的极限值都降低了,一些物质,如二氯甲烷重新划分了等级。
对于中的有机物质的含量的普遍规定是:浓度不能超过50mg碳/m3,或者物质流量不能超过0.5kg碳/h。
对于划分为I级或II级的物质,适用其他的大多是更加严格的数值。
那些能够符合至今为止的要求,但不能符合新的要求的装置必须在2021年10月30日之前进行改造,执行这项法规的结果是,许多生产必须在环保方面进行新的投资。
据估计,光是由于新的TA空气法规的实施,在今后10年内就要增加几十亿欧元的投资。
并且仍然是一个动态的过程。
为了给净化树立一个标准,欧洲委员会目前正在制订叙述可以获得的减少排放的最好技术(BAT=Best Available Technology)。
工艺方法选择对于溶剂的使用者和生产者来说,当然会提出寻找可以将废气净化到所要求的值的适合的工艺方法。
首先必须决定是否需要溶剂。
在这方面,经济性的考虑会作为基础,要考虑溶剂的价值、溶剂的浓度、废气的体积流量、在一定情况下会出现的混合物的处理费用等等诸多因素。
车间废气净化方案

车间废气净化方案1. 背景介绍车间废气是指在生产过程中产生的含有污染物的气体排放。
这些废气对环境和人体健康都造成了严重影响,因此需要对车间废气进行净化处理。
本文将介绍一种车间废气净化方案,以降低废气对环境和健康的影响。
2. 方案概述该方案主要包括以下步骤:•收集废气:通过管道系统将车间中产生的废气收集起来。
•预处理废气:对收集到的废气进行预处理,去除其中的大颗粒物和液体。
•主要处理过程:采用物理或化学方法对废气中的污染物进行去除。
•辅助处理过程:辅助处理过程根据废气中的具体污染物种类和浓度进行选择。
•排放处理后的废气:经过处理后的废气排放到大气中。
3. 废气收集系统废气收集系统的设计是确保废气能够顺利被输送到处理设备中进行处理的重要一环。
废气收集系统包括以下组成部分:•取样口:将车间中产生的废气引入收集系统。
•风机:提供足够的负压,促进废气的流动。
•管道:将废气从取样口引导到处理设备。
4. 预处理废气预处理废气的主要目的是去除废气中的大颗粒物和液体,以减少后续处理过程中的负担。
预处理废气的方法包括:•水洗:通过喷水或水喷淋的方式,将废气中的颗粒物和液体吸附到水中。
•过滤:使用过滤器将废气中的颗粒物截留下来。
5. 主要处理过程主要处理过程是对废气中的污染物进行去除的关键步骤。
根据废气中污染物的种类和浓度的不同,可以选择以下几种处理方法:•吸附:利用吸附剂吸附废气中的污染物,将其从废气中分离出来。
•吸附解吸:吸附剂在一定条件下吸附污染物,然后通过加热或减压等手段将污染物解吸出来。
•活性炭吸附:利用活性炭对废气中的有机污染物进行吸附。
6. 辅助处理过程辅助处理过程是根据废气中的污染物种类和浓度选择的额外的处理步骤。
常见的辅助处理过程包括:•催化氧化:利用催化剂将废气中的有机污染物氧化为无害物质。
•重整:将废气中的有机污染物转化为易于处理的物质。
•冷凝:通过降低废气温度,将废气中的液体污染物凝结成液体。
车间废气处理方案

车间废气处理方案概述在工业生产过程中,车间废气是一种常见的污染源。
废气的排放不仅会对环境造成污染,还可能对工人的健康产生负面影响。
因此,车间废气处理方案的设计和实施变得尤为重要。
本文将介绍一种常见的车间废气处理方案,并讨论其原理和应用。
方案原理车间废气处理方案采用了多个技术手段,包括物理吸附、化学吸附和催化氧化等。
具体而言,该方案包括以下几个步骤:1.前处理:废气进入处理系统之前,通过预处理设备进行过滤和净化。
这一步骤可有效去除废气中的颗粒物、油烟和其他固体杂质。
2.物理吸附:废气经过前处理后,进入物理吸附单元。
这一过程中,废气中的有机物质被吸附剂吸附,并在吸附剂外表形成吸附物。
常用的吸附剂包括活性炭和分子筛,它们具有较大的比外表积和吸附能力。
3.化学吸附:物理吸附后的废气进入化学吸附单元。
在这一步骤中,废气中的有机物质经过与化学吸附剂的反响,生成不易挥发的化合物。
常用的化学吸附剂包括硫酸铜和活性氧化铝等。
4.催化氧化:经过化学吸附后的废气进入催化氧化单元。
在该单元中,废气中的有机物质经过催化剂的作用,与氧气发生氧化反响,生成二氧化碳和水蒸气等无害物质。
5.后处理:经过催化氧化后的废气仍可能含有少量有机物质和其他污染物。
因此,在废气排放前需要进行进一步的后处理,如活性炭吸附、臭氧氧化或电子束辐射等,以确保废气符合排放标准。
方案应用车间废气处理方案广泛应用于各种工业生产场景中,包括化工厂、电力厂、制药厂和油田等。
下面以某化工厂为例,介绍该方案的应用:1.废气来源:化工厂的生产过程中会产生大量的废气,包括有机溶剂挥发废气、尾气和烟气等。
这些废气中含有多种有机物质和颗粒物,对环境和工人的健康造成严重影响。
2.方案设计:针对该化工厂的废气特点,设计了适用的车间废气处理方案。
该方案采用了物理吸附、化学吸附和催化氧化等技术手段,能够有效去除废气中的有机物质和颗粒物,到达环保排放要求。
3.应用效果:经过实际应用,该车间废气处理方案取得了良好的效果。
化工厂废气该如何处理?化工厂废气处理工艺

化工厂废气该如何处理?化工厂废气处理
工艺
化工厂废气各种烃类、醇类、醛类、酸类、酮类和胺类等,还含有有毒有害物质,物理和化学性质复杂,如不治理将严重危害人体健康及大气环境,因此对化工厂进行废气处理,是大气污染治理的重要措施。
化工厂废气主要是有机废气,目前对于化工厂有机废气处理方法,常见主要是活性炭吸附法,就是活性炭催化燃烧设备。
活性炭催化燃烧设备是活性炭吸附箱与蓄热式催化燃烧设备的组合工艺,具有起燃温度低、能耗小的特点,适用在化工、建材、家电、家具、机械、汽车、船舶等涂装行业,处理效率高达95%以上,多种型号选择符合用户需求,帮助用户达标排放,整个运行过程中实现全自动化PLC控制,方便快捷,是目前处理有机废气的热门设备。
化工厂活性炭催化燃烧设备废气处理工艺:
1、用引风机将大风量、低浓度的挥发性有机废气进行过滤,再用蜂窝活性炭进行吸附、浓缩,成为干净的空气之后通过烟囱排入大气中;当活性炭吸附能力接近饱和时,用电控系统控制催化氧化炉开始进行加热工作,在此同时开始进行对贵金属催化剂预热工作。
2、通过控制加热之后的高温气体使用换热器降温再经混风调节到100-120℃,进行对吸附饱和的活性炭模块加热脱附;加热脱附后的高浓度有机废气经换热器预热进入催化氧化炉进行分解;在催化氧化炉内被加热到250~300℃的有
机废气(VOCs)在贵金属催化剂的作用下发生无焰燃烧,VOCs 被氧化分解成CO2和H2O,到此已达到对VOCs的净化目的,净化后的空气经烟囱排放到空气中。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
——流延生产线溶剂废气净化处理方案V06目录1 方案概述 (3)1.1 RTO原理简介 (3)1.2 适用范围 (3)1.3 实施效果 (3)1.4 工程投资 (3)1.5 方案特点 (3)2 设计依据 (4)2.1 依据标准 (4)2.2 用户数据 (4)3 工艺流程 (4)3.1 工艺流程图 (4)3.2 工艺流程说明 (4)4 系统装置 (5)4.1 系统构成 (5)4.2 系统流程说明 (5)5 RTO安全运行的措施 (6)6 供货范围、相关设计参数及主要设备清单 (6)6.1 相关设计参数 (6)6.2 主要设备清单 (7)6.3 装置报价不包含的范围 (7)7 甲方需提供的公用工程条件与燃料消耗 (8)8 运行费用估算 (8)9 工程进度及服务 (8)9.1 工程实施周期 (8)9.2 资料移交 (9)9.3 培训服务 (9)9.4 售后服务 (9)1 方案概述1.1RTO原理简介RTO(Regenerative Thermal Oxidizer,蓄热室氧化器)主要包括蓄热室、氧化室、风机等,它通过蓄热室吸收废气氧化时的热量,并用这些热量来预热新进入装置的废气,从而有效降低废气处理后的热量排放,同时节约了废气氧化升温时的热量损耗,使废气在高温氧化过程中保持着较高的热效率(热效率95%左右),其设备安全可靠,操作简单,维护方便,运行费用低,VOCs去除率高。
RTO的工作原理是:有机废气首先经过蓄热室预热,然后加入氧化室,加热升温到800℃左右,使废气中的VOCs氧化分解成CO2和H2O;氧化后的高热气体再通过另一个蓄热室与蓄热室中的蓄热陶瓷填料进行热处理交换,高热气体经热量回收后再排出RTO系统。
这个过程不断循环交替进行,每一个蓄热室都是在输入废气与排出处理过的气体的模式间交替转换。
切换时间根据实际情况可以调整。
1.2适用范围提供并安装一套流延生产线生产含甲苯、乙醇溶剂废气净化处理系统装置,用于流延生产线产生的含甲苯、乙醇溶剂尾气的清洁生产改建。
1.3实施效果能将流延生产线排放的含溶剂尾气进行答辩处理排放。
1.4工程投资装置投资为:人民币贰佰贰拾叁万整(¥223万元)配套建设投资为:人民币壹拾伍万元整(¥15万元),其中风管由甲方风管排口接到装置投资约5万元(安装置摆放在生产车间旁边地面预算),设备地坪基础施工建设费用投资约5万元(不含地面旧建筑的拆建),电缆敷设(按电缆长度100m预算)及吊装等其它费用约5万元。
合计总投资为:人民币贰佰叁拾捌万元整(¥236万元)1.5方案特点1.5.1高效采用3室RTO燃烧净化工艺,系统处理效率≥98%。
1.5.2节能热回收效率≥93%,进气VOC浓度达到约3g/m3时,设备运行中则无需补充燃气消耗产生的热量。
1.5.3高安全性系统化的防爆设计及安全节点监控,确保设备安全运行。
1.5.4高可靠性国际先进RTO技术工艺设计,通过温度侦测控制系统调整其安全温度(浓度异常过高时温度曲线异常提高,通过热旁系统保护),并在低于有机物浓度爆炸极限下限值得25%以下设计氧化分解VOC,装置运行稳定可靠。
2设计依据2.1依据标准(1)《低压配电设计规范》GB50054-2011(2)《爆炸危险环境电力装置设计规范》GB50058-2014(3)《电力工程电缆设计规范》GB50207-2007(4)《供配电系设计规范》GB50052-2009(5)《通用用电设备配电设计规范》GB50053-2011(6)《中华人民共和国环境保护法》(1989年)(7)《工业企业厂界环境噪声排放标准》(GB12348-2008III类)(8)《大气污染物综合排放标准》GB16297-1996(9)《建筑设计防火规范》GB50016-20062.2用户数据工况1流量:20,000m3/hr入口温度:30~60℃入口压力:100~200pa入口含氧量:~5%(有组织排放和无组织排放的综合含氧量)工艺尾气成分:甲苯越0.62吨/天,乙醇约0.47吨/天,87%挥发浓度:2.27g/m33工艺流程3.1工艺流程图3.2工艺流程说明蓄热式电力氧化炉(RTO)是一个复杂、高效和安全的氧化燃烧换热系统,旨在通过氧化去除废气中的挥发性有机物。
RTO的基本操作原理是,含溶剂的废气通过吸收陶瓷块中的热量,使气流的温度升高至约为820~850℃的氧化温度,将挥发性有机物(VOC)分解为二氧化碳和水蒸气,在排入大气前通过另一个陶瓷块回收气流的大部分热量。
在VOC的浓度达到RTO自热运行要求时,可通过吸收其氧化时发生的热能(回收率≥93%),然后释放于后面进入的VOC上。
通过各腔室阀门管路的切换实现热能循环,实现不需要燃料的VOC高效处理。
其处理效率可达到≥98%。
RTO设计有三个燃烧室,燃烧室内安装有陶瓷换热器。
系统在启动时会首先进入使用新鲜风的升温热炉模式,需用消耗燃料(本方案以柴油为燃料来考虑相应设计和报价)提供热量。
只有当燃烧室内的温度达到自持模式的设定温度时,废气才会进入系统进行处理。
系统由PLC程序控制,在装置具备运行条件的情况下,很方便开机操控。
4系统装置4.1系统构成系统由以下几个子系统构成:4.1.1集气、抽风系统集气系统的设计充分利用废弃初始动能,选用防爆风机,加装变频器,用于对主风机进行变频控制,既控制风机平稳启动,降低起动电流,同时在运行中还运用微负压匹配方式,根据流延线生产的特殊工况要求,通过PLC自动调整频率对通风系统的风压和风量进行调节,可满足生产线排风压力波动以及生产线满开和部分开工的需求,做到风机的电能按照生产线开工情况匹配使用。
配置应急放空系统,用于紧急情况下废气去备用处理系统。
4.1.2蓄热式氧化炉系统采用三塔结构的蓄热式氧化炉,废气在炉膛内的燃烧时间在1.5~2秒。
上下室体构造材料采用4~5mm厚度钢板,提升阀阀门板材料采用304不锈钢,氧化炉正常设定工作温度为820~850℃,最高耐温1200℃。
陶瓷蓄热块支承采用双相钢材料,陶瓷蓄热体采用蜂窝型高效蓄热体。
蓄热陶瓷特点:材质多样,可根据各户和使用环境的不同,选用不同材质和规格的产品。
孔壁薄、容量大蓄热量大,占用空间小。
孔壁光滑、背压小。
使用寿命长,不易渣蚀、粘蚀和高温变形。
产品质量规格高,安装时,蓄热体之间排放整齐,错位小。
具有低热膨胀性、比热容大、比表面积大、压降小、热阻小、导热性能好、耐热冲击好等特性。
4.1.3燃烧器系统燃烧器选择美国北美燃油燃烧器,型号6514-8-B,配备2台燃烧器,燃烧器最大功率1500kw。
燃烧液体粘度低于100SSU(或者22CSt)。
燃烧系统中的关键部件如安全关断阀、电磁阀、高低压开关选用FM认证品牌,双安全关断阀,单独的火焰控制器和火焰探测器。
助燃风机入口装有过滤网,风机噪音保证距RTO装置1m处小于等于85分贝。
4.1.4控制系统控制系统采用西门子PLC程序控制,对设备进行全自动监测与控制。
控制面板安装西门子触摸屏,系统中画面可随时监控RTO装置的主要运行状态。
选用NEMA 4X的控制柜。
加装ABB变频器,根据工况平稳运行风机,降低启动电流,有效节能降耗,降低运行费用。
4.2系统装置操作与维护装置自动化程序度高,可实现简易操作。
需要停机时,只需按停止按钮,系统按程序完成规定操作后自动停机。
RTO设备每年只需要对仪表和燃烧器做2次检修,2~3天即可。
一般不需要做大的维护。
每7年做一次蓄热砖维护。
更换掉部分的蓄热砖。
施工时间3~4周。
5 RTO安全运行的措施5.1氧化室内装有火焰检知器:火焰检知器与长明火燃烧器连锁控制,当火焰检知器测不到火焰时,废气进气阀关闭,出气阀门及旁通阀门打开。
5.2氧化室内设有长明火燃烧器、保持氧化室内任何时候都有明火不会由于气体浓度的变化引起爆燃。
5.3氧化室上部设有防爆口,以防止烟气爆燃对炉体的损坏,起到瞬间泄压作用。
5.4RTO系统设有旁通烟道,当系统处于正常运行时,废气从旁通烟道进入旁边环保处理装置。
5.5废气进RTO装置前废气管道装有阻火器,不会因回火发生爆炸。
6供货范围、相关设计参数及主要设备清单6.1相关设计参数6.2主要设备清单6.3装置报价不包含的范围装在报价不含界区外甲方需配套建设的相关施工费用,不包含界区内安装设备要实施的搬迁改造费用,不包含柴油收储系统和供应管道的建设费用。
6.4相关设备部件重要供应商7 甲方需提供的公用工程条件与燃料消耗燃料消耗情况情况如下表:8 运行费用估算正常运行下,基于风量20000m3/h,按甲苯约0.62吨/天,乙醇约0.74吨/天,87%挥发,尾气浓度平均约2.27g/m3,需要消耗柴油4.3kg/h,柴油单价按6.3元/kg (参照肇庆柴油价格),则日运行燃料费用:4.3kg/h×6.3yuan /kg×24h=650.2元,年工作日按300天计,年燃料费用为:650.2×300=195060元≈19.5万元注:如燃料采用单价为4.8元/Nm3的天然气(热值按8600Kcal/Nm3),则年燃料费用为18.1万元年电费(电价按0.8元/kwh):61Kw/h(实际运行)×0.8元/kwh×24h/天×300天=351360≈35.1万元合计年运行费用约:19.5万元+35.1万元=54.6万元。
(采用天然气做燃料相应为53.2万元)注:实际的运行费用取决于废气中有机溶剂的含量,当废气中的有机物浓度接近3g/m3时,则基本不需要消耗燃料,只消耗电费!9 工程进度及服务9.1工程实施周期项目实施周期约为24周。
工程合同协议签订后16周,即可将设备抵达工程安装现场。
4~5周后可安装完成,系统开车调试时间约3周。
9.2资料移交工程试车完工后,将提供如下资料:(1)《装置使用说明书及操作规程》(2)《设备布置图》(3)《控制原理图》(4)《仪表型号、规格、产地及合格证书》9.3培训服务售前可根据客户需求对客户进行项目的相关咨询和培训服务。
售后由专门培训工程师在设备交付前抵达设备现场,对相关维护、操作、管理人员进行培训,培训内容包括但不限于:(1)系统的工作原理(2)装置操作规程(3)设备维护(4)紧急情况处理(5)现场安全管理9.4售后服务为了解除用户的后顾之忧,公司设置专职的售后服务机构。
工程交付后1年质保期内保修。
工程质保期满后每隔半年将委派售后服务工程师对设备进行系统巡检,并向使用方以文件形式提供一份检测报告。
