铸新科技真空贴合机使用说明书

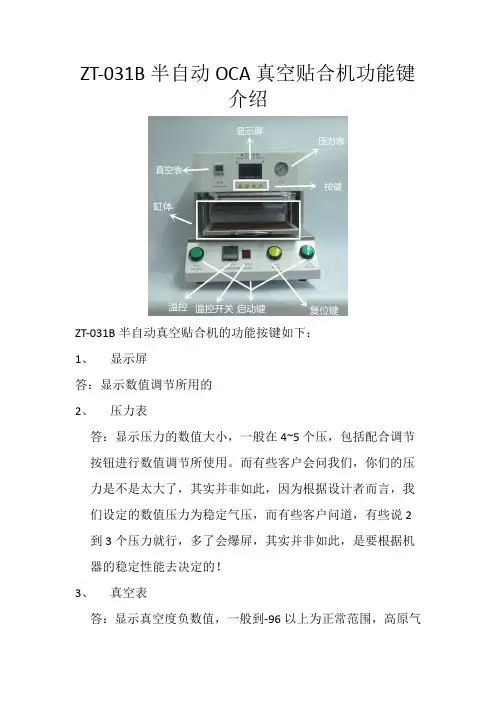

ZT-031B半自动OCA真空贴合机的功能介绍
ZT-031B半自动OCA真空贴合机功能键介绍ZT-031B半自动真空贴合机的功能按键如下：1、显示屏答：显示数值调节所用的2、压力表答：显示压力的数值大小，一般在4~5个压，包括配合调节按钮进行数值调节所使用。
而有些客户会问我们，你们的压力是不是太大了，其实并非如此，因为根据设计者而言，我们设定的数值压力为稳定气压，而有些客户问道，有些说2到3个压力就行，多了会爆屏，其实并非如此，是要根据机器的稳定性能去决定的！3、真空表答：显示真空度负数值，一般到-96以上为正常范围，高原气候的调节为-85以上。
这里不需要客户去调节，并且调节起来极其复杂。
而真空压值是要根据当地的气候控制。
4、缸体答：方便自己查看，缸体为密封状态，不能有漏气现象，漏气效果会受影响。
5、按键答：调节时间数值所用6、温控答：温度控制在40度~60度之间，加热效果更佳。
7、温控开关8、复位键答：这个橙色的复位键起到的作用就是当你不是正常操作但却启动了按键的时候可以马上按住这个复位键，让它恢复到待启动状态，以免发生意外，再者就是当操作过程中突然发现有不对的地方的时候可以马上复位回来，中断意外的发生。
9、启动键答：刚接触到这些机器的朋友会问，为什么要装两个启动键呢？其实这是一个很人性化的设计，因为很多买这些设备回去都是拿回家去使用的，在家里难免会有小孩或者旁人在机器不是正常使用的情况下按到了而启动了机器。
那么，我们同时装上两个启动键的话，那么机器就必须要同时按住两个启动键才能启动，单按到一个的话它是不会启动的。
注意事项：本贴合机为半自动，需把托盘推至在顶点才按下启动键。
否则无法启动。
背面功能讲解1、上下速度调节阀答:控制稳定的速度下压，不宜过快。
2、真空泵管道接口3、空压机管道接口4、保险丝答：如不启动不显示，说明保险丝断开不导电5、真空泵电源答：真空泵的电源是由OCA真空贴合机所控制的，很多朋友总是把电源插在外接电源上。
6、贴合机电源答：最后把电源插上即可。
贴合机安全操作及保养规程
贴合机安全操作及保养规程贴合机是一种常用的设备，其作用是将多层塑料薄膜通过高温和压力贴合在一起，制作成各种塑料包装材料。
然而，由于其工作过程涉及到高温和高压等风险，因此使用贴合机时必须要注意安全操作，同时也需要进行定期保养以保证设备的正常运行和寿命。
本文将详细介绍贴合机的安全操作及保养规程，并提供一些实用的建议。
一、安全操作规程1. 熟悉设备在使用贴合机之前，首先需要仔细熟悉设备的组成、性能和各部位的功能。
了解设备的各种指示灯、报警器等设备保护装置的作用，能够减少设备故障和事故的发生。
2. 穿戴安全防护用品在使用贴合机时，必须穿戴好安全防护用品，包括耐热手套、隔热衣、安全鞋、安全帽等。
同时，还需要保持清洁卫生，避免穿着过宽松的衣服，以免被卷入机器中导致意外事故。
3. 检查设备在开机前，需要对设备进行全面的检查，确保各部位无异常，并确认加热系统、压力系统、电器系统正常开启。
禁止开机和操作设备，当机器部分和全部电器开关未摆放在正确位置时。
如摆放位置为OFF 或HALF，则不能开始操作。
4. 加热及冷却在使用贴合机时，加热和冷却两个过程都十分重要，必须保证正常进行。
加热过程中要注意控制加热温度，不要让温度过高而导致设备损坏和安全事故；冷却过程中也要注意适当降温，以便于取出加工成品。
5. 防止夹伤在操作贴合机时，要时刻注意防止手、手臂、衣物等被机器夹住，如果发现可疑的迹象，应立即停机处理。
6. 定期维护定期进行设备的维护保养，将有效保障设备的正常使用，同时减少因长时间运行而产生的摩擦和损耗，从而延长贴合机的使用寿命。
诸如机器零件的损耗和裂纹等情况，要及时进行更换。
二、保养规程在使用贴合机时不仅需要严格遵守安全操作规程，还必须进行定期的保养。
如何正确保养和维护贴合机，可以从以下几个方面入手。
1. 清理和保养气缸、1.保持气缸的清洁卫生，定期清除气缸内积尘，以清除可能堵塞气管、气垫和气缸内壁的脏物。
2.定期润滑气缸和滑动部位，以便于保持气缸的正常运行，同时可以减少摩擦和磨损。
真空贴合的工作流程
真空贴合的工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!真空贴合的工作流程随着科技的不断发展，真空贴合技术在手机、平板电脑等领域中被广泛应用。
贴合机基本操作及维修说明
贴合机基本操作及维修说明文章来源：/ershoutieheji目录一：开机及进入生产模式动作二：日常点检项目三：常见异常及维修说明一：如何开机及进入生产模式：1. 开机前检查：开机前先检查生产线的总电源，总气源是否正常，一般的电源要求为200V-250V ，气压要求为0.6Mpa —0.8Mpa ；2. 开启二手贴合机电源和气源：将机台的电源插头插入电源排插中，确认排插无接触不良等异常；将机台气管接头插入气源插孔中，确认无漏气等异常。
将机台的电源两个空气保险开关扳到上位，将红色旋钮开关旋到右位，此时可检查机台是否全部通电（检查方法：查看机台内部电脑绿色电源显示是否点亮；也可将作业台上方、键盘下方的外观检查灯打开确认是否有电）；然后将气源开关的红色挡板缓慢向上推动直至气路全部畅通（以没有漏气声为标准），按照SOP 标准，调节气压阀将总气压调至0.6MPa （注意：为防止机台瞬间的冲击力，打通气路时一定要平缓的进行）；3. 待电源、气源接入机台后，开启电脑及显示器，电脑开机过程中可以同时开启机台电器部件：将急停按钮旋开，按动马达控制卡的绿色电源，此时，机台的所有电器部件开始启动，以离子风扇为标准，正常情况下，当离子风扇的红灯变成绿灯时，机台的所有电器部件都已启动；4. 确认电脑、电气元件都启动OK 后，双击桌面贴合程序进入贴合作业界面；旋钮开关保险开关 启动开关电脑开关 总气压表 气源开关 离子风扇工作指示灯5.界面弹出后，按照权限下拉出相应的登录名及密码，选择相应的模式：作业员只可选择“生产”模式，塑料颗粒机工程维护人员按照需求选择“工程”或者“维护”模式；6.选择模式后，程序会弹出安全防范对话框，确认人机安全后，点击“确认”，机器会进行开机前复位动作，约8S过后，复位动作完成，程序完全开启；7.每次生产前，点击“马达”模式下的“进带”，将长期暴露在空气中的胶带消耗掉，以免影响撕膜作业；每次进带长度约需0.5M，点击“STOP”停止进带；完成以上所有动作，点击“生产”界面内的“开始”按钮，机器会提示选择撕模平台上是否有料，按照实际情况选择金属破碎机8.“Yes”/“No”，机台即会进入自动贴合程序，作业动作请参照SOP；9.作业过程中注意：若有任何关于机器安全或者人员安全的情况下，请按桌面上的急停按钮停止机器运动，非机器或人员安全的异常，可点击生产界面中的“reset”按钮进行机器复位操作。
贴合机操作规程
贴合机操作规程
《贴合机操作规程》
一、安全操作
1. 操作人员必须接受相关培训并获得操作贴合机的资格证书，否则禁止操作贴合机。
2. 在操作贴合机时，必须佩戴符合标准的个人防护装备，包括安全帽、护目镜、耳塞、手套等。
3. 确保贴合机的安全防护装置完好有效，禁止随意拆卸或损坏安全装置。
二、操作规程
1. 在启动贴合机之前，必须对设备进行检查，确保设备运行正常，防止发生意外事故。
2. 操作人员必须按照机器操作手册上的要求进行操作，不得随意更改设备的参数设置。
3. 在操作贴合机时，严禁穿插手或工具到贴合机内部，以免发生危险。
4. 贴合机在运行过程中，必须保持机器稳定，不得随意振动或移动设备。
5. 操作人员在对贴合机进行维护保养时，必须先将设备停机，并确保设备已经断电。
三、事故应急处理
1. 如果在操作贴合机过程中发生事故，操作人员必须立即停止操作，通知相关负责人员，并做好事故记录。
2. 对于发生事故的设备，必须立即停机并进行检修，直至设备
完全符合安全操作要求。
四、其他规定
1. 禁止在操作贴合机时饮酒、吸烟或使用药品，以免影响操作人员的判断和反应能力。
2. 操作贴合机时，必须严格按照工艺要求进行操作，保证产品的质量和安全。
以上就是关于贴合机操作规程的相关内容，希望广大操作人员严格遵守规程，确保设备和人员的安全。

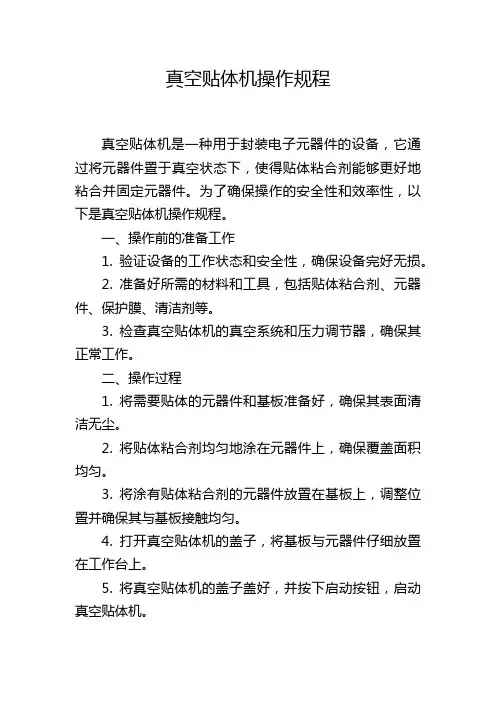

真空贴体机操作规程
真空贴体机操作规程真空贴体机是一种用于封装电子元器件的设备，它通过将元器件置于真空状态下，使得贴体粘合剂能够更好地粘合并固定元器件。
为了确保操作的安全性和效率性，以下是真空贴体机操作规程。
一、操作前的准备工作1. 验证设备的工作状态和安全性，确保设备完好无损。
2. 准备好所需的材料和工具，包括贴体粘合剂、元器件、保护膜、清洁剂等。
3. 检查真空贴体机的真空系统和压力调节器，确保其正常工作。
二、操作过程1. 将需要贴体的元器件和基板准备好，确保其表面清洁无尘。
2. 将贴体粘合剂均匀地涂在元器件上，确保覆盖面积均匀。
3. 将涂有贴体粘合剂的元器件放置在基板上，调整位置并确保其与基板接触均匀。
4. 打开真空贴体机的盖子，将基板与元器件仔细放置在工作台上。
5. 将真空贴体机的盖子盖好，并按下启动按钮，启动真空贴体机。
6. 设定适当的温度和压力参数，根据实际需求选择合适的参数。
7. 等待设定的贴体时间，确保元器件与基板之间的粘合剂充分固化。
8. 完成贴体后，关闭真空贴体机，等待真空系统压力恢复正常。
9. 打开真空贴体机的盖子，将贴体后的基板取出，检查贴体效果。
10. 清洁工作台和真空贴体机的内部，确保设备干净整洁。
三、操作要点和注意事项1. 操作人员必须穿戴好相关的个人防护设备，如手套、口罩、护目镜等。
2. 在操作过程中，严禁触摸设备内部的运动件和暴露的电线电路。
3. 涂抹贴体粘合剂时，应注意均匀涂抹，避免涂抹过厚或过薄。
4. 贴体粘合剂应使用符合相关标准的产品，确保其质量和可靠性。
5. 设定贴体机的温度和压力参数时，应根据不同的元器件和基板进行合理的选择。
6. 操作人员应注意设备的运行状态，随时观察机器是否正常运行并及时处理异常情况。
7. 在操作结束后，应及时清理设备，防止粘合剂残留。
8. 如遇到操作故障或操作不当造成的问题，应及时停止操作并进行故障排除。
以上是真空贴体机的操作规程，操作人员应严格按照规程进行操作，确保操作的安全性和效率性。
真空设备使用操作规程(3篇)
第1篇一、概述真空设备是一种能够将设备内部气体抽出，使内部压力降低至一定范围的设备。
广泛应用于化工、食品、医药、电子等行业。
为确保真空设备的安全、有效运行，特制定本操作规程。
二、操作前的准备1. 检查设备外观：确保设备无损坏、变形，连接部件紧固可靠。
2. 检查电源：确认电源电压符合设备要求，接地良好。
3. 检查真空泵：确保真空泵油位正常，油质清洁，启动真空泵进行试运转，观察泵的运行情况。
4. 检查管道、阀门：确保管道无泄漏，阀门开关灵活，密封良好。
5. 检查真空表：确保真空表指针指向正常，量程符合要求。
三、启动真空设备1. 打开真空泵电源，启动真空泵，观察泵的运行情况，确保真空泵正常工作。
2. 打开被抽真空设备的进气阀门，逐渐关闭排气阀门，使设备内部气体排出。
3. 观察真空表，当真空度达到预定要求时，关闭进气阀门。
4. 关闭真空泵电源，关闭被抽真空设备的进气阀门。
四、操作中的注意事项1. 操作过程中，密切关注真空泵的运行情况，如发现异常，立即停机检查。
2. 避免长时间在高真空度下运行，以免设备内部发生冷凝、腐蚀等现象。
3. 操作过程中，严禁触摸高温部件，防止烫伤。
4. 定期检查真空泵油位，保持油质清洁，定期更换油品。
5. 定期检查管道、阀门，确保其密封良好，无泄漏现象。
五、操作结束后的处理1. 关闭真空泵电源，关闭被抽真空设备的进气阀门。
2. 打开排气阀门，使设备内部气体排出，降低内部压力。
3. 关闭排气阀门，关闭被抽真空设备的进气阀门。
4. 检查设备内外部，确保无损坏、泄漏等现象。
5. 对设备进行清洁、保养，为下次使用做好准备。
六、安全注意事项1. 操作人员必须熟悉真空设备的基本原理、操作规程和安全知识。
2. 操作过程中，严格遵守操作规程，确保人身和设备安全。
3. 操作人员应佩戴适当的防护用品，如手套、眼镜等。
4. 禁止在设备运行过程中进行维修、保养等操作。
5. 禁止无关人员进入操作区域。
本规程适用于真空设备的使用操作，操作人员应严格按照规程执行，确保设备安全、有效运行。
贴合机作业指导书
如果贴合的同时还需分条或飞胶，可 在固定卡板上按照分条/飞胶宽度加装 刀片，并在收卷轴上轴安放纸管以便 缠绕贴合来料。
目视
生产流程卡
计数器归零，启动机器进行贴合缠绕。计数器达到规定的缠绕 3.首检/贴合 匝数时，停止机器，松气涨轴，将纸筒上的贴合料往回收10MM
再用刀片切断，取下纸筒，放置新的纸筒继续贴合缠绕。
备注事项： 1.上料时，必须关闭电源开关。
编制
2.做好产品三检制和设备的日常点检、保养。
工艺确认
品质确认
批准
生产流程卡 产品图纸
XXXX有限公司
贴合机作业指导书
作业步骤
作业内容
1.核对材料 核对上工序送来的半成品规格要求与生产流程卡是否一致。
设备名称 设备编号
页码 编制日期
作业说明
贴合机 第1页，共1页
检查
工具
标准
2.上料
将需要贴合的两种材料A料、B料分别安放在放卷轴上、下轴的 中间位置，紧气涨轴，将A料、B料整齐的贴合在一起后穿过固 定卡板和贴合轮，将纸管安放在收卷轴下轴中间位置，并注意 与贴合轮的来料位置对齐一致，紧气涨轴，将贴合来料端头缠 在纸管上并用胶带粘贴固定。
首件产品经自检、互检、品检确认合 格后，贴上合格标签放在首件放置 处，方可正式生产，在生产过程中需 每小时自检一次。
卷尺、卡尺
4.整理
将贴合好的半成品端头用美纹胶带粘贴好，整齐摆放在周转箱 或托盘上，在生产流程卡上详细标示出名称、数量、日期等， 并填写个人产量记录单，将合格品流入下一工序。
不合格品做好隔离区分记录，经检验 人员确认后方可处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电源：单相AC110-220V，0.75-1KW，50/60HZ2、空气压力：0.4-0.6MP3、尺寸：300*290*370mm4、重量：32Kg全体构成图1、插上电源，插上气管2、打开总电源开头，各电气部件通电正常，整机进入待机状态。
3、打开气源开关，把气压送进机，调侧过滤器，拉起圆钮，旋转调至压力5Kg，数字气压表有显示，旋动精密调压阀使气压表为所需值（例如：350=0.35MP=3.5Kgf=3.5个大气压力）4、触摸屏显示：如（图一）5、轻触显示屏开机按钮，如（图2）平台气缸推出，设备自动进入无泡工作待机状态，如（图2）一、规格∨二、机器全体构成及说明∨三、操作说明∨6、此时将待压屏放在托盘上，按启动开关开始进入自动无泡工作模式，如（图3）：无泡模式贴合一次工作产品全过程可在3-5分钟的时间完成，时间可调高效模式贴合一次工作产品全过程可在20-50秒钟的时间完成，时间可调7、若需要修改贴合参数可点触键盘输入设置密码（9988）即可显示和修改相关参数（规定了设定围）如（图4）：8、若要切换高效贴合模式，可返回到第2步点触高效模式。
9、自动运行中紧急情况下按急停键，设备将进入待机状态，请注意托盘进出，以免夹伤。
10、贴合过程中，如果要提前出仓，点击出仓键即可。
11、按电源键关机，托盘自动关闭后再关闭进气阀。
12、温度设置：按一下SET键，再按上、下键，调至所需温度，设置完成。
1、气压总是调不大，请检查空压机本身的气压是否过低。
2、触摸屏通信不良，请检查显示屏与PLC的连接电缆两端的连接头是否松动。
3、开机后仓门不会自动打开，请注意数字压力表，压力要在显示200以上，右侧指针压力表要在4（Kg）-6（Kg）之间。
4、机器不通电，请检查保险丝（15A）是否熔断并更换。
5、贴合机工作过程中，忽然关机后再开机，仓门不会自动开，是因为仓保持着真空，此时按一下出仓键或急停键后，右旋弹出即可开仓门。
6、开机后显示无泡模式和高效模式，如没有选择某模式自动进入无泡模式。
7、无泡模式：贴合时间在3分钟-5分钟可调。
高效模式：贴合时间在10秒-30秒可调。
8、仓门动作的快慢与压力相关。
9、真空泵的电源线一定要插在贴合机上。
10、贴合进程中：真空泵一直工作长时间仓门不开，是因为真空度达不到（设定为-98°），请检查真空泵到贴合机的连接气管两头是否锁紧，真空泵镜面是否有一半以上高的油面。
11、如果产品掉入仓，请不要关机，先把进气阀关闭（空压机上），按下急停键后关机，用其他工具取出，急停键右旋弹出正常开机，打开气阀后正常使用。
12、如果显示屏后面有IC的产品，利用备用硅胶片相对位置开孔，放入托盘保证产品平整，预防爆屏。
13、如果产品气泡比较多，请注意负压，设定是否在（-98以上），正压力可相对调高。
14、开机后，只听到气流声，仓门不出来。
急停键已被压下，把急停键向右转一下，弹出即可。
1.Power supply:single-phase AC220V/2Kw，50/60hz2.Air pressure:0.1-0.6MP3.Size:300*290*370mm4.Weight:32gkAll the composition figure1.Plug in,plug in the trachea2.Open the total power switch,electrical components electricity is normal,The machine into standby mode3.Open the air switch,send air pressure into the machine,digital barometer has shown,gyration precision pressure regulating valve pressure screen required is a barometer of the value (for example :350=0.35MP=3.5kgf=3.5 atmospheric pressure)4.Touch screen display:(AS shown in figure 1)5.Touch screen button to boot,launch platform cylinder,devices to work automatically entered into without bubble standby,(As shown in figure 2):6.Will stay at this time the pressure screen on the tray,press start switch to start into the automatic without bubble working mode,(As shown in figure 3):No bubble model fit a work products can be in 3 to 5minutes to finish the whole process,time is adjustable.Efficient mode of joint is a whole process work products can be finished in a 20 to 50 seconds,time is adjustable.7.lf need to modify the joint parameters can press set button to enter modify images are,(As shown in figure 4):Bytapping the keyboard input password (9988)can display and modify the relevant parameters(rules set the range),8.To switch efficient joint mode,can return to the step 2 by tapping the efficient mode.9.Run automatically in case of can emergency stop button,the device will enter standby mode,please pay attention to the tray in and out ,lest the task.mination process,if you want to advance out of the warehouse,click the warehouse button11.Press power key to turn it off,the tray automatically shut down after turn off the gas source.12.Temperature setting:press the SET key,then press up,down ,to the required temperature, SET up complete1.Pressure always tune is not big, please check whether the pressure of the air compressor itself is too low.2.Touch screen,poor communication,please check the screen and PLC at the ends of the connecting cable connector is loose.3.After startup storehouse door will not open automatically,please note that the digital pressure gauge on the right side (kg)in4-6(kg).4.Without power to the machine,please check if the fuse(15a)fuse and replace.5.In the process of the joint work,suddenly turned off again after boot,storehouse door does not automatically open,because the interior of the warehouse in the vacuum,at this time click theCangJian or abrupt stop button,dextral popup can open the door.6.After startup display without bubble model and efficient,if not choose a mode is automatically entered into without bubble.7.No bubble mode:joint time adjustable in 3 to 5 minutes.8.Movement speed of the doors is associated with stress.9.Vacuum pump power cord must be inserted in the laminating machine.minating process:vacuum pump has been working for a long time storehouse door does not open ,because the vacuum degree of not toset the(as-98°)，check the vacuum pump to the laminating machine connection tracheal whether two head lock,mirror to see if there is more than half of the high vacuum pump oil level.11.If the products fall within the transport ,please don′turn it off and take the inlet valve closing(air compressor machine),press the stop button to turn it off. After using other tools, abrupt stop button right popup normal boot,open the valve after normal use.12.If you have any IC products,behind the screen using the alternate silicon sheet relative position opening, put kindergarten plate of flat products, explosion prevention.13.If the product bubble is more,please pay attention to the negative pressure,whether set in more than(98),the positive pressure may be relatively higher.14.After startup,only hear the air warehouse door not to come out, Under the urgent stop button has been pressed, the stop button to the right, and the pop-up.。
