汽车空调实训指导书-冷凝器拆装
空调冷凝器拆装
1.实训内容及目的
1）熟练掌握空调冷凝器拆装
2.实训器材和用具
1)常用工具1套、卡罗拉整车1辆、卡罗拉发动机试验台架1台
3.实训注意事项
1）注意人身安全
4.实训操作步骤
1）拆卸冷凝器
（1）拆卸冷凝器之前，应将车辆电源切断。

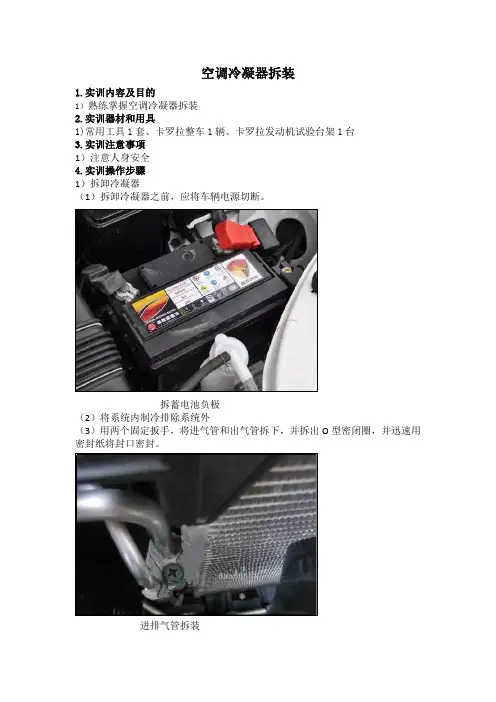

拆蓄电池负极
（2）将系统内制冷排除系统外
（3）用两个固定扳手，将进气管和出气管拆下，并拆出O型密闭圈，并迅速用密封纸将封口密封。
进排气管拆装
（4）拆下支撑冷凝器的链接螺栓和螺母，并取下冷凝器。
取下冷凝器
2）冷凝器的安装
（1）将冷凝器用螺钉安装在支架上，在安装时要注意分清制冷剂进口、出口。
因为从压缩机输来的高压制冷剂蒸发，必须从冷凝器上端进入，在流动到下部管道，冷凝成液态的制冷剂沿下发出口流出，所以安装时位置一定要正确。
（2）用两个固定扳手，将上下连接管螺母拧紧，以防漏气，重新安装时，拆下O行圈不能再使用，应该换新的O行圈。
汽车空调教案-11-12 汽车空调冷凝器拆装与检修
一、冷凝器
1.冷凝器的作用
冷凝器是由换热器、换热片组成的换热装置。它的作用是通过管壁和翅片将来自压缩机的高温高压气体制冷剂中的热量传递给冷凝器周围的空气，从而使高温高压的气态制冷剂冷凝成中温高压的液态。
2.空调冷凝器的结构
冷凝器的机构形式很多，而在汽车空调制冷系统中，经常采用的有管带式、管片式和平流式。
情感
态度
价值观
1.通过理论知识的学习，养成良好的职业素养和行为习惯
2.通过小组合作，树立良好的团队精神，养成合作意识
3.通过小组间交流，锻炼学生的沟通能力
教材
分析
重点
1.冷凝器作用、结构及工作原理。 2.拆装与检修冷凝器。
难点
1.冷凝器的作用、结构及工作原理。 2.拆装与检修冷凝器。
关键
提出问题，让学生结合课本进行资料的搜集，并想出解决问题的办法
板
书
设
计
蒸发器和冷凝器
一、冷凝器
1.作用
2.结构
3.工作原理
二、拆装与检修冷凝器步骤。
课 后
小 结
教 学 过 程
教学
环节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一、
二、
三、
四、
五、
组织教学：
师生问好，进行互动。
导课部分：
冷凝器和蒸发器的位置分布。由于冷凝器大多布置在车头前部、侧面和车底，经常会溅上地面的泥浆，受酸性泥浆腐蚀，冷凝器管子容易烂穿，而且表面的泥垢会降低冷凝器的散热效率；蒸发器通常置于车内，有时会出现泄漏故障，严重影响汽车空调系统的正常工作。当冷凝器和蒸发器出现故障时应该如何检修呢？
汽车空调实训指导书-冷凝器拆装
空调冷凝器拆装
1.实训内容及目的
1）熟练掌握空调冷凝器拆装
2.实训器材和用具
1)常用工具1套、卡罗拉整车1辆、卡罗拉发动机试验台架1台
3.实训注意事项
1）注意人身安全
4.实训操作步骤
1）拆卸冷凝器
（1）拆卸冷凝器之前，应将车辆电源切断。
拆蓄电池负极
（2）将系统内制冷排除系统外
（3）用两个固定扳手，将进气管和出气管拆下，并拆出O型密闭圈，并迅速用密封纸将封口密封。
进排气管拆装
（4）拆下支撑冷凝器的链接螺栓和螺母，并取下冷凝器。
取下冷凝器
2）冷凝器的安装
（1）将冷凝器用螺钉安装在支架上，在安装时要注意分清制冷剂进口、出口。
因为从压缩机输来的高压制冷剂蒸发，必须从冷凝器上端进入，在流动到下部管道，冷凝成液态的制冷剂沿下发出口流出，所以安装时位置一定要正确。
（2）用两个固定扳手，将上下连接管螺母拧紧，以防漏气，重新安装时，拆下O行圈不能再使用，应该换新的O行圈。
汽车空调的零件拆装流程
