液压泵的基本组成
液压泵的基本组成
液压泵是一种将机械能转化为液压能的装置，它是液压系统中的核心部件之一。
液压泵的基本组成包括泵体、泵轴、叶轮、密封件、进出口阀等部分。
下面我们来详细了解一下液压泵的基本组成。
一、泵体
泵体是液压泵的主体部分，它通常由铸铁或铸钢制成。
泵体内部有一个腔室，叶轮和泵轴就安装在这个腔室内。
泵体的外形和内部结构会根据不同的泵型而有所不同。
二、泵轴
泵轴是连接电机和叶轮的部件，它通常由高强度合金钢制成。
泵轴的一端连接电机，另一端则与叶轮相连。
泵轴的质量和精度对液压泵的性能有着重要的影响。
三、叶轮
叶轮是液压泵的核心部件，它是将机械能转化为液压能的关键。
叶轮通常由铸铁或铸钢制成，其外形和内部结构也会根据不同的泵型而有所不同。
叶轮的质量和精度对液压泵的性能有着至关重要的影响。
四、密封件
液压泵中的密封件主要包括轴封、密封圈、O型圈等。
这些密封件的作用是防止液体泄漏，保证液压泵的正常运转。
密封件的质量和精度对液压泵的性能和寿命有着重要的影响。
五、进出口阀
进出口阀是液压泵的控制部件，它的作用是控制液体的进出。
进出口阀通常由球阀、蝶阀、插板阀等组成，其结构和数量也会根据不同的泵型而有所不同。
进出口阀的质量和精度对液压泵的性能和控制精度有着重要的影响。
六、其他部件
除了以上几个基本部件外，液压泵还包括其他一些部件，如泵壳、轴承、联轴器等。
这些部件的作用是支撑和固定液压泵的各个部分，保证液压泵的正常运转。
液压泵的基本组成包括泵体、泵轴、叶轮、密封件、进出口阀等部分。
这些部件的质量和精度对液压泵的性能和寿命有着重要的影响。
因此，在选择液压泵时，需要根据具体的使用要求和工作环境来选择合适的泵型和品牌，以保证液压系统的正常运转。
液压泵的基本组成
液压泵的基本组成液压泵的基本组成液压泵是一种将机械能转换为液压能的机械设备，它是液压系统中的核心部件之一。
液压泵的基本组成包括：泵体、叶轮、轴、联轴器、密封件等。
下面将逐一介绍这些组成部分。
一、泵体泵体是液压泵最基本的部分，它通常由铸造或加工而成。
泵体内部有一个或多个腔室，用于容纳叶轮和其他零件。
在使用过程中，通过与其他零件的配合和协调，使得液体从低压油路进入泵体，在叶轮的作用下产生高压油流，最终输出到高压油路中。
二、叶轮叶轮是液压泵中最重要的零件之一。
它通常由铸造或加工而成，并安装在泵体内部腔室中。
当驱动装置带动轴旋转时，叶轮也随之旋转。
由于叶片与壳体之间存在较小的间隙，使得在旋转过程中形成了一个类似于真空吸力的效果，将液体从低压油路中吸入，然后将其压缩并输出到高压油路中。
三、轴轴是连接驱动装置和叶轮的重要部分。
它通常由钢材或合金材料制成，并且需要具备足够的硬度和耐磨性。
在使用过程中，轴需要承受较大的扭矩和转速，因此必须保证其强度和刚度。
四、联轴器联轴器是连接驱动装置和泵体的部分。
它通常由弹性材料制成，并且具有一定的弯曲能力。
在使用过程中，联轴器可以起到缓冲作用，减少因为转速不同而产生的振动和噪音。
五、密封件密封件是液压泵中非常重要的零件之一。
它通常用于防止液体泄漏或进入机械设备内部。
常见的密封件包括O型圈、油封等。
在使用过程中，密封件需要具备耐高温、耐磨、耐腐蚀等性能。
总结：液压泵是液压系统中非常重要的组成部分之一，它主要由泵体、叶轮、轴、联轴器、密封件等组成。
在使用过程中，这些零件需要相互配合和协调，才能够将机械能转换为液压能，并输出到高压油路中。
因此，在液压泵的设计和制造过程中，必须注重每个零件的质量和性能，保证整个系统的可靠性和稳定性。
液压泵站的工作原理
液压泵站的工作原理液压泵站是液压系统中的核心部件，它通过将机械能转化为液压能，为液压系统提供动力。
液压泵站主要由液压泵、电动机、油箱、油滤器、油箱加热器、冷却器等组成。
液压泵站的工作原理可以简单描述为以下几个步骤：1. 液压泵工作原理液压泵是将机械能转化为液压能的装置。
液压泵采用柱塞式、齿轮式、螺杆式等不同类型，根据不同的工作原理，液压泵的结构和工作性能也有所不同。
液压泵通过旋转或往复运动产生一定压力，将液体吸入并通过出口口将液体压力传递至液压系统中。
2. 电动机的作用电动机是液压泵站的动力来源，通过电能转化为机械能，推动液压泵的运转。
电动机的功率大小与液压泵的工作流量和压力有关。
电动机的启动和停止可以通过控制系统实现。
3. 油箱的作用油箱是液压泵站的储油和冷却装置，其主要功能是为液压泵提供油液，并通过冷却器对油液进行冷却。
油箱还具有过滤油液、排除气体和沉淀杂质的功能。
油箱内的油位应保持适当，以确保液压泵正常运转。
4. 油滤器的作用油滤器是液压泵站中的重要组成部分，其作用是过滤油液中的杂质和颗粒物，保持油液的清洁度。
油滤器的选择应根据液压系统的工作要求和油液的粘度来确定，定期更换油滤器可以延长液压泵和液压系统的使用寿命。
5. 油箱加热器和冷却器的作用油箱加热器和冷却器是液压泵站的辅助设备，它们的作用是调节油液的温度，确保液压系统在不同环境温度下正常工作。
油箱加热器可以在低温环境中加热油液，提高油液的流动性；冷却器则可以在高温环境中冷却油液，防止油液过热。
总结起来，液压泵站的工作原理是通过电动机驱动液压泵，将机械能转化为液压能。
液压泵将液体吸入并产生一定压力，通过管路传递至液压系统中。
油箱提供油液，并通过油滤器过滤、冷却器冷却油液，确保液压系统的正常运行。
液压泵站在工程机械、冶金、航空航天等领域广泛应用，为机械装置提供了强大的动力支持。
液压泵的组成及功能
液压泵的组成及功能液压泵是一种将机械能转换为液压能的装置，广泛应用于各种工业领域。
本文将从液压泵的组成和功能两个方面进行阐述。
一、液压泵的组成液压泵主要由以下几个部分组成：1. 泵体：泵体是液压泵的主要外壳，用于安装和支撑其他部件。
泵体内部包含一个或多个泵腔，用于吸入液体并将其排出。
2. 轴承：轴承用于支撑泵体和转子，减少摩擦和振动，保证泵的正常运转。
3. 轴封：轴封用于防止液体泄漏，通常采用密封圈或机械密封装置。
4. 转子：转子是液压泵的核心部件，通过旋转产生离心力，将液体吸入和排出泵腔。
5. 吸入管道：吸入管道用于将液体从液源输送到泵的吸入口。
6. 排出管道：排出管道用于将泵腔中的液体排出到液压系统中。
二、液压泵的功能液压泵的主要功能是产生压力，将液体从低压区域输送到高压区域，为液压系统提供所需的动力。
具体功能如下：1. 吸入液体：液压泵通过旋转转子产生离心力，将液体从吸入口吸入泵腔中。
2. 压缩液体：液压泵内部的转子旋转时，液体被压缩并推送到排出口。
液体在泵腔中的压力增加，形成流体压力能。
3. 提供动力：液压泵产生的高压液体可提供动力给液压系统中的执行元件，如液压缸和液压马达。
通过液体的压力传递，实现工程机械的运动和控制。
4. 维持系统压力：液压泵能够维持液压系统的工作压力，保证系统的稳定性和正常运行。
总结：液压泵是一种将机械能转换为液压能的装置，它由泵体、轴承、轴封、转子、吸入管道和排出管道等部分组成。
液压泵的主要功能是产生压力，将液体从低压区域输送到高压区域，为液压系统提供所需的动力。
液压泵在工业领域起着重要的作用，广泛应用于各种液压设备和机械系统中。
通过液压泵的工作，液压系统能够实现精确的控制和高效的动力传递，提高工作效率和生产效益。
手动液压泵使用说明
手动液压泵使用说明一、手动液压泵的构成和工作原理手动液压泵主要由手柄、油箱、排油阀、压力表和液压油管等组成。
手柄用于手动操作，通过手柄的上下移动，驱动油泵运转，加压油液。
油箱用于存储液压油，起到油液冷却和滤波的作用。
排油阀用于控制油液的流动方向，使之达到液压系统的排油和供油。
手动液压泵的工作原理是通过手柄的上下运动使活塞在油缸内作往复运动，从而形成一定的液压。
当手柄向下推动时，活塞向下运动，缩小油缸容积，使油液被迫从油箱中被吸入油缸。
当手柄向上移动时，活塞向上运动，增大油缸容积，从而将油液压入液压系统，实现加压。
二、手动液压泵的使用步骤1.将手动液压泵放置在平稳的地面上，确保其稳定且不可移动。
2.检查液压油的储油箱，确保其中油液的容量足够。
3.检查油液的质量和清洁程度，如果油液变质或者沉淀物较多，需要更换新的液压油。
4.将液压油加入液压泵的储油箱，注意不要过量。
5.打开液压泵上的排油阀，将油液流入泵的油缸。
6.轻轻移动手柄，观察泵的工作情况，确认泵是否正常工作。
7.将需加压的液压系统与手动液压泵相连，确保连接紧固，无渗漏现象。
8.关闭泵的排油阀，保证油液不会从泵中流出。
9.将手柄往下推动，加压并使液压系统工作，观察压力表的读数，确保在所需的压力范围内。
10.当需要停止加压时，将手柄放回初始位置，减压完成，手动液压泵也停止工作。
三、手动液压泵的维护保养1.定期检查液压泵的密封性能，如有泄漏或渗漏现象，需要及时调整和更换密封件，确保液压泵的正常运行和工作效率。
2.随时检查液压泵的液压油，保证油液的质量，如有异常情况及时更换。
3.定期清理液压泵的外部杂物和尘土，保证泵的散热和通风效果，并且防止杂物进入泵内引起故障。
4.定期检查液压泵的压力表和液压油管，防止压力表失灵和油管老化开裂引起的安全事故。
5.保持手动液压泵存放在干燥、通风的地方，避免潮湿和高温环境对泵的影响。
6.定期进行液压泵的保养和维修，如有异常噪音或其他故障，立即停机检修或专业人员处理。
第二章 液压泵
▪ 采用浮动配流盘实现端面
间隙补偿
▪ 减小通往吸油区叶片根部
的油液压力（↓p）
▪ 减小吸油区叶片根部的有
效作用面积 –阶梯式叶片（↓s ） –子母叶片（↓b ） –柱销式叶片 （↓b ）
单作用叶片泵
工作原理
• 定子 内环为圆
• 转子 与定子存在 偏心e，铣有z 个叶 片槽
• 叶片 在转子叶片 槽内自由滑动，宽度 为B
• 转子 铣有Z个叶片 槽，且与定子同心， 宽度为B
• 叶片 在叶片槽内 能自由滑动
• 左、右配流盘 开 有对称布置的吸、压 油窗口
• 传动轴
双作用叶片泵工作原理
工作原理 由定子内环、
转子外圆和左右配流盘组成的 密闭工作容积被叶片分割为四 部分，传动轴带动转子旋转， 叶片在离心力作用下紧贴定子 内表面，因定子内环由两段大 半径圆弧、两段小半径圆弧和 四段过渡曲线组成，故有两部 分密闭容积将减小，受挤压的 油液经配流窗口排出，两部分 密闭容积将增大形成真空，经
• 齿轮泵又分外啮合齿轮泵和内啮合齿轮泵 • 叶片泵又分双作用叶片泵，单作用叶片泵和凸轮转子泵 • 柱塞泵又分径向柱塞泵和轴向柱塞泵
按排量能否变量分定量泵和变量泵。
• 单作用叶片泵，径向柱塞泵和轴向柱塞泵可以作变量泵
选用原则：
• 是否要求变量 要求变量选用变量泵。 • 工作压力 柱塞泵的额定压力最高。 • 工作环境 齿轮泵的抗污能力最好。 • 噪声指标 双作用叶片泵和螺杆泵属低噪声泵。 • 效率 轴向柱塞泵的总效率最高。
• 容积效率ηv：ηv= q /q t =（q t - Δq）/ q t
=1-Δq /qt=1-kp /nV 式中 k 为泄漏系数。
泵的功率和效率

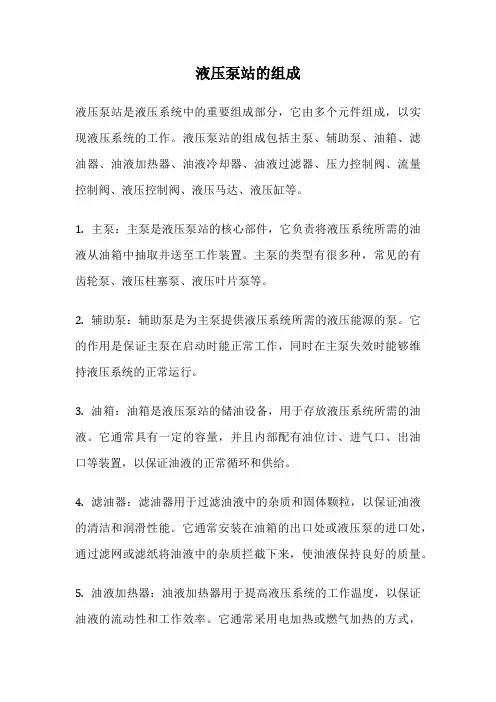

液压泵站的组成
液压泵站的组成液压泵站是液压系统中的重要组成部分，它由多个元件组成，以实现液压系统的工作。
液压泵站的组成包括主泵、辅助泵、油箱、滤油器、油液加热器、油液冷却器、油液过滤器、压力控制阀、流量控制阀、液压控制阀、液压马达、液压缸等。
1. 主泵：主泵是液压泵站的核心部件，它负责将液压系统所需的油液从油箱中抽取并送至工作装置。
主泵的类型有很多种，常见的有齿轮泵、液压柱塞泵、液压叶片泵等。
2. 辅助泵：辅助泵是为主泵提供液压系统所需的液压能源的泵。
它的作用是保证主泵在启动时能正常工作，同时在主泵失效时能够维持液压系统的正常运行。
3. 油箱：油箱是液压泵站的储油设备，用于存放液压系统所需的油液。
它通常具有一定的容量，并且内部配有油位计、进气口、出油口等装置，以保证油液的正常循环和供给。
4. 滤油器：滤油器用于过滤油液中的杂质和固体颗粒，以保证油液的清洁和润滑性能。
它通常安装在油箱的出口处或液压泵的进口处，通过滤网或滤纸将油液中的杂质拦截下来，使油液保持良好的质量。
5. 油液加热器：油液加热器用于提高液压系统的工作温度，以保证油液的流动性和工作效率。
它通常采用电加热或燃气加热的方式，将冷却的油液加热至设定温度，以适应不同工况下的液压系统要求。
6. 油液冷却器：油液冷却器用于降低液压系统的工作温度，以保证油液的稳定性和寿命。
它通常采用水冷或风冷的方式，通过传导或对流的方式将热量带走，使油液保持较低的温度。
7. 油液过滤器：油液过滤器用于进一步过滤油液中的微小颗粒和污染物，以确保油液的洁净度和清洁度。
它通常安装在液压泵站的回油管路上，通过滤芯或滤网将油液中的微粒拦截下来，保证油液的质量。
8. 压力控制阀：压力控制阀用于控制液压系统的工作压力，以保证系统的安全运行和工作负荷的稳定性。
它通常安装在液压泵站的压力油路上，通过调节压力阀的开启和关闭来控制油液的压力。
9. 流量控制阀：流量控制阀用于控制液压系统的工作流量，以保证系统的工作速度和动作平稳性。
液压泵的工作原理及主要结构特点
液压泵的工作原理及主要结构特点液压泵是一种将机械能转化为液压能的装置，能将液体通过其中一种装置增压，并使其在管道中传递的装置。
液压泵的工作原理是通过驱动装置（通常是电动机）提供的机械能，使液体在泵内产生压力，并通过出口管道将液体压送到需要的地方。
液压泵的主要结构特点如下：1.泵体：液压泵的外部壳体，通常由铸铁或钢铸造而成，有很好的耐压性和密封性，能够保护内部的机械部件免受外界环境的影响。
2.轴承：液压泵内部的轴承承受泵的转动载荷，能够保证泵的转子在高速运动时的稳定性和可靠性。
3.转子：转子是液压泵的核心部件，由泵轴和叶片组成。
当转子旋转时，液体通过叶片的作用将机械能转化为液压能。
4.密封装置：密封装置用于保证液压泵内部的压力不会泄漏，通常包括密封圈、密封垫等。
密封装置的性能直接影响液压泵的效率和工作可靠性。
5.进口和出口：液压泵的进口和出口用于输送液体，进口处吸入液体，出口处将液体压送到需要的地方。
进口和出口通常配有阀门和连接管道，以控制液体的流动方向和流量。
液压泵的工作原理是将液体从低压区域通过泵吸入，经过压力区域的驱动下，将液体加压后从高压区域排出。
具体来说，液体从进口进入液压泵，经过泵体中的叶片和转子的旋转，产生离心力，并逐渐加压。
当液体的压力大于系统中的压力时，液体将从出口排出，并通过管道传递到需要的地方。
总的来说，液压泵通过驱动装置提供的机械能，将液体压力增加后输送到需要的地方。
液压泵的主要结构特点包括泵体、轴承、转子、密封装置和进口出口等。
液压泵的工作原理可以分为容积式泵和动量式泵两类，通过增加液体的压力来实现泵的工作。
柱塞液压泵的工作原理
柱塞液压泵的工作原理
柱塞液压泵是一种常见的液压传动装置，其工作原理如下：
1. 柱塞液压泵由泵体、输入轴、柱塞组、驱动轴、分配板等组成。
输入轴通过传动装置带动柱塞组进行旋转。
2. 当输入轴旋转时，柱塞组也会跟随旋转。
柱塞组由多个柱塞组成，每个柱塞分别装在泵体的缸套中。
3. 柱塞组的运动由驱动轴通过分配板来控制。
分配板上有多个压力油腔和回油腔，当柱塞组旋转时，柱塞会在压力油腔和回油腔之间进行往复运动。
4. 在柱塞组的往复运动过程中，驱动轴通过分配板将压力油腔与液压系统相连，使压力油进入柱塞的压力油腔。
同时，回油腔与液压系统中的回油管相连，使压力油从柱塞组的回油腔中流出。
5. 由于柱塞组的往复运动，使压力油不断地从压力油腔中被排出，并带动液压系统中的液体进行流动。
这样，液压泵就能够实现对工作介质的压力增加和流量输出。
总之，柱塞液压泵通过输入轴带动柱塞组旋转，利用分配板将压力油腔与回油腔相连，实现压力油的输入和输出，从而实现对工作介质的压力增加和流量输出的目的。
闭式液压泵工作原理
闭式液压泵工作原理闭式液压泵是一种常见的液压传动装置，它通过产生高压液体来驱动液压系统的执行元件，实现物体的移动或力的传递。
本文将介绍闭式液压泵的工作原理和主要组成部分。
闭式液压泵的工作原理是利用机械的运动能和液体的不可压缩性来实现能量的转换和传递。
其主要由液压泵本体、控制阀和执行机构三部分组成。
液压泵本体是闭式液压泵的核心部分，它通过机械运动产生液体的压力。
液压泵本体通常由驱动轴、柱塞、缸体、出口阀和进口阀等部件组成。
当液压泵启动时，驱动轴带动柱塞在缸体内作往复运动。
在柱塞的往复运动过程中，通过进口阀吸入液体，然后通过出口阀将液体压入液压系统。
控制阀是闭式液压泵的一个重要组成部分，它用于控制液体的流动和压力。
控制阀通常由进口阀、出口阀和液体流道组成。
当液压泵工作时，进口阀打开，液体通过进口阀进入液压泵，然后经过液体流道进入出口阀。
出口阀的开关状态决定了液体是否可以流出泵体，从而控制液体的流动和压力。
执行机构是闭式液压泵的末端执行元件，它负责将液体的能量转换为物体的运动或力的传递。
执行机构通常由液压缸和液压马达组成。
液压泵通过液压缸使柱塞作往复运动，从而实现物体的移动。
液压马达则通过液压泵提供的液体能量来驱动机械设备，实现力的传递。
在闭式液压泵的工作过程中，液体的流动是循环进行的。
当液压泵工作时，液体从进口阀进入泵体，经过柱塞的往复运动产生高压，然后通过出口阀流出泵体，进入液压系统。
当液压泵停止工作时，进口阀关闭，液体停止进入泵体，压力逐渐减小，液体通过出口阀回流到液压泵，形成循环。
闭式液压泵通过液体的压力和机械的运动能来实现能量的转换和传递。
它的工作原理简单清晰，结构紧凑合理，广泛应用于工程机械、冶金设备、航空航天等领域。
通过合理选择液压泵的型号和参数，可以实现不同工况下的高效能量转换和精确控制。
液压泵
二、液压泵的主要性能参数
• • • • •
m /r V 1. 排量 2. 流量 1）理论流量 qt Vn 2）实际流量 q qt ql 3）额定流量
3
液压泵在额定转速、额定压力下，按实验标准规定必须保证的流量。 按实验标准规定，液压泵能够实现连续运转的最高压力称为液 压泵的额定压力
二、液压泵的主要性能参数
V 6.66m zB
2
q 6.66m zBnV
2
2.外啮合齿轮泵的流量计算
q 6.66m zBnV
2
m z mz m
2
mz 不变，减少齿数，
增大模数，可以在不增大 泵体积的前提下提高泵的 输出流量
3.流量脉动率
qmax qmin q
外啮合齿轮泵齿数越少，流量脉 动率就越大，其最大值可达20% 以上。
二、单作用叶片泵
1. 结构： 转子、定子、叶片、配油盘、壳体、端盖等。
特点： ●定子和转子偏心； ●定子内曲线是圆； ●配油盘有二个月牙形 窗口。 ●叶片靠离心力伸出。
2. 工作原理
单作用叶片泵
• 密封工作腔（转子、定子、叶片、配油盘组成） • 吸油过程：叶片伸出→V ↑ → p ↓ →吸油； • 排油过程：叶片缩回→V ↓ → p ↑ →排油。 • 旋转一周，完成一次吸油，一次排油——单作用泵 • 径向力不平衡——非平衡式叶片泵 （一个吸油区，一个排油区）
一种抽吸设备，水平管出口通大气，当水平管内液 体流量达到某一数值时，垂直管子将从液箱内抽吸 液体。液箱表面与大气相通，水平管内液体和被抽 吸液体相同。若不计液体流动时的能量损失，问水 平管内流量达到多大时才能开始抽吸。
10
9 8
7 6 5 4
