曲柄摇杆机构一定存在急回特性吗?
机械基础-常用机构-习题
机械基础-常用机构-习题(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--铰链四杆机构的基本特性和凸轮机构一、判断题（）1、曲柄摇杆机构的急回特性是用行程速度比系数K来表征，K值越小，急回作用越明显。
（）2、当K＞1，θ＞0时，机构具有急回特性。
（）3、曲柄摇杆机构以曲柄为原动件时就一定存在急回运动特性。
（）4、偏心曲柄滑块机构以曲柄为原动件时一定存在急回运动特性。
（）5、对心曲柄滑块机构无急回特性。
（）6、摆动导杆机构以曲柄为原动件时不一定存在急回运动特性。
（）7、在曲柄和连杆同时存在的平面四杆机构中，只要曲柄和连杆处于共线位置，就是曲柄的“死点”位置。
（）8、曲柄摇杆机构一定存在死点位置。
（）9、缝纫机踏板机构有时会出现踩不动或倒机的现象，这是因为死点位置造成的。
（）10、缝纫机踏板机构是利用飞轮惯性使其通过死点位置的。
（）11、曲柄摇杆机构以摇杆为原动件时存在两个死点位置。
（）12、内燃机中的曲柄滑块机构不存在死点位置。
（）13、滚子从动件凸轮机构中，从动件与凸轮之间的滚动摩擦阻力小，适于高速传动场合。
（）14、从动件的运动规律取决于凸轮轮廓的形状。
（）15、在柱体凸轮机构中，从动件可以通过直径不大的圆柱凸轮或端面凸轮获得较大的行程。
（）16、尖顶从动件易于磨损，而平底从动件磨损则较小，这是因为前者与凸轮组成高副，而后者与凸轮组成低副的原因。
（）17、凸轮机构能将原动件的旋转运动转化为从动件的往复直线运动。
（）18、尖顶从动件盘形凸轮机构，基圆与实际工作轮廓线相切。
（）19、凸轮机构的压力角是指凸轮轮廓线某点的法线方向与从动杆速度方向之间的夹角，一般情况下，在工作过程中它是恒定不变的。
（）20、凸轮机构中，升程一定时，基圆半径增大，压力角也随之增大。
（）21、移动从动件盘形凸轮机构，当从动件不动时，对应的凸轮轮廓线为一直线。
（）22、压力角影响机构的传力特性，压力角越大，传力特性越好。
机械设计基础(天津大学)智慧树知到答案章节测试2023年
第一章测试1.机械：是机器与机构的总称。
A:对B:错答案:A2.汽车发动机的曲轴是通用零件。
A:对B:错答案:B3.机械基础研究的对象是典型机构的运动特点和设计方法，以及通用零件的设计方法。
A:对B:错答案:A4.机械零件失效了，就一定损坏。
A:对B:错答案:B5.零件工作能力计算依据的基本原则，称为计算准则。
A:对B:错答案:B6.强度条件：是机械零件抵抗弹性变形的能力，是机械零件最基本的计算准则。
A:对B:错答案:B7.刚度是指零件在载荷作用下抵抗弹性变形的能力。
A:对B:错答案:A8.一个零件的磨损过程大体分为三个阶段：磨合磨损阶段、稳定磨损阶段及剧烈磨损阶段。
A:对B:错答案:A9.零件损坏了一定失效，但零件失效不一定损坏。
A:错B:对答案:B10.机器的最基本组成是（）A:构件B:零件C:部件答案:B11.机器中运动的单元是（）A:构件B:部件C:零件答案:A第二章测试1.作平面运动的构件可有三个独立运动。
A:错B:对答案:B2.作平面运动的构件其约束不能超过2个，否则构件就不可能产生相对运动。
A:错B:对答案:B3.若干个构件通过运动副所构成的相对可动的构件系统称为机构。
A:对B:错答案:B4.机构是由机架、原动件和从动件组成的传递机械运动和力的构件系统。
A:对B:错答案:A5.齿轮传动时，两轮齿廓在接触处组成（）。
A:回转副B:高副C:移动副D:低副答案:B第三章测试1.铰链四杆机构常见类型有（）种。
A:1B:4C:3D:2答案:C2.双摇杆机构一定不满足杆长条件。
A:对B:错答案:B3.平行四边形机构为双曲柄机构。
A:对B:错答案:A4.曲柄摇杆机构一定存在急回特性。
A:错B:对答案:A5.四杆机构图解法设计过程中，给定连杆三个位置，则两个固定铰链的位置（）唯一确定的。
A:无法确定B:是C:不是答案:B6.曲柄滑块机构一定存在急回特性。
A:错B:对答案:A第四章测试1.传力性能最好的凸轮机构是（）A:尖顶从动件盘形凸轮B:滚子从动件盘形凸轮C:平底从动件盘形凸轮答案:C2.等加速等减速运动规律中，由于加速度的变化导致机构产生的冲击是（）A:柔性冲击B:刚性冲击答案:A3.为了减小凸轮机构的压力角，可以（）基圆半径。
6-1-4《平面连杆机构》习题及答案（四）
6-1-4《平⾯连杆机构》习题及答案（四）6-1-4《平⾯连杆机构》练习题（四）?班级姓名学号⼀、填空题：1、平⾯连杆机构是由⼀些刚性构件⽤副和副相互联接⽽组成的机构。
2、平⾯连杆机构能实现⼀些较复杂的运动。
3、当平⾯四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。
4、按接触形式分，铰链四杆机构运动副的接触形式是副接触。
在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。
5、在铰链四杆机构中，能绕机架上的铰链在的杆叫摇杆。
6、平⾯四杆机构的两个连架杆，可以有⼀个是，另⼀个是，也可以两个都是或都是。
7、平⾯四杆机构有三种基本形式，即机构、机构和机构。
8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。
9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作运动，即得到双曲柄机构。
10、在机构中，如果将杆对⾯的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。
11、在机构中，最短杆与最长杆的长度之和其余两杆的长度之和时，则不论取哪个杆作为，都可以组成双摇杆机构。
12、曲柄滑块机构是由曲柄摇杆机构的长度趋向⽽演变来的。
13、导杆机构可看做是由改变曲柄滑块机构中的⽽演变来的。
14、将曲柄滑块机构的改作固定机架时，可以得到导杆机构。
15、曲柄摇杆机构产⽣“死点”位置的条件是：摇杆为件，曲柄为件或者是把运动转换成运动。
16、曲柄摇杆机构出现急回运动特性的条件是：摇杆为件，曲柄为件或者是把运动转换成。
17、曲柄摇杆机构的不等于00，则急回特性系数就，机构就具有急回特性。
18、实际中的各种形式的四杆机构，都可看成是由改变某些构件的、或选择不同构件作为等⽅法所得到的铰链四杆机构的演化形式。
19、若以曲柄滑块机构的曲柄为主动件时，可以把曲柄的运动转换成滑块的运动。
20、若以曲柄滑块机构的滑块为主动件时，在运动过程中有“死点”位置。
机械原理典型例题(第四章连杆机构)10-12
2011.10
例1：铰链四杆机构，LBC=500，LCD=350， ：铰链四杆机构， ， ， LAD=300，AD为机架。问： 为机架。 ， 为机架 为曲柄， （1）若为曲柄摇杆机构，且AB为曲柄，求LAB的最 ）若为曲柄摇杆机构， 为曲柄 的最小值；（ ；（3） 大值；（ ；（2）若为双曲柄机构， 大值；（ ）若为双曲柄机构，求LAB的最小值；（ ） 若为双摇杆机构， 的取值范围。 若为双摇杆机构，求LAB的取值范围。 (1)曲柄摇杆机构： 曲柄摇杆机构： 曲柄摇杆机构 AB为曲柄，LAB=Lmin 为曲柄， 为曲柄 满足杆长条件L 满足杆长条件 AB+LBC≦LCD+LAD (2)双曲柄机构： 双曲柄机构： 双曲柄机构 AD杆为最短，LAD=Lmin ， 杆为最短， 杆为最短 满足杆长条件 ①Lmax=LBC， LAB<LBC， LAD+LBC≦LAB+LCD ②Lmax=LAB，LAB>LBC LAD+LAB≦LBC+LCD
1.选择题 选择题: 选择题
(6)对于 型曲柄摇杆机构，摇杆慢行程摆动方向与曲柄转向 A 对于I型曲柄摇杆机构 摇杆慢行程摆动方向与曲柄转向_____。 对于 型曲柄摇杆机构， 。 A. 相同 B.相反 相反 (7)对于 型曲柄摇杆机构，最小传动角出现在曲柄与机架 B 对于II 对于 型曲柄摇杆机构，最小传动角出现在曲柄与机架______ 共线位置。 共线位置。 A. 重叠 B. 拉直 (8)曲柄摇杆机构 曲柄摇杆机构________存在急回特性。 存在急回特性。 曲柄摇杆机构 存在急回特性 B A . 一定 B. 不一定 C. 一定不 (9)平面四杆机构所含移动副的个数最多为 B 平面四杆机构所含移动副的个数最多为________。 平面四杆机构所含移动副的个数最多为 。 A. 一个 B. 两个

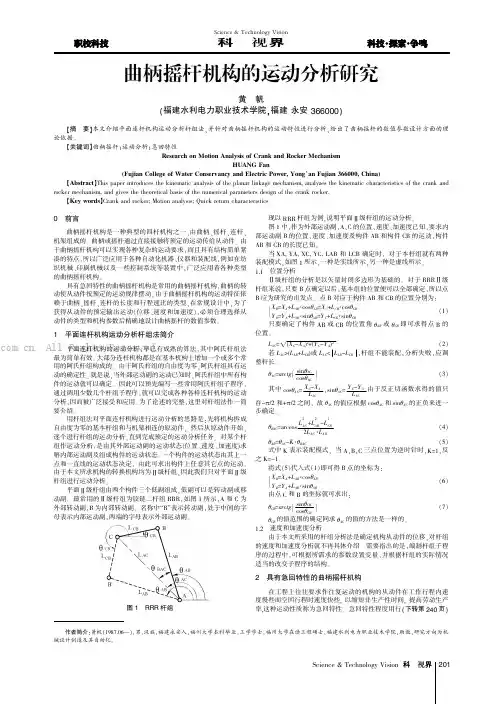

曲柄摇杆机构的运动分析研究
Science &Technology Vision 科技视界0前言曲柄摇杆机构是一种典型的四杆机构之一,由曲柄、摇杆、连杆、机架组成的。
曲柄或摇杆通过直接接触将预定的运动传给从动件。
由于曲柄摇杆机构可以实现各种复杂的运动要求,而且具有结构简单紧凑的特点,所以广泛应用于各种自动化机器、仪器和装配线,例如在纺织机械、印刷机械以及一些控制系统等装置中,广泛应用着各种类型的曲柄摇杆机构。
具有急回特性的曲柄摇杆机构是常用的曲柄摇杆机构,曲柄的转动使从动件按预定的运动规律摆动。
由于曲柄摇杆机构的运动特征依赖于曲柄、摇杆、连杆的长度和行程速比的类型,在常规设计中,为了获得从动件的预定输出运动(位移、速度和加速度),必须合理选择从动件的类型和机构参数后精确地设计曲柄摇杆的数值参数。
1平面连杆机构运动分析杆组法简介平面连杆机构的运动分析,早已有成熟的算法,其中阿氏杆组法最为简单有效。
大部分连杆机构都是在基本机构上增加一个或多个常用的阿氏杆组构成的。
由于阿氏杆组的自由度为零,阿氏杆组具有运动的确定性。
就是说,当外部运动副的运动已知时,阿氏杆组中所有构件的运动就可以确定。
因此可以预先编写一些常用阿氏杆组子程序,通过调用少数几个杆组子程序,就可以完成各种各样连杆机构的运动分析,因而被广泛接受和应用。
为了论述的完整,这里对杆组法作一简要介绍。
用杆组法对平面连杆机构进行运动分析的思路是:先将机构拆成自由度为零的基本杆组和与机架相连的原动件,然后从原动件开始,逐个进行杆组的运动分析,直到完成预定的运动分析任务。
对某个杆组作运动分析,是由其外部运动副的运动状态(位置、速度、加速度)求解内部运动副及组成构件的运动状态。
一个构件的运动状态由其上一点和一直线的运动状态决定,由此可求出构件上任意其它点的运动。
由于本文所求机构的转换机构均为Ⅱ级杆组,因此我们只对平面Ⅱ级杆组进行运动分析。
平面Ⅱ级杆组由两个构件三个低副组成,低副可以是转动副或移动副。
机械原理题库含答案
机械原理--- 1第2章机构的结构分析一、正误判断题：在括号内正确的画“√”,错误的画“×”1.在平面机构中一个高副引入二个约束;×2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的; √3.运动链要成为机构,必须使运动链中原动件数目大于或等于自由度;×4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全相同;√5.当机构自由度F＞0,且等于原动件数时,该机构具有确定运动;√6.若两个构件之间组成了两个导路平行的移动副,在计算自由度时应算作两个移动副;×7.在平面机构中一个高副有两个自由度,引入一个约束;√8.在杆组并接时,可将同一杆组上的各个外接运动副连接在同一构件上;×9.任何机构都是由机架加原动件再加自由度为零的基本杆组组成;因此基本杆组是自由度为零的运动链;√10.平面低副具有2个自由度,1个约束;×二、填空题1.机器中每一个制造单元体称为零件 ;2.机器是在外力作用下运转的,当外力作功表现为盈功时,机器处在增速阶段,当外力作功表现为亏功时,机器处在减速阶段;3.局部自由度虽不影响机构的运动,却减小了高副元素的磨损 ,所以机构中常出现局部自由度;4.机器中每一个独立的运动单元体称为构件 ;5.两构件通过面接触而构成的运动副称为低副；通过点、线接触而构成的运动副称为高副;6.平面运动副的最大约束数为 2 ,最小约束数为 1 ;7.两构件之间以线接触所组成的平面运动副,称为高副,它产生 2 个约束;三、选择题1.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生任何相对运动;A.可以B.不能C.变速转动或变速移动2.基本杆组的自由度应为 C ;A.－1B. +1C. 03.有两个平面机构的自由度都等于1, 现用一个带有两铰链的运动构件将它们串成一个平面机构,则其自由度等于 B ;A. 0B. 1C. 24.一种相同的机构 A 组成不同的机器;A.可以B.不能C.与构件尺寸有关5.平面运动副提供约束为 C ;A．1 B．2 C．1或26.计算机构自由度时,若计入虚约束,则机构自由度就会 C ;A．不变 B．增多 C．减少7.由4个构件组成的复合铰链,共有 B 个转动副;A．2 B．3 C．48.有两个平面机构的自由度都等1,现用一个带有两铰链的运动构件将它们串成一个平面机构,则其自由度等于 B ;A 0B 1C 2第3章平面机构的运动分析一、判断题正确打√,错误打×1．速度瞬心是指两个构件相对运动时相对速度为零的点; √2. 利用瞬心既可以对机构作速度分析,也可对其作加速度分析; ×二、选择题1. 平面六杆机构有共有 C 个瞬心;A．6 B．12 C．15三、填空题1. 当两构件以转动副相连接时,两构件的速度瞬心在转动副的中心处 ;2. 不通过运动副直接相连的两构件间的瞬心位置可借助三心定理来确定;第5章机械的效率和自锁一、填空题1．从效率的观点来看,机械的自锁条件时效率≤ 0;2．机械发生自锁时,机械已不能运动,这时它所能克服的生产阻抗力≤0;第7章机械的运转及其速度波动的调节一、正误判断题：在括号内正确的画“√”,错误的画“×”1.为了使机器稳定运转,机器中必须安装飞轮;×2.机器中安装飞轮后,可使机器运转时的速度波动完全消除;×3.机器稳定运转的含义是指原动件机器主轴作等速转动;×4.机器作稳定运转,必须在每一瞬时驱动功率等于阻抗功率;×5.为了减轻飞轮的重量,最好将飞轮安装在机械的高速轴上;√二、选择题1、在最大盈亏和机器运转速度不均匀系数不变前提下,将飞轮安装轴的转速提高一倍,则飞轮的转动惯量将等于原飞轮转动惯量的 C ;2 C.1/42、为了减轻飞轮的重量,飞轮最好安装在 C 上;A.等效构件上B.转速较低的轴上C.转速较高的轴上3、若不改变机器主轴的平均角速度,也不改变等效驱动力矩和等效阻抗力矩的变化规律,拟将机器运转速度不均匀系数从降到,则飞轮转动惯量将近似等于原飞轮转动惯量的 A ;.100 C104、有三个机械系统,它们主轴的最大角速度和最小角速度分别是：11025转/秒,975转/秒;2转/秒,转/秒;3525转/秒 475转/秒;其中运转最不均匀的是 C ;A.1B.2C.35、对于存在周期性速度波动的机器,安装飞轮主要是为了在 B 阶段进行速度调节;A．起动 B．稳定运转 C．停车6、为了减小机械运转中周期性速度波动的程度,应在机械中安装 B ;A．调速器 B．飞轮 C．变速装置三、填空题1. 机器的周期性性速度波动可以用飞轮来调节, 非周期性速度波动必须用调速器来调节;2.把具有等效转动惯量 ,其上作用有等效力矩的绕固定轴转动的等效构件,称为原机械系统的等效动力学模型3.在机器中安装飞轮能在一定程度上减小机器的周期性速度波动量;4.对于机器运转的周期性速度波动,一个周期内驱动力与阻力所做的功是相同的;第8章平面连杆机构及其设计一、正误判断题：在括号内正确的画“√”,错误的画“×”1.曲柄摇杆机构的极位夹角一定大于零;×2.具有急回特性的四杆机构只有曲柄摇杆机构、偏置曲柄滑块机构和摆动导杆机构;√3.四杆机构处于死点位置时,机构的传动角一定为零√4.对于双摇杆机构,最短构件与最长构件长度之和一定大于其余两构件长度之和;×5.双摇杆机构一定不存在整转副; ×6.平面四杆机构的压力角大小不仅与机构中主、从动件的选取有关,而且还随构尺寸及机构所处位置的不同而变化;√7.摆动导杆机构一定存在急回特性;√8.在四杆机构中,当最短杆长度与最长杆长度之和大于其余两杆长度之和时,且以最短杆的邻边为机架,该机构为曲柄摇杆机构;×9.对心曲柄滑块机构无急回运动; √10.一个铰链四杆机构若为双摇杆机构,则最短杆长度与最长杆长度之和一定大于其余两杆长度之和; ×11.平面四杆机构处于死点位置时,机构的传动角等于零;√12.对心曲柄滑块机构,当曲柄为主动件时机构无急回特性; √13.满足“最短杆长度+最长杆长度≤其余两杆长度之和”的铰链四杆机构一定有曲柄存在;×14.在铰链四杆机构中,当行程速比系数K＞1时,机构一定有急回特性; √二、填空题1.在曲柄滑块机构中,滑块的极限位置出现在曲柄与连杆共线位置;2.在曲柄摇杆机构中,若以摇杆为原动件,则曲柄与连杆共线位置是死点位置;3.在曲柄摇杆机构中,当摇杆为主动件,且曲柄与连杆两次共线时,则机构出现死点位置;4.当四杆机构的压力角α=90°时,传动角等于 0° ,该机构处于死点位置;5.铰链四杆机构ABCD中,已知：l AB=60mm,l BC=140mm,l CD=120mm,l AD=100mm;若以AB杆为机架得双曲柄机构；若以CD杆为机架得双摇杆机构；若以AD杆为机架得曲柄摇杆机构;6.铰链四杆机构的基本形式有曲柄摇杆机构、双曲柄机构和双摇杆机构;三、选择题1.当四杆机构处于死点位置时,机构的压力角 B ;A.为0°B.为90°C.与构件尺寸有关2.铰链四杆机构中若最短杆和最长杆长度之和大于其他两杆长度之和时,则机构中 B ;A.一定有曲柄存在B. 一定无曲柄存在C. 是否有曲柄存在还要看机架是哪一个构件3.曲柄摇杆机构 B 存在急回特性;A . 一定 B. 不一定 C. 一定不4.平面四杆机构所含移动副的个数最多为 B ;A. 一个B. 两个C. 基圆半径太小5.四杆机构的急回特性是针对主动件作 A 而言的;A.等速转动B. 等速移动C.变速转动或变速移动6.对于双摇杆机构,最短构件与最长构件长度之和 B 大于其它两构件长度之和;A . 一定 B. 不一定 C. 一定不7.如果铰链四杆运动链中有两个构件长度相等且均为最短,若另外两个构件长度也相等,则当两最短构件相邻时,有 B 整转副;A. 两个B.三个C. 四个8.平行四杆机构工作时,其传动角 A ;A . 是变化值 B. 始终保持90度 C.始终是0度9.一曲柄摇杆机构,若改为以曲柄为机架,则将演化为 A ;A．双曲柄机构 B．曲柄摇杆机构 C．双摇杆机构10.曲柄摇杆机构中,当曲柄为主动件时,最小传动角出现在 A 位置;A．曲柄与机架共线 B．摇杆与机架共线 C．曲柄与连杆共线11.设计连杆机构时,为了具有良好的传动条件,应使 A ;A.传动角大一些,压力角小一些B.传动角和压力角都小一些C.传动角和压力角都大一些12.平面连杆机构的行程速比系数K值的可能取值范围是 A ;A．1≤K≤3 B．1≤K≤2 C．0≤K≤113.铰链四杆机构中有两个构件长度相等且最短,其余构件长度不同,若取一个最短构件作机架,则得到 C 机构;A 曲柄摇杆B 双曲柄C 双摇杆14.对心曲柄滑块机构以曲柄为原动件时,其最大传动角为 A ;m axA 90°B 45°C 30°15.下面那种情况存在死点 C ;A 曲柄摇杆机构,曲柄主动B 曲柄滑块机构,曲柄主动C 导杆机构,导杆主动16.要将一个曲柄摇杆机构转化成双摇杆机构,可以用机架转换法将C ;A 原机构的曲柄作为机架B 原机构的连杆作为机架C 原机构的摇杆作为机架17.在铰链四杆机构中,当满足“最短杆长度+最长杆长度≤其余两杆长度之和”时,以 A 机架,该机构为双摇杆机构;A 最短杆的对边B 最短杆C 最短杆的邻边18.无急回特性的平面连杆机构中,行程速比系数 B ;A K1B K=1C K119.在下列机构中,不会出现死点的机构是 A 机构;A 导杆从动机构B 曲柄从动摇杆C 曲柄从动滑块机构第9章凸轮机构及其设计一、正误判断题：在括号内正确的画“√”,错误的画“×”1.直动平底从动件盘形凸轮机构工作中,其压力角始终不变;√2.当凸轮机构的压力角的最大值超过许用值时,就必然出现自锁现象;×3.滚子从动件盘形凸轮机构中,基圆半径和压力角应在凸轮的实际廓线上来度量;×4.在直动从动件盘形凸轮机构中进行合理的偏置,是为了同时减小推程压力角和回程压力角; ×5.凸轮机构中,滚子从动件使用最多,因为它是三种从动件中的最基本形式; ×6.在凸轮理论廓线一定的条件下,从动件上的滚子半径越大,则凸轮机构的压力角越小; ×7.凸轮机构中,当推杆在推程按二次多项式运动规律运动时,在推程的起始点、中点及终止点存在刚性冲击;×8.凸轮机构中,在其他条件不变的情况下,基圆越大,凸轮机构的传力性能越好;√9.凸轮机构的从动件采用等速运动规律时可避免刚性冲击; ×10.在滚子推杆盘形凸轮机构中,凸轮的基圆半径应在凸轮的理论廓线上来度量; √11.凸轮机构的基圆越大则传力性能越好; √12.从动件按等加速等减速运动规律运动,是指从动件在推程中按等加速运动,而在回程中则按等减速运动,且它们的绝对值相等;×13.滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线;因此其实际轮廓上各点的向径就等于理论轮廓上各点的向径减去滚子半径;×二、填空题1.在推杆常用的运动规律中, 一次多项式运动规律会产生刚性冲击;2.由速度有限值的突变引起的冲击称为刚性冲击;3.增大基圆半径,凸轮廓线曲率半径增大 ;4.在推杆常用的多项式运动规律中, 五次多项式运动规律既不会产生柔性冲击,也不会产生刚性冲击;5.由加速度有限值的突变引起的冲击称为柔性冲击;6.减小基圆半径,凸轮机构的压力角增大;7.在推杆常用的运动规律中, 一次多项式运动规律会产生刚性冲击;8.按凸轮形状的不同,凸轮机构可分为盘形凸轮、移动凸轮和圆柱凸轮;三、选择题1.直动平底从动件盘形凸轮机构的压力角 B ;A.永远等于0度B.等于常数C.随凸轮转角而变化2.设计一直动从动件盘形凸轮,当凸轮转速及从动件运动规律V=VS不变时,若最大压力角由40度减小到20度时,则凸轮尺寸会 A ;A.增大B.减小C.不变3.对于转速较高的凸轮机构,为了减小冲击和振动,从动件运动规律最好采用C 运动规律;A.等速B.等加速等减速C.正弦加速度4.当凸轮基圆半径相同时,采用适当的偏置式从动件可以 A 凸轮机构推程的压力角A.减小B.增加C.保持原来5.凸轮机构中从动件作等加速等减速运动时将产生 B 冲击;A .刚性 B.柔性 C.无刚性也无柔性6.设计一直动从动件盘形凸轮,当凸轮转速及从动件运动规律V=VS不变时,若最大压力角由40度减小到20度时,则凸轮尺寸会 A ;A.增大B.减小C.不变7.若从动件的运动规律选择为等速运动规律、等加速等减速运动规律、简谐运动规律或正弦加速度运动规律,当把凸轮转速提高一倍时,从动件的速度是原来的 B 倍;A. 1B. 2C. 48.在设计滚子推杆盘形凸轮机构时,轮廓曲线出现尖顶是因为滚子半径 B该位置理论廓线的曲率半径;A．小于； B．等于 C．大于9.凸轮机构中推杆的运动规律决定于 A ;A．凸轮的轮廓形状 B．推杆的形状 C．凸轮的材料10.在设计滚子推杆盘形凸轮机构时,为防止凸轮的工作廓线出现变尖或失真现象,滚子半径应 B 凸轮的理论廓线外凸部分的最小曲率半径;A．大于； B．小于 C．等于11.在偏置直动尖顶推杆盘形凸轮机构中,基圆的大小会影响 A ;A．凸轮机构的压力角 B．推杆的位移 C．推杆的速度12.下列平面四杆机构中,一定无急回特性的机构是 A ;A 平行四边形机构B 曲柄摇杆机构C 偏置曲柄滑块机构13.尖顶从动件凸轮机构中,基圆的大小会影响 C ;A 从动件的位移B 凸轮的速度C 凸轮机构的压力角14.设计滚子从动件盘形凸轮轮廓曲线时,若将滚子半径加大,那么凸轮轮廓曲线上各点曲率半径 B ;A 变大B 变小C 不变15.当凸轮基圆半径相同时,采用适当的偏置式从动件可以 A 凸轮机构推程的压力角;A 减小B 增加C 保持原来16.在凸轮机构中,从动件的 A 运动规律存在刚性冲击;A 等速B 等加速等减速C 正弦加速度17.在凸轮机构中,若增大凸轮机构的推程压力角,则该凸轮机构的凸轮基圆半径将 B ;A 增大B 减小C 不变第10章齿轮机构及其设计一、正误判断题：在括号内正确的画“√”,错误的画“×”1.一对直齿圆柱齿轮啮合传动,模数越大,重合度也越大;×2.一对渐开线直齿圆柱齿轮的正确啮合条件是基圆齿距相等;√3.对于单个齿轮来说,节圆半径就等于分度圆半径;×4.根据渐开线性质,基圆之内没有渐开线,所以渐开线齿轮的齿根圆必须设计的比基圆大些;×5.一对外啮合的直齿圆柱标准齿轮,小轮的齿根厚度比大轮的齿根厚度大;×6.一对能正确啮合传动的渐开线直齿圆柱齿轮,其啮合角一定为20度;×7.渐开线直齿圆柱齿轮同一基圆的两同向渐开线为等距线; √8.一个渐开线圆柱外齿轮,当基圆大于齿根圆时,基圆以内部分的齿廓曲线,都不是渐开线;√9.一个渐开线圆柱外齿轮,当基圆大于齿根圆时,基圆以内部分的齿廓曲线仍是渐开线;×10.一对外啮合斜齿圆柱齿轮正确啮合的条件是两斜齿圆柱齿轮的端面模数和压力角分别相等,螺旋角大小相等,旋向相同;×11.因为基圆内没有渐开线,所以齿轮齿根圆必须大于基圆;×12.一对渐开线直齿圆柱齿轮刚好连续传动的重合度等于1;√13.渐开线直齿圆柱齿轮的分度圆与节圆相等;×14.斜齿圆柱齿轮在端面上的齿廓是标准渐开线齿廓;×15.当加工负变位齿轮时,刀具应向远离轮坯中心的方向移动;×二、填空题1.基圆的大小决定了渐开线的形状;2.齿轮变位不仅可以消除根切 ,而且可以改变齿轮传动的中心距 ;3.斜断轮传动的主要缺点是有轴向力,可采用人字齿轮来克服这一缺点;4.蜗杆传动用于交错两轴之间的运动和动力的传递;5.负变位直齿圆柱齿轮与标准直齿轮相比,其齿厚将会减小 ;6.圆锥齿轮用来传递相交两轴之间的运动和动力的传递;7.重合度大于1是齿轮的连续传动条件;8.渐开线标准直齿圆柱齿轮传动的正确啮合条件是两齿轮的模数和压力角分别相等 ;9.用范成法加工齿轮,当刀具齿顶线超过啮合极限点时,将会发生根切现象;10.渐开线直齿圆柱外齿轮齿廓上各点的压力角是不同的,它在基圆圆上的压力角为零,在分度圆上的压力角则取为标准值;11.蜗杆传动的中间平面是指通过蜗杆轴线并垂直于蜗轮轴线的平面;12.直齿圆柱齿轮机构的重合度愈大,表明同时参与啮合的轮齿对数愈多 ,传动愈平稳 ;13.正变位直齿圆柱齿轮与标准直齿圆柱齿轮相比,两者在分度圆上的压力角大小_相_等、模数m大小_ 相__等、分度圆大小不变;14.双头蜗杆每分钟240转,蜗轮齿数为80;则蜗轮每分钟 6 转;15.标准直齿圆柱齿轮的模数为2mm,齿数为20,则齿距等于 6.28 mm;16.渐开线齿廓在基圆上的曲率半径等于 0 ,渐开线齿条齿廓上任意一点的曲率半径等于 ;17.一对渐开线标准齿轮非标准安装时,节圆与分度圆不重合,分度圆的大小取决于模数和齿数 ;三、选择题1.渐开线直齿圆柱外齿轮顶圆压力角 A 分度圆压力角;A.大于B.小于C.等于2.一对渐开线直齿圆柱齿轮的啮合线切于 C ;A. 两分度圆B.两节圆C.两基圆3.一对渐开线标准齿轮在标准安装情况下,两齿轮分度圆的相对位置应该是 B ;A.相交的B.相切的C.分离的4.已知一渐开线标准直齿圆柱齿轮,齿数25,齿顶高系数为1,顶圆直径135mm, 则其模数大小应为 C ;A.2 mmB.4 mmC.5 mm5.为保证一对渐开线齿轮可靠地连续定传动比传动,应使实际啮合线长度A 基节;A.大于B.等于C.小于6.渐开线齿轮齿条啮合时,其齿条相对齿轮作远离圆心的平移时,其啮合角B ;A .加大 B.不变 C.减小7.一对渐开线直齿圆柱齿轮传动,其啮合角与节圆压力角C ;A ．可能相等可能不相等B ．一定不相等C ．一定相等8. 一对渐开线标准齿轮在标准安装情况下,两齿轮分度圆的相对位置应该是B ;A ．相交的B ．相切的C ．分离的9. 负变位齿轮分度圆上的齿距应是 C πm;A ．大于B ．小于C ．等于10.渐开线齿轮的齿廓离基圆越远,渐开线压力角就 A ;A 越大B 越小C 趋 近 于 2011.当一对渐开线齿轮切制成后,即使两轮的中心距稍有变化,其角速度比仍保持不变,原因是 B ;A 节圆半径不变B 基圆半径不变C 啮合角不变12.渐开线标准直齿圆柱外齿轮的齿数增加,齿顶圆压力角将 C ;A 不变B 增大C 减小13.满足正确啮合条件的一对直齿圆柱齿轮,其齿形 B 相同;A 一定B 不一定C 一定不14.标准蜗杆传动的中心距a 为 B ; A 2)(21z z m + B 2)(2z q m + C 221a a d d + 15.用齿条形刀具范成法加工标准齿轮时,齿轮产生根切的原因是 A ;A 齿轮齿数太少B 齿条刀齿数太少C 齿轮齿全高太长16.斜齿轮传动比直齿轮传动平稳,是因为 B ;A 斜齿轮有轴向力存在B 斜齿轮是逐渐进入和退出啮合的C 斜齿轮有法面模数17.变位齿轮在分度圆上的压力角 B 标准齿轮在分度圆上的压力角;A 小于B 等于C 大于第11章齿轮系及其设计一、正误判断题：在括号内正确的画“√”,错误的画“×”;1. 周转轮系中,自由度为2的轮系是行星轮系 ; ×二、填空题1.行星轮条中必须有一个中心轮是固定不动的;2.差动轮系的自由度为2;3.实现两轴间的多种速比传动,用定轴轮系是较方便的;三、选择题1．周转轮系中的差动轮系自由度为 C ;A．3 B．1 C．22．标准齿轮传动的实际中心距稍微大于标准中心距时,其传动比 B ;A．增大 B．不变 C．减小。
机械原理作业资料
一、填空题1、计算机构自由度时需注意的问题包括：正确计算运动副的数目、除去局部自由度、除去虚约束。
2、机构具有确定运动的条件是机构的自由度数等于原动件数目。
3、机构中的相对静止构件称为机架，机构中按照给定运动规律运动的构件称原动件。
4、两构件直接接触并能产生相对运动的联接称为运动链。
5、机构若在运动过程中其自由度、活动构件数或机构的结构能发生变化，这样的机构称为变胞机构。
6、在一个平面六杆机构中，相对瞬心的数目是15（N(N-1)/2）。
7、在平面连杆机构中，假定有N个构件（含机架），则机构共有N(N-1)/2个速度瞬心，其中N-1个是绝对瞬心。
8、在一个平面五杆机构中，相对瞬心的数目是10。
9、两构件组成转动副时，则它们的瞬心位置在转动中心处。
两构件组成移动副，则它们的瞬心位置在垂直于导路方向的无穷远处。
10、两构件组成高副，且作纯滚动时，则它们的瞬心位置在接触点处。
两构件组成高副，且构件之间有相对滑动，则它们的瞬心位置在接触点高副元素的公法线11、铰链四杆机构中，若最短杆与最长杆长度和小于其它两杆长度之和，则以最短杆相邻杆为机架时，可得曲柄摇杆机构。
12、铰链四杆机构中，当最短杆与最长杆长度之和大于其它两杆长度之和时，则一定是双摇杆机构。
13、铰链四杆机构中，若最短杆与最长杆长度和小于其它两杆长度之和，则以最短杆为机架时，可得双曲柄机构。
14、铰链四杆机构中，若最短杆与最长杆长度和小于其它两杆长度之和，则以最短杆对面杆为机架时，可得双摇杆机构。
15、四杆机构中，已知行程速比系数K，则极位夹角的计算公式为θ=180°（K-1）/（K+1）四杆机构中，已知极位夹角θ，则行程速比系数K的计算公式为K=（180°+θ）/（180°-θ）15、平面连杆机构中，同一位置的传动角与压力角之和等于90°。
16、凸轮机构中，推杆的形状有尖顶推杆、滚子推杆、平底推杆三种。
机械设计复习题
第一章绪论二、判断1、机构中能作相对运动的单元体称为零件。
（）2、从结构和运动学的观点分析，机构与机器两者之间没有区别，所以统称为机械。
（）3、凡是机器都是由机构组成的。
（）4、凡是构件一定都是由两个以上零件组成的。
（）5、构件与构件之间是由运动副联接的。
（）6、机械设计中标准化、系列化、通用化的目的主要是为了提高经济效益和保证产品质量。
（）三、选择1、一把普通剪刀是由几个构件组成的？_________A．2个B．3个C．4个2、括号内所列实物（1、汽车2、游标卡尺3、车床4、齿轮减速器5、电动机）中，哪几种是机器？__________3、括号内所列实物（1、起重吊钩2、风扇叶片3、汽车变速箱中的齿轮4、内燃机中的曲轴5、机床上的V带6、自行车的链条）中，属于专用零件的是哪几种？____________________4、一刨床的传动路线如下：其中，原动部分有__________，传动部分有____________________，执行部分有__________。
5、机器与机构的主要区别是__________。
A．机器是为了利用机械能作有用功或进行能量转换，机构是用于传递或转变运动形式B．机器是用于传递或转变运动形式，机构是为了利用机械能作有用功或进行能量转换C．机器运动复杂，机构运动简单。
第二章平面机构的运动简图及自由度一．填空1、运动副是构件和构件之间既保证相互_________，又保证确定运动的___________联接，齿轮副属于________副，铰链属于______副。
二、判断1、构件在多处接触而构成移动副时，能产生虚约束的几何条件是：各移动副导路中线必须重合或平行。
（）2、两构件在多处接触而构成转动副时，能产生虚约束的几何条件是：各转动副轴线必须平行。
（）3、运动副是两构件直接接触组成的可动联接，它限制了两构件之间的某些相对运动，但允许另一些相对运动。
（）三、选择1、两构件间用一平面高副联接，该两构件间的相对运动只能是_________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
曲柄摇杆机构一定存在急回特性吗？
周如俊
【期刊名称】《职业技术教育》
【年(卷),期】1997(000)010
【总页数】1页(P45-45)
【作者】周如俊
【作者单位】灌南县职业中学
【正文语种】中文
【中图分类】TH112-4
【相关文献】
1.无急回特性曲柄摇杆机构的传动性能分析 [J], 鲁春发
2.无急回特性曲柄摇杆机构的图解分析和设计 [J], 曹冬美;蒋兆军
3.无急回特性曲柄摇杆机构的优化设计 [J], 苏有良
4.基于SolidWorks的曲柄摇杆机构急回特性分析 [J], 孙应秋
5.曲柄摇杆机构无急回特性的存在条件 [J], 苏有良
因版权原因，仅展示原文概要，查看原文内容请购买。
