干挂石材施工工艺及验收标准1施工准备1.1材料、半成品要求1.1.1按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。
块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。
1.1.2膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。
若设计无明确说明，所有钢材均采用Q235碳素钢，钢材表面用热镀锌处理，钢材符合现行国家标准《碳素结构钢》GB700中的规定，现场焊接部位清理后采用富锌底漆外罩面进行防腐处理。
若设计无说明，所有不锈钢螺栓均需配置弹簧垫片。
焊缝焊接：设计未注明焊缝采用标准三级焊缝，焊缝高6mm，满焊，镀锌钢材间焊接搭接处需打磨除去镀锌层。
1.1.3嵌缝胶：采用进口或国产的中性硅酮耐候密封胶，产品符合《建筑用硅酮结构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T 14683-2002规定。
1.1.4对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经相关部门验收合格后，方可组织班组施工。
1.2.5与石材饰面施工相关联的隐蔽工程已经验收。
2施工工艺2.1 工艺流程石材验收——石材表面处理及开槽——搭设脚手架——测量放线——安装钢构件——底层石材安装——上层石材安装（整体安装完毕）——密封填缝——清理——验收2.2操作工艺2.2.1石材验收：材料进场要对每块石材进行验收，要认真检查材料的规格、型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独码放，不得使用。
石材堆放地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。
干挂石材施工工艺及方法

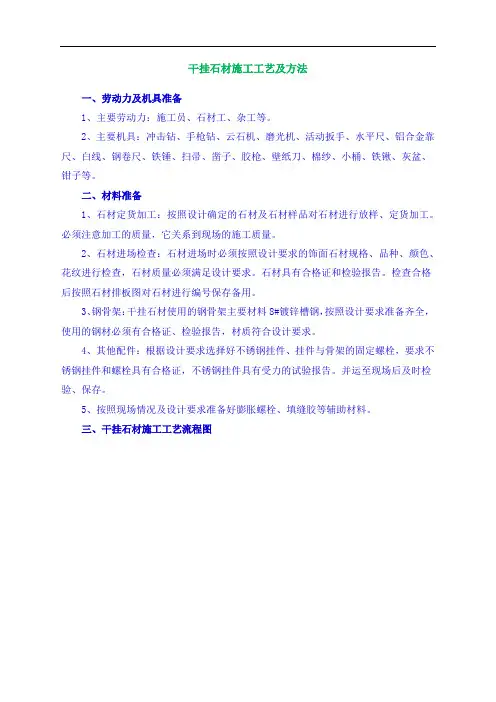

干挂石材施工工艺及方法一、劳动力及机具准备1、主要劳动力：施工员、石材工、杂工等。
2、主要机具：冲击钻、手枪钻、云石机、磨光机、活动扳手、水平尺、铝合金靠尺、白线、钢卷尺、铁锤、扫帚、凿子、胶枪、壁纸刀、棉纱、小桶、铁锹、灰盆、钳子等。
二、材料准备1、石材定货加工：按照设计确定的石材及石材样品对石材进行放样、定货加工。
必须注意加工的质量，它关系到现场的施工质量。
2、石材进场检查：石材进场时必须按照设计要求的饰面石材规格、品种、颜色、花纹进行检查，石材质量必须满足设计要求。
石材具有合格证和检验报告。
检查合格后按照石材排板图对石材进行编号保存备用。
3、钢骨架：干挂石材使用的钢骨架主要材料8#镀锌槽钢，按照设计要求准备齐全，使用的钢材必须有合格证、检验报告，材质符合设计要求。
4、其他配件：根据设计要求选择好不锈钢挂件、挂件与骨架的固定螺栓，要求不锈钢挂件和螺栓具有合格证，不锈钢挂件具有受力的试验报告。
并运至现场后及时检验、保存。
5、按照现场情况及设计要求准备好膨胀螺栓、填缝胶等辅助材料。
三、干挂石材施工工艺流程图四、干挂石材操作方法1、基层处理：墙面基层表面用扫帚清扫干净，局部有影响骨架安装的凸出部分要剔凿干净。
饰面基层、构造层的强度、密实度符合规范要求。
根据装饰墙面的位置检查墙体，是否有局部剔凿，保证装饰厚度。
2、放控制线：石材干挂施工前必须按照设计标高要求在墙体上弹出50mm水平控制线和每层石材标高线，并在墙上做上控制桩，拉白线控制墙体水平位置，控制和找平房间、墙面的规矩和方正。
3、根据石材分割图弹线，确定金属胀管安装位置或石材骨架的安装位置。
4、挑选石材：石材进场到现场必须对其材质、加工质量花纹尺寸等要求进行检查，并将色差较大、缺棱掉角、崩边等有缺陷的石材挑出、更换。
5、预埋石材：将挑选出来的石材按照使用的部位和安装顺序进行编号，并选择较为平整的场地做预排，检查并接出来的板块是否有色差和满足现场尺寸的要求，完成此项工作后将板材按号存放好备用。

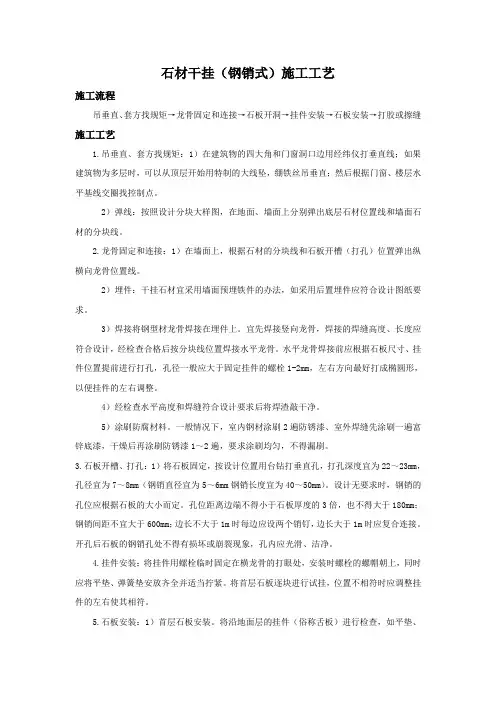

石材干挂(钢销式)
石材干挂（钢销式）施工工艺施工流程吊垂直、套方找规矩→龙骨固定和连接→石板开洞→挂件安装→石板安装→打胶或擦缝施工工艺1.吊垂直、套方找规矩：1）在建筑物的四大角和门窗洞口边用经纬仪打垂直线；如果建筑物为多层时，可以从顶层开始用特制的大线坠，绷铁丝吊垂直；然后根据门窗、楼层水平基线交圈找控制点。
2）弹线：按照设计分块大样图，在地面、墙面上分别弹出底层石材位置线和墙面石材的分块线。
2.龙骨固定和连接：1）在墙面上，根据石材的分块线和石板开槽（打孔）位置弹出纵横向龙骨位置线。
2）埋件：干挂石材宜采用墙面预埋铁件的办法，如采用后置埋件应符合设计图纸要求。
3）焊接将钢型材龙骨焊接在埋件上。
宜先焊接竖向龙骨，焊接的焊缝高度、长度应符合设计，经检查合格后按分块线位置焊接水平龙骨。
水平龙骨焊接前应根据石板尺寸、挂件位置提前进行打孔，孔径一般应大于固定挂件的螺栓1-2mm，左右方向最好打成椭圆形，以便挂件的左右调整。
4）经检查水平高度和焊缝符合设计要求后将焊渣敲干净。
5）涂刷防腐材料。
一般情况下，室内钢材涂刷2遍防锈漆、室外焊缝先涂刷一遍富锌底漆，干燥后再涂刷防锈漆1～2遍，要求涂刷均匀，不得漏刷。
3.石板开槽、打孔：1）将石板固定，按设计位置用台钻打垂直孔，打孔深度宜为22～23mm，孔径宜为7～8mm（钢销直径宜为5～6mm钢销长度宜为40～50mm）。
设计无要求时，钢销的孔位应根据石板的大小而定。
孔位距离边端不得小于石板厚度的3倍，也不得大于180mm；钢销间距不宜大于600mm；边长不大于1m时每边应设两个销钉，边长大于1m时应复合连接。
开孔后石板的钢销孔处不得有损坏或崩裂现象，孔内应光滑、洁净。
4.挂件安装：将挂件用螺栓临时固定在横龙骨的打眼处，安装时螺栓的螺帽朝上，同时应将平垫、弹簧垫安放齐全并适当拧紧。
将首层石板逐块进行试挂，位置不相符时应调整挂件的左右使其相符。
5.石板安装：1）首层石板安装。
将沿地面层的挂件（俗称舌板）进行检查，如平垫、弹簧垫安放齐全则拧紧螺帽。
干挂石材施工工艺
10.8.6、干挂石材施工工艺
10.8.6.1、工艺流程
测量放线→浇筑支撑找平带→埋设膨胀螺栓→安装龙骨及挂件
→石板开槽→安装面层石板→嵌缝打胶→验收
10.8.6.2、操作工艺
测量放线：清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。
并根据设计图纸和实际需要弹出安装石材的位置线和分块线。
埋设膨胀螺栓：按照已弹好的分隔线，用植筋的方法，钻孔→灌注结构胶→植镀锌膨胀螺栓，螺栓间距为梅花型布置。
安装龙骨及挂件：待膨胀螺栓的结构胶凝固后，安装镀锌龙骨，并调平。
在镀锌骨架上预先钻好的孔内插入螺栓，将镀锌挂件固定在骨架上。
石板开槽：按设计要求在板端面需开槽的位置预先划线，集中开槽。
石板上下各两个镀锌蝶形勾,镀锌蝶形勾每边各两个。
开槽后应将石材背面槽壁用钢錾剔出槽位以便埋卧挂件。
安装面层石板：石材安装一般从下至上进行，根据石材水平缝隙的标高，按通线安装石材，由于干挂石材墙面均处于室内恒温、恒湿状态中，对石材的膨胀与收缩可以忽略，因此石材板块间采用密缝拼接，不用打胶。
将挂件的螺母完全拧紧，调整就位，检查平整度、垂直度、接缝宽度等，经检查合格后，再用结构胶将挂件与板固定。
验收：石材安装完毕，经自检合格后通知业主、监理进行验收。

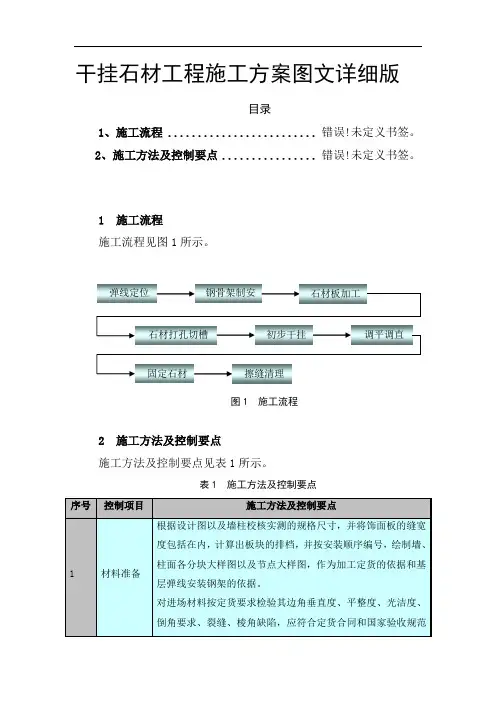

干挂石材工程施工方案图文详细版
干挂石材工程施工方案图文详细版
目录
1、施工流程 ......................... 错误!未定义书签。
2、施工方法及控制要点................ 错误!未定义书签。
1 施工流程
施工流程见图1所示。
固定石材擦缝清理
图1 施工流程
2 施工方法及控制要点
施工方法及控制要点见表1所示。
表1 施工方法及控制要点
理通顺接缝严密吻合，遇有不合格的石材，必须剔除，重新加工更换。
从下而上依次安装，石材与钢销相连处填石材专用胶。
为了保证离缝的准确性，安装时在每条缝中安放二片厚度与缝宽要求相一致的塑料片（待打硅胶时取出）。
6 嵌缝1）嵌缝前基层必须清理干净，基层面要干燥，以便确保嵌缝胶与基层良好的粘结。
2）泡沫条直径要大于缝宽4mm，确保泡沫条顶紧板材二边，不留缝隙。
泡沫条要深入板面10mm。
3）嵌缝胶要均匀地挤打，一要保证嵌缝胶与基板边粘结牢固，二要使外表呈凹形半圆状态，平整光滑美观。
7 清洗养护1）施工时尽可能不要造成污染，减少清洗工作量，有效保护板材光泽。
2）一般的色污可用草酸，双氧水刷洗，严重的色污可用双氧水与漂白粉掺在一起搅成面糊状涂于斑痕处，2~3天后铲除，色斑可逐步减弱。
3）清洗完毕必须重新对板材磨光，上光蜡。
8 示意图。
84工程墙(柱)面干挂石材
技术交底记录
1、石材表面应平整、洁净、色泽一致，无裂痕和缺损，表面应无泛碱等污
染。
检验方法：观察。
2、饰面板嵌缝密实、平直，宽度应符合设计要求，嵌缝填充材料色泽应一致。
检验方法：观察；尺量检查。
3、饰面板的孔洞边缘应套割整齐。
检验方法：观察。
三)、允许偏差
1、运输石材板块时，必须打包成箱，并采取防碰撞破损措施。
2、石材搬运过程中，严禁将石材的尖锐角触地，严禁将光面一侧的边着地,
以免将尖角和光边磕碰损伤。
3、石材块料存放不得淋雨、水泡及长期暴晒，通常采取立式存放，光面相对、板底应用木杨垫托；运输时应轻拿轻放。
4、石材墙面完成后，应及时采用薄膜材料封闭保护，尤其是墙面阳角处应更加注意保护，可用护角木夹板保护其石材墙、柱面阳角部位。
工序验收：
方法和检查人：□自检，由负责；口交接检，由负责,
口专职检，由负责。
技术负责人交底人接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。
