【CN209561193U】变压器铁芯片叠片机构、装置及叠片机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920482186.7(22)申请日 2019.04.10(73)专利权人 四川德华电气有限责任公司地址 637700 四川省南充市营山县三星工业园区(72)发明人 张吉安 陈楚畅 (51)Int.Cl.H01F 41/02(2006.01)
(54)实用新型名称变压器铁芯片叠片机构、装置及叠片机(57)摘要本实用新型提供了一种变压器铁芯片叠片机构、装置及叠片机,涉及变压器生产的自动化设备技术领域。普通叠片机的叠片精准度较差，并且效率较低；一些叠片机加装了用以精准定位铁芯片的装置，包括多个相应的电气元件，其不但使叠片机结构变得复杂，需要定时维护，成本高昂，并且定位装置对铁芯片定位需要一定的时间，叠片效率仍然不高，而使用大量的电气元件，使叠片机的整体可靠性降低。本实用新型吸盘架吸取铁芯片向下叠放时，导向件与夹块组配合使夹块组收缩，铁芯片很容易放入夹块间，而吸盘架升起后，夹块组在弹性件的作用下伸展，将铁芯片卡紧，并且铁芯片在既定位置固定，叠片效率高，且不用对铁芯片进行精准定位，而采用机械结构，
设备可靠性强。
权利要求书2页 说明书7页 附图5页CN 209561193 U2019.10.29
CN 209561193
U1.变压器铁芯片叠片机构，其特征在于，包括：底座(221)，其用于支撑；夹块组，其至少包含两个夹块并设于底座(221)上，至少一个夹块与底座(221)滑动连接；吸盘架(20)，其可升降地设于夹块组上方，用于将铁芯片下料到底座(221)上；导向件，其设于吸盘架(20)上；其中，至少一个夹块上设有第一导向部，导向件上设有第二导向部，吸盘架(20)下降，第一导向部与第二导向部配合，使铁芯片落入底座(221)上。2.根据权利要求1所述的变压器铁芯片叠片机构，其特征在于，所述夹块组的夹块之间设有弹性件，至少一个所述夹块在所述弹性件的弹力作用下可在底座(221)上滑动。3.根据权利要求2所述的变压器铁芯片叠片机构，其特征在于，所述底座(221)上设有凹槽，所述夹块组设置于所述凹槽内，其中，至少一个夹块可沿着凹槽所限定的方向滑动；所述弹性件设置于位于凹槽内的那部分夹块之间。4.根据权利要求3所述的变压器铁芯片叠片机构，其特征在于，所述夹块组包含两个夹块，两个所述夹块均具有第一导向部，且两个所述夹块均与底座(221)滑动连接；所述吸盘架(20)上配有包含第二导向部的两个导向件，下料时，两个所述导向件与两个夹块配合使铁芯片落入底座(221)上。5.根据权利要求4所述的变压器铁芯片叠片机构，其特征在于，所述第一导向部和第二导向部为相互配合的斜面结构。6.变压器铁芯片叠片装置，其特征在于，包括：滑槽板(2101)，其用于支撑；滑动板(2115)，其滑动地设于所述滑槽板(2101)上；如权利要求1～5任一一项所述的变压器铁芯片叠片机构，其设于所述滑动板(2115)上。7.根据权利要求6所述的变压器铁芯片叠片装置，其特征在于，还包括：托板(2112)，其用于拖动所述滑动板(2115)沿着滑槽板(2101)所限定的方向滑动；弹性夹块(2114)，其一端具有弹性突起部，所述弹性夹块(2114)设置在所述托板(2112)上；驱动源，其与所述托板(2112)传动连接，用于提供驱动动力；其中，当所述叠片装置工作时，所述弹性凸起部抵接在所述滑动板(2115)的一侧端，并推动所述滑动板(2115)沿预定方向滑动。8.根据权利要求7所述的变压器铁芯片叠片装置，其特征在于，所述滑槽板(2101)上还设有可升降的定位块(2105)，所述定位块(2105)升降时使滑动板(2115)限位或移动。9.根据权利要求8所述的变压器铁芯片叠片装置，其特征在于，所述滑槽板(2101)上设有红外传感器(2103)，当红外传感器(2103)检测到所述滑动板(2115)到达预定位置时，所述的定位块(2105)升起。10.变压器铁芯片叠片机，其特征在于，包括：箱架体(1)，其用于支撑；如权利要求7～9任一一项所述的变压器铁芯片叠片装置，
其设置于所述箱架体(1)的权 利 要 求 书1/2页
2CN 209561193 U

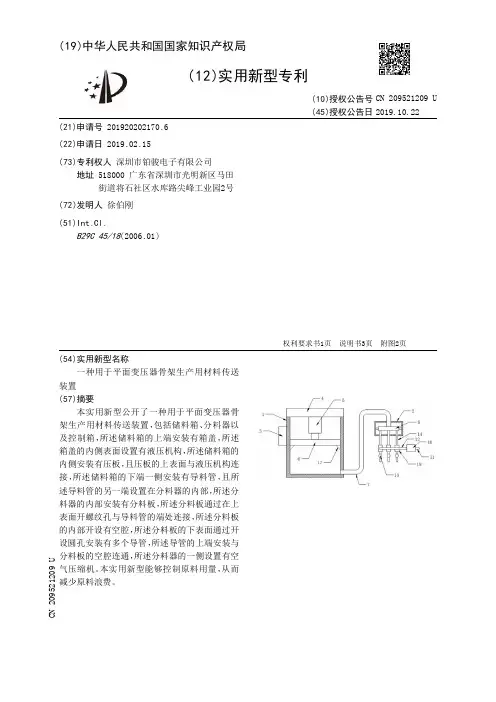

【CN209521209U】一种用于平面变压器骨架生产用材料传送装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920202170.6(22)申请日 2019.02.15(73)专利权人 深圳市铂骏电子有限公司地址 518000 广东省深圳市光明新区马田街道将石社区水库路尖峰工业园2号(72)发明人 徐伯刚 (51)Int.Cl.B29C 45/18(2006.01)
(54)实用新型名称一种用于平面变压器骨架生产用材料传送装置(57)摘要本实用新型公开了一种用于平面变压器骨架生产用材料传送装置，包括储料箱、分料器以及控制箱，所述储料箱的上端安装有箱盖，所述箱盖的内侧表面设置有液压机构，所述储料箱的内侧安装有压板，且压板的上表面与液压机构连接，所述储料箱的下端一侧安装有导料管，且所述导料管的另一端设置在分料器的内部，所述分料器的内部安装有分料板，所述分料板通过在上表面开螺纹孔与导料管的端处连接，所述分料板的内部开设有空腔，所述分料板的下表面通过开设圆孔安装有多个导管，所述导管的上端安装与分料板的空腔连通，所述分料器的一侧设置有空气压缩机。本实用新型能够控制原料用量，从而
减少原料浪费。
权利要求书1页 说明书3页 附图2页CN 209521209 U2019.10.22
CN 209521209
U1.一种用于平面变压器骨架生产用材料传送装置，包括储料箱(1)、分料器(2)以及控制箱(3)，其特征在于：所述储料箱(1)的上端安装有箱盖(4)，所述箱盖(4)的内侧表面设置有液压机构(5)，所述储料箱(1)的内侧安装有压板(6)，且压板(6)的上表面与液压机构(5)连接，所述储料箱(1)的下端一侧安装有导料管(7)，且所述导料管(7)的另一端设置在分料器(2)的内部，所述分料器(2)的内部安装有分料板(8)，所述分料板(8)通过在上表面开螺纹孔与导料管(7)的端处连接，所述分料板(8)的内部开设有空腔(9)，所述分料板(8)的下表面通过开设圆孔安装有多个导管(14)，所述导管(14)的上端安装与分料板(8)的空腔(9)连通，所述分料器(2)的一侧设置有空气压缩机(10)，所述空气压缩机(10)的进气端、出气端分别设置有进气管(11)、出气总管(12)，所述出气总管(12)的外侧通过设置导气管(13)与若干导管(14)连通，且所述导气管(13)与导管(14)连接处安装有换向阀(18)，所述控制箱(3)分别与液压机构(5)、空气压缩机(10)电性连接。2.根据权利要求1所述的一种用于平面变压器骨架生产用材料传送装置，其特征在于：所述分料板(8)整体的截面呈圆形，且多个所述的导管(14)端处与分料板(8)中心的距离均相等。3.根据权利要求1所述的一种用于平面变压器骨架生产用材料传送装置，其特征在于：所述导管(14)远离分料器(2)的一端安装有电子流量计(15)，且所述电子流量计(15)的输出端与控制箱(3)的输入端电性连接。4.根据权利要求1所述的一种用于平面变压器骨架生产用材料传送装置，其特征在于：所述导气管(13)靠近导管(14)的一端安装有电磁阀(16)，所述电磁阀(16)的输入端与控制箱(3)的输出端电性连接。5.根据权利要求1所述的一种用于平面变压器骨架生产用材料传送装置，其特征在于：所述压板(6)的下表面外侧设置有一圈刮板(17)，

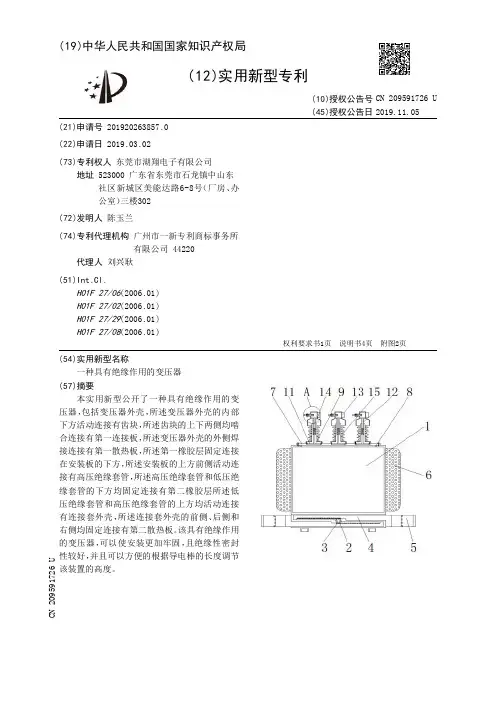

【CN209591726U】一种具有绝缘作用的变压器【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920263857.0
(22)申请日 2019.03.02
(73)专利权人 东莞市湖翔电子有限公司地址 523000 广东省东莞市石龙镇中山东社区新城区美能达路6-8号（厂房、办公室）三楼302
(72)发明人 陈玉兰
(74)专利代理机构 广州市一新专利商标事务所有限公司 44220代理人 刘兴耿
(51)Int.Cl.H01F 27/06(2006.01)H01F 27/02(2006.01)H01F 27/29(2006.01)H01F 27/08(2006.01)
(54)实用新型名称一种具有绝缘作用的变压器(57)摘要本实用新型公开了一种具有绝缘作用的变压器，包括变压器外壳，所述变压器外壳的内部下方活动连接有齿块，所述齿块的上下两侧均啮合连接有第一连接板，所述变压器外壳的外侧焊接连接有第一散热板，所述第一橡胶层固定连接在安装板的下方，所述安装板的上方前侧活动连接有高压绝缘套管，所述高压绝缘套管和低压绝缘套管的下方均固定连接有第二橡胶层所述低压绝缘套管和高压绝缘套管的上方均活动连接有连接套外壳，所述连接套外壳的前侧、后侧和右侧均固定连接有第二散热板。该具有绝缘作用的变压器，可以使安装更加牢固，且绝缘性密封性较好，并且可以方便的根据导电棒的长度调节
该装置的高度。
权利要求书1页 说明书4页 附图2页CN 209591726 U2019.11.05
CN 209591726
U1.一种具有绝缘作用的变压器，包括变压器外壳（1），其特征在于：所述变压器外壳（1）
的内部下方活动连接有齿块（2），且齿块（2）的前侧焊接连接有第一连接杆（3），并且第一连
接杆（3）贯穿变压器外壳（1）的前侧，所述齿块（2）的上下两侧均啮合连接有第一连接板
（4），且齿块（2）上方的第一连接板（4）和下方的第一连接板（4）分别贯穿变压器外壳（1）的

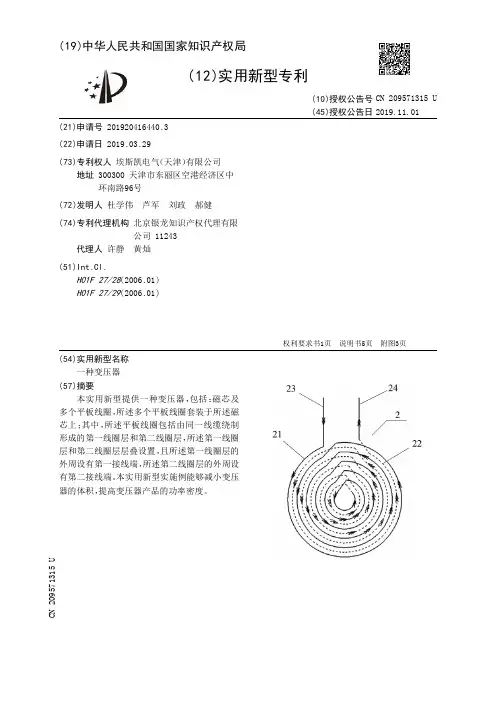

【CN209571315U】一种变压器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920416440.3(22)申请日 2019.03.29(73)专利权人 埃斯凯电气（天津）有限公司地址 300300 天津市东丽区空港经济区中环南路96号(72)发明人 杜学伟 芦军 刘政 郝健 (74)专利代理机构 北京银龙知识产权代理有限公司 11243代理人 许静 黄灿(51)Int.Cl.H01F 27/28(2006.01)H01F 27/29(2006.01)
(54)实用新型名称一种变压器(57)摘要本实用新型提供一种变压器，包括：磁芯及多个平板线圈，所述多个平板线圈套装于所述磁芯上；其中，所述平板线圈包括由同一线缆绕制形成的第一线圈层和第二线圈层，所述第一线圈层和第二线圈层层叠设置，且所述第一线圈层的外周设有第一接线端，所述第二线圈层的外周设有第二接线端。本实用新型实施例能够减小变压器的体积，
提高变压器产品的功率密度。
权利要求书1页 说明书5页 附图3页CN 209571315 U2019.11.01
CN 209571315
U1.一种变压器，其特征在于，包括：磁芯及多个平板线圈，所述多个平板线圈套装于所述磁芯上；其中，所述平板线圈包括由同一线缆绕制形成的第一线圈层和第二线圈层，所述第一线圈层和第二线圈层层叠设置，且所述第一线圈层的外周设有第一接线端，所述第二线圈层的外周设有第二接线端。2.根据权利要求1所述的变压器，其特征在于，所述多个平板线圈包括：至少两个第一平板线圈和至少两个第二平板线圈，所述至少两个第一平板线圈通过并联和/或串联形成初级线圈绕组，所述至少两个第二平板线圈通过并联和/或串联形成次级线圈绕组。3.根据权利要求2所述的变压器，其特征在于，所述变压器还包括印制电路板PCB底板，所述PCB底板上开设有多个第一安装孔和多个第二安装孔，所述多个第一平板线圈的第一接线端和第二接线端分别安装于所述多个第一安装孔，所述多个第二平板线圈的第一接线端和第二接线端分别安装于所述多个第二安装孔。4.根据权利要求3所述的变压器，其特征在于，所述多个第一安装孔间隔排列在所述PCB底板的一端，所述多个第二安装孔间隔排列在所述PCB底板的另一端。5.根据权利要求2所述的变压器，其特征在于，所述磁芯为EE型磁芯，所述第一平板线圈和所述第二平板线圈交替间隔套装于所述EE型磁芯的中柱上。6.根据权利要求2所述的变压器，其特征在于，所述第一平板线圈的数量与所述第二平板线圈的数量相同。7.根据权利要求1所述的变压器，其特征在于，所述第一线圈层与所述第二线圈层之间粘合连接，所述第一线圈层和所述第二线圈层均由多匝线圈形成，且多匝线圈之间粘合连接。8.根据权利要求1所述的变压器，其特征在于，所述平板线圈为环形。9.根据权利要求1所述的变压器，其特征在于，所述多个平板线圈之间设置有绝缘薄膜。10.根据权利要求2所述的变压器，其特征在于，所述初级线圈绕组由多个所述第一平板线圈串联形成，

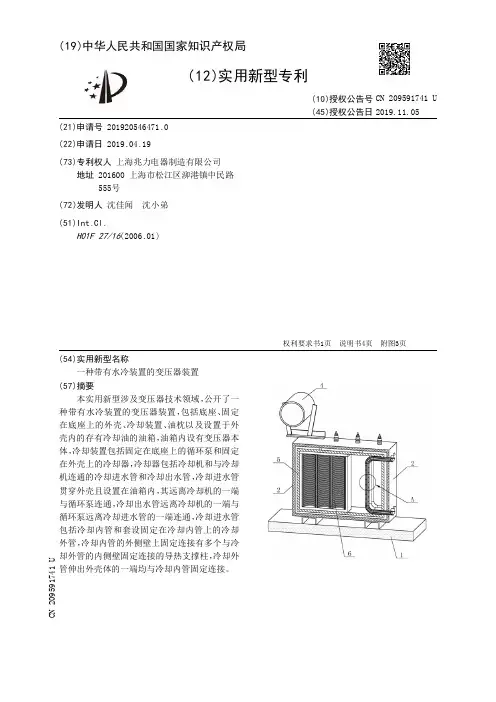

【CN209591741U】一种带有水冷装置的变压器装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920546471.0
(22)申请日 2019.04.19
(73)专利权人 上海兆力电器制造有限公司地址 201600 上海市松江区泖港镇中民路555号
(72)发明人 沈佳闻 沈小弟
(51)Int.Cl.H01F 27/16(2006.01)
(54)实用新型名称一种带有水冷装置的变压器装置(57)摘要本实用新型涉及变压器技术领域，公开了一种带有水冷装置的变压器装置，包括底座、固定在底座上的外壳、冷却装置、油枕以及设置于外壳内的存有冷却油的油箱，油箱内设有变压器本体，冷却装置包括固定在底座上的循环泵和固定在外壳上的冷却器，冷却器包括冷却机和与冷却机连通的冷却进水管和冷却出水管，冷却进水管贯穿外壳且设置在油箱内，其远离冷却机的一端与循环泵连通，冷却出水管远离冷却机的一端与循环泵远离冷却进水管的一端连通，冷却进水管包括冷却内管和套设固定在冷却内管上的冷却外管，冷却内管的外侧壁上固定连接有多个与冷却外管的内侧壁固定连接的导热支撑柱，冷却外
管伸出外壳体的一端均与冷却内管固定连接。
权利要求书1页 说明书4页 附图3页CN 209591741 U2019.11.05
CN 209591741
U1.一种带有水冷装置的变压器装置，包括底座（1）、固定在所述底座（1）上的外壳（2）、
冷却装置（3）、固定设置在所述外壳（2）顶部的油枕（4）以及设置于外壳（2）内的存有冷却油
的油箱（5），所述油箱（5）内设有变压器本体（6），其特征在于，所述冷却装置（3）包括固定在
所述底座（1）上的循环泵（31）和固定在所述外壳（2）上的冷却器（32）；
所述冷却器（32）包括冷却机（321）和与所述冷却机（321）连通的冷却进水管（322）和冷
却出水管（323）；
所述冷却进水管（322）贯穿所述外壳（2）且设置在所述油箱（5）内，其远离所述冷却机
【CN209571329U】变压器绕飞线机构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920537247.5(22)申请日 2019.04.19(73)专利权人 东莞市嘉龙海杰电子科技有限公司地址 523000 广东省东莞市清溪镇金星工业区(72)发明人 周红武 (74)专利代理机构 厦门市新华专利商标代理有限公司 35203代理人 吴成开 徐勋夫(51)Int.Cl.H01F 41/06(2016.01)
(54)实用新型名称变压器绕飞线机构(57)摘要本实用新型公开一种变压器绕飞线机构，包括变压器骨架安装治具和夹线治具；该变压器骨架安装治具的前端具有安装工位；夹线治具可拆卸地安装于变压器骨架安装治具的前端，夹线治具包括主体和夹头卡块，主体上凹设有飞线卡槽，夹头卡块弹性枢接于飞线卡槽的侧旁。通过将变压器骨架固定于安装工位上，且夹线治具可拆卸地安装于变压器骨架安装治具的前端，人工将飞线半绕于变压器骨架上，且飞线的头端在夹头卡块作用下夹紧于飞线卡槽内，启动驱动机构后，驱动机构带动变压器骨架安装治具和夹线治具一起转动，从而使飞线缠绕于变压器骨架上；本实用新型结构简单，节省工时，降低了骨架报废率，确保飞线垂直套管无折痕并不会破损，同
时提高了生产效率。
权利要求书1页 说明书4页 附图4页CN 209571329 U2019.11.01
CN 209571329
U1.一种变压器绕飞线机构，其特征在于：包括有变压器骨架安装治具以及与变压器骨架相适配的夹线治具；该变压器骨架安装治具的前端具有一用于安装变压器骨架的安装工位；夹线治具可拆卸地安装于变压器骨架安装治具的前端并位于安装工位的前侧，夹线治具包括有主体和用于夹紧飞线的夹头卡块，主体上凹设有飞线卡槽，夹头卡块弹性枢接于飞线卡槽的侧旁。2.根据权利要求1所述的变压器绕飞线机构，其特征在于：所述安装工位为变压器骨架安装治具前端凸设的一圆柱台，变压器骨架套设于圆柱台上。3.根据权利要求1所述的变压器绕飞线机构，其特征在于：为所述变压器骨架安装治具的前端面凹设有插槽，对应的，主体的后端向后延伸出有插柱，该插柱可拆卸地插入插槽中固定。4.根据权利要求3所述的变压器绕飞线机构，其特征在于：所述变压器骨架安装治具上设置有弹性按压件，该弹性按压件包括有主轴和位于主轴两端的按压块，其中一按压块通过弹簧与变压器骨架安装治具外壁接触，主轴横向穿过上述插槽，且主轴的两端外露于变压器骨架安装治具的两侧，主轴的中部贯穿有通槽，通槽位于插槽内，通槽内设置有卡边；对应的，上述插柱的后端凹设有环形卡槽，该环形卡槽与卡边卡扣固定。5.根据权利要求1所述的变压器绕飞线机构，其特征在于：所述变压器骨架安装治具的后端向后延伸出有与驱动机构相连接的连接柱。6.根据权利要求1所述的变压器绕飞线机构，其特征在于：所述变压器骨架安装治具的前端侧面上设置有套管限位块，该套管限位块上开设有一套管卡槽。7.根据权利要求1所述的变压器绕飞线机构，其特征在于：所述夹头卡块包括有一体成型的按压部和夹紧部，该夹紧部位于飞线卡槽的侧旁。8.根据权利要求1所述的变压器绕飞线机构，其特征在于：所述主体上设置有飞线套管凸台，该飞线套管凸台位于夹头卡块的侧旁，且飞线套管凸台上凹设有与飞线卡槽相连通
【CN209922440U】叠片装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920272704.2(22)申请日 2019.03.04(73)专利权人 广东拓斯达科技股份有限公司地址 523000 广东省东莞市大岭山镇大塘朗村长塘路3号(72)发明人 昌友成 谢扬平 (74)专利代理机构 深圳市世纪恒程知识产权代理事务所 44287代理人 胡海国(51)Int.Cl.B65G 57/03(2006.01)
(54)实用新型名称叠片装置(57)摘要本实用新型公开一种叠片装置，用于玻璃片的自动叠料，该叠片装置包括叠料机构和驱动机构。其中，叠料机构包括底座、若干叠片仓和升降台，若干叠片仓设于底座，升降台一一对应地滑动安装于叠片仓的内壁面；驱动机构与升降台连接，以驱动升降台沿上下方向移动。本实用新型技术方案有效避免产品在叠放中受损，显著降低
产品的损坏率。
权利要求书1页 说明书6页 附图6页CN 209922440 U2020.01.10
CN 209922440
U1.一种叠片装置，用于玻璃片的自动叠料，其特征在于，包括：叠料机构，包括底座、若干叠片仓和若干升降台，若干所述叠片仓设于所述底座，所述升降台一一对应地滑动安装于所述叠片仓的内壁面；及驱动机构，与所述升降台连接，以驱动所述升降台沿上下方向移动。2.如权利要求1所述的叠片装置，其特征在于，所述叠料机构包括固定板和若干对侧板，所述固定板设于所述底座，若干对所述侧板安装于所述固定板，且任一对所述侧板的两侧板相对设置，所述两侧板与所述固定板围设形成用于叠放玻璃片的所述叠片仓，所述升降台滑动安装于所述固定板的内壁面。3.如权利要求2所述的叠片装置，其特征在于，所述叠料机构还包括动力组件，所述动力组件连接所述两侧板，以驱动所述两侧板相互靠近和远离。4.如权利要求2所述的叠片装置，其特征在于，所述升降台设有至少一个插槽，所述插槽的槽口背离所述固定板设置。5.如权利要求2所述的叠片装置，其特征在于，所述叠料机构包括滑动配合的第一导轨和第一滑块，所述第一导轨沿上下方向设于所述固定板的内壁面，所述升降台与所述第一滑块连接安装。6.如权利要求2所述的叠片装置，其特征在于，所述固定板的内壁面间隔设有若干沿上下方向延伸的凸筋；且/或，一所述侧板朝向另一所述侧板的内壁面间隔设有若干沿上下方向延伸的凸筋。7.如权利要求1至6中任一项所述的叠片装置，其特征在于，所述驱动机构包括电机和传动组件，所述传动组件连接所述电机与若干所述升降台。8.如权利要求7所述的叠片装置，其特征在于，所述传动组件包括若干连杆，所述底座对应所述升降台设有安装口，所述连杆的一端穿过所述安装口后与所述升降台连接，另一端与所述电机传动连接。9.如权利要求8所述的叠片装置，其特征在于，所述电机采用直线电机，所述直线电机设有第二导轨和滑动配合于所述第二导轨的第二滑块，若干所述连杆的另一端连接安装于所述第二滑块；所述驱动机构还包括安装板，所述直线电机通过所述安装板与所述底座连接安装。10.如权利要求8所述的叠片装置，其特征在于，所述传动组件还包括滑动配合的第三导轨和第三滑块，所述第三导轨设于所述连杆，
