【素材】4.3电阻：导体对电流的阻碍作用(实验报告)
初中物理 电阻：导体对电流的阻碍作用
第3节 电阻：导体对电流的阻碍作用
新课引入
导线多是用铜或铝做的，特别重要的电器设备的导线还 要用昂贵的银来做.铁也是导体，既多又便宜，想想看，为 什么不用铁来做导线呢？
导体
（1）定义：对电流阻碍作用较小，容易导电的物体，叫做导体. （2）导体导电的原因： 导体中存在自由电荷. （3）常见的导体：金属、人体、大地、石墨、 酸碱盐溶液等.
电阻器，也叫做定值电阻，简称电阻.
电路图中用符号
表示.
2.变阻器
能改变接入电路中电阻大小的元件叫做变阻器.Leabharlann 滑动变阻器电位器电阻箱
（1）滑动变阻器
①构造
瓷筒
金属滑片P
金属杆
支 架
表面涂有绝缘层的电阻丝
②原理：靠改变接入电路的电阻丝的有效长度来改变电 阻大小.
③结构：
瓷 滑动 金
实筒
触头
属 棒
物
图
作用
滑动变阻器 原理
使用方法
3.小明用两节干电池和一个灯泡连接了如图所示的电路，用 来探究铅笔芯 AB 的导电性.探究中发现，灯泡能发光，这说 明铅芯是导体 ，发出微弱的光说明 电阻大 ，当 P 向右移 动时灯泡亮度渐亮 （填“渐暗”或“渐亮”或“不变”）
4.如图所示，用滑动变阻器来调节灯泡的亮度，要求滑片向左 移动时，灯泡亮度变暗，在虚线内画出电路图，并用笔画线 将实物图连接起来.
4458Ω
（3） 电位器
数字电位器是一种用数字信号控制阻值的器件（集成 电路）.与机械式电位器相比，数字电位器具有可程序控制 改变阻值、耐震动、噪声小、寿命长、抗环境污染等优点.
利用电位器调节耳机音量
课堂小结
导体：容易导电 物体的导电性
教科版九年级物理教案设计：4.3电阻：导体对电流的阻碍作用
《电阻：导体对电流的阻碍作用》教案
第二课时
信息窗
几种长1m、横截面积1mm2的导体材料在20℃时的电阻值如下表所示。
上面数据说明，同样长短、粗细的铁丝和铜丝，铁丝电阻比铜丝约大5.6倍。
你现在知道为什么不用铁做电线了吗？
交流与讨论
对照图4-3-10，与同学讨论以下几个问题：
（1）滑动变阻器有4个接线柱，而接入电路时，如果只需接两个，共有几种接法？
（2）在每种接法中滑动变阻器上哪些部分有电流通过？
（3）哪几种接法不能起到改变电阻的作用？小结：
作业布置
板书设计：。
第14讲电阻-2024年新九年级暑假自学课(人教版)
第14讲电阻1.了解常见的电阻器的阻值、单位及换算；2.理解电阻是导体对电流的阻碍作用；3.理解影响电阻大小的因素；4.了解半导体材料和超导现象。
一、电阻1.探究导体对电流的阻碍作用【实验过程】如图所示，把长短、粗细相同的铜丝（或锰铜合金丝）和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度和电流表示数。
【实验现象】当把铜丝接入电路时，闭合开关，电流表示数较大，小灯泡较亮；当把镍铬合金丝接入电路时，闭合开关，电流表示数较小，小灯泡较暗。
【实验分析】在相同电压下，通过铜丝的电流较大，表明铜丝对电流的阻碍作用较小；通过镍铬合金丝的电流较小，表明镍铬合金丝对电流的阻碍作用较大。
【实验结论】导体在导电的同时，对电流也有一定的阻碍作用，且不同导体对电流阻碍作用不同。
2.电阻（1）概念：在物理学中，用“电阻”来表示导体对电流的阻碍作用的大小；（2）符号：通常用“R”表示电阻；（3）单位及换算关系：在国际单位制中，电阻的单位是“欧姆”，简称“欧”，符号是“Ω”。
常用单位有千欧（kΩ）、兆欧（MΩ）。
换算关系：1MΩ=103kΩ，1kΩ=103Ω。
（4）常见物品的电阻值（5具有一定电阻值的元件叫做电阻器，也叫定值电阻，简称电阻。
在电路中的符号是“”。
（6）对电阻的理解【特别提醒】从电流的形成理解导体的电阻导体一方面由于内部有大量的可自由移动的电荷二具备导电能力，另一方面由由于自身结构及电荷间的相互作用二对电流产生一定的阻碍作用。
由此可知，导体具有两面性-既能导电，又对电流有一定的阻碍作用。
从这个意义上说，导体和绝缘体的区别实际上就是电阻大小的不同。
二、影响电阻大小的因素（1）探究电阻的大小与导体的材料、长度、横截面积是否有关，涉及的因素较多，应采用控制变量法涉及实验过程。
①选取材料、粗细相同，而长度不同的镍铬合金丝，分别接入电路中（如图所示），观察电流表示数的变化情况，探究电阻大小与导体长度的关系。
②选取材料、长度相同而粗细不同的镍铬合金丝，分别接入电路中，观察电流表示数的变化情况，探究电阻大小与导体横截面积的关系。
导体对电流阻碍作用——电阻
导体对电流阻碍作用——电阻电流在导体中流动时，会受到导体内部原子或分子的相互作用力的影响，这导致了电流的阻碍作用。
这些相互作用力包括电子与原子核之间的库仑力以及电子与电子之间的排斥力，这会导致电子的受阻并减缓电流流动的速度。
导体材料的电阻取决于导体的特性，如导体的物质成分、几何形状、长度和交叉面积等。
根据欧姆定律，电阻与电流和电压之间的关系可以表示为R=V/I，其中R是电阻，V是电压，I是电流。
这表示电阻是电压与电流之间的比例关系。
电阻的存在对电路的稳定性和功能起着至关重要的作用。
以下是电阻对电流阻碍作用的几个重要方面：1.热效应：导体中的电阻会产生热效应。
当电流流过导体时，电子与原子之间的撞击会产生能量，这将导致导体发热。
这种热效应在一些应用中是有用的，例如电炉和电热器。
然而，在其他情况下，这种热效应会导致能量损失和电路过载，因此需要采取适当的措施来冷却导体或限制电流。
2.电压降：电流通过电阻时，会在电阻两端产生电压降。
根据欧姆定律，当电阻固定时，电压降与电流成正比。
这意味着电阻越大，电流所经过的电压降也越大。
在电路设计中，我们可以利用电阻的这些特性来调整电流和电压的分配。
3.功率消耗：电流通过导体的过程中，电阻会产生能量损失，这反映在电阻产生的热效应上。
根据功率的定义，P=IV，其中P是功率，I是电流，V是电压。
因此，电阻消耗的功率可以计算为P=I²R，或P=V²/R。
这意味着电阻越大，电流越大或电压越高，电阻消耗的功率也越大。
4.电阻与电导的关系：电导是电阻的倒数，表示导体允许电流通过的能力。
电导可以用公式G=1/R表示，其中G是电导。
电导越大，导体对电流的阻碍作用越小。
因此，电阻和电导是密切相关的概念，可以通过一对电阻和电导来描述导体对电流的阻碍作用。
总之，导体对电流的阻碍作用可以通过电阻来解释。
电阻的存在导致电流在导体中流动时受到阻碍，并产生热效应、电压降、功率损耗等现象。
3电阻导体对电流的阻碍作用
3电阻导体对电流的阻碍作用电阻是物理学中的一个重要概念，它指的是导体对电流的阻碍作用。
在电路中，电阻起着限制电流流动的作用，控制电路中的电流强度和电压大小。
电阻的特性和使用十分广泛，本文将从三个方面进行详细探讨。
首先，电阻的定义和基本原理。
电阻是物质对电流流动的阻碍程度的量度。
它是电压和电流的比值，用欧姆(OHM)表示。
电阻越大，电流通过的速度越慢。
导体材料的电阻取决于其内阻和材料特性。
通常情况下，金属材料的电阻较小，而非金属材料的电阻较大。
导体中的所谓自由电子与正电荷共同构成了电流，而电阻则通过碰撞和摩擦等方式阻碍了电子的运动。
电阻的阻碍作用可以通过电阻器来实现。
其次，电阻的类型和特性。
根据电阻的性质和结构，我们可以将电阻分为固定电阻和变阻器。
固定电阻的电阻值是固定的，无法改变。
而变阻器则可以通过转动或滑动等方式来调整电阻值。
根据电阻的材料，我们又可以将电阻分为金属电阻和非金属电阻。
金属电阻常常由铜、银等金属材料制成，具有较低的电阻值和较高的导电性能。
非金属电阻则由石墨、碳膜等材料制成，具有较高的电阻值和较低的导电性能。
除了上述基本特性外，电阻在电路中还有一些其他重要的作用。
首先，电阻可以用来控制电流的大小。
在电路中加入适当的电阻，可以限制电流流动的大小，以保护电路其他元件不受过大电流的损坏。
例如，电子设备中常用的保险丝就是一种可以熔断的电阻，当电流过大时，保险丝会断开，起到保护电路的作用。
其次，电阻还可以改变电路中的电压值。
在串联电路中，电阻可以产生电压分压效应，使得不同元件所受到的电压不同。
这种特性在电子电路设计中被广泛应用，以满足不同器件对电压的需求。
电阻还可以产生热量。
当电流通过电阻时，会产生热量。
这是由于电流通过导体时，导体的内部电子与原子发生碰撞和摩擦，将电能转化为热能。
根据电阻的特性，我们可以根据需要选择合适的电阻材料和电阻值，以控制电路中的热量产生。
最后，电阻在实际应用中有许多具体的应用。

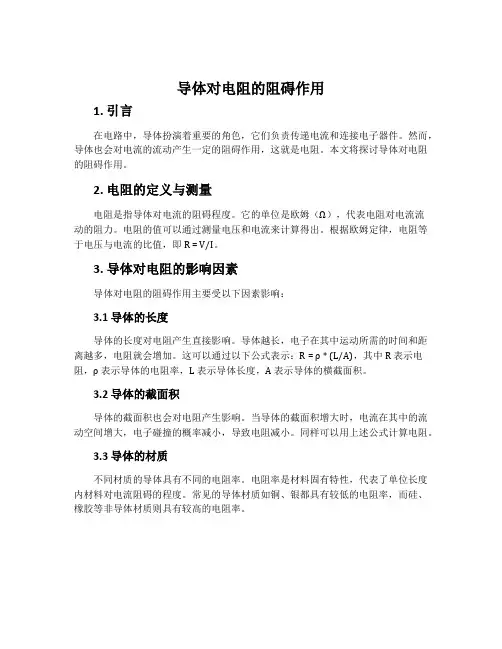

导体对电阻的阻碍作用
导体对电阻的阻碍作用1. 引言在电路中，导体扮演着重要的角色，它们负责传递电流和连接电子器件。
然而，导体也会对电流的流动产生一定的阻碍作用，这就是电阻。
本文将探讨导体对电阻的阻碍作用。
2. 电阻的定义与测量电阻是指导体对电流的阻碍程度。
它的单位是欧姆（Ω），代表电阻对电流流动的阻力。
电阻的值可以通过测量电压和电流来计算得出。
根据欧姆定律，电阻等于电压与电流的比值，即 R = V/I。
3. 导体对电阻的影响因素导体对电阻的阻碍作用主要受以下因素影响：3.1 导体的长度导体的长度对电阻产生直接影响。
导体越长，电子在其中运动所需的时间和距离越多，电阻就会增加。
这可以通过以下公式表示：R = ρ * (L/A)，其中 R 表示电阻，ρ 表示导体的电阻率，L 表示导体长度，A 表示导体的横截面积。
3.2 导体的截面积导体的截面积也会对电阻产生影响。
当导体的截面积增大时，电流在其中的流动空间增大，电子碰撞的概率减小，导致电阻减小。
同样可以用上述公式计算电阻。
3.3 导体的材质不同材质的导体具有不同的电阻率。
电阻率是材料固有特性，代表了单位长度内材料对电流阻碍的程度。
常见的导体材质如铜、银都具有较低的电阻率，而硅、橡胶等非导体材质则具有较高的电阻率。
3.4 温度导体的温度也会对电阻产生影响。
通常情况下，导体的电阻随着温度的升高而增加。
这是因为温度升高会增加材料中电子的热运动，导致电子碰撞的概率增加，从而增加了电阻。
4. 导体对电阻的阻碍作用实例4.1 电线的电阻电线是常见的导体，在电路中用于传递电流。
电线的电阻是由导线材料、长度和截面积决定的。
一般情况下，电线的电阻相对较小，以保证电流能够顺利地流动。
4.2 电路板的电阻电路板上的导线和焊盘也是导体，它们与电子器件连接，构成了电路。
电路板的电阻由导线、焊盘材料和设计布局等因素决定。
良好的电路板设计能够减小电阻，提高电路性能。
4.3 其他导体对电阻的阻碍作用除了电线和电路板，其他导体材料如电阻器、电解质溶液等也会对电阻产生影响。
电阻测试实验报告
一、实验目的1. 理解电阻的概念及其测量原理；2. 掌握伏安法、惠斯通电桥法等电阻测量方法；3. 了解多用电表、电压表、电流表等实验仪器的使用方法；4. 提高实验操作技能和数据处理能力。
二、实验原理1. 电阻的定义：电阻是导体对电流阻碍作用的大小，通常用字母R表示，单位为欧姆（Ω）。
2. 伏安法测量电阻：通过测量电阻两端的电压U和通过电阻的电流I，根据欧姆定律R=U/I计算电阻值。
3. 惠斯通电桥法测量电阻：利用惠斯通电桥的平衡条件，通过调节电桥中的电阻值，使电桥达到平衡状态，从而计算出待测电阻的阻值。
4. 多用电表测量电阻：利用多用电表的欧姆档位，直接测量电阻的阻值。
三、实验仪器与器材1. 伏安法实验器材：电源、电压表、电流表、待测电阻、滑动变阻器、开关、导线等。
2. 惠斯通电桥实验器材：惠斯通电桥、标准电阻、待测电阻、导线等。
3. 多用电表实验器材：多用电表、待测电阻、导线等。
四、实验步骤1. 伏安法测量电阻：（1）按照电路图连接电路，将电源、电压表、电流表、待测电阻、滑动变阻器、开关和导线连接好。
（2）闭合开关，调节滑动变阻器的阻值，使电路中的电流在安全范围内。
（3）记录电压表和电流表的示数，计算电阻值。
（4）改变滑动变阻器的阻值，重复步骤（3），至少测量三次。
2. 惠斯通电桥法测量电阻：（1）按照电路图连接电路，将惠斯通电桥、标准电阻、待测电阻、导线连接好。
（2）调节电桥中的电阻值，使电桥达到平衡状态。
（3）记录电桥中的电阻值，计算待测电阻的阻值。
（4）改变标准电阻的阻值，重复步骤（3），至少测量三次。
3. 多用电表测量电阻：（1）将多用电表置于欧姆档位。
（2）将红黑表笔分别接到待测电阻的两端。
（3）读取多用电表上的示数，即为待测电阻的阻值。
（4）改变待测电阻的阻值，重复步骤（3），至少测量三次。
五、实验结果与分析1. 伏安法测量电阻：根据实验数据，计算三次测量结果的平均值，得到待测电阻的阻值。
一电阻导体对电流的阻碍作用-30页PPT精选文档
石墨炸弹
课后查资料
更多精品资源请访问
docin/sanshengshiyuan doc88/sanshenglu
【设计实验】
请说出你的探究方法、实验思路， 并设计出相应的实验电路图。
【探究方法】 控制变量法
常用的实验导线
铜丝 AB 镍铬丝 CD 镍铬丝 EF 镍铬丝 GH
【电路图设计】
实验表格设计 接入的导体 灯的亮度 电流表示数(大\小) 电阻大小(大\小)
【设计实验方案】
1．探究导体电阻与长度的关系。 2．探究导体电阻与粗细的关系。 3．探究导体电阻与材料的关系。 4．探究导体电阻与温度的关系。 5. ……
2、两根铜导线长度相同，甲导线的横截面积是乙
导线横截面积的5倍，则（ B ）
A、甲导线的电阻是乙导线电阻的5倍 B、乙导线的电阻是甲导线电阻的5倍 C、甲、乙两导线电阻相同 D、以上说法都是错误的
3、一根锰铜线的电阻为R，要使它连入电路后的电
阻变大，可采用的方法是（ C ）
A、减小导线两端的电压 B、增大导线中的电流 C、将导线拉长后连入电路 D、将导线对折后连入电路
铁
0.096
镍铬合金 0.1
（P71小资料）
导体和绝缘体就是从这两种材料的导电性能上 来进行区分的，实际上就是两者的电阻大小有很大 差别：
导体：电阻较小，导电能力较强 绝缘体：电阻非常大，导电能力非常小
某些材料的温度降低到一定程度时,电 阻随会着突温然度消的失不.这断就降是低超,金导属现导象体. 电阻
处会于小超到导什状么态程的度物呢体?会叫消做失超吗导？体
利用超导原理,可制成超导磁体、超导电缆。
知识点探究
下列关于电阻的说法正确的是 ( ) A、导体通电时有电阻，不通电时没有电阻 B、通过导体电流越大，电阻越 C、导体两端电压越大，电阻越大 D、导体电阻是导体本身性质
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灯泡亮度
（选填逐渐变亮、逐渐变暗）
电流
（选填逐渐变大、逐渐变小）
电阻
（选填逐渐变大、逐渐变小电阻与有关。而且长度越长，电阻越。
实验探究三：电阻的大小与导体横截面积的关系。
接入导体
灯泡亮度
（选填亮、暗）
电 流
（选填大、小）
电 阻
（选填大、小）
B
C
结论：在、相同时，导体的电阻与有关。而且横截面积越大，电阻反而越。
接入导体
灯泡亮度
（选填亮、暗）
电流
（选填大、小）
电阻
（选填大、小）
A
B
实验探究：电阻的大小与什么因素有关
学校班级组名评价
（请同学们爱护仪器、认真细心、合作探究，老师相信你们一定行，加油！）
实验探究一：电阻的大小与导体材料的关系。
结论：在、相同时，导体的电阻与有关。
实验探究二：电阻的大小与导体长度的关系。
